Placa de desarrollo Raspberry Pi Pico RP2040-GEEK, descargador de depuración USB con LCD de 1,14 pulgadas, 65K, 240x135

【Visión general】

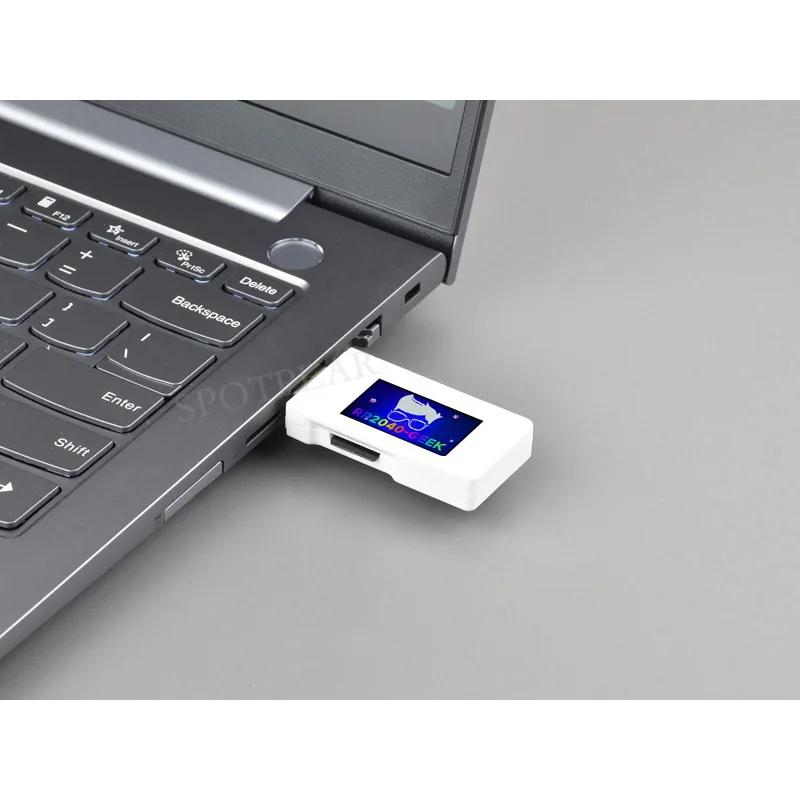

[] La Placa de desarrollo para geeks, diseñada por Waveshare, tiene una interfaz de USB-A integrada, pantalla LCD de 1,14 pulgadas, ranura para tarjeta TF y otros periféricos. Proporciona un firmware diferente para el puerto SWD, el puerto UART y el puerto I2C.

【Características】

[] Chip microcontrolador RP2040 diseñado por Raspberry Pi en Reino Unido

[] Puerto SWD de 3 pines integrado para conectar la placa de destino depurada

Se puede utilizar la interfaz estándar para depurar la mayoría de los microcontroladores basados en ARM.

Funciona con OpenOCD y otras herramientas que soportan el uso de la tecnología de la información y de la información.

Adopta la especificación del conector de depuración Raspberry Pi 3PIN

[] Puente de USB a UART de 3 pines integrado

[] Puerto I2C de 4 pines integrado para la placa de destino de prueba

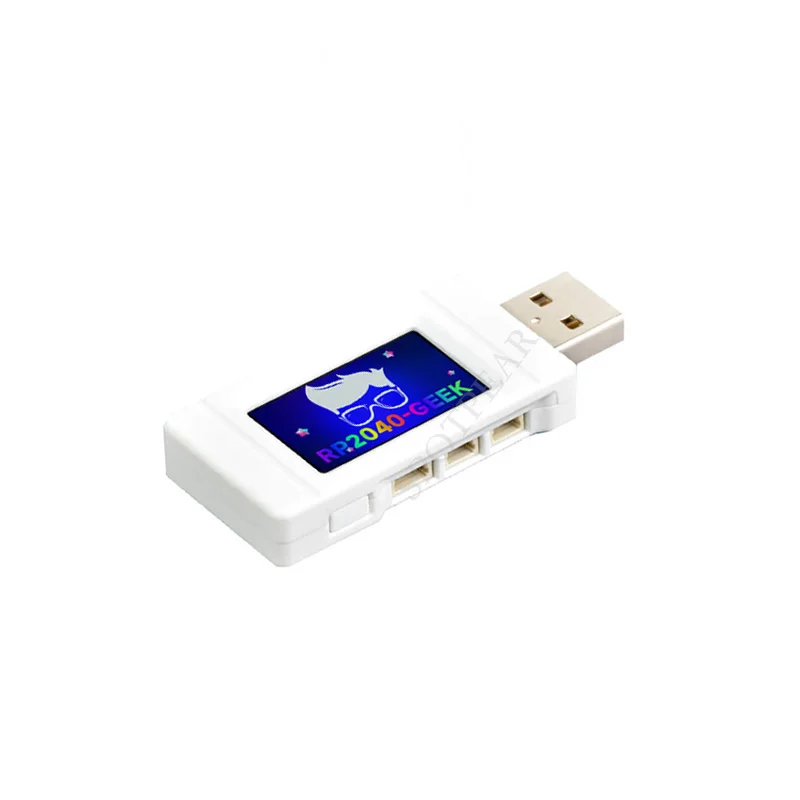

[] Pantalla LCD IPS a color de 65K de 1,14 pulgadas 240 × 135 píxeles a bordo

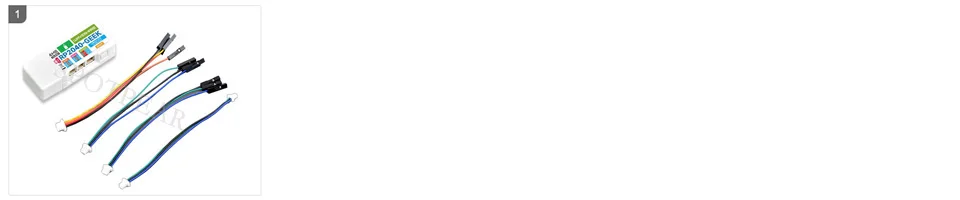

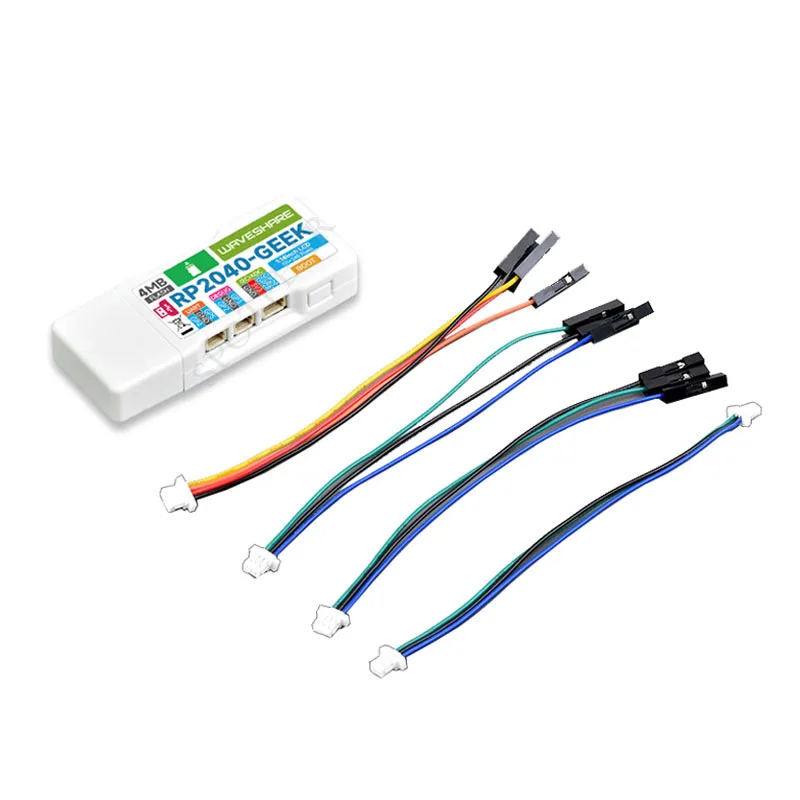

[] Equipado con caja de plástico y cables

[] Firmware de código abierto, más conveniente para actualizar

【Combina múltiples funciones en uno】

[] Interfaces múltiples integradas y pantalla LCD de 1,14 pulgadas, compatible con métodos de depuración múltiple

【Ejemplo de aplicación】

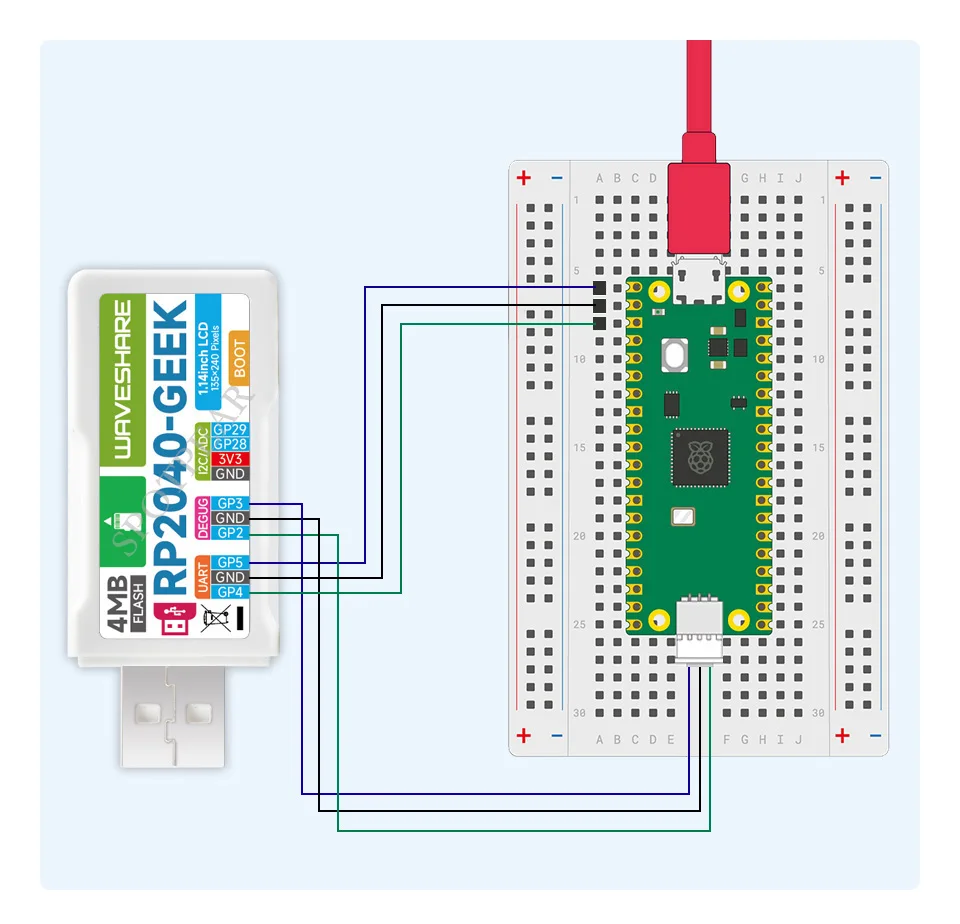

[] Conéctese a la interfaz de depuración de Pico a través del cable SWD de 3 pines

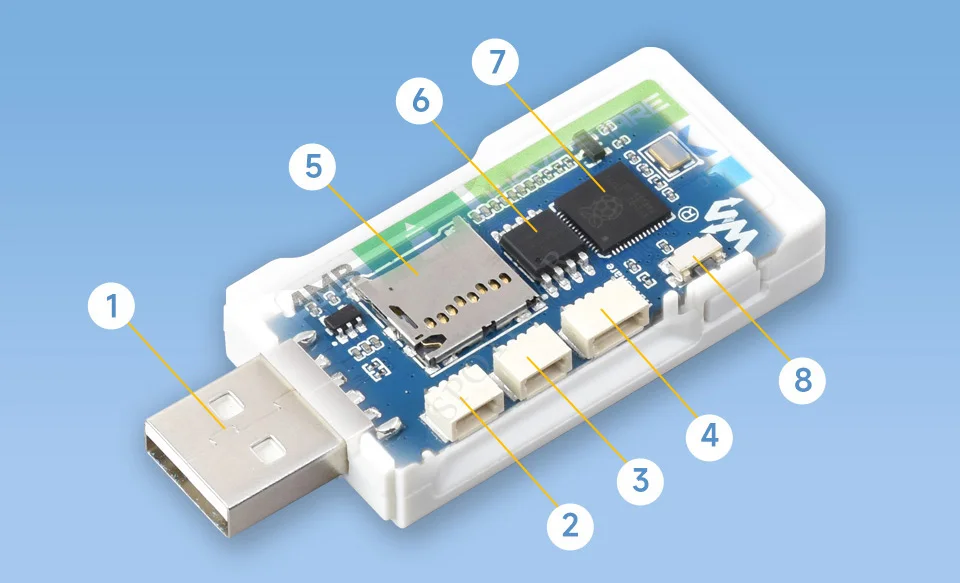

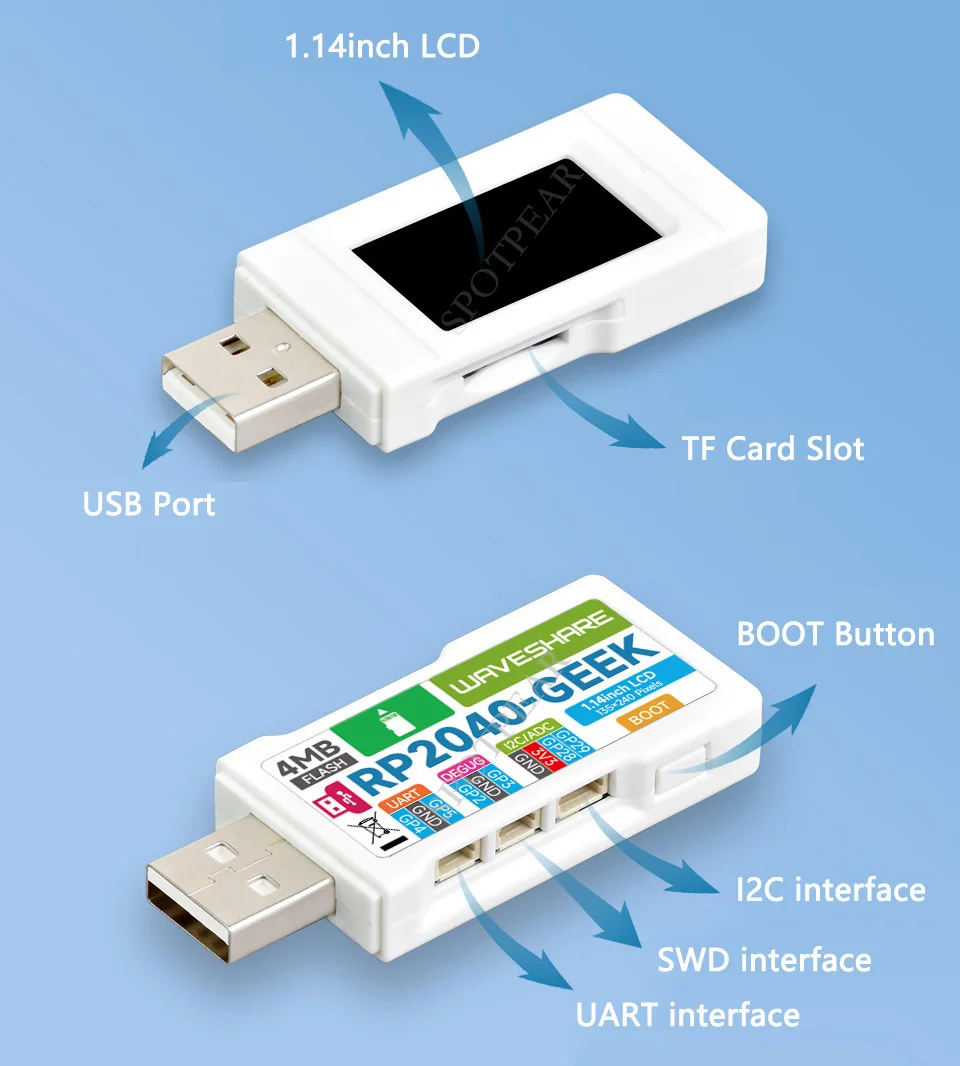

【Recursos a abordo】

1. Interfaz

2. Puerto UART

3. Puerto SWD

4. Puerto I2C

5. Ranura para tarjeta TF: admite interfaz SDIO y comunicación con interfaz SPI

6. W25Q32JVSSIQ: 4MB NOR-Flash

7. RP2040

8. Botón BOOT

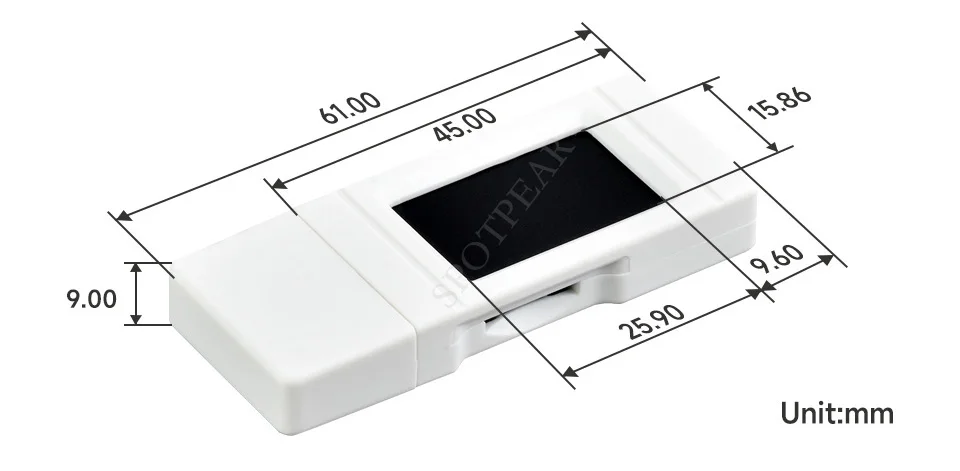

【Dimensiones delineadas】

[] 2. 1 X1
