Descripción

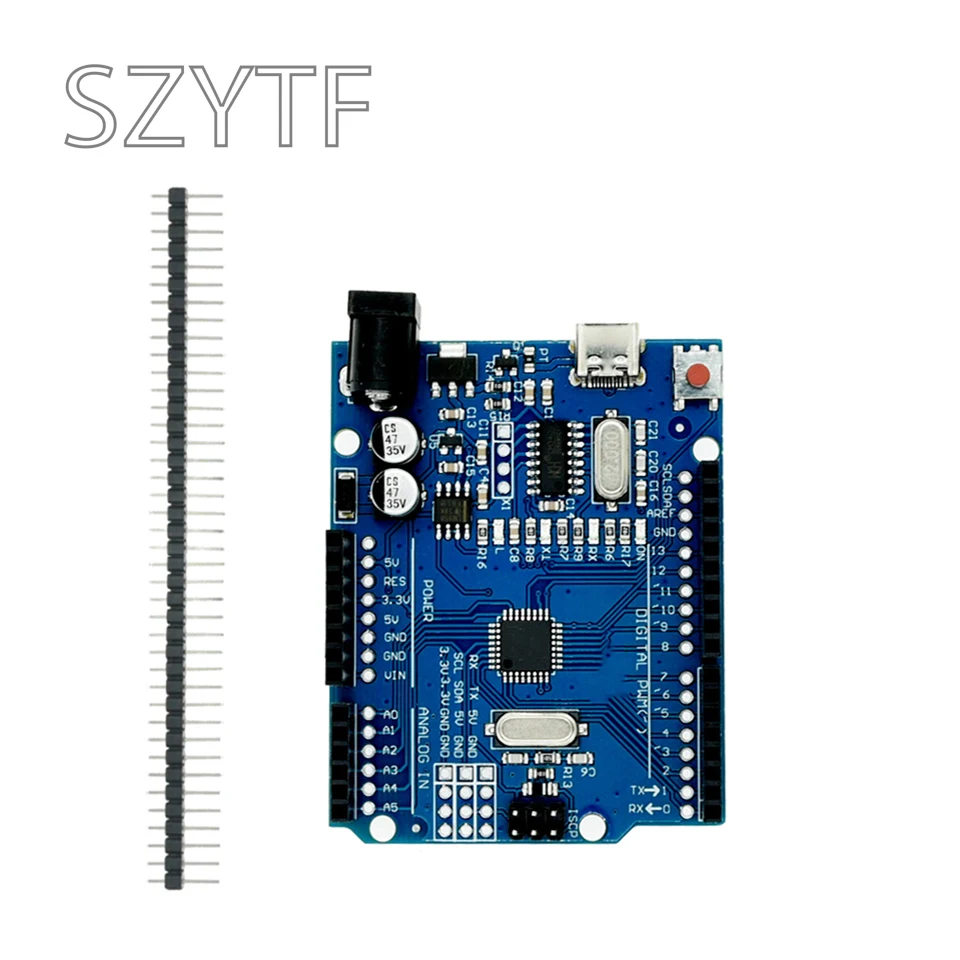

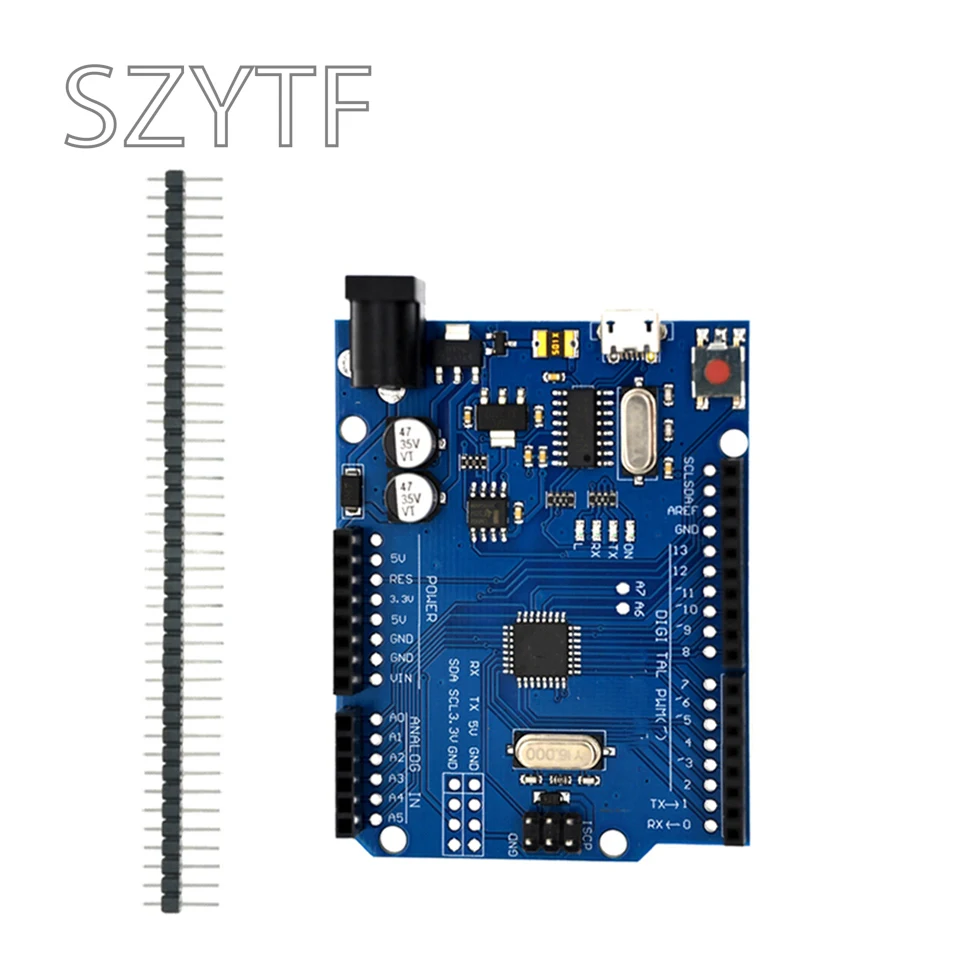

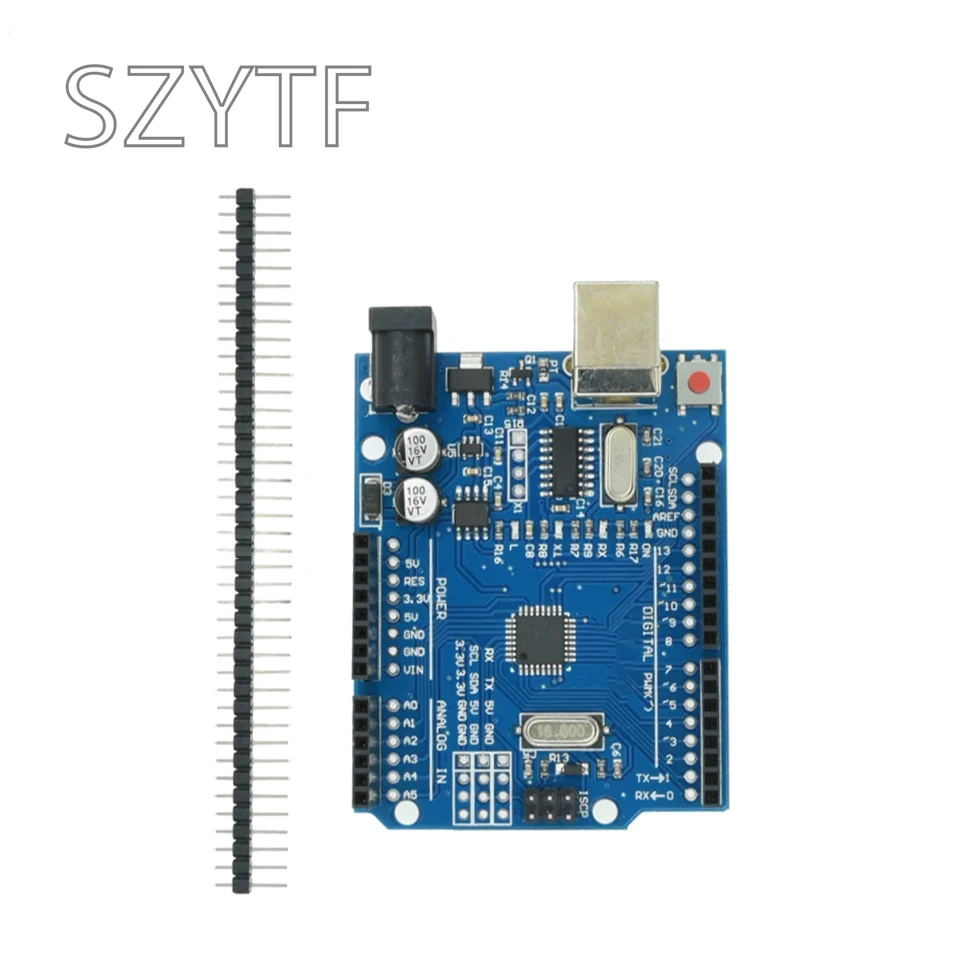

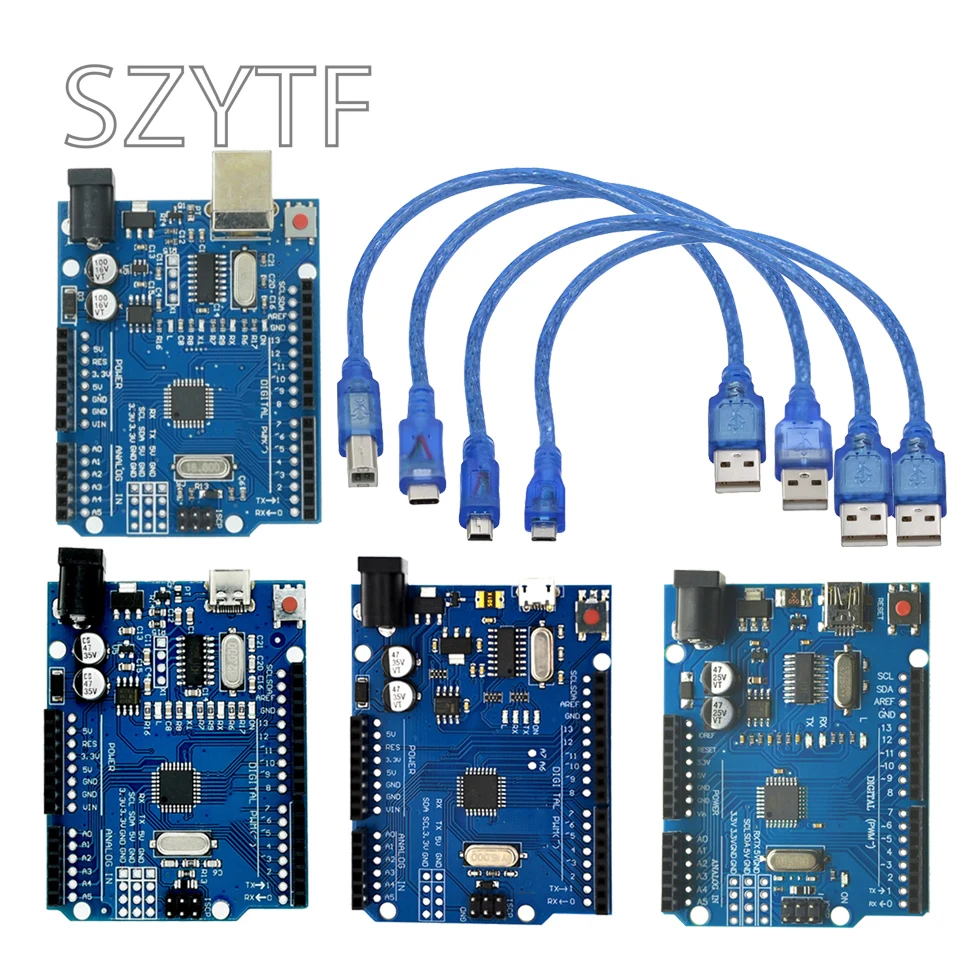

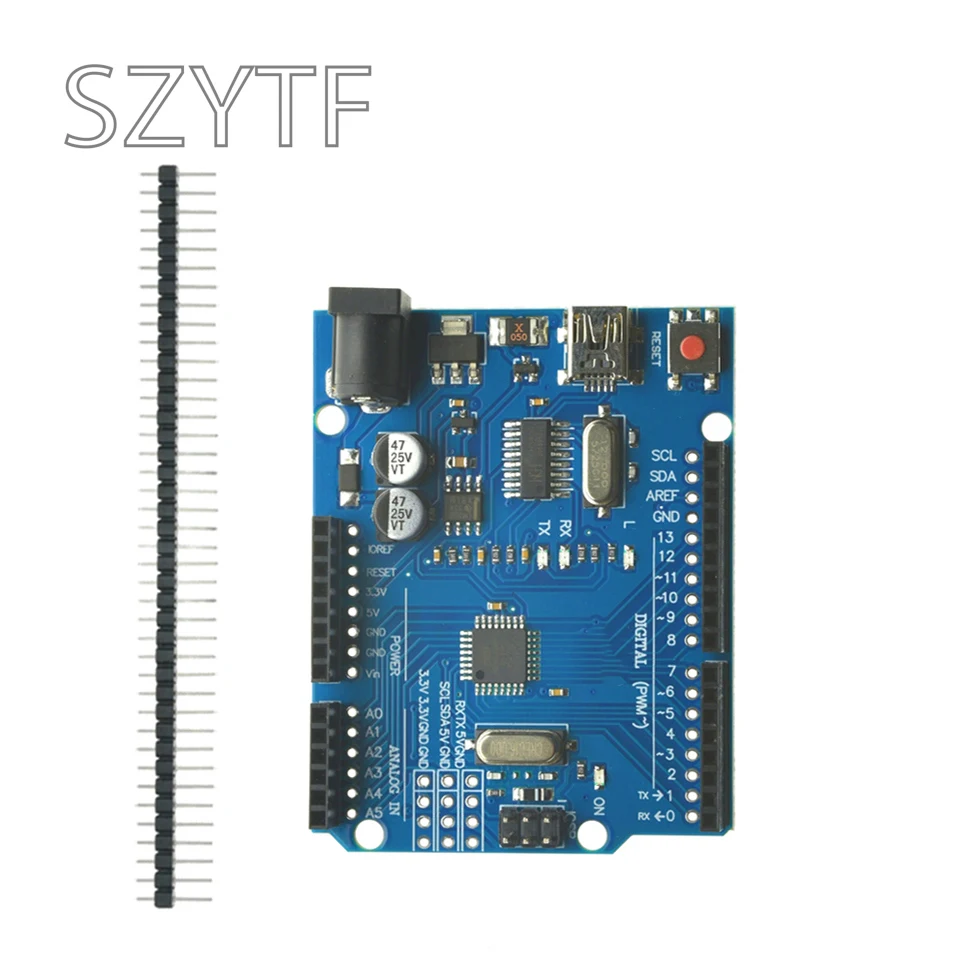

Chip ATMEGA328P CH340G para placa de desarrollo Arduino UNO R3
Esta versión está optimizada en la versión original, diseñada principalmente para clientes extranjeros con alta calidad de producto y requisitos funcionales.Se garantiza que será completamente consistente con la versión original y cómodo de usar para todos.
Ventajas:
1 resolvió completamente la incompatibilidad de la placa UNO tradicional en el sistema win7 y win8.
2.Se agrega el encabezado del pin para facilitar el uso de la línea DuPont.
3.Reemplazado 16u2, reduciendo los costos a la mitad, los consumidores obtienen los mayores beneficios
Instrucciones:
1.Descargue el IDE de Arduino
Dirección de descarga:(copia abierta)
2.Descargue el controlador del chip USB
Dirección de descarga:
Descargar la dirección de descarga del cliente extranjero:
3.Conecte la placa de desarrollo UNO y el controlador se instalará automáticamente.
4.Seleccione la placa en el troquel UNO
5.Seleccione el puerto COM, esto se puede consultar en mi computadora, solo el puerto dentro de su placa de desarrollo uno
6.Lo mejor es elegir el programa de rutina que viene con arduno y grabarlo.
---------
Para parámetro UNO R3 SMD
Presión de alimentación USB: 5V
Presión del voltaje de suministro del puerto CC: 7V-12V
Modelo de controlador principal: paquete SMD ATMEGA328P
Modelo de chip USB a serie: paquete de chip CH340
Puertos digitales I0: 14 (6 de los cuales se pueden utilizar como puertos PWM)
La fuente de alimentación externa está limitada a una corriente máxima de 1A.
10 puertos limitan la alta corriente 40 mA
Pines de entrada analógica: 6 (2 de los cuales se pueden utilizar como interfaz I2C)
Capacidad de memoria flash: 32 KB (de los cuales 2 KB se han utilizado como espacio BootLoader)
SRAM: 2 KB
EEPROM: 1 KB
Frecuencia de reloj: 16MHZ
Tamaño: largo 75 mm * ancho 53 mm * alto 12,5 mm
1.Conecte la placa de desarrollo UNO, el controlador se instalará automáticamente
2.Seleccione la placa UNO en el troquel
3.Seleccione el puerto COM, esto se puede consultar en mi computadora, el puerto en su placa de desarrollo uno ahora mismo
4.Lo mejor es elegir primero, el programa de rutina incorporado, grabarlo
Descripción de las características
Abra el diagrama de circuito del diseño original, la interfaz del software de desarrollo se puede descargar libremente y también puede modificarlo usted mismo según sus necesidades.El programa de descarga es sencillo y práctico.Simplemente puede utilizar sensores y varias conexiones de componentes electrónicos (como: luces LED, zumbadores, botones, fotorresistores, etc.)para hacer una variedad de obras interesantes.
Utilizando el controlador de microprocesador de alta velocidad (ATMEGA328), la interfaz de operación de desarrollo y el entorno son muy simples y fáciles de entender, lo cual es muy adecuado para que los principiantes aprendan.
Descripción del rendimiento
E/S digitales Los terminales de entrada/salida digitales son 0~13 en total.
E/S analógicos Los terminales de entrada/salida analógicos tardan entre 0 y 5 en total.
Admite la función de descarga de ISP.
Voltaje de entrada: No se requiere fuente de alimentación externa cuando se conecta al USB de la computadora, la fuente de alimentación externa es una entrada de voltaje de 5 V ~ 9 V CC.
Voltaje de salida: salida de voltaje de 5 V CC y salida de voltaje de 3,3 V CC.
Usando el microcontrolador Atmel Atmega328
