Descripción

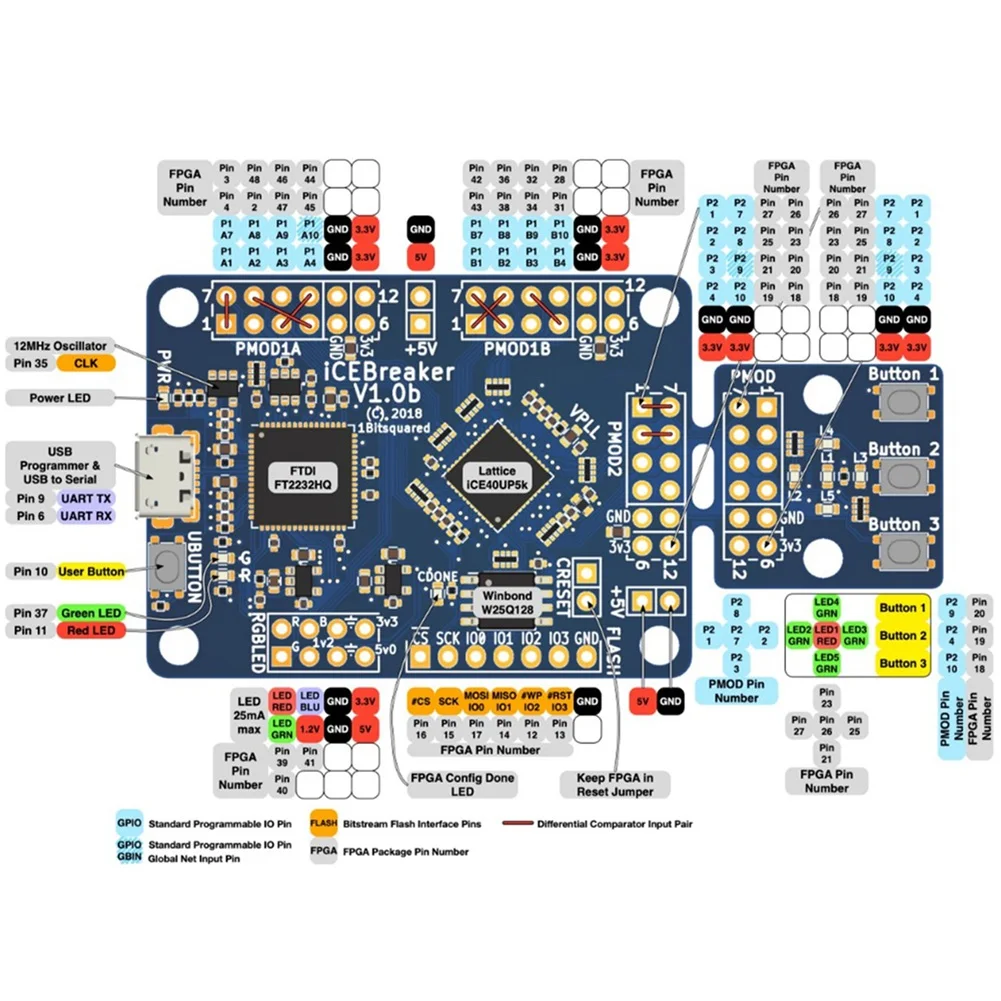

LatTIce iCE40UP5k FPGA se utiliza para dispositivos centrales La unidad lógica 5280 (4-LUT + CARRY + FF) tiene los mismos recursos FPGA que nuestra versión LatTIce y menos recursos lógicos que la versión Altera; 120 Kbit puerto dual RAM 1 Mbit (128 KByte) puerto único RAM, Que excede la capacidad de memoria interna de la FPGA utilizada por nosotros, es la razón por la que puede admitir CNN; PLL, 2 x SPI, 2 x I2C IPs endurecidas. Dos osciladores internos (10 kHz y 48 MHz) simplifican enormemente el diseño. Se utilizan ocho bloques multiplicadores DSP para el procesamiento de señales, como síntesis de voz y radio definida por software; muy bajo consumo de energía para aplicaciones alimentadas por batería 3 unidades de 24 mA y 3 x IP PWM duro (puede conducir directamente luces LED RGB y pequeños motores de corriente) Suficiente memoria lo suficientemente rápida 128 Mbit (16 MB) flash de doble velocidad de datos SPI cuádruple (). Por ejemplo, la transmisión de vídeo se puede transmitir a una red LED. Una gran cantidad de E/S (en realidad, hay algunos Pines de UP5K FPGA, pero son suficientes) 3 pines para LED RGB 2 LED para placa Un Puerto UART, Se puede acceder al pin RX y al pin TX a través del puerto serie USB virtual Una tecla Dos conectores Pmod (Total 16x pines) un Pmod Hay (8 x pines) que se puede separar de 5 luces LED en forma de estrella 3 teclas ¡Recursos suficientes para soportar el núcleo suave de la CPU! Picorv32 pico soc-Programador FPGA integrado, adaptador USB a serie, compatible con la herramienta IceStorm iceprog Simple, y otros núcleos blandos. No se requiere unidad para conectarse con el conector Pmod host y el módulo Pmod. Esta placa tiene tres tipos de conectores Pmod estándar. Que se puede ampliar mucho: puede usar muchos módulos Pmod listos para usar en el mercado, o puede diseñar sus propios módulos Pmod dedicados, por ejemplo, desarrollaron un tubo digital de siete segmentos Pmod, interruptor DIP Pmod, Unidad de pantalla LED Pmod y una salida compatible con HDMI Pmod. Color: Azul Material:PCB + componentes electrónicos Contenido del paquete: 1 x Placa de desarrollo FPGA Solo el contenido del paquete anterior, otros productos no están incluidos. Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
