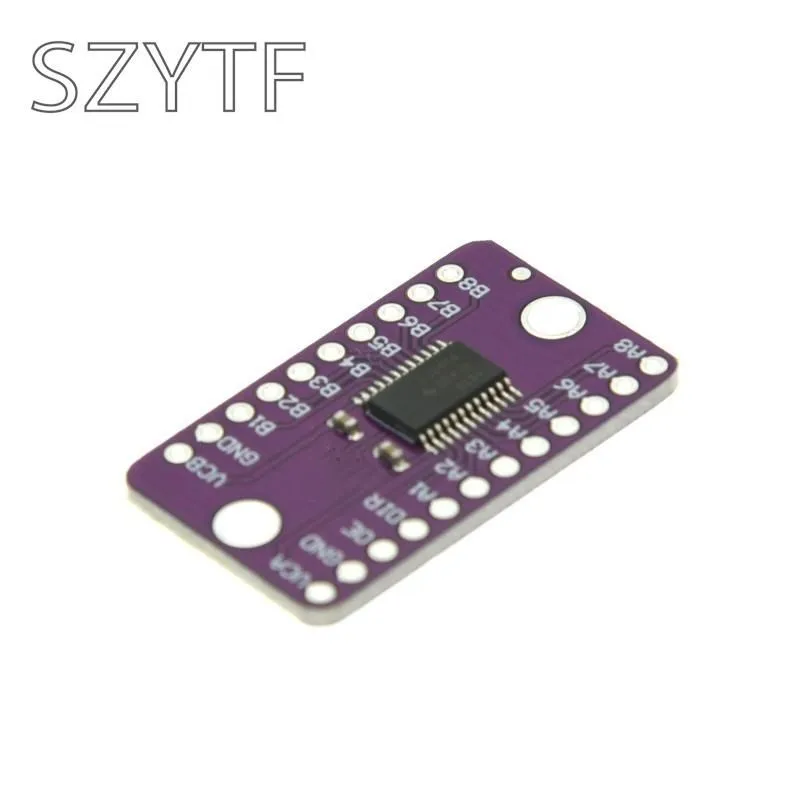

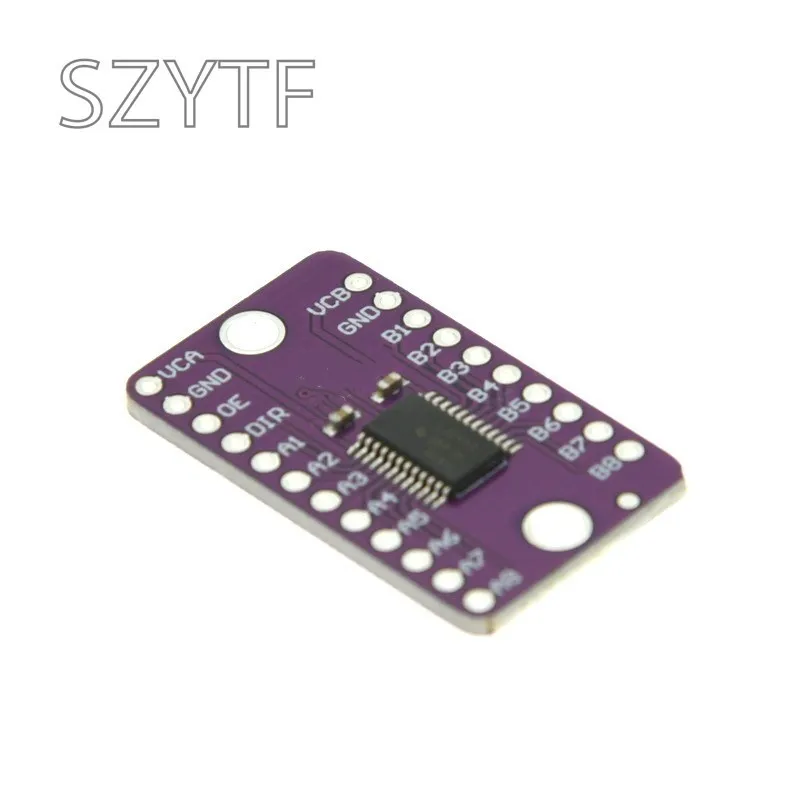

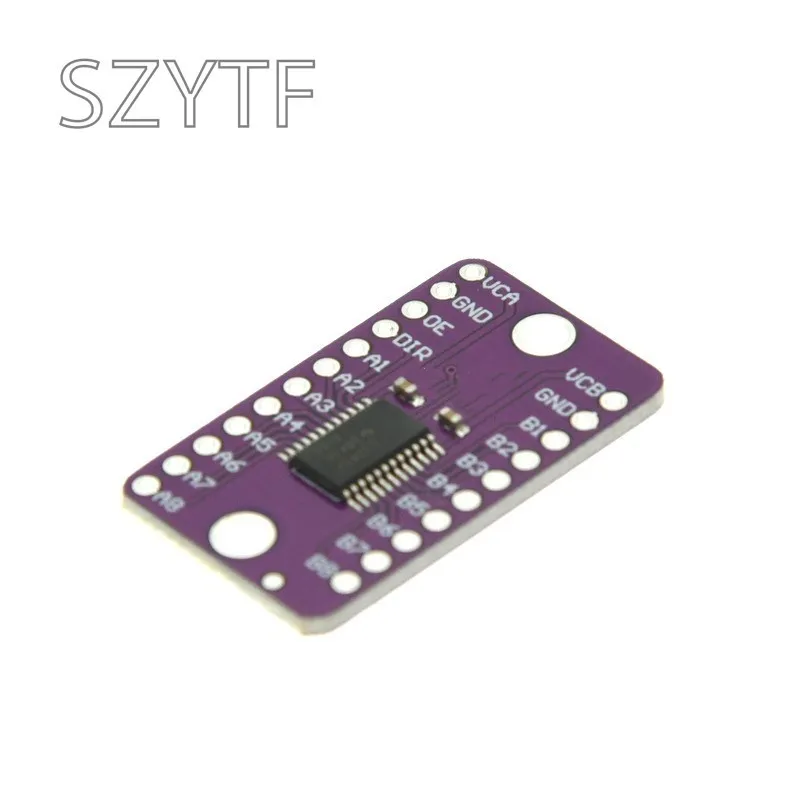

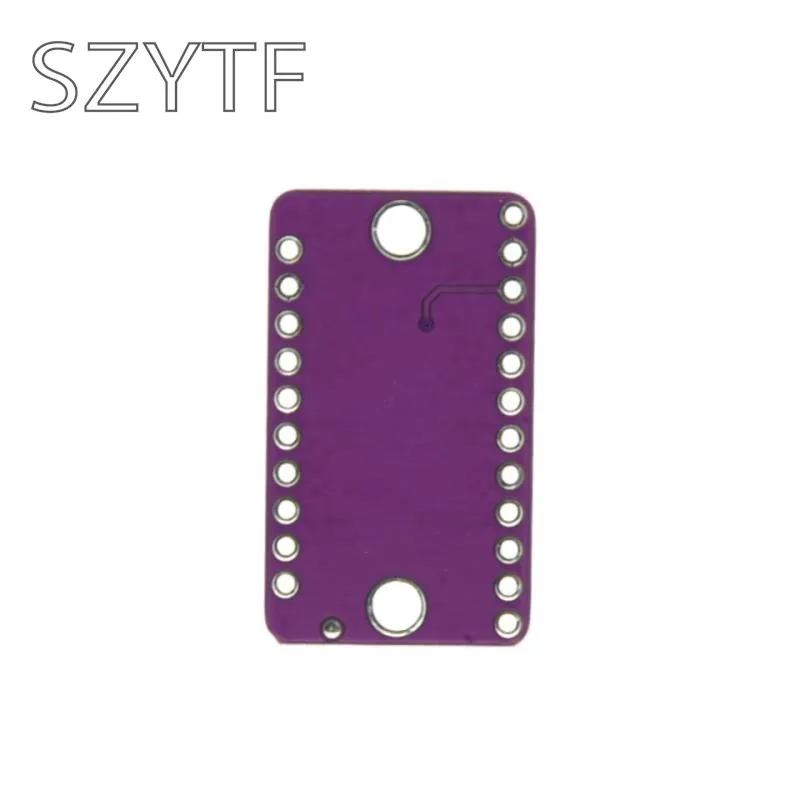

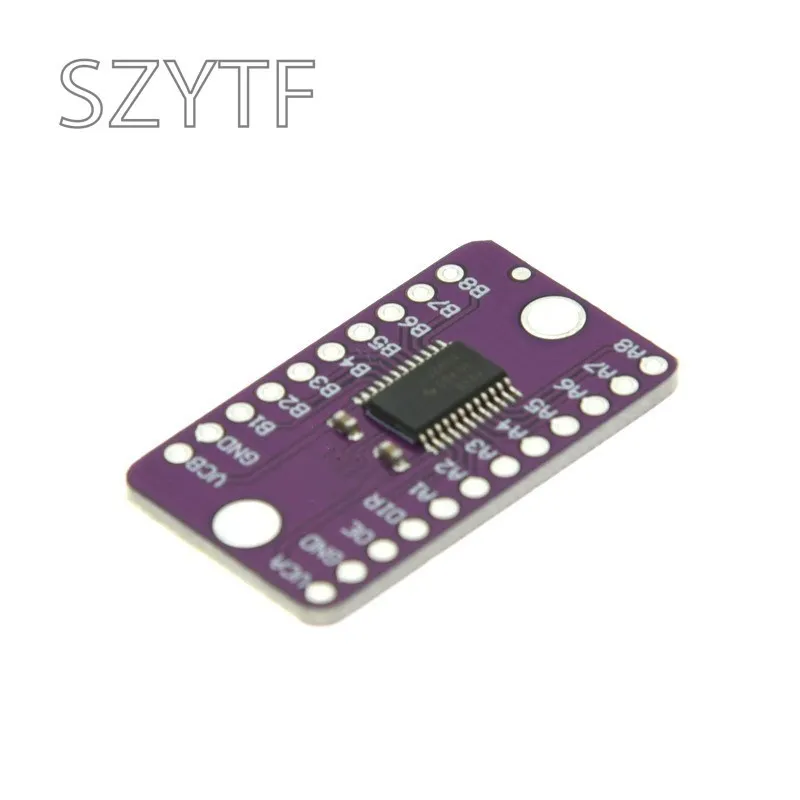

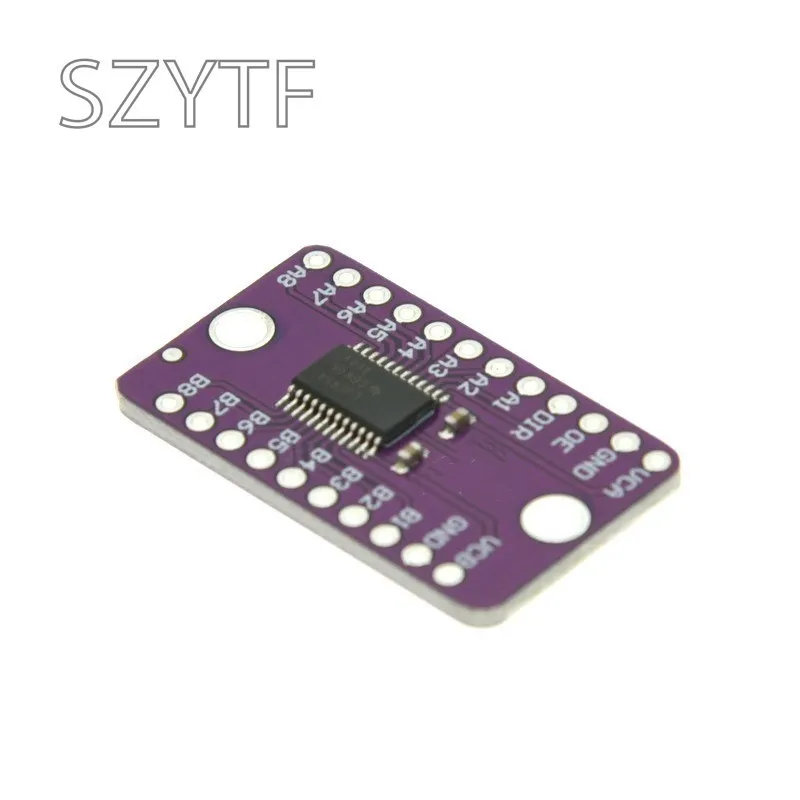

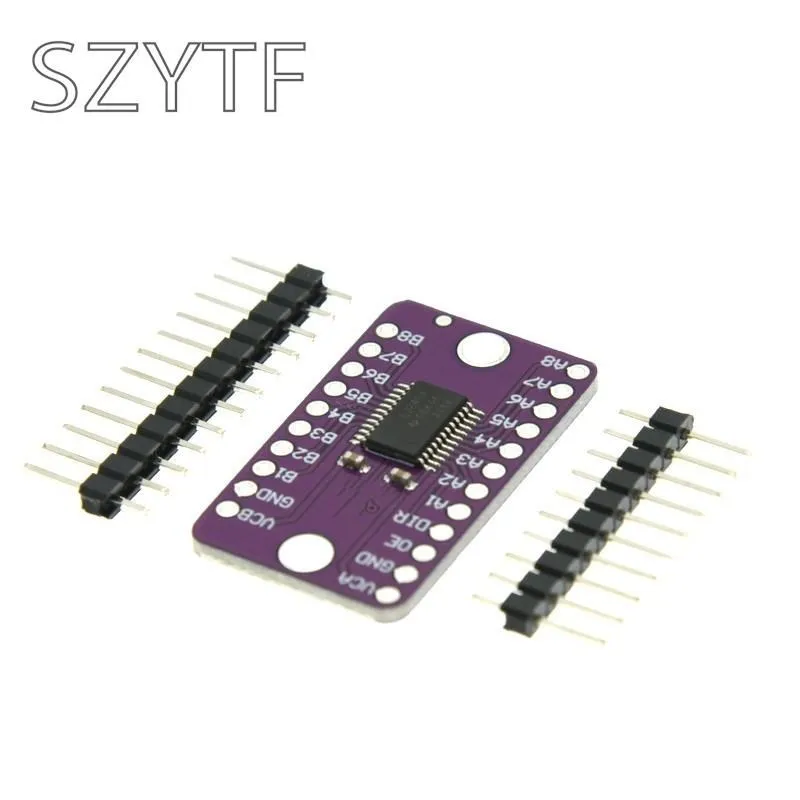

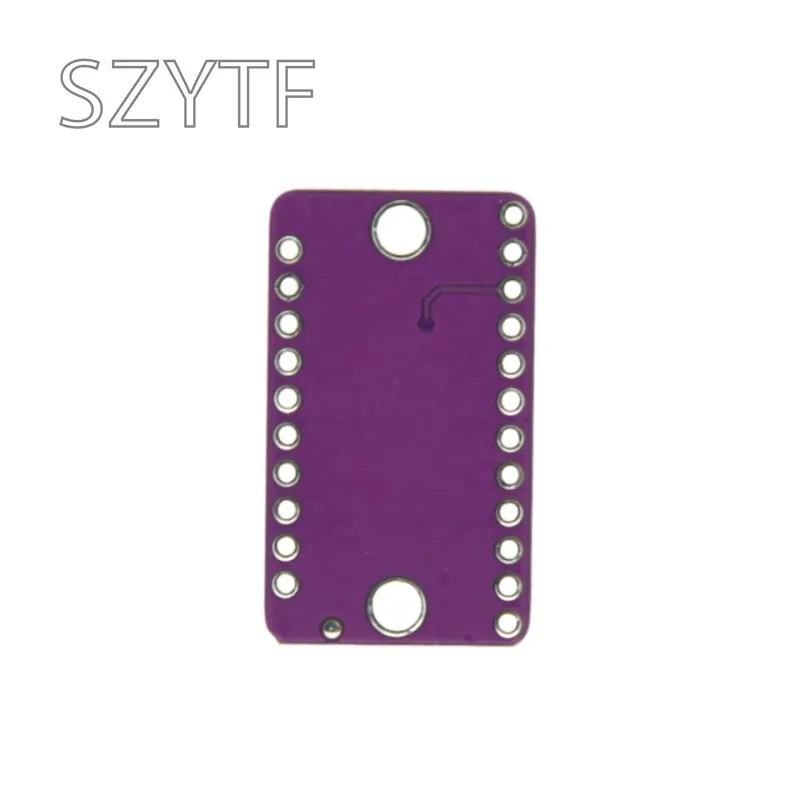

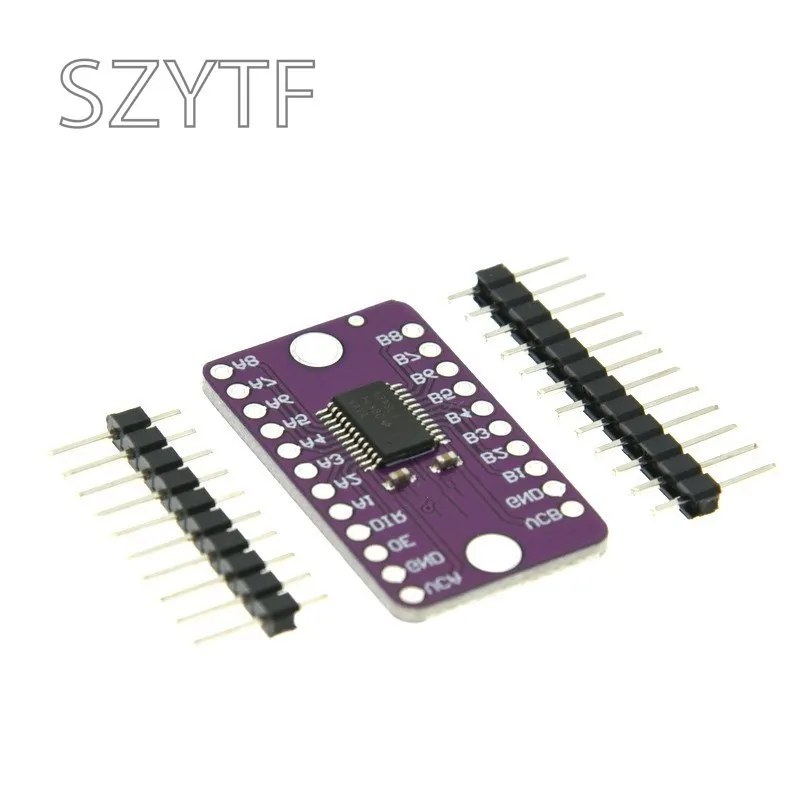

Placa de desarrollo de palanca de cambios, transceptor de Bus de 8 vías, SN74LVC4245A LJ245A, 1 piezas

Descripción

Este transceptor de bus no inversor de 8 bits (octal) contiene dos rieles de suministro separados; El puerto B tiene VCCB, que se configura en 3,3 V, y el puerto A tiene VCCA, que está configurado en 5 V. Esto permite la traducción de un entorno de 3,3-V a un entorno de 5V, y viceversa.

El dispositivo SN74LVC4245A está diseñado para la comunicación asíncrona entre buses de datos.El dispositivo transmite datos desde el bus A al bus B o desde el bus B al bus A, dependiendo del nivel lógico en la entrada de control de dirección (DIR).La habilitación de salida (OE) la entrada se puede utilizar para desactivar el dispositivo para que los buses estén efectivamente aislados.El circuito de control (DIR,OE) es alimentado por VCCA.

El terminal de salida del dispositivo SN74LVC4245A permite al diseñador cambiar a un dispositivo SN74LVC4245 normal de 20 terminales todo-3, o todo-5 V sin rediseño de la placa.El diseñador utiliza los rutas de datos para los pines 2-11 y 14-23 del dispositivo SN74LVC4245A para alinearse con la salida del terminal '245 convencional.

• Traductor de voltaje bidireccional
• 5,5 V en el puerto A y 2,7 V a 3,6 V en el puerto B
• Entradas de control VIH/VILLos niveles son
  Referenciado a VCCAVoltaje
• El rendimiento de enganche supera los 250 mA
  Por JESD 17
• La protección ESD supera JESD 22
  • Modelo de cuerpo humano de 2000 V
  • Modelo de máquina de 200 V
  • Modelo de dispositivo cargado de 1000 V
