NuMaker-IoT-M263A
Introducción a la placa de desarrollo.

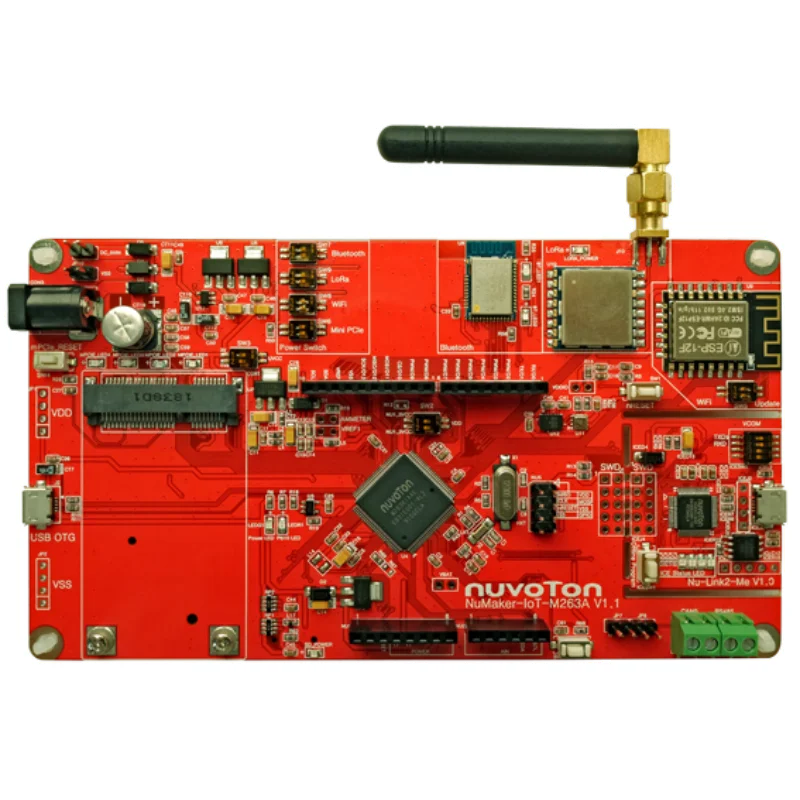

La placa de desarrollo NuMaker-IoT-M263A es un constructor de energía especialmente diseñado para el diseño de productos IoT.A través del paquete de software de desarrollo de IoT proporcionado por Nuvoton Technology, puede conectarse fácilmente a nubes como Arm Pelion, Amazon AWS y Alibaba Cloud para completar rápidamente el desarrollo de productos de IoT.

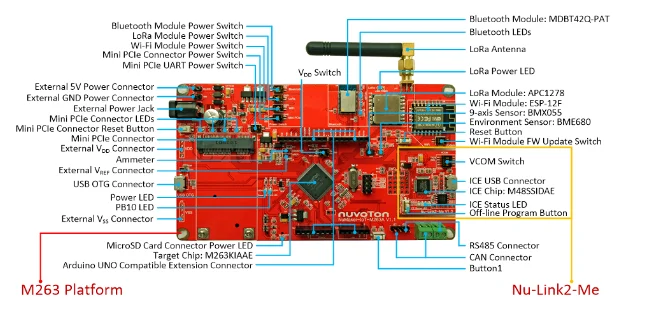

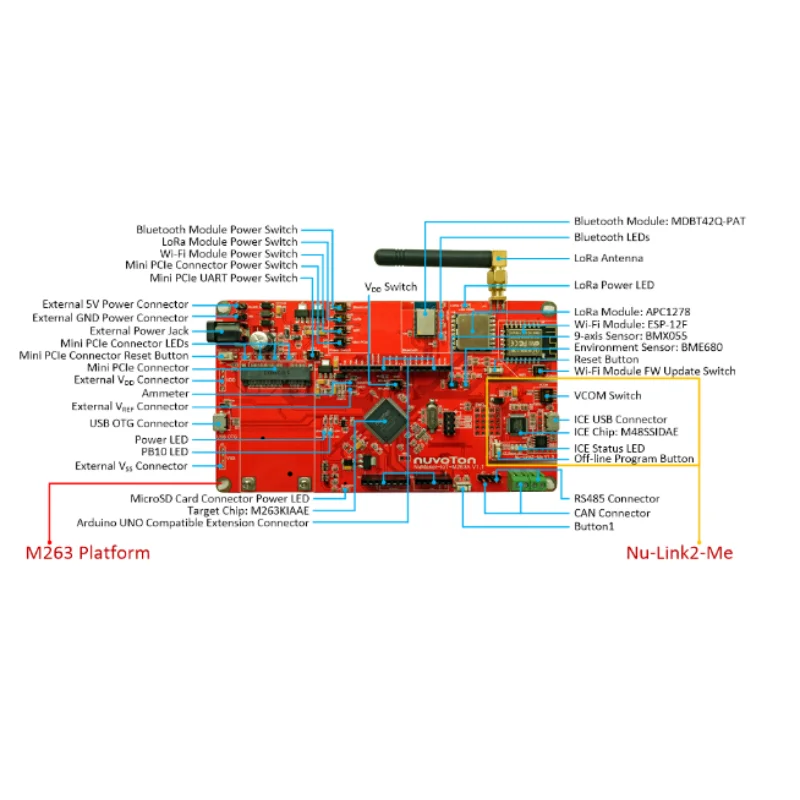

El NuMaker-IoT-M263A se compone de dos partes, incluida la parte de la plataforma principal M263 que integra módulos y sensores de comunicación inalámbrica comunes, y la parte de depuración y quemador Nu-Link 2-Me.Esta placa de desarrollo permite a los usuarios desarrollar rápidamente productos relacionados con aplicaciones de IoT y programar y depurar aplicaciones fácilmente.
El microcontrolador principal del NuMaker-IoT-M263A es el M263KIAAE con bajo consumo de energía y alta seguridad.La placa de desarrollo proporciona una interfaz compatible con Arduino UNO, un diseño de fuente de alimentación flexible y conectores de medición de corriente, lo que facilita la expansión de varios dispositivos periféricos para el desarrollo o la medición del consumo de energía.

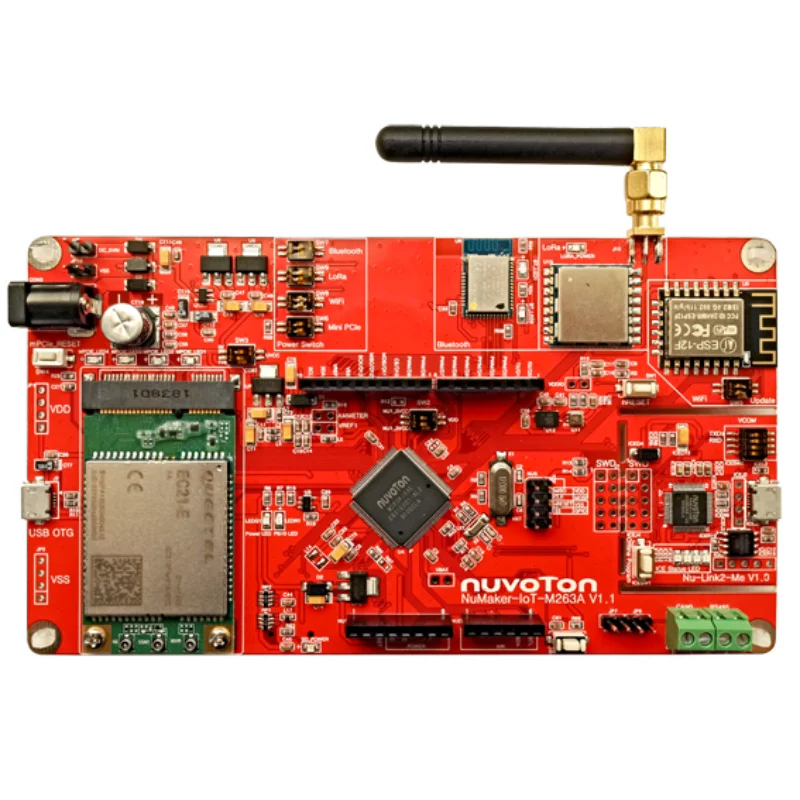

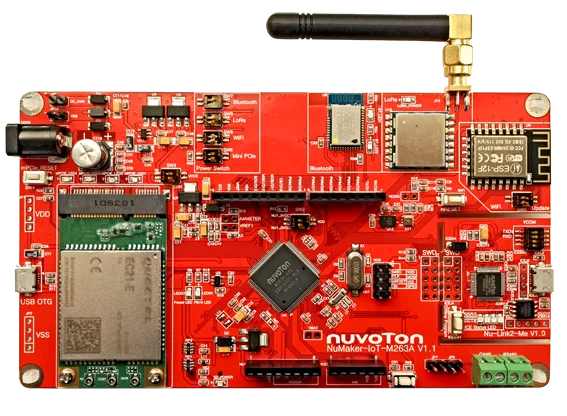

La placa de desarrollo NuMaker-IoT-M263A proporciona varios módulos de comunicación inalámbrica comúnmente utilizados en aplicaciones de productos de IoT, incluidos módulos Wi-Fi, Bluetooth y LoRa.Esta placa de desarrollo también admite conectores mini PCIe para conectar módulos externos para conectividad 3G/4G/NB-IoT, como los módulos QUECTEL BG96/EC21 opcionales.Esta placa de desarrollo también integra sensores ambientales BOSCH y sensores de 9 ejes para detectar aceleración, geomagnético, gas, presión del aire, temperatura y humedad.Además, los usuarios pueden utilizar las interfaces CAN y RS485 para desarrollar aplicaciones relacionadas con el control industrial.

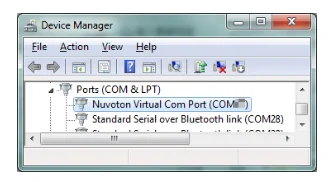

El quemador y depurador Nu-Link 2-Me se pueden grabar y depurar a través de la interfaz SWD, y también viene con un Flash SPI de 16 Mbit para grabación sin conexión.Nu-Link 2-Me admite una función de puerto serie virtual y puede enviar mensajes a la ventana de punto final.El Nu-Link 2-Me se puede quitar de la placa de desarrollo y utilizar como herramienta de quema de producción en masa.
Características de la placa de desarrollo
• Usando NuMicro® Microcontroladores, cuyas funciones son compatibles con: - - •módulo integrado - Wi-Fimódulo: ESP12-F - Módulo Bluetooth: MDBT42Q-PAT - LoRamódulo: APC1278 (para 408/433/470 MHz) - LoRaantena: ANT60-433LA (para 433 MHz)•Sensor a bordo - Sensor ambiental: BME680 - Sensor de nueve ejes : BMX055•Mini PCIeConectores (módulos QUECTEL BG96/EC21 opcionales para ampliar la funcionalidad NB-IOT/3G/4G),contenerSIMConector de tarjeta•CANyRS485Transceptor•MicroSDConector de tarjeta•Arduino UNOinterfaz compatible• La interfaz de medición de corriente mide el consumo de energía del microcontrolador. •Diseño de fuente de alimentación flexible - DDInterfaz de entrada externa - placa baseUSBOTGPuerto - Arduino UNOinterfazVEN - Nu-Link2-MedeICE USBPuerto - proporcionarmini PCIeConector de alimentación para conector•incidentalNu-Link2-MeQuemador de depuración, puede soportar - a través deSWDDepuración de interfaz - en línea/ grabación sin conexiónFunción de puerto serie virtualGuía rápida

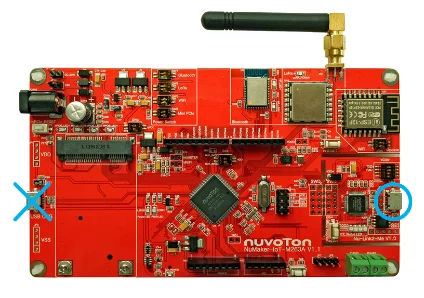

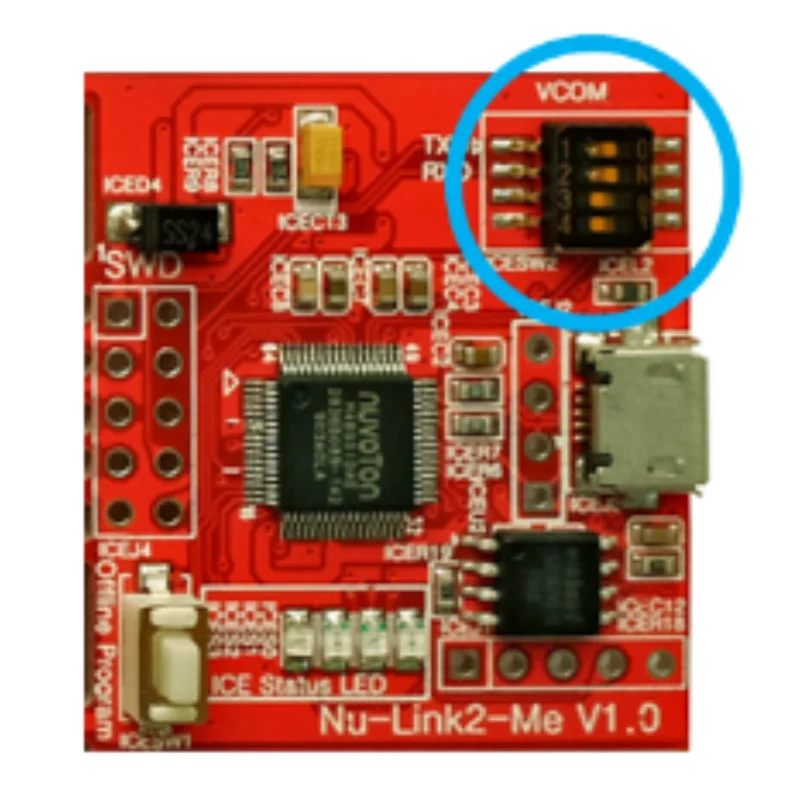

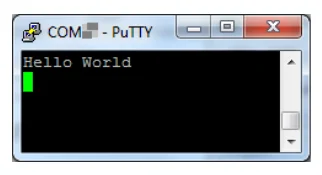

1. Asegúrese de tener instalado al menos un entorno de desarrollo: - - - - 2. Descargue e instale la última versión del controlador Nuvoton Nu-Link de acuerdo con el entorno de desarrollo que está utilizando, verifique e instale el controlador USB Nu-Link durante la instalación. - Instale Keil MDK - Instale IAR EWARM - Usa NuEclipse para omitir este paso 3. Descarga y descompresión . 4. configuración de hardware (1) Cambie 1 y 2 del interruptor de dedo Nu-Link 2-Me VCOM en ON para activar la función de puerto serie virtual (VCOM).
