NuMaker HMI N9Hserie
La plataforma HMI proporcionada por Nuvoton Technology incluye la MPU Nuvoton Technology N9H.La serie N9H31 utiliza el núcleo ARM926EJ-S y puede funcionar hasta 300 MHz.Integra un controlador de pantalla TFT-LCD, un acelerador de gráficos 2D y un códec JPEG, y admite una resolución de hasta 1024 x 768 y un croma de 16,7 millones de colores (RGB de 24 bits) para una visualización de alta calidad.La serie N9H31 también integra una interfaz DRAM que funciona hasta 150 MHz, admite SDRAM del tipo DDR2 y proporciona MCP (Paquete Multi-Chip) con hasta 32 MB de memoria integrada, lo que proporciona amplios recursos informáticos y de hardware, y un diseño excelente. flexibilidad.
NuMaker-HMI-N9H31-A2breve introducción

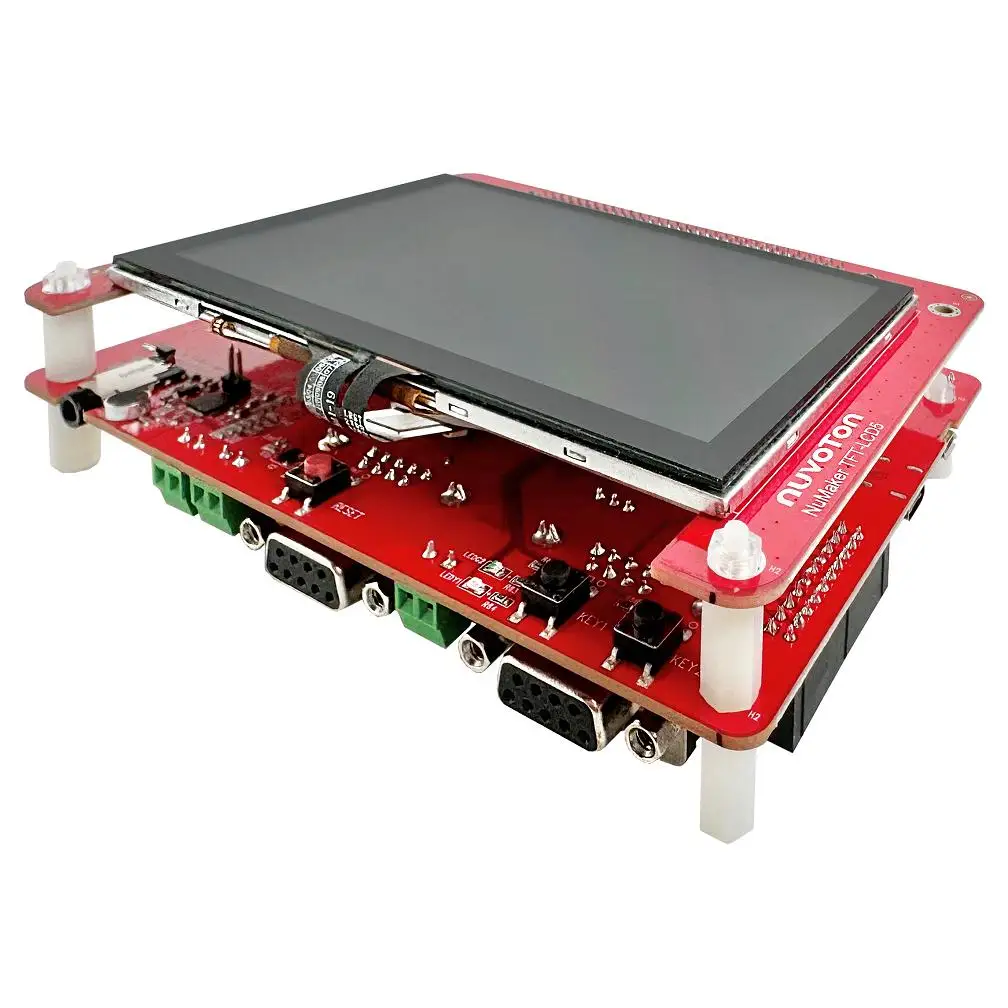

NuMaker-HMI-N9H31-A2 es una placa de evaluación para el desarrollo de aplicaciones GUI.NuMaker-HMI-N9H31-A2 consta de dos partes: la placa principal NuMaker-HMI-N9H31 y la placa de expansión NuMaker TFT-LCD5.NuMaker-HMI-N9H31-A2 diseñado para evaluación de proyectos, desarrollo de prototipos y verificación con funcionalidad Human Machine Interface (HMI).

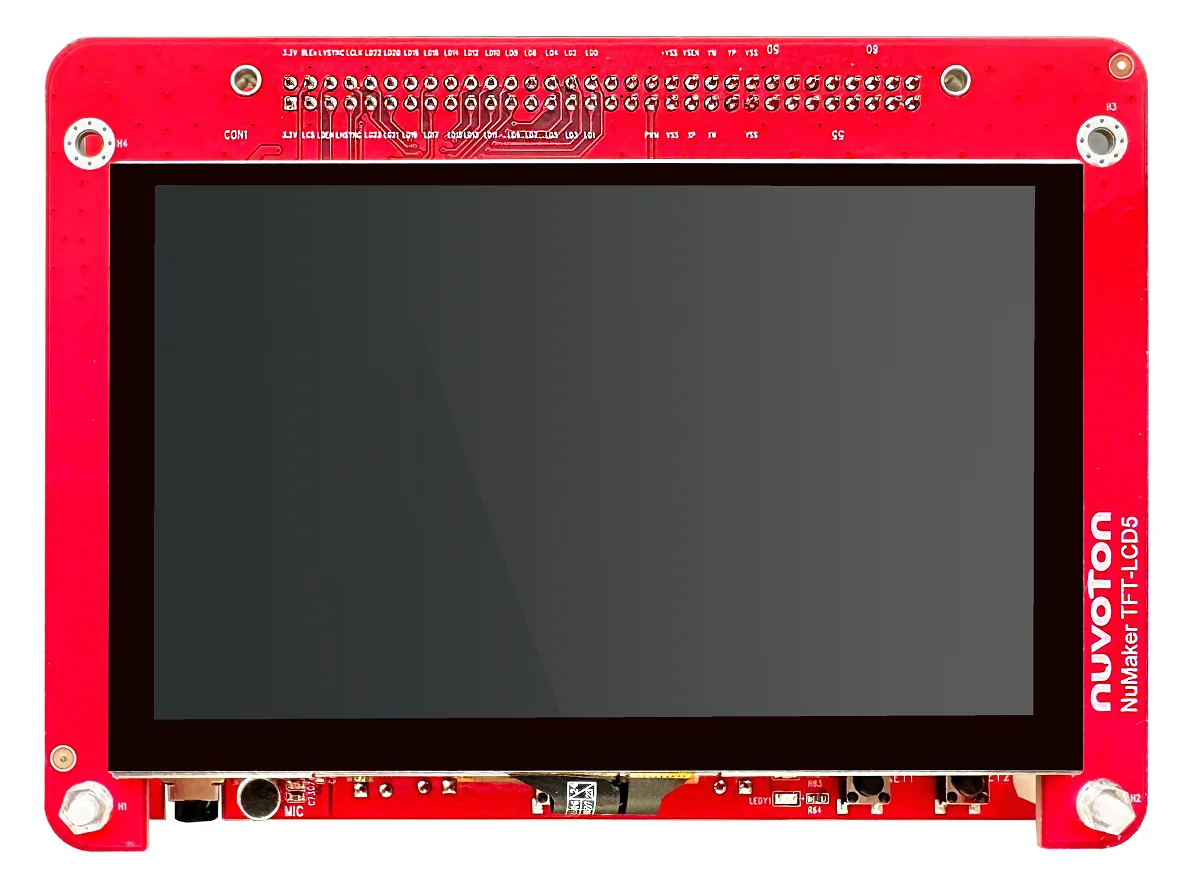

El NuMaker-HMI-N9H31 integra una pantalla táctil, entrada/salida de voz, ricos servicios de puerto serie e interfaces de E/S.El NuMaker-TFT-LCD5 se puede conectar a la placa principal a través de conectores de expansión DIN_32x2.El NuMaker-TFT-LCD5 incluye una pantalla LCD de 5 pulgadas con una resolución de 800 x 480 y un croma de 16,7 millones de colores (RGB de 24 bits) e incluye un panel táctil capacitivo.
NuMaker-HMI-N9H31-A2función de la placa de desarrollo
- Chip N9H31K51IFC: pin LQFP128, memoria incorporada de 32 MB en paquete MCP
- LCD de 5 pulgadas 800 x 480 con CTP (panel táctil capacitivo)
- Memoria SPI: use W25Q256JVEIQ (32 MB), puede admitir el modo de operación en modo de cuatro bits
- SD0: Tarjeta de memoria SD/eMMC de usuario, se puede utilizar para almacenamiento de datos o dispositivos SDIO (Wi-Fi)
- UART0: Conéctese a un puerto COM virtual para el desarrollo y la depuración del sistema
- Proporcionar interfaz JTAG para el desarrollo de software
- Puerto RJ45 para Ethernet 10/100 Mbps MAC (Ethernet0)
- Entrada de micrófono y salida de auriculares/altavoz con códec de audio estéreo de 24 bits (NAU88C22), utilizando interfaz I 2 S
- Un conjunto de transceptores CAN y conectores
- Dos juegos de transceptores RS232/RS485 y conectores DB9/conector
- Dos indicadores LED
- Dos botones configurables por el usuario
- Un timbre
- USB_0 se puede usar como dispositivo/host, USB_1 se puede usar como host, admite disco U, teclado, mouse e impresora
- Proporciona protección contra sobretensión y sobrecorriente.
- Fuente de alimentación de E/S de 3 V, fuente de alimentación de memoria de 1,8 V y fuente de alimentación central de 1,2 V
