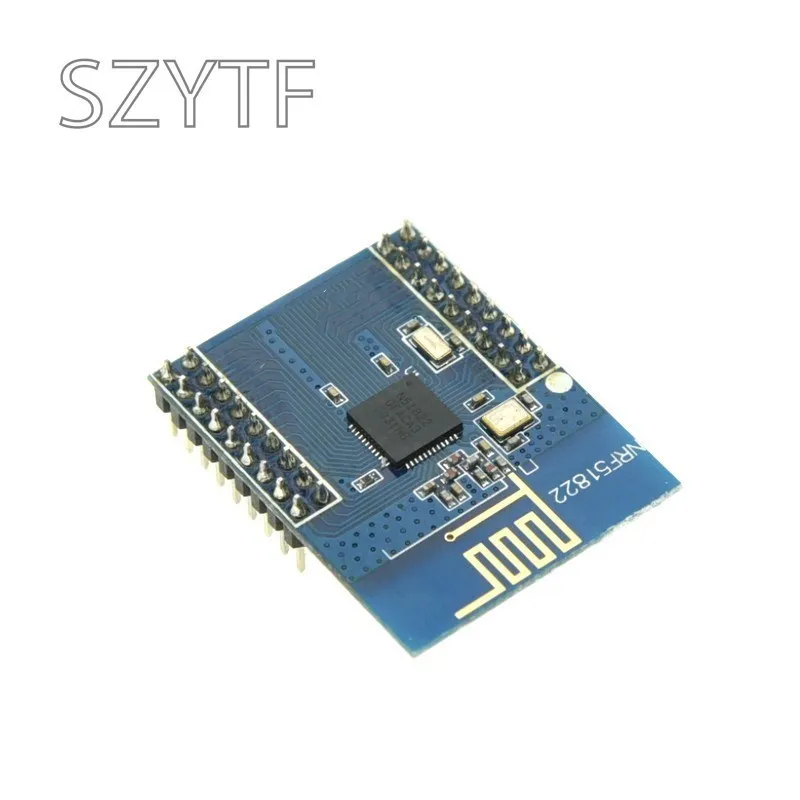

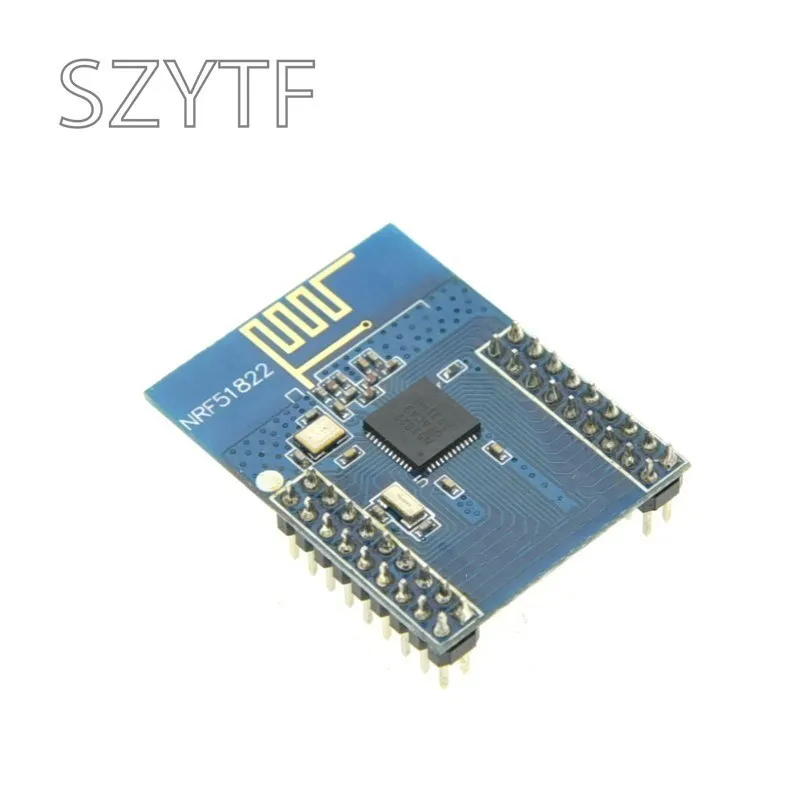

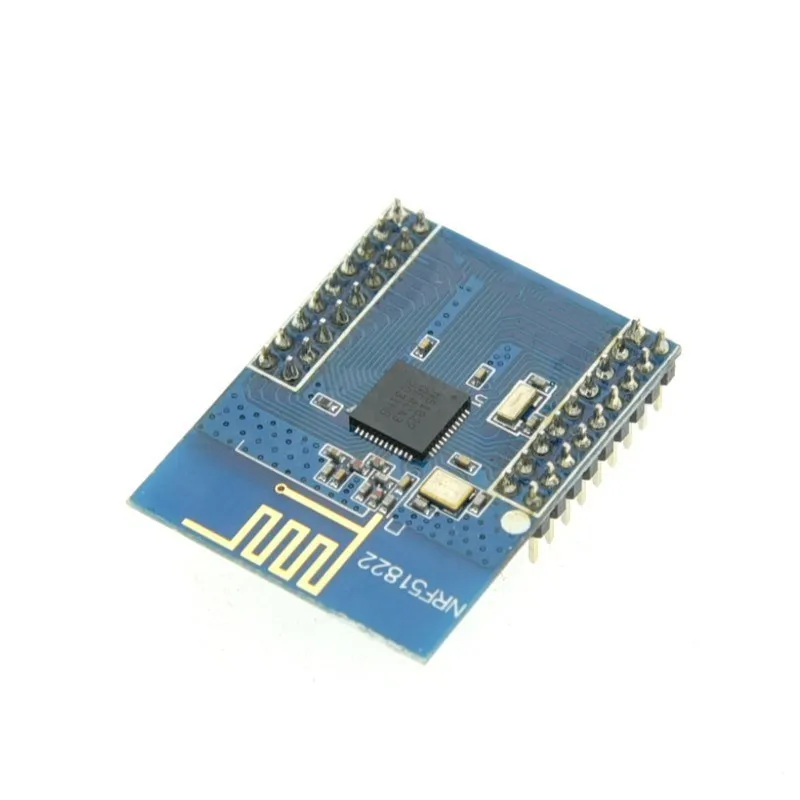

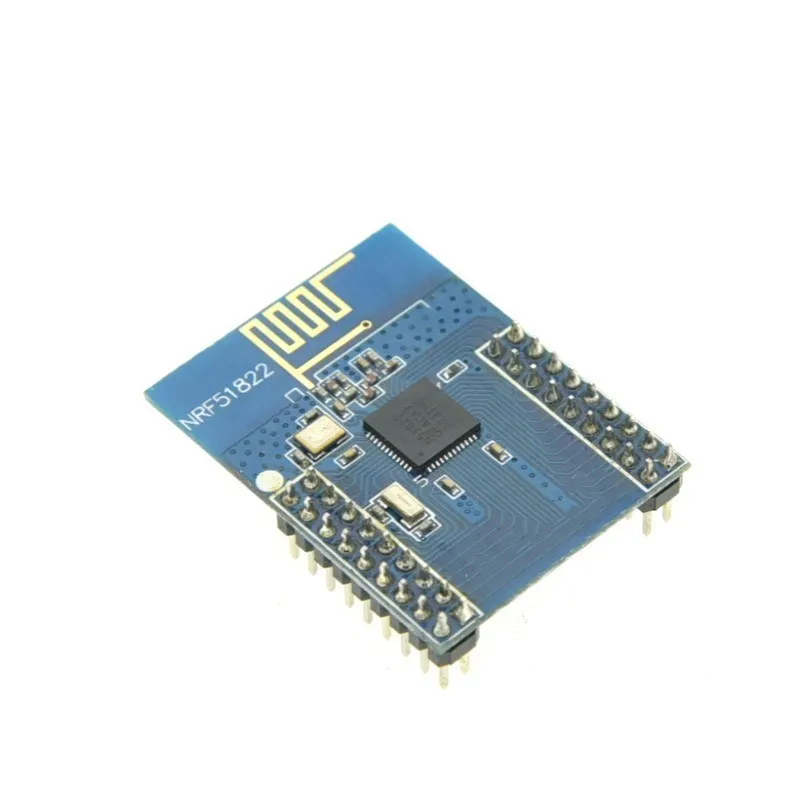

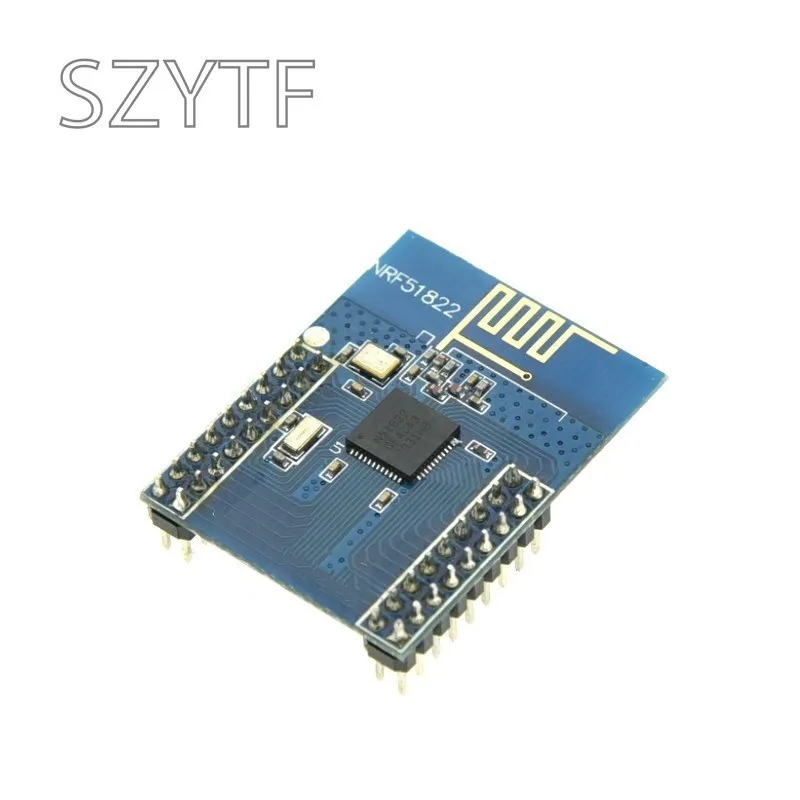

Descripción
Parámetros
El chip de control principal: nRF51822
Distancia de comunicación: 30 m (conditón: un área abierta/1M)
Banda de frecuencia: 2,4 GHz
Voltaje de funcionamiento: 2,0 V ~ 3,6 V
Rango de temperatura:-40° c ~ 85 ¡
Tamaño: 24,5 mm x 32,26 mm (PCB)

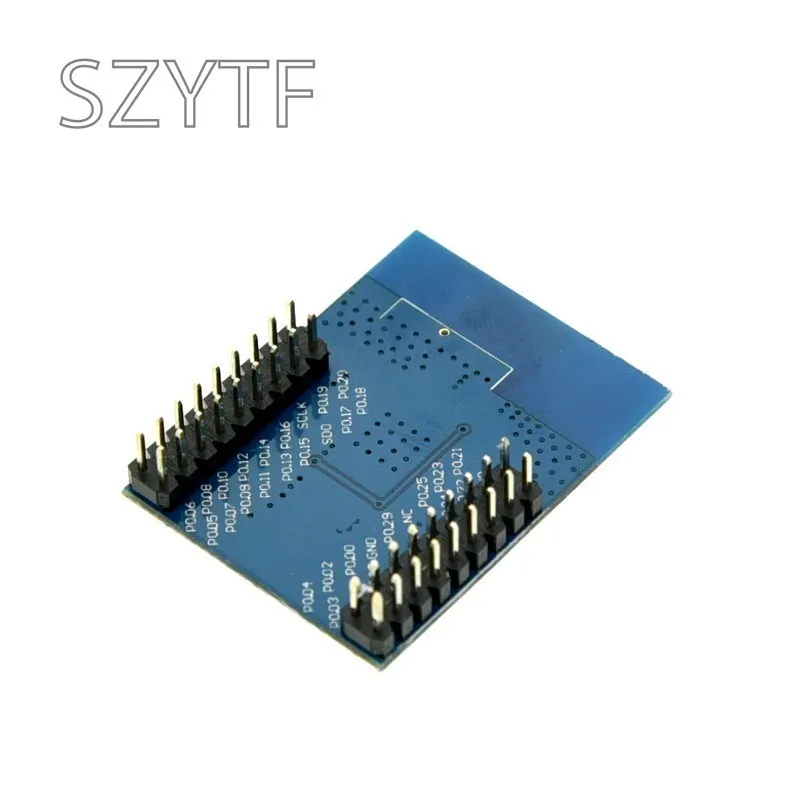

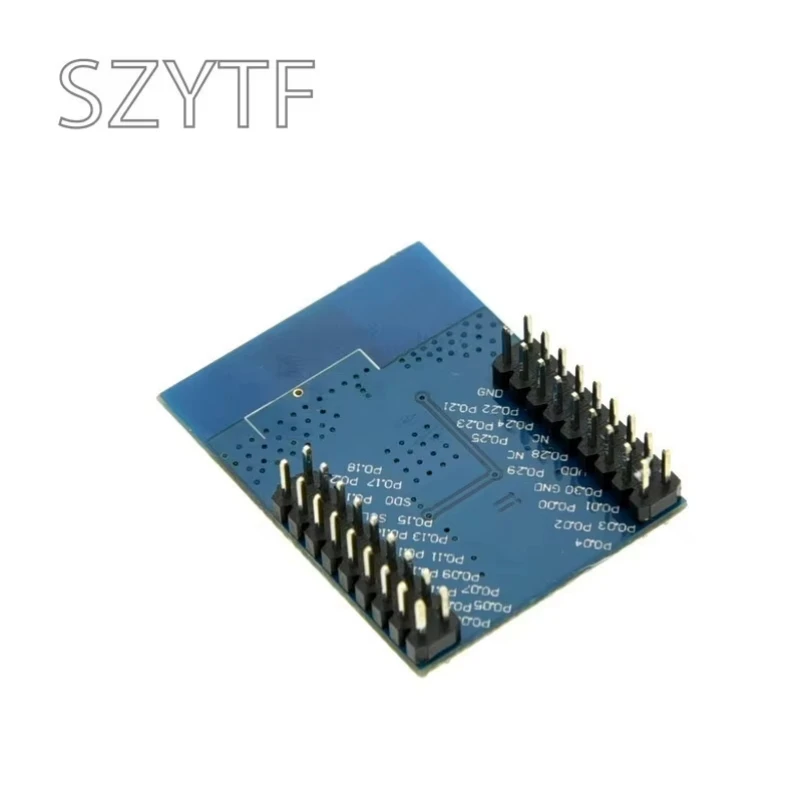

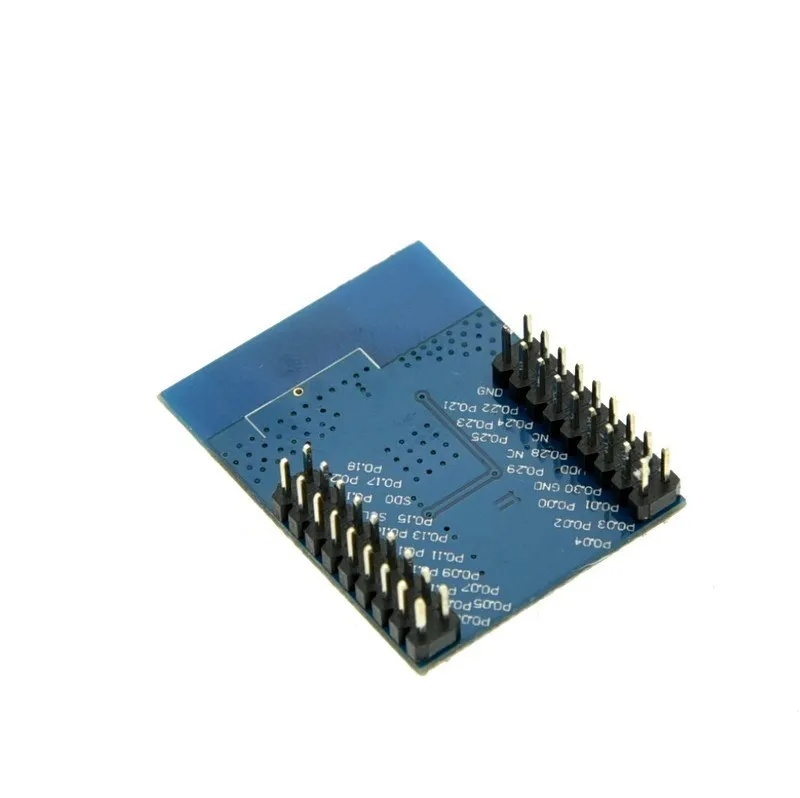

Interfaz: P0.26 y P0.27, todas las interfaces de E/S
Espaciado entre pasadores: 2,00 mm
Espaciado entre pasadores en ambos lados: 18,00 mm
Antena: antenas a bordo
Aplicar
Dispositivo portátil
Aplicaciones inteligentes por Bluetooth
Periféricos móviles
Etiquetas inteligentes de radiofrecuencia RF
Electrodomésticos inteligentes
Control industrial
Sistema de adquisición de datos
Introducción al nRF51822
NRF51822 es una aplicación inalámbrica de consumo ultrabajo (aplicaciones inalámbricas ULP) para crear soluciones SoC multiprotocolo.
Es su compromiso con la integración del transmisor inalámbrico nórdico, soporte tanto para Bluetooth (r) de baja energía como para la pila de protocolos dedicada de 2,4 GHz.
La información básica es:
Radiofrecuencia multiprotocolo de 2,4 GHZ
Procesadores ARM Cortex M0 de 32 bits
Procesador de cifrado de hardware AES de 128 bits
Flash de 256 kB / 32 kB de RAM
Interfaz periférica programable PPI
Interfaz digital con todas las funciones: SPI/I2C/UART
ADC de 10 bits
Potencia de salida programable: +4dBm
Pila de aplicaciones y protocolos completamente independiente
Totalmente compatible con la serie NRF24L
Compatible con el pin de la serie NRF51xxx
Gestión de energía global independiente
Rango de voltaje de funcionamiento (1,8 v a 3,6 v)
Notas de liberación
Core51822 ahora utiliza el chip Rev3, RAM duplicada a 32 kB, admite versiones posteriores de SDK, versión compatible con Rev2 de todos los chips
lista de envío:
BLE nórdico 4,0 NRF51822
