Placa de desarrollo nanoCH32V203, RISC-V WCH, TYPE-C de doble interfaz USB, interfaz LCD, ranura para tarjeta SD, código abierto

Introducción

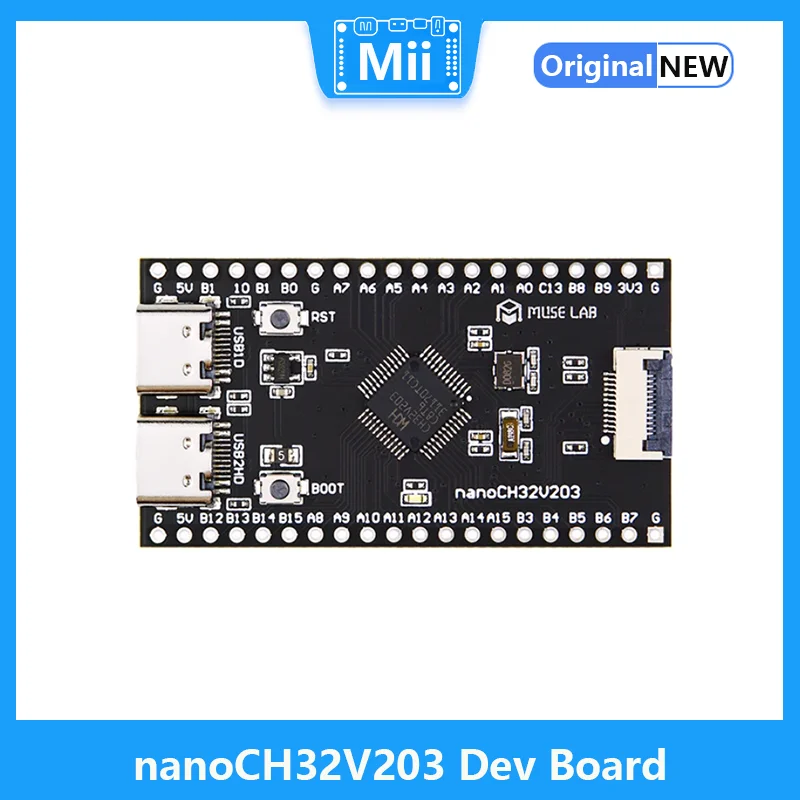

NanoCH32V203 es una placa de desarrollo hecha por MuseLab basada en CH32V203C8T6 de QinHeng. Cuenta con interfaces USB de doble, interfaz LCD y ranura para tarjeta SD a bordo, y se puede programar a través del puerto USB, lo que es conveniente para la verificación y el desarrollo de prototipos.

Características

● Interfaz USB dual, USB1 admite dispositivo, USB2 admite HOST/dispositivo

● Se puede descargar directamente a través de USB sin descargador adicional

● Oscilador de cristal integrado de 8MHz y 32.768K

● Conector de cable, que puede admitir LCD común (como ili9341, st7789, etc.)

● Ranura para tarjeta SD, que admite lectura y escritura de tarjetas SD (Protocolo SPI)

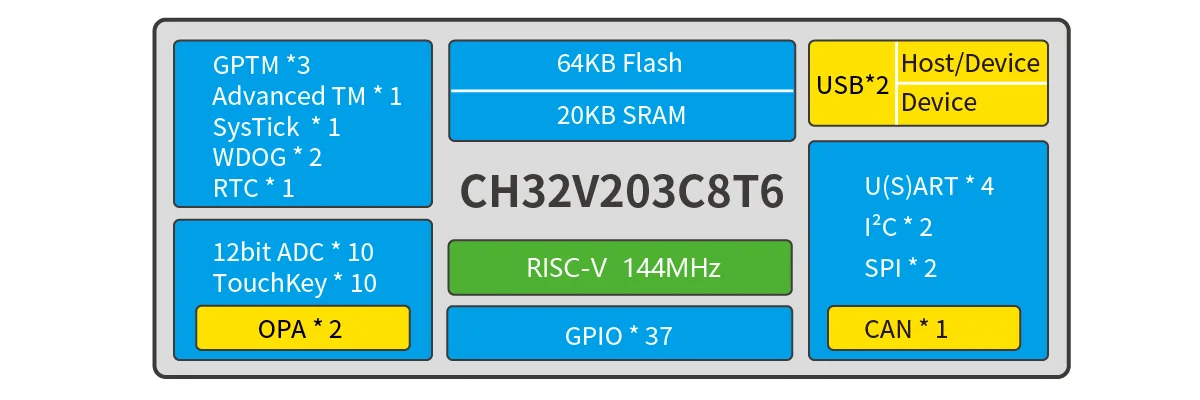

Chip Recursos

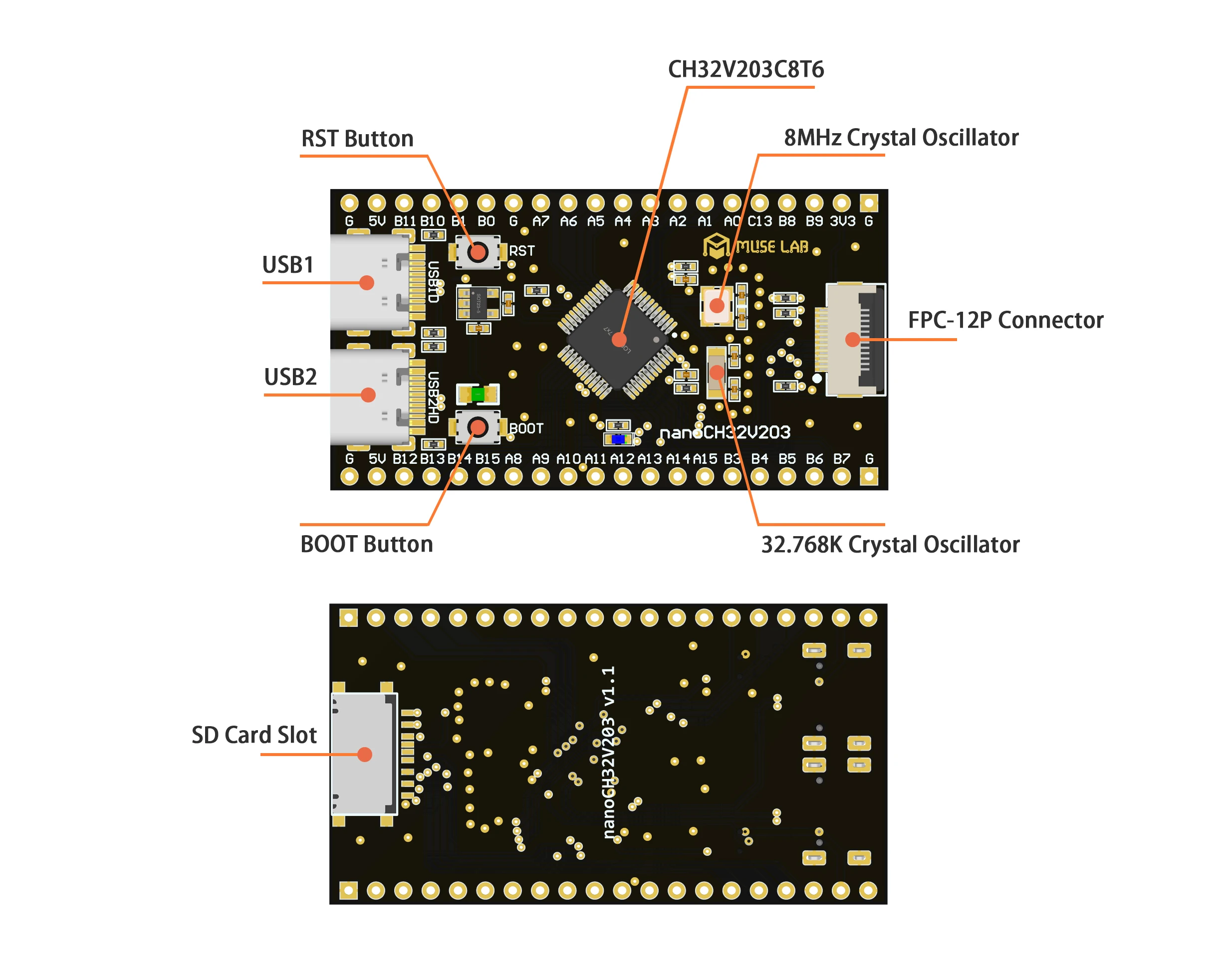

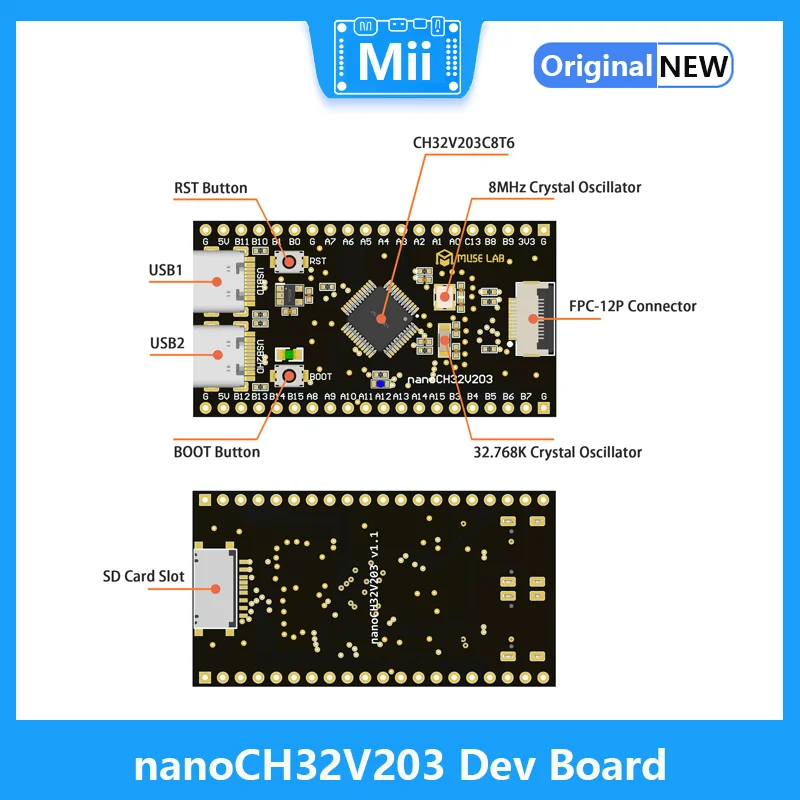

Diagrama

Documentación

● https://github.com/wuxx/nanoCH32V203

Lista de envío

● Kit 1: Placa de desarrollo nanoCH32V203 * 1 + cabezal de 20 pines * 2

● Kit 2: Placa DE DESARROLLO nanoCH32V203 * Cabezal de 1 + 20 pines * Cable de 2 + 1 metro de cable de TYPE-C

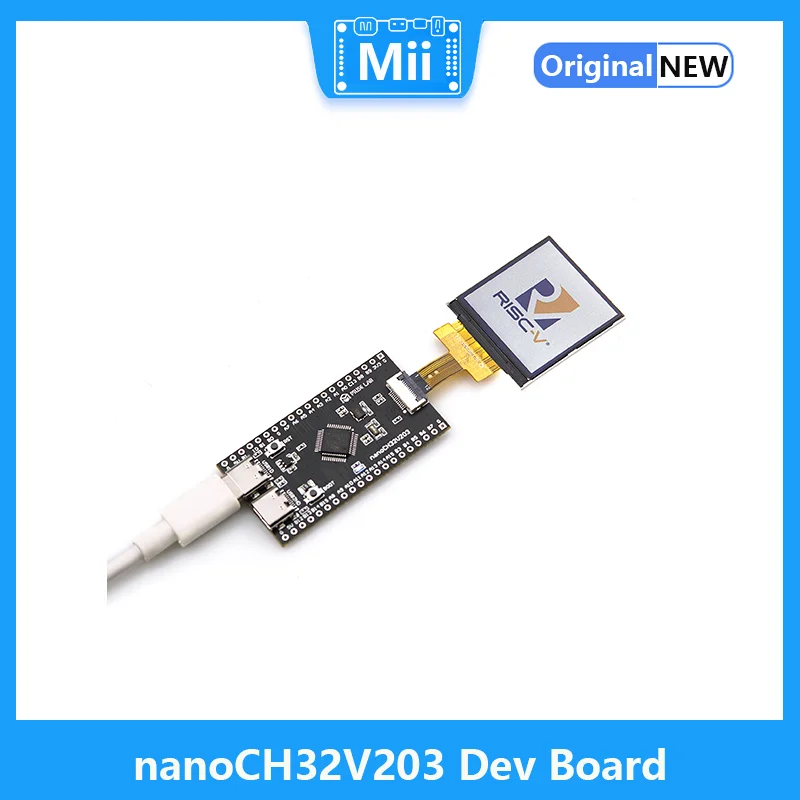

● Kit 3: Placa de desarrollo nanoCH32V203 * 1 + cabezal de 20 pines * 2 + Pantalla de 1,54 pulgadas (240*240)

● Kit 4: Placa DE DESARROLLO nanoCH32V203 * 1 + Cabezal de 20 pines * 2 + Pantalla de 1,54 pulgadas (240*240 ) + Cable de 1 metro de TYPE-C
