Descripción

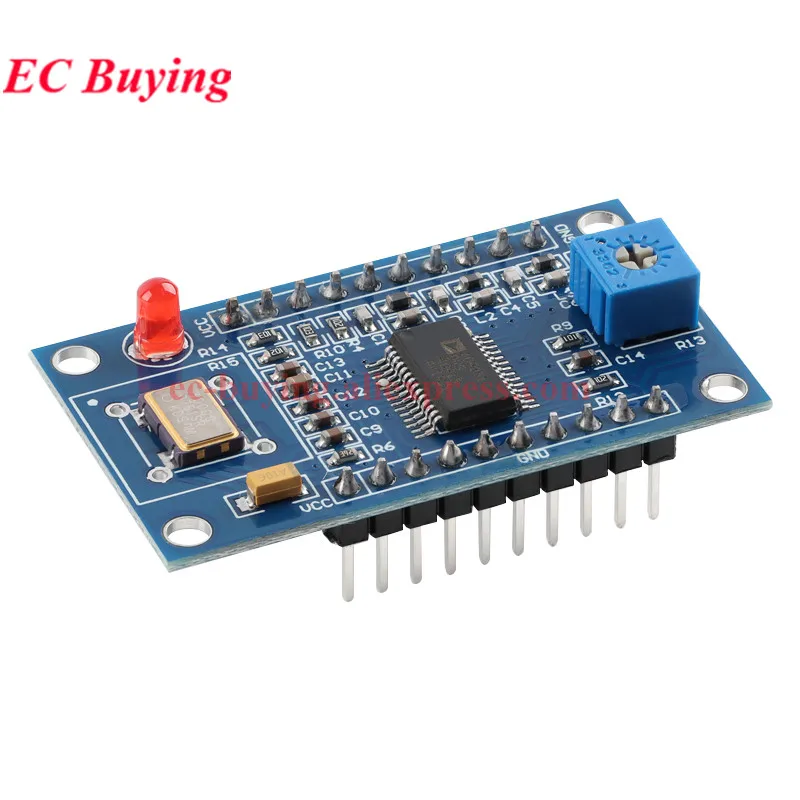

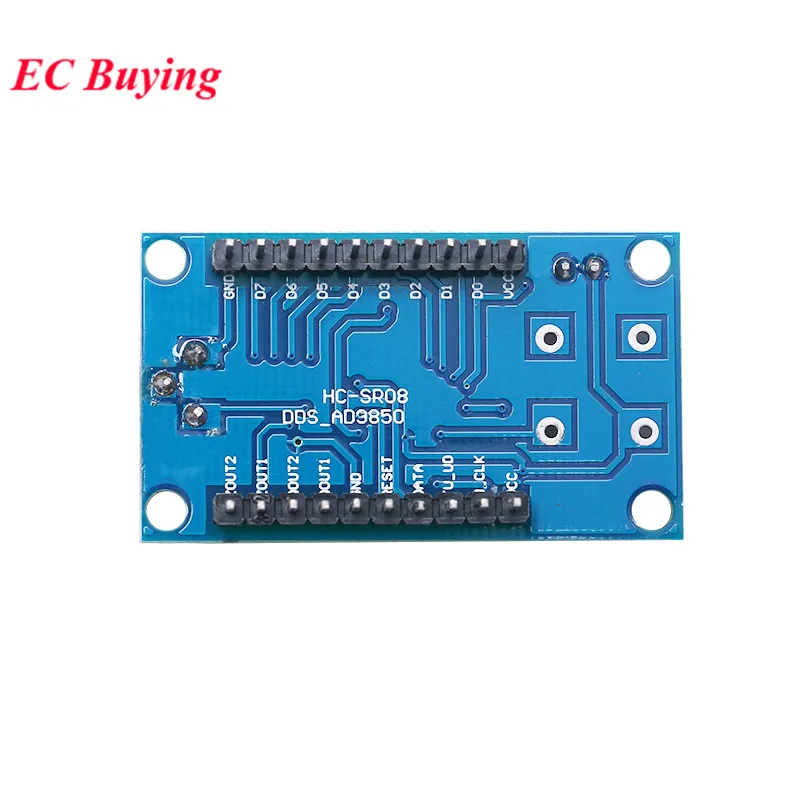

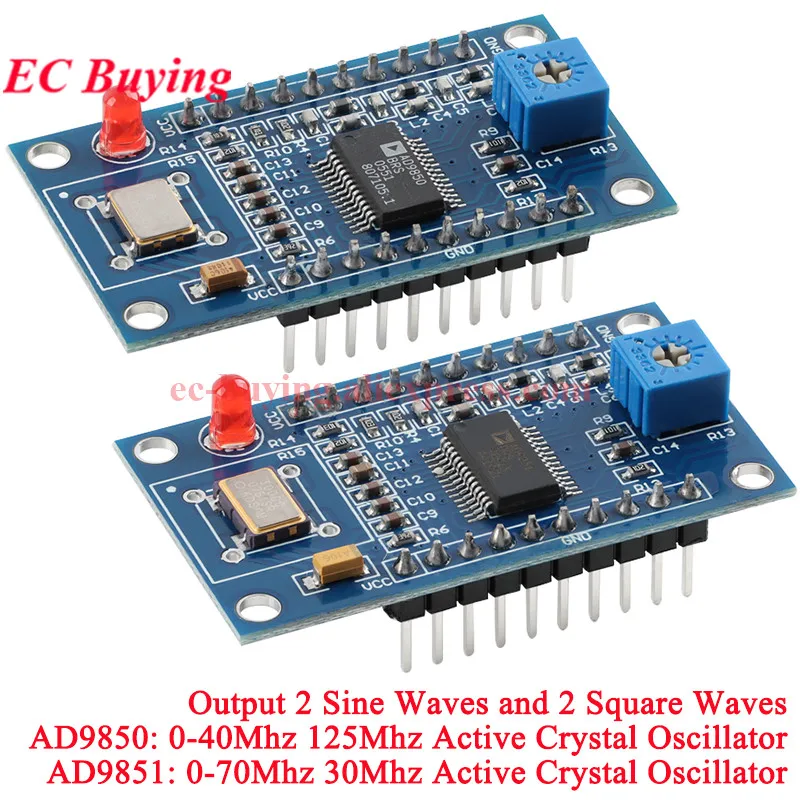

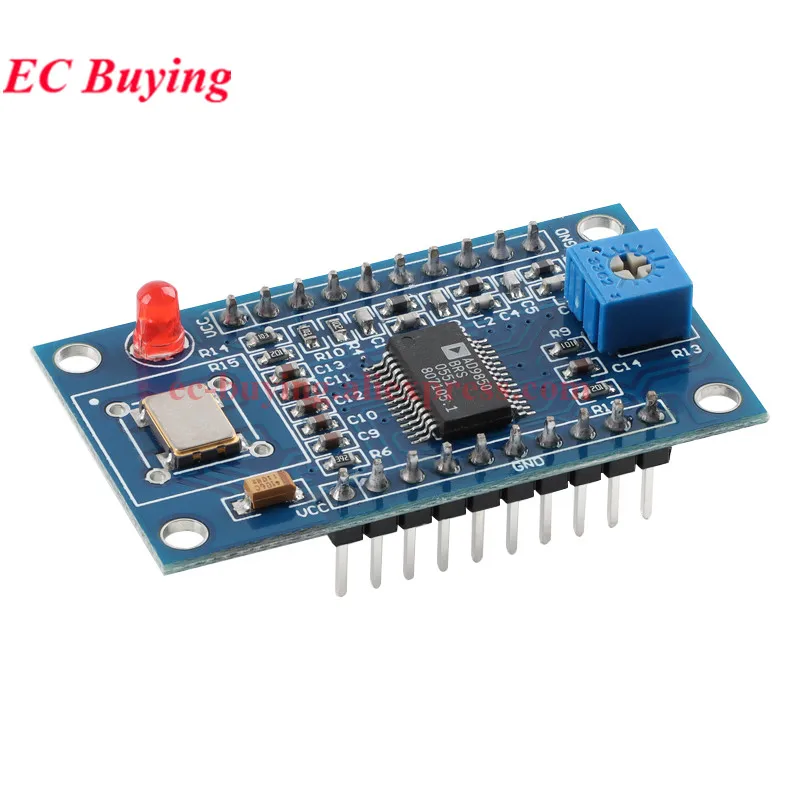

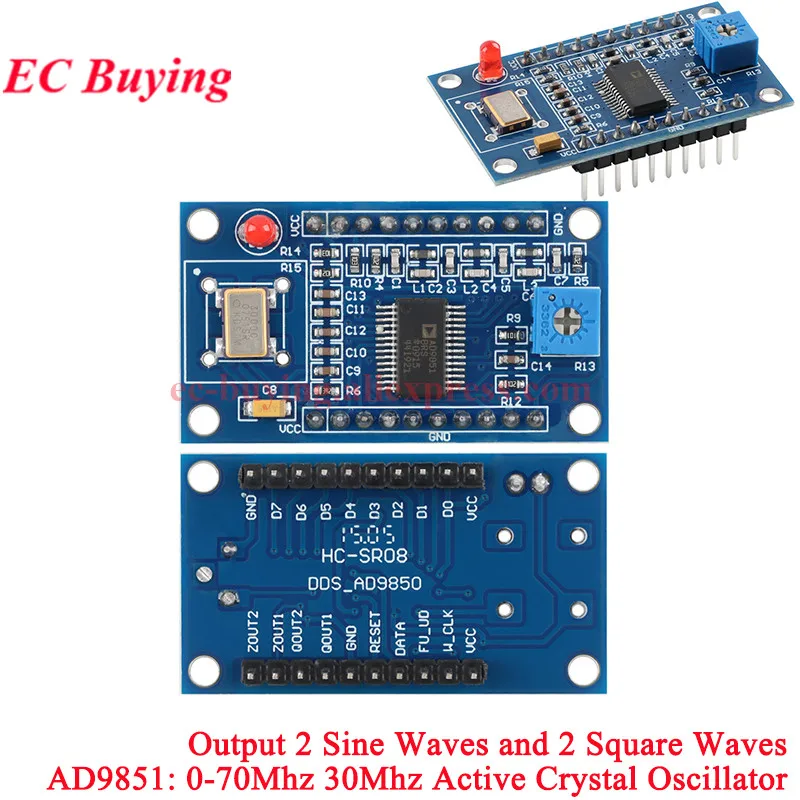

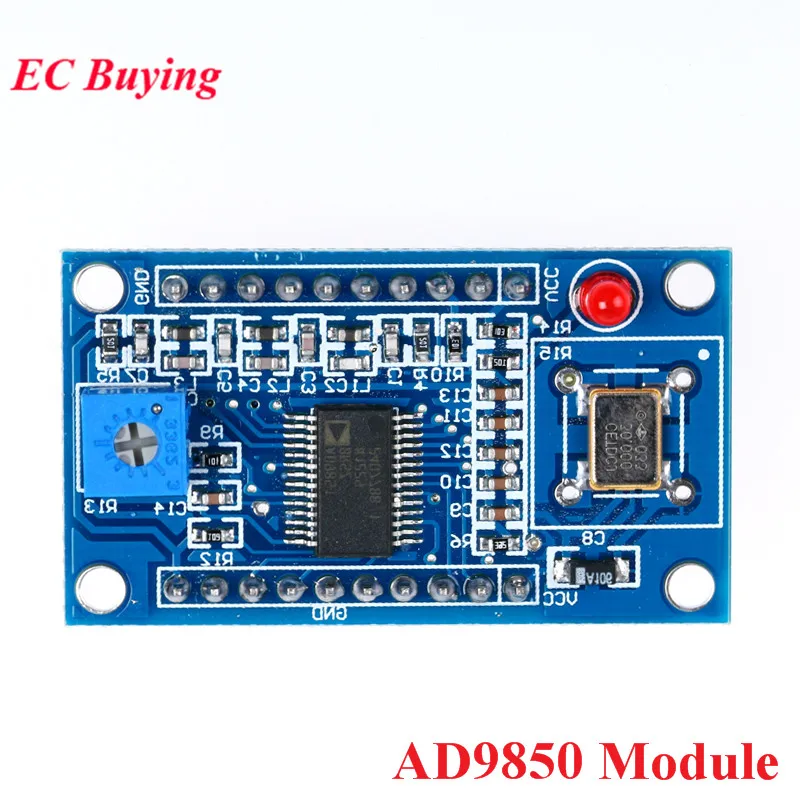

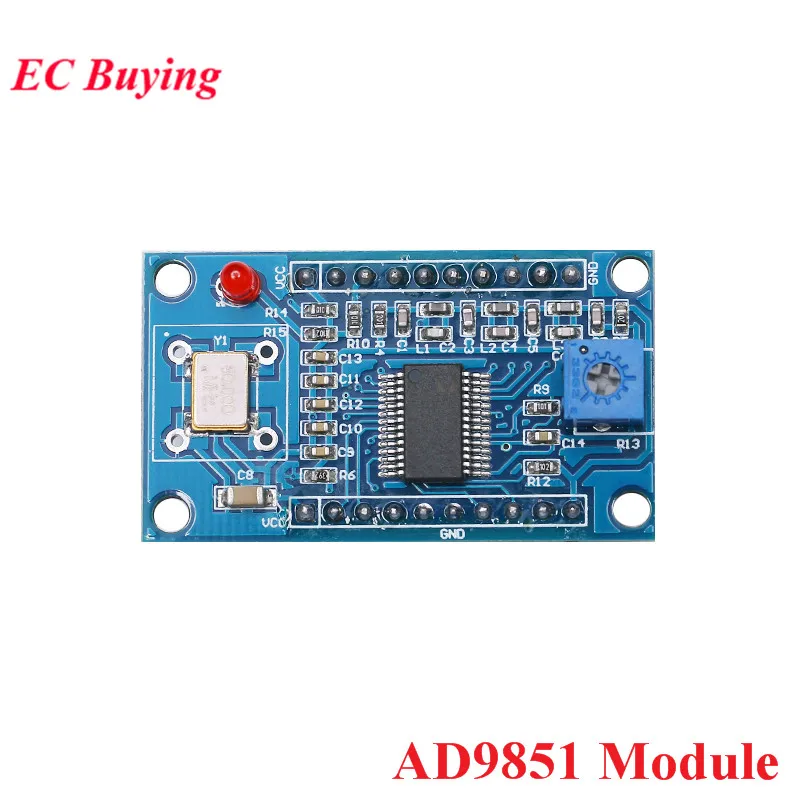

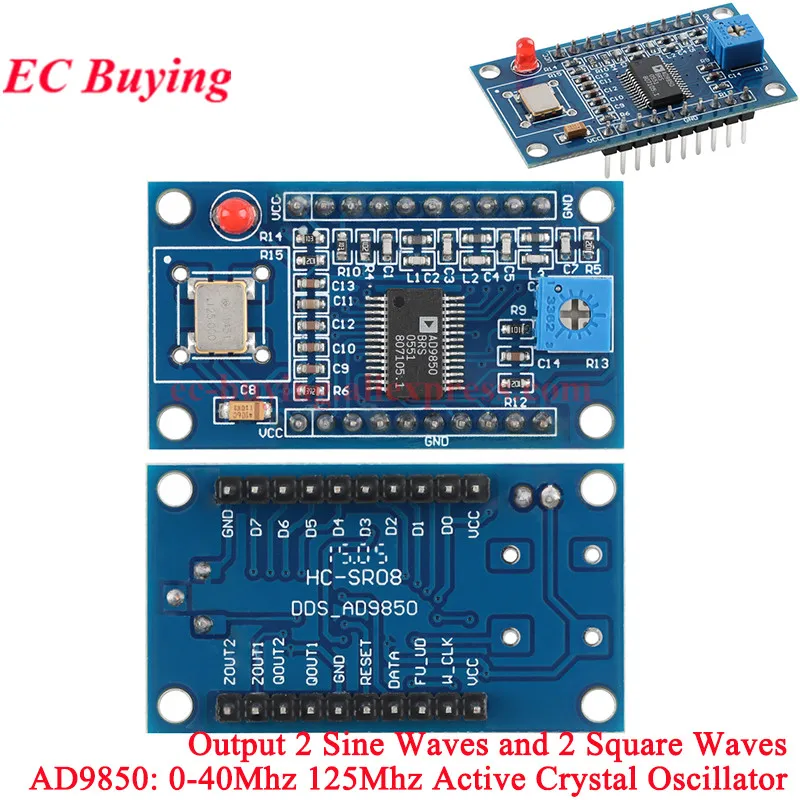

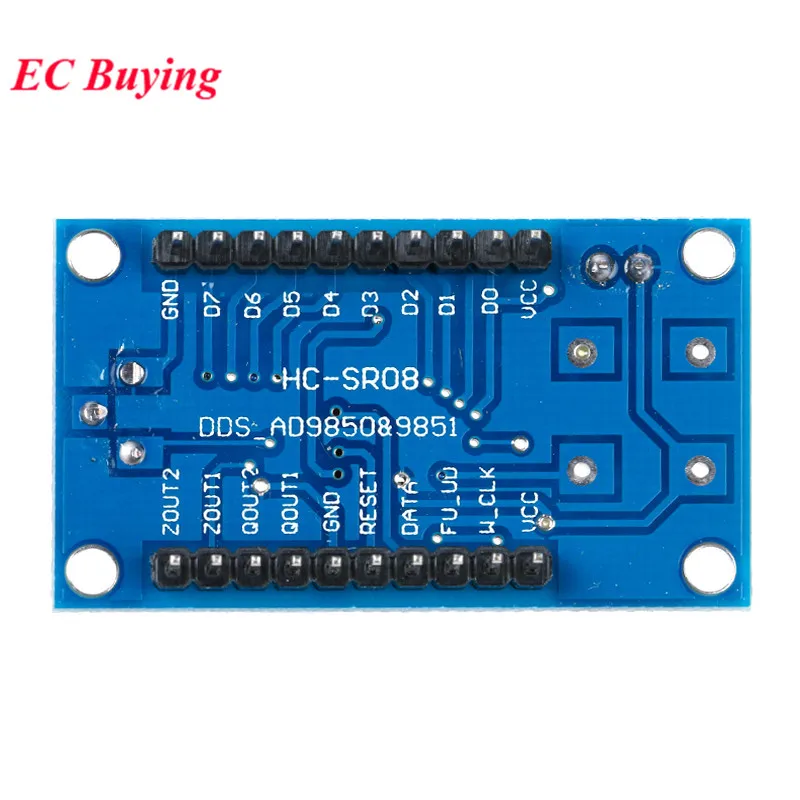

Direct Digital Synthesizer (DDS) es en realidad un divisor de frecuencia: divida el reloj del sistema (SYSTEM WATCH) programando la palabra de control de frecuencia para generar la frecuencia requerida.DDS tiene dos características destacadas.Por un lado, DDS funciona en el dominio digital.Una vez actualizada la palabra de control de frecuencia, la frecuencia de salida cambiará en consecuencia y su tasa de salto de frecuencia es alta.Mayor), resolución de alta frecuencia.La estructura interna del DDS se divide principalmente en 3 partes: acumulador de fase, conversión de amplitud de fase, convertidor de digital a analógico (DAC).Características:El módulo puede generar ondas sinusoidales y cuadradas, 2 salidas de ondas sinusoidales y 2 de ondas cuadradas.AD9850: 0-40MHzAD9851: 0-70MHzDespués de que la frecuencia sea de 20 a 30 MHz, la armónica se vuelve cada vez más grande y la forma de onda se volverá cada vez más sucia.Onda cuadrada: 0-1MHzUtiliza un filtro de paso bajo de 70 MHz para mejorar la relación SN de la forma de ondaDAC de 10 bits, palabra de control de frecuencia de 32 bitsEl voltaje de entrada de referencia del comparador es generado por una resistencia variable.Ajustar esta resistencia puede obtener diferentes ondas cuadradas de ciclo de trabajo.Nota: En el caso de emitir una onda sinusoidal, conéctelo al puerto IO de la salida de onda cuadrada y ajústelo directamenteEl potenciómetro azul puede emitir una onda cuadrada.El módulo AD9850 utiliza cristal activo de 125 MHz, el módulo AD9851 utiliza cristal activo de 30 MHZLas principales diferencias de AD9850 y AD9851:La frecuencia de reloj del AD9850 es de hasta 125 MHz y la frecuencia de reloj del AD9851 es de hasta 180 MHz (30 MHz * 6).La frecuencia de salida más alta AD9851 es mayor que AD9850.AD9850 no tiene 6 octavas, AD9851 sí
