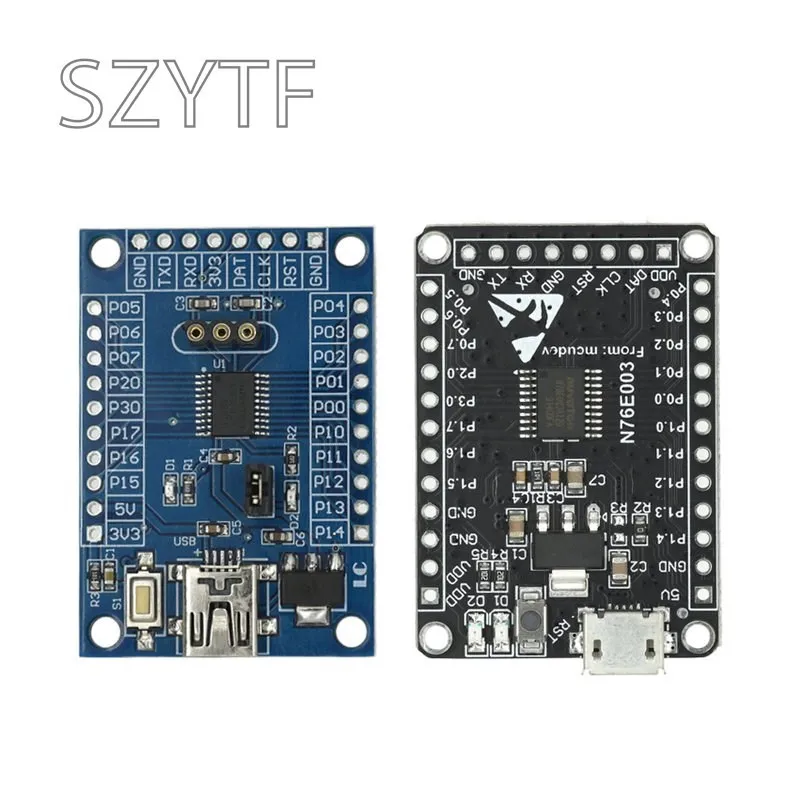

Placa de desarrollo de microcontrolador N76E003AT20, placa de expansión N76E003 51 C51, sistema de 8051 núcleos, microordenador de un solo Chip

N76E003 es el producto de la serie MCU 1T 8050 de alta velocidad de Nuvoton, que proporciona ROM Flash de 18 KB, Flash de datos configurable y SRAM de alta capacidad de 1 KB, admite un amplio voltaje de funcionamiento de 2,4 V a 5,5 V y una temperatura de funcionamiento de -40° C a 105° C, y tiene alta resistencia Capacidad de interferencia 7KV ESD/4KV EFT.El N76E003 proporciona hasta 18 pines de E/S en un paquete de 20 pines;la periferia incluye puertos serie duales, salida SPI, I2C y PWM de 6 canales;cristal RC de 16 MHz de alta precisión incorporado con error superior al 2% y ADC de 12 bits de 8 canales de alta resolución;autoafriado, detección de subtensión y otras funciones;TSSOP20 (4 mm * 6.Paquetes pequeños de 5 mm) y 0FN20 (3 mm * 3 mm), tanto de alto rendimiento como de flexibilidad de diseño.

Parámetros del producto:

1T/8051: MCU 1T, núcleo clásico 8051;

ROM Flash de 18 KB: mejor que 8 KB de Flash y 18 KB de espacio de memoria flash, todos se pueden usar como espacio de almacenamiento de datos;

1024B SRAM;

17 + 1 puertos de entrada: mejores que admitir hasta 16 GPI0;

2 * UART, SPI, I2C: mejor que SPI / I2C / UART (uno más de UART);

8 canales de ADC de 12 bits: mejor que 5 canales de ADC de 10 bits;

6 canales de PWM de servicio individual: mejores que 3 salidas PWM;

LIRC de 10 KHz para reinicio WDT/WKT;

16 MHz HIRC ± 1% Temperatura ambiente.Suelo 2% condición completa;

Rango de voltaje de suministro más amplio de 2,4 V a 5,5 V;

TSSOP20 / QFN20;

ESD y EFT: HBM/8KV MM/400V, más de 4KV, excelentes capacidades de protección ESD y EFT, antiinterferencias y ESD;

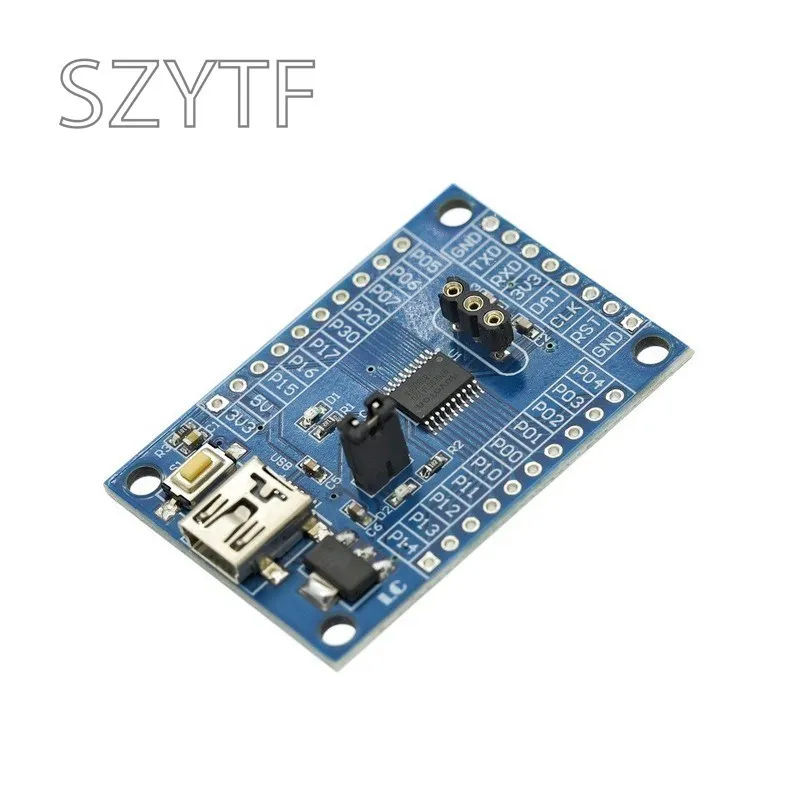

Interfaz de fuente de alimentación MINI USB integrada, botón de reinicio y chip regulador de voltaje AMS1117-3.3V:

Interfaz de oscilador de cristal externo integrada y tapa de puente LED programable (pie P12) (controlar el LED a través del puerto de E/S cuando está enchufado)

Todos los puertos de E/S se conducen a través de cabezales de clavija de 2,54 mm.

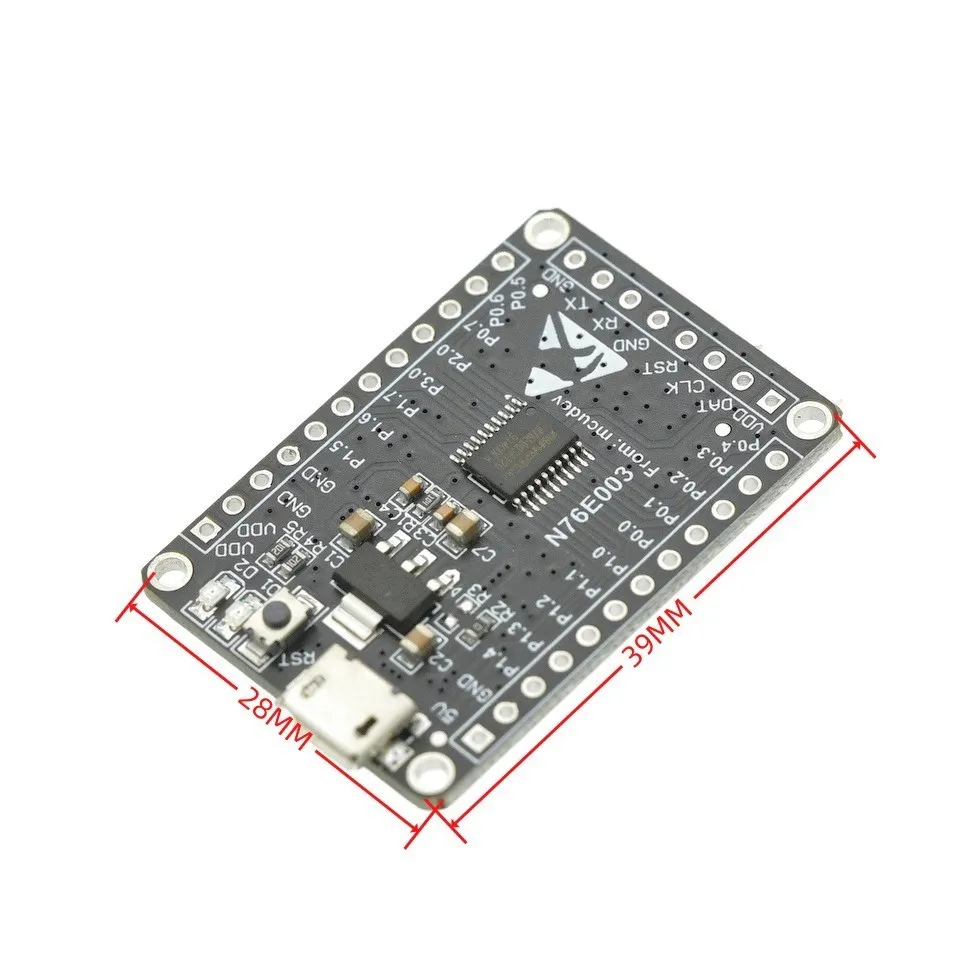

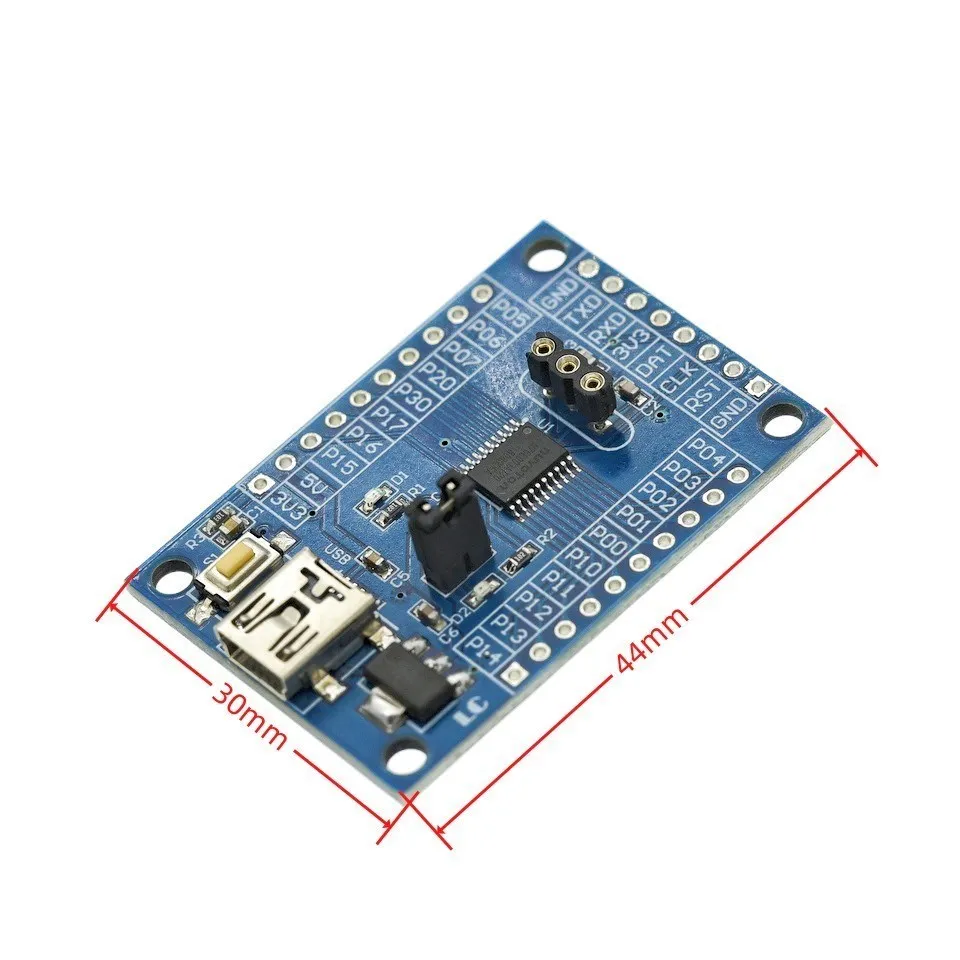

Tamaño del tablero: 43 mm x 29,8 mm

Comparado con STM8S003F3P6

STM8S003F3P6: —20 pines en total, compatible con hasta 16 GPIO y 16 interrupciones externas;

2 temporizadores de 16 bits [TIM1/TIM2], pueden emitir hasta 3 señales PWM;

5 canales ADC, compatible con SPI/I2C/UART; FLASH 8KBYTE, 1K RAM, 128 BYTE EEPROM; Oscilador integrado de alta velocidad de 16M, WDG, etc.

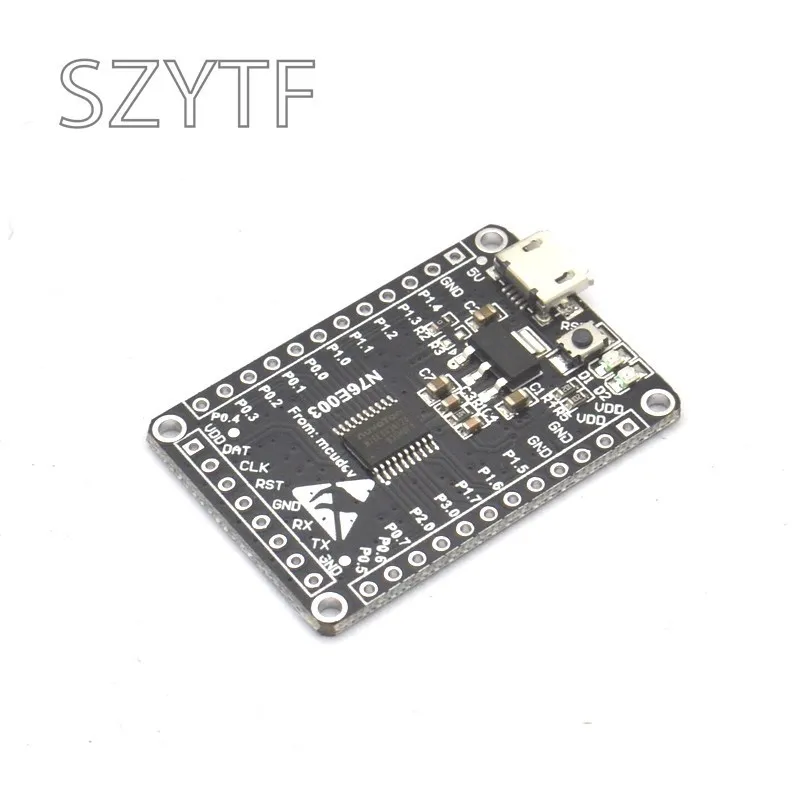

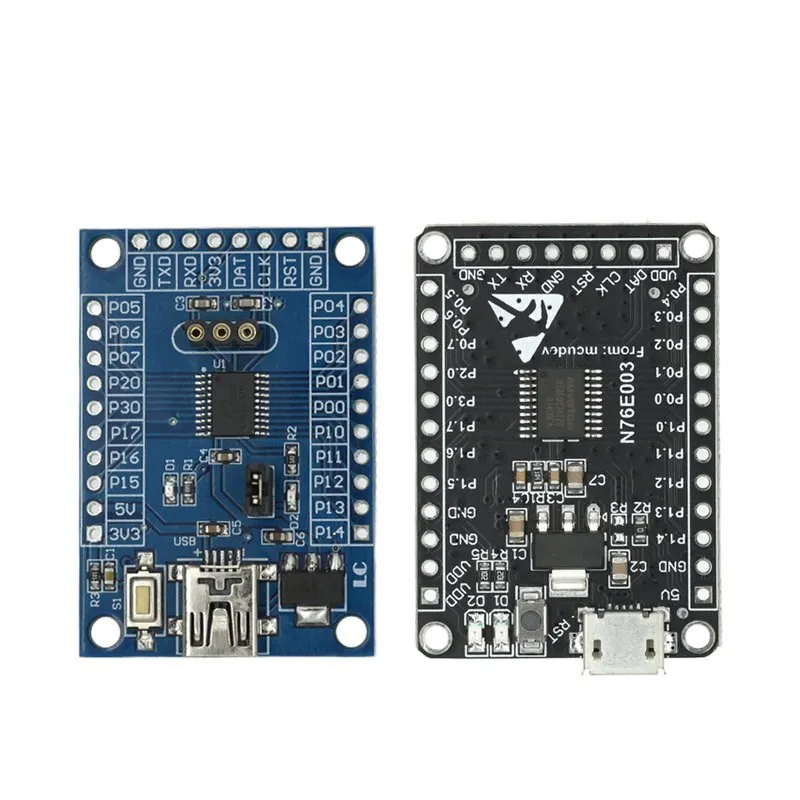

Definición de pines:

5V/3,3V: voltaje de funcionamiento positivo;

GND: voltaje de trabajo negativo;

TX: pin de envío del puerto serie del módulo, se puede conectar al RXD del microcontrolador;

RX: pin de captación del puerto serie del módulo, que se puede conectar al TXD del microcontrolador;

DAT, CLK, RST: puerto de descarga del programa Nu-Link;
