Descripción

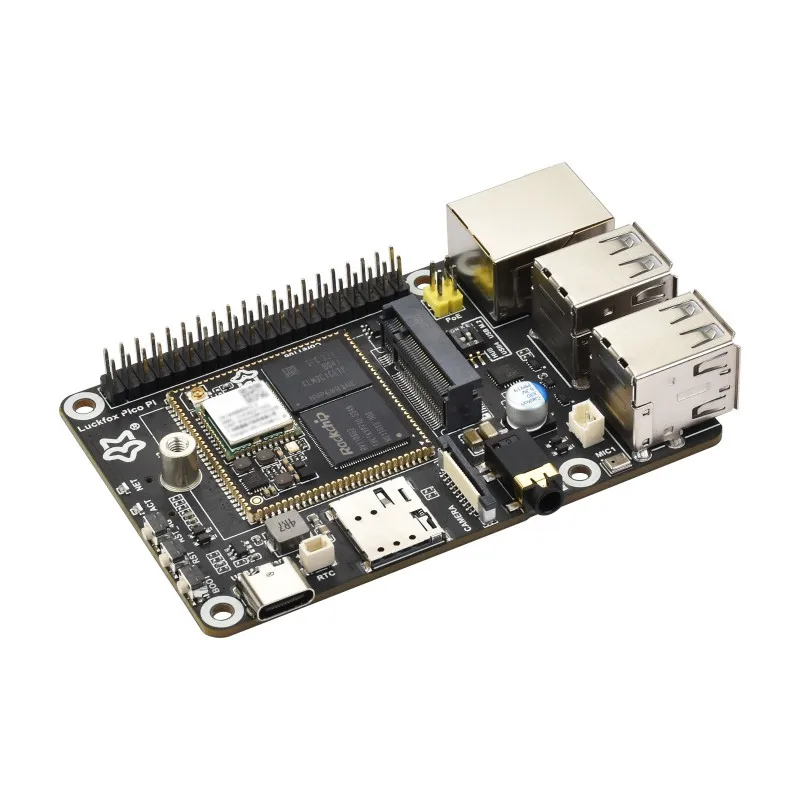

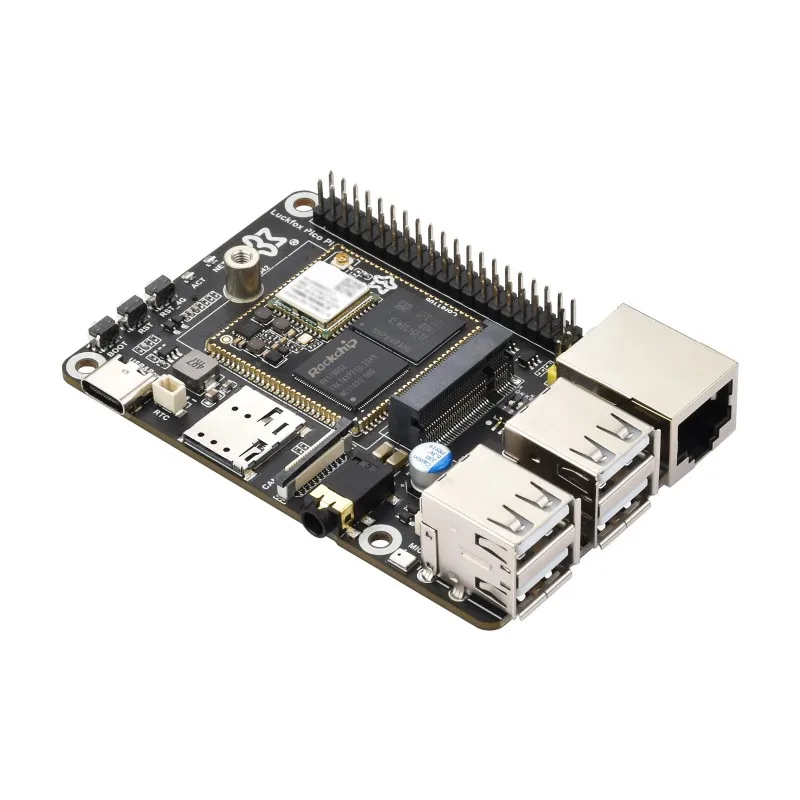

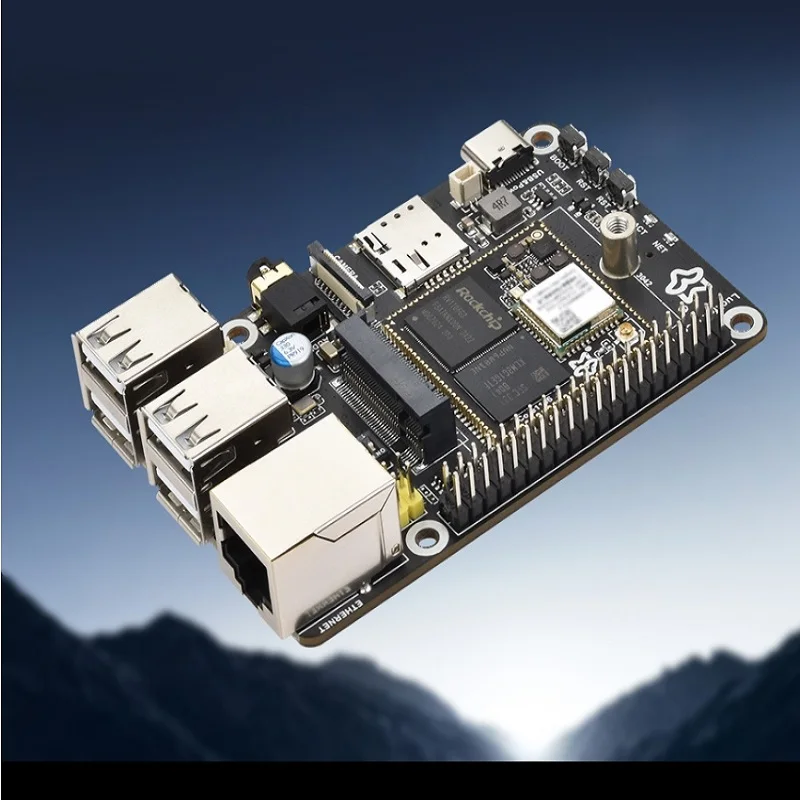

El Luckfox Pico Pi es una placa de microdesarrollo Linux rentable, basada en el chip Luckfox Core1106 para proporcionar una plataforma de desarrollo simple y eficiente para los desarrolladores.Admite una variedad de interfaces que incluyen MIPI CSI, GPIO, UART, SPI, I2C, USB y una ranura M.2 para módulo 4G, etc., lo cual es ideal para una amplia gama de aplicaciones integradas.
Modelo
Luckfox Pico Pi A
Luckfox Pico Pi B
Procesador
RV1106G3
RV1106G2
NPU
1TOPS
0,5 HABITIONES
Memoria
256 MB DDR3L
128 MB DDR3L

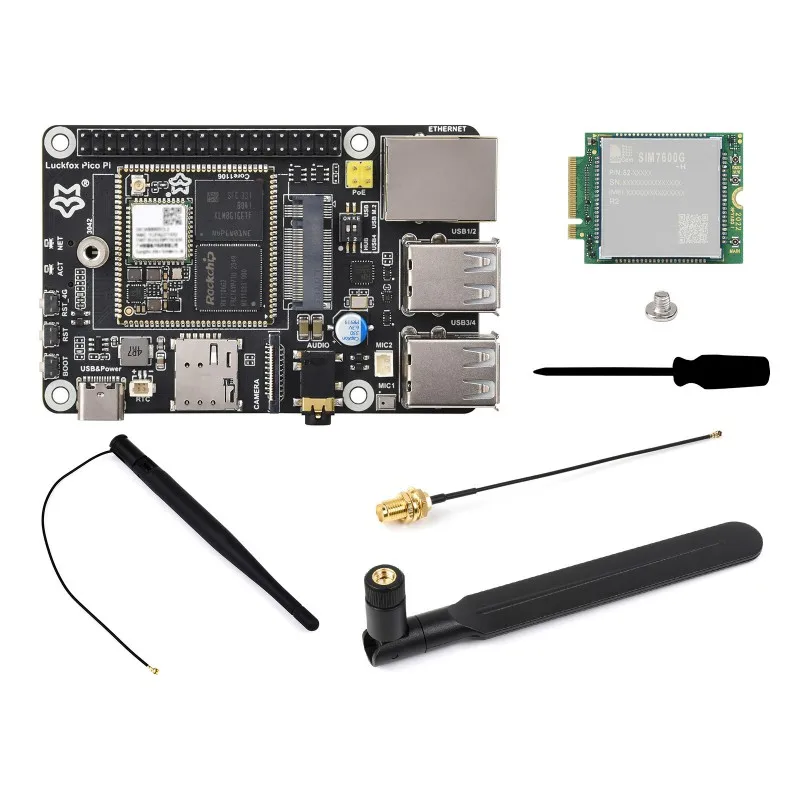

El SIM7600G-H-M.2 es un módulo LTE Cat 4 que admite modos de comunicación inalámbrica de LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS y EDGE, etc.Adopta el factor de forma M.2 y se puede integrar en la serie Luckfox Pico Pi.
Módulo Bluetooth integrado Wi-Fi 6 de 2,4 GHz y Bluetooth 5.2/BLE, que proporciona una conexión estable y una transmisión eficiente
Más flexible para fuente de alimentación
* El módulo PoE NO está incluido.
Permite la expansión del almacenamiento a través de la tarjeta TF
* Solo admite expansión de almacenamiento, no admite el sistema de arranque desde la tarjeta TF.
Conmutación flexible de puertos USB-C / 4 × USB-A HOST mediante interruptor DIP
El puerto USB-A-4 se puede cambiar a la ranura M.2 del módulo 4G mediante un interruptor DIP, compatible con SIM7600G-H-M.2 Módulo 4G
Micrófono integrado + cabezal de expansión de micrófono + conector de salida de audio de 3,5 mm, cumple con una variedad de escenarios de aplicaciones de audio

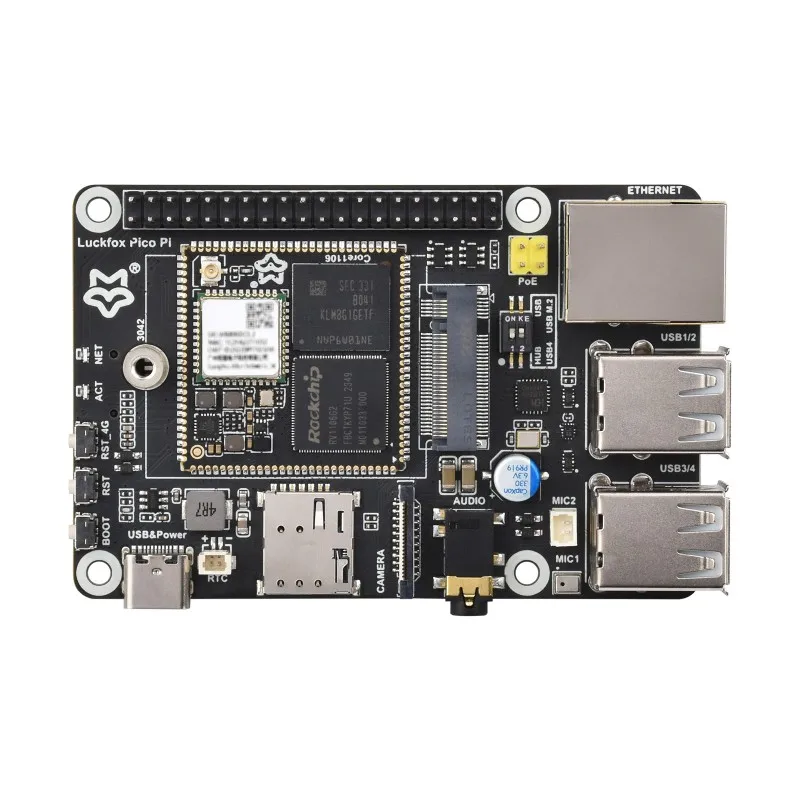

Núcleo1106
Módulo central RV1106G3/RV1106G2, opcional para módulo inalámbrico Wi-Fi/BluetoothLED NET 4G
para indicar el estado operativo del módulo 4GUSER-LED
para indicar el estado operativo del sistema en la imagen predeterminada, indicador programableBotón 4G-RESET
para reiniciar el módulo 4GBotón RESET
para reiniciar el sistema Core1106Botón BOOT
Presiónelo al encender o restablecer para ingresar al modo de descargaPuerto USB tipo C
para fuente de alimentación y grabación de programasConector de batería RTC
Ranura para tarjeta SIM
Interfaz de cámara CSI
MIPI CSI 2 carriles
Conector de audio de 3,5 mm
Salida de audio de un solo canalConector de expansión del micrófono
Micrófono a bordo
Puertos de host USB-A
Amplía 4 puertos USB-A a través del chip USB-HUBPuerto Ethernet RJ45 100M
Interruptores DIP
Conmutador 1: para cambiar puerto USB-C y 4 puertos USB-A
Conmutador 2: para cambiar puerto USB-A-4 y ranura M.2 del módulo 4GRanura M.2 del módulo 4G
Admite módulo SIM7600G-H-M.2 4GEncabezado del módulo PoE

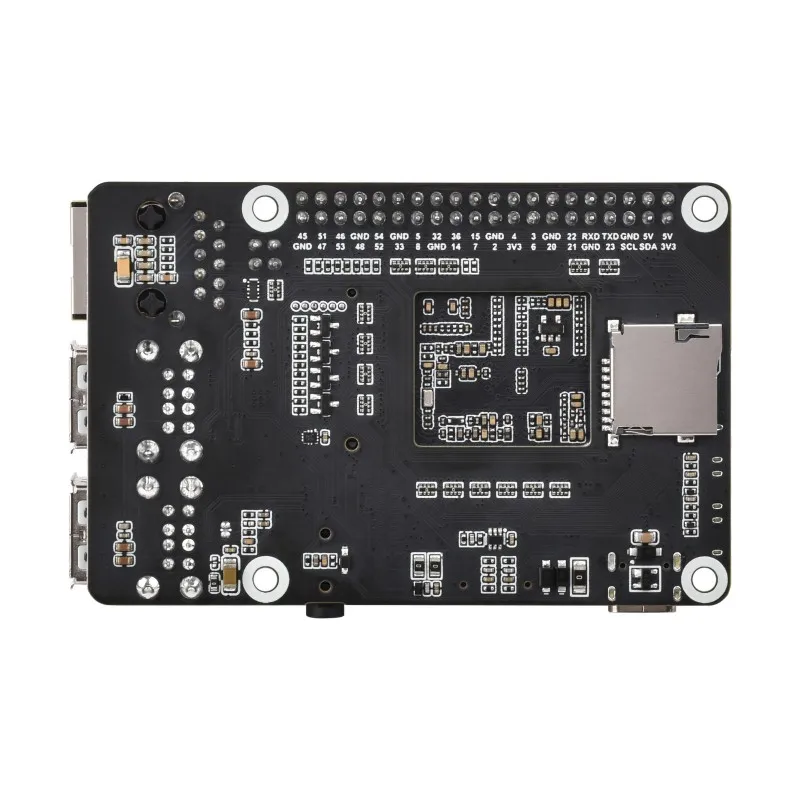

encabezado GPIO de 40 pines
Compatible con algunos sombreros Raspberry PiRanura para tarjeta TF
Admite solo expansión de almacenamiento
PRODUCTO
Chip principal
Memoria
NPU
ISP
Almacenamiento predeterminado
CARACTERÍSTICAS
Luckfox Pico Mini A
RV1103G1
64 MB
0.5TOPS, admite int4, int8 e int16
Entrada 4M a 30 fps (máx.)
Tarjeta TF (no incluida)
Puerto tipo C integrado, interfaz MIPI CSI, GPIO, etc.
Luckfox Pico Mini B
FLASH SPI NAND (128MB)
Luckfox Pico
Tarjeta TF (no incluida)
Puerto tipo C integrado, interfaz MIPI CSI, GPIO, etc.
Luckfox Pico Plus
FLASH SPI NAND (128MB)
Puerto tipo C integrado, interfaz MIPI CSI, GPIO, puerto Ethernet, etc.
Luckfox Pico Pro
RV1106G2
128 MB
Entrada 5M a 30 fps (máx.)
FLASH SPI NAND (256MB)
Puerto tipo C integrado, interfaz MIPI CSI, GPIO, puerto Ethernet, encabezado de batería RTC, etc.
Luckfox Pico Ultra B
EMMC (8 GB)
Conector PoE integrado, puerto tipo C, interfaz MIPI CSI, GPIO, puerto Ethernet, conector de altavoz, conector de batería RTC, etc.
Luckfox Pico Ultra BW
WiFi integrado, conector PoE, puerto tipo C, interfaz MIPI CSI, GPIO, puerto Ethernet, conector de altavoz, conector de batería RTC, etc.
Núcleo11060208
eMMC integrado, adaptando varias interfaces a través de orificios almenados, como USB, PHY, salida de audio LINEOUT, entradas de audio MIC de 2 canales, MIPI CSI de 2 canales y 2 canales, RGB, RTC, etc.
Núcleo11061208
WiFi y eMMC integrados, adaptando varias interfaces a través de orificios almenados, como USB, PHY, salida de audio LINEOUT, entradas de audio MIC de 2 canales, MIPI CSI de 2 canales y 2 canales, RGB, RTC, etc.
Luckfox Pico Pi B
Ranura M.2 del módulo 4G integrado, encabezado del módulo PoE, Type-C, USB-A HOST, MIPI CSI, GPIO, puerto de red, conector de audio de 3,5 mm, micrófono SMD, conector de micrófono, conector de batería RTC, etc.
Luckfox Pico Pi B W
Módulo Wi-Fi integrado, ranura M.2 del módulo 4G, encabezado del módulo PoE, tipo C, USB-A HOST, MIPI CSI, GPIO, puerto de red, conector de audio de 3,5 mm, micrófono SMD, conector de micrófono, conector de batería RTC, etc..
Luckfox Pico Max
RV1106G3
256MB
1TOPS, admite int4, int8 e int16
FLASH SPI NAND (256MB)
Puerto tipo C integrado, interfaz MIPI CSI, GPIO, puerto Ethernet, encabezado de batería RTC, etc.
Luckfox Pico Ultra
EMMC (8 GB)
Conector PoE integrado, puerto tipo C, interfaz MIPI CSI, GPIO, puerto Ethernet, conector de altavoz, conector de batería RTC, etc.
Luckfox Pico Ultra W
WiFi integrado, conector PoE, puerto tipo C, interfaz MIPI CSI, GPIO, puerto Ethernet, conector de altavoz, conector de batería RTC, etc.
Núcleo11060408
eMMC integrado, adaptando varias interfaces a través de orificios almenados, como USB, PHY, salida de audio LINEOUT, entradas de audio MIC de 2 canales, MIPI CSI de 2 canales y 2 canales, RGB, RTC, etc.
Núcleo11061408
WiFi y eMMC integrados, adaptando varias interfaces a través de orificios almenados, como USB, PHY, salida de audio LINEOUT, entradas de audio MIC de 2 canales, MIPI CSI de 2 canales y 2 canales, RGB, RTC, etc.
Luckfox Pico Pi A
Ranura M.2 del módulo 4G integrado, encabezado del módulo PoE, Type-C, USB-A HOST, MIPI CSI, GPIO, puerto de red, conector de audio de 3,5 mm, micrófono SMD, conector de micrófono, conector de batería RTC, etc.
Luckfox Pico Pi A W
Módulo Wi-Fi integrado, ranura M.2 del módulo 4G, encabezado del módulo PoE, tipo C, USB-A HOST, MIPI CSI, GPIO, puerto de red, conector de audio de 3,5 mm, micrófono SMD, conector de micrófono, conector de batería RTC, etc..
