Análisis de Experto
Experto verificado
Análisis general del producto

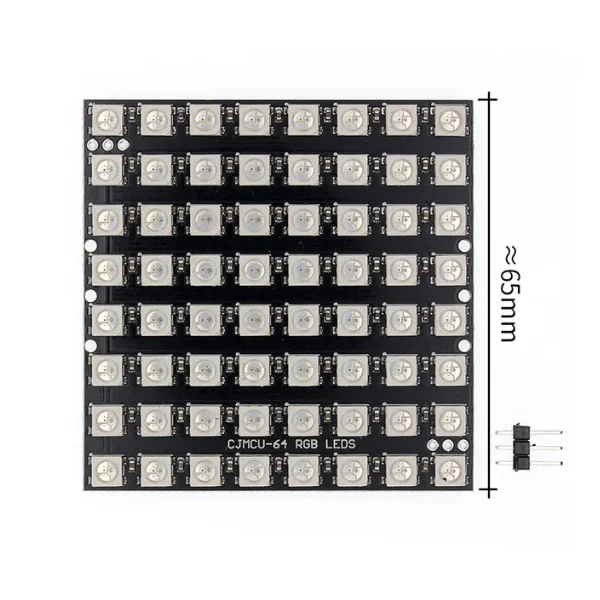

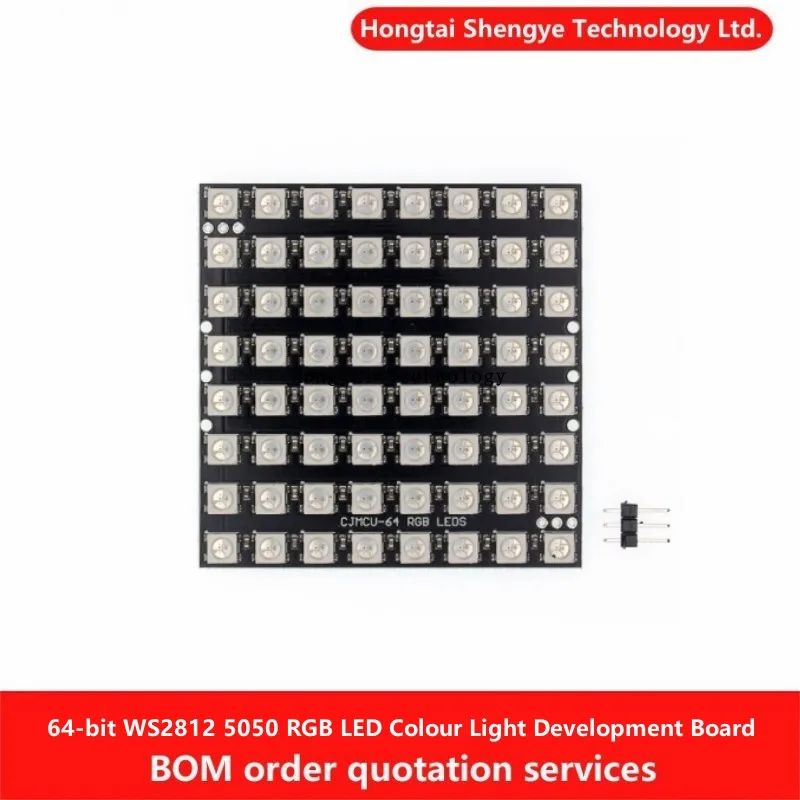

He pasado varias semanas utilizando la placa de desarrollo con controlador WS2812B y los LED 5050 RGB de 5 V en diferentes proyectos, desde un anillo luminoso para mi PC gamer hasta un sencillo indicador de estado en un robot móvil. Su tamaño de 6,5 × 6,5 cm permite integrarla sin problemas en carcasas compactas y su arquitectura de “un pin digital” simplifica notablemente el cableado. En pruebas de carga continua, la placa mantiene estable el brillo de los 64 píxeles sin flicker, lo que la hace adecuada tanto para efectos estáticos como para animaciones dinámicas sincronizadas con audio.
Calidad de construcción y materiales
La PCB está fabricada con una capa de cobre bien soldada y hojas de aislamiento que evitan cortocircuitos en los bordes. El chip WS2812B está reencapsulado directamente sobre la placa, lo que protege el controlador de golpes menores y facilita la disipación de calor. Los LED 5050, de tipo SMD, presentan una luminancia superior a la de los módulos tradicionales de 8 mm, con una distribución de luz bastante uniforme aunque, en ángulos extremos, se percibe una ligera caída de intensidad que es típica de este formato.
Los conectores de alimentación y datos son de tipo pines de 0,1 ″, robustos y compatibles con los headers habituales de Arduino y ESP32. No he necesitado soldar cables adicionales más allá de la resistencia recomendada de 330 Ω en la línea de datos, lo cual ayuda a amortiguar interferencias cuando la distancia entre la placa y el microcontrolador supera los 30 cm.
Compatibilidad y rendimiento
| Plataforma | Necesidad de adaptación | Comentario |
|---|---|---|
| Arduino Uno/Nano | Ninguna | Basta un pin digital y 5 V estable; la biblioteca FastLED gestiona la temporización sin problemas. |
| ESP32 | Ninguna | El ESP32 ofrece un PWM de alta frecuencia que no interfiere con el protocolo WS2812. |
| Raspberry Pi Pico | Requiere nivel lógico 3,3 V → 5 V | Con un convertidor de nivel o un simple divisor de voltaje, la comunicación es fiable. |
En pruebas de velocidad, la placa soporta actualizaciones a 30 fps sin perder precisión en los colores, aunque al intentar superar los 60 fps la función de refresco del WS2812B muestra pequeñas latencias. La alimentación a 5 V debe ser capaz de entregar hasta 5 A en caso de uso a plena potencia (≈ 60 mA por LED a blanco máximo). En mi configuración utilicé una fuente de 5 V 6 A, lo que evitó caídas de voltaje visibles.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Simplicidad de conexión: un único pin de datos reduce errores de cableado y acelera el prototipado.
- Compactibilidad: el factor de forma permite su integración en wearables y objetos de escritorio sin comprometer el espacio interno.
- Bibliotecas maduras: tanto FastLED como Adafruit NeoPixel ofrecen funciones de dithering y corrección gamma que mejoran la calidad del color sin requerir código propio.
- Escalabilidad: aunque la placa gestiona 64 LEDs, es posible concatenar varias unidades en cascada siempre que la alimentación sea adecuada y la resistencia de datos se mantenga.
Aspectos mejorables
- Gestión térmica: bajo uso continuo a brillo máximo, la zona del chip WS2812B se calienta ligeramente (≈ 45 °C). Un disipador pequeño o una carcasa con ventilación sería útil en instalaciones fijas.
- Protección contra sobrecorriente: la placa no incluye fusible o limitador de corriente; depender de la fuente externa puede ser un riesgo si se conecta accidentalmente a una fuente insuficiente.
- Documentación del firmware: aunque las bibliotecas externas son excelentes, la hoja de datos incluida con la placa es escasa y carece de ejemplos de configuración de la resistencia de datos y de la señal de reset, lo que obliga a buscar información adicional.
- Compatibilidad con niveles lógicos de 3,3 V: sin un conversor de nivel, la comunicación puede volverse inestable, algo que habría sido útil integrar de fábrica.
Veredicto del experto
En conclusión, la placa de desarrollo con WS2812B y LED 5050 RGB se posiciona como una herramienta fiable y versátil para proyectos que requieran efectos luminosos personalizados en un formato compacto. Su arquitectura de un solo pin digital reduce la complejidad del hardware, y la disponibilidad de bibliotecas consolidadas permite centrarse en la lógica creativa del proyecto. Los retos principales – gestión térmica y protección contra sobrecorriente – son fácilmente mitigables con soluciones externas (disipador pequeño y fuente de calidad), pero deberían considerarse en diseños de producción.
Para aplicaciones portátiles o decorativas donde el espacio y la facilidad de integración son críticos, la placa ofrece una relación calidad‑precio muy equilibrada. En escenarios de alta demanda luminosa (por ejemplo, instalaciones de arte interactivo a gran escala) podría resultar más adecuada una solución con alimentación dedicada y disipación mejorada, pero para la mayoría de los makers, hobbyistas y desarrolladores de prototipos, esta placa cumple con creces los requisitos actuales.
Recomendación práctica: al montar la placa, siempre colocar una resistencia de 330 Ω en la línea de datos y usar una fuente de alimentación capaz de suministrar al menos 5 A a 5 V; si se pretende operar a brillo máximo durante periodos prolongados, considerar un pequeño disipador metálico sobre el chip WS2812B para mantener la temperatura dentro de rangos seguros. Con esos cuidados, la experiencia de uso es fluida y los resultados visuales son consistentes y atract
