Placa de desarrollo de GP-02-Kit, módulo de sincronización BDS GNSS de modo Dual, receptor de navegación de posicionamiento por satélite, módulo SOC, 5 uds./1 ud.

Name: Placa de desarrollo de GP-02-Kit, módulo de sincronización BDS GNSS de modo Dual, receptor de navegación de posicionamiento por satélite, módulo SOC,
Brand: EC Buying
SKU: 384010
Price: 0.33 EUR
Availability: InStock
Rating: 5.0 (2 reviews)

Placa de desarrollo de GP-02-Kit, módulo de sincronización BDS GNSS de modo Dual, receptor de navegación de posicionamiento por satélite, módulo SOC, 5 uds./1 ud.

2 opiniones

En Stock

0,33 €

~~0,44 €~~ -75.00%

Comprar ahora

Con la garantía de

21 unidades vendidas

Última actualización: 2026-01-03T00:09:22.344Z

Descripción

GPS+BDS+GLONASS módulo de sincronización GPS de modo dual ATGM336H GP-02

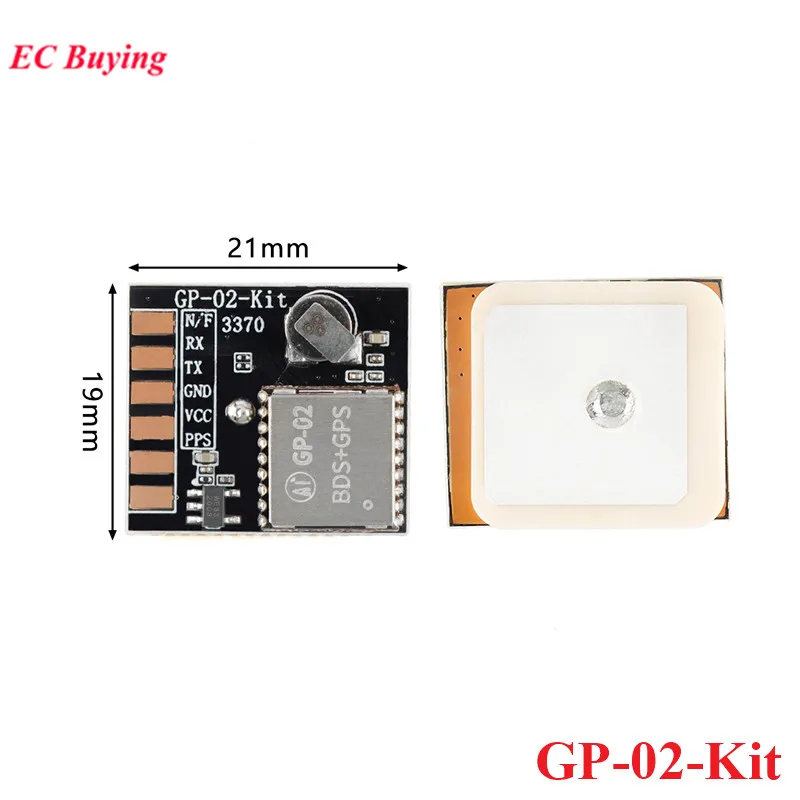

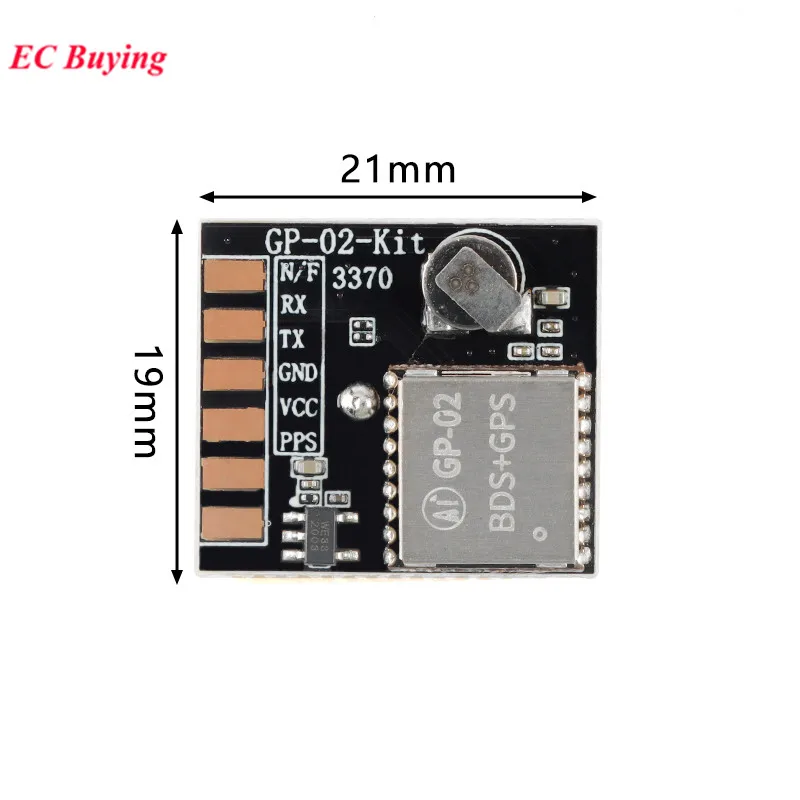

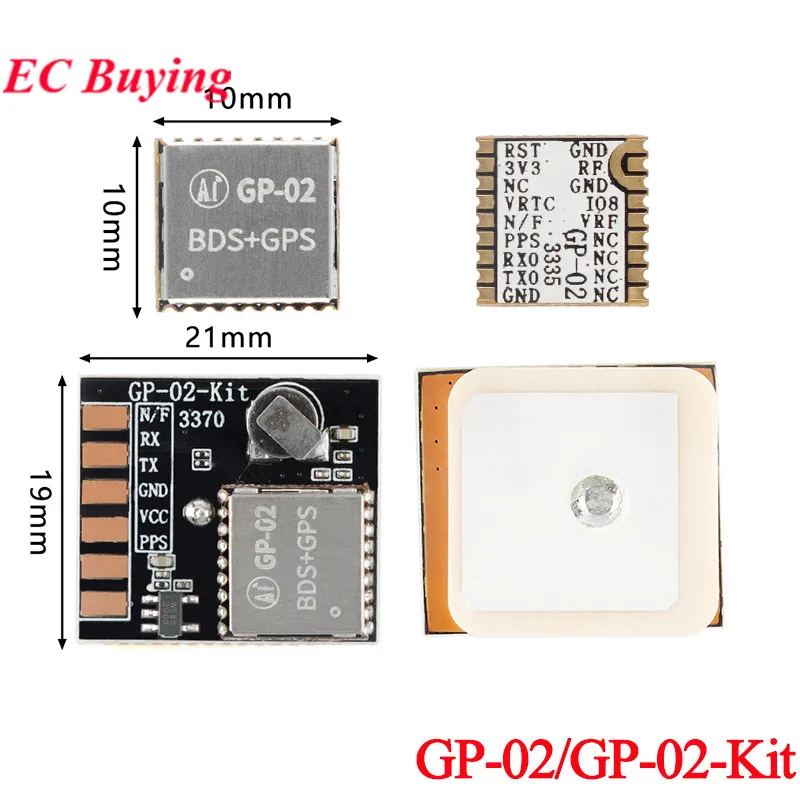

1.Descripción general del producto GP-02-Kit es una placa de desarrollo SOC altamente integrada con antena cerámica y receptor de navegación por satélite multimodo BDS/GNSS de alto rendimiento.El chip principal es AT6558Rchip de posicionamiento satélite.Front-end de radiofrecuencia integrado, procesador de banda base digital, CPU RISC de 32 bits, gestión de energía y funciones activas de detección y protección de antena.Admite una variedad de sistemas de navegación por satélite, incluido el sistema de navegación por satélite (BDS) BeiDou de China, el GPS de los Estados Unidos y el GLONASS de Rusia, que pueden realizar un posicionamiento conjunto de múltiples sistemas.GP-02-Kit sigue el protocolo NMEA y envía instrucciones a través de comunicación en serie para controlar el contenido de trabajo de la placa de desarrollo.

Característica:

Rayo bajo 25mAPrecisión de posición 2.5MAlta sensibilidadAutoinspección y protección de la antenaPrecisión de sincronización Salida de 30 ns 10 HzReemplace directamente el módulo GPS de la serie MAX, compatibilidad con pin-pin de señal de interfaz principal, ajuste del orificio de montaje

Aplicaciones:

montado en el vehículofijación a domicilio del barco y pilotina.Dispositivos portátilesCompartir bicicletateléfono móvil, tableta, etc.

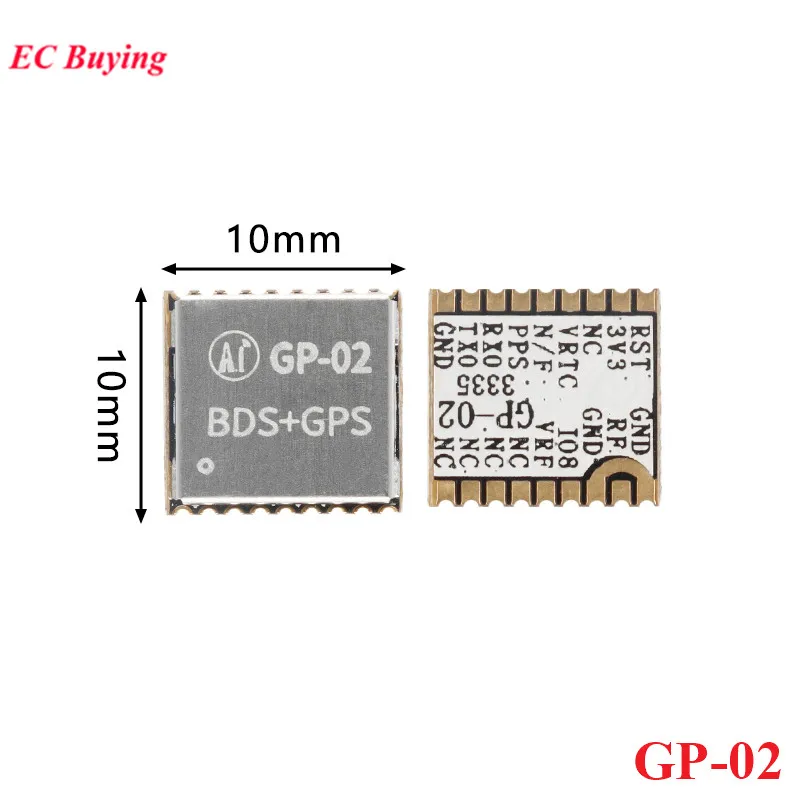

El módulo GP-02 tiene un total de 6 interfaces.Como se muestra en el diagrama de pines, la función del pinLa tabla de definición es la definición de la interfaz

6.Guía de diseño6.1. fuente de alimentaciónEl voltaje recomendado es de 5V.6.2.Uso de GPIOLa placa de desarrollo está conectada a la interfaz de comunicación RX para acceder a 22Ω deel TX, y ha seguido corriendo

Figura 6 Curva de soldadura por reflujoAvisoAjuste el tiempo de equilibrio para garantizar la racionalización del gas cuando se derrita la pasta de soldadura.SiHay demasiados espacios en la PCB, el tiempo de equilibrio se puede aumentar.Teniendo en cuenta que el producto se coloca en el área de soldadura durante mucho tiempo (la temperatura espor encima de 180°C), para evitar daños a los componentes y a la placa inferior, elEl tiempo de colocación debe acortarse tanto como sea posible.Características importantes de la curva:

Velocidad de subida=1 ～ 4°C/seg, 25°C a 150°C

Temperatura media de precalentamiento=140°C a 150°C, 60seg. ～ 90 segundos

Fluctuación de temperatura=225°C a 250°C, unos 30 segundos

Velocidad de descenso=2 ～ 6°C/seg, hasta 183°C, alrededor de 15 segundos

Tiempo total=alrededor de 300 segundos8.Información de embalajeEl embalaje del GP-02-Kit consiste en insertar el embalaje de la bolsa electrostática de algodón perlado.9. Modelos relacionados
