Descripción
Información del producto de la placa de desarrollo de evaluación integrada TMDSDOCK28069
parámetro central

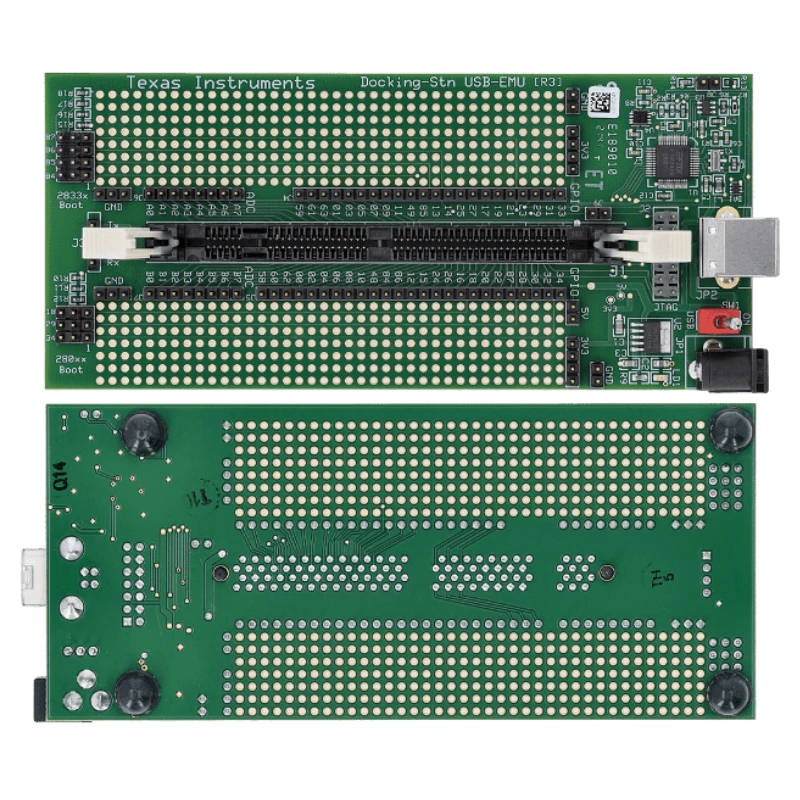

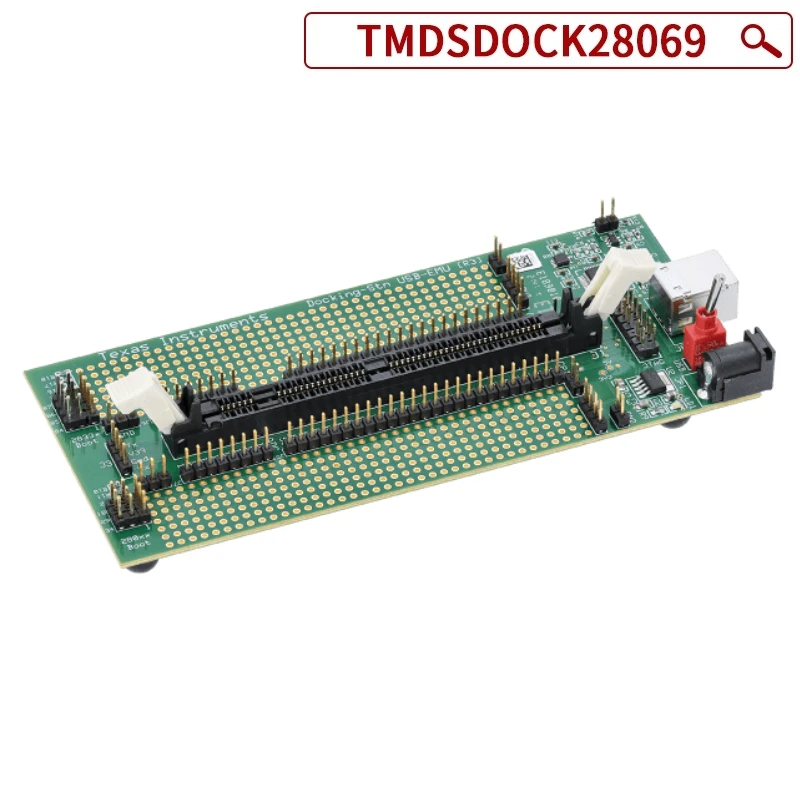

La placa de evaluación y desarrollo integrada TMDSDOCK28069 se basa en el microcontrolador Piccolo TMS320F28069, que utiliza un núcleo C28x de 32 bits y se puede clonar a 90 MHz, lo que proporciona 180 MIPS de rendimiento de procesamiento para manejar de manera eficiente los requisitos informáticos de algoritmos de control complejos.En términos de almacenamiento, la memoria flash integrada de 256 KB y 100 KB de RAM brindan suficiente espacio para el almacenamiento y el procesamiento de datos de programas, y también incluye 2 KB de ROM programable de una sola vez (OTP), que se puede utilizar para almacenar información de configuración clave.En términos de compatibilidad de desarrollo, el entorno de desarrollo integrado Code Composer Studio (CCS) es totalmente compatible.Con la ayuda del emulador J-TAG XDS100V1 integrado, el código se puede programar y depurar rápidamente en línea, y el proceso de desarrollo se puede completar sin hardware adicional.La configuración de la interfaz es rica, no solo proporciona una interfaz de extracción de señal completa y un área de placa de pruebas para una fácil verificación del prototipo, sino que también integra UART, SPI, CAN, I2C y otras interfaces de comunicación para cumplir con los diferentes requisitos de conexión periférica.
Parámetros técnicos
El TMDSDOCK28069 tiene una excelente adaptabilidad ambiental, con un rango de temperatura de funcionamiento de -40° C a 125° C, asegurando un funcionamiento estable en entornos hostiles de grado industrial.La asignación de recursos de hardware está equilibrada, equipada con un módulo ADC de resolución de 12 bits y admite hasta 3.Velocidad de muestreo de 46 MSPS y hasta 16 canales, lo que permite la adquisición precisa de señales analógicas;Tiene 16 canales PWM (8 de los cuales admiten PWM de alta resolución), con 3 módulos de captura mejorados y 2 módulos de pulso codificadores de cuadratura, lo que brinda soporte de hardware para aplicaciones sensibles a la sincronización, como el control del motor.El mecanismo de seguridad y protección está completo, con una llave de seguridad integrada de 128 bits y una función de bloqueo, que puede proteger eficazmente el firmware contra ataques de ingeniería inversa y, al mismo tiempo, realizar procesamiento aritmético de punto flotante y paralelo de la CPU principal. a través del acelerador de ley de control programable (CLA) para mejorar la velocidad de respuesta del sistema.Excelente comodidad de desarrollo, módulo de administración de energía integrado, soporte para fuente de alimentación de amplio rango de voltaje, solo cuatro componentes externos y sin necesidad de compensación de bucle ni selección de componentes de inductancia, lo que simplifica enormemente el proceso de desarrollo.
escenario de aplicación
En el campo de la automatización industrial, con un diseño de temperatura amplio, interfaz multicomunicación y alta confiabilidad, la placa de desarrollo se puede utilizar como plataforma prototipo central del sistema de control industrial, que se utiliza para construir nodos de sensores inteligentes, recopilación de datos en tiempo real puntos finales y otros equipos. Su estable interfaz de bus CAN puede adaptarse a las necesidades de comunicación de los sitios industriales. En el campo del accionamiento de motores y la electrónica de potencia, confiando en ricos canales PWM, ADC de alta resolución y aceleradores CLA, algoritmos de control para motores BLDC, servosistemas, etc. Se puede verificar rápidamente y se pueden desarrollar funciones complejas como regulación de velocidad de conversión de frecuencia y retroalimentación de energía. Funciona bien en el control de motores de vehículos de nueva energía, el accionamiento de motores industriales y otros escenarios. En términos de educación, investigación científica y desarrollo de prototipos, la comunidad de código abierto proporciona un rico código de muestra y documentos técnicos, combinados con el área de la placa de pruebas integrada y un diseño de extracción de señal completa, que se ha convertido en una herramienta de enseñanza ideal para cursos de sistemas integrados en colegios y universidades, ayudando a los estudiantes a dominar el control en tiempo real, el procesamiento de señales digitales y otras tecnologías. Al mismo tiempo, también proporciona a los desarrolladores una plataforma de hardware para verificar rápidamente ideas innovadoras y acortar el ciclo de iteración del concepto al prototipo.
