Descripción

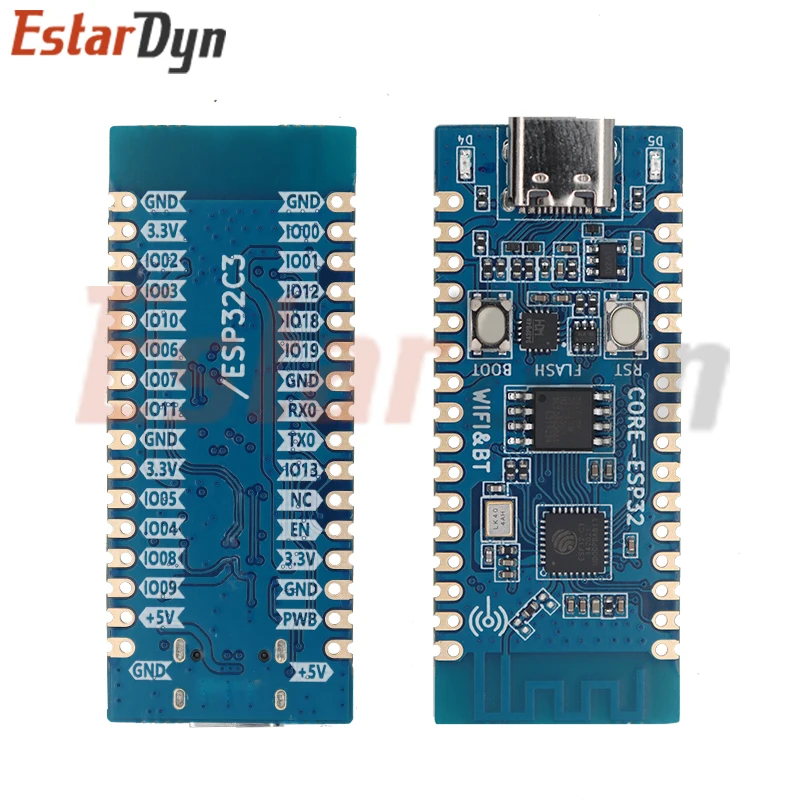

Placa de desarrollo,
Presta atención:
El modelo clásico (versión con puerto serie TTL a USB) debe instalar el controlador CH343 para descargar el firmware normalmente. El controlador CDC predeterminado solo puede imprimir el registro, pero la descarga fallará si la velocidad es demasiado lenta. Portal conductor
El nuevo modelo (conexión directa USB) se puede grabar directamente sin instalar el controlador. Puede usar Luatools para quemar normalmente, pero no puede usar LuatIDE. No hay diferencia, excepto que el firmware con la palabra USB debe seleccionarse al grabar.
1 canal SPI FLASH, 4MB incorporado, admite hasta 16MB
Interfaz UART de 2 vías, UART0 ~ UART1, entre los cuales el puerto de descarga es UART0
ADC de 12 bits de 6 canales, tasa de muestreo máxima 100KSPS
1 interfaz SPI de baja velocidad, compatible con modo maestro
Controlador IIC de 1 canal
Interfaz PWM de 4 vías

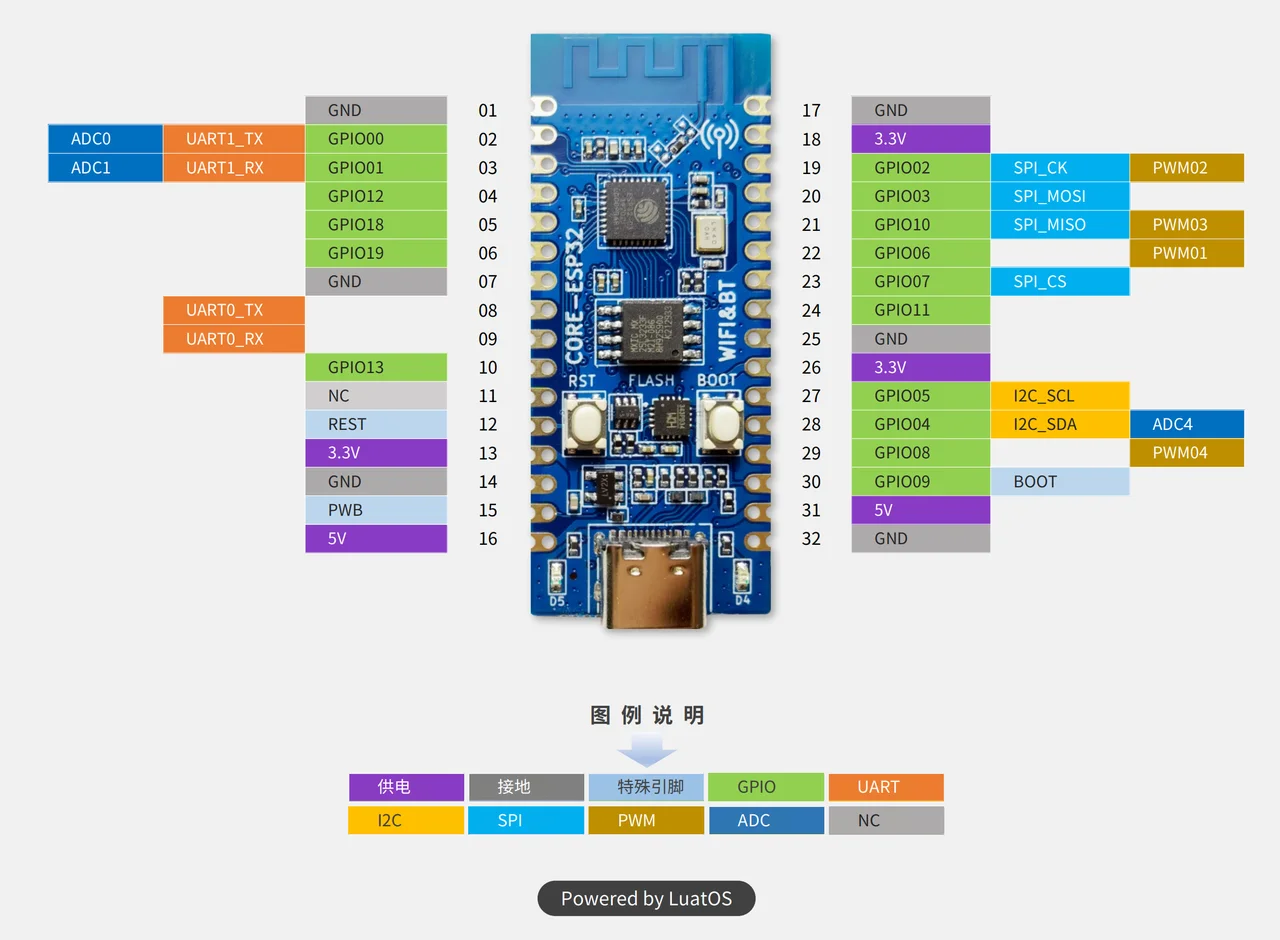

15 pines GPIO externos, que se pueden reutilizar
Indicador LED SMD de 2 vías
Botón de reinicio de 1 canal + botón de arranque de 1 canal
Puerto de depuración de descarga USB a TTL de 1 vía
Antena integrada PCB 2,4G
