Descripción

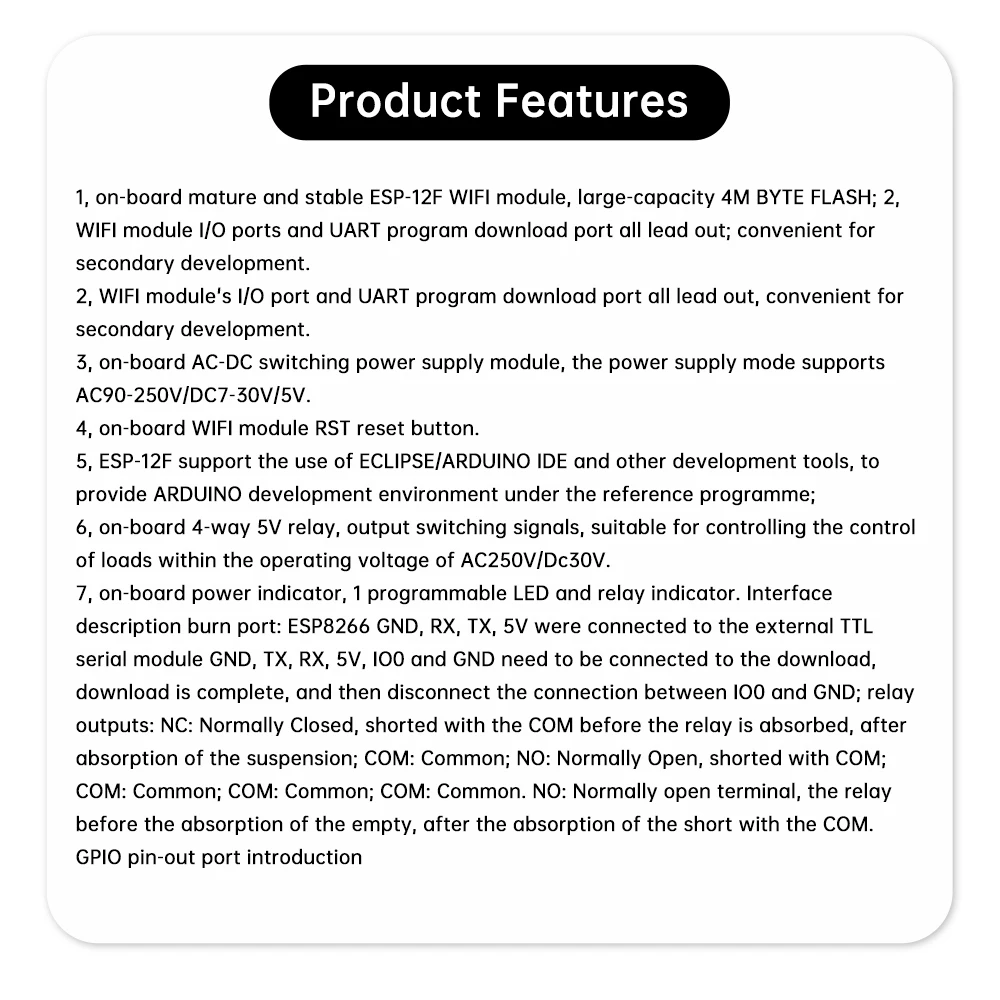

Características del producto:

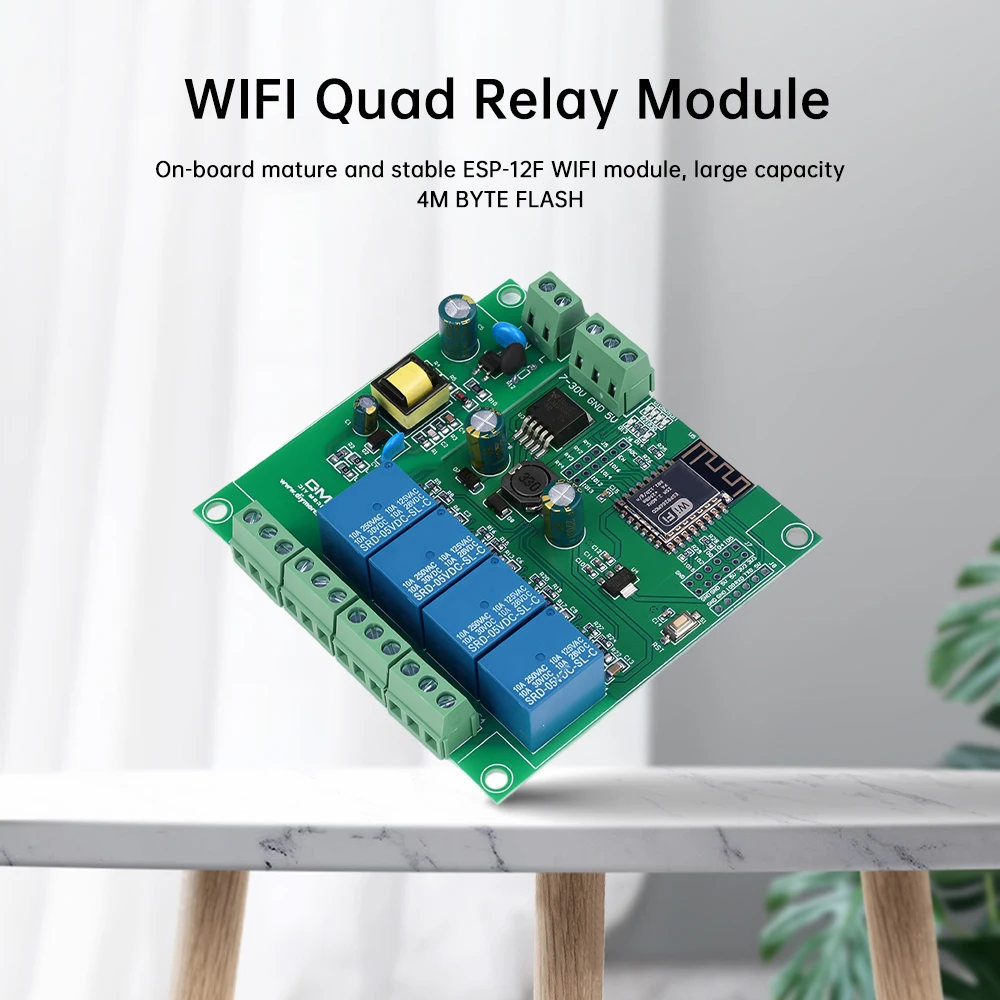

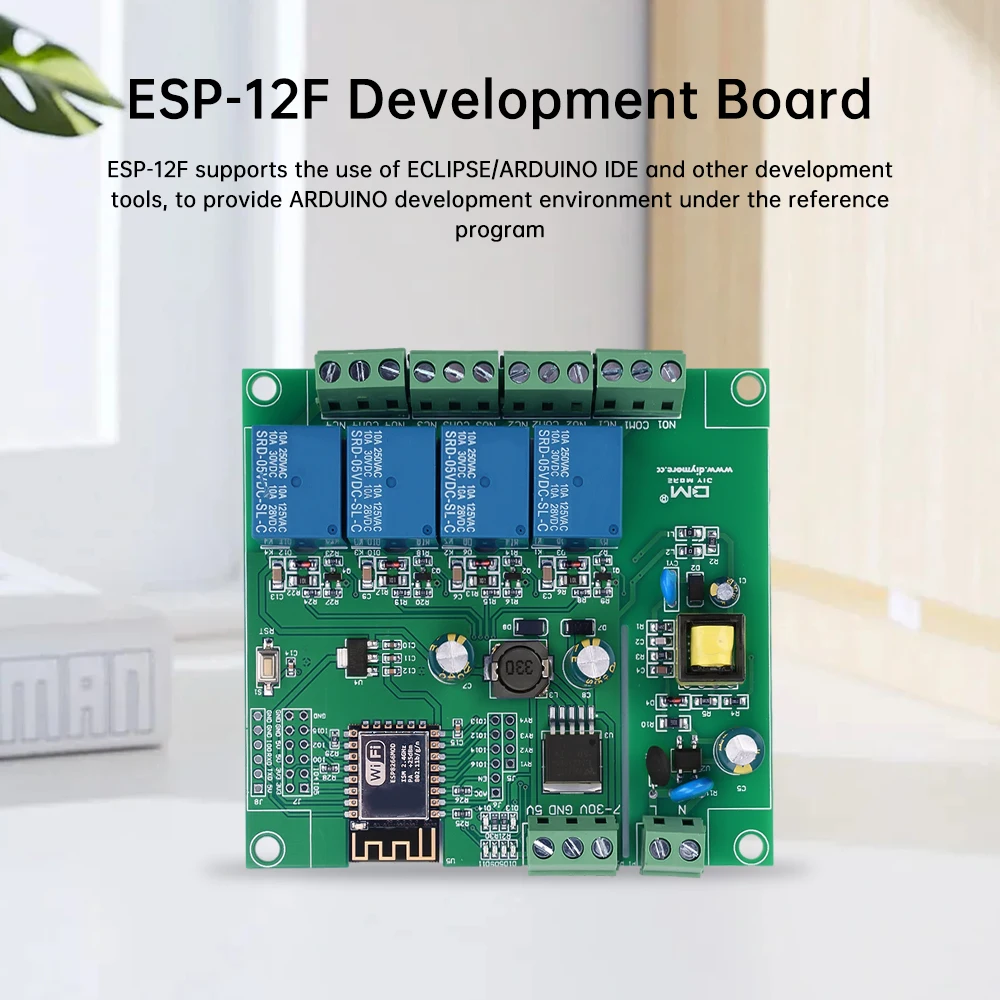

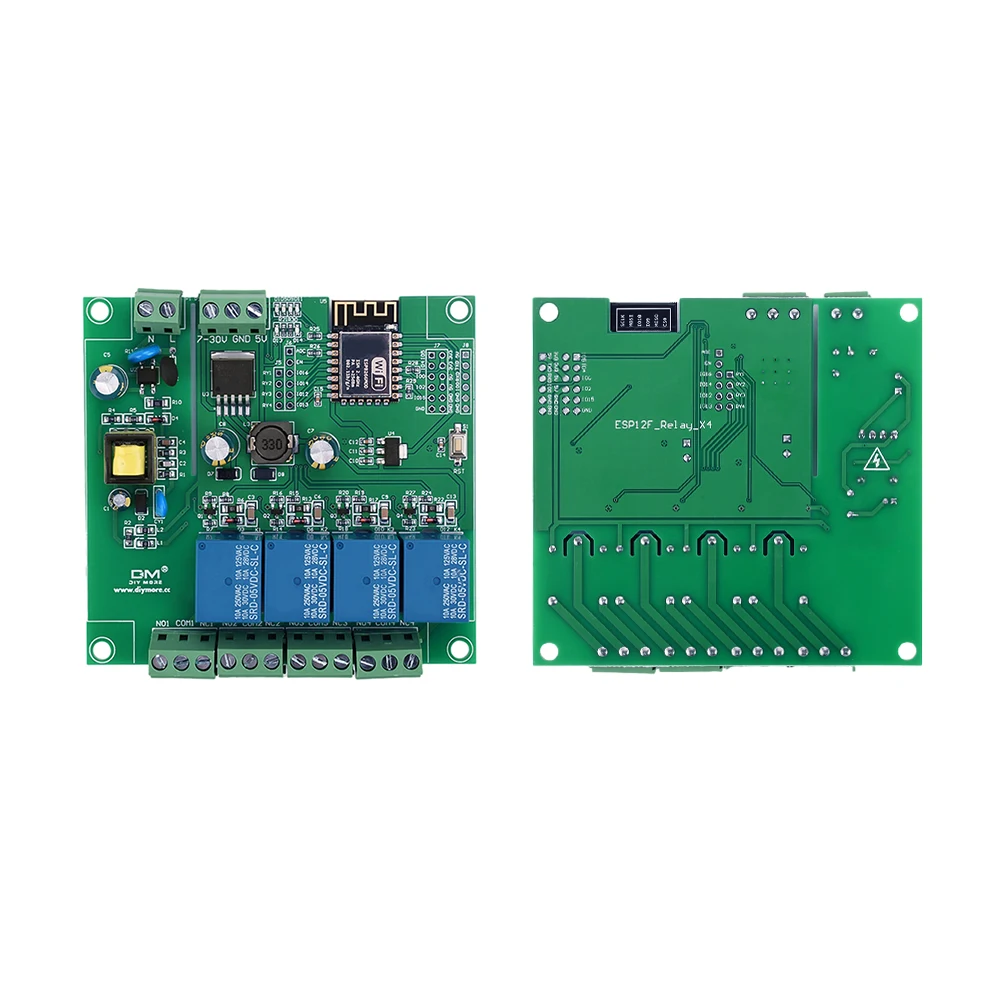

1, módulo WIFI ESP-12F maduro y estable integrado, FLASH de 4M BYTE de gran capacidad; 2, puertos de E/S del módulo WIFI y puerto de descarga del programa UART, todo salida, conveniente para el desarrollo secundario.
2, el puerto de E/S del módulo WIFI y el puerto de descarga del programa UART son todos conectados, convenientes para el desarrollo secundario.

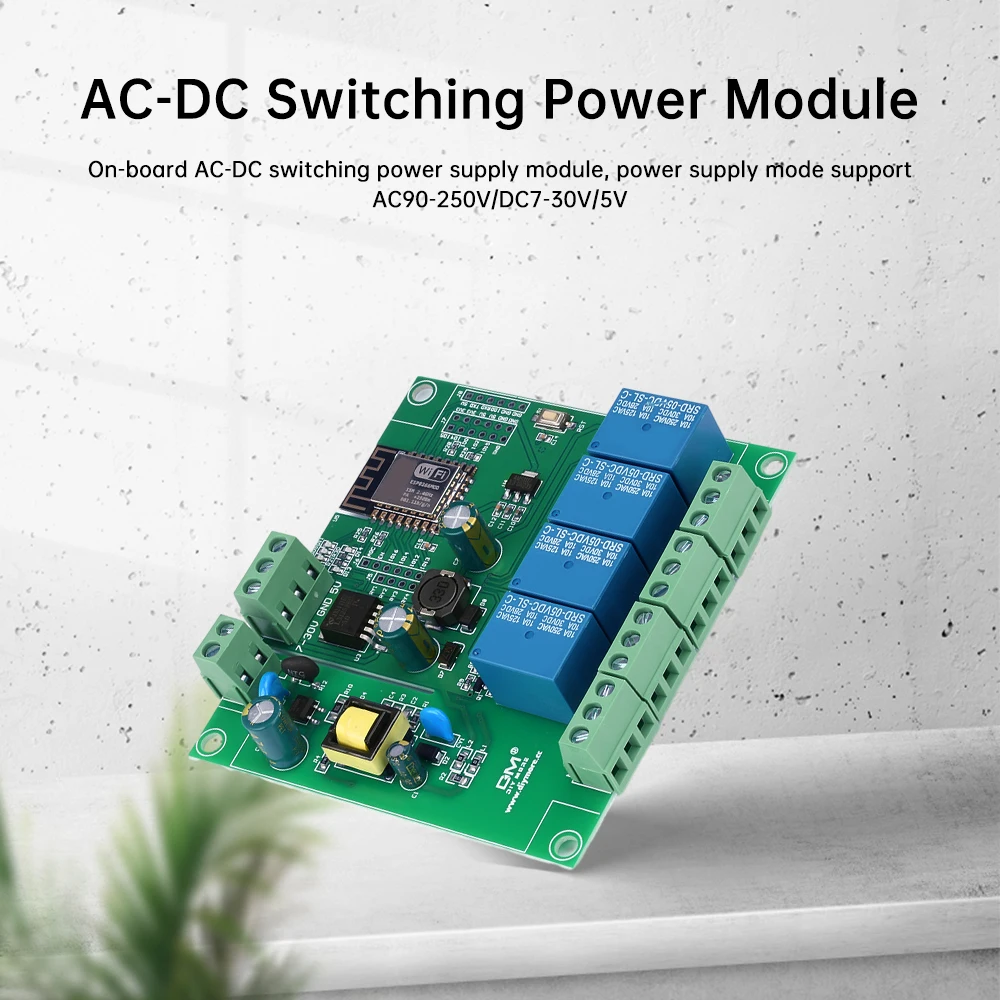

3, módulo de fuente de alimentación conmutada AC-DC integrado, modo de fuente de alimentación compatible con AC90-250V/DC7-30V/5v.
4, botón de reinicio RST del módulo WIFI integrado.
5, ESP-12F admite el uso de ECLIPSE/ARDUINO IDE y otras herramientas de desarrollo, para proporcionar el programa de referencia del entorno de desarrollo ARDUINO; ESP-12F admite el uso de ECLIPSE/ARDUINO IDE y otras herramientas de desarrollo.
entorno de desarrollo para proporcionar el programa de referencia ARDUINO; 6, el 5V de 4 canales integrado

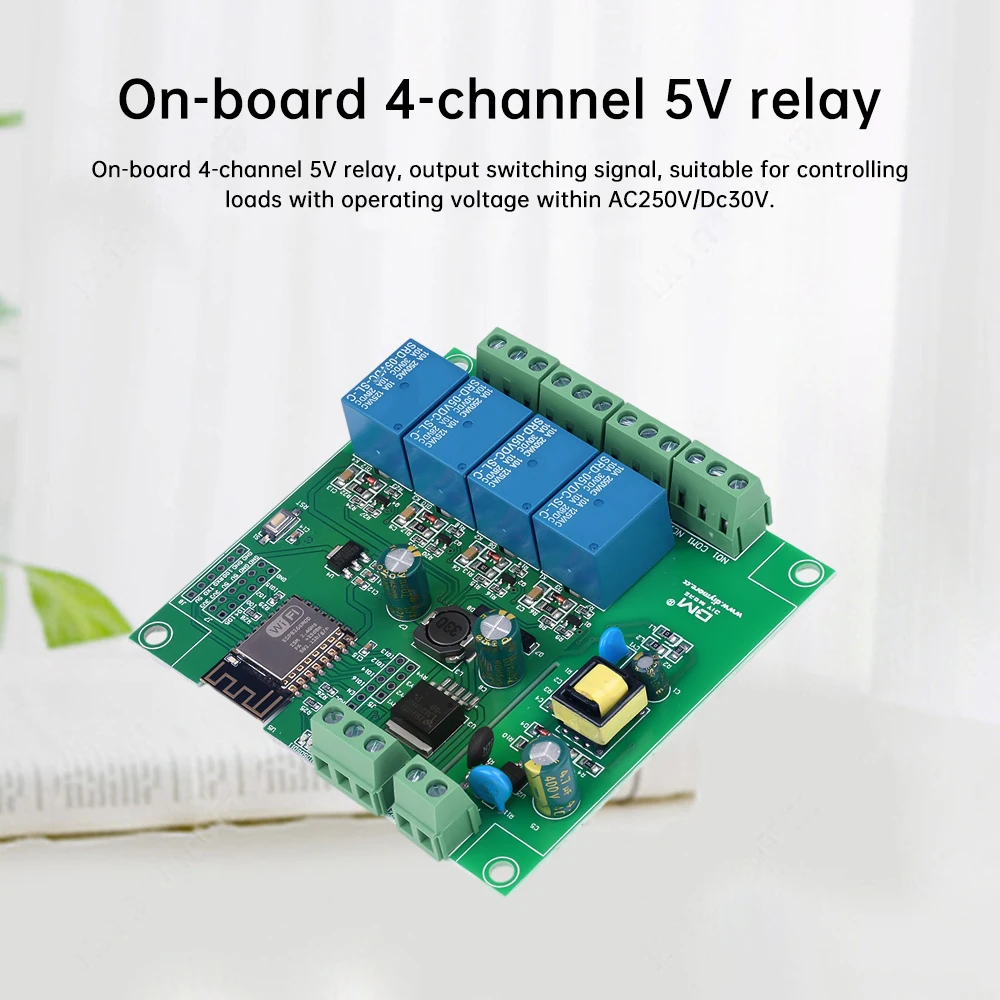

6, relé integrado de 4 vías de 5 V, señales de conmutación de salida, adecuadas para controlar el control de cargas dentro del voltaje de funcionamiento AC250V/Dc30V.

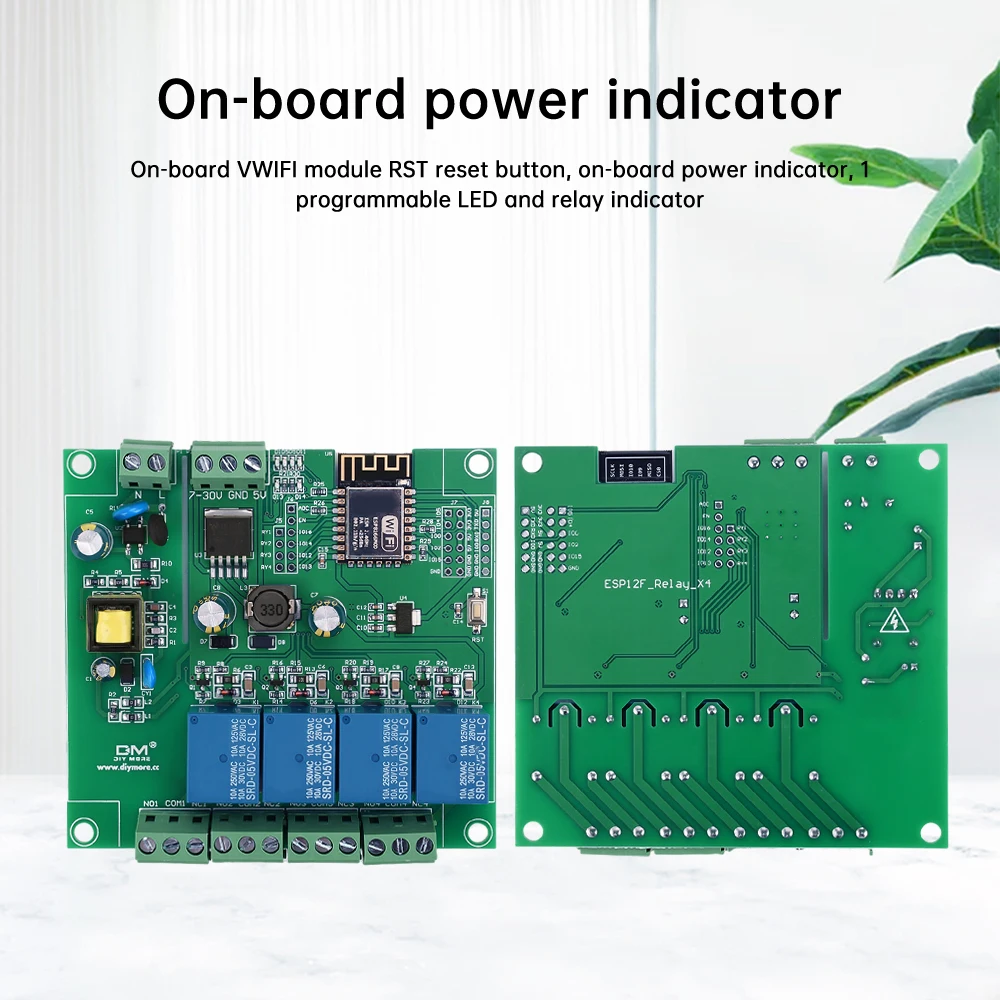

7, indicador de alimentación a bordo, 1 LED programable e indicador de relé.
Descripción de la interfaz
Puerto de combustión.
GND, RX, TX, 5V de ESP8266 están conectados a GND, TX, RX del módulo serie TTL externo, respectivamente.
Es necesario conectar 5V, IO0 y GND durante la descarga y luego desconectar IO0 y GND una vez completada la descarga.
Salidas de relé.
NC: terminal normalmente cerrado, en cortocircuito a COM antes de activar el relé, suspendido después de activarlo; COM: Terminal común.
COM: terminal común; NO: terminal normalmente abierto
NO: Terminal normalmente abierto, en cortocircuito a COM antes de que el relé esté activado y en cortocircuito a COM después de activar el relé.

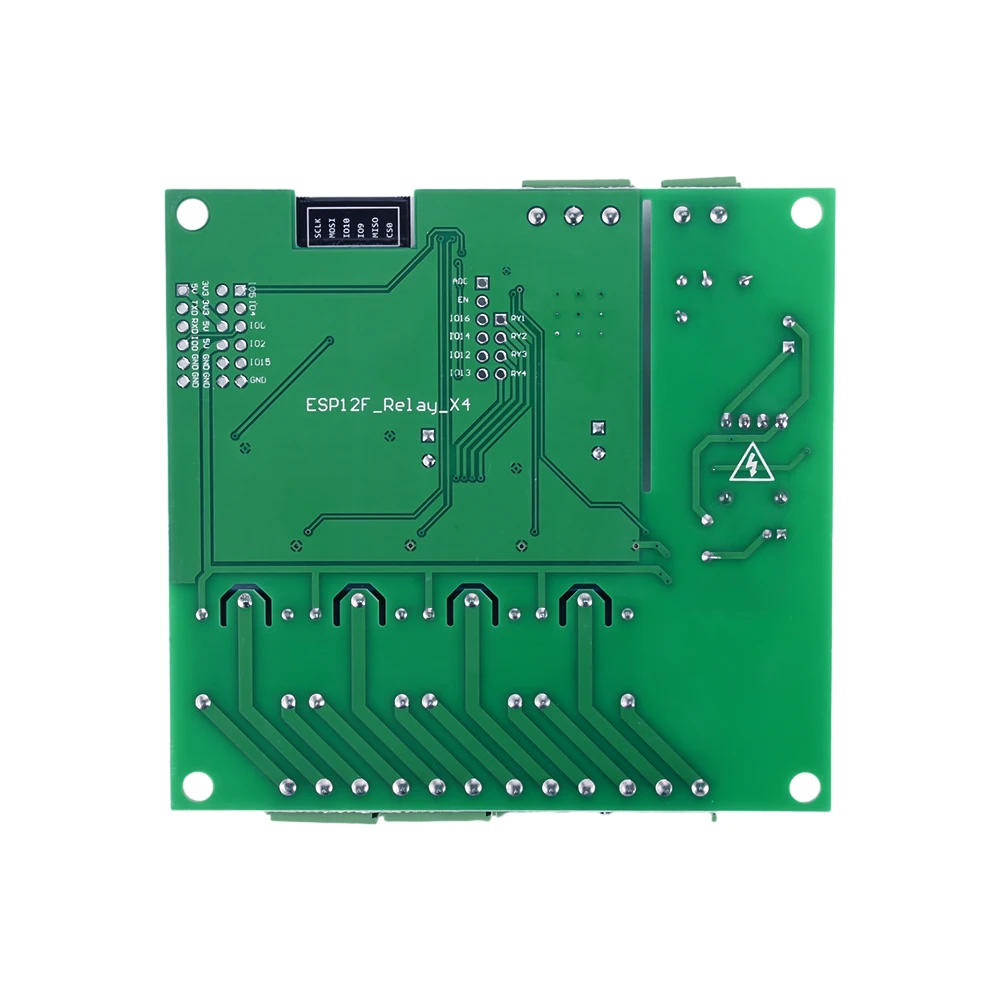

Introducción de puertos GPIO
Entorno de desarrollo ARDUINO
ESP8266 admite ECLIPSE/ARDUINOIDE y otras herramientas de desarrollo, el uso de ARDUINO es relativamente simple.
El uso de ARDUINO es relativamente simple, el siguiente es el método de construcción del entorno de desarrollo de ARDUINO: 1.
1, instale ARDUINO IDE 1.8.9 o la última versión; 2, abra ARDUINO IDE.
2, abra ARDUINO IDE, haga clic en la barra de menú del archivo - Preferencias, ingrese las Preferencias en la web de administración de placa de desarrollo adicional
Dirección", haga clic en Agregar URL.
http://arduino.esp8266.com/stable/package_esp8266com_index.json,.
3, haga clic en la barra de menú de Herramientas - Placas de desarrollo - Gerente de placas de desarrollo y luego busque "ESP8266" para instalar el paquete de soporte de ARDUINO para el ESP8266.
ESP8266 admite el paquete 2.5.2 o la última versión.
Nota: Debido a que el sitio de descarga está en el extranjero, la velocidad de acceso es lenta y puede haber errores de descarga, como una buena red.
Si la red es buena, pruébala unas cuantas veces más.

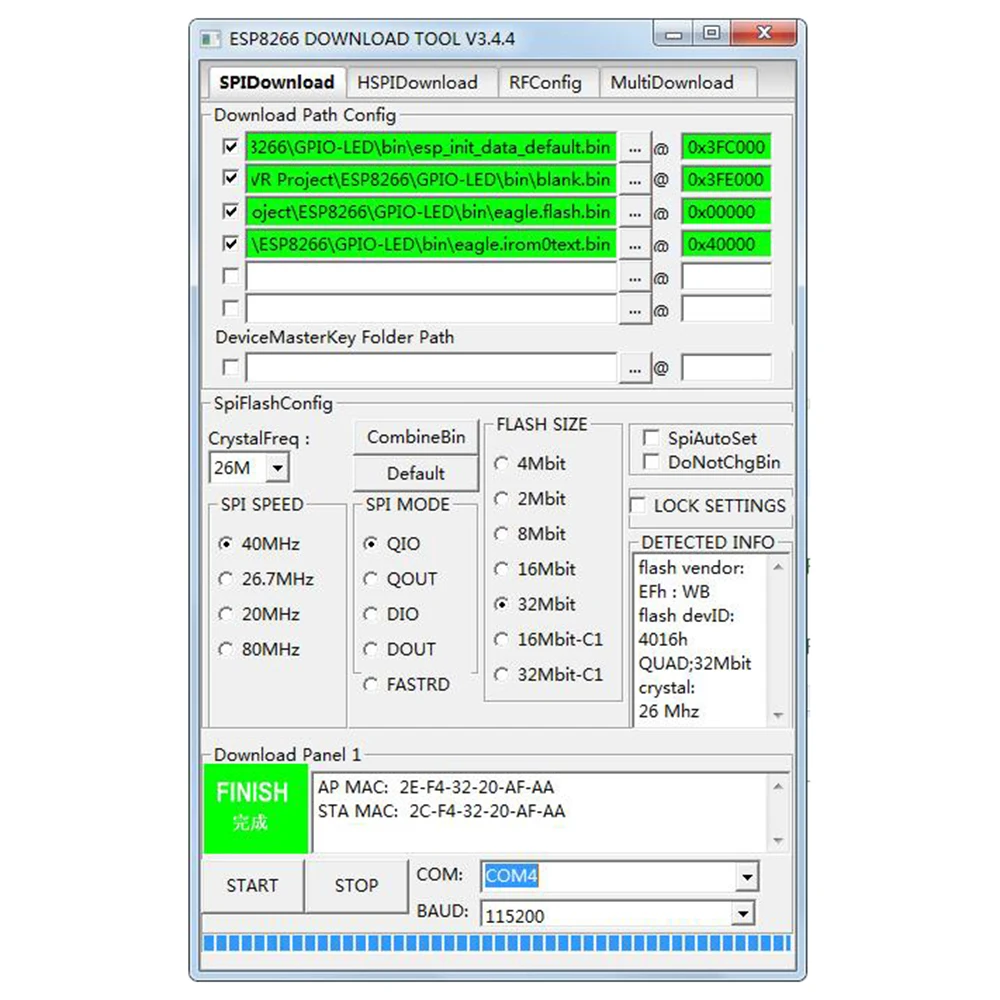

Descarga del programa
1, use la tapa del puente/cable Dupont para conectar los pines IO0 y GND, prepare un módulo serie TTL (como: FT232) conectado a la computadora.
El método de conexión USB, módulo serie y placa de desarrollo es el siguiente.
2, haga clic en la barra de menú de las Herramientas - Placa de desarrollo, seleccione la placa de desarrollo para ESPINO (MODULO ESP-12)
3, abra el programa a descargar, haga clic en la barra de menú de las herramientas - Puerto para seleccionar el número de puerto correcto
4, haga clic en "Cargar", el programa se compilará y descargará automáticamente en la placa de desarrollo, de la siguiente manera.
5, finalmente desconecte IO0 y GND, la placa de desarrollo vuelva a encender o presione el programa del botón de reinicio para ejecutar.
Lista de productos:
1 módulo de relé.
