1. Nombre comercial: Placa de desarrollo Clrc663/placa de desarrollo STM/placa de desarrollo NFC/placa de desarrollo de tarjeta PSAM/V2.0

2. Descripción del producto

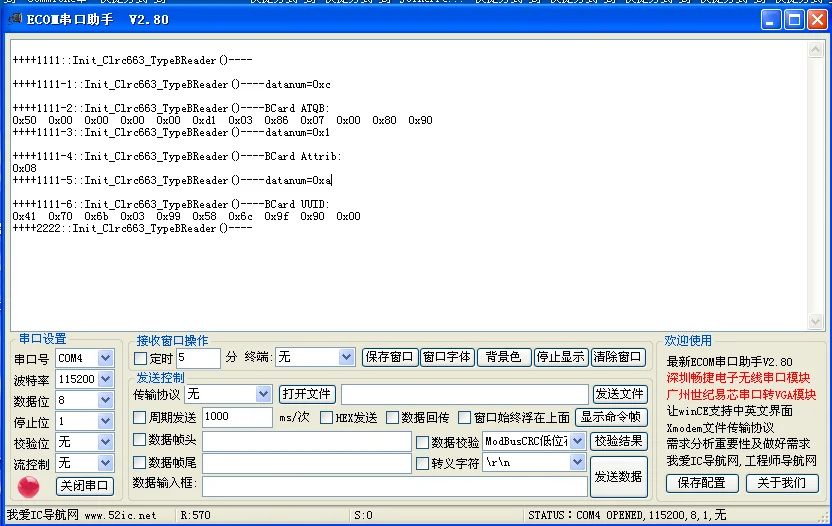

La tecnología electrónica real ha leído con éxito el UUID de la tarjeta de identificación de segunda generación en la plataforma STM + Clrc663. La situación de lectura se muestra en la siguiente figura. ¡El código fuente de la plataforma STM se proporciona al mundo exterior junto con la placa de desarrollo!

1 Esta Placa de desarrollo es compatible con la tarjeta de contacto PSAM, ¡pero no proporciona el código fuente para operar PSAM!

2 La placa de desarrollo STM controla el chip Clrc663 a través del bus de soja para mejorar la velocidad de comunicación

3 Proporcione código fuente para leer y escribir bloque de tarjeta ISO15693

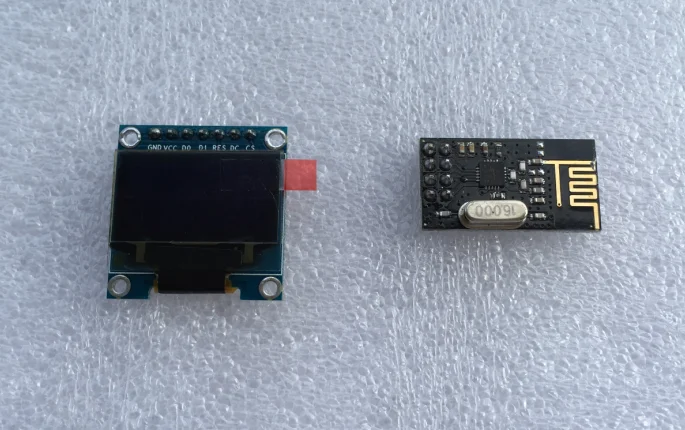

El Paquete 1 tiene 2 módulos más que el estándar oficial ----- Uno es una pantalla OLED de matriz de puntos de 0,96 pulgadas 128*64 ++ El otro es un módulo de comunicación inalámbrico G NRF 24l01

La Placa de desarrollo Kwm663 _ STM es una placa de verificación NFC simple, fácil de usar y potente, elaborada por Regal Electronic Technology,
Es adecuado para una placa de desarrollo altamente rentable propiedad de empresas, individuos o instituciones de aprendizaje e investigación que están interesadas en la tecnología NFC.
La Placa de desarrollo integra el último y más novedoso chip NFC Clrc663 y el chip SCM de brazo STM más popular.

El presente usuario objetivo de desarrollo KWM663 _ STM32 _ V2.0

1. Personas que aman la tecnología NFC y la tecnología de pago electrónico
2. Personas que estén interesadas en las transacciones de autobuses, metro y bancos o que quieran participar en estas industrias relacionadas en el futuro
3. Desarrolladores que quieran comenzar con el desarrollo industrial integrado general
4. Desarrolladores que quieran aprender el desarrollo del microordenador de un solo chip STM

1 Introducción a la tecnología NFC

NFC evolucionó a partir de la integración de la tecnología RF sin contacto y la tecnología de interconexión, integrando el lector de tarjetas inductivo, la tarjeta inductiva y la función Punto a Punto en un solo chip, puede identificar e intercambiar datos con varios dispositivos compatibles en una corta distancia.
Al principio, esta tecnología era solo una combinación simple de tecnología RFID y tecnología de adquisición de datos. En la actualidad, se ha convertido en una tecnología de comunicación inalámbrica de corto alcance con una tendencia de rápido crecimiento. Lo que es diferente de RFID es que NFC tiene las características de conexión e identificación bidireccional.
La tecnología NFC promueve la estandarización bajo el marco de las normas Iso18092, Ecma340 y ETSI. Al mismo tiempo, la tecnología NFC también es compatible con el marco básico de las tarjetas inteligentes sin contacto estándar ISO14001 443typea, ISO14001 443typeb y FeliCa.

2 Características de la tecnología NFC

1. Función de lector de tarjetas, similar al lector de tarjetas convencional como Rc500
2. Función de tarjeta analógica, tarjetas MIFARE como S50 y S70
3. La comunicación punto a punto se puede entender simplemente como comunicación mutua entre dos lectores de tarjetas

3 Campo de aplicación de tecnología NFC

1. Pago electrónico, autobús, metro, pago electrónico en el teléfono móvil
2. Comunicación mutua de información, segura y confidencial, transmisión punto a punto mediante NFC
3. Identificación de etiquetas, certificación antifalsificación, etc.
4. Descargue aplicaciones en línea, como tarjetas de membresía, cupones, tarjetas todo en uno, etc.

4 Kwm663 _ STM 32 _ v2.0 Parámetros de características de la placa de desarrollo

1. El oscilador de cristal de trabajo Clrc663 es de 27,12 MHz, el oscilador de cristal de trabajo STM es de 8MHz, y el chip Clrc663 utilizado en la placa de desarrollo Kwm663 _ STM es la versión 66301.

2. El modo de control de STM a Clrc663 se establece como modo de comunicación en serie, que también es el modo de interfaz más accesible para los clientes, Y también reduce el umbral de uso de toda la placa de desarrollo y la limitación tecnológica del entorno de software y hardware.

3. Admite una variedad de modos de configuración de chips, incluido el modo lector de tarjetas/modo de NFC-IP. Los clientes pueden configurar la placa de desarrollo Kwm663 _ STM en el modo correspondiente según sus propias necesidades, para que puedan obtener lo que ven lo antes posible.

4. Kwm663 _ STM conecta toda la antena RFID, lo cual es conveniente para que los clientes seleccionen de manera flexible el tipo de antena y coloquen la antena de acuerdo con sus propios escenarios de aplicación.

5. La placa contiene una ranura para tarjeta PSAM, que es conveniente para que el sistema integre la función de tarjeta PSAM

6. La placa V2.0 cambia la interfaz JTAG de 20 pines a una interfaz SWD de 4 pines para reducir la ocupación de espacio y ajustarse al superflujo de los tiempos.

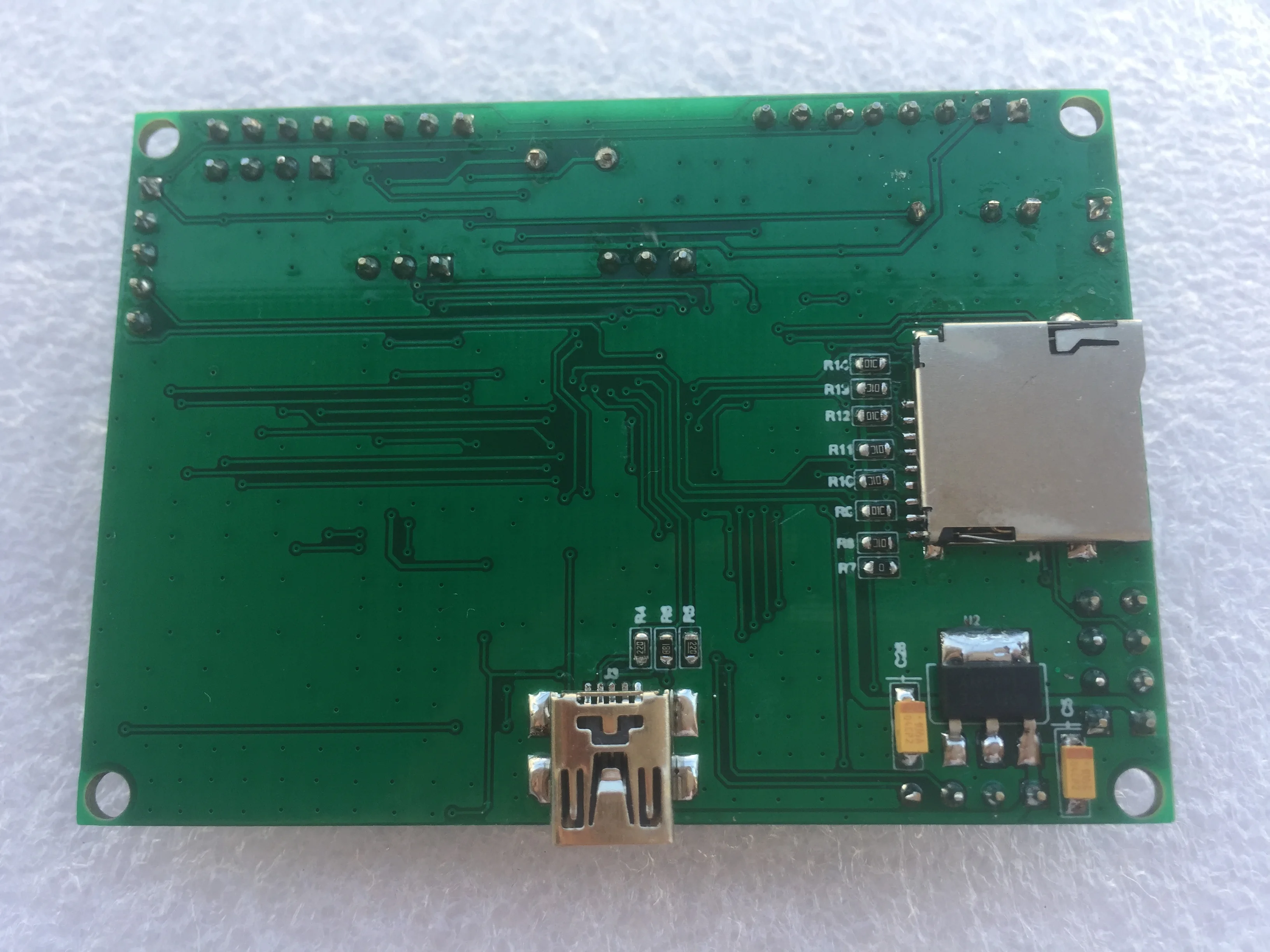

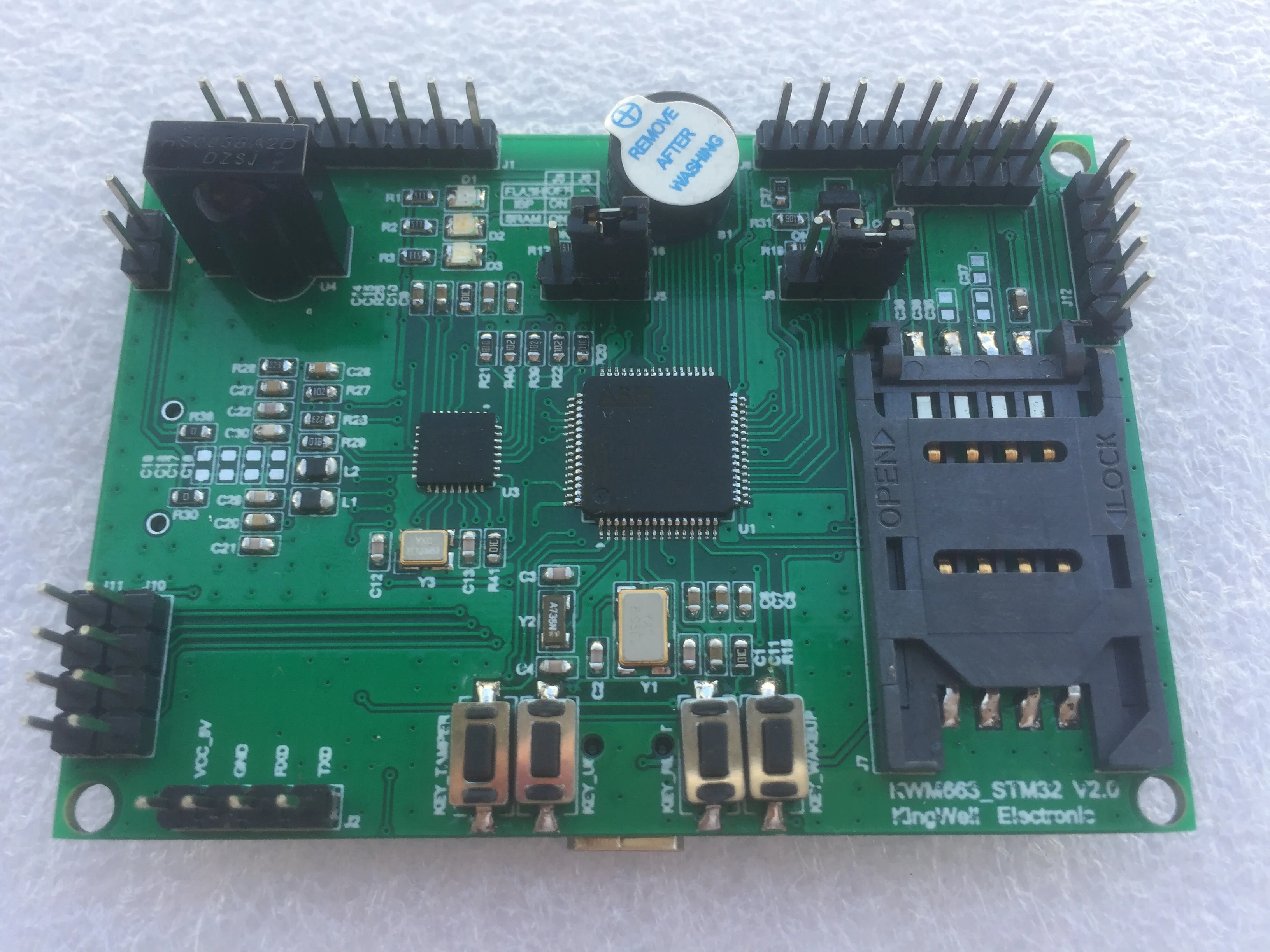

5 Kwm663 _ STM 32 _ v2.0 Información de hardware de la placa de desarrollo

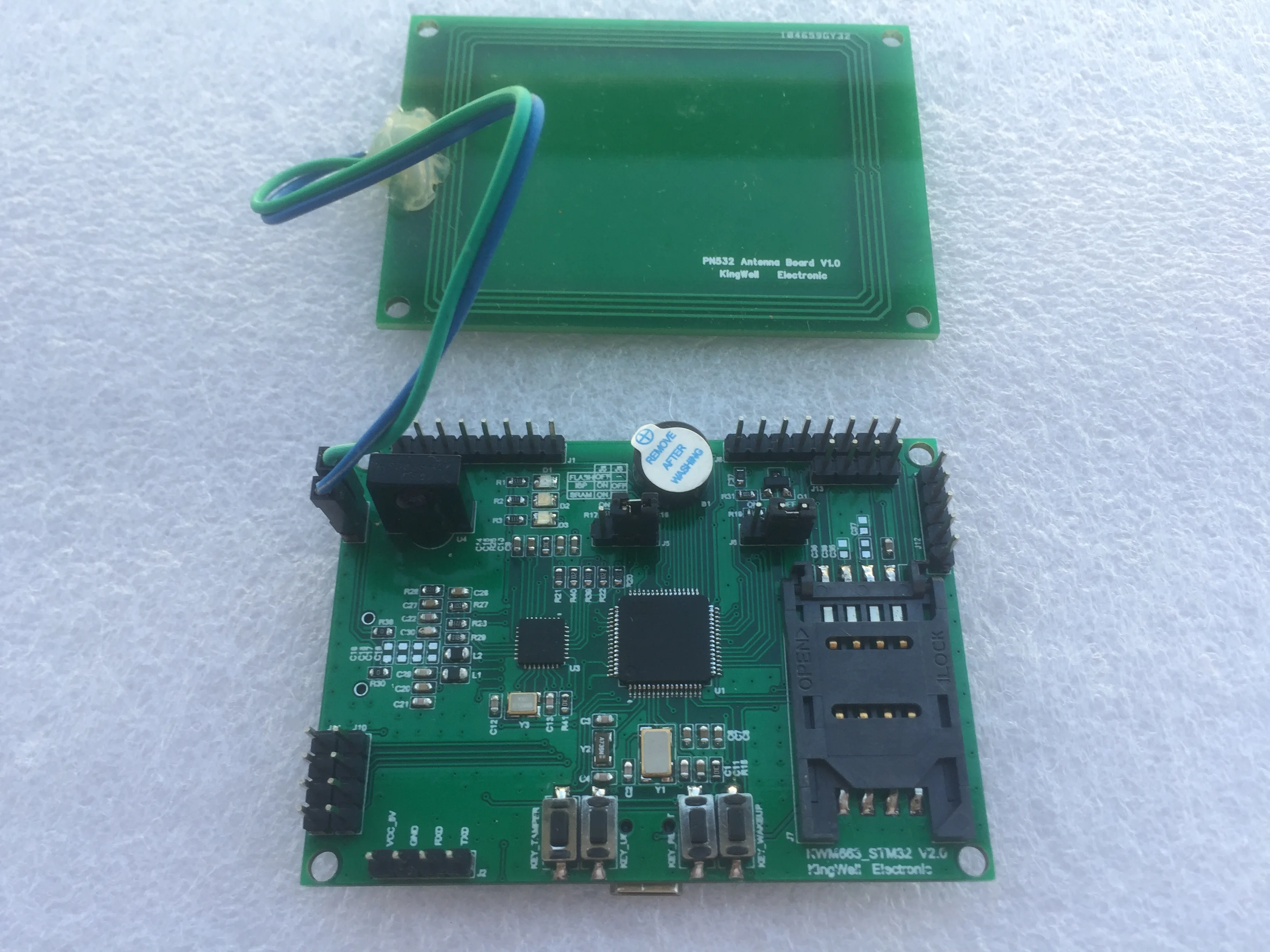

1. Placa de desarrollo 1 pieza
2,1 piezas de USB a línea de puerto serie ---- Chip serie: Pl2303hx
3. Tarjeta S50 1
4. Placa de antena NFC
5. Pantalla OLED de matriz de puntos de 0,96 pulgadas 128*64 (Paquete 1)
6. Módulo de comunicación inalámbrica 2,4G NRF 24l01 de una pieza (Paquete 1)

La Conexión de hardware

1 ---- Rojo (línea Usb_to_ttl)

2 Línea USB_TO_TTL de color negro, de la marca de la semana, de la marca

3 Línea USB_TO_TTL de color verde, por

4 ---- Blanco (línea Usb_to_ttl)

6 Kwm663 _ STM 32 _ v2.0 Información del software de la placa de desarrollo

1.KWM663 _ STM32 calendar.
2.KWM663 _ STM32 calendar
3.KWM663 _ STM32 calendar
(Soporte Win98/Win2k/plataforma WinXP)
5.KWM663 _ STM32 calendar.
6.NXP, y para.
7.. Rar
8..

7 Soporte técnico

Este equipo técnico tiene más de diez años de experiencia en investigación y desarrollo de tecnología de primera línea, y ha incursionado en varias industrias de Software y Hardware y tiene grandes logros, puede proporcionar amplios conocimientos técnicos y sugerencias altamente factibles para muchos problemas de soporte técnico.
Con una mente abierta, nuestro equipo técnico es bienvenido a consultar todo tipo de problemas técnicos y avanzar juntos para hacer todo lo posible para el rápido desarrollo de la industria electrónica de China.

8 Instrucciones especiales
Dado que la placa de desarrollo Kwm663 _ STM todavía está en la etapa de producción de prueba de lotes pequeños, todavía hay una gran brecha en la capacidad de producción y el suministro, por lo tanto, no puede satisfacer la demanda de todos para la adquisición de grandes lotes a la vez, si tiene un gran número de requisitos, proporcione suficiente tiempo de preparación y tiempo de depuración de producción.
Además, debido a que los componentes en el tablero de muestra no se pueden producir en la línea de Producción Regular, debe haber algo desagradable e imperfecto en la soldadura y la apariencia. Por favor, entiéndame y perdóname.

La Placa de desarrollo Kwm663 _ STM proporciona principalmente una lista de funciones

1 "UART ---- Incluye la comunicación con el PC y la comunicación con Clrc663
2. Es un Ethereum en forma de Bus I2C, que puede verificar la lectura y escritura de datos I2C.
3 "GPIO ---- Zumbador + luz LED intermitente
Control remoto infrarrojo HS0038 de 4"
Transductor digital de temperatura DS18B20 de 5"
Función USB 6"
Función de tarjeta SD de 7"
Función de botón de 8"
Función de pantalla OLED de 9"
Función inalámbrica 10 "NRF 24l01

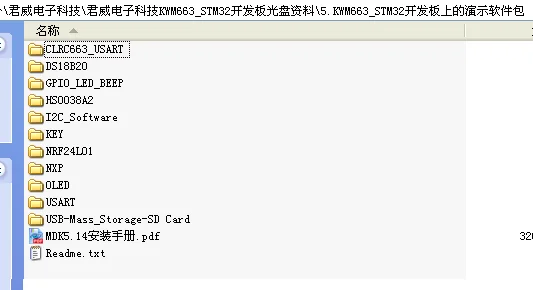

Lista de ingeniería de cada módulo funcional de desarrollo IDE basado en Keil MDK V414 proporcionado por Regal Electronic Technology

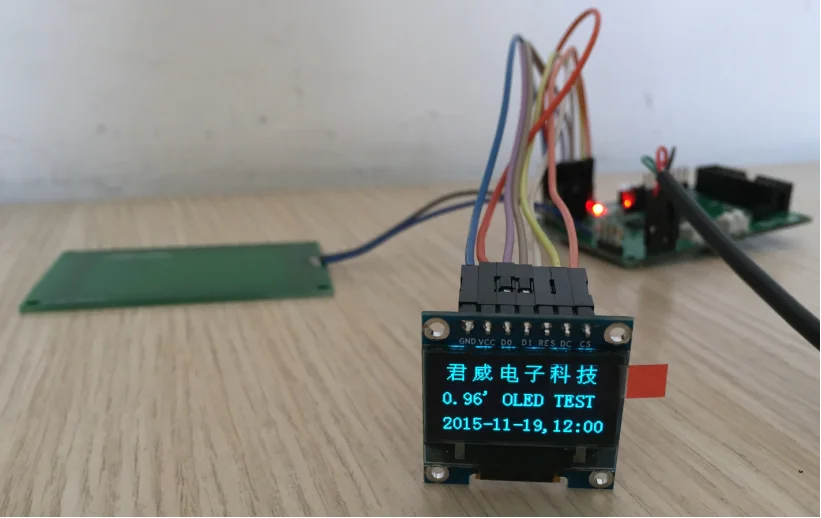

La pantalla OLED de 0,96 pulgadas se ilumina

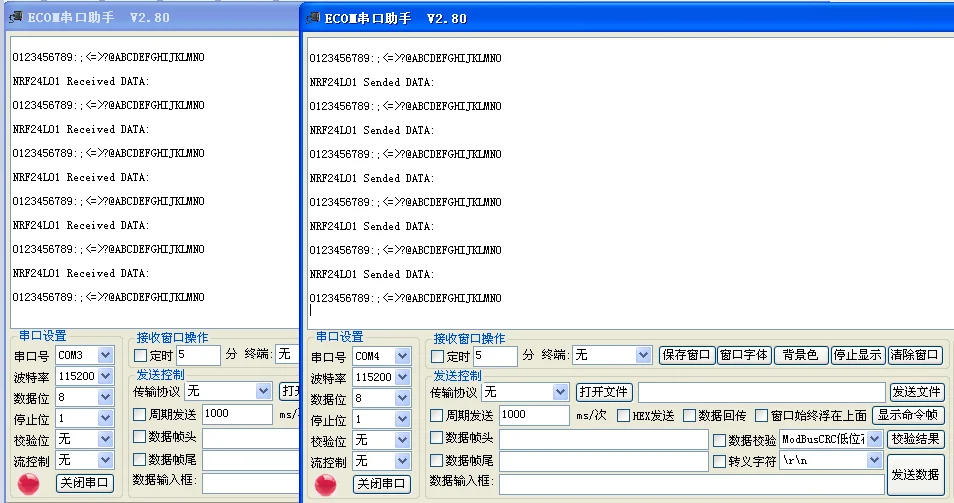

Recepción y envío de comunicación de dos módulos de comunicación inalámbrica 2,4G NRF 24l01

El Funcionamiento de la tarjeta PSAM es el siguiente

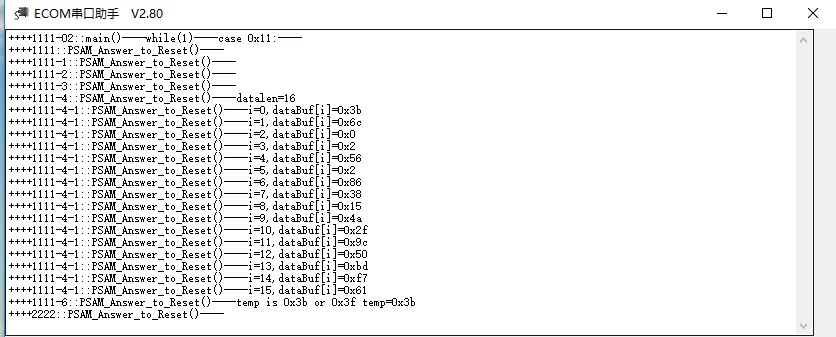

1 Restablecer respuesta

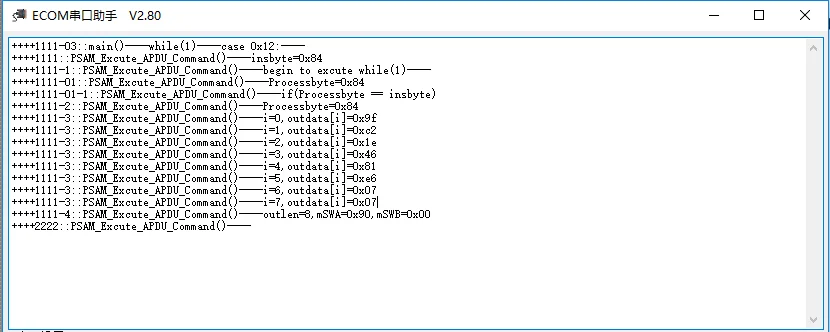

2 Enviar comando de número aleatorio

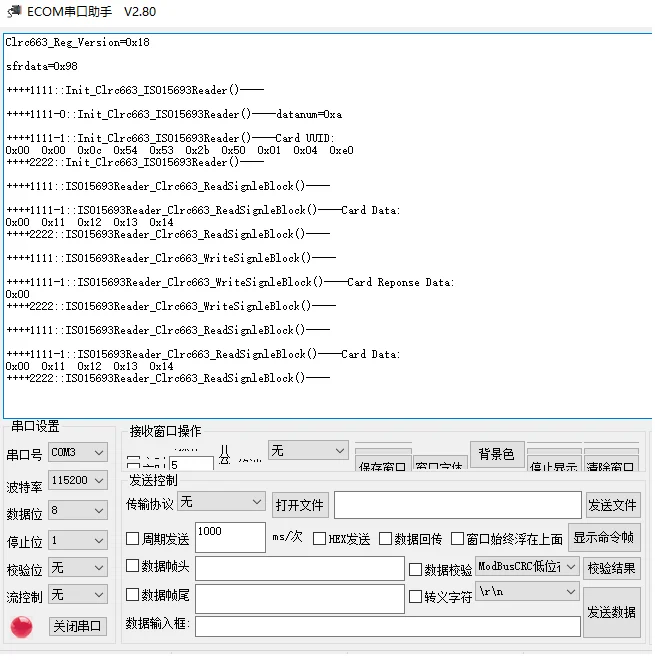

La información del puerto serie del bloque de tarjeta de lectura y escritura ISO15693 se imprime de la siguiente manera ......
