Descripción

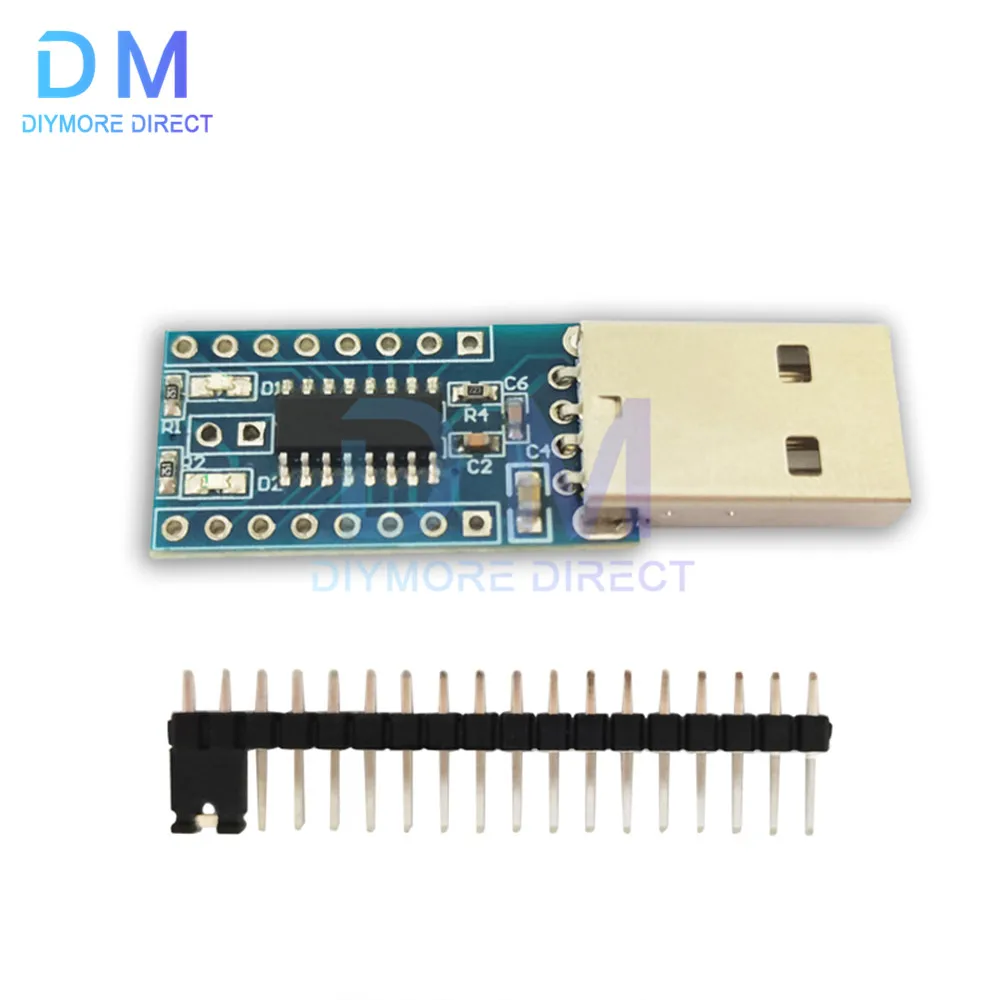

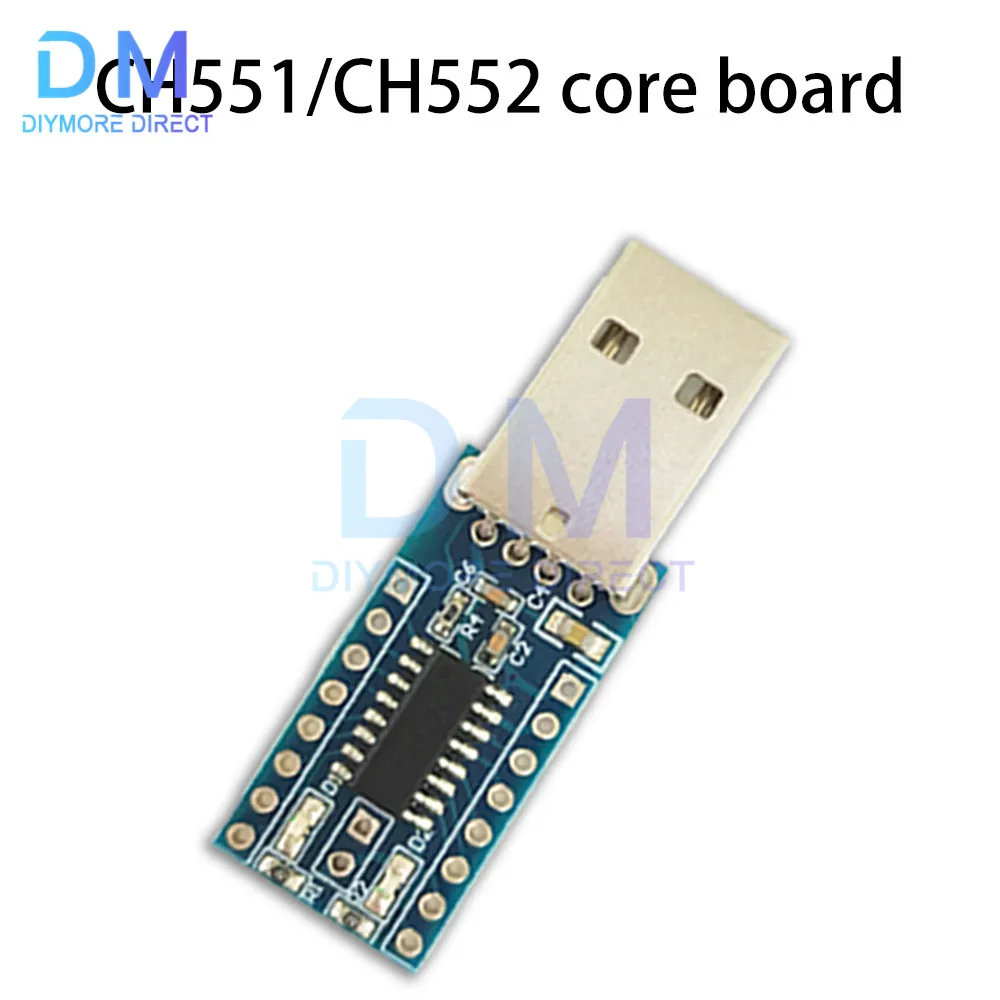

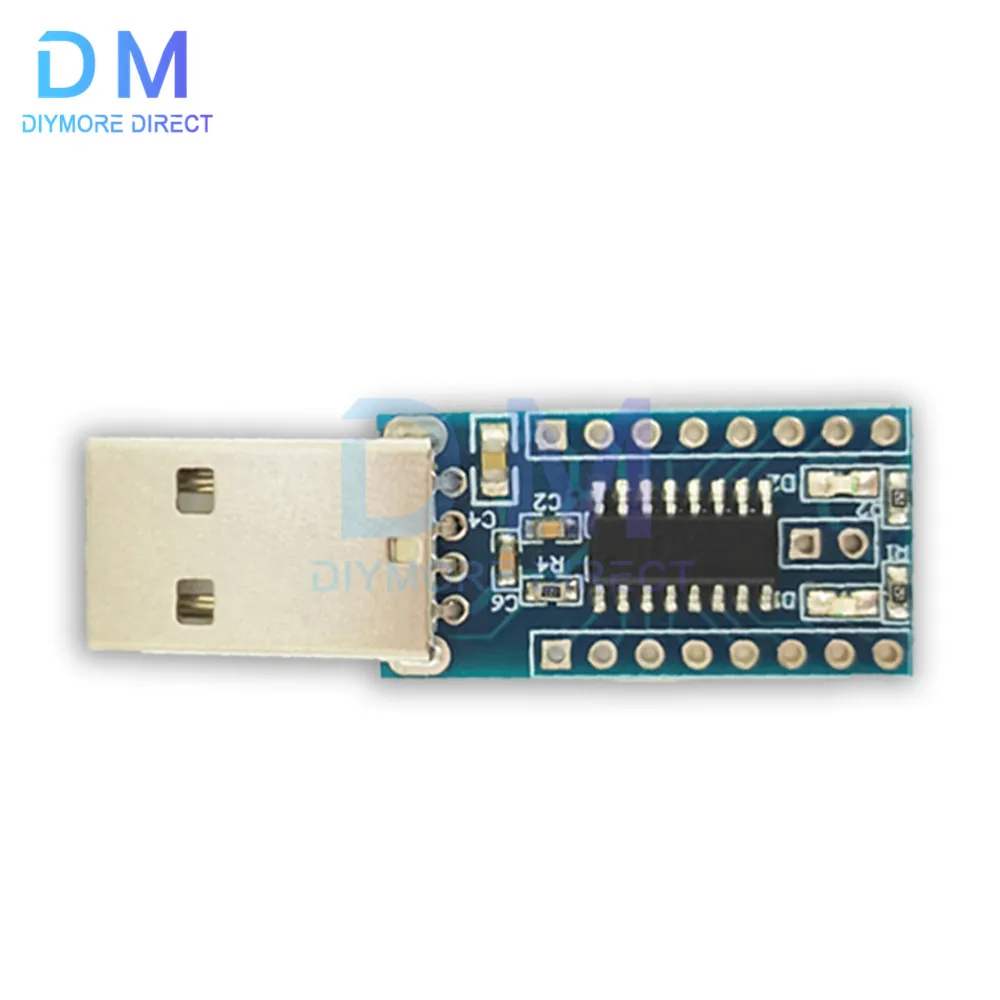

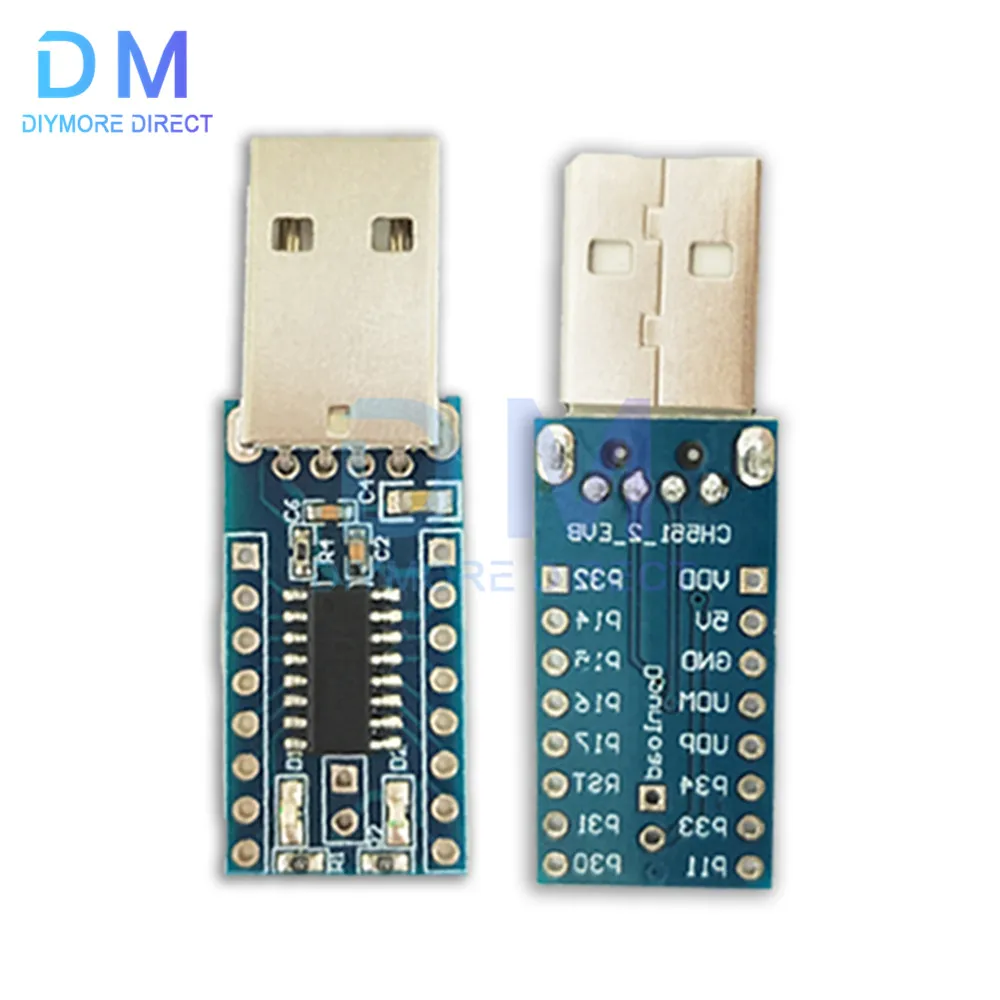

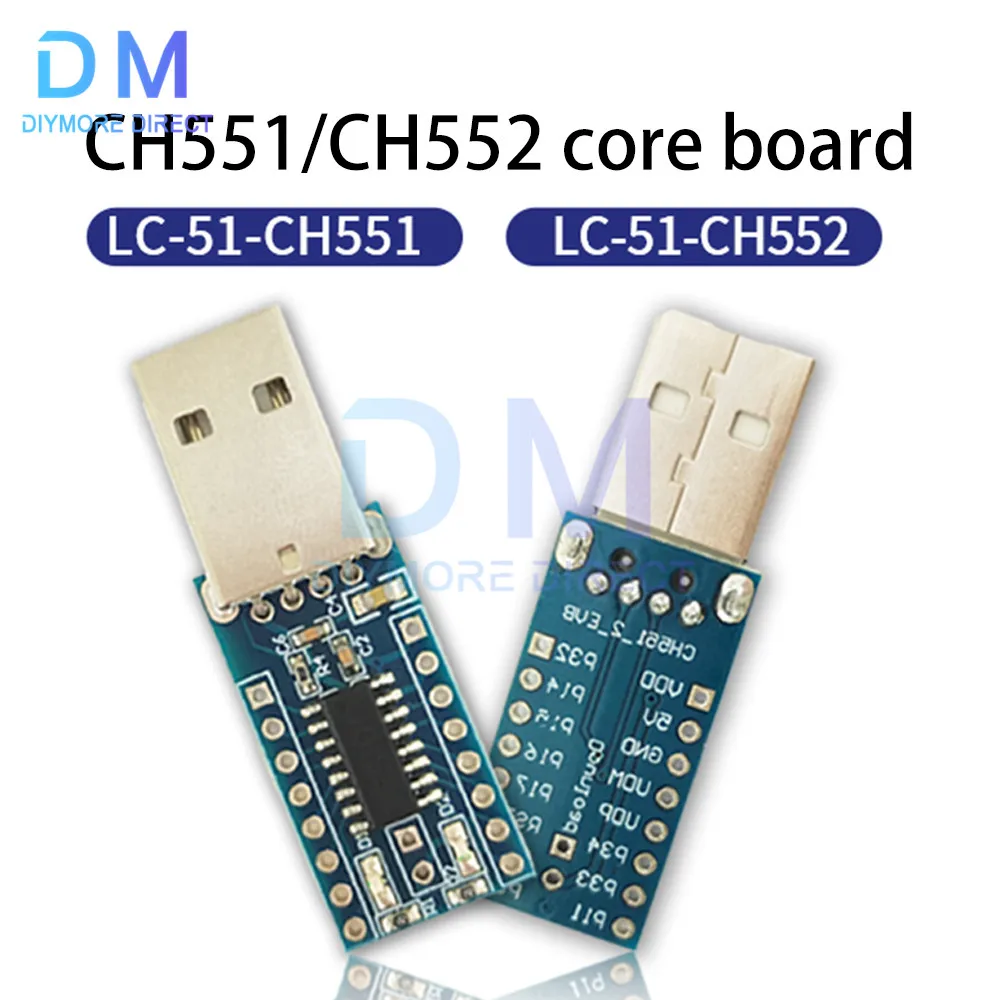

Placa de desarrollo CH551 CH552 Core Board comunicación USB 51 ordenador de un solo Chip
¿Características del producto?

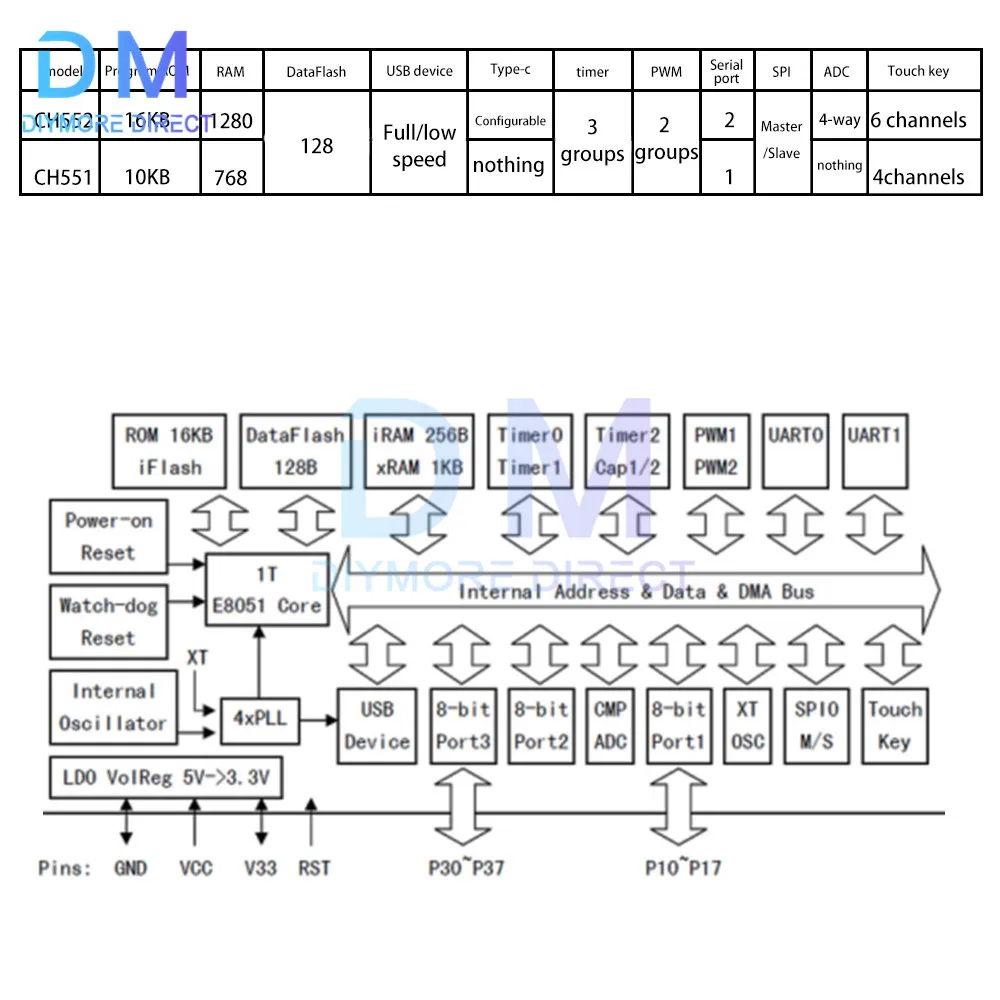

El chip CH552 es un microcontrolador de núcleo E8051 mejorado compatible con el conjunto de instrucciones MCS51. El 79% de sus instrucciones son de un solo byte, de un solo ciclo, y la velocidad de instrucción promedio es de 8 a 15 veces más rápida que la MCS51. CH552 admite hasta 24MHz frecuencia principal del sistema y tiene 16K ROM de memoria de programa incorporado y 256 bytes de iRAM interno y 1K bytes de xRAM en el chip. El xRAM admite acceso directo a memoria DMA.
El CH552 tiene conversión analógica a digital ADC integrada, detección de capacitancia de tecla táctil, tres juegos de temporizadores y captura de señal y PWM, puertos serie dual asíncrono, SPI, controlador de dispositivo USB,. Y transceptor de velocidad completa.
CH551 es una versión simplificada de CH552, con memoria ROM de programa de 10K, 512 bytes de xRAM en chip, solo puerto serial asíncrono UART0, solo paquete SOP16, solo 4 canales de teclas táctiles, Y el módulo convertidor ADC analógico a digital y el módulo USB tipo-c se eliminan.
Núcleo: Núcleo E8051 mejorado, compatible con el conjunto de instrucciones MCS51, el 79% de Sus instrucciones son instrucciones de ciclo único de un byte, la velocidad de instrucción promedio es 8-15 veces más rápida que el MCS51 estándar, instrucción de Copia rápida de datos XRAM únicos, puntero doble DPTR.
ROM: memoria ROM no volátil multiprogramable de 16KB, que se puede utilizar completamente para el espacio de almacenamiento del programa; O se puede dividir en área de almacenamiento de programa de 14kB y área de programa ISP/gestor de arranque de código de arranque de 2KB.
Pestaña de datos: 128 bytes de memoria de datos no volátil multigrabable, que admite la reescritura de datos en bytes.
RAM: 256 bytes de iRAM interno para una rápida configuración y apilamiento de datos; 1KB de xRAM en chip para la puesta en escena de datos a granel y acceso a memoria directa DMA.
USB: controlador USB integrado y transceptor USB, admite Modo de dispositivo USB, admite detección maestro-esclavo USB tipo C, admite USB 2,0 velocidad completa 12Mbps o baja velocidad 1,5 Mbps,. Admite un paquete máximo de 64 bytes, FIFO integrado, compatible con DMA.
Temporizador: 3 grupos de temporizadores, TO/T1/T2 son temporizadores estándar MCS51.
Captura: temporizador T2 se extiende a apoyo de 2 señal captura
PWM: 2 juegos de salidas PWM, PWM1/PWM2 son salidas PWM de 2 vías de 8 bits.
UART: 2 grupos de puertos serie asíncrono, ambos admiten una mayor velocidad de transmisión en baudios, UARTO es el puerto serie MCS51 estándar.
SPI: Controlador SPI integrado FIFO, frecuencia de reloj de hasta la mitad de los maestros del sistema Fsys, admite entrada y salida de datos seriales multiplexación simple, admite modo maestro/esclavo maestro.
ADC: convertidor a/d analógico A digital de 4 canales y 8 bits, compatible con comparación de voltaje.
Tecla táctil: detección capacitiva de 6 canales, admite hasta 15 teclas táctiles, admite interrupción de sincronización independiente.
GPIO de serie: admite hasta 17 pines GPIO (incluidos XI/XO y pines de señal y RST USB).
Intermitente: admite 14 grupos de fuentes de señal de interrupción, incluyendo 6 grupos de interrupciones compatibles con MCS51 estándar (INTO, TO, INT1, T1, UARTO, T2), Y 8 grupos de interrupciones extendidas (SPIO, TKEY, USB, ADC, UART1, PWMX, GPIO, WDOG), Donde se pueden seleccionar interrupciones de GPIO de 7 pines. La interrupción del GPIO se puede seleccionar entre 7 pines.
REINICIO: admite 4 fuentes de señal de reinicio, reinicio de encendido integrado, reinicio de software y reinicio de desbordamiento watchdog, reinicio de entrada externa pin opcional.
Reloj: fuente de reloj integrada de 24MHz, puede soportar cristal externo mediante pines GPIO multiplexantes.
Potencia: regulador de voltaje de baja caída integrado de 5V a 3,3 V, soporta voltaje de alimentación de 5V o 3,3 V o incluso de 2,8 V. Soporta sueño de baja potencia, admite USB, UARTO, UART1, SPIO y algunos GPIO activación externa
El chip tiene un número uniqueID integrado.
¿Parámetros del producto?
Voltaje de la fuente de alimentación: admite 5V o 3,3 V o incluso 2,8 V
Admite modo dispositivo USB
Admite modo dispositivo USB
Admite Detección de maestro-esclavo USB tipo C

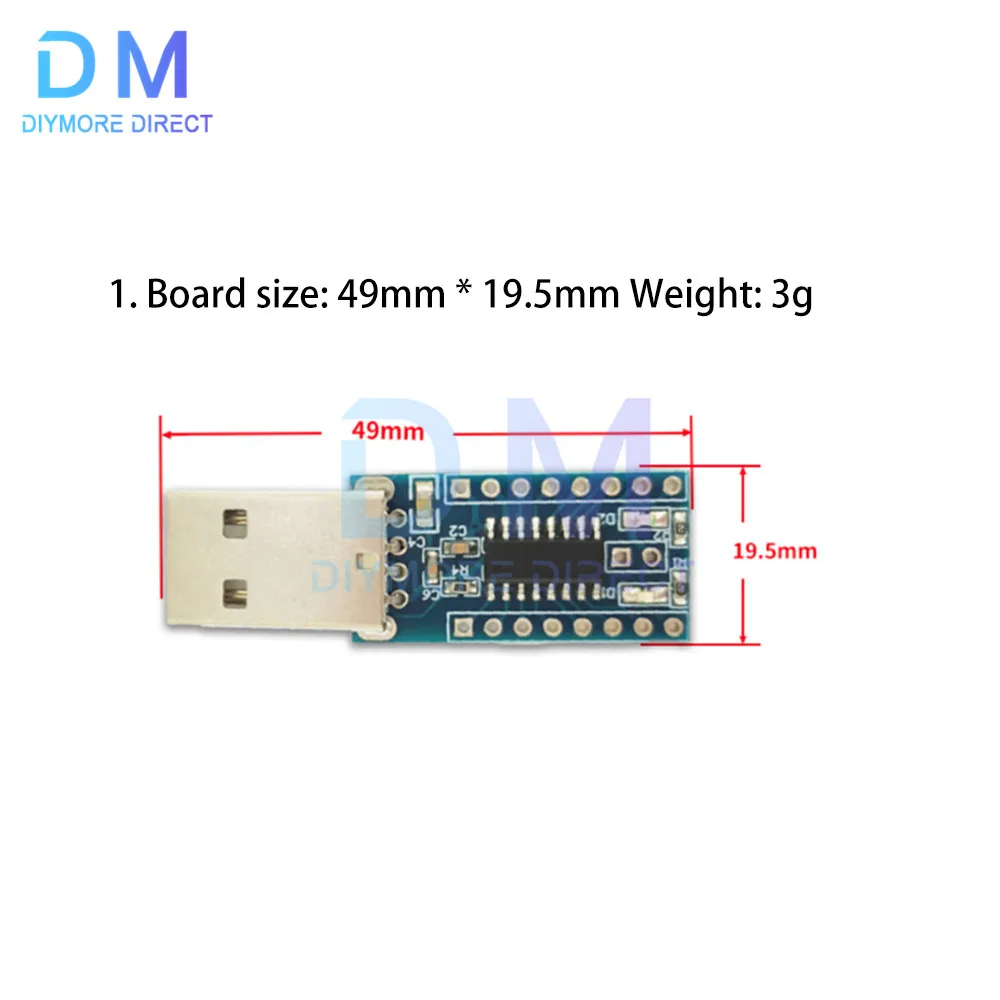

Tamaño de la placa: 49mm x 19,5mm

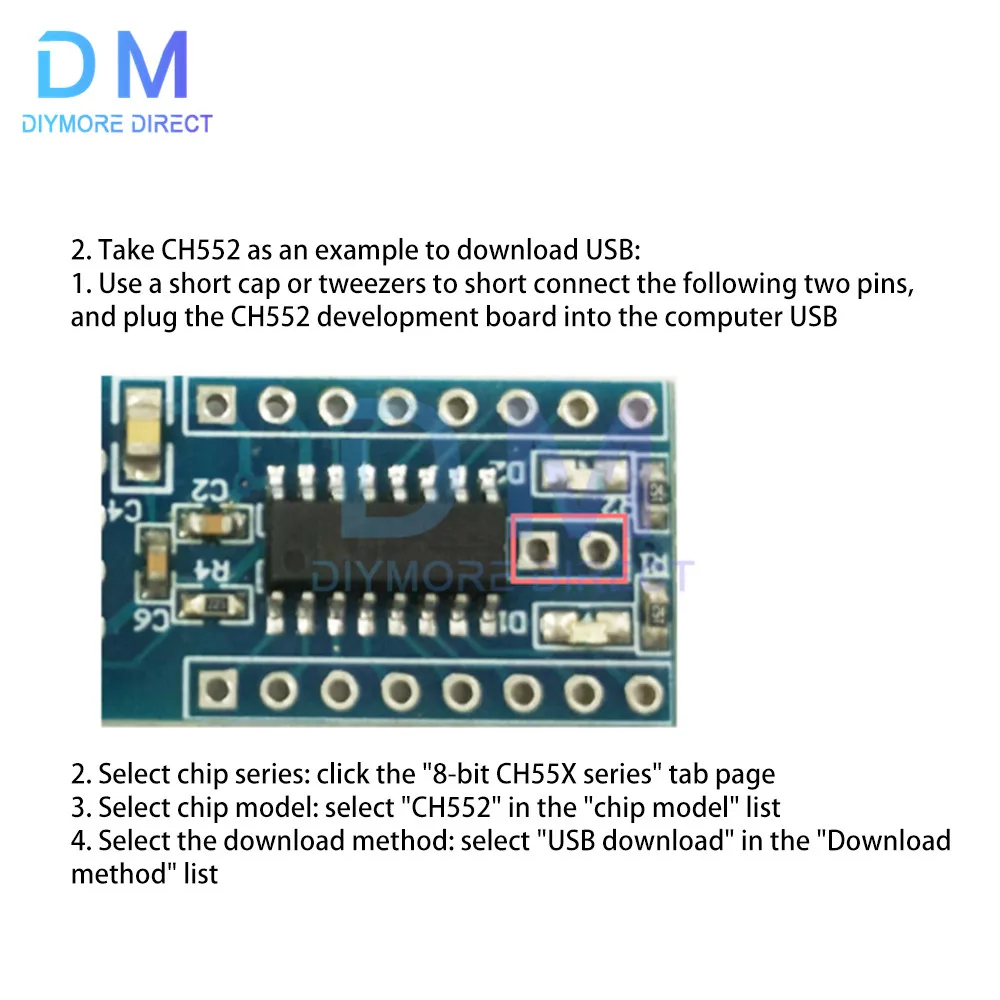

Pasos de descarga USB para usar CH552 por ejemplo:
1. use la tapa de cortocircuito o las pinzas para acortar los siguientes 2 pines, conecte la placa de desarrollo CH552 al USB del ordenador
2. Seleccione la serie de chips: haga clic en la página de la pestaña "Serie CH55X de 8 bits"
3. Seleccione el modelo de chip: seleccione "CH552" en la lista "modelo de Chip"
4. Selecciona el modo de descarga: selecciona "descarga USB" en la lista "Modo de descarga".
5. Configuración de descarga; En la columna "Configuración de descarga", la configuración de descarga
6, seleccione el dispositivo de descarga: puede seleccionar el dispositivo especificado en la "lista de dispositivos USB": si el dispositivo está conectado al PC, el software detectará
7. Si IAP no está habilitado en la configuración de descarga, solo necesita seleccionar el archivo de descarga correspondiente para "archivo de programa de usuario"; Si IAP está activado, debes seleccionar el archivo de descarga correspondiente para "archivo de programa IAP" y "archivo de programa de usuario". Si IAP está habilitado, debe seleccionar el archivo de descarga correspondiente para "archivo de programa IAP" y "archivo de programa de usuario". A continuación, haz clic en el botón "descargar".
¡Lista de envío!

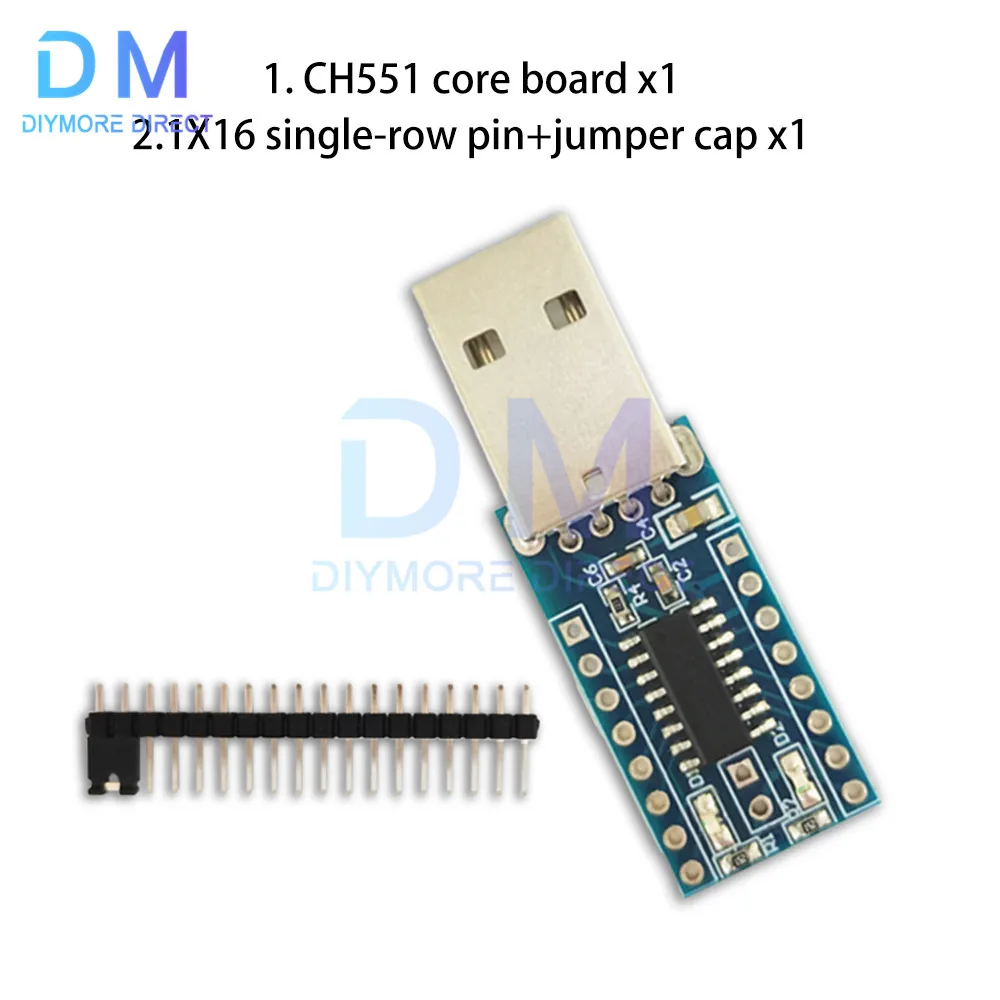

Kit de que
1XCH551 Placa de núcleo
1x16 fila única de pines
1X Jersey tapa

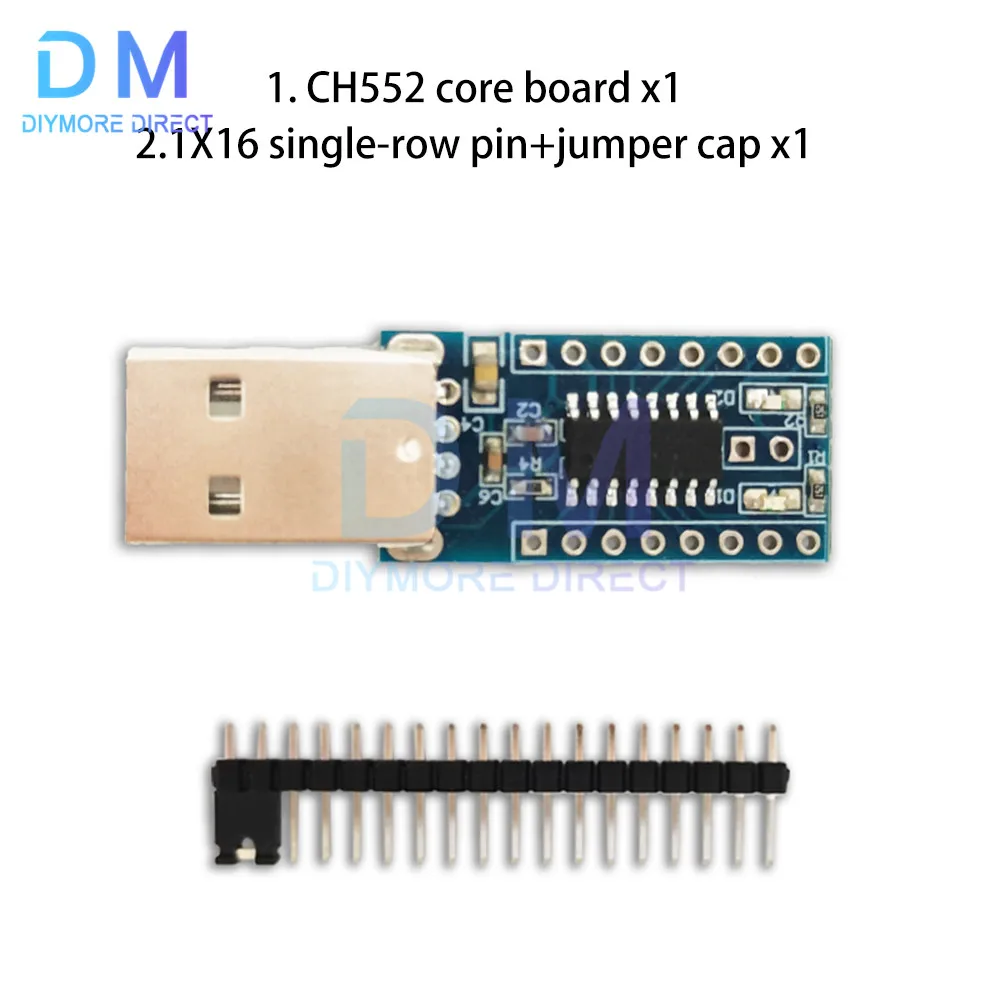

Dos:
1XCH552 Placa de núcleo
1x16 fila única de pines
1X Jersey tapa
