Descripción
AD9914 Introducción a la placa de evaluación (diseño de placa de cuatro capas)
AD9914 Es un sintetizador de frecuencia digital directo. (DDS) , Uno incorporado 12 Convertidor de bit a digital a analógico con la velocidad de funcionamiento objetivo más alta 3,5 GSPS ... El dispositivo utiliza avanzados DDS La tecnología, junto con el convertidor digital-analógico de alta velocidad y alto rendimiento, constituye un completo sintetizador digital programable de alta frecuencia, que puede producir el más alto 1,4 GHz Onda sinusoidal de salida analógica de agilidad de frecuencia. AD9914 Diseñado para proporcionar salto de frecuencia rápido y resolución de sintonización de precisión (en modo estándar 32 En bit y modo analógico a digital programable 64 Bit) y diseño. Este dispositivo también permite un salto de frecuencia rápido de fase y amplitud. Las palabras de sintonización y control de frecuencia son seriales o paralelas E/S Puerto de carga AD9914 ... También admite el modo de Escaneo Lineal definido por el usuario para generar una forma de onda de escaneo altamente lineal de frecuencia, fase o amplitud. Además, un puerto de entrada de datos paralelo de alta velocidad está integrado para admitir una alta velocidad de datos del esquema de modulación polar y una programación rápida de palabras de sintonización de fase, frecuencia y amplitud.
AD9914 + STM32 Vídeo de demostración del tablero de control principal
Enlace:https://pan.baidu.com/s/15SSKQPx3UZJMGGjOY9OCrA
Extraer código:5gai
AD9914 Software de ordenador superior
Enlace:https://pan.baidu.com/s/1LM5D_CQd-kE93y3v77pF-A
Extraer código:Qtx5
STM32 USB Conductor
Enlace:https://pan.baidu.com/s/1LbTMFsIDiNQ9rq6XLNV8ZQ
Extraer código:M4xx
Introducción del módulo:
1. Admite 10 modos de modulación;
ADF4350 proporciona una señal de oscilador local de 3,5 GHz, ADF4350 utiliza un oscilador de cristal compensado por temperatura de 10MHz
3. La fuente de alimentación adopta 5V/2A;
1MHZ-1GHZ (salida de onda sinusoidal)
5. Amplitud de salida ajustable, salida máxima 600mVPP (carga de 50 ohm)
Lista de envío:
Placa de núcleo AD9914, placa de control principal STM32, fuente de Alimentación de 5V/2A, cable de TYPE-C
I,Aplicación
1 , LO Síntesis de frecuencia ágil
2. , Generador de reloj programable
3 , Radar y sistema de escaneo FM Fuente de modulación de frecuencia lineal
4. ... Equipo de prueba y medición
5. , Controlador de dispositivo acústico-óptico
6 , Modulador de polarización
7 , Salto de frecuencia rápido

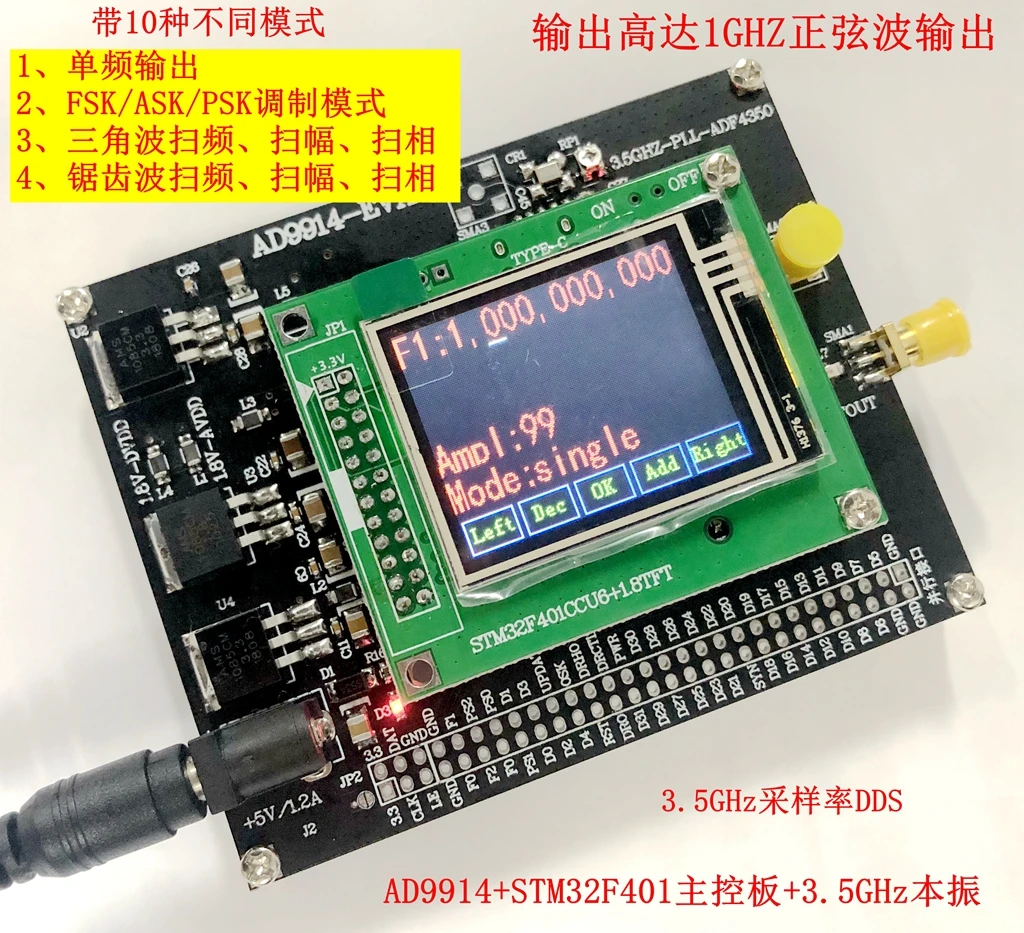

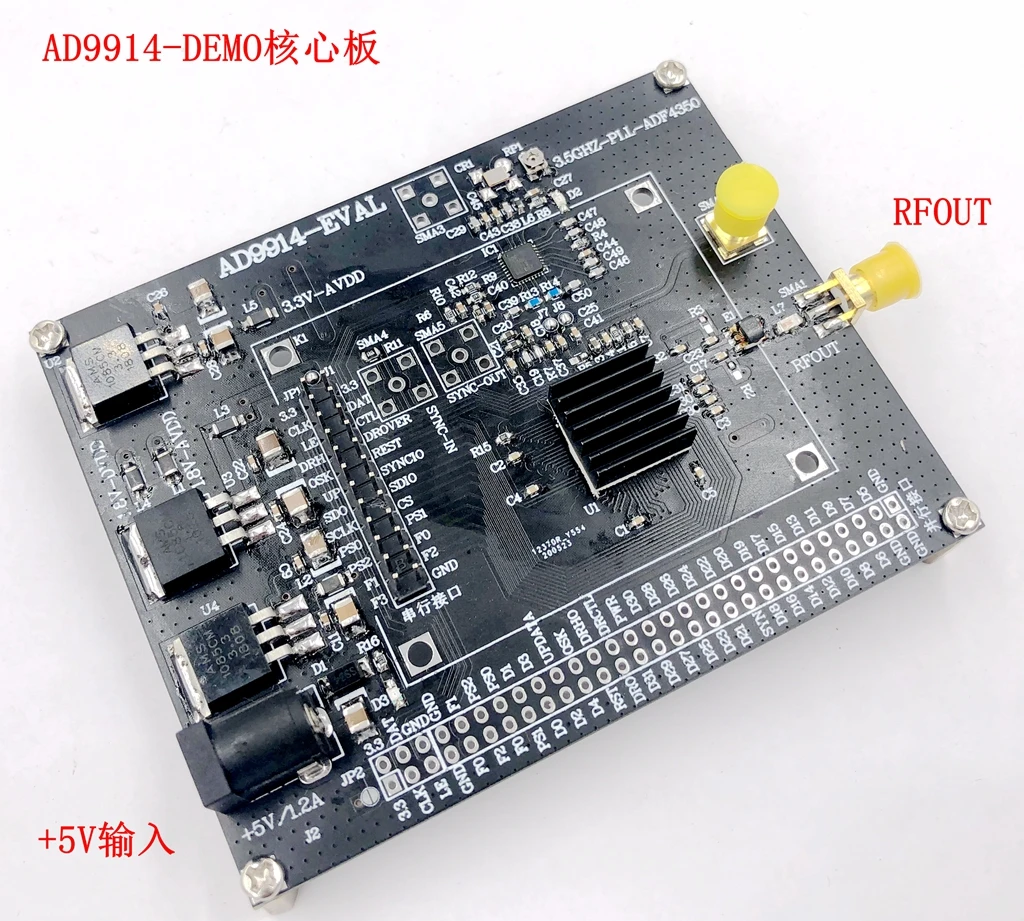

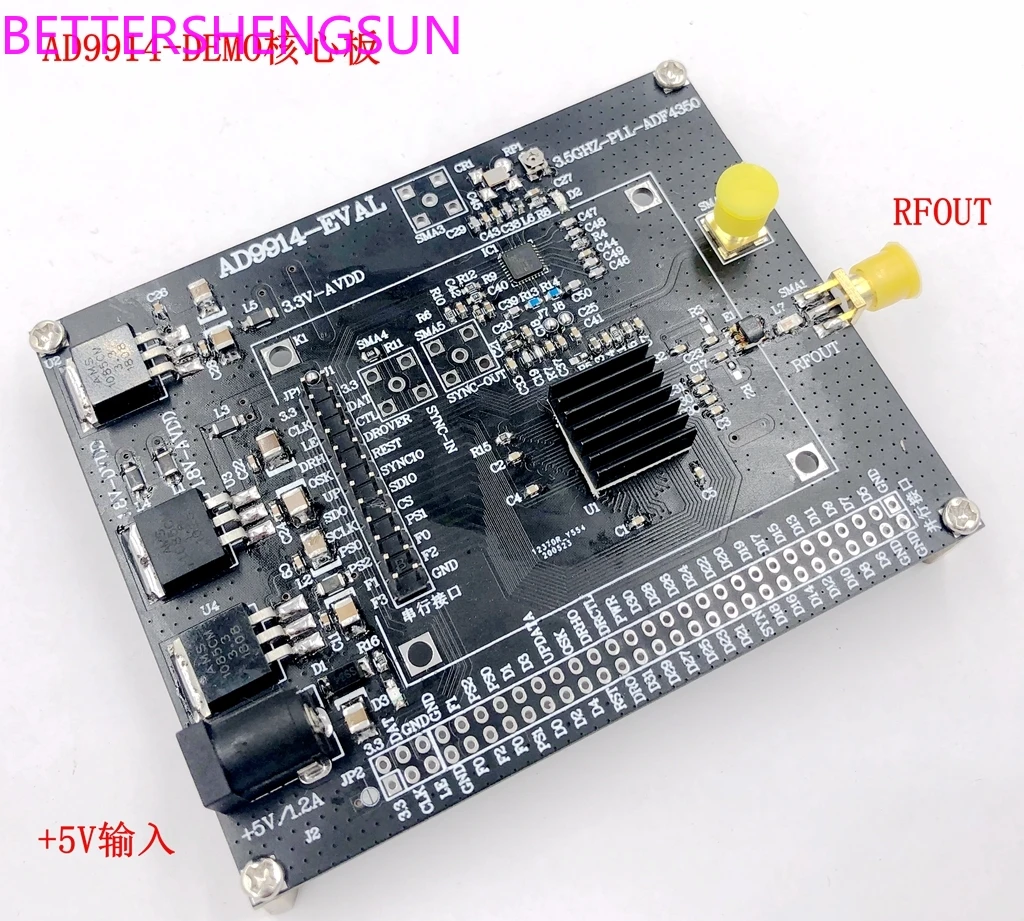

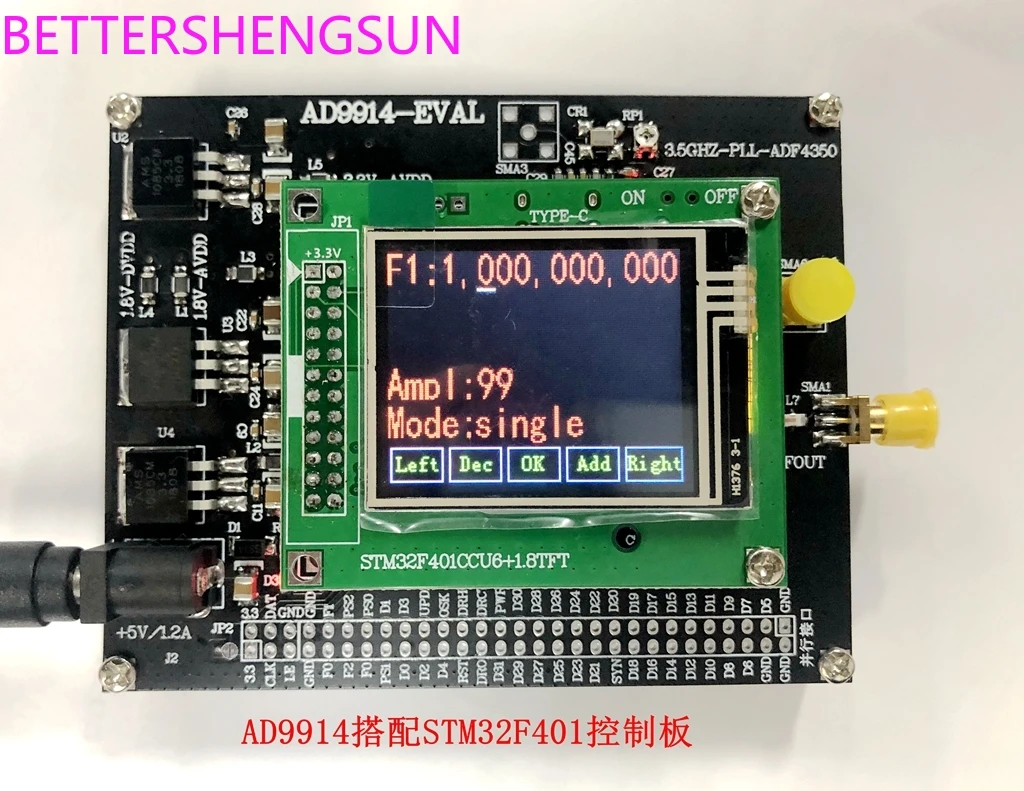

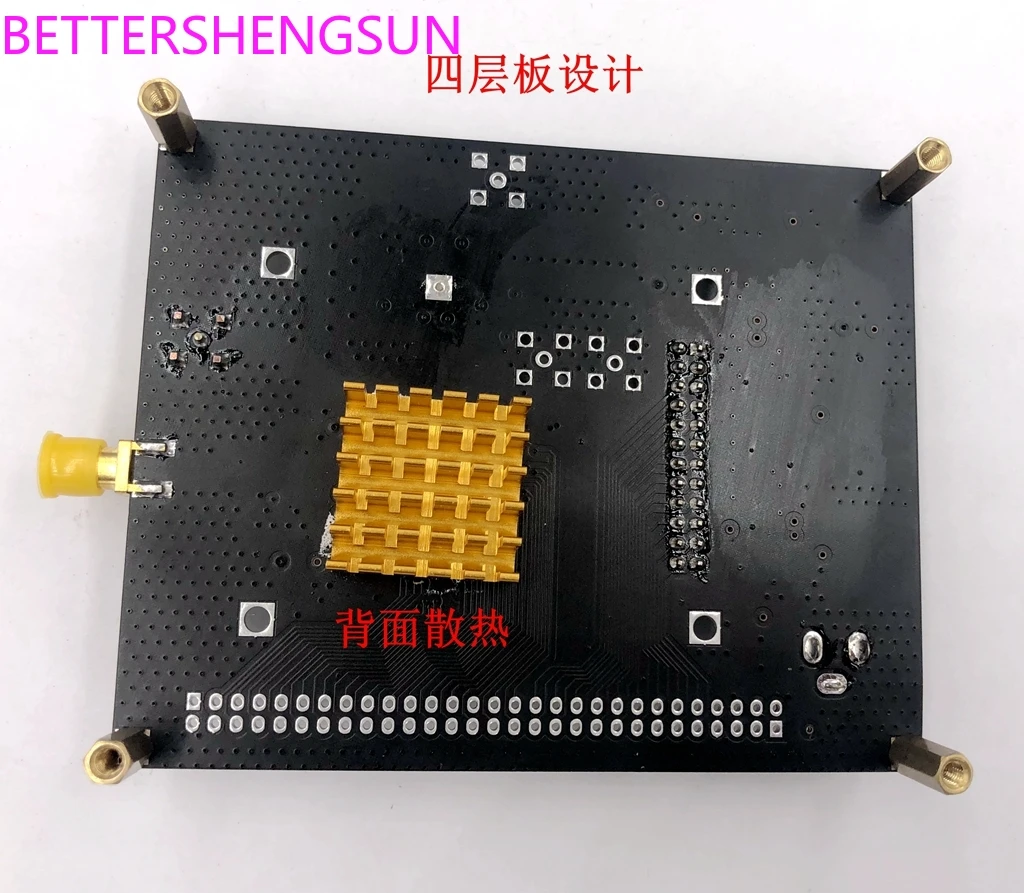

II,Imagen del producto
III,Diagrama de forma de onda

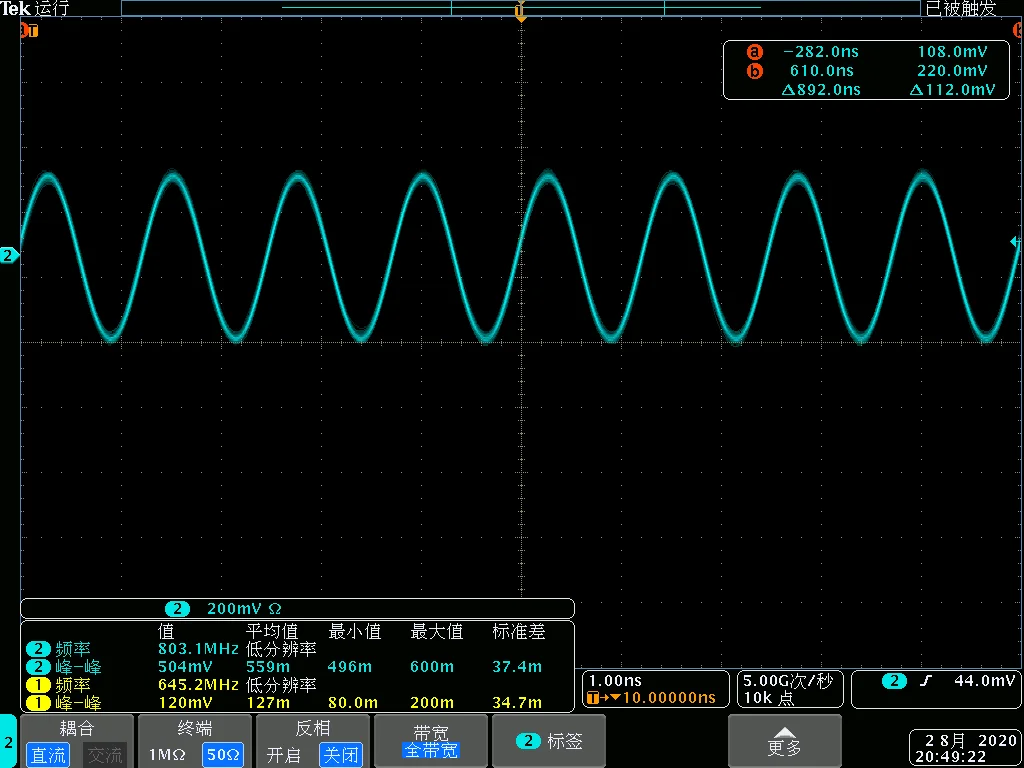

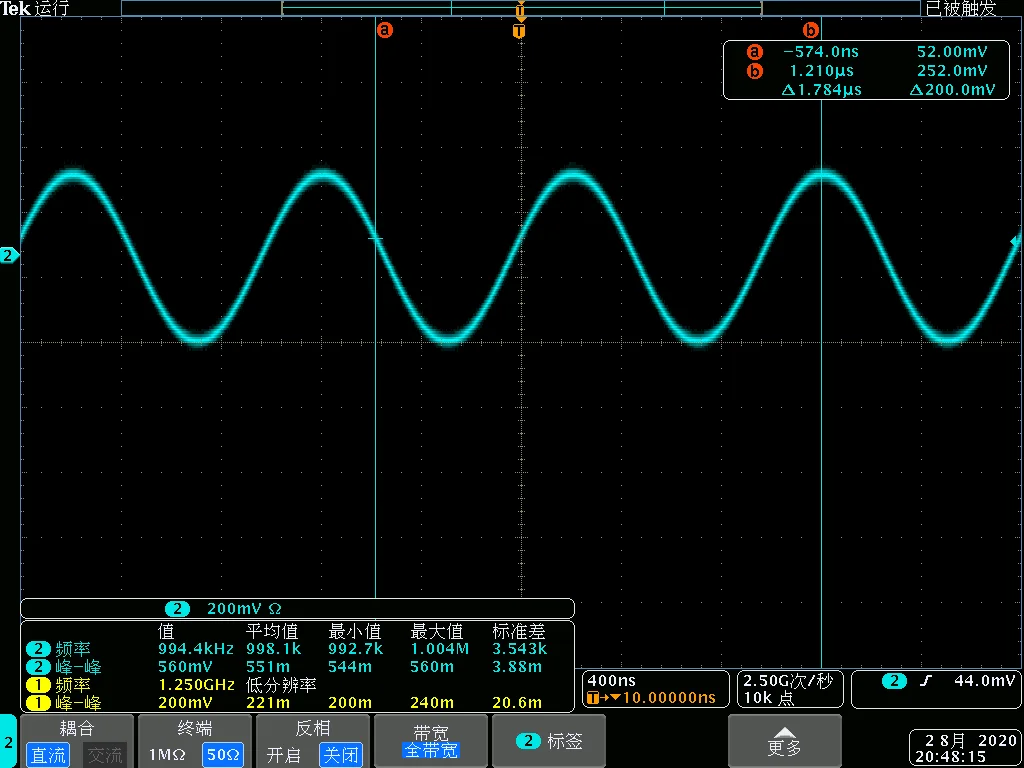

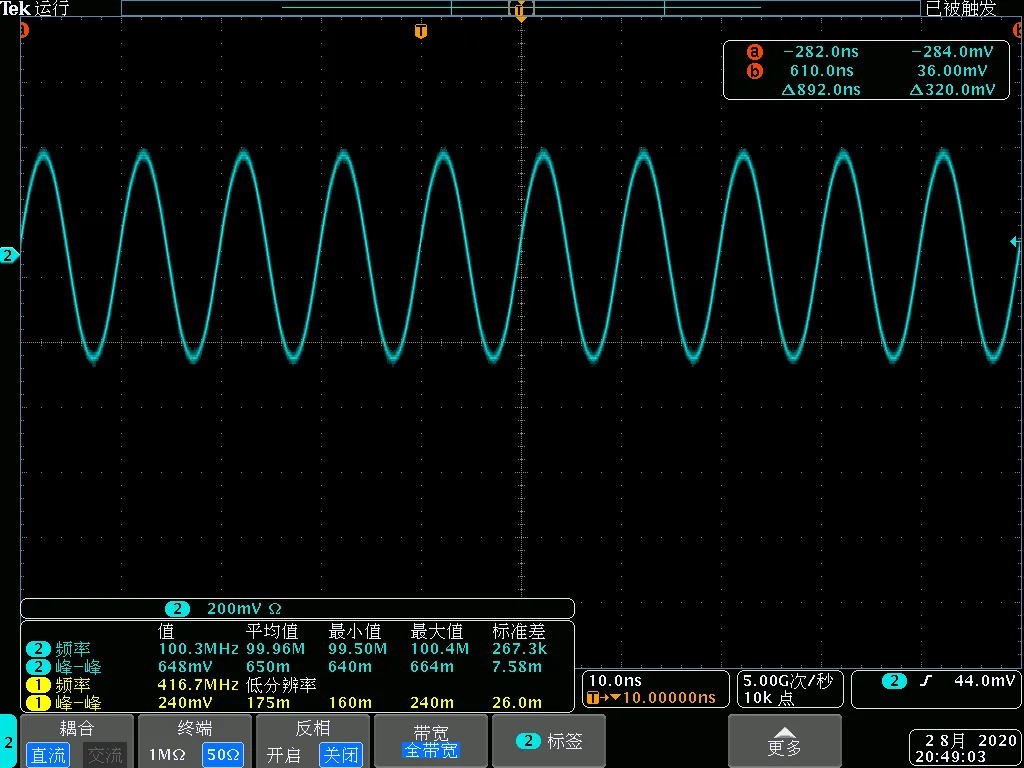

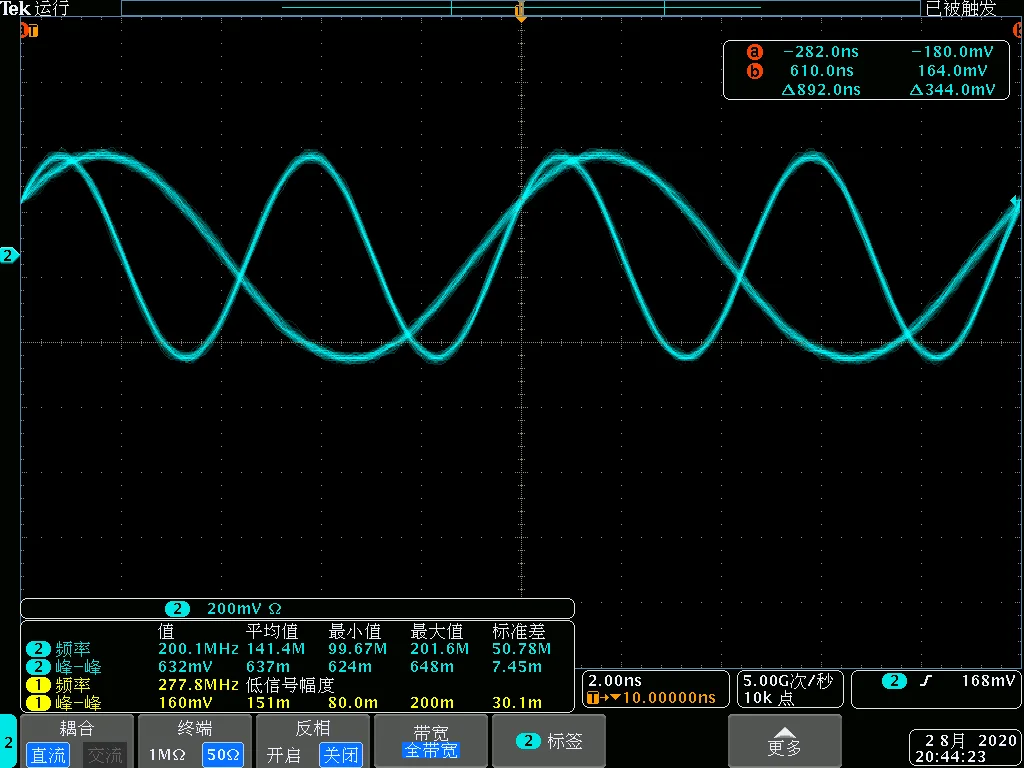

3,1 Forma de onda de dominio temporal
Bajo armónico
3,3 Medición de ruido de fase
