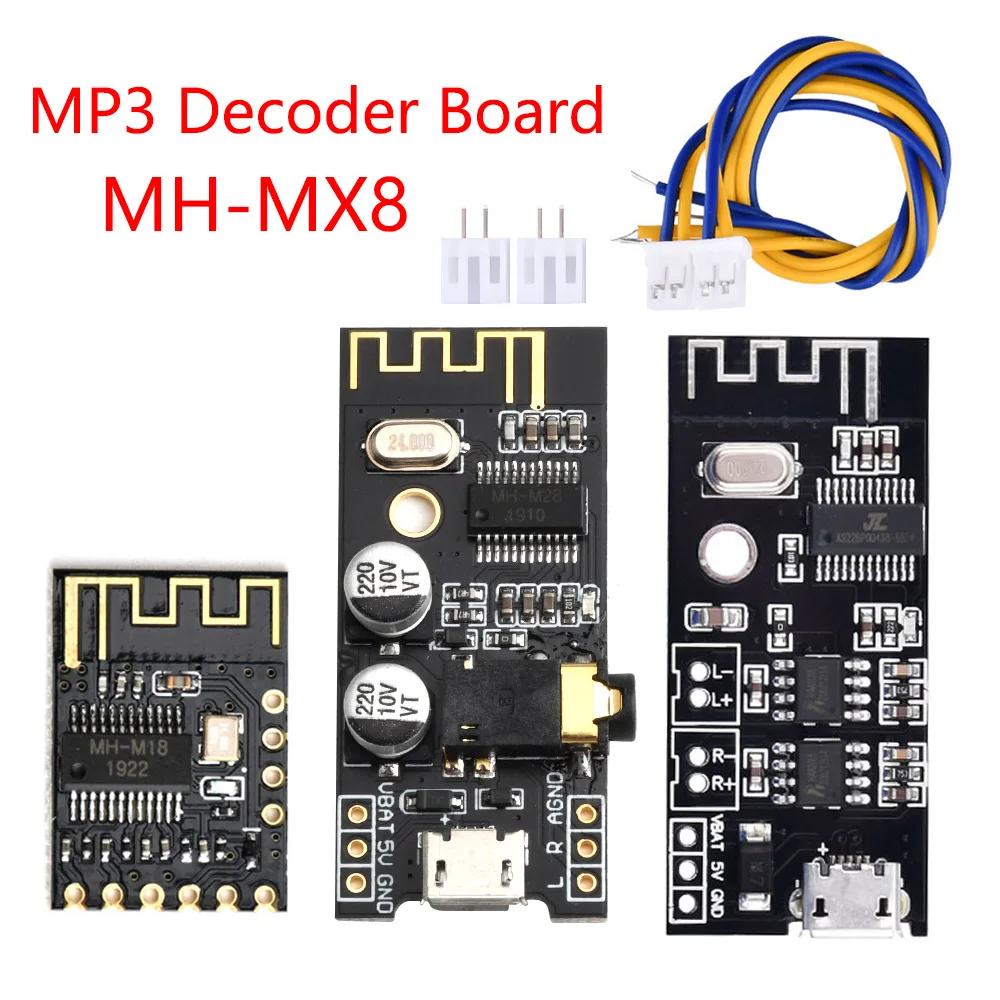

Placa decodificadora MH-MX8 MP3, módulo de Audio, Bluetooth 4,2 5,0, estéreo, reacondicionamiento artesanal, HIFI

1/M28 / M38 es una solución de diseño Bluetooth de bajo consumo que admite la última transmisión Bluetooth 4,2, reproducción sin pérdidas estéreo de dos canales y transmisión inalámbrica Bluetooth cuando el módulo está conectado a Bluetooth. Lo cual es muy conveniente. En un entorno abierto, la distancia de conexión Bluetooth puede ser de hasta 20 metros. Ampliamente utilizado en una variedad de Recepción de audio Bluetooth, una variedad de modificación de audio DIY. Para sus diferentes necesidades, ofrecemos 3 versiones para que pueda elegir:


Descripción de la función:
Versión Bluetooth V4.2, admite tecnología de conexión automática Bluetooth, admite decodificación sin pérdidas WAV/WMA/FLAC/APE/MP3, salida de doble canal estéreo.
Después de encender el módulo, el teléfono móvil busca el nombre Bluetooth MH- M18/M18/M18 y puede reproducir música después de conectar Bluetooth.

Luz indicadora azul del módulo:
Cuando el Bluetooth no está conectado, la luz indicadora parpadea rápidamente;
Cuando la conexión Bluetooth está encendida, la luz indicadora está siempre encendida;
Cuando el Bluetooth se está reproduciendo, la luz indicadora parpadea lentamente.

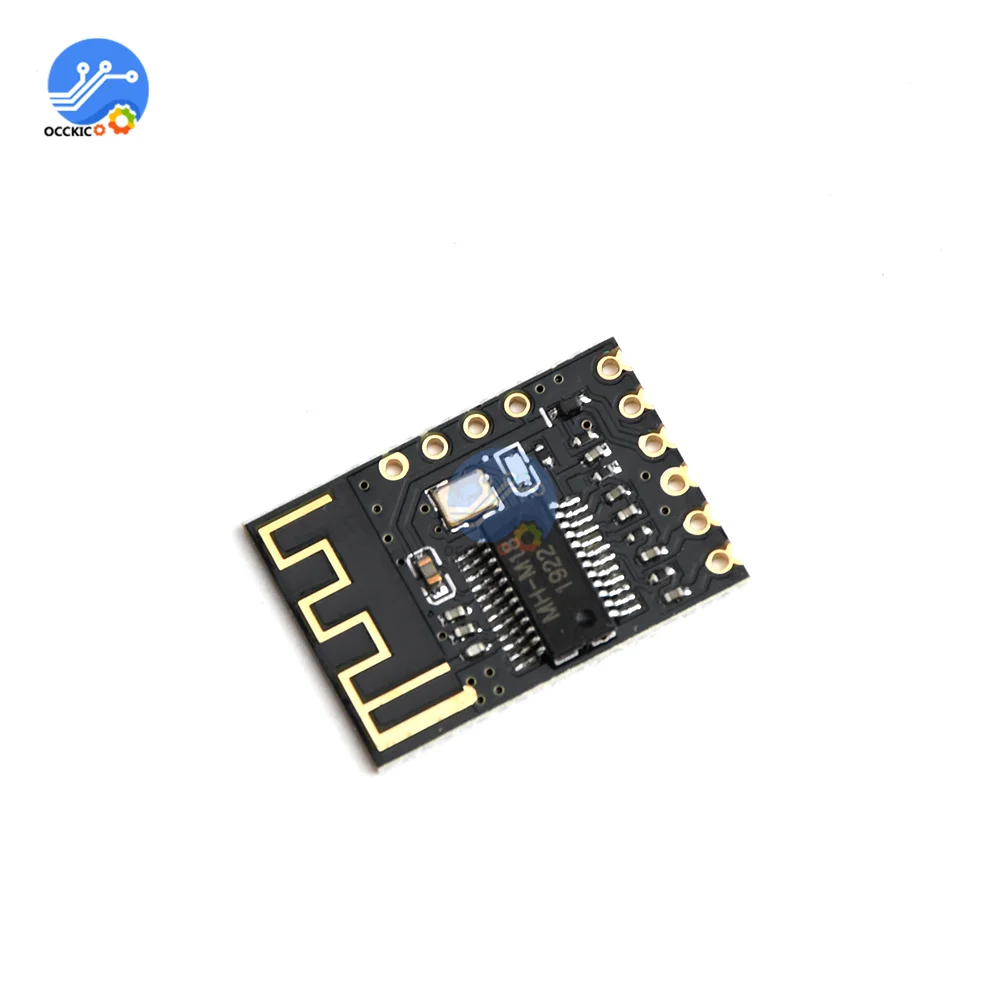

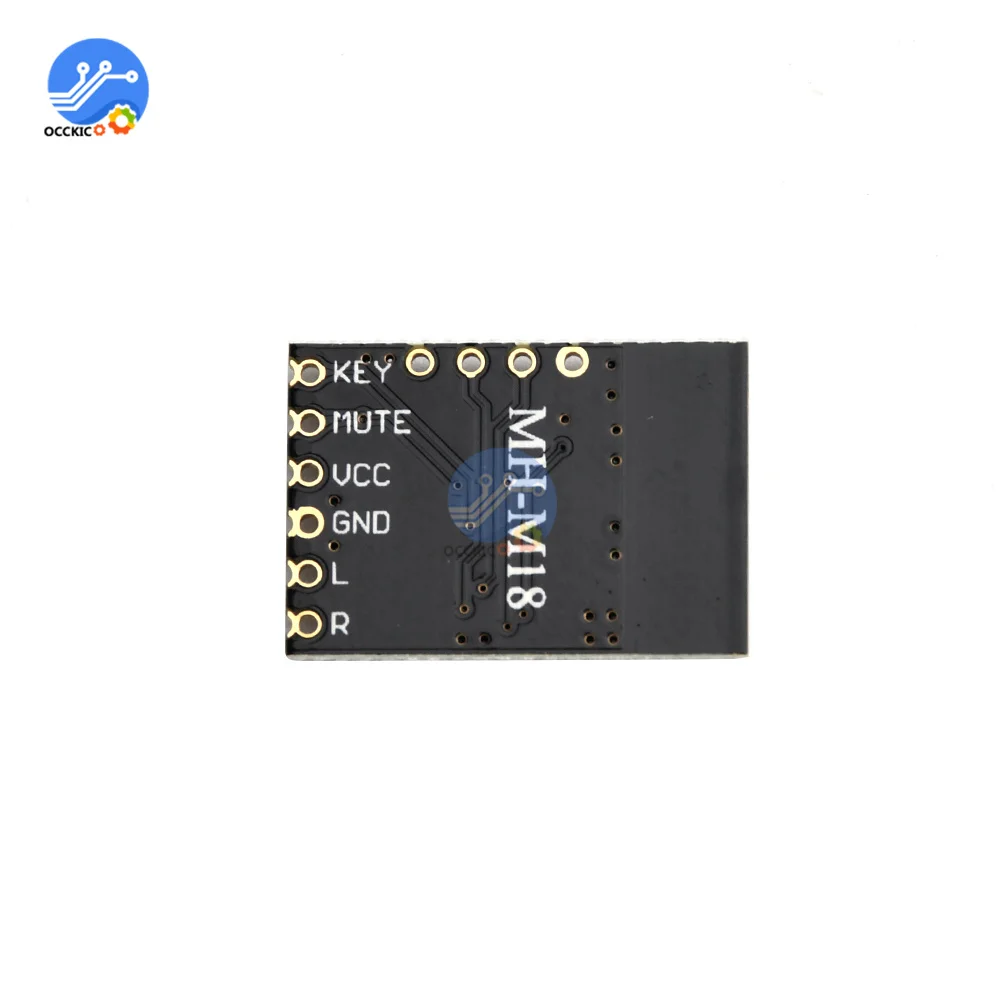

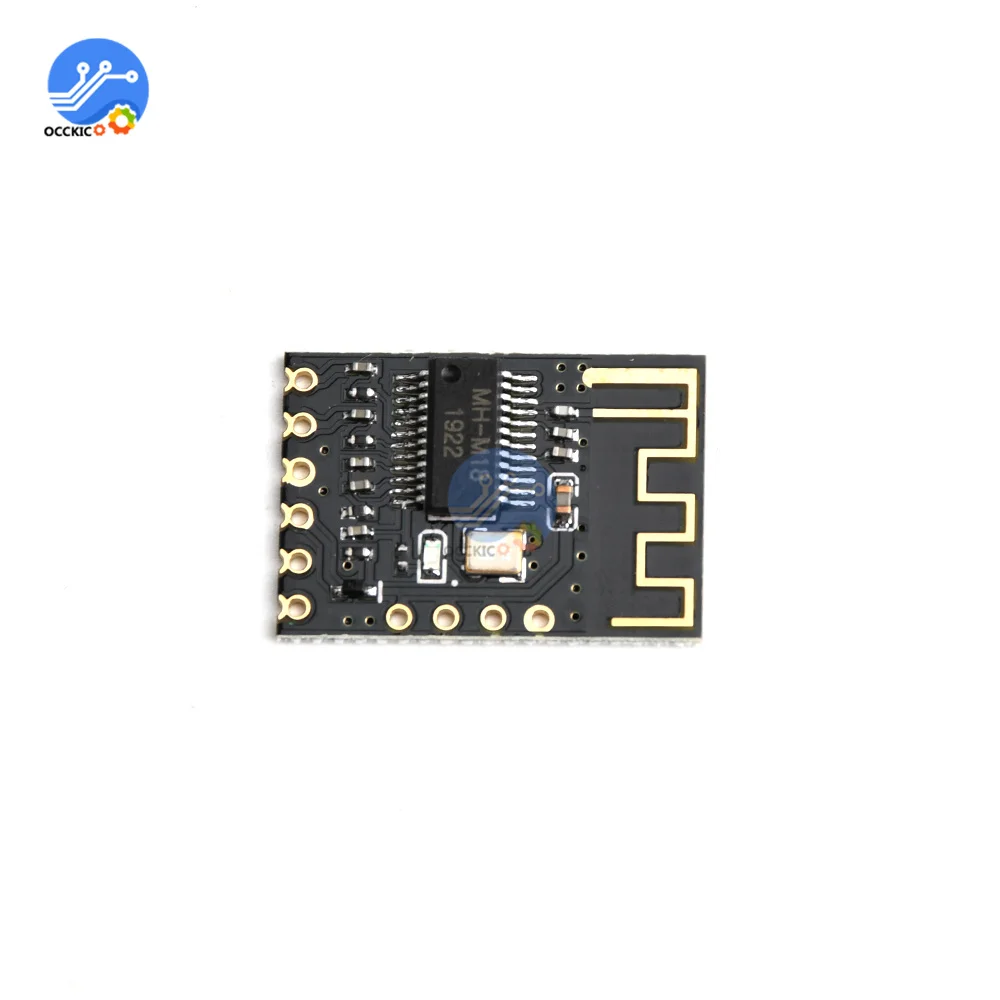

MH-M18:
Terminal de control silencioso MUTE: utilizado para controlar la placa del amplificador de potencia. Al silenciar, MUTE emite un nivel alto de 3,3 V y emite un nivel bajo durante la reproducción.
Control de botón CLAVE: Esta función requiere una conexión adicional de resistencias y botones.
Función de apagado de volumen: la salida predeterminada es 100% de volumen. Presione el botón para controlar el aumento y la disminución del volumen. Si el volumen de control es inferior a 15%, volumen será la salida de 15% después de volver a encender; si el volumen de control es superior a 15%, el volumen original permanecerá sin cambios después del encendido.

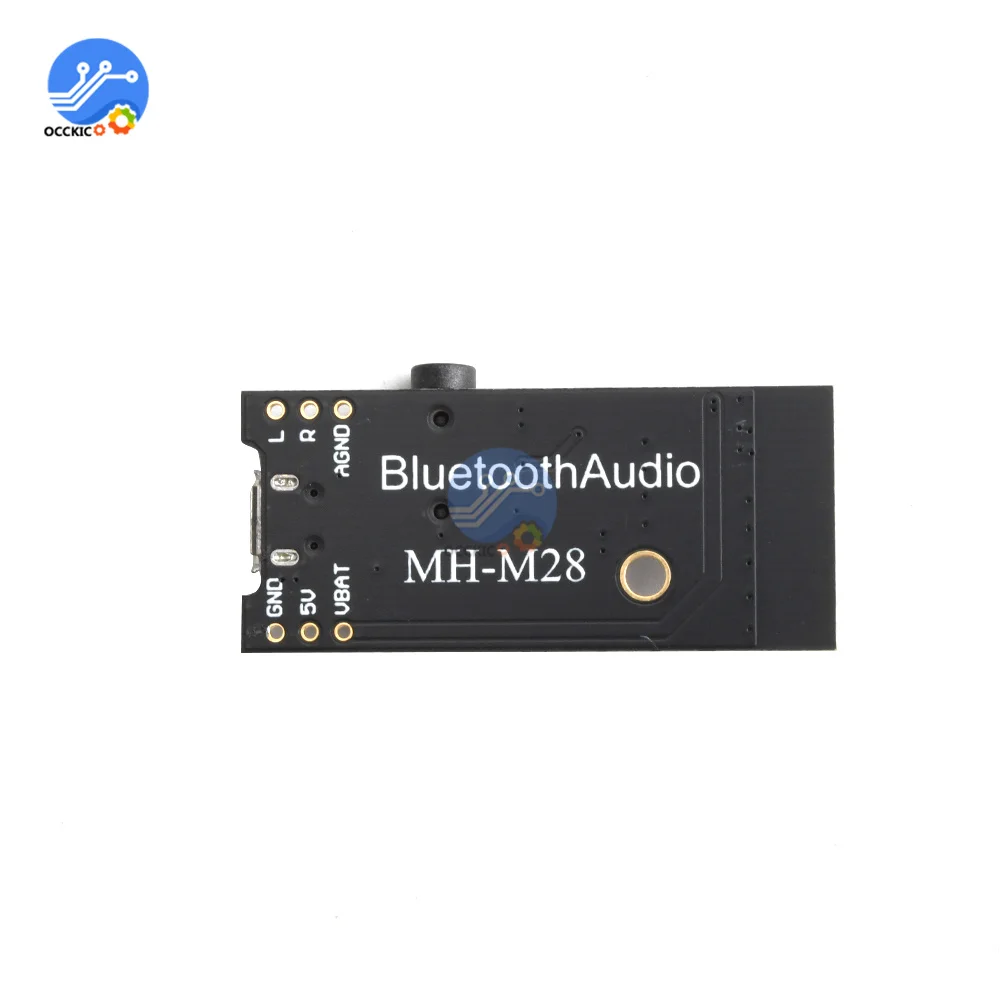

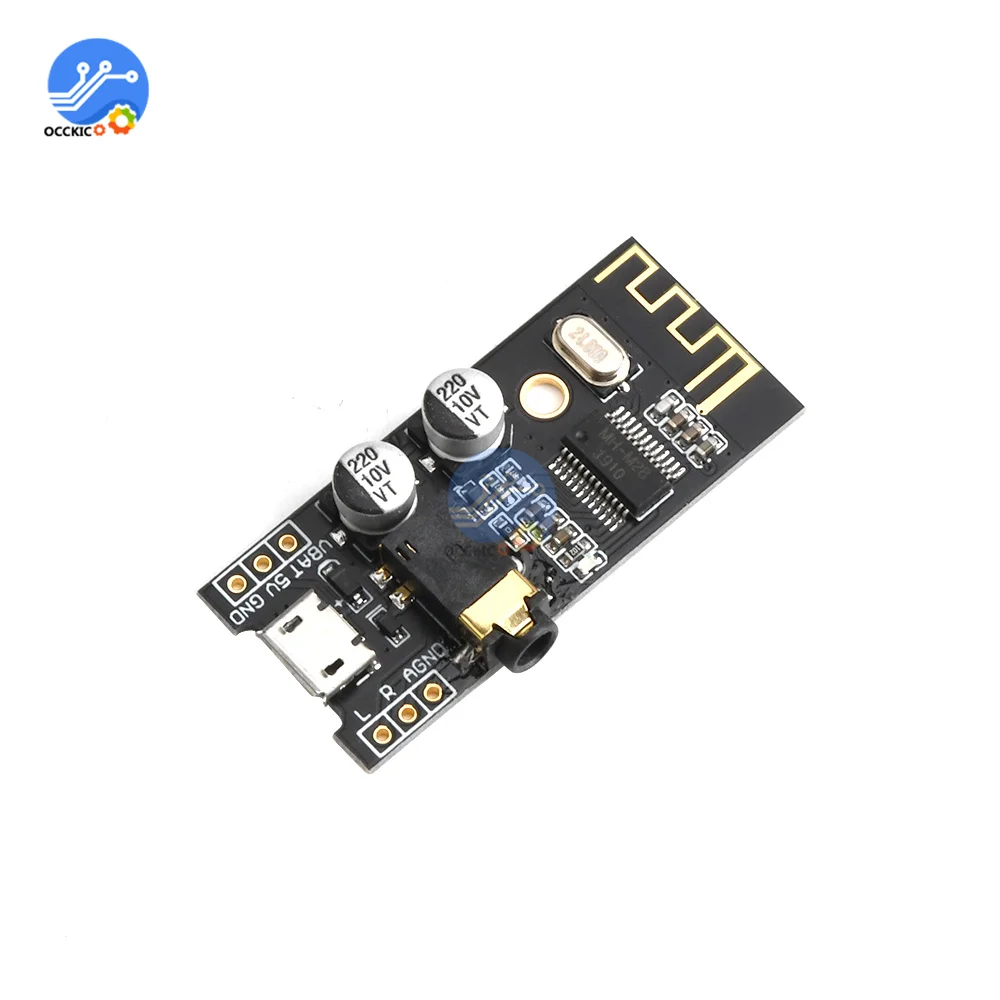

MH-M28:
1. Fuente de alimentación: puede usar directamente el cable MICRO USB Android de 5V para la fuente de alimentación directa, o también puede conectar una fuente de alimentación de 5V o una batería de litio de 3,7 V.
Tenga en cuenta que las interfaces de fuente de alimentación de 5V y 3,7 V son diferentes. El voltaje de 5V está conectado a 5V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.
2. Salida de audio: el auricular se puede conectar directamente a la interfaz de audio de 3,5mm, O se puede cablear para la entrada de audio de la placa amplificadora de potencia (la interfaz L/R/AGND se puede cablear directamente)

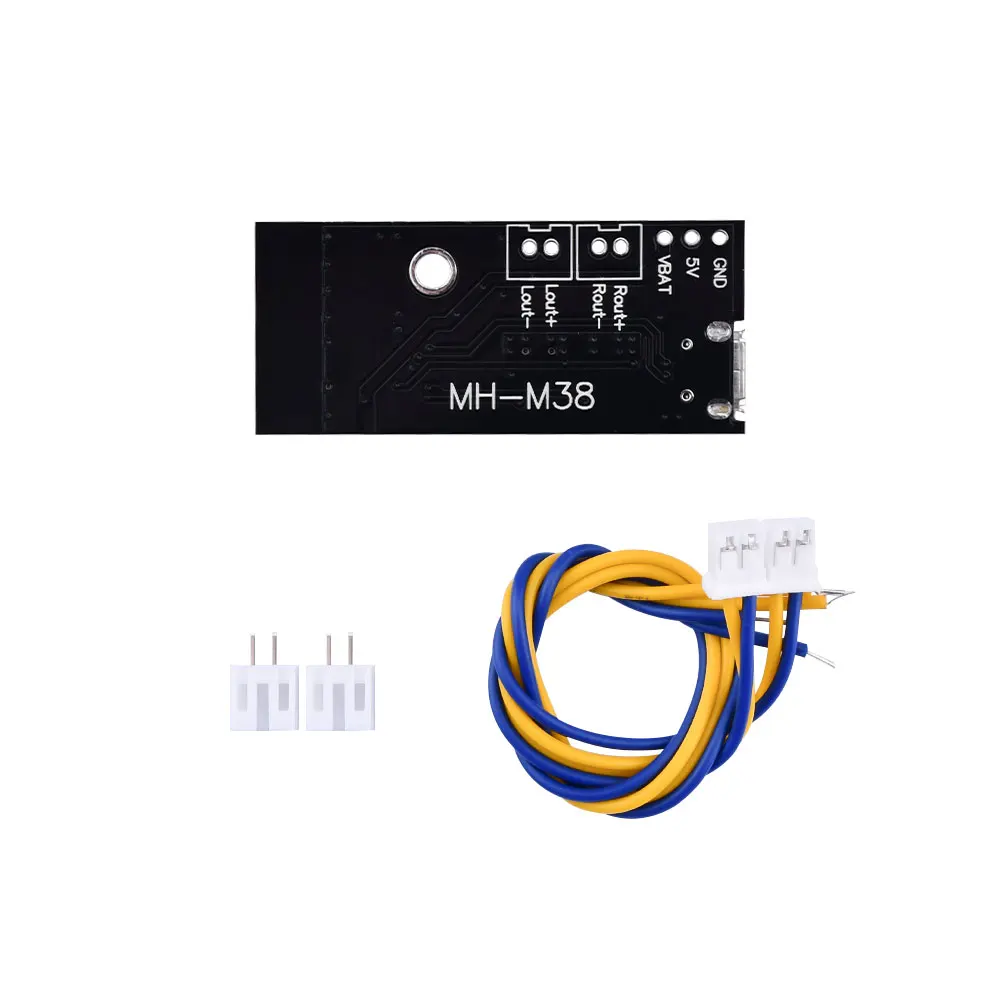

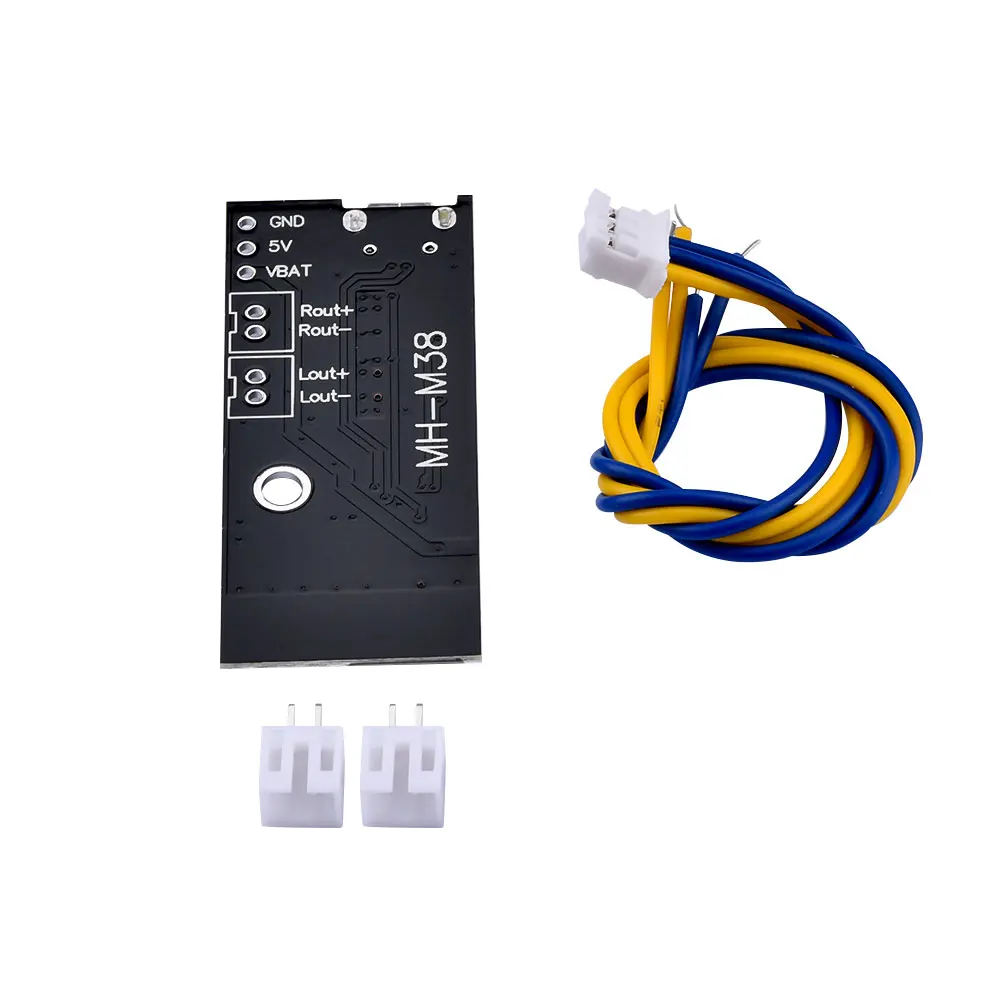

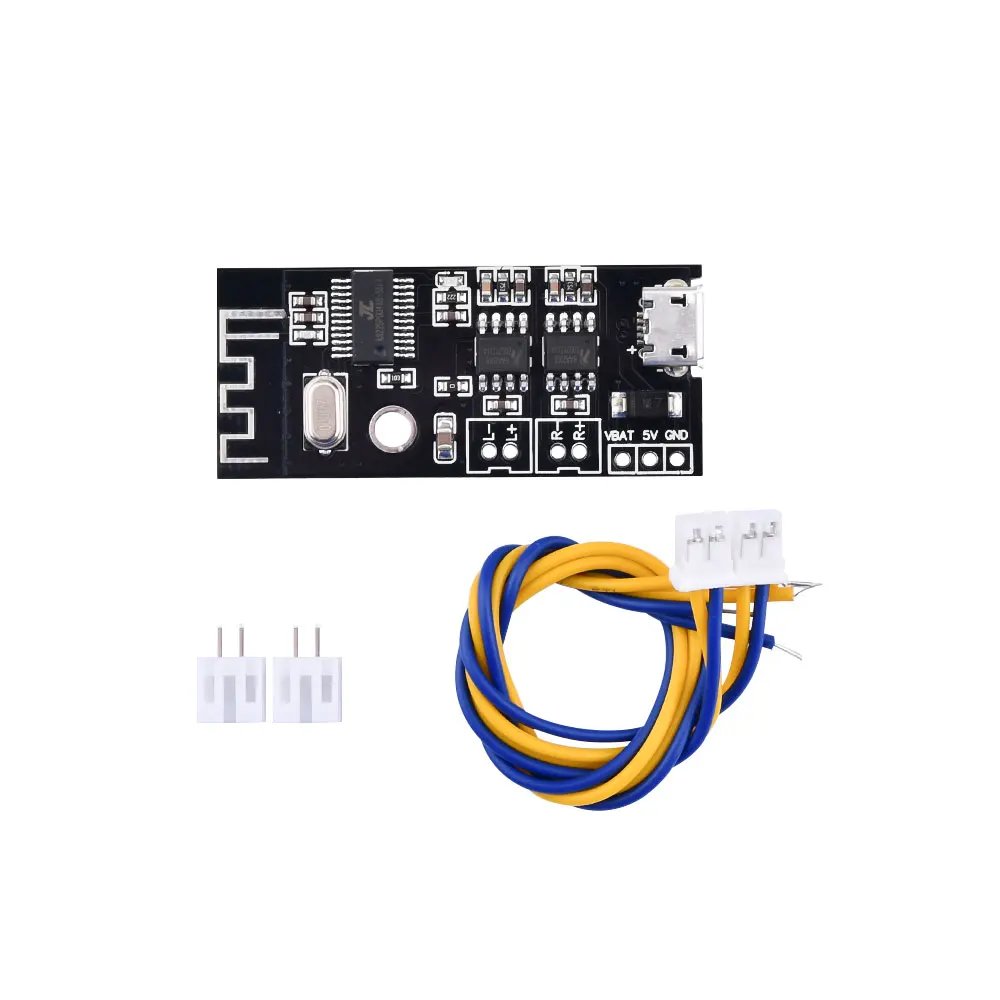

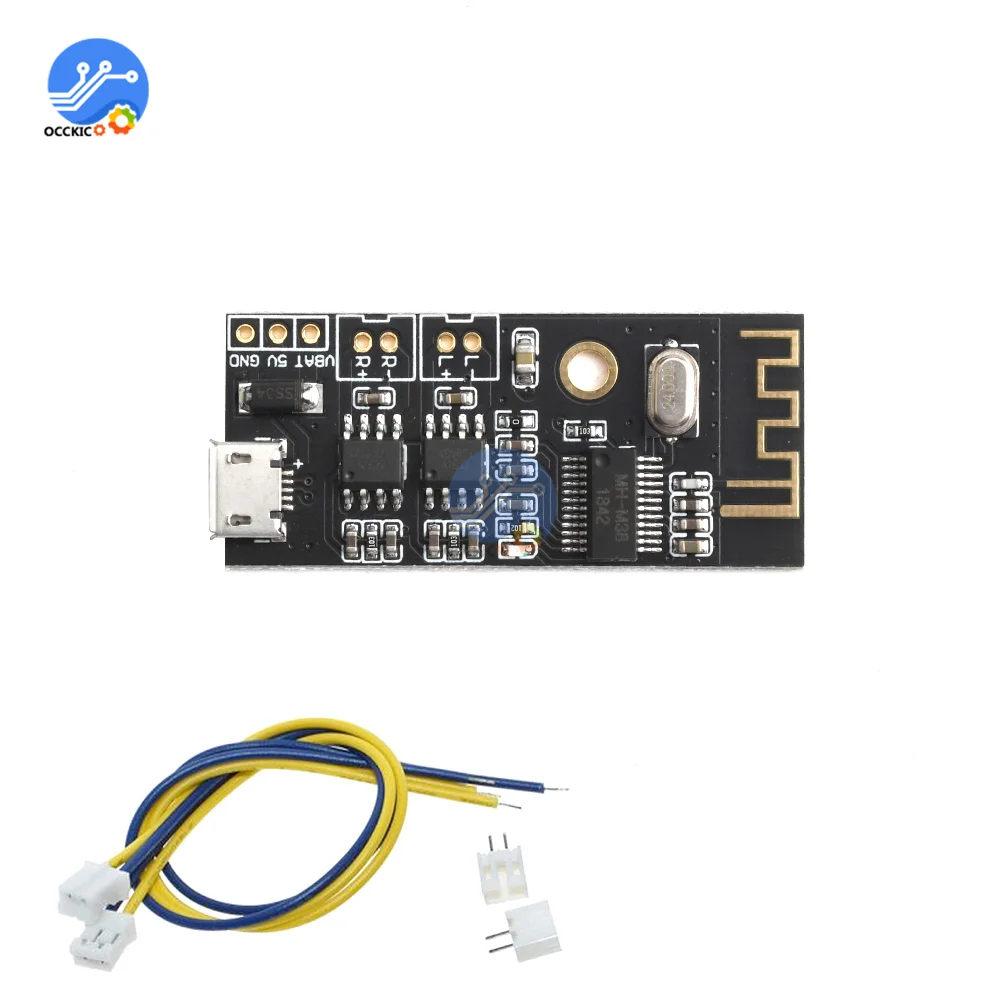

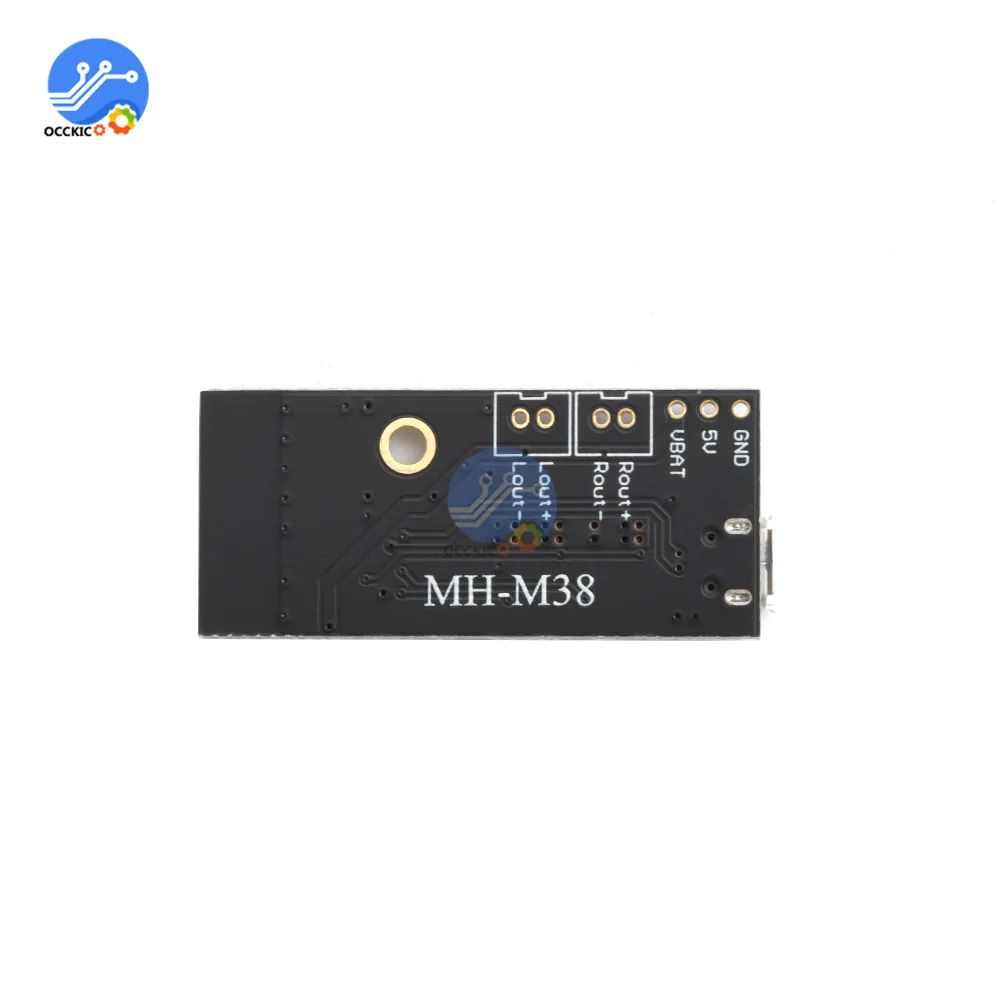

MH-M38:
1. Fuente de alimentación: puede usar directamente el cable MICRO USB Android de 5V para la fuente de alimentación directa, o también puede conectar una fuente de alimentación de 5V o una batería de litio de 3,7 V.
Tenga en cuenta que las interfaces de fuente de alimentación de 5V y 3,7 V son diferentes. El voltaje de 5V está conectado a 5V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.
2. Salida de audio: el auricular se puede conectar directamente a la interfaz de audio de 3,5mm, O se puede cablear para la entrada de audio de la placa amplificadora de potencia (la interfaz L/R/AGND se puede cablear directamente).
1. Fuente de alimentación: puede usar directamente el cable MICRO USB Android de 5V para la fuente de alimentación directa, o también puede conectar una fuente de alimentación de 5V o una batería de litio de 3,7 V. Tenga en cuenta que las interfaces de fuente de alimentación de 5V y 3,7 V son diferentes. 5V está conectado a 5V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.
La corriente máxima de funcionamiento es 5V2A. Se recomienda utilizar una fuente de alimentación regulada de 5V2A para una mejor calidad de sonido.
2. Admite tarjeta de sonido USB, controlador incluido (plug and play). Conecte el módulo al ordenador con el cable USB y el ordenador podrá reproducir música a través de la salida del amplificador del módulo.
3. Salida de audio: salida de señales de audio estéreo de canal izquierdo y derecho, se puede conectar a dos altavoces de 2- 8 Euros, 3-5W, pulsar 4 O 5W altavoces.
4. Este producto tiene su propio circuito amplificador de potencia dual de 5W, ¡y no debe conectarse a otro amplificador! Las salidas de los dos amplificadores no se pueden conectar en paralelo o los polos negativos están conectados entre sí, de lo contrario el chip amplificador de potencia se daña.


Paquete que puede elegir:
1 módulo M18
1 módulo M28
1 módulo m38 con cable
