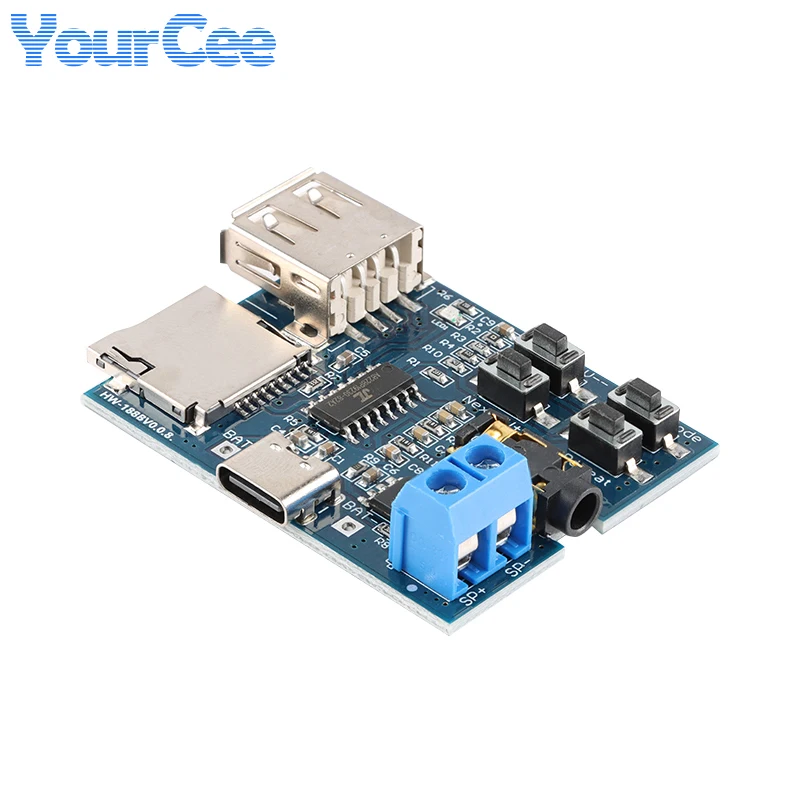

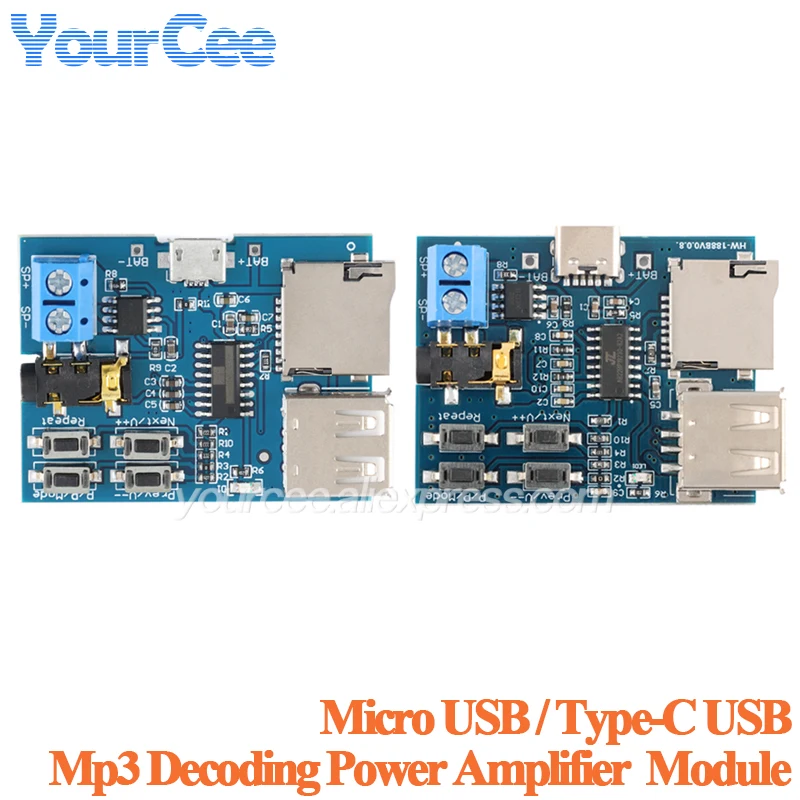

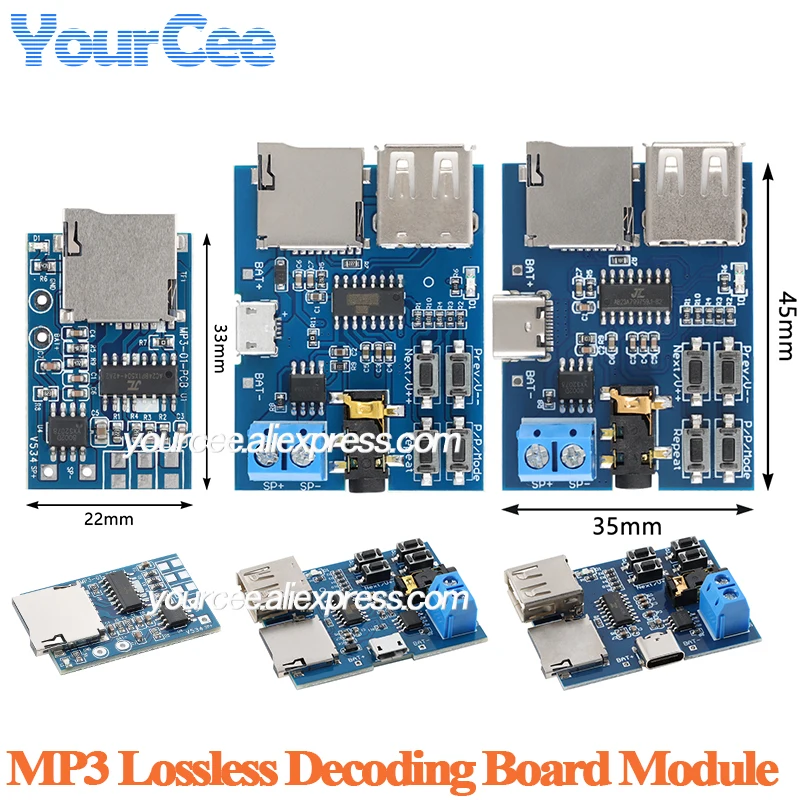

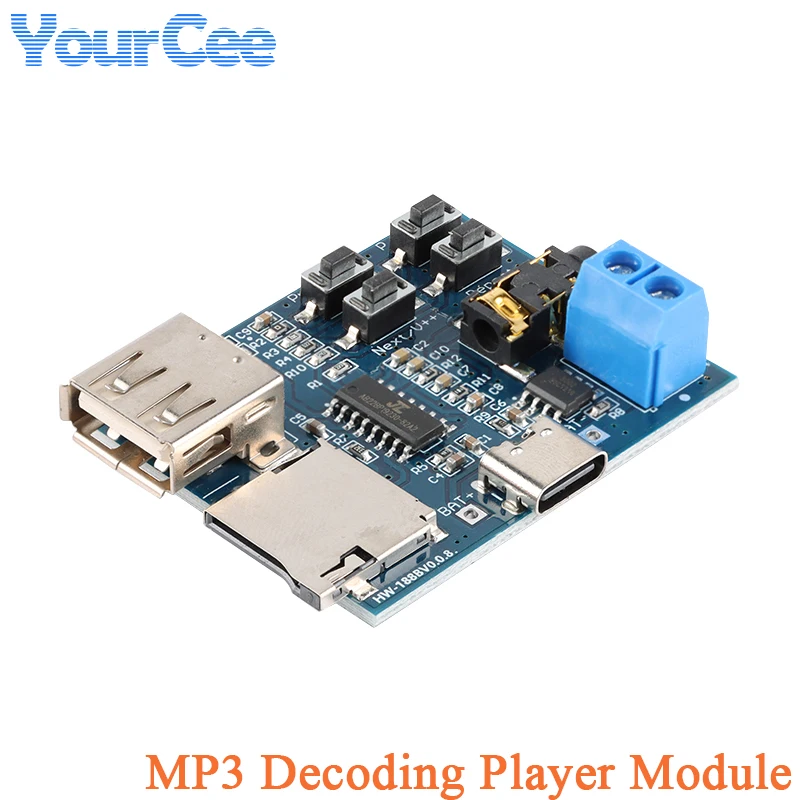

Placa decodificadora decodificadora sin pérdidas MP3, módulo de reproductor USB, amplificador de potencia de Audio y voz, interfaz tipo C DC 3,7--5,5 V 2W, 2 uds./1 ud.

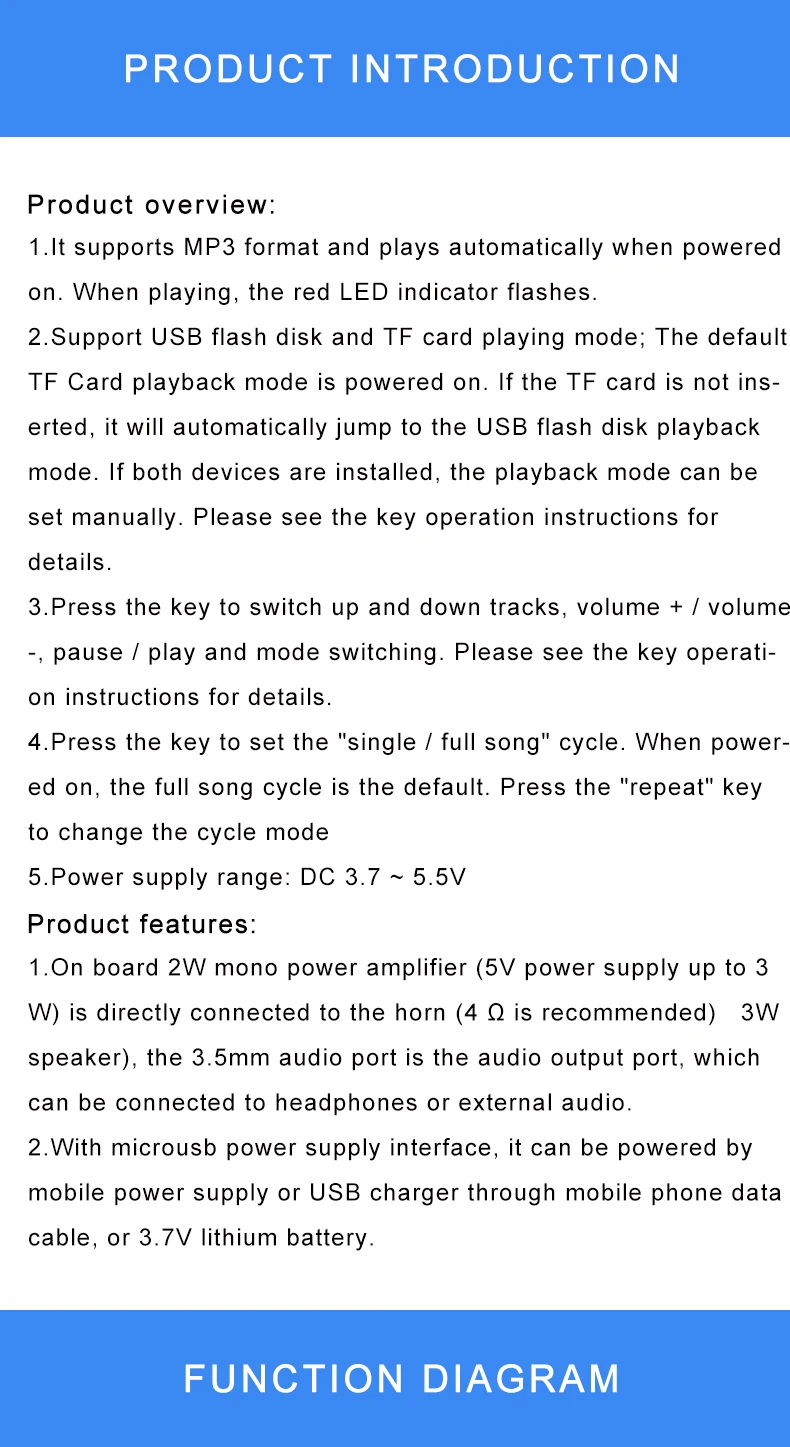

Parámetros del producto

1.Voltaje de alimentación: 3,7-5 V
2.Admite archivos de audio MP3
3.Tarjeta TF soporte máximo 16G
Salida máxima del amplificador de potencia de 3 W cuando hay una fuente de alimentación de 4,5 V (preste atención a la disipación de calor del chip del amplificador de potencia, agregue un disipador de calor)

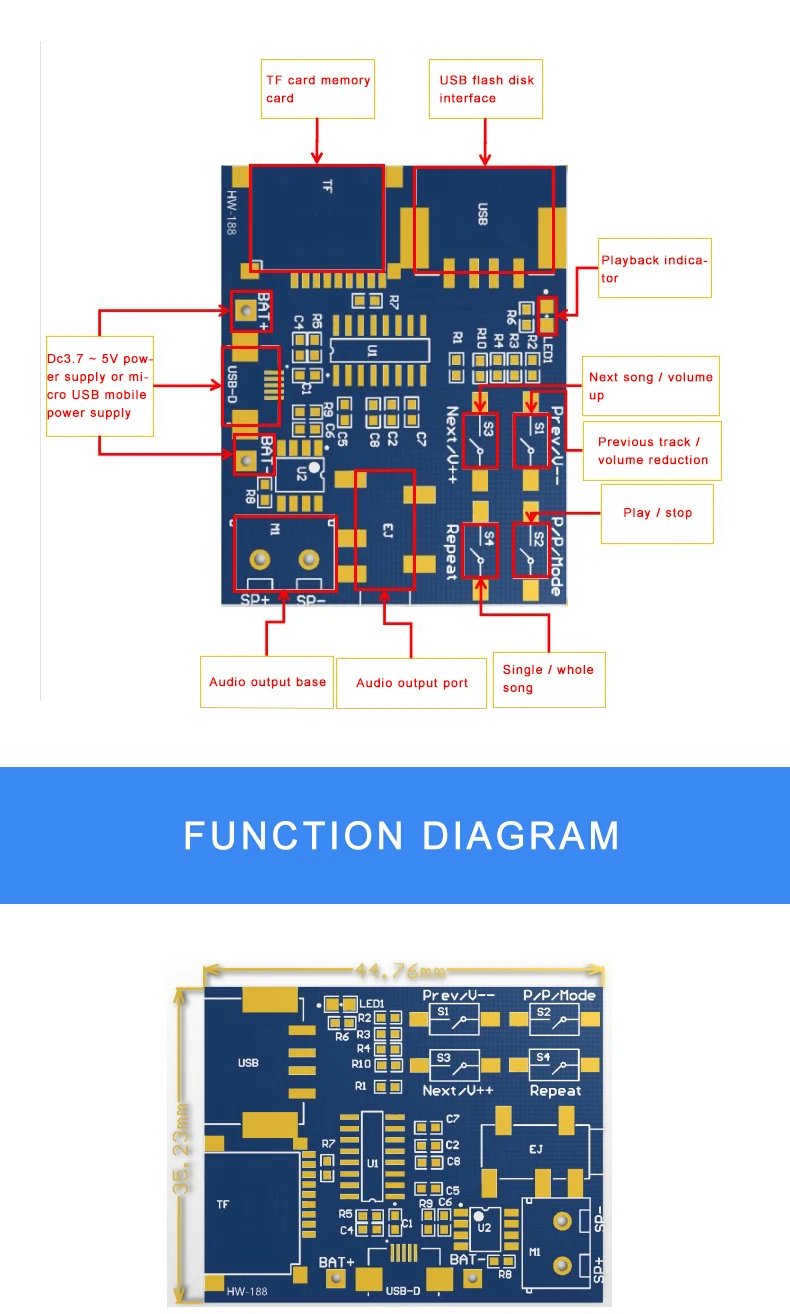

Descripción del pin

BAT: entrada positiva
GND: entrada negativa
SP: salida positiva
SP-: polo negativo de salida

Si necesita utilizar esta placa como etapa frontal del amplificador de potencia, no necesita el amplificador de potencia de esta placa.Si recibes el amplificador de potencia tú mismo, puedes modificarlo de la siguiente manera:
Retire el chip del amplificador de potencia (chip de 8 pines) de la placa y conecte un condensador de 104 (o 224) en serie desde el cuarto pin y el sexta pin del control principal al terminal de entrada del amplificador de potencia, dejando 1 cables conectado desde el polo negativo al terminal común de la entrada del amplificador de potencia.
Del mismo modo, si es necesario modificar la placa para escuchar música con los auriculares, se retira el chip amplificador de potencia (chip de 8 pines) de la placa y luego se conecta un condensador de 104 (o 224) en serie al izquierdo y derecho canales de los auriculares de los 4o y 6o pines del control principal (estos dos pines son las salidas de los canales izquierdo y derecho del chip de control principal), dejando 1 cable conectado al común de los auriculares desde el polo negativo.Fin.
Reproducción automática de encendido
Reproducción en bucle con función de memoria, continúe reproduciéndose desde la última pista reproducida desde la nueva reproducción después del siguiente encendido
Pantalla con indicador LED

Cuando el amplificador de potencia reproduzca música, habrá fiebre. Es normal que el chip del amplificador de potencia o el tubo del amplificador de potencia se caliente. Siempre que el amplificador de potencia no esté encendido a un gran volumen, el extremo de salida del altavoz de cortocircuito no quemará el chip del amplificador de potencia.
