Descripción
Características:

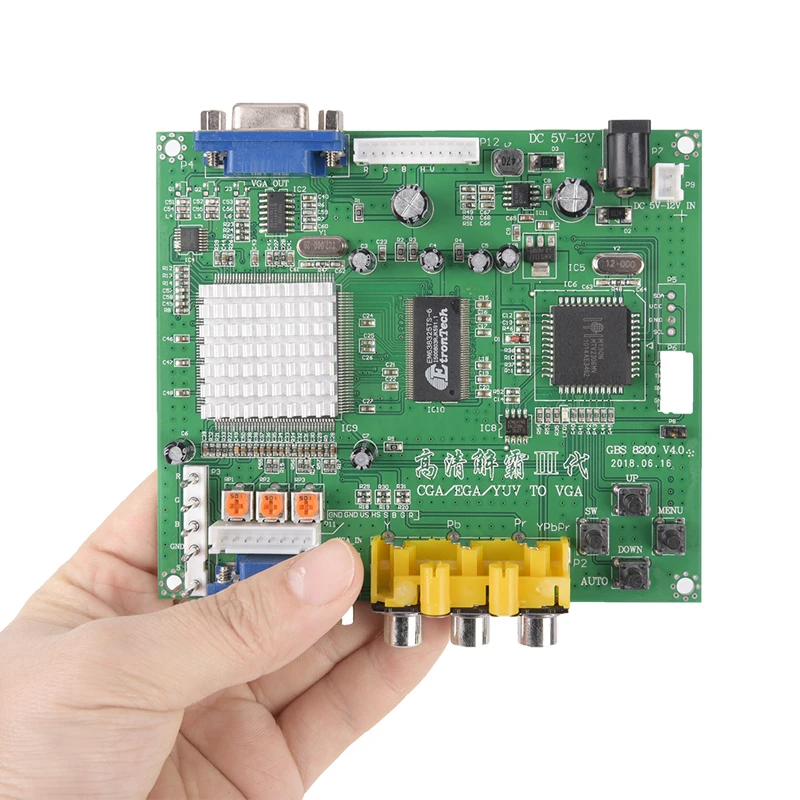

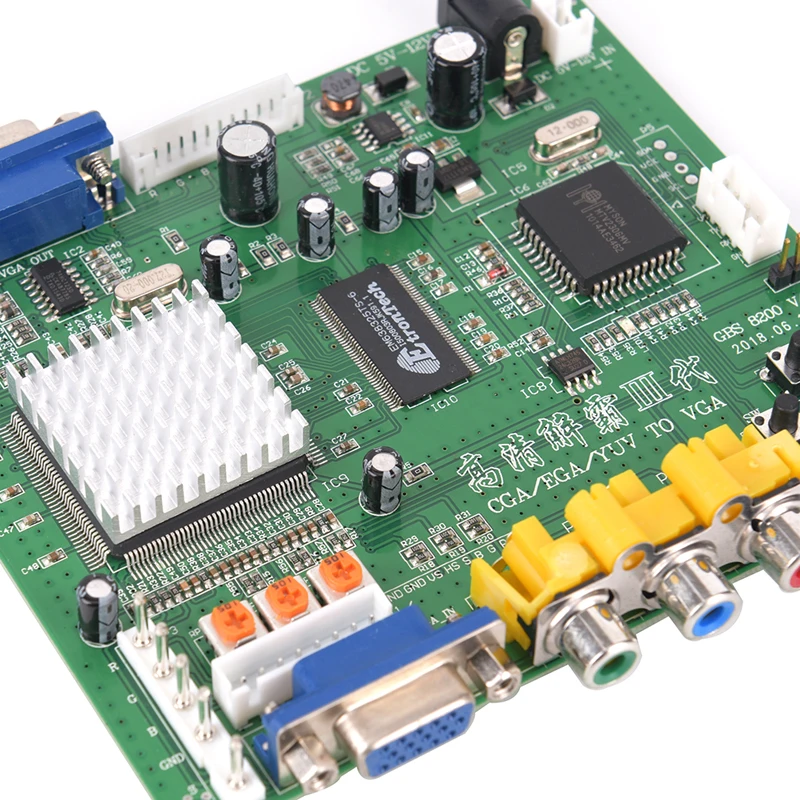

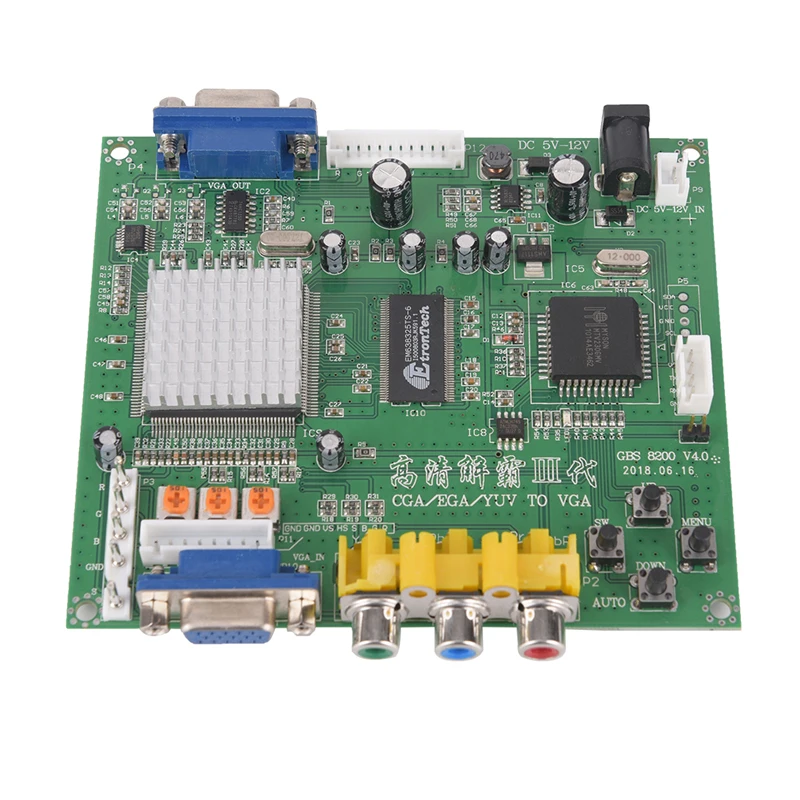

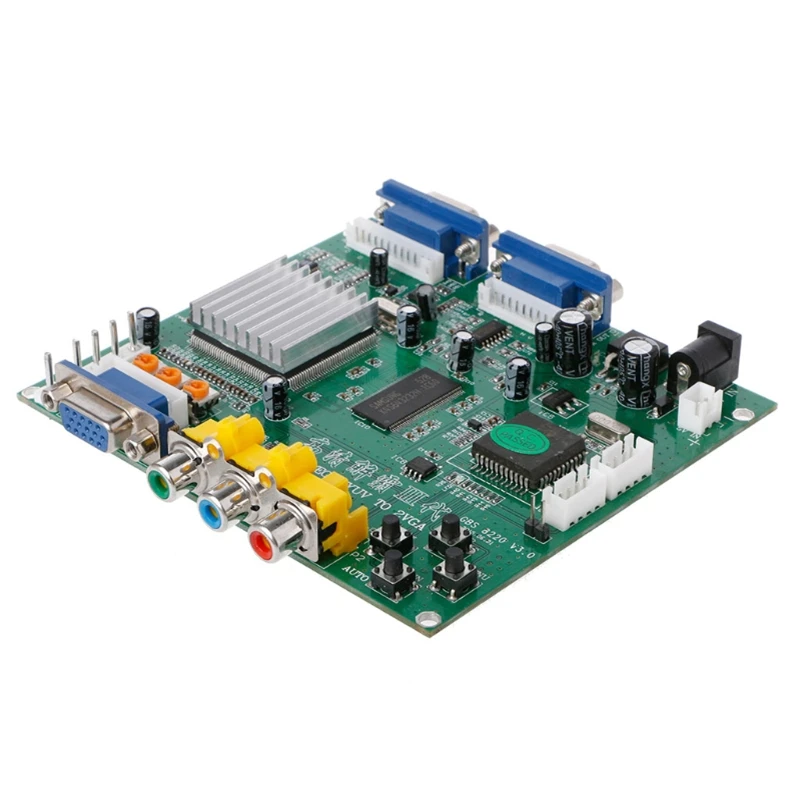

Placa convertidora HD GBS8200 más reciente y oficial.
Admite entrada de señal componente CGA/EGA/VGA/YUV
Admite salida VGA (640x480, 800x600, 1024x768, 1360x768)
Escaneo automático de señal CGA/EGA/VGA (15KHz, 24KHz, 31KHz)
Escaneo automático de señal de componente YUV (480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p)
Visualización en pantalla (inglés y chino)
Admite control de posición de imagen y control de zoom de imagen
Convertidor A/D digital de 24 bits, para conversiones reales de 16,7 millones de colores.
Admite TODOS los tipos de monitores VGA (CRT, LCD, PDP, proyector, etc.)
Especificaciones:
Potencia de entrada: 5VDC +/-0,5 V (2A)
Señal de entrada:
CGA/EGA
14,5 kHz-16,5 kHz
23,5 kHz-25,5 kHz
30,5 kHz-32,5 kHz
RGBHV: 30,5 kHz-32,5 kHz
VGA: 30,5 kHz-32,5 kHz
Ypbpr: 480p,576p,720p,1080p
Código: 480i,576i,720i,1080i
Señal de salida: VGA:640*480.800*600,1024*768,1360*768
Controles de usuario:
Interruptor de entrada, zoom de imagen, posición de imagen,
Resolución de salida, ajuste de ganancia RGB.
& Iexcl; ° MENU & iexcl;± abre el menú OSD y entra.
& Iexcl; ° ARRIBA & iexcl;± arriba y aumentar.
& Iexcl; ° ABAJO/AUTO & iexcl;± abajo y reducir.
Presione esta tecla: señal CGA/EGA de escaneo automático
Presione esta tecla durante 5 segundos y suéltelo: restablecer el sistema
(Esta operación no es válida cuando abre el menú OSD)
Interruptor de señal de entrada Ypbpr/RGBS/RGBHV.
(Esta operación no es válida cuando abre el menú OSD)
& Iexcl; ° Abrazadera SP & iexcl;± & iexcl;° Abrazadera & iexcl;± por favor, no ajuste este botón, excepto que el monitor tiene un artículo negro o decoloración de la imagen.
Para más control de funciones, mire OSD para operar.
Sin señal en su monitor
Compruebe los cables de entrada y salida, asegúrese de que todos los cables estén conectados. Y asegúrese de que la energía esté encendida.
El Monitor dice & iexcl;° Sin señal & iexcl;±
Pulse & iexcl;° SW & iexcl;± para cambiar la señal de entrada.
Entrada no compatible
Cuando su monitor muestra & iexcl;° la entrada no admite & iexcl;±, tal vez necesite cambiar a baja resolución.
Presione & iexcl;° ABAJO/AUTO & iexcl;± más de 5 segundos y suéltelo. Restablecer la resolución a 800*600.
Imagen no completa en su pantalla
Ingrese al menú para ajustar la posición de la imagen y el zoom.
Imagen agitada o congelada
Pulse & iexcl;° ABAJO/AUTO & iexcl;±, el sistema escaneará automáticamente la señal de entrada y restaurará la imagen.
Tiene un elemento negro en la pantalla, o toda la pantalla demasiado negra, o decoloración de la imagen.
Ajuste & iexcl;° Abrazadera SP & iexcl;± y & iexcl;° Abrazadera St & iexcl;±, mantenga & iexcl;° Abrazadera St & iexcl;± menos de & iexcl;° Abrazadera SP & iexcl;±.
Sugerimos & iexcl;° Clamp St & iexcl;± SET & iexcl;° iexcl;± , & iexcl;° Clamp SP & iexcl;± SET & iexcl;° 04 & iexcl;±.
El color de la imagen no es correcto
Ajuste RGB VR.
Color: Verde
Tamaño: 117*100*20mm
Longitud del cable: 50cm

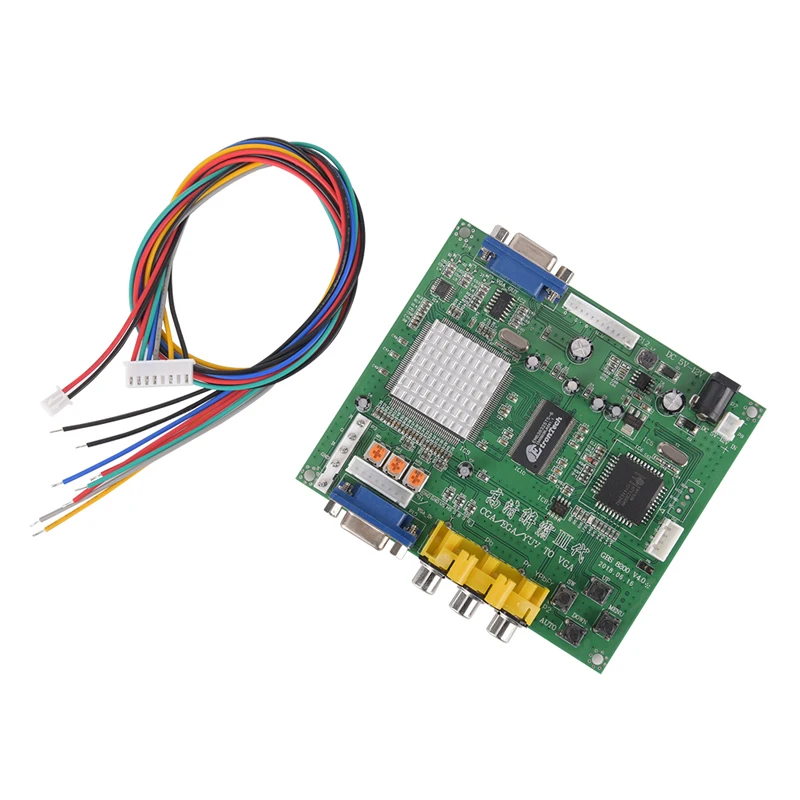

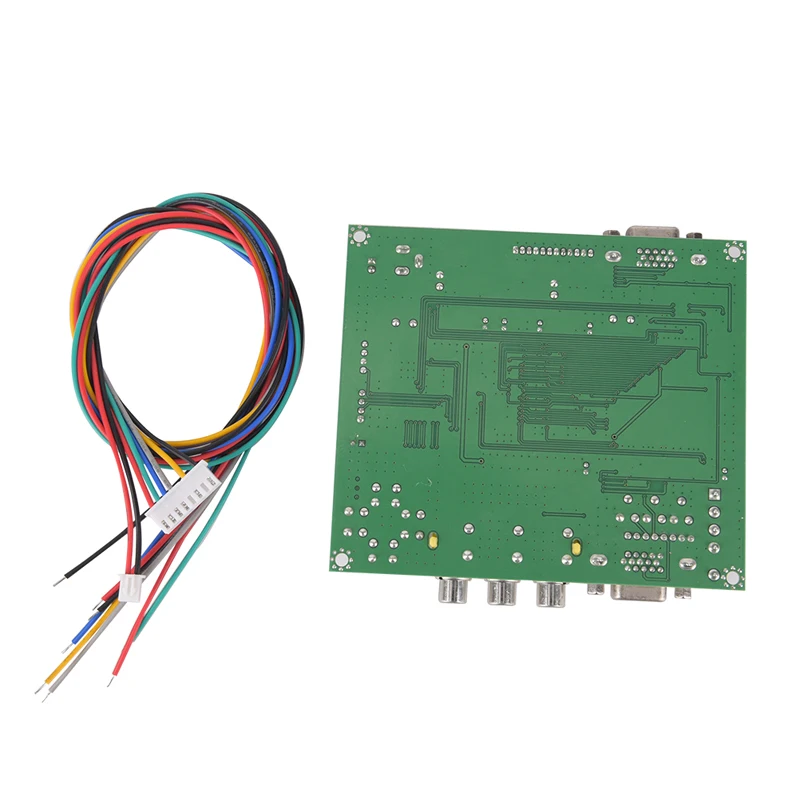

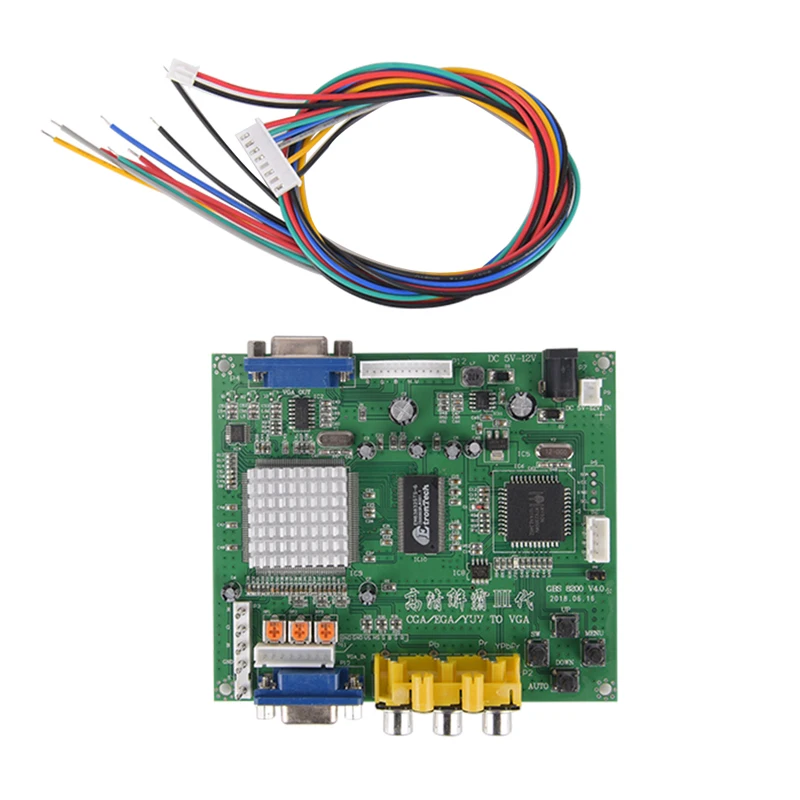

Paquete incluido:

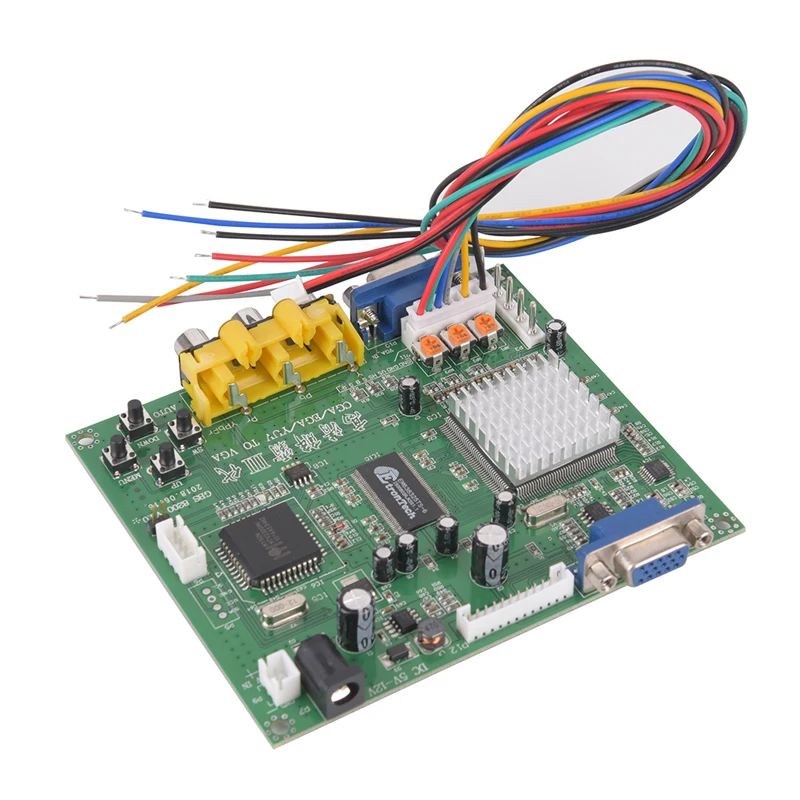

1 Placa convertidora GBS8200
1 cable de alimentación 2P

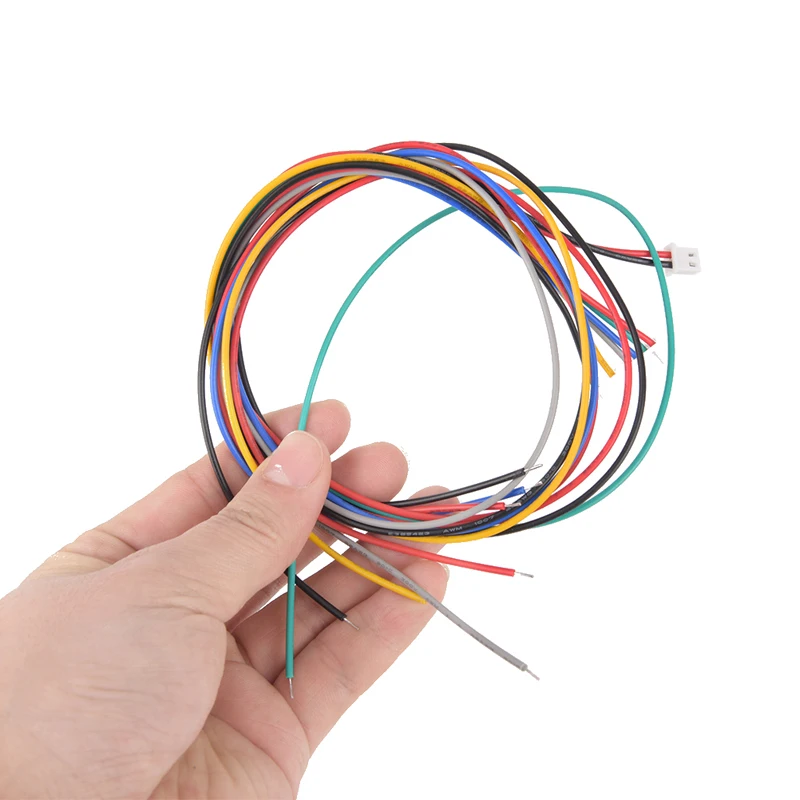

1 cable de señal 8P
