Descripción
Características:
1.Admite fuente de alimentación de 12 V y 5 V, adecuada para diversos escenarios de aplicación.
2.Baja corriente estática, con una distancia máxima de control remoto de hasta 8 metros.
3.Los relés tienen una gran capacidad de carga y pueden impulsar la mayoría de los electrodomésticos.
4.Hay opciones de autobloqueo y jog disponibles para cumplir con diferentes requisitos de control.
5.El diseño de aislamiento eléctrico garantiza un uso seguro y estable.
Parámetro:
1 vía 5V:
Fuente de alimentación de la placa receptora: 5 V (VIN+conectado a 5 V positivo, GND -conectado a 5 V negativo)
Tamaño del tablero: 20 * 50 mm, altura 20 mm
Corriente de trabajo estática inferior a 1 mA.
Corriente de tracción inferior a 80 mA.
La distancia máxima del control remoto es de 8 metros (la placa receptora debe estar equipada con el control remoto de este kit y no reconoce otros controles remotos)
Descripción del producto:
El módulo proporciona interfaces normalmente abiertas y normalmente cerradas después del aislamiento eléctrico, y la capacidad de carga del relé es 250 VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A, puede controlar la mayoría de los electrodomésticos u otros dispositivos para lograr función de control remoto.
Principio de funcionamiento: esta conexión es un receptor autoblocante + kit de control remoto.Cuando se presiona el control remoto de 2 teclas, el relé de la placa receptora activará el LED y se iluminará.Cuando se presiona APAGADO, el relé soltará el LED y se apagará.Por lo tanto, puede lograr un interruptor de control remoto autoblocante unidireccional.
1 vía 12V:
Fuente de alimentación de la placa receptora: 12 V (VIN+conectado a 12 V positivo, GND -conectado a 12 V negativo)
El tamaño del tablero es de 20 * 50 mm y la altura es de 20 mm
Corriente de trabajo estática inferior a 1 mA.
Corriente de tracción inferior a 80 mA.
La distancia máxima del control remoto es de 8 metros (la placa receptora debe estar equipada con el control remoto de este kit y no reconoce otros controles remotos)
Descripción del producto:
El módulo proporciona interfaces normalmente abiertas y normalmente cerradas después del aislamiento eléctrico, y la capacidad de carga del relé es 250 VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC -10A, puede controlar la mayoría de los electrodomésticos u otros dispositivos para lograr función de control remoto.Esta conexión es un receptor autoblocante + kit de control remoto.Cuando se presiona el control remoto de 2 teclas, el relé en la placa del receptor se activará y el LED se iluminará.Cuando se presiona APAGADO, el relé se soltará y el LED se apagará.Por lo tanto, puede lograr un interruptor de control remoto autoblocante unidireccional.
4 canales 5V:
Parámetros del producto:
Fuente de alimentación de la placa receptora: 5 V (VIN+conectado a 5 V positivo, GND -conectado a 5 V negativo)
Tamaño del tablero: 45 * 65 mm, altura 20 mm
Corriente de trabajo estática: menos de 1 mA, toda la corriente de tracción es inferior a 150 mA
Distancia de control remoto: máximo 8 metros (la placa receptora debe estar equipada con el control remoto de este kit y no reconoce otros controles remotos)
Introducción del producto:
Esta conexión es un receptor jog+kit de control remoto (tipo jog)
Principio de funcionamiento: cuando se presiona el botón CH1 en el control remoto de 5 puntos equipado, el relé 1 en la placa receptora activará el LED1 y se iluminará.Cuando se suelta el botón CH1, el relé 1 liberará el LED1 y se apagará.El botón CH2 también controla el relé 2 y LED2, CH3 y CH4, etc.El botón de encendido del control remoto controla simultáneamente la activación y desactivación de todos los relés, permitiendo así interruptores de control remoto Jog de 4 canales.El módulo proporciona interfaces normalmente abiertas y normalmente cerradas después del aislamiento eléctrico, y la capacidad de carga del relé es 250 VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A, puede controlar la mayoría de los electrodomésticos u otros dispositivos para lograr función de control remoto.
El paquete incluye:
1 * relé
1 * control remoto
Features:
1. Supports 12V and 5V power supply, suitable for various application scenarios.
2. Low static current, with a maximum remote control distance of up to 8 meters.
3. Relays have strong load-bearing capacity and can drive most household appliances.
4. Self locking and jog options are available to meet different control requirements.
5. Electrical isolation design ensures safe and stable use.
Parameter:
1-way 5V:
Receiving board power supply: 5V (VIN+connected to 5V positive, GND - connected to 5V negative)
Board size: 20 * 50mm, height 20mm
Static working current less than 1mA
Pull in current less than 80mA
The maximum remote control distance is 8 meters (the receiving board must be equipped with the remote control of this kit and does not recognize other remote controls)
Product Description:

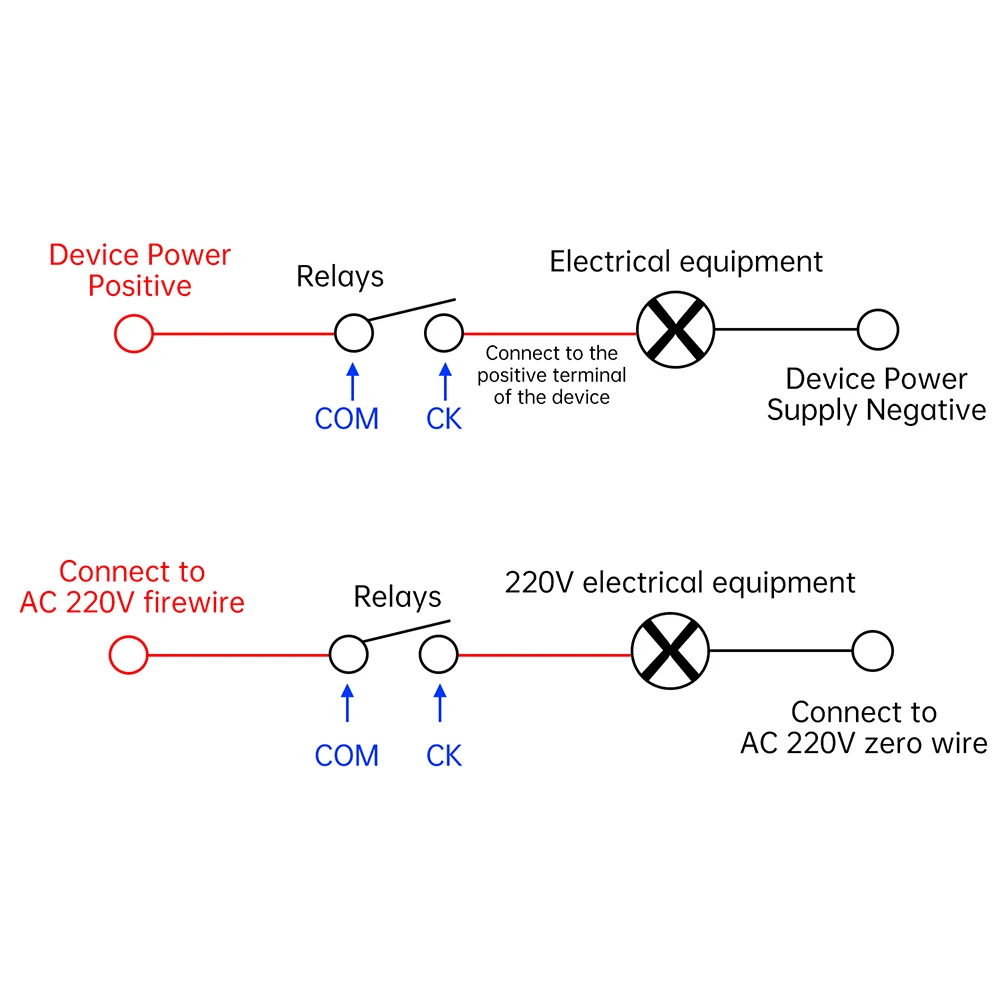

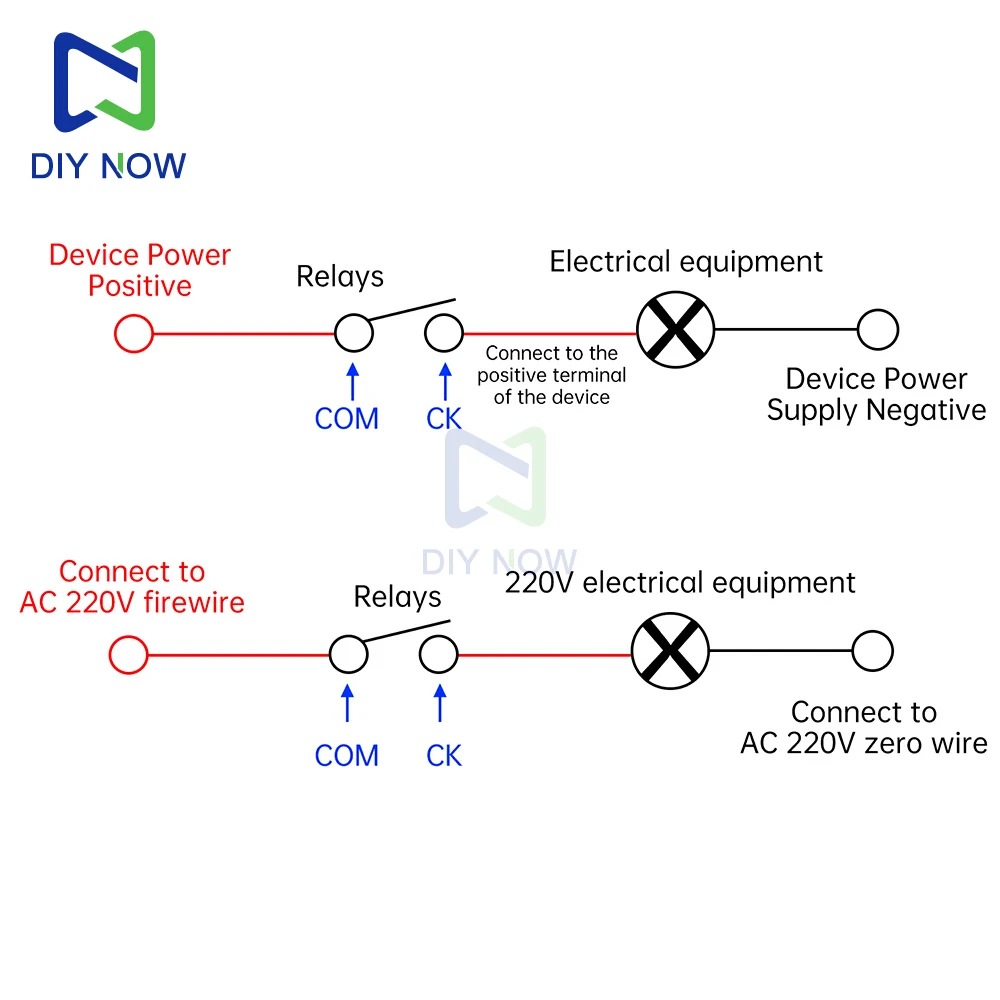

The module provides normally open and normally closed interfaces after electrical isolation, and the load capacity of the relay is 250 VAC-10A、125VAC-10A、30VDC-10A、28VDC-10A， It can drive most household appliances or other devices to achieve remote control function.

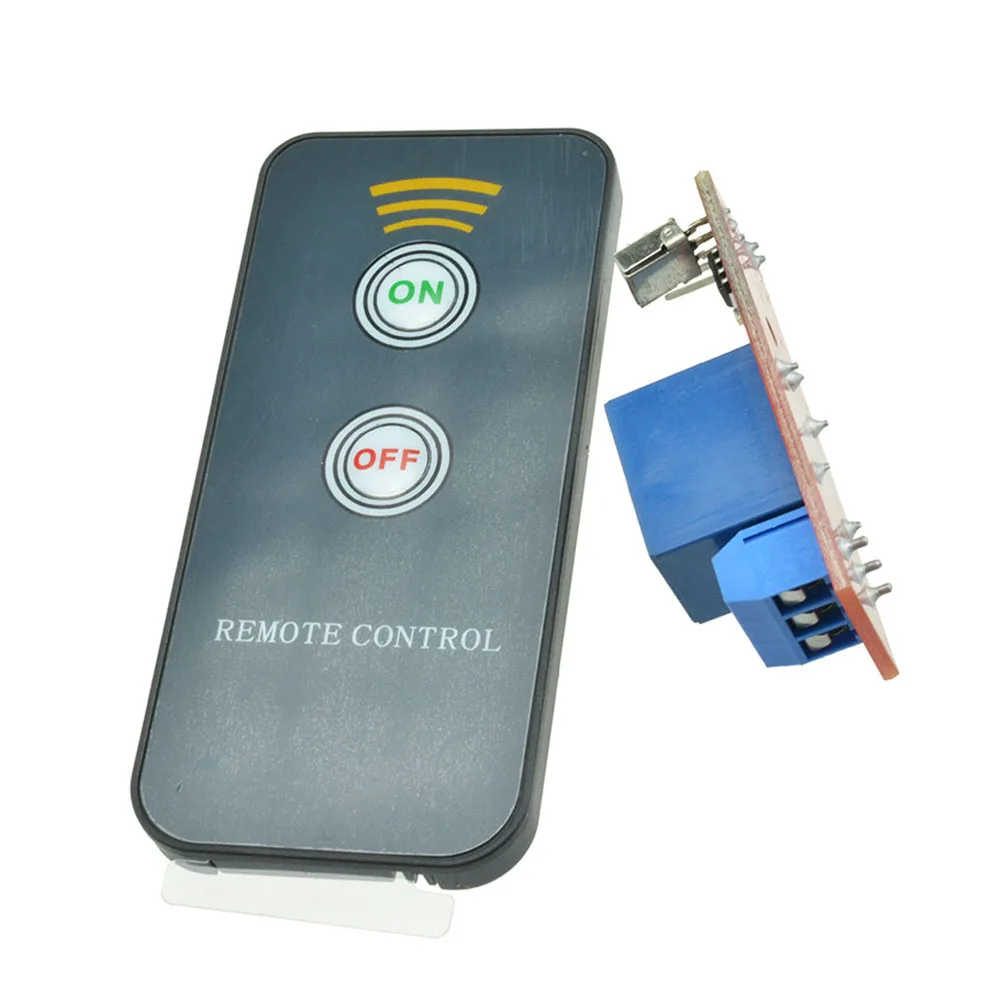

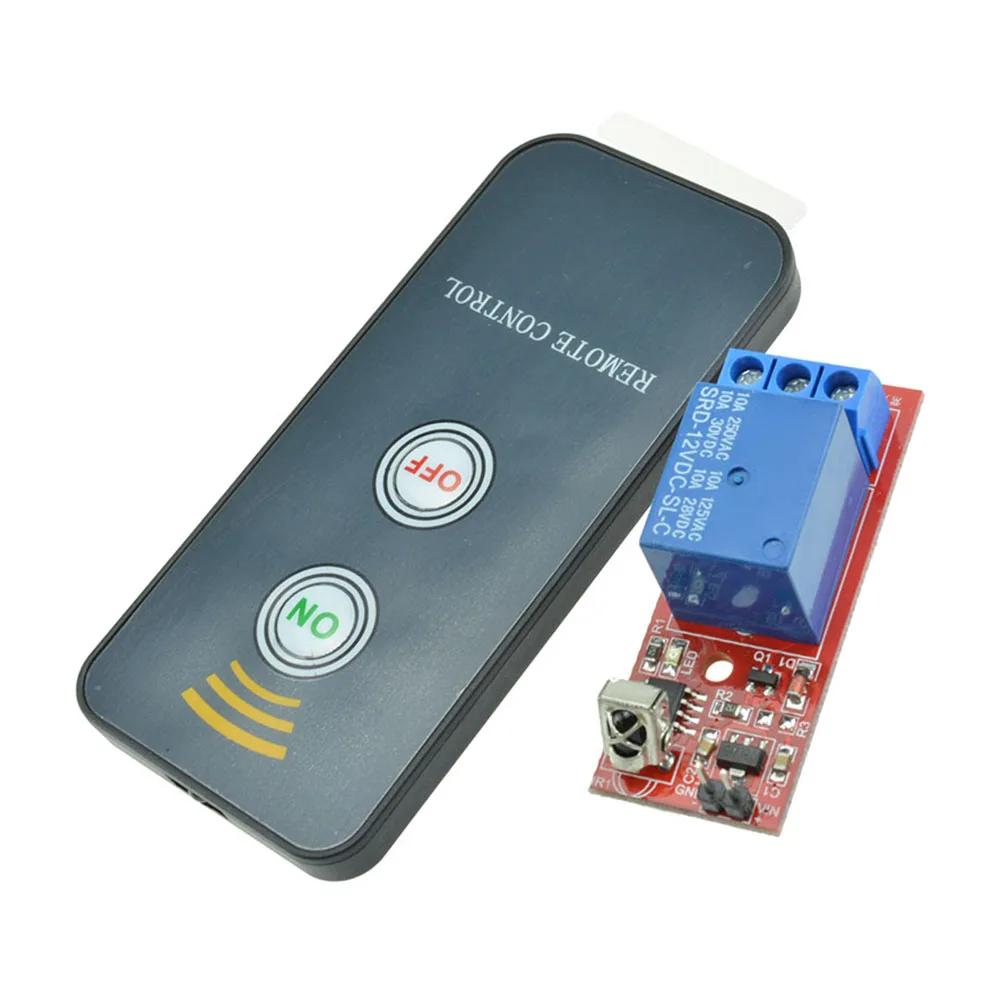

Working principle: This connection is a self-locking receiver+remote control kit. When the 2-key remote control is pressed ON, the relay on the receiving board will pull in the LED and light up. When pressed OFF, the relay will release the LED and turn off. Therefore, it can achieve a 1-way self-locking remote control switch.

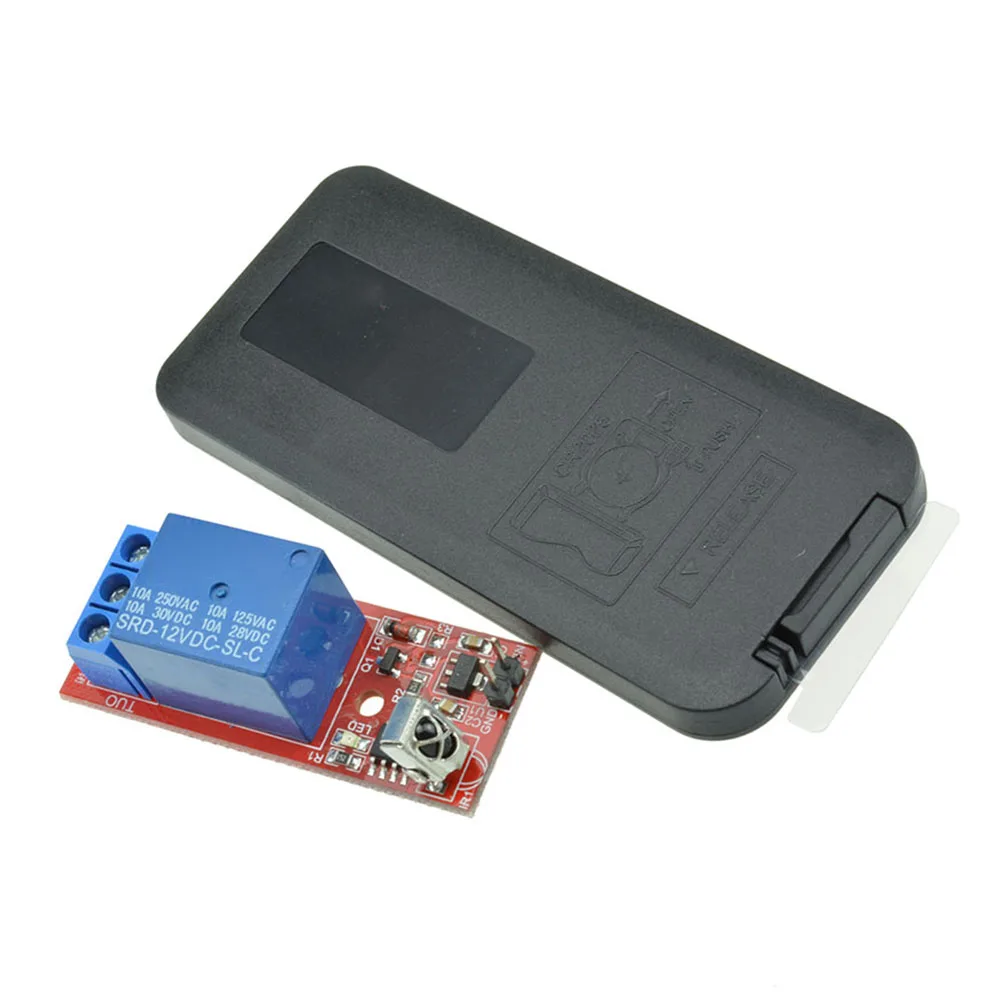

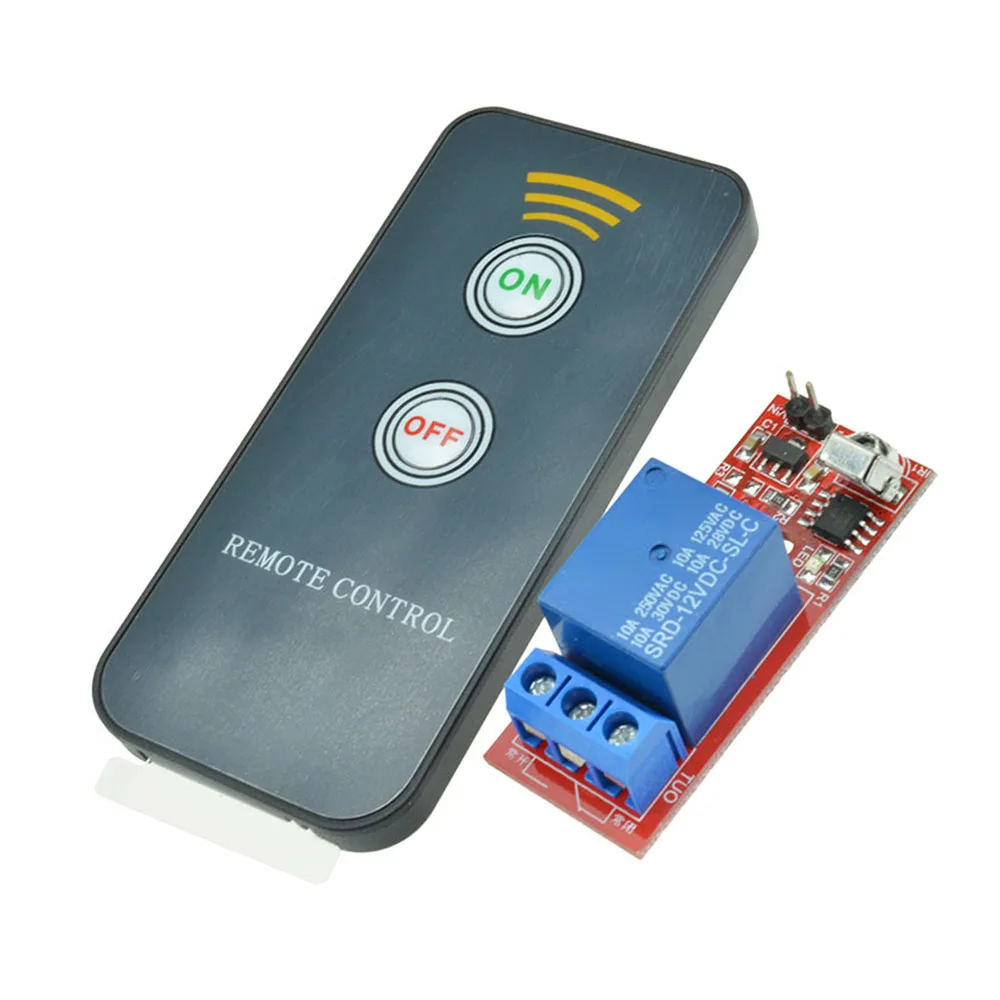

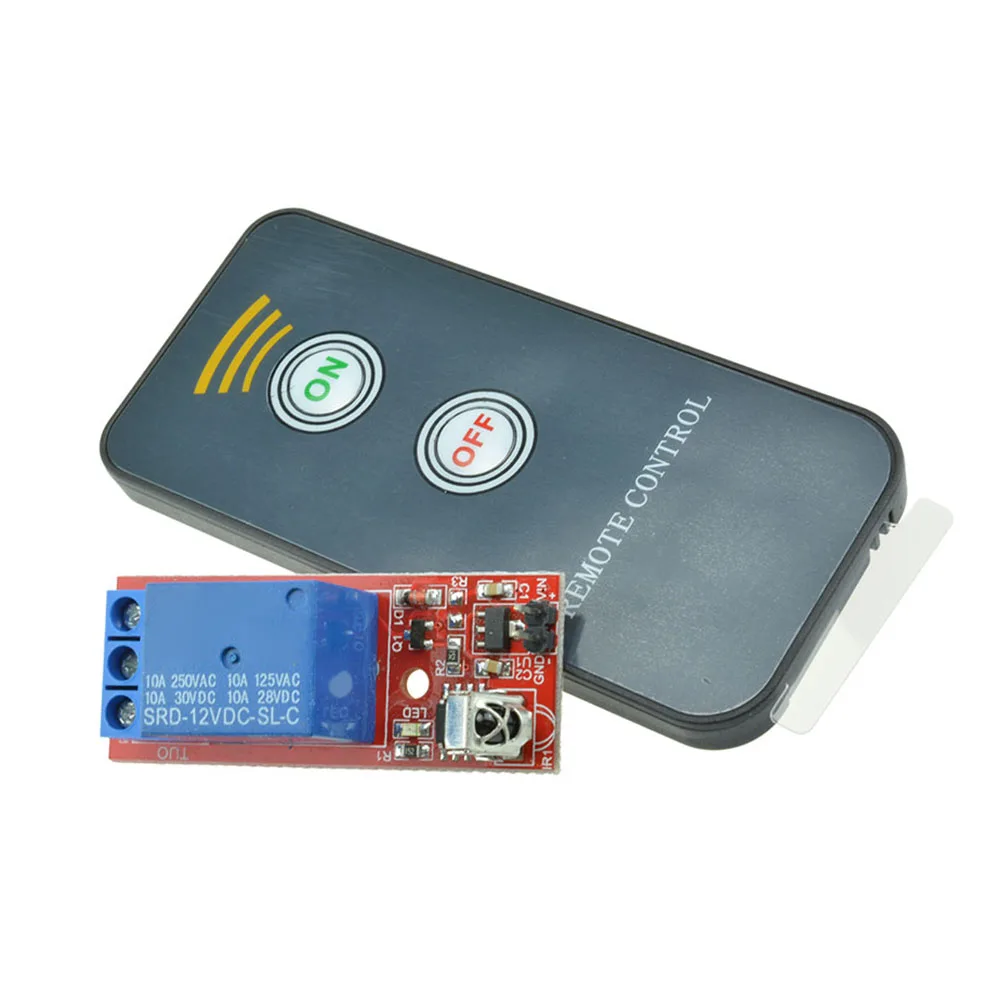

1 way 12V:
Receiving board power supply: 12V (VIN+connected to 12V positive, GND - connected to 12V negative)
The board size is 20 * 50mm and the height is 20mm
Static working current less than 1mA
Pull in current less than 80mA
The maximum remote control distance is 8 meters (the receiving board must be equipped with the remote control of this kit and does not recognize other remote controls)
Product Description:
The module provides normally open and normally closed interfaces after electrical isolation, and the load capacity of the relay is 250 VAC-10A、125VAC-10A、 30VDC-10A、28VDC -10A， It can drive most household appliances or other devices to achieve remote control function. This connection is a self-locking receiver+remote control kit. When the 2-key remote control is pressed ON, the relay on the receiver board will engage and the LED will light up. When pressed OFF, the relay will release and the LED will turn off. Therefore, it can achieve a 1-way self-locking remote control switch.

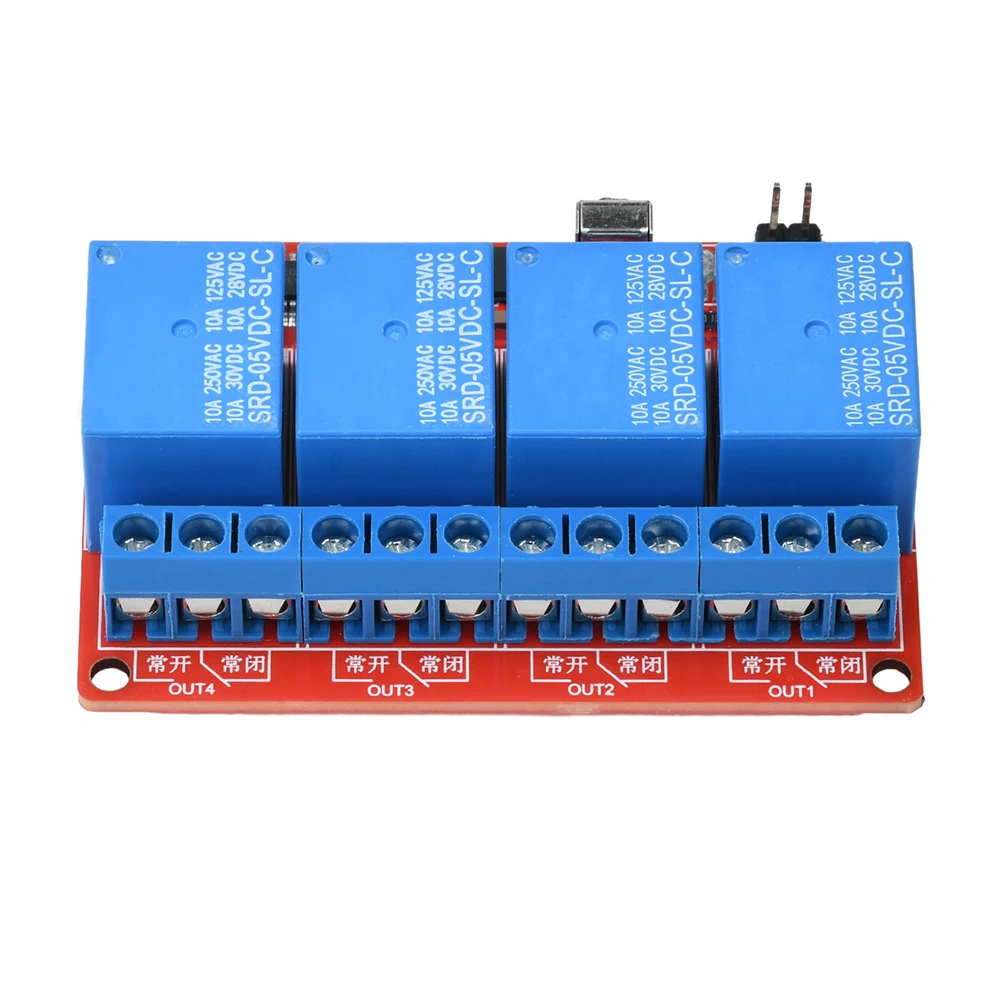

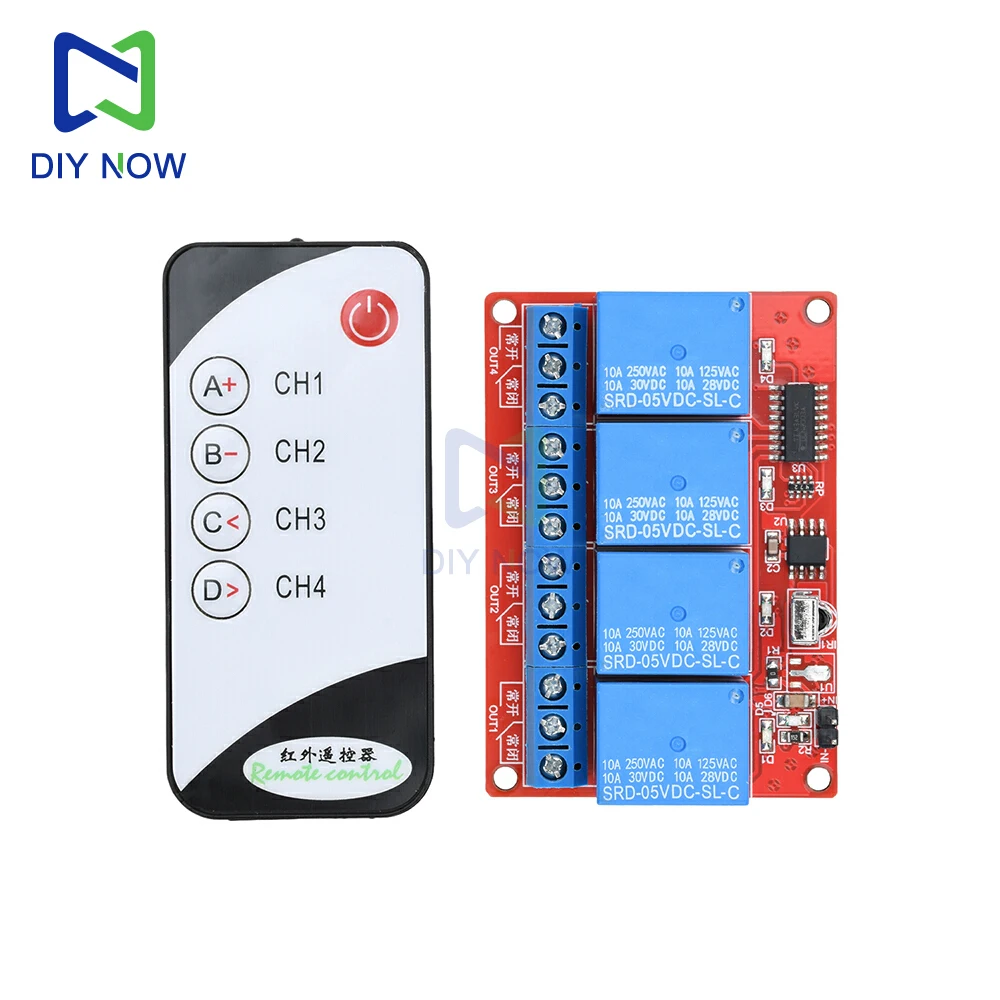

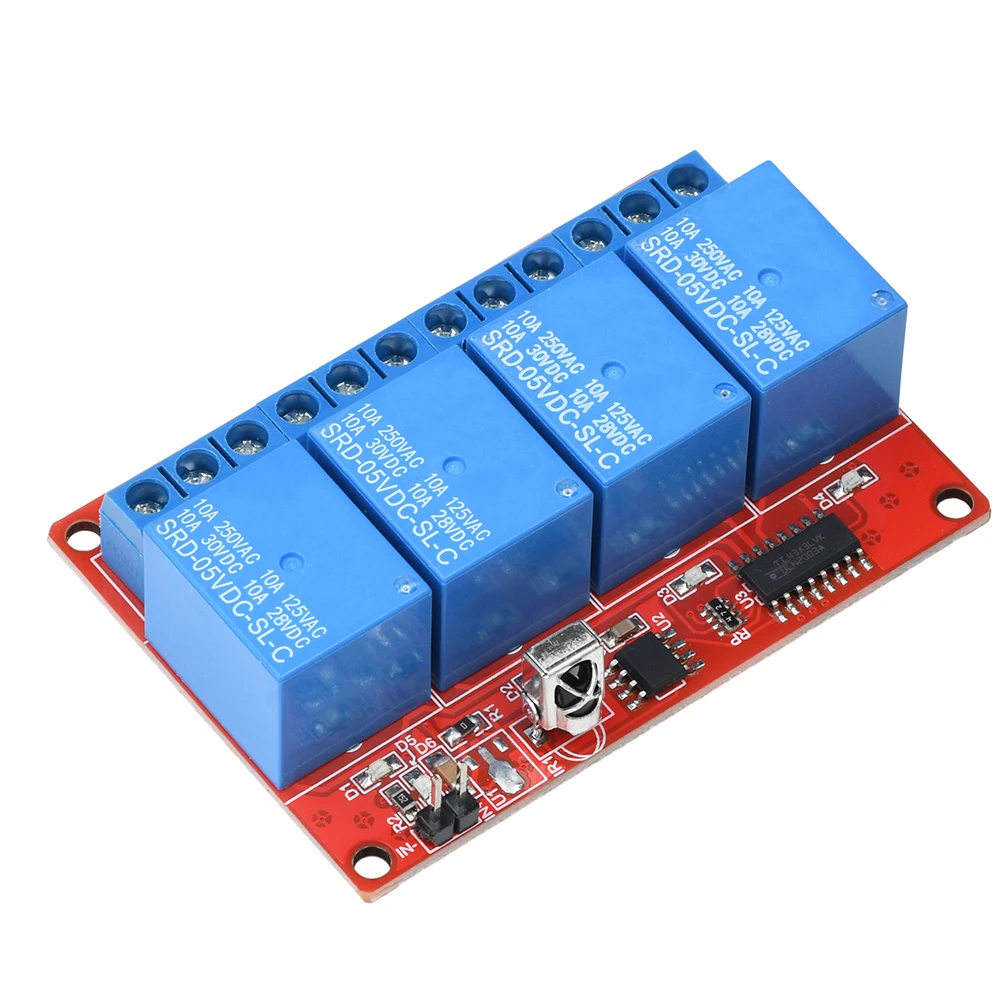

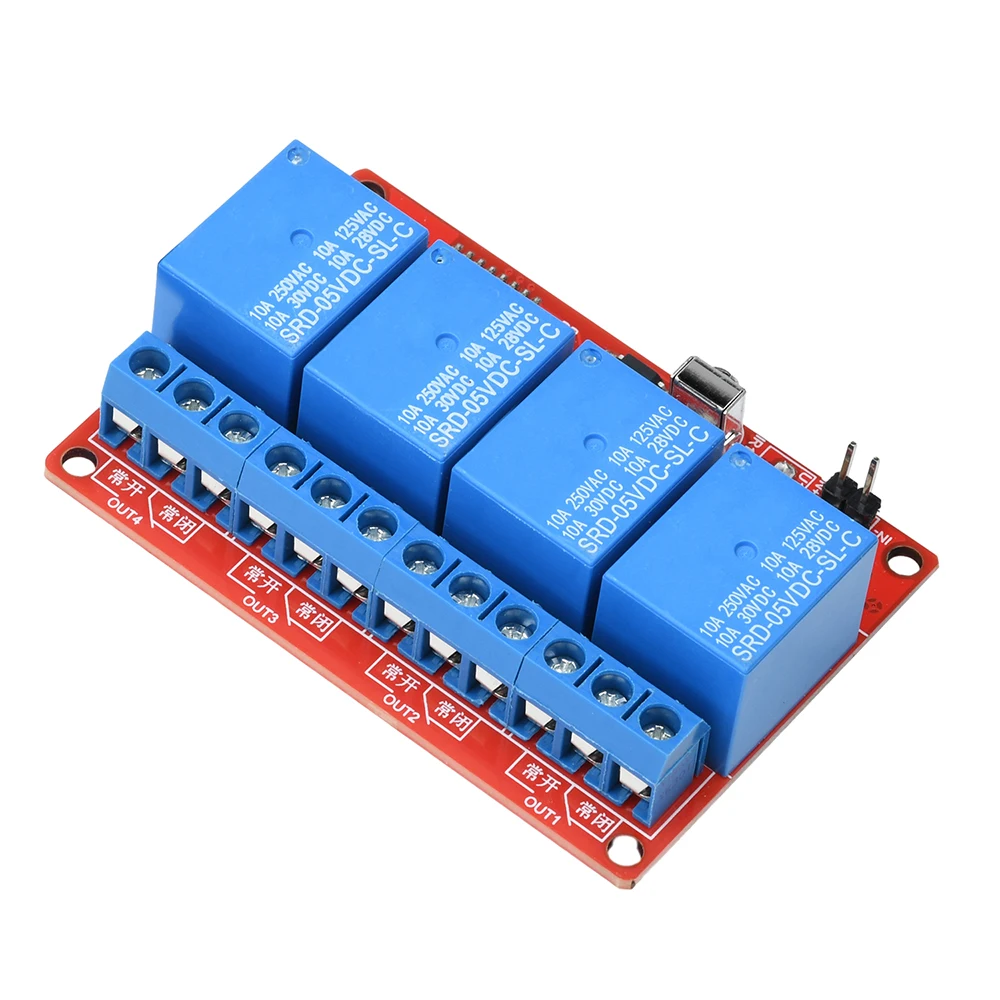

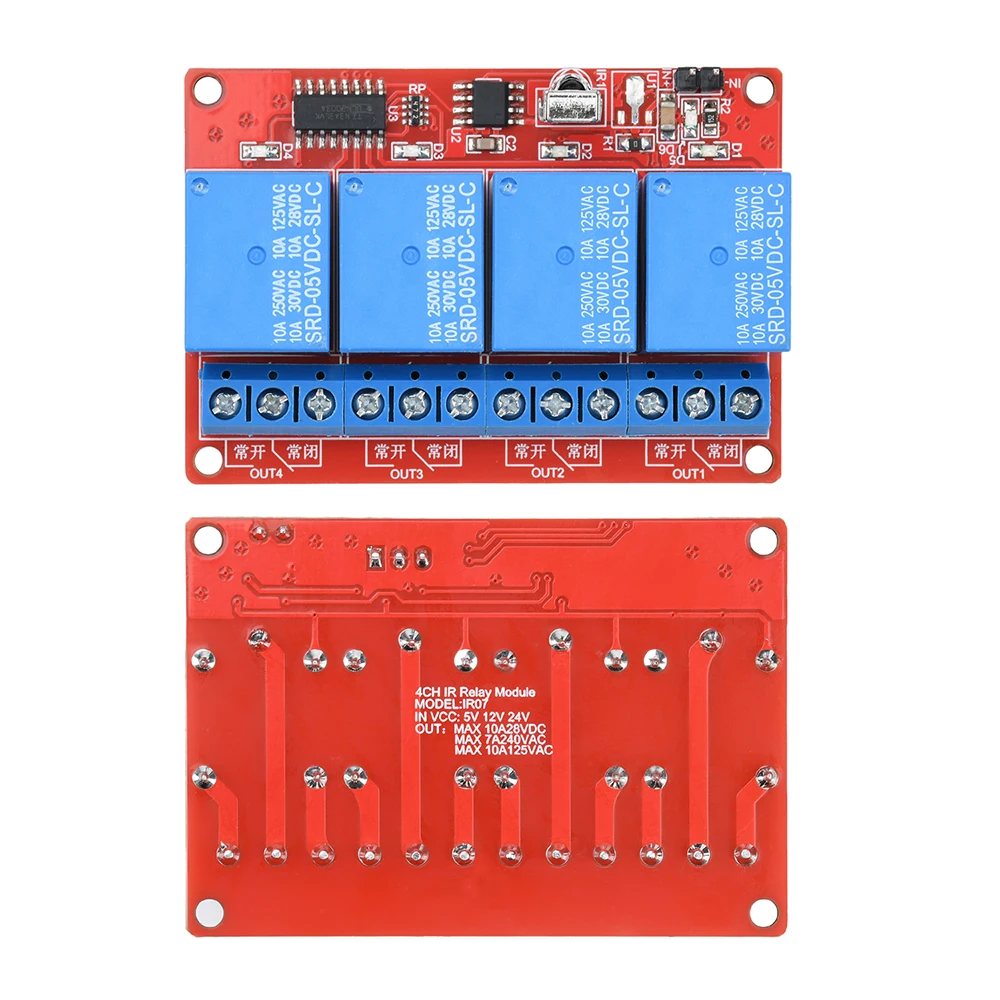

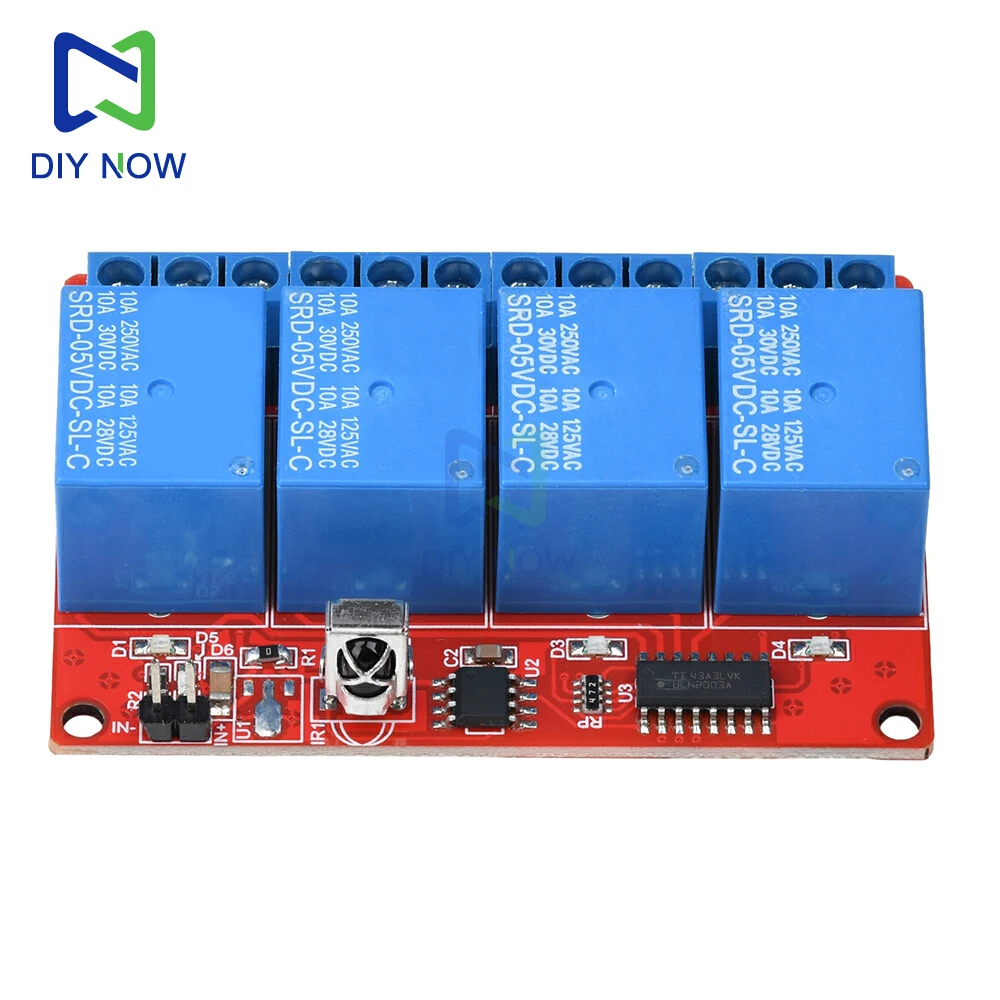

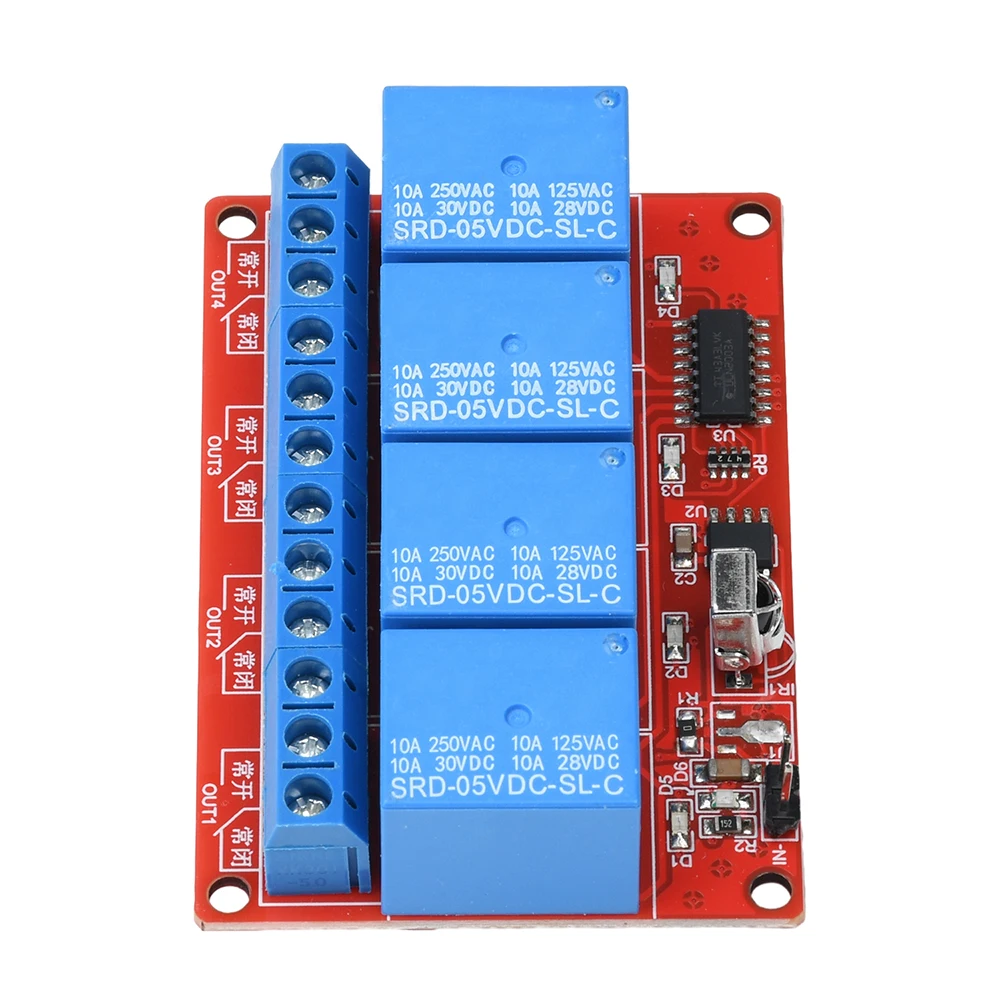

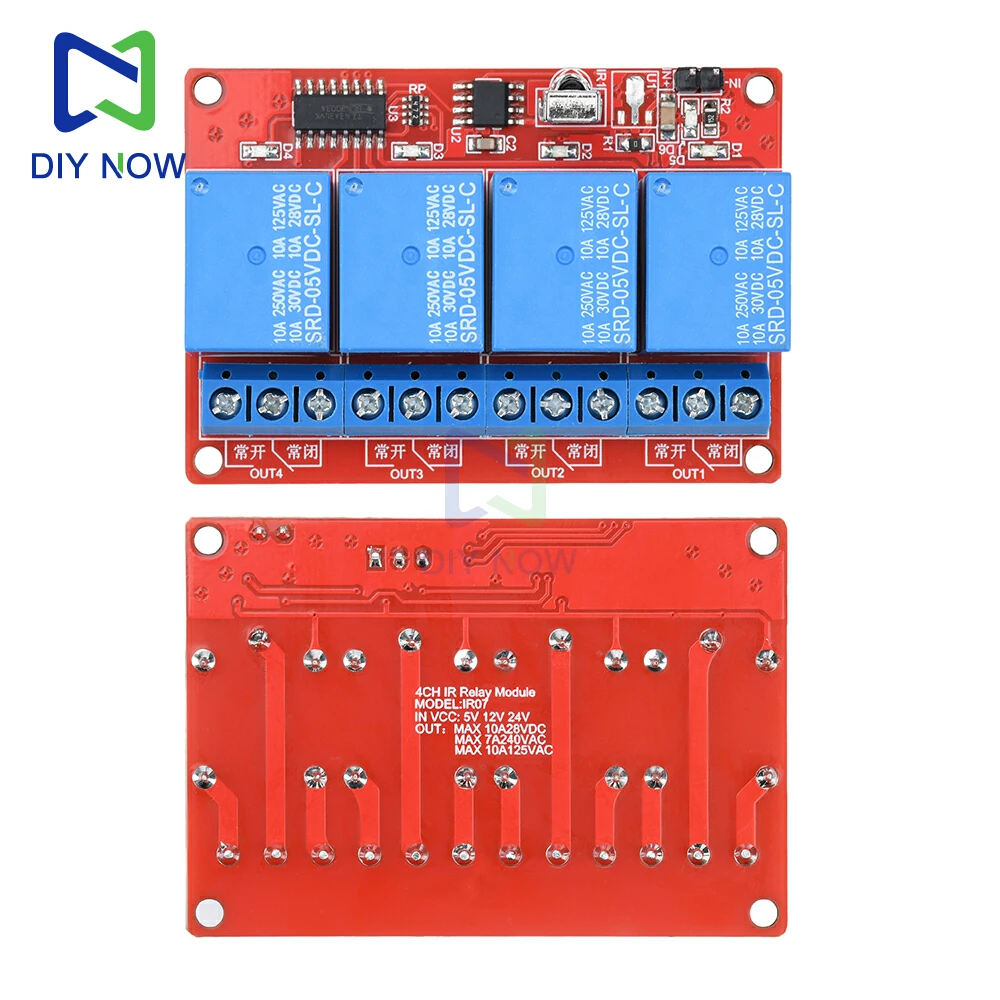

4-channel 5V:
Product parameters:
Receiving board power supply: 5V (VIN+connected to 5V positive, GND - connected to 5V negative)

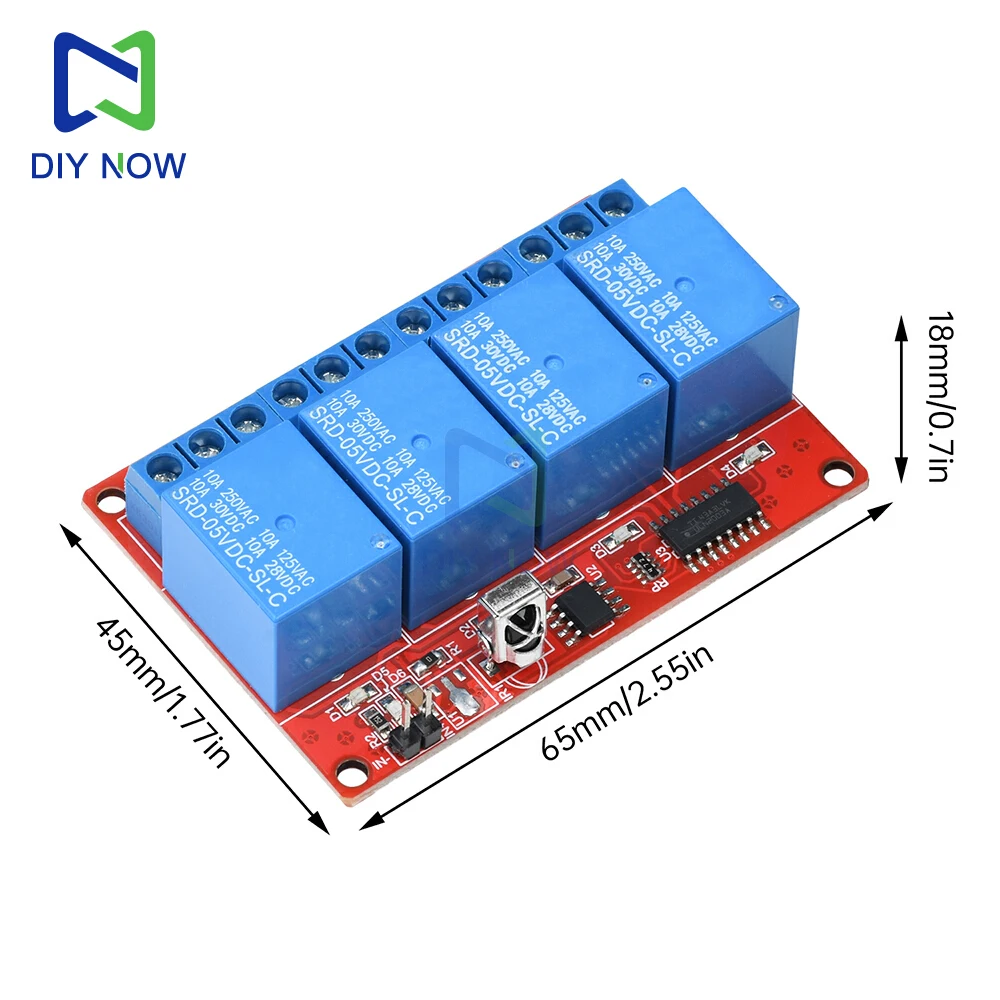

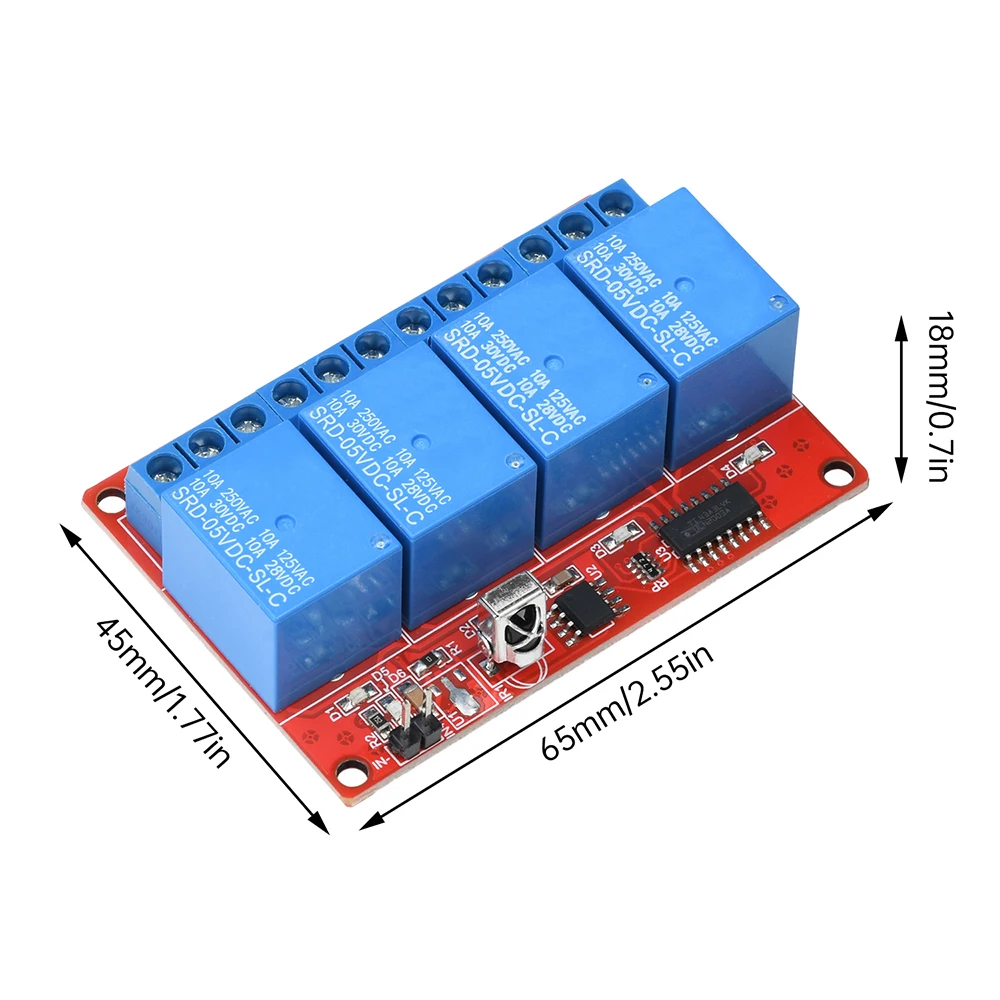

Board size: 45 * 65mm, height 20mm
Static working current: less than 1mA, all pull in current is less than 150mA
Remote control distance: maximum 8 meters (the receiving board must be equipped with the remote control of this kit and does not recognize other remote controls)
Product Introduction:
This connection is a jog receiver+remote control kit (jog type)

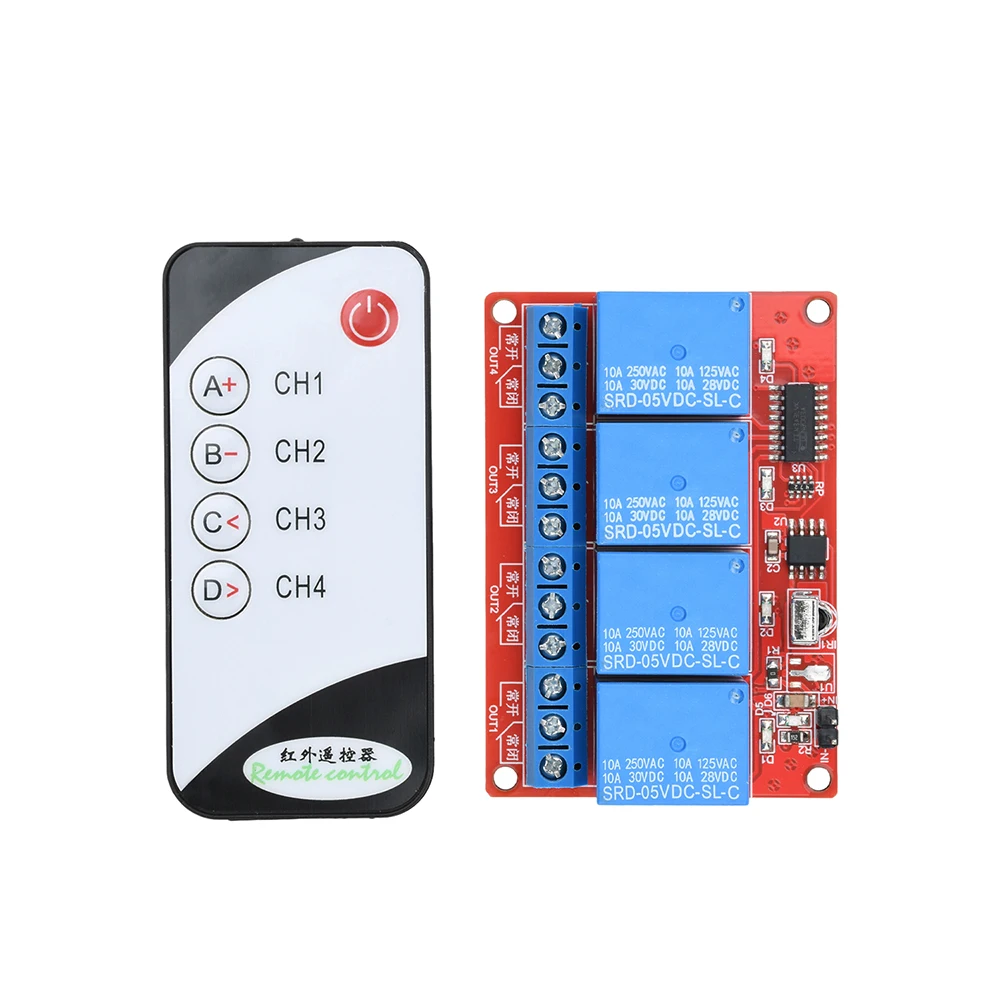

Working principle: When the CH1 button is pressed on the equipped 5-point remote control, relay 1 on the receiving board will activate LED1 and light up. When the CH1 button is released, relay 1 will release LED1 and turn off. The CH2 button also controls relay 2 and LED2, CH3 and CH4, and so on. The power button on the remote control simultaneously controls the activation and deactivation of all relays, thus enabling 4-channel jog remote control switches. The module provides normally open and normally closed interfaces after electrical isolation, and the load capacity of the relay is 250 VAC-10A、125VAC-10A、30VDC-10A、28VDC-10A， It can drive most household appliances or other devices to achieve remote control function.
Package Include：
1 * Relay
1 * Remote control
