Placa controladora LCD RGB ESP32-S3, 2,1 pulgadas, 2,8 pulgadas, 4,0 pulgadas, módulo de pantalla táctil redonda RGB, WiFi y Bluetooth, desarrollo HMI LVGL GUI

Compatible con entornos de desarrollo como Arduino-IDE, ESP-IDF, etc.

Basado en el módulo ESP32-S3-WROOM-1-N8R8

Placa controladora ESP32-S3-LCD
solo la placa controladora LCD RGB

ESP32-S3-Touch-LCD-2.1-D
la placa controladora LCD RGB con 2,1 pulgadas

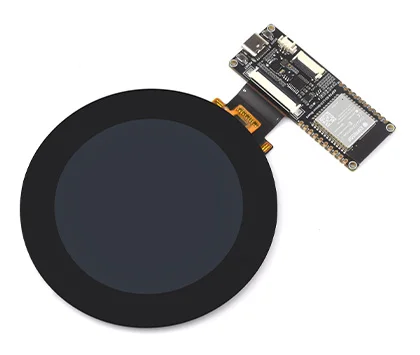

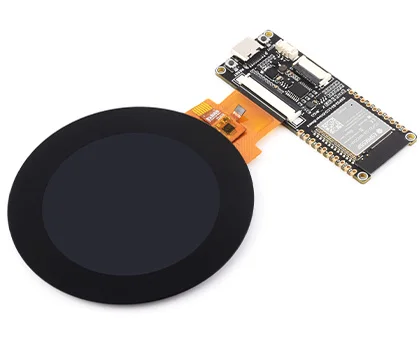

Pantalla táctil redonda RGB

ESP32-S3-Touch-LCD-2.8-D
la placa controladora LCD RGB con 2,8 pulgadas
Pantalla táctil redonda RGB

ESP32-S3-Touch-LCD-4-D
la placa controladora LCD RGB con RGB de 4 pulgadas
pantalla táctil

* Para obtener una lista de piezas más detallada, consulte el contenido del paquete

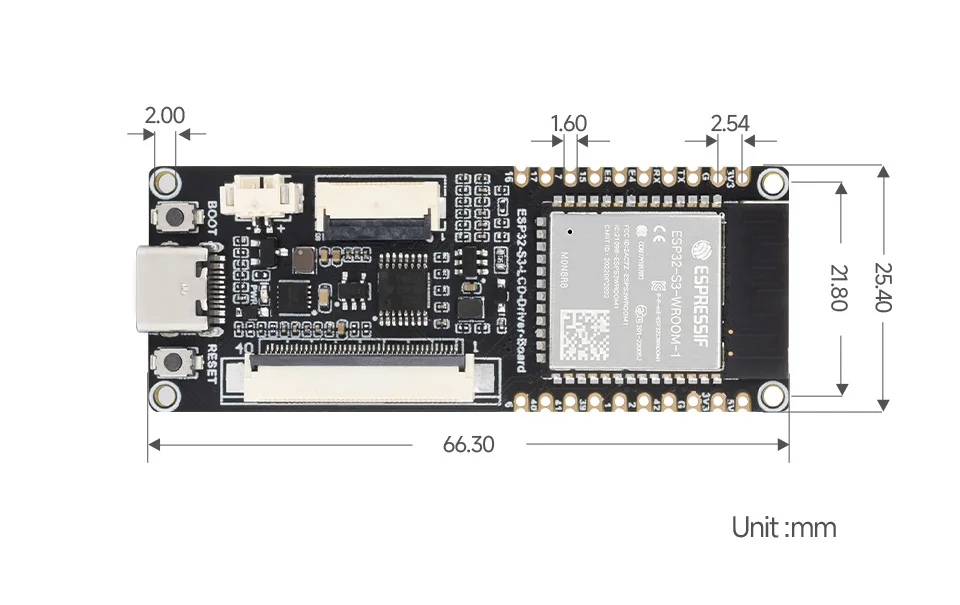

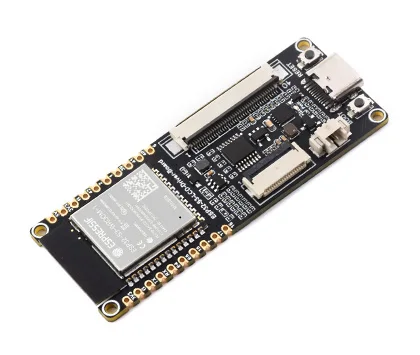

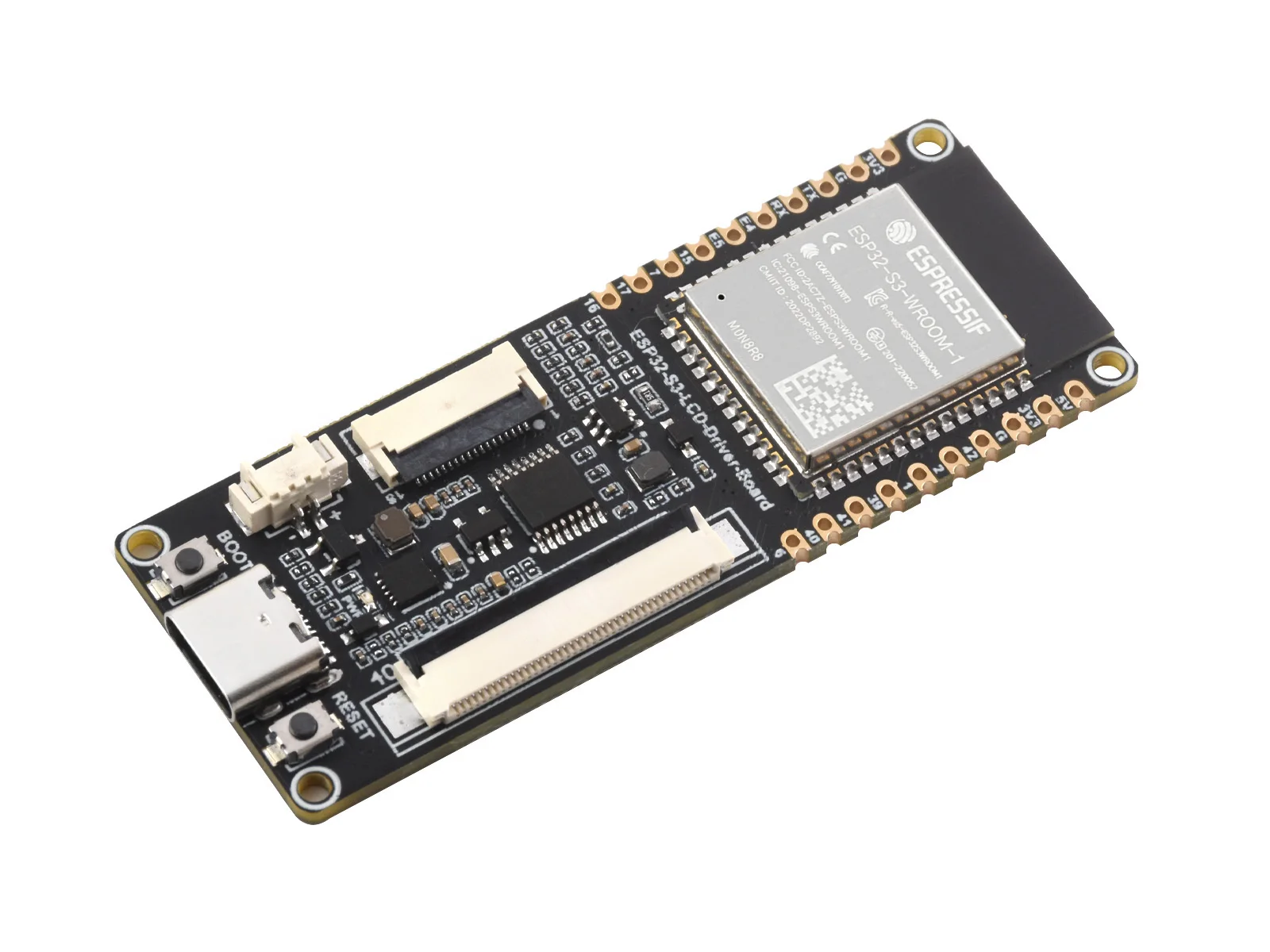

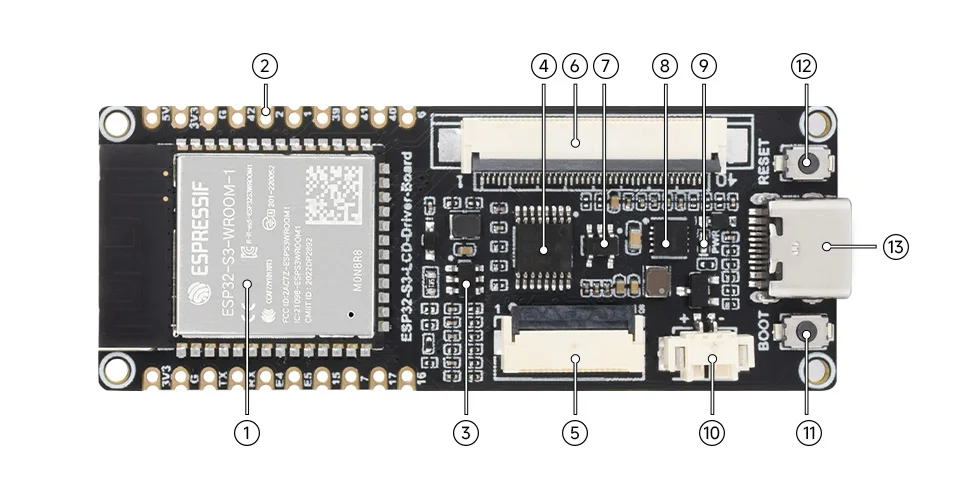

ElPlaca controladora ESP32-S3-LCDEs una placa de desarrollo de microcontroladores de tamaño compacto con conectores LCD SPI+RGB de 40 pines y SPI de 18 pines.Integra Flash y PSRAM de alta capacidad, permite conectarse a la pantalla LCD a través de dos conectores LCD integrados y puede ejecutar sin problemas programas GUI como LVGL.

AdoptaESP32-S3-WROOM-1-N8R8módulo, que está equipado con procesador dual-core Xtensa LX7 de 32 bits con frecuencia de funcionamiento de 240 MHz, SRAM (TCM) de 512 KB incorporado y PSRAM de 8 MB;Gerente de recarga de batería de litio de alta eficiencia ETA6096 integrado y MX1.Conector de batería de litio 25, adaptando el conector GPIO de 20 pines que es compatible con la pantalla SPI de 18 pines.Admite la expansión de varios dispositivos periféricos y es fácil de usar.

Puede elegir Arduino-IDE, ESP-IDF u otros entornos de desarrollo en software para poder iniciarlo y aplicarlo fácil y rápidamente al producto.

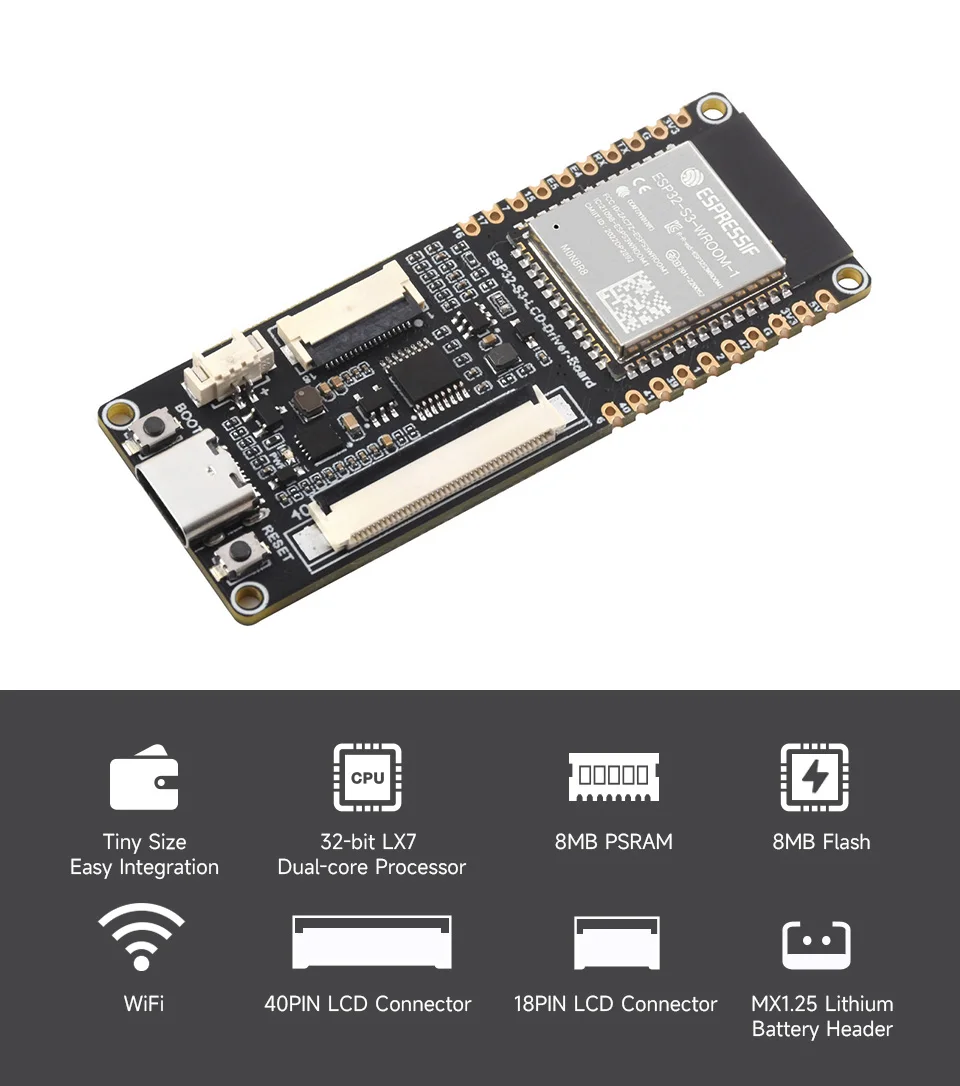

Características clave:

• Adopta el módulo ESP32-S3-WROOM-1-N8R8 con procesador dual-core Xtensa LX7 de 32 bits, capaz de funcionar a 240 MHz

• SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 8 MB, memoria Flash de 8 MB

• Comunicación inalámbrica de modo dual Wi-Fi integrada de 2,4 GHz y Bluetooth LE, con un rendimiento de RF superior

• Conector tipo C, más fácil de usar

• Conector de pantalla LCD SPI+RGB de 40 pines y SPI de 18 pines integrado, gran compatibilidad y capacidad de expansión

• Gerente de recarga de batería de litio integrado, encabezado de batería de litio ETA6096 y MX1.25

• El módulo almenado permite soldar directamente a las placas portadoras.

• Admite múltiples estados operativos de bajo consumo, equilibrio ajustable entre la distancia de comunicación, la velocidad de datos y el consumo de energía para cumplir con los requisitos de energía de diversos escenarios de aplicación.

Conector integrado de 40 pines, compatible con múltiples pantallas LCD RGB666/565

MODELO

PANTALLA

TACTAR

PANTALLA DE RESOLUCIÓN

PANTALLA DE INTERFAZ Y

PANEL Y

CHIP DE CONDUCTOR

CHIP TÁCTIL

INTERFAZ TÁCTIL

TIPO TÁCTIL

PUNTO TÁCTIL

PANTALLA TÁCTIL REDONDA DE 2,1 PULGADAS

480×480

SPI+RGB

TFT

ST7701

CST820

I2C

capacitivo

un solo punto

PANTALLA TÁCTIL REDONDA DE 2,8 PULGADAS

480×480

SPI+RGB

TFT

ST7701

GT911

I2C

capacitivo

5 puntos

PANTALLA TÁCTIL DE 4 PULGADAS

480×480

SPI+RGB

TFT

ST7701

GT911

I2C

capacitivo

5 puntos

Nota:
El módulo LCD es opcional; consulte el contenido del paquete para obtener una lista de piezas más detallada.
Los módulos LCD enumerados anteriormente son los que han sido probados; Si necesita utilizarlos con otras pantallas LCD, confirme la compatibilidad de la interfaz y el circuito de su pantalla y realice las adaptaciones necesarias.

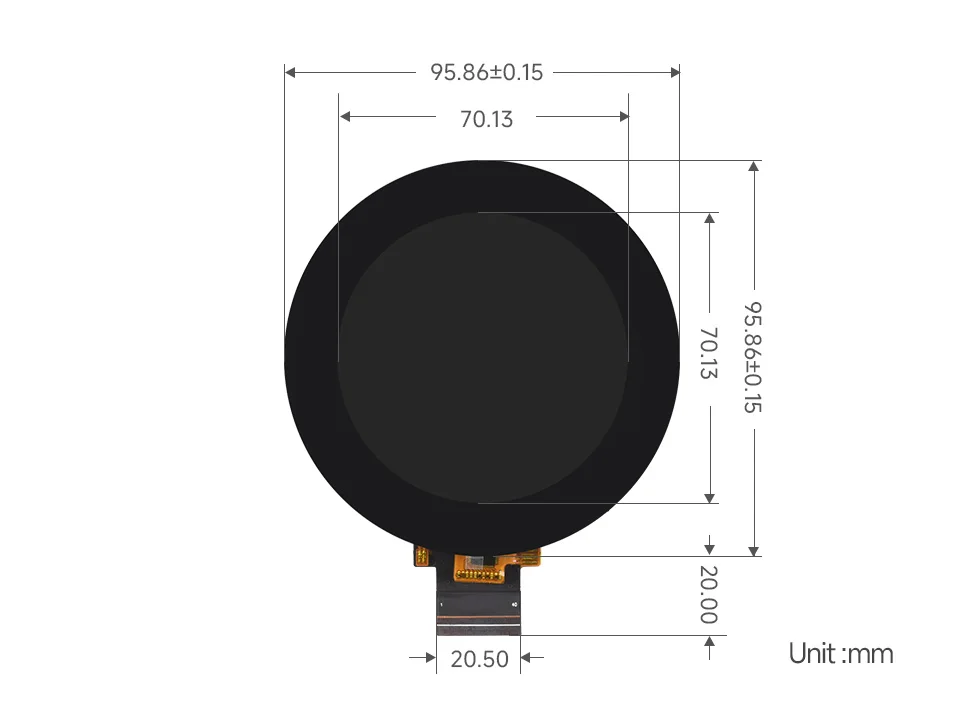

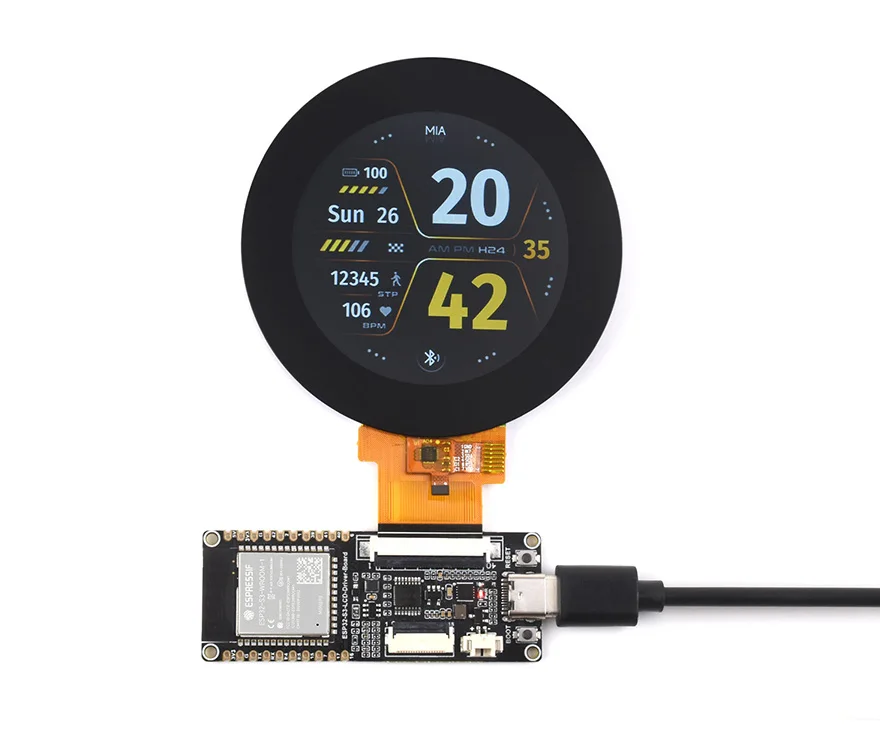

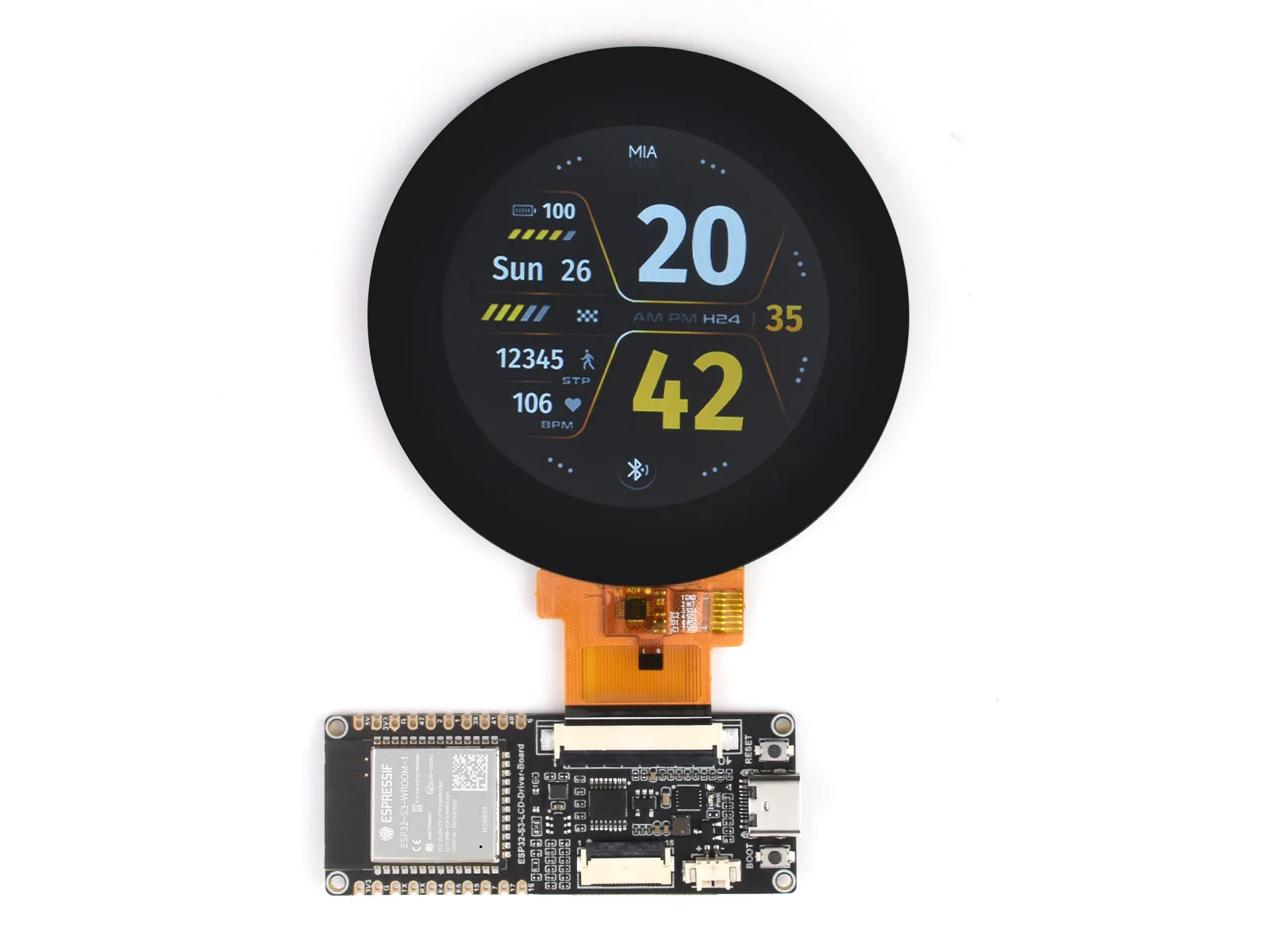

Pantalla redonda TFT de 2,1 pulgadas, táctil de un solo punto, 480 × 480 píxeles, interfaz de pantalla RGB

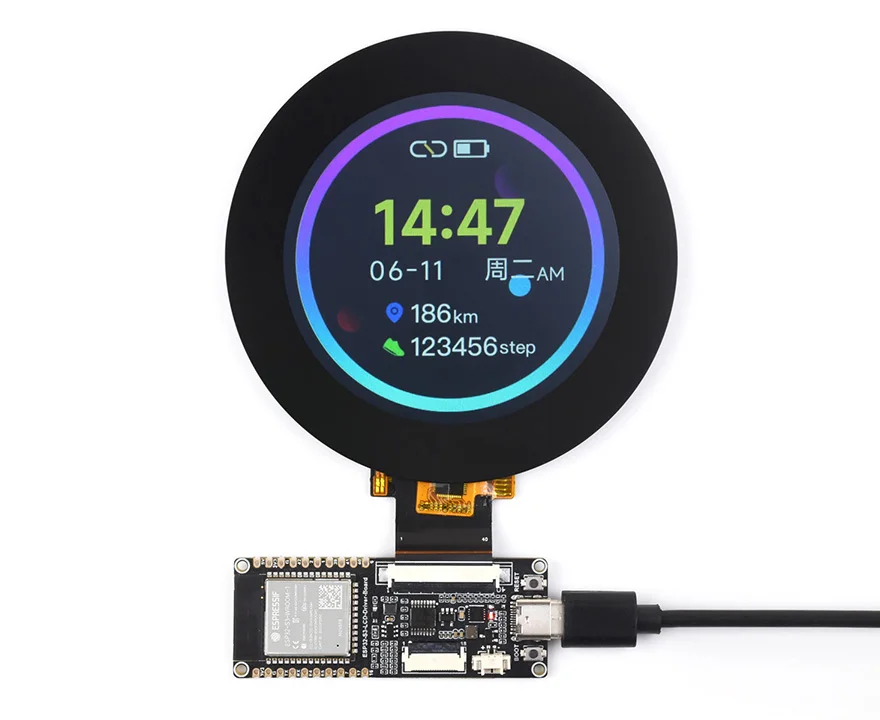

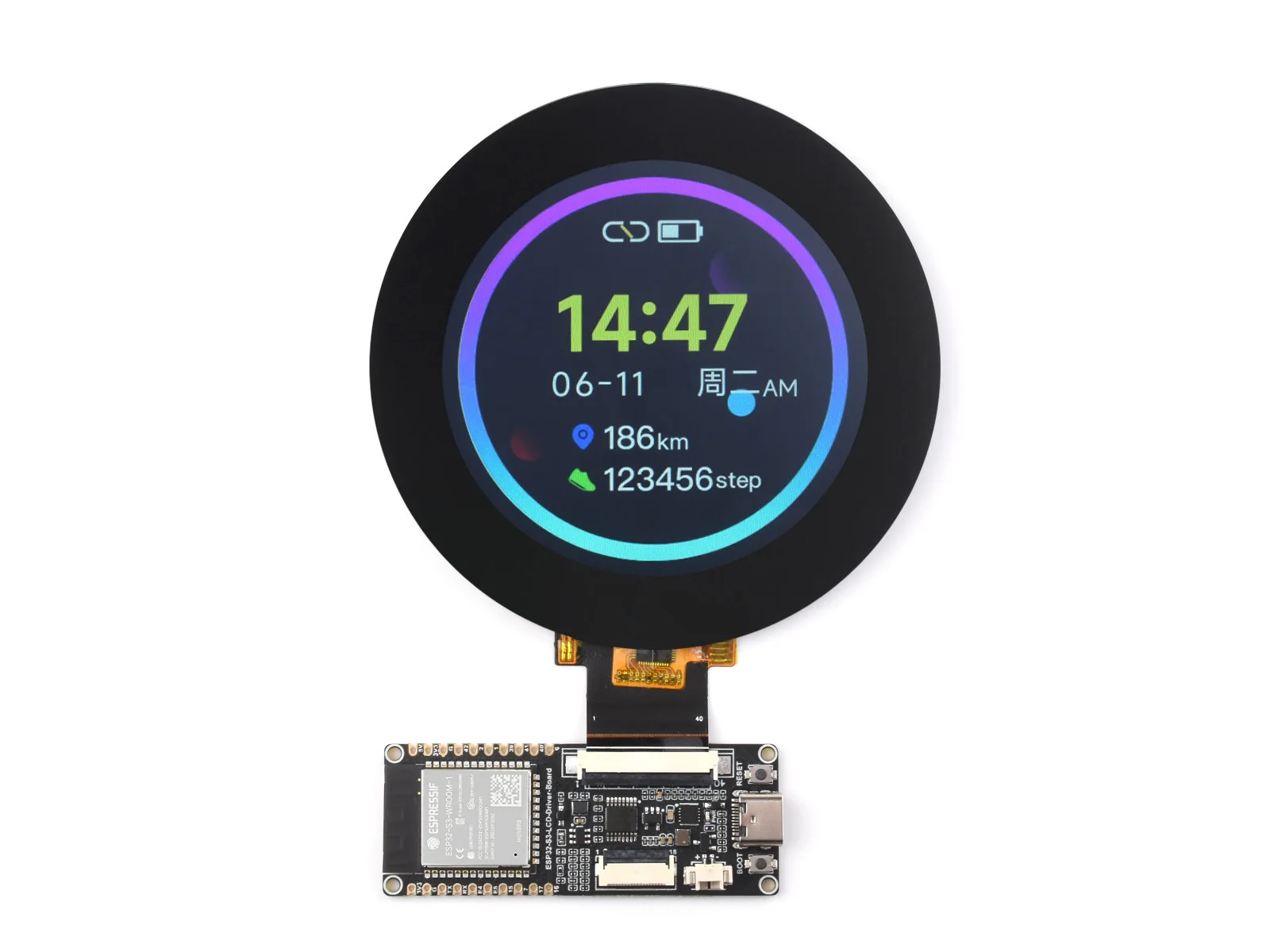

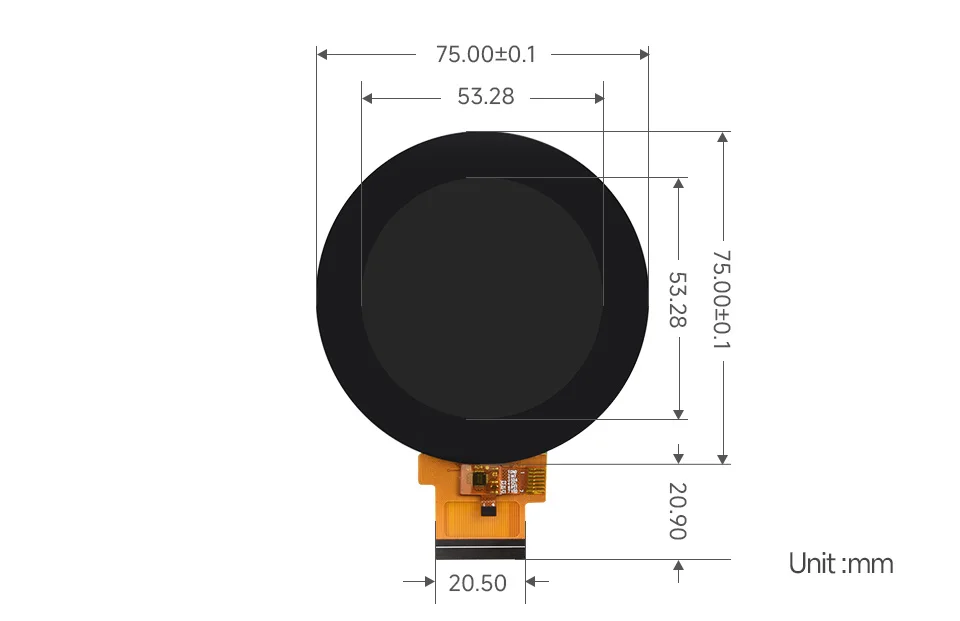

Pantalla redonda TFT de 2,8 pulgadas, táctil de 5 puntos, 480 × 480 píxeles, interfaz de pantalla RGB

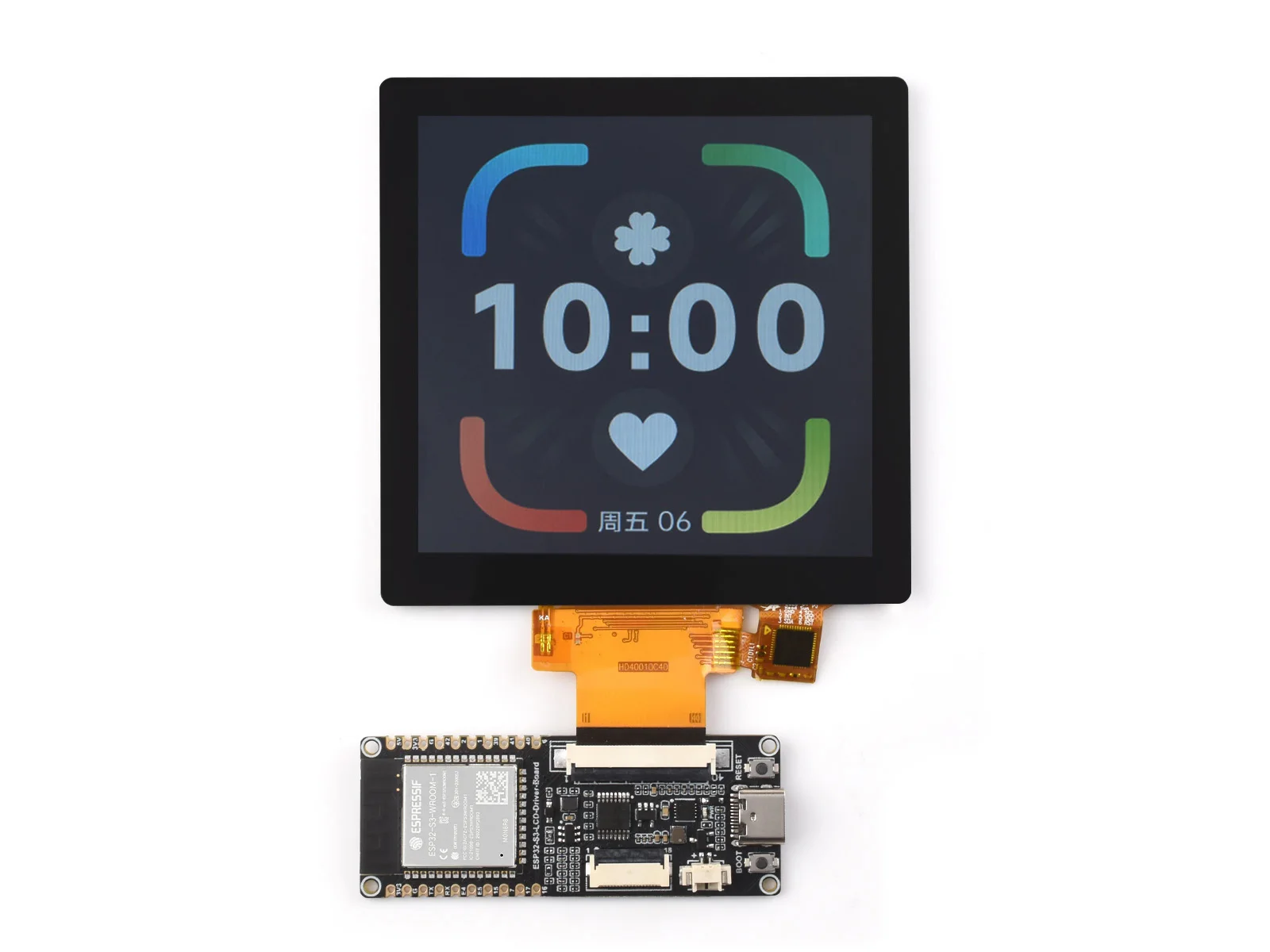

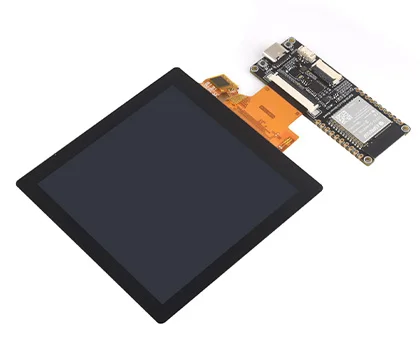

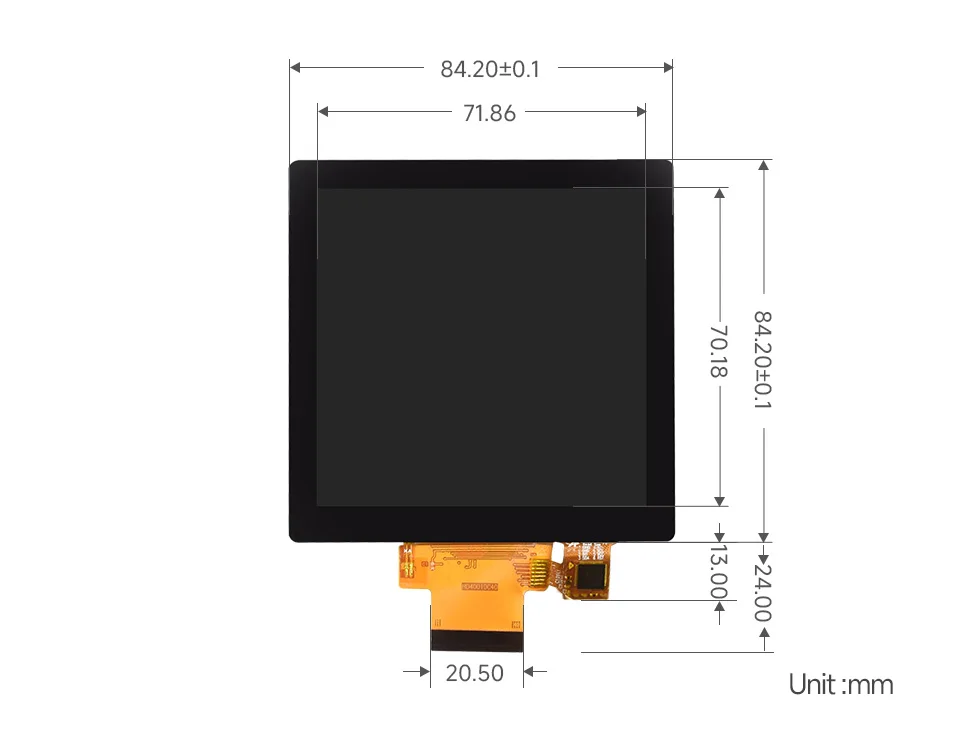

Pantalla TFT de 4 pulgadas, táctil de 5 puntos, 480 × 480 píxeles, interfaz de pantalla RGB

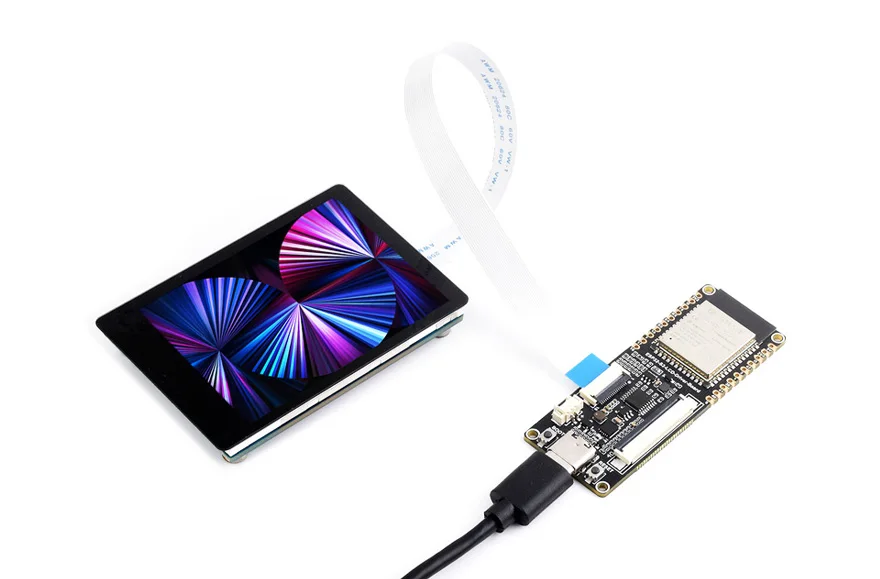

Conector integrado de 18 pines e encabezado GPIO de 20 pines reservado

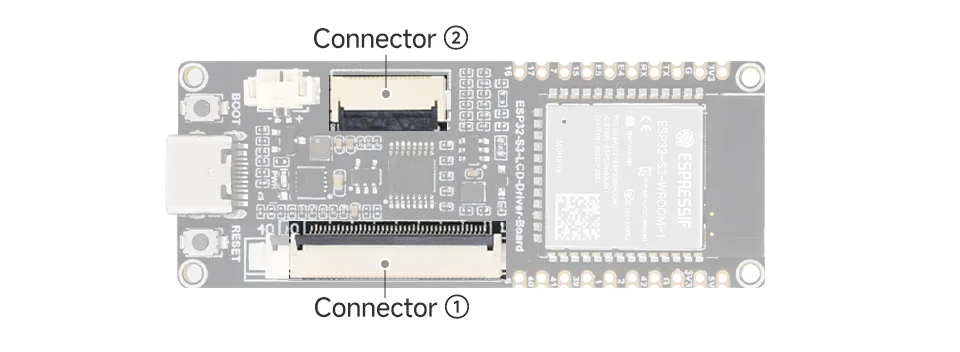

CONECTOR 1: SPI+RGB de 40 pines

CONECTOR 2: PI de 18 pines

PIN NO.

SYMBOL

PIN DE CONTROL ESP32S3

FUNCIÓN

PIN NO.

SYMBOL

PIN DE CONTROL ESP32S3

FUNCIÓN

1

LEDA

-

luz de fondo positiva

1

VCC

3,3 V

Entrada de alimentación LCD

2,3

LEDK

-

luz de fondo negativa

2

BL

6

luz de fondo

5

VCI

3,3 V

Fuente de alimentación de pines de E/S

3

TIÑO

TIÑO

suelo

6

RESET

EXIO3

pin de reinicio

4

SEDA

1

Pin SPI CLK

7,8

NC

-

no conectado

5

LA MAYORÍA

2

Pin SPI MOSI

9

SDA

1

Pin de señal de datos SPI

6

MISO

42

Pin SPI MISO

10

SCL

2

Pin de señal de reloj SPI

7

CC

41

Pin de datos/comando LCD

11

CS

42

Pin de selección del chip SPI

8

RST

40

Pin de reinicio de la pantalla LCD

12

PCLK

41

pin de reloj de píxeles

9

CS'

39

Pin de selección de chip LCD

13

DE

40

selección del modo de control

10

NC

-

no conectado

14

VS

39

Señal Frame SYNC, entrada de sincronización vertical

11

NC

-

no conectado

15

HS

38

Señal Line SYNC, entrada de sincronización horizontal

12

RST'

16

toque el pin de reinicio

16~21

B0~B5

NC, 5, 45, 48, 47, 21

entrada de datos azules

13

SCL'

7

toque el pin del reloj I2C

22~27

G0 ~ G5

14, 13, 12, 11, 10, 9

entrada de datos verdes

14

SDA'

15

toque el pin de datos I2C

28~33

R0~R5

NC, 46, 3, 18, 17

entrada de datos rojos

15

INT'

17

interrupción de la señal táctil

35

TP-INT

16

interrupción de la señal táctil

16

NC

-

no conectado

36

TP-SDA

15

toque el pin de datos I2C

17

NC

-

no conectado

37

TP-SCL

7

toque el pin del reloj I2C

18

NC

-

no conectado

38

TP-RST

EXIO1

toque el pin de reinicio

39

TP-VCC

3,3 V

fuente de alimentación táctil

4,34,40

TIÑO

TIÑO

suelo
