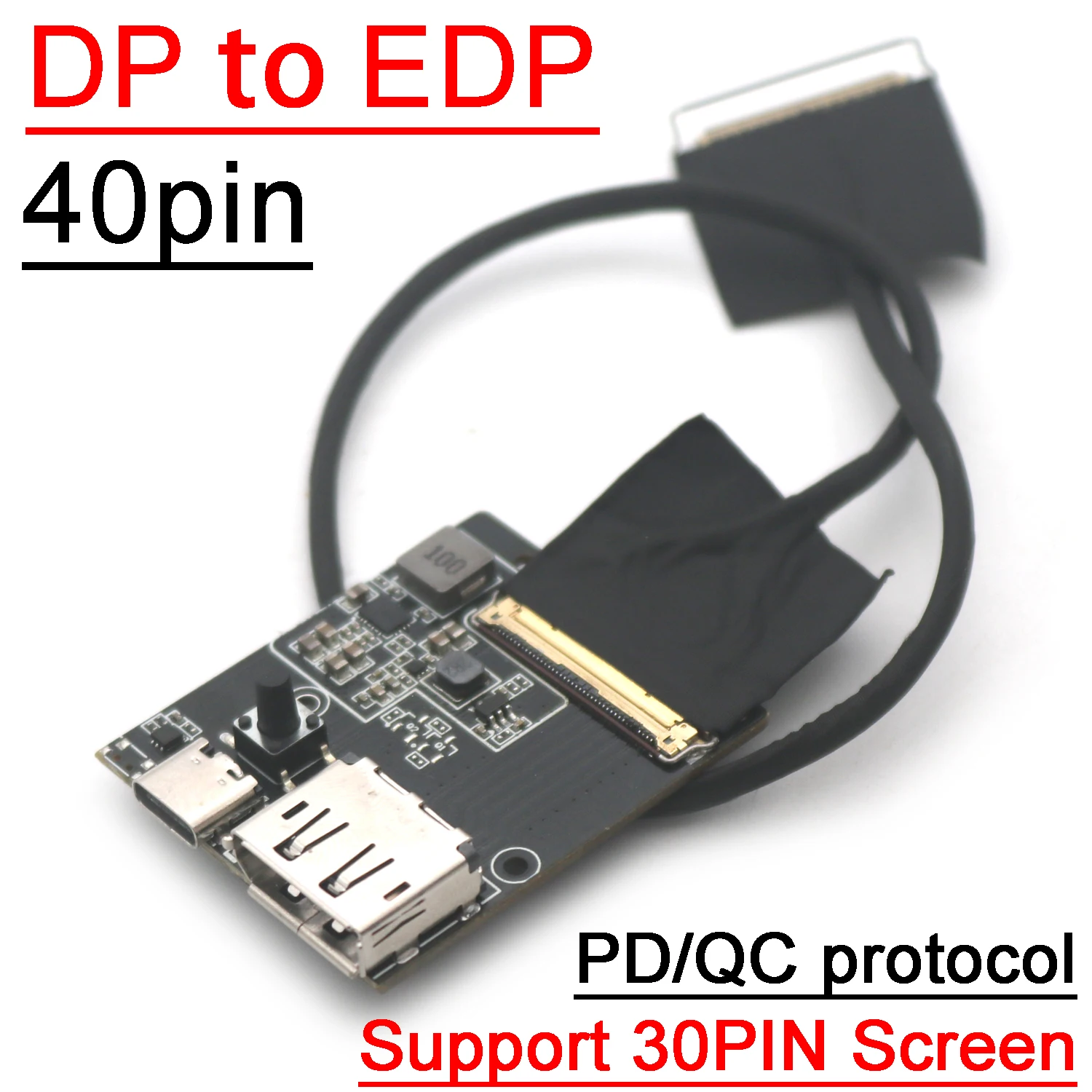

Placa controladora DP a EDP, adaptador de señal EDP de 30 pines, 40 pines, 2K, 4K, 2lan, 4lan, ordenador, PC, pantalla LCD LED con CABLE de protocolo PD/QC

Placa de controlador 30P 40P DP a EDP Placa adaptadora de señal EDP W protocolo QC Cable EDP para pantalla LCD de PC de computadora de 30 pines 40 pines 2lan 4lan

Atención

Solo admite señales de salida EDP.Compruebe si el modelo tiene salida de señal EDP en la pantalla de Internet antes de comprar

Atención:

1. Si la luz indicadora azul está funcionando, demuestra que la placa del controlador está funcionando.

2. Si la pantalla no se enciende, demuestra que el modelo de pantalla no es compatible o puede desinstalar el controlador gráfico.Reinstalarlo.Luego reinicie su computadora, pruebe

3. La interfaz de la pantalla es EDP, no compatible con tarjetas gráficas Nvidia.La mayoría de las tarjetas gráficas AMD lo admiten.

4. Es necesario actualizar algunos controladores de tarjetas gráficas.

5. No compatible (cabezal convertidor). No compatible (cabezal convertidor). No compatible (cabezal convertidor). No compatible (cabezal convertidor). No compatible (cabezal convertidor). No compatible (cabezal convertidor)

Descripción de la función:

1.El estado inicial del producto es el apagado.El interruptor se logra presionando brevemente Cuando la señal de alimentación está activada Presionar el interruptor ( 1 s) indica encender Presione nuevamente para apagar El brillo inicial de la retroiluminación de inicio es del 90%.

2.Está prohibido enchufar y desenchufar cables EDP con electricidad.Existe la posibilidad de dañar la pantalla Si desea desconectar el cable plano La alimentación debe cortarse primero en orden Todos los puertos deben desconectarse antes de desconectar el cable plano EDP

3.Puerto EDP40.

Parámetros de rendimiento secundarios:

Voltaje de funcionamiento 5V-QC/DP, compatible con USB Type-C PD3.0/3.1 (incluido el protocolo PPS), reconociendo automáticamente las características del protocolo de carga rápida del cargador, compatible con el cargador de potencia con protocolo QC/DP de 100W; La corriente es de 2-5A.

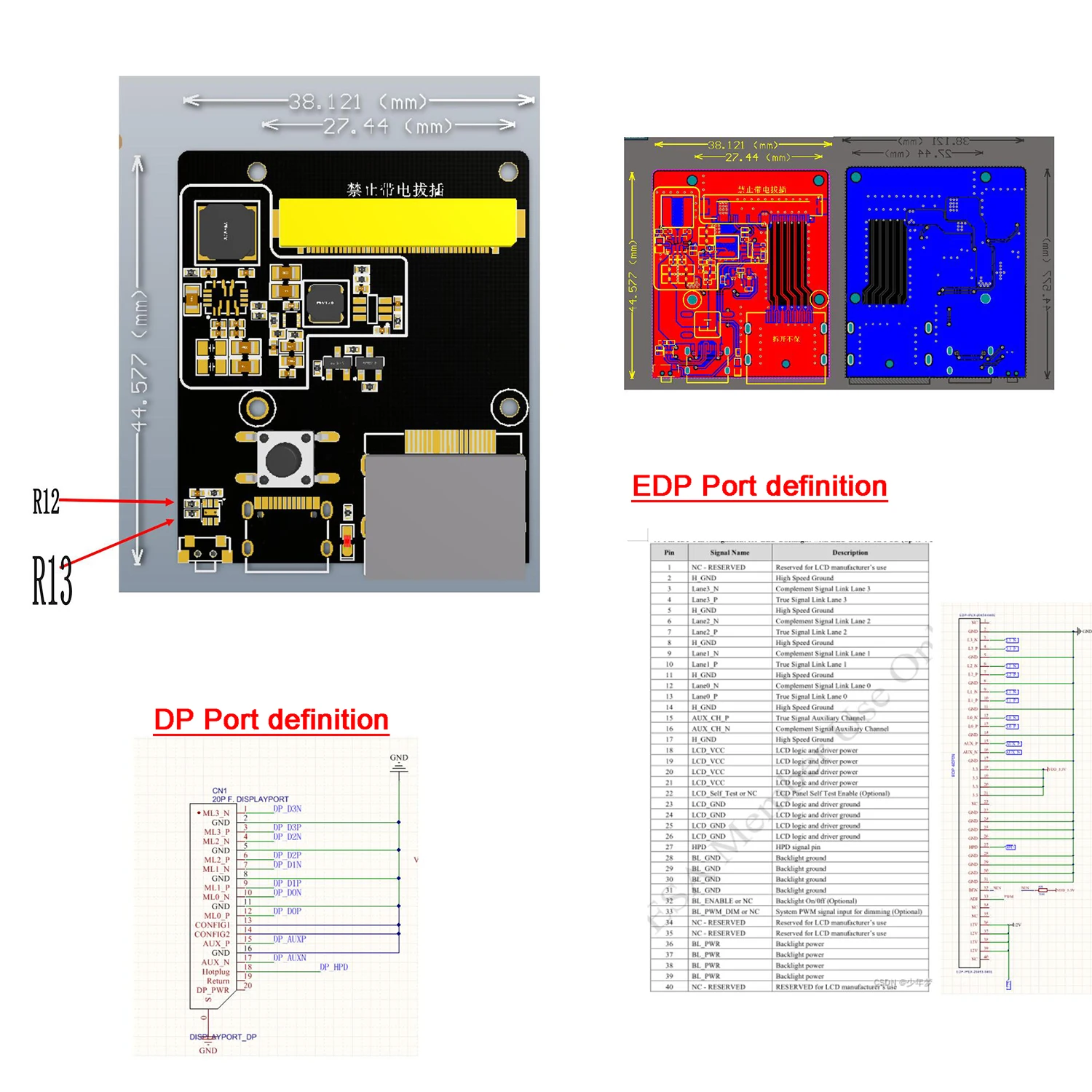

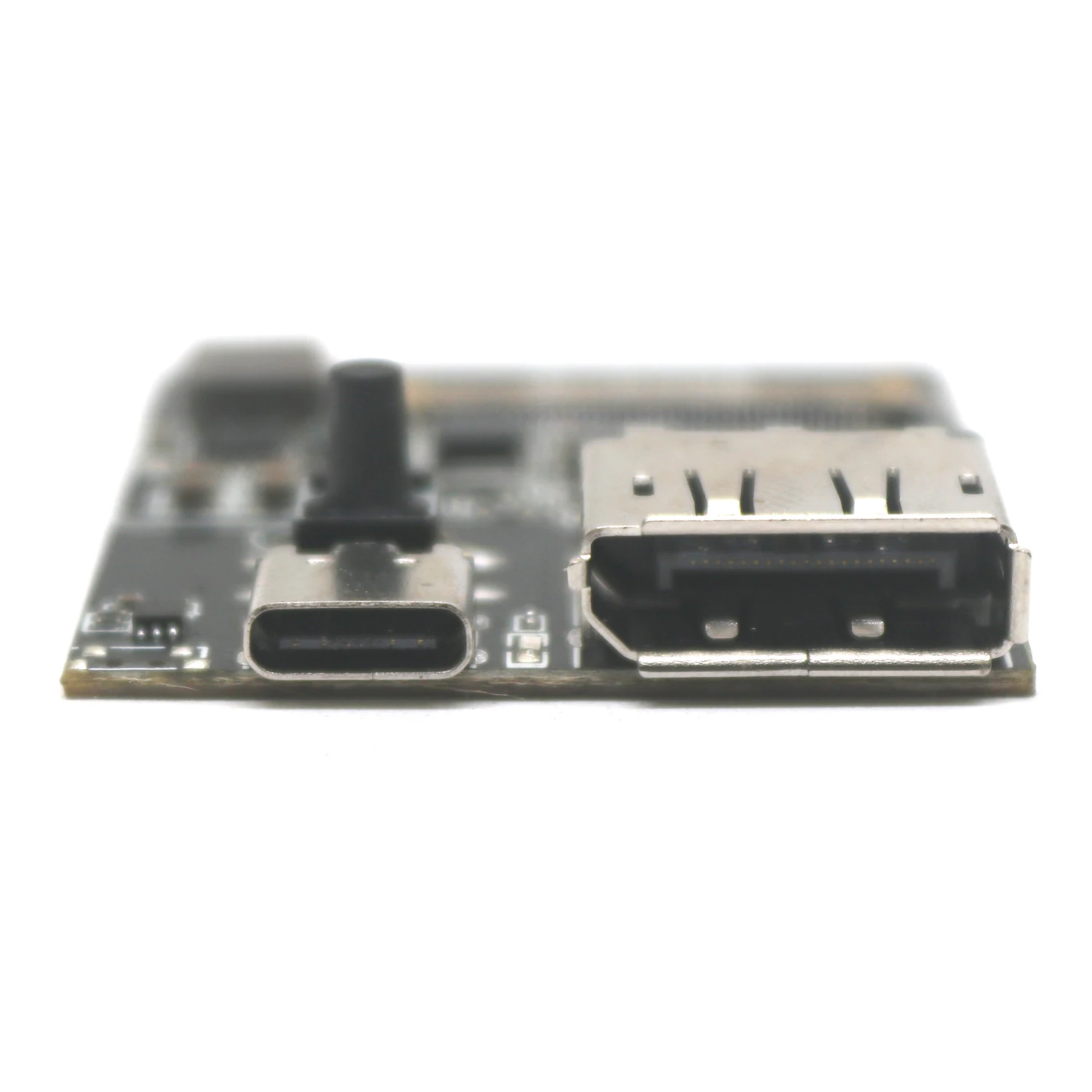

TYPE-C es una entrada de alimentación que admite el protocolo DP/QC.DP es la entrada de señal y EDP40 es la salida de señal.Puede admitir la conmutación de líneas de pantalla de 40P a 30P (30PIN es 2LAN, 40PIN es 4LAN) y puede controlar una pantalla EDP retroiluminada de alta potencia de 60W.El voltaje de la retroiluminación se establece en 12 V predeterminados (la resistencia se puede cambiar a 9 V, 12 V, 15 V, 20 V) y el voltaje lógico de conducción es 3,3 V.

Recuento de botones: 50000 veces.

Temperatura de trabajo: -40-85℃

La frecuencia de atenuación es de 20 KHZ.

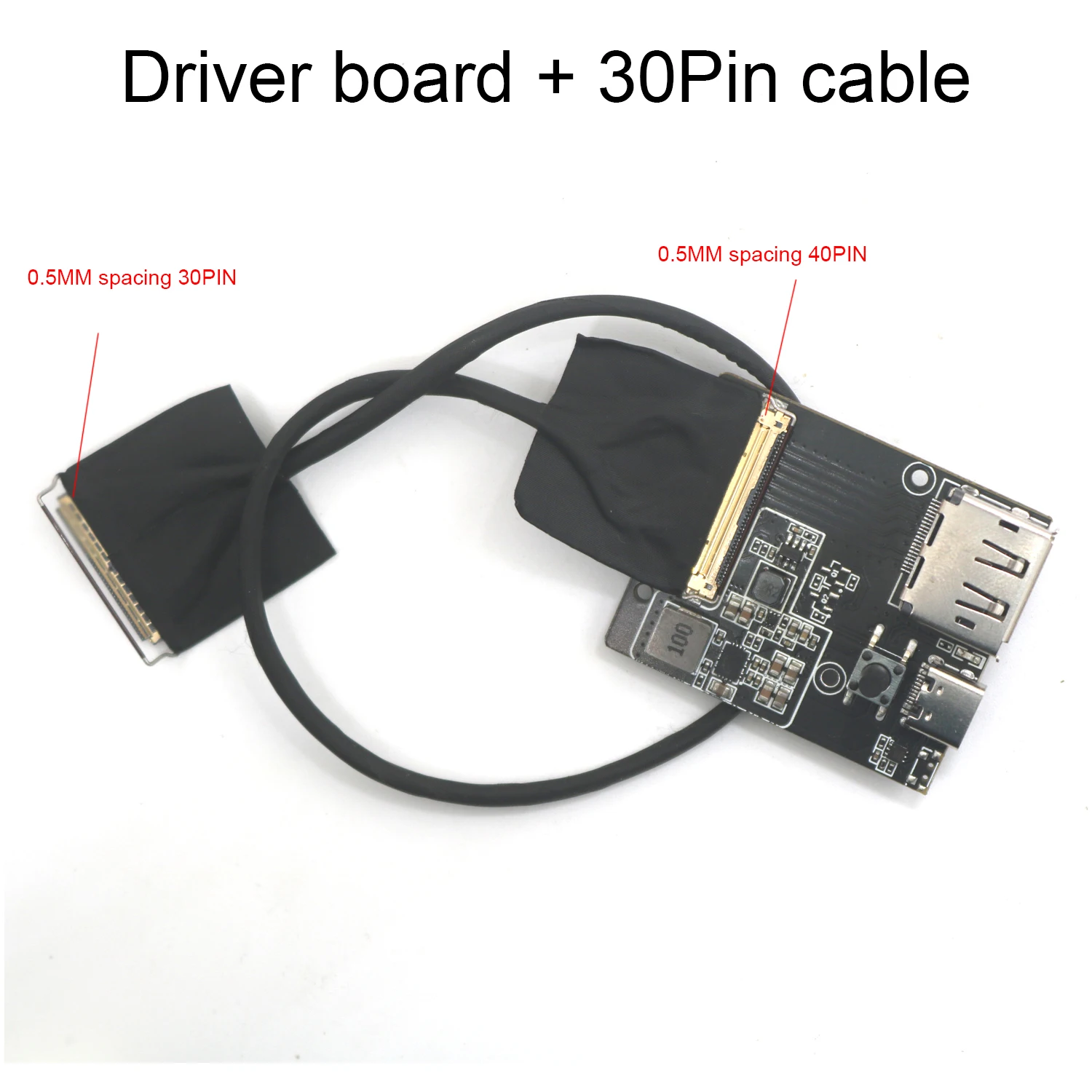

EDP30-2lan (requiere un cable de pantalla adaptador de 40P a 30P) tiene una resolución de 1920 * 1080, mientras que EDP40-4lan admite resoluciones de 1920 * 1080, 300 HZ, 2560 * 1440, 240 HZ, 3840 *2160120HZ y 5120 * 2880, 60 HZ para compatibilidad con versiones anteriores.

Pantalla compatible con tarjeta N

B156ZAN05.1 (4k 120Hz); Pantalla 1080p 300Hz

1080p 240Hz

Ne173qhm ny2

MNF601EA1-1

Ne156qhm_ Ny2

N156kme

Pantalla probada por tarjeta A, donde x representa cualquier número

LP139UD1-SPC2 (3840 * 2160 60Hz), N156KME-GNA (2K165Hz) B133ZANxx.x B156ZANxx.x NE156QUMxxx LQ156M1JWxx B156HANxx.x, NV156QUM-N72 LTN156FLxx MNG007DA1-1, B156HAN08.2/0, pantalla nuclear LQ156D1JW02, NV156FHM-N4N/K escritorio T1000+nv140drm n61

Escritorio 3080+b156zan05.1

Escritorio Rx580+ne156qhm ny1

Escritorio 3050ti+NE160QDM-NY2

Xbox (hdmi a dp)+NE160QDM-NY2 (solo admite 2k nativo)

Cuaderno 3070+n161hca ga1

Cuaderno 3070+Ne156qhm ny1

5300g+N156KME-GNA

5600g+N156KME-GNA

B156ZAN03.2

NV156FHM-NY0

N156hra ea1

Condensador de triple ajuste de sensibilidad

El condensador C9 de PCBA sirve como puerto de entrada del condensador de ajuste de sensibilidad. Los usuarios pueden ajustar la sensibilidad de todos los botones táctiles ajustando el valor de capacitancia del puerto CAP. Se recomienda elegir el rango de ajuste de 102 a 103 y los usuarios intentan utilizar condensadores de poliéster con una precisión del 5% al utilizarlos. Aumentar la capacitancia aumentará la sensibilidad y reducirá la capacidad antiinterferente; Por el contrario, reducir la capacitancia reducirá la sensibilidad y mejorará la capacidad antiinterferente. (Utilizando 1NF por defecto)
