Placa controladora de controlador de Motor paso a paso TB6560 3.5A, 10V-35V, Control redondo CNC, protección contra sobrecorriente de calor de bajo voltaje

Descripción:

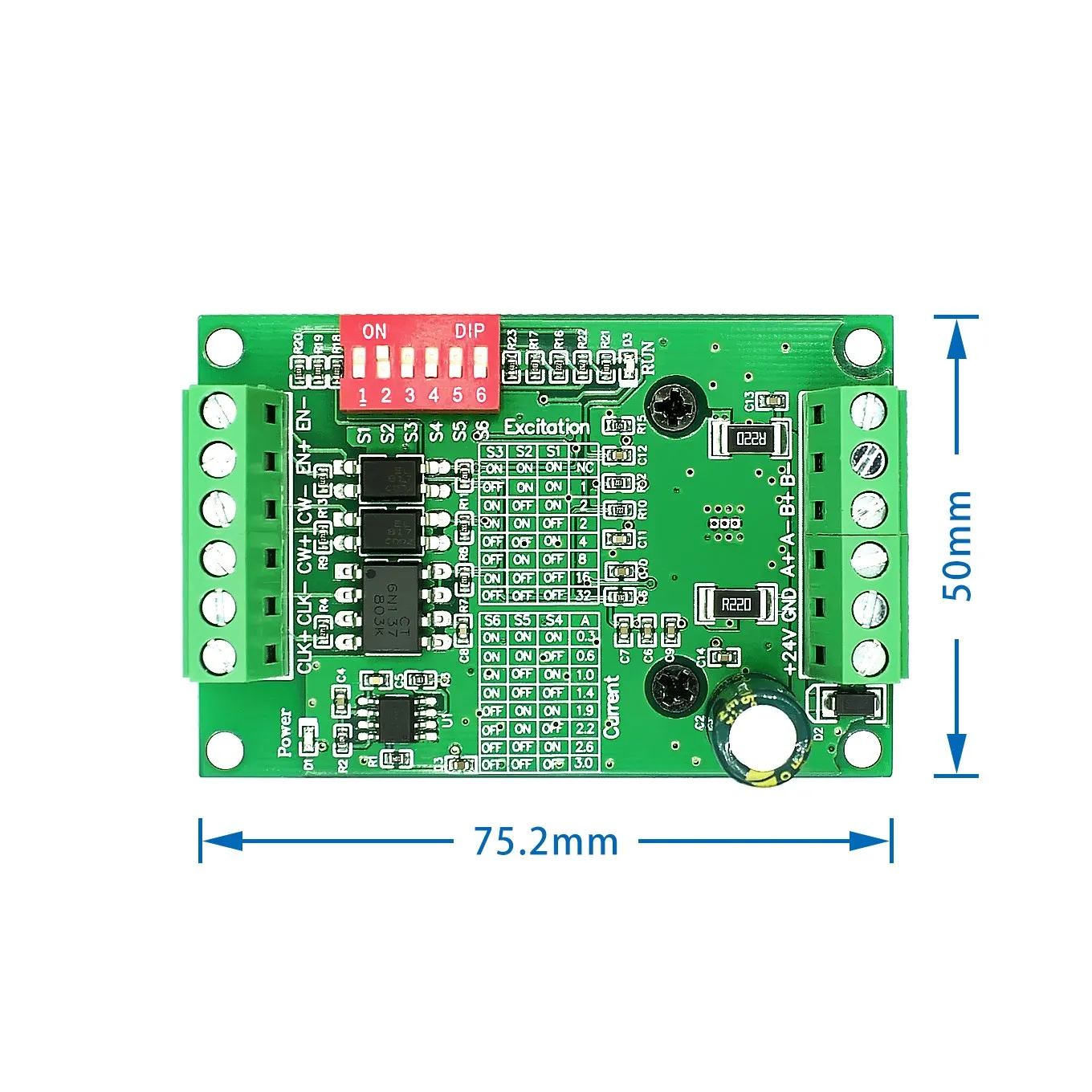

Tamaño: 75*50*35(mm)(LxWxH) / 2,95''x1.96''x1.37'' (aprox.)

Salida máxima nominal: ± 3A, pico 3,5A.

Voltaje de funcionamiento CC 10 V-35 V.Se recomienda utilizar una fuente de alimentación conmutada DC24V.

Utilizando el nuevo chip original TB6560AHQ con apagado de bajo voltaje, parada de sobrecalentamiento y circuito de protección contra sobrecorriente para garantizar un rendimiento óptimo.

Para motores paso a paso bifásicos de 42.57 pasos 3A/cuatro fases/de cuatro/seis cables de línea, y no es adecuado para motores paso a paso de más de 3A.Función automática de media corriente.

Acoplamiento óptico de alta velocidad 6N137, garantiza una alta velocidad sin perder paso.

Subdivisión: paso entero, medio paso, paso 1/8, paso 1/16, un máximo de 16 subdivisiones.



Características:

1 grado actual por ajuste para satisfacer su demanda de una variedad de aplicaciones.

2 flujos semiautomáticos ajustables.

3 Acoplamiento óptico de alta velocidad 6N137, garantiza una alta velocidad sin perder paso.

Instrucciones de configuración impresas en 4 placas de funcionamiento sin manual.

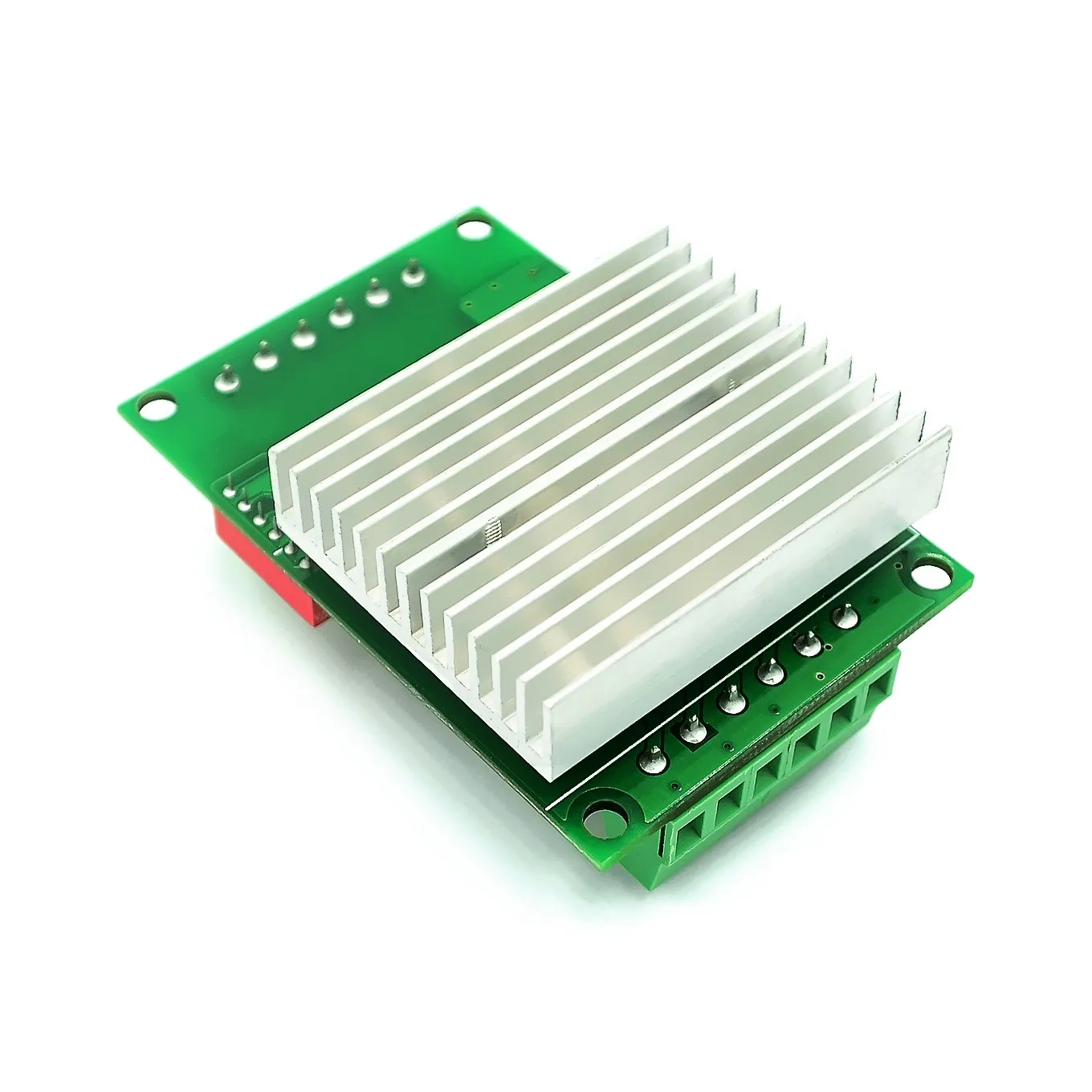

Radiador de 5 dientes gruesos, buena disipación de calor.
