Descripción del módulo:

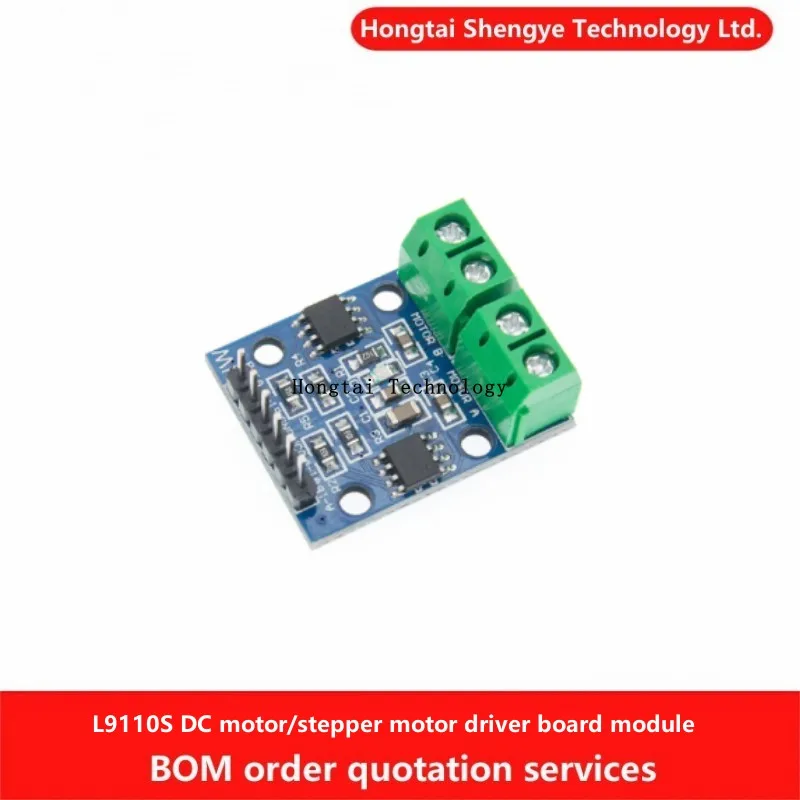

1 controlador de motor de chip dual L9110S
2 Voltaje de alimentación del módulo: 2,5-12 V
3 Adecuado para el rango de motores: voltaje de funcionamiento del motor 2,5 V-12 V, corriente de funcionamiento grande 0,8 A, el voltaje y la corriente del automóvil inteligente actual en el mercado están en este rango
4 Puede accionar 2 motores de CC al mismo tiempo o un motor paso a paso bifásico de 4 hilos.
5 tamaños de placa PCB: 2,8 cm * 2,1 cm de volumen ultrapequeño, adecuado para ensamblaje
6 Con orificios de montaje fijos, diámetro: 3 mm
Descripción de la interfaz del módulo II
[Descripción del pin curvo negro 6P
1 VCC voltaje externo de 2,5 V-12 V
2 GND GND externo
3 IA1 Puerto IO del microcontrolador externo
4 puertos IO del microcontrolador externo IB1
5 IA2 Puerto IO del microcontrolador externo
6 IB2 Puerto IO del microcontrolador externo
Descripción del terminal verde 4P
1 OA1 OB1 se conecta a 2 pines de motor de CC, sin dirección.
2 OA2 OB2 se conecta a 2 pines de motor de CC, sin dirección.
Tres instrucciones del módulo
Encienda VCC, luz indicadora de alimentación del módulo GND
Entrada IA1 de alto nivel, entrada IA1 de bajo nivel, [OA1 OB1] rotación positiva del motor;
Entrada IA1 de nivel bajo, entrada IA1 de nivel alto, motor [OA1 OB1] inverso;
Entrada IA2 de alto nivel, entrada IA2 de bajo nivel, rotación positiva del motor [OA2 OB2];
Entrada IA2 de nivel bajo, entrada IA2 de alto nivel, motor [OA2 OB2] inverso;
Código de referencia:




int a1=17;
Se incendió en cuanto lo conecté a 12V. Tenga en cuenta que el límite superior de 12V es teórico; diría que es adecuado hasta 9V.
