Descripción

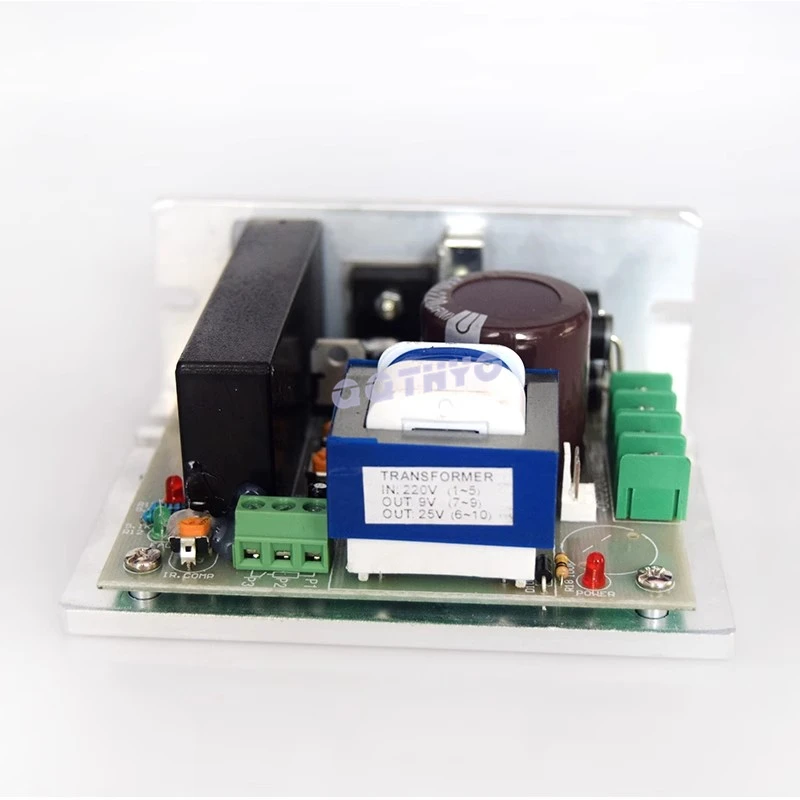

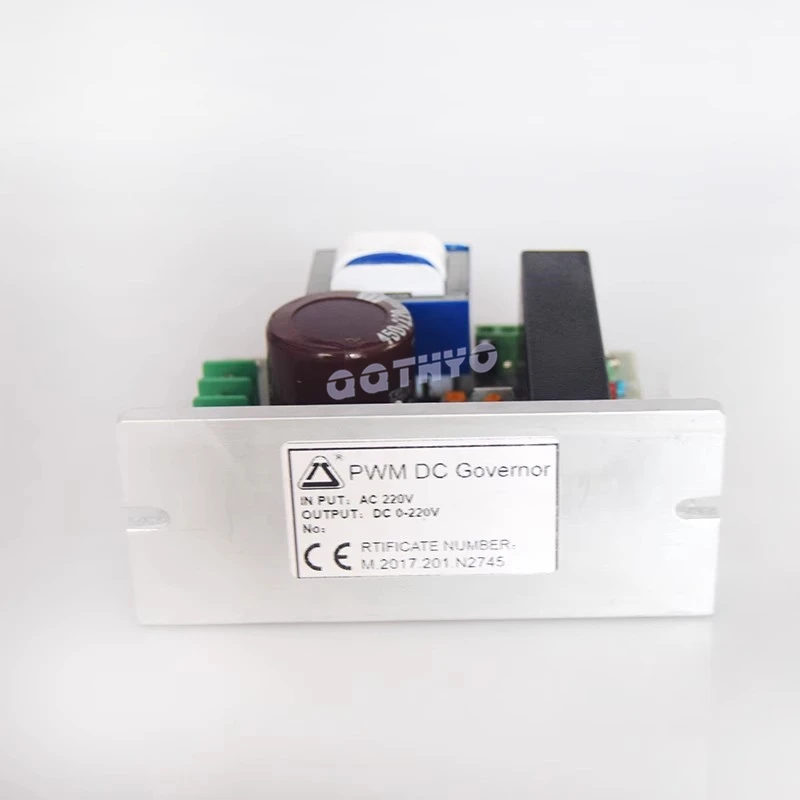

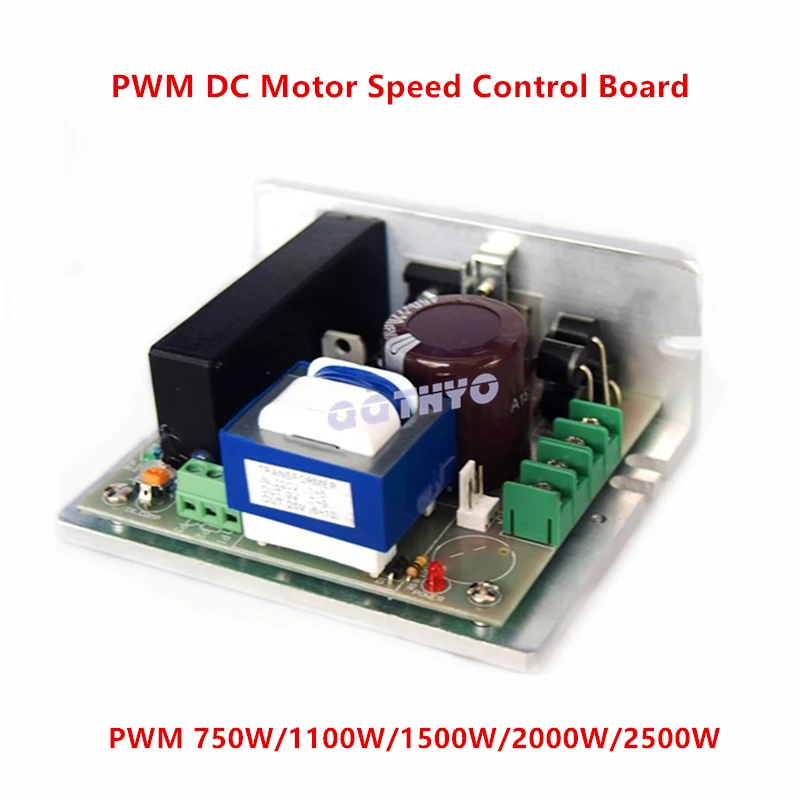

¡El regulador de velocidad PWM DC es adecuado para motores de CC con escobillas de imán permanente o excitación!Tiene las ventajas de alta potencia, alto par, baja velocidad y constante, fuerte antiinterferencias, y completa el reemplazo del tablero de control de velocidad KBIC BC2000.Adecuado para: control de velocidad del motor de baja velocidad en equipos de corte y soldadura de polos de red, fresadoras de torno doméstico, motores de desaceleración de CC y otros equipos de uso de motores.
Potencia: 60W~1800W
Corriente nominal: 10A
Voltaje de salida: CC (corriente continua) 0 ~ 230 V [Voltaje máximo de salida ajustable]
Voltaje de entrada: CA (CA) 85 V ~ 220 V
Rango de regulación de velocidad: 1-9999 rpm [La velocidad real está determinada por el motor]
Motor aplicable: motor CC DC48V/60V/72V/100V/110V/180V/200V/220V
Precauciones de seguridad
1.El potenciómetro 4K7 se selecciona para la regulación de velocidad, y la fuerza de tensión soportada entre la terminal del potenciómetro y la carcasa del potenciómetro debe no ser inferior a 500 V.ON/OFF, CW/CCW y los potenciómetros deben conectarse al gobernador con cables bien aislados.ON/OFF se utiliza para controlar los motores.
Iniciar y detener.CW/CCW se utiliza para el control de rotación hacia adelante y hacia atrás del motor.

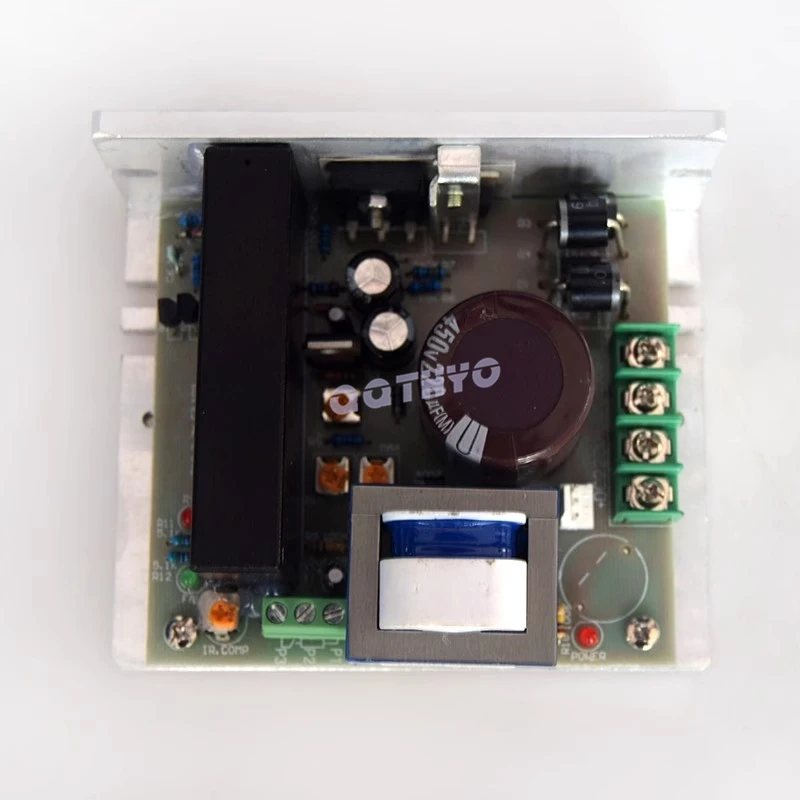

2.Este regulador necesita ajustar el potenciómetro IR.COMP adecuadamente según la potencia del motor al que está conectado.El método de ajuste específico es el siguiente: Primero, ajuste el potenciómetro IR.COMP a
Gire el potenciómetro IR.COMP hasta el sentido contrario a las agujas del reloj, inicie el gobernador, haga que el motor funcione a baja velocidad y luego ajuste el potenciómetro IR.COMP en el sentido de las agujas del reloj. Observe el LED 4 mientras ajusta la velocidad. Si el LED 4 parpadea, gire IR.COMP en sentido antihorario hasta que el LED 4 simplemente no parpadee y el ajuste se completará.
