Color
Descripción
Características:
1.Tablero de modificación de control remoto universal para ventilador eléctrico, adaptable a una variedad de modelos, fácil de operar
2.Tablero de reparación universal del ventilador eléctrico, gran compatibilidad, fácil de resolver el problema de fallas
3.El control remoto está equipado con pilas AAA ampliamente utilizadas, fáciles de comprar y reemplazar.
4.Adoptando material de alta calidad, anticaídas y duradero, el diseño aerodinámico es hermoso.
5.El material sólido es duradero, disipación de calor uniforme y rendimiento estable.
Voltaje: 220V
Placa de circuito de ventilador universal
Con función de sincronización del viento natural del viento del sueño
Zócalo de control: Corto de MODO: A-key público, B-wind class, C-timing, D-rocker, E-speed, F-switch
Definición de la interfaz: desconexión del MODO: botón A-stop, B-C-D están conectados a la velocidad del viento, EF no se conecta
Antes de usar esta placa, primero pruebe si el motor del ventilador está funcionando correctamente, la línea cero del motor y cualquiera de los cables del motor basculante se combinan y conectan al terminal COM de la placa de circuito.Los cables restantes deben conectarse de acuerdo con las marcas en la placa.Los cables restantes están conectados de acuerdo con las marcas en el tablero.El cable de alimentación está conectado al terminal L.
Placa de circuito *1
Control remoto *1
Cable *2
Features:
1. Universal remote control modification board for electric fan, adaptable to a variety of models, easy to operate
2. Electric fan universal repair board, strong compatibility, easy to solve the problem of failure
3. The remote control is equipped with widely used AAA batteries, easy to buy and replace.
4. Adopting high quality material, anti-drop and durable, streamline design is beautiful.
5. Solid material is durable, even heat dissipation, stable performance
Voltage: 220V

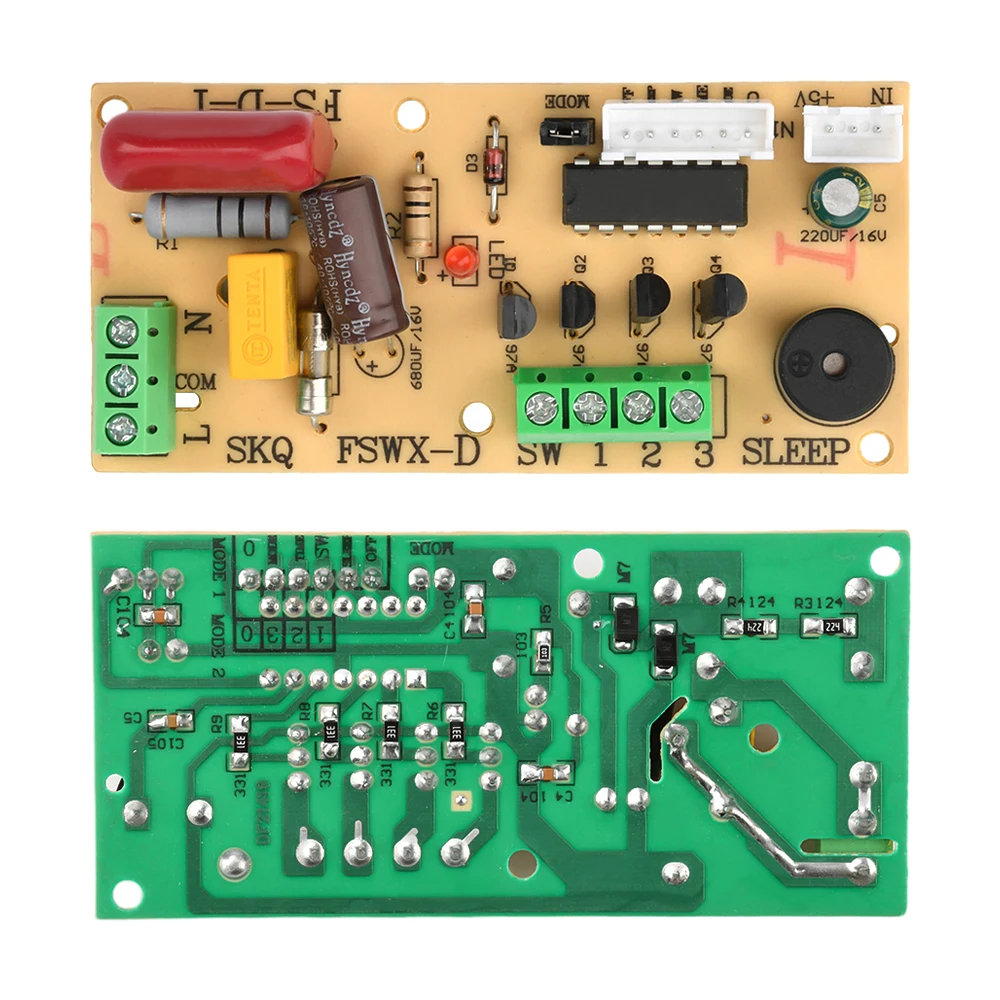

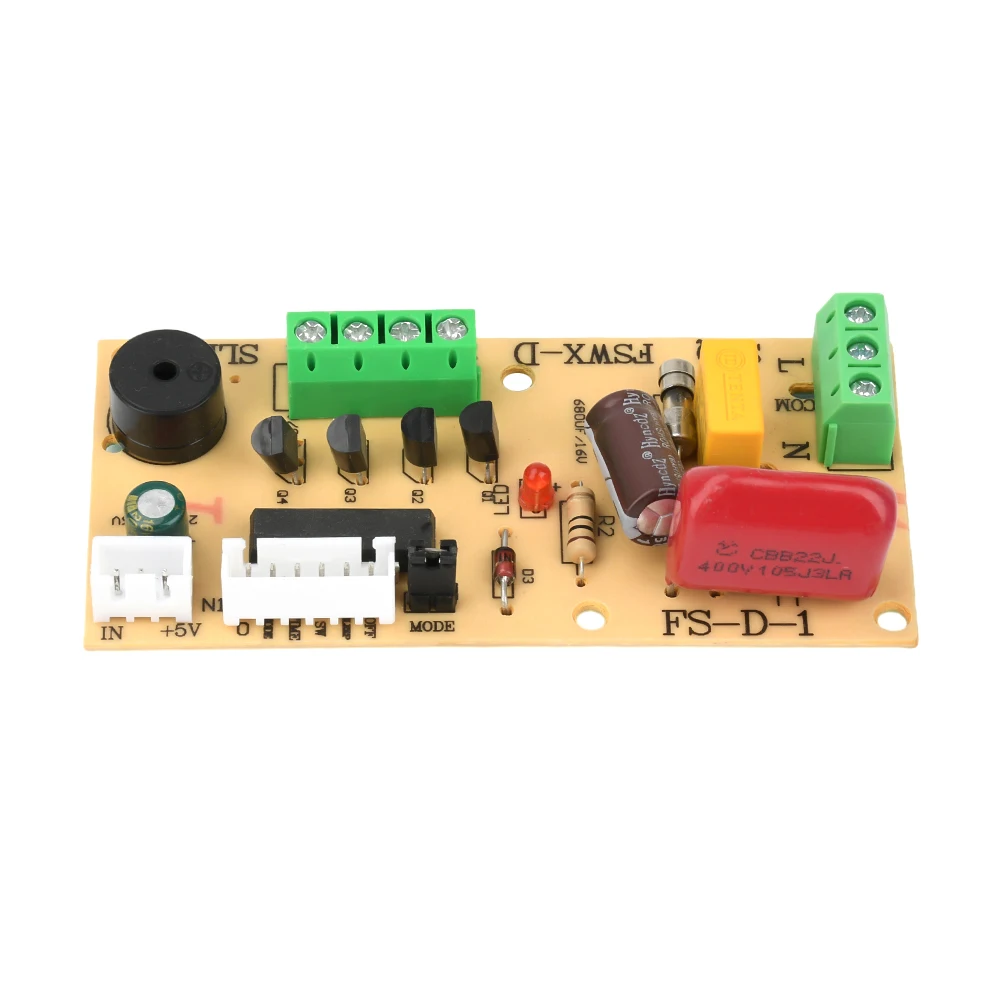

Universal fan circuit board
With sleep wind natural wind timing function

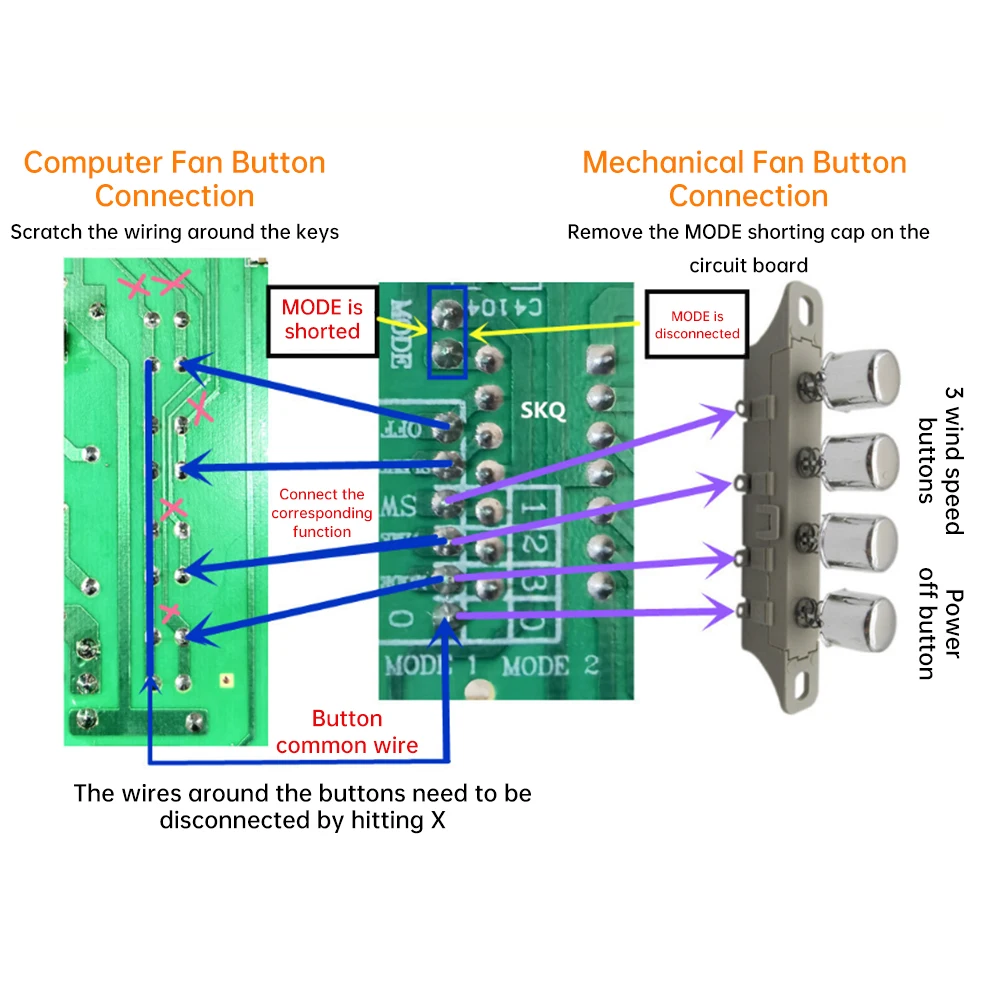

Control socket: MODE short: A-key public, B-wind class, C-timing, D-rocker, E-speed, F-switch
Interface Definition: MODE disconnect: A-stop button, B-C-D are connected to the wind speed, EF does not connect

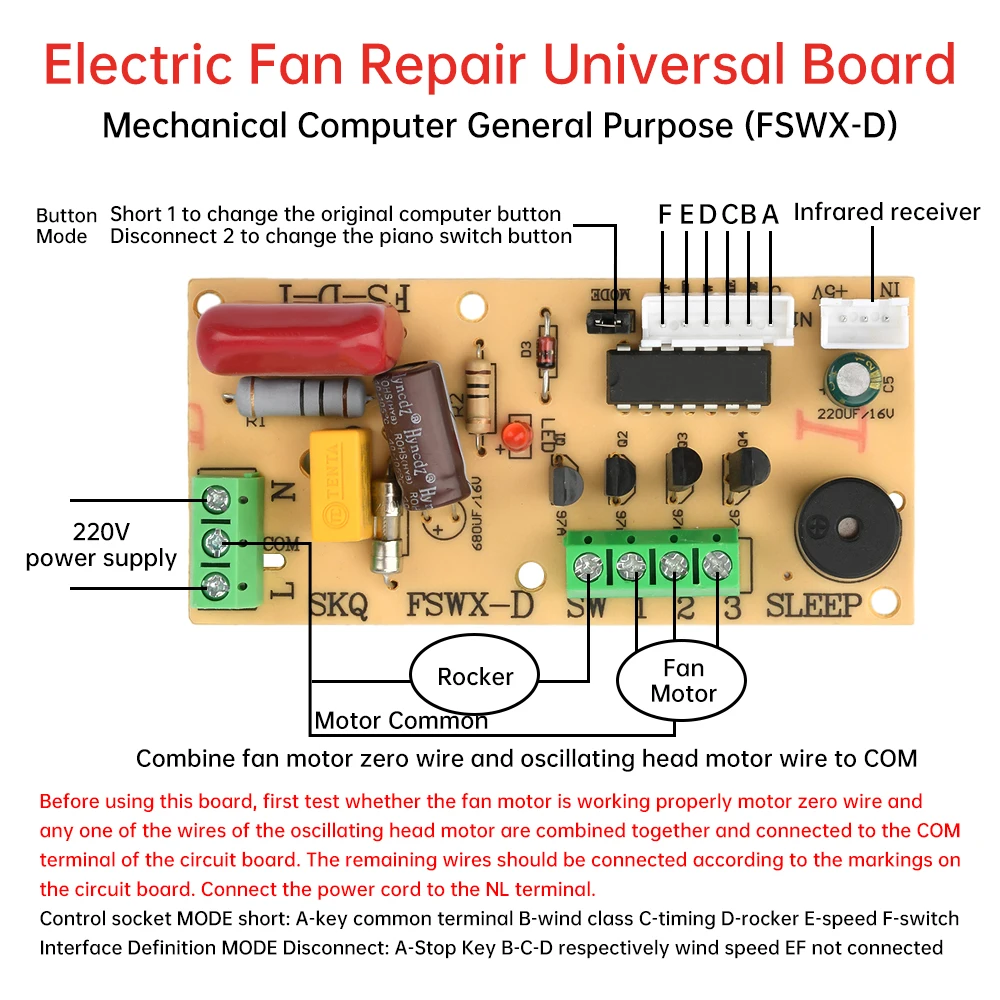

Before using this board, first test whether the fan motor is working properly, the zero line of the motor and any one of the wires of the rocker motor are combined together and connected to the COM terminal of the circuit board. The remaining wires should be connected according to the markings on the board. The remaining wires are connected according to the markings on the board. The power cord is connected to the L terminal.

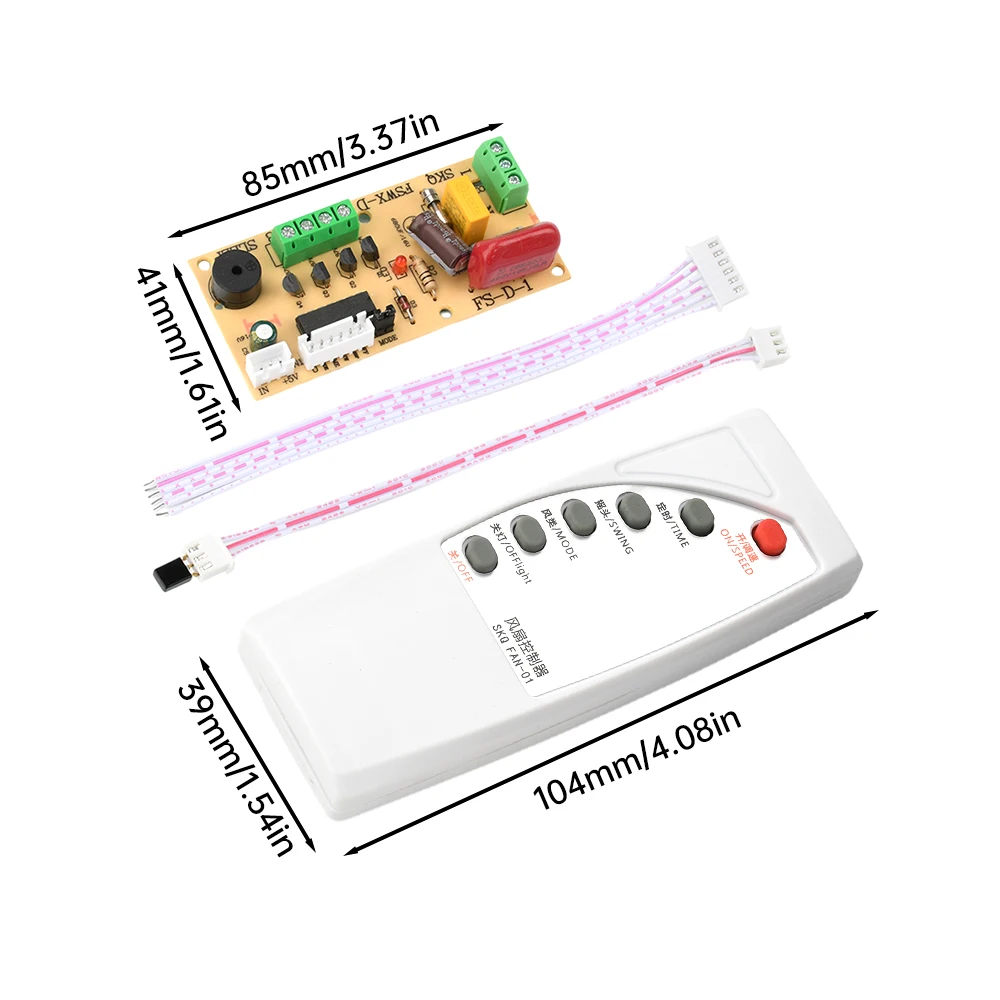

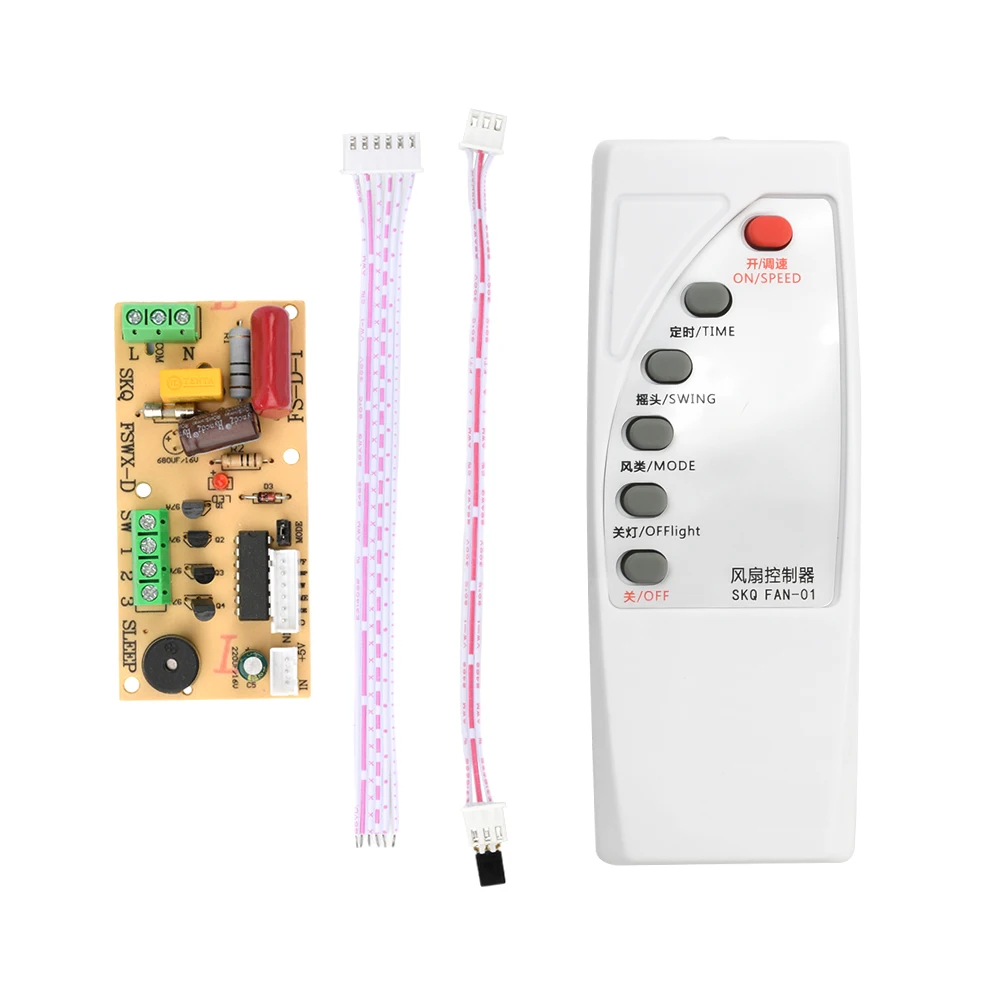

Circuit board *1
Remote control *1
Cable *2
