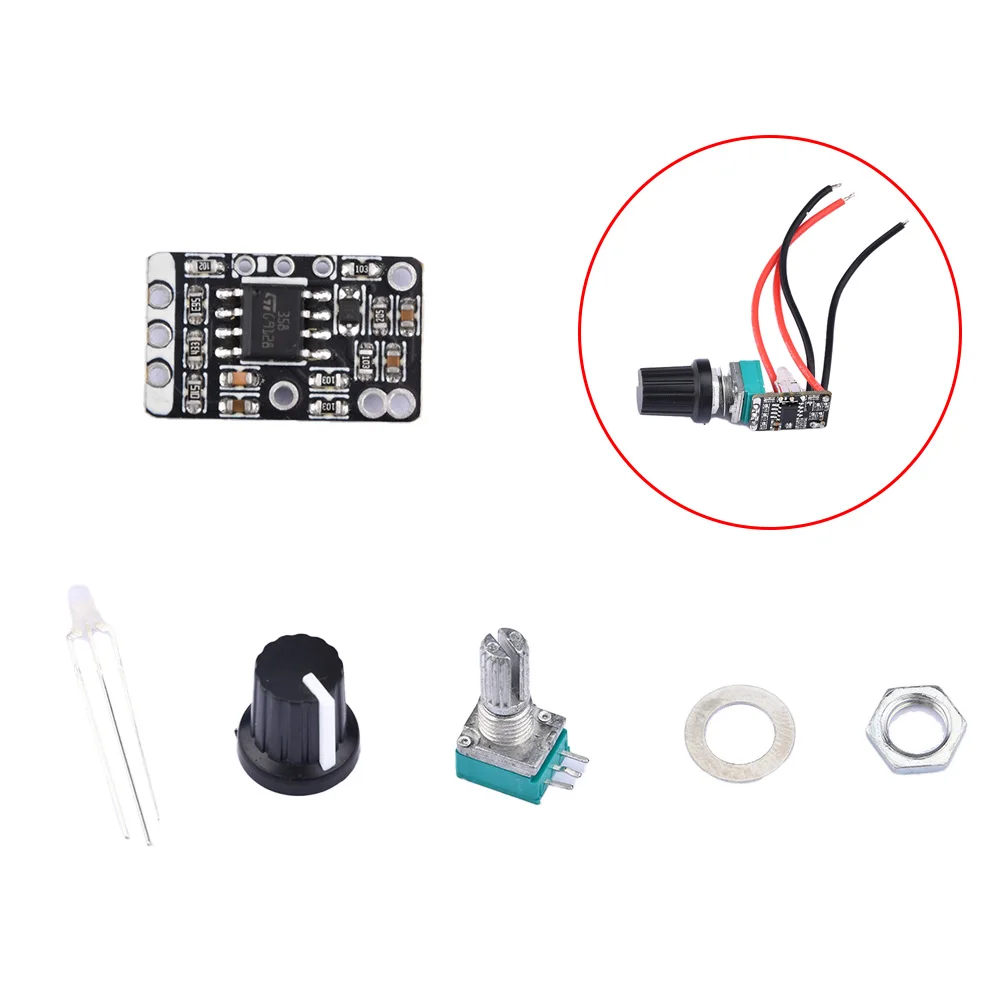

Placa de Control de estación de soldadura DC18 ~ 24V, Kit de bricolaje LED para T12 Core 1.5A ~ 3A 200 ~ 480 ℃, accesorios de soldadura para Estación de soldadura de hierro

Características:
1. Efecto de calentamiento rápido
2. Rango de temperatura más amplio
3. Mejor linealidad
4. El panel de control es compacto
5. Adecuado para todo tipo de producción de bricolaje


Parámetros:
Entrada de voltaje de fuente de alimentación: DC18 ~ 24V (el mejor voltaje es 24V)
Corriente: 1,5 A ~ 3A.
Rango de temperatura: ~ °C 480 aproximadamente 200 (rango de temperatura más amplio y mejor linealidad que las versiones anteriores)

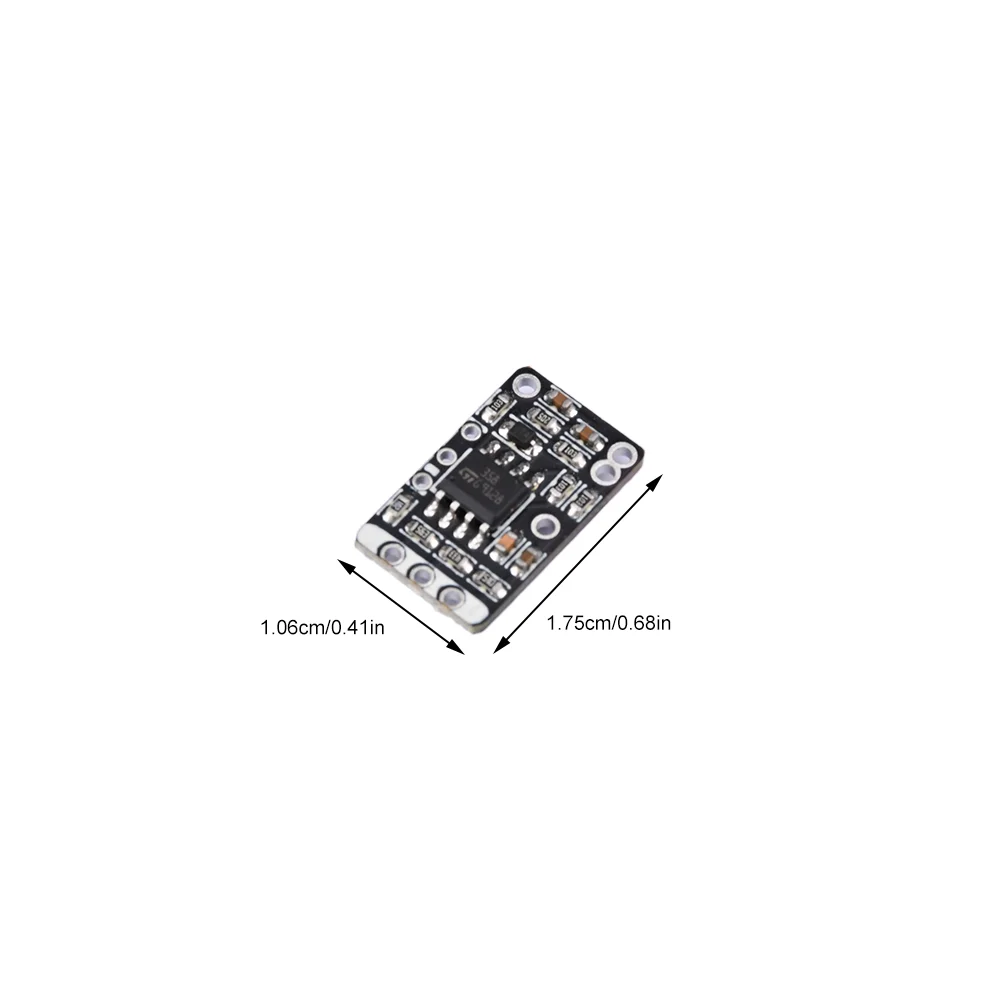

Dimensiones: longitud 1,75 cm, ancho 1,06 cm, grosor máximo 0,45 cm (la forma tendrá un error de 0,04 cm)


La luz de trabajo del panel de control indica el estado:
Sin una punta de soldador: la luz roja parpadeará una vez cuando se encienda la alimentación, y luego la luz verde se encenderá rápidamente.
Instale la punta del soldador: Después de encenderlo, la luz roja estará encendida durante 6-8 segundos y luego cambiará a los Estados de parpadeo rojo y verde alternativamente. La velocidad de parpadeo de la luz roja está relacionada con la temperatura. Cuanto mayor sea la temperatura, más rápido será el parpadeo.


Descripción de potencia:
T12 es una carga con una resistencia constante de 8 ohmios, así que para elegir una fuente de alimentación, solo necesita probar la capacidad de corriente de salida real de la fuente de Alimentación bajo este voltaje de acuerdo con la tabla a continuación.
Voltaje de salida de la fuente de alimentación V --- corriente mínima requerida A --- hasta la potencia máxima W
12V --- 1,5 -- 18
13V --- 1.63---- 21
14V --- 1,7 --- 25V
15V --- 1,88 --- 28
16V--2---- 32
17V --- 2,13 --- 36
18V --- 2,25 --- 41
19V --- 2,38 --- 45
20V -- 2,5 -- 50V
21V --- 2,63 --- 55
22V --- 2,75---- 61
23V --- 2,88 --- 66
24V (mejor) --- 3 --- 72 (clasificado)


Nota 1:



Aviso:
La Placa de control solo puede usar una fuente de alimentación de CC, si es un transformador, agregue un circuito rectificador.
El voltaje máximo de la placa de control es de 25,2 V. Si hay una necesidad especial, se puede cargar hasta 25,2 V. Sin embargo, debido a que está alimentado por una potencia nominal de 24 T12 V, si se utiliza con sobretensión, reducirá la vida útil de la punta del soldador.

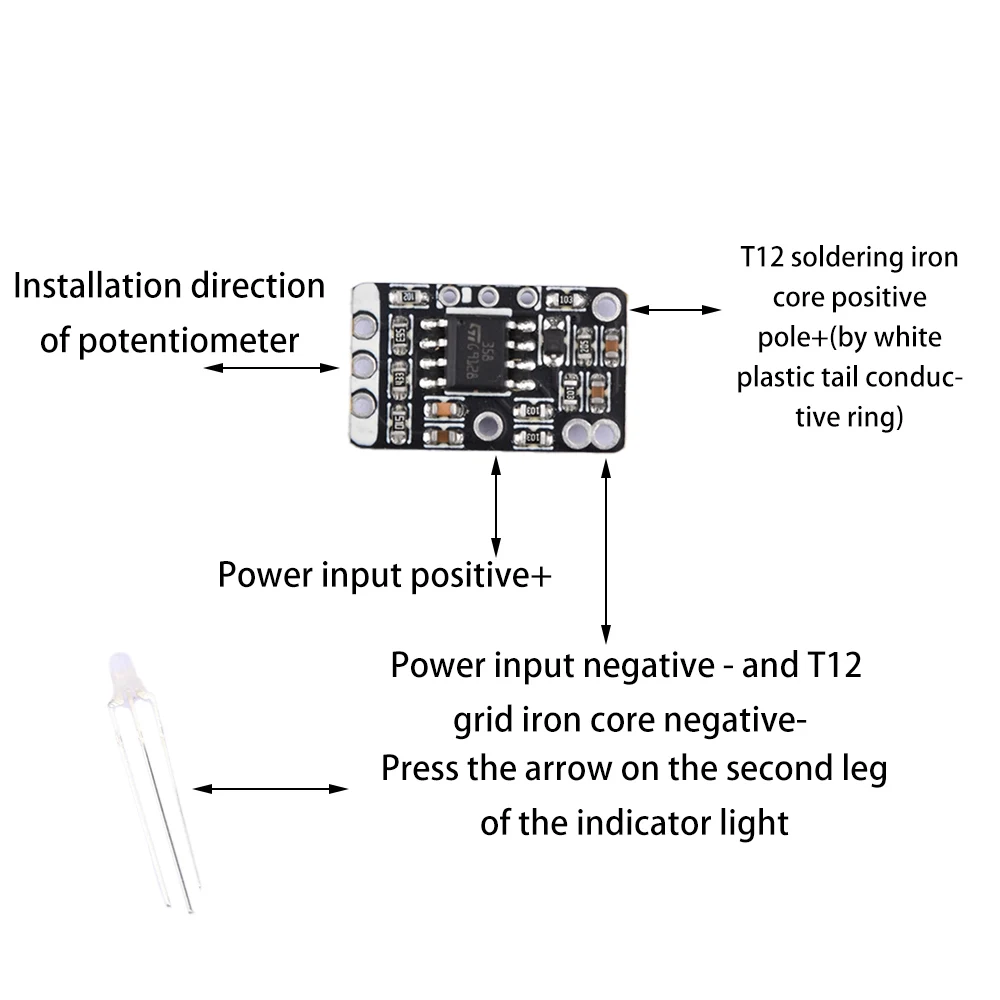

Por favor, suelde de acuerdo con el diagrama de soldadura del tablero de control en esta tienda. El tablero de control es muy pequeño y requiere una base electrónica y cierta habilidad práctica.


Las Preguntas Más Frecuentes:

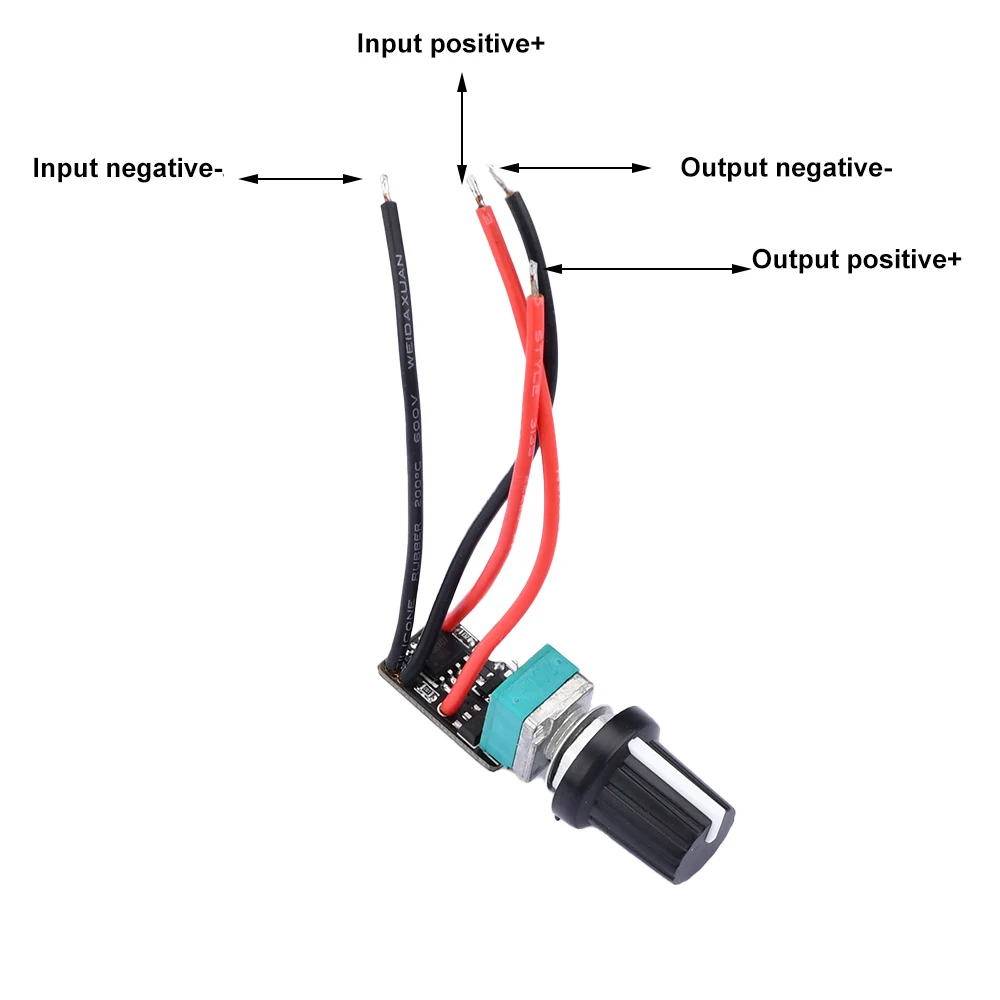

Las conexiones positivas y negativas de la entrada se invierten, y las conexiones positivas y negativas de la salida se invierten. La posición del enchufe de aviación se suelda y se comprueba cuidadosamente. La placa de circuito es pequeña. Al soldar, la punta del soldador no debe moverse a otras partes. Antes de soldar los cables, estañar los cables, que son fáciles de manchar Evite soldar durante demasiado tiempo, la alta temperatura quemará la placa de circuito y otros componentes electrónicos.


Montar el kit Usted mismo requiere una cierta base electrónica y capacidad práctica. El tablero de control se libera después de la prueba. Las conexiones positivas y negativas pueden quemar la placa y la conexión de salida puede quemar rojo. No se proporcionan servicios técnicos. ¡Por favor, comprenda!
