Descripción
Características:

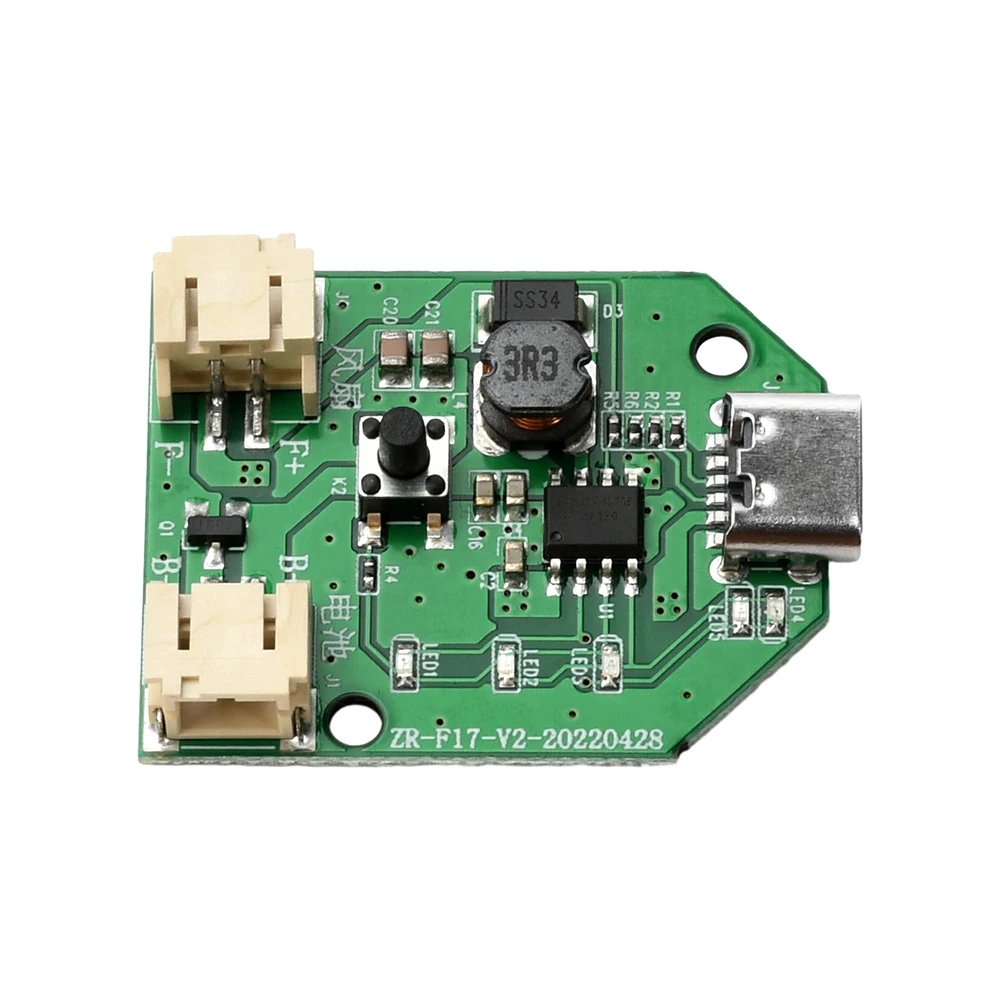

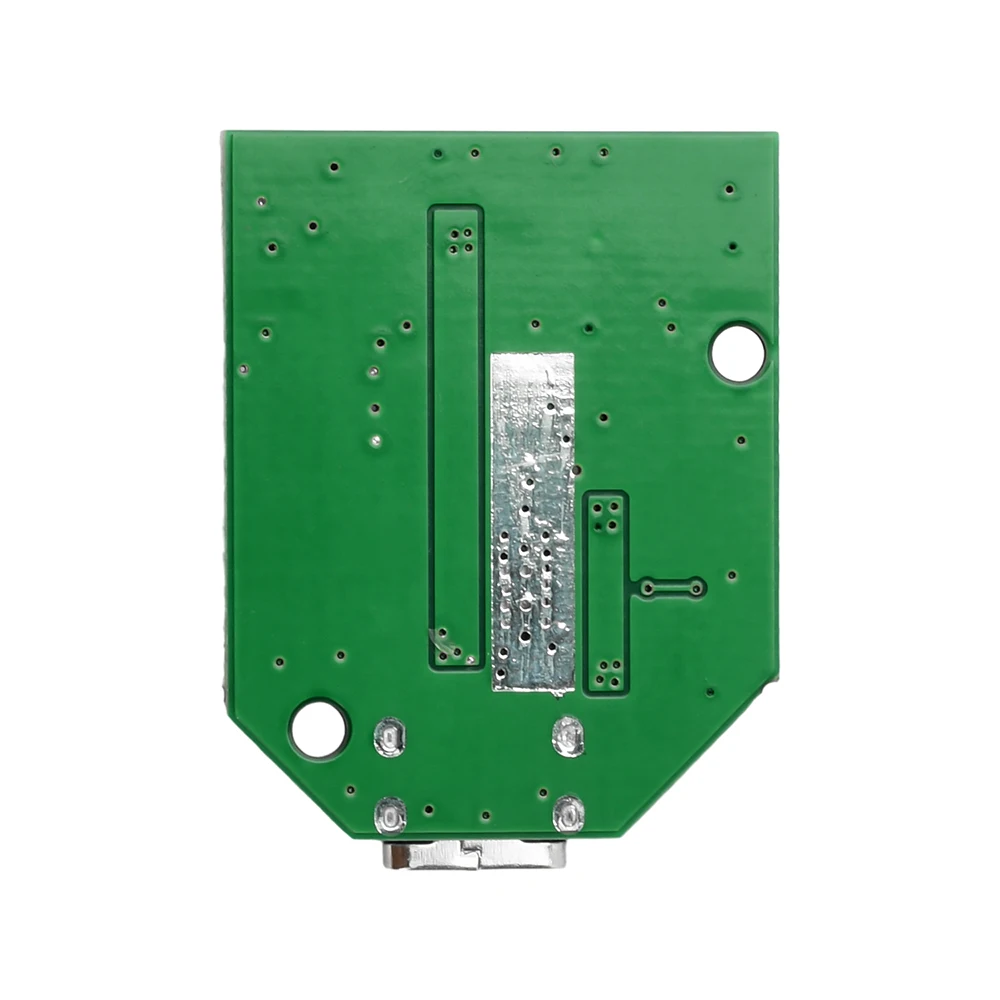

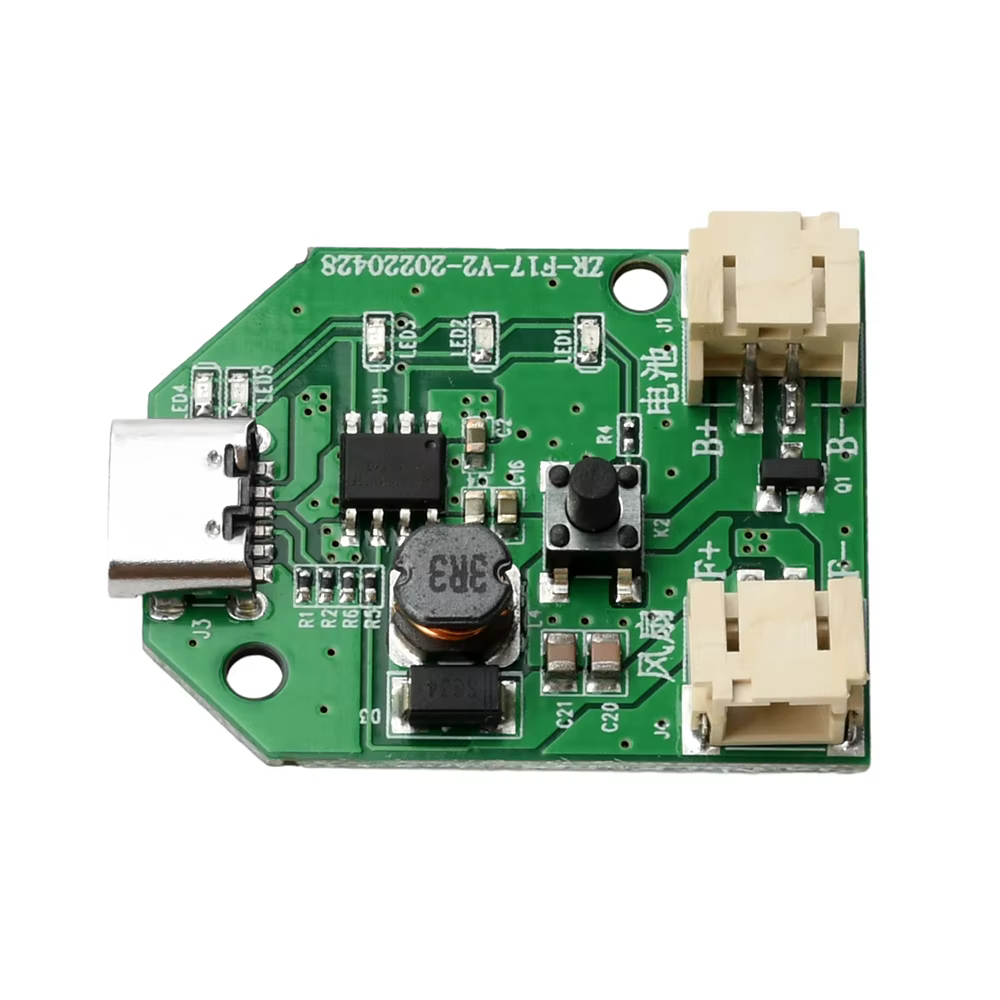

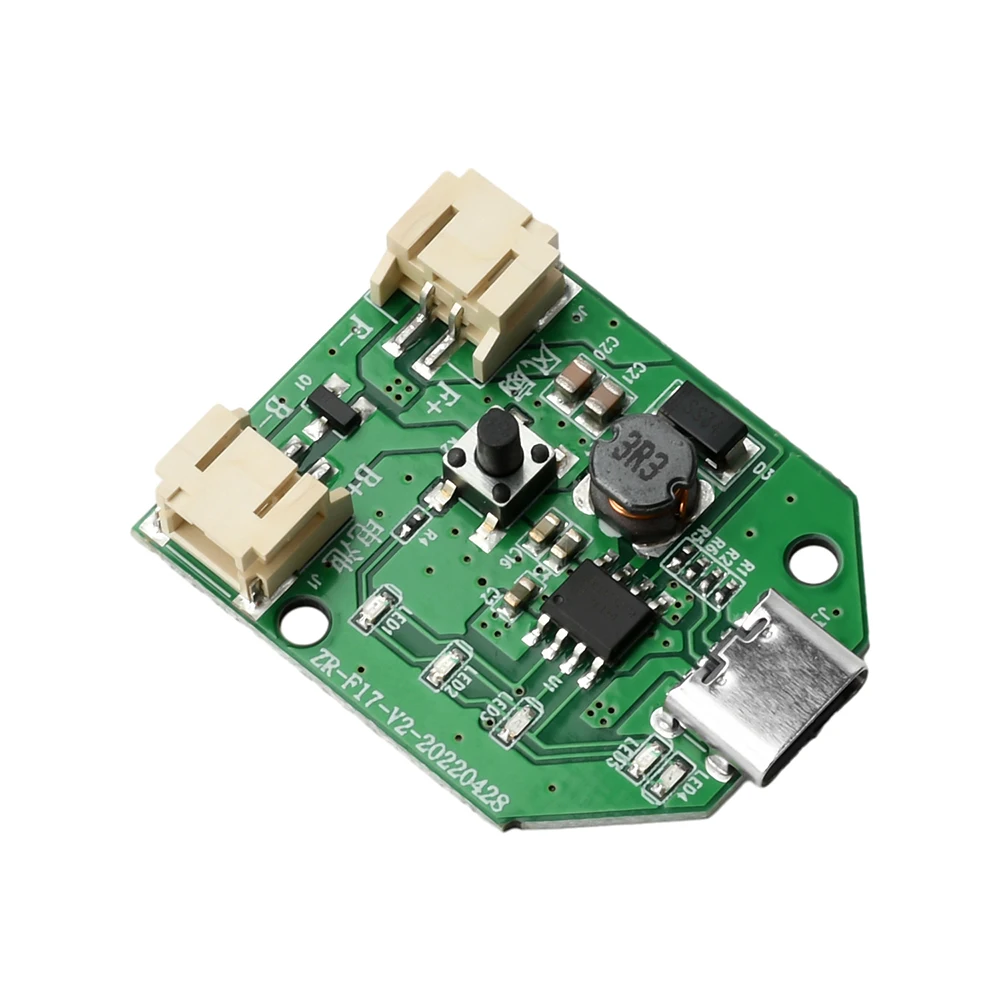

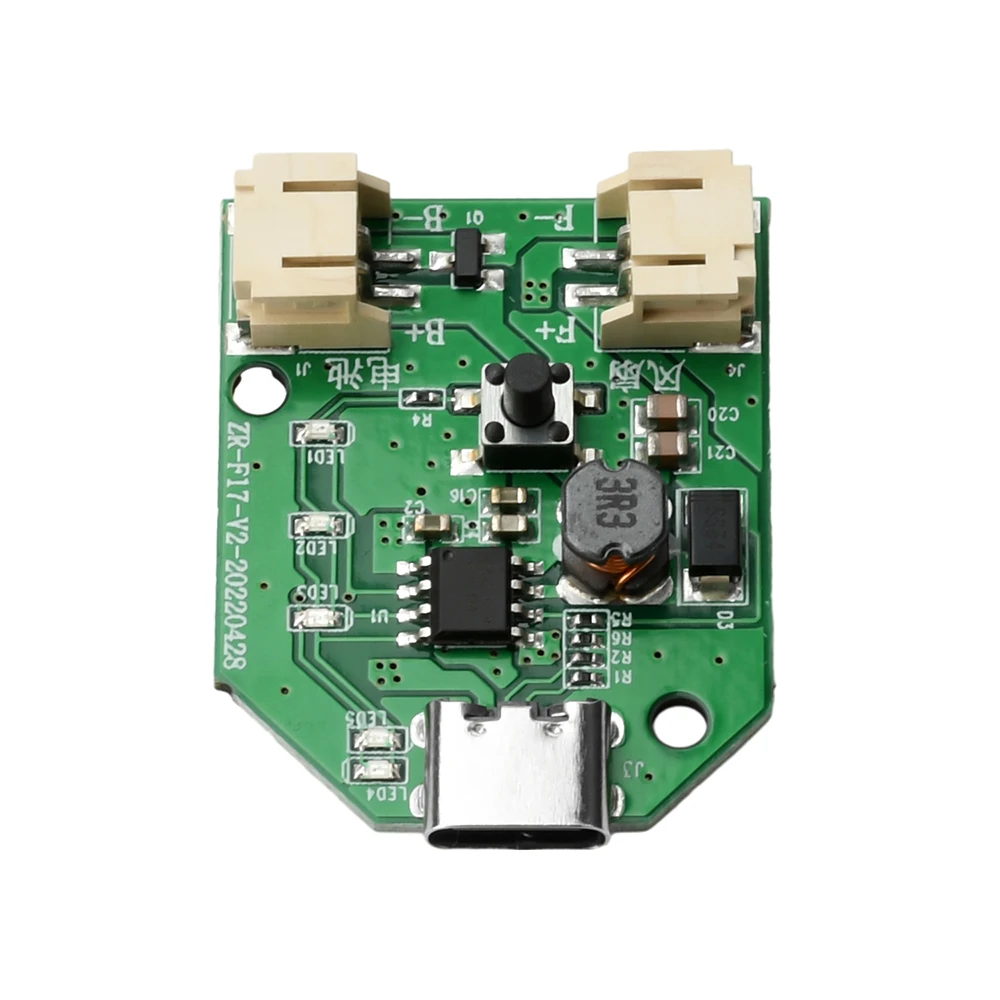

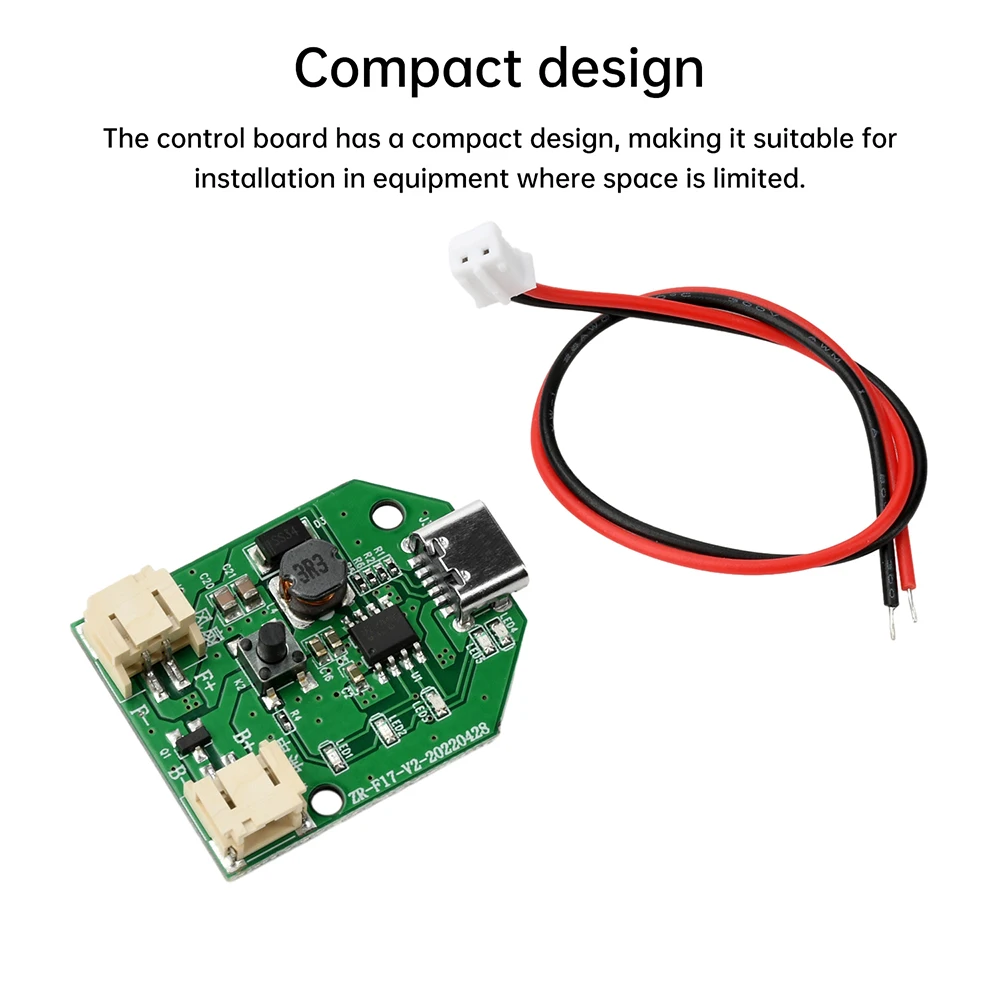

1.Diseño compacto: el tablero de control adopta un diseño miniaturizado, lo que lo hace adecuado para su instalación en dispositivos con espacio limitado.

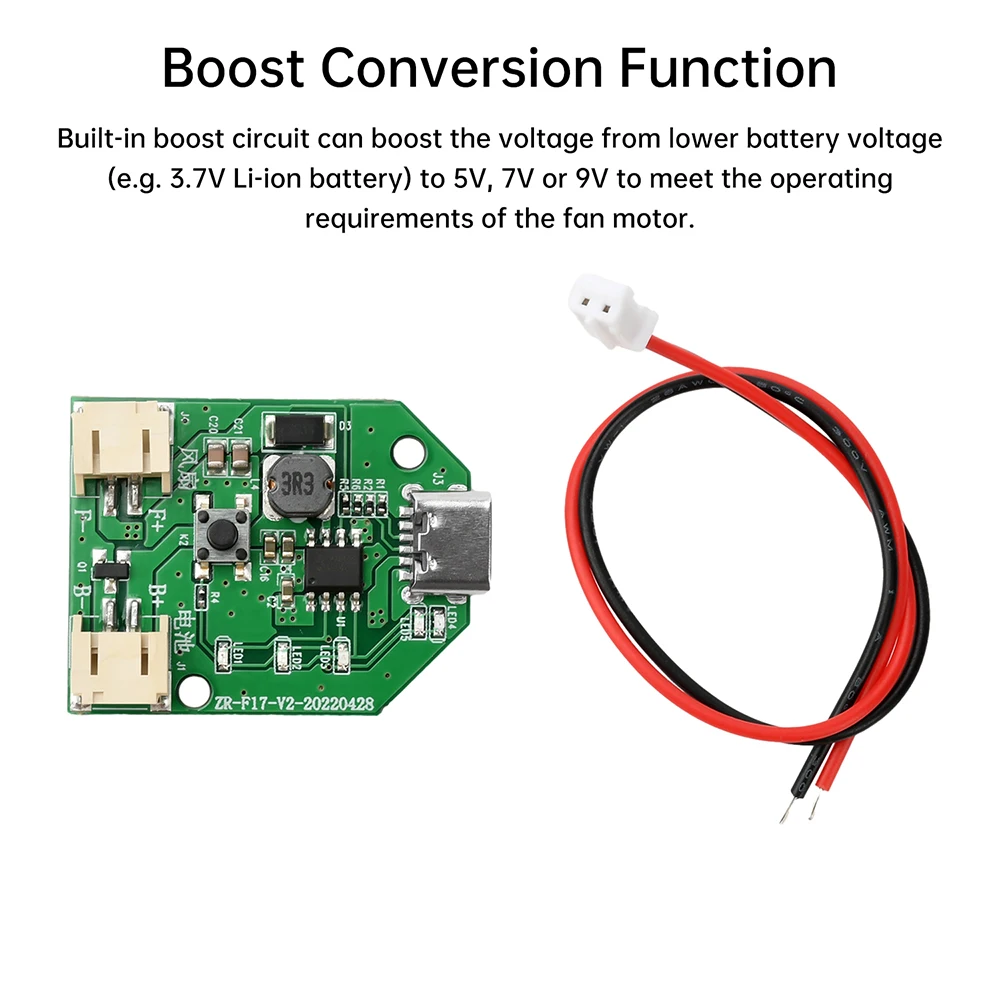

2. Función de conversión de refuerzo: Equipado con un circuito de refuerzo incorporado, puede aumentar desde un voltaje de batería más bajo (como una batería de litio de 3,7 V) a 5 V, 7 V o 9 V para cumplir con los requisitos de trabajo del motor del ventilador.
3.Baja corriente de espera: en el modo de espera, el consumo de corriente del tablero de control es extremadamente bajo (como 10ua), lo que ayuda a extender la vida útil de la batería del dispositivo.

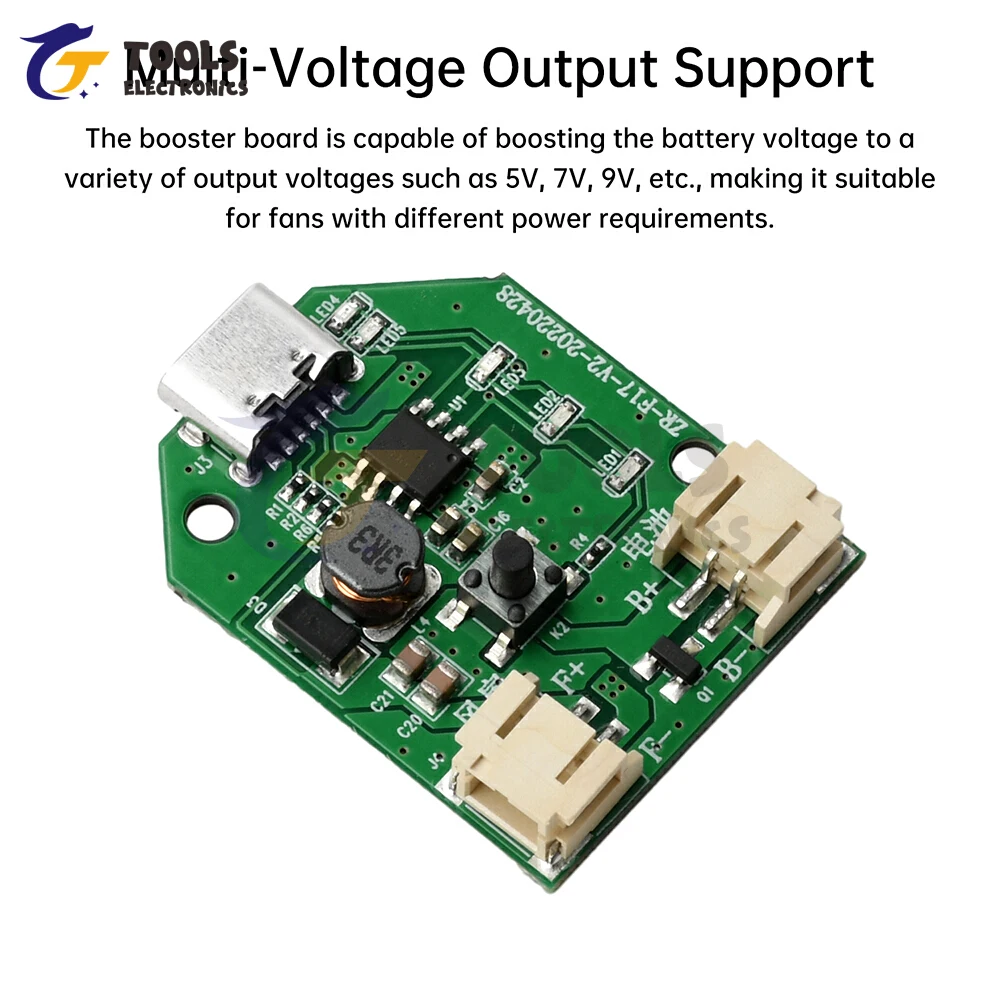

4.Soporte de salida de voltaje múltiple: esta placa de refuerzo puede aumentar el voltaje de la batería a varios voltajes de salida como 5v, 7v, 9v, etc., adecuada para ventiladores con diferentes requisitos de energía.
5.Amplia gama de uso: este tipo de tablero de control se usa ampliamente en pequeños ventiladores portátiles alimentados por baterías de litio, con las ventajas de alta integración y bajo costo, adecuado para los requisitos de diseño de dispositivos portátiles.

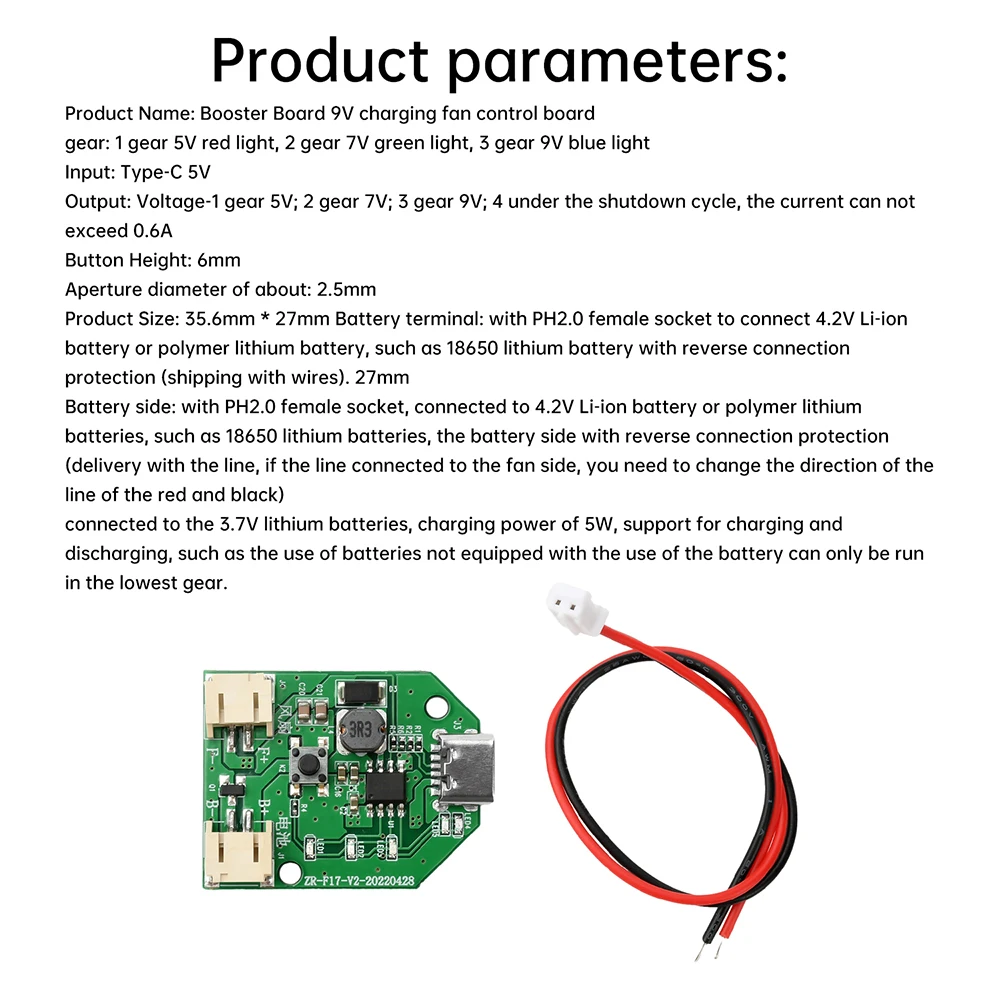

Parámetros:
Nombre del producto: placa de control del ventilador de carga de 9v de la placa de refuerzo

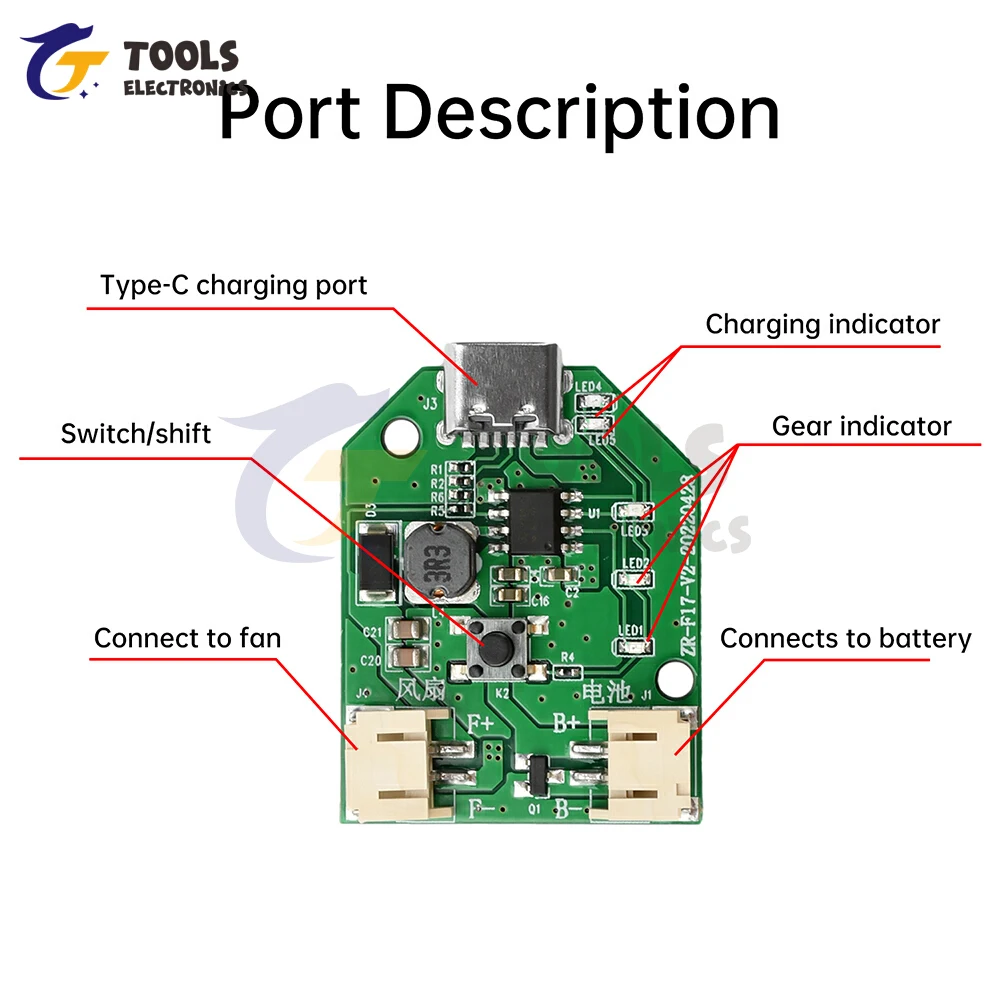

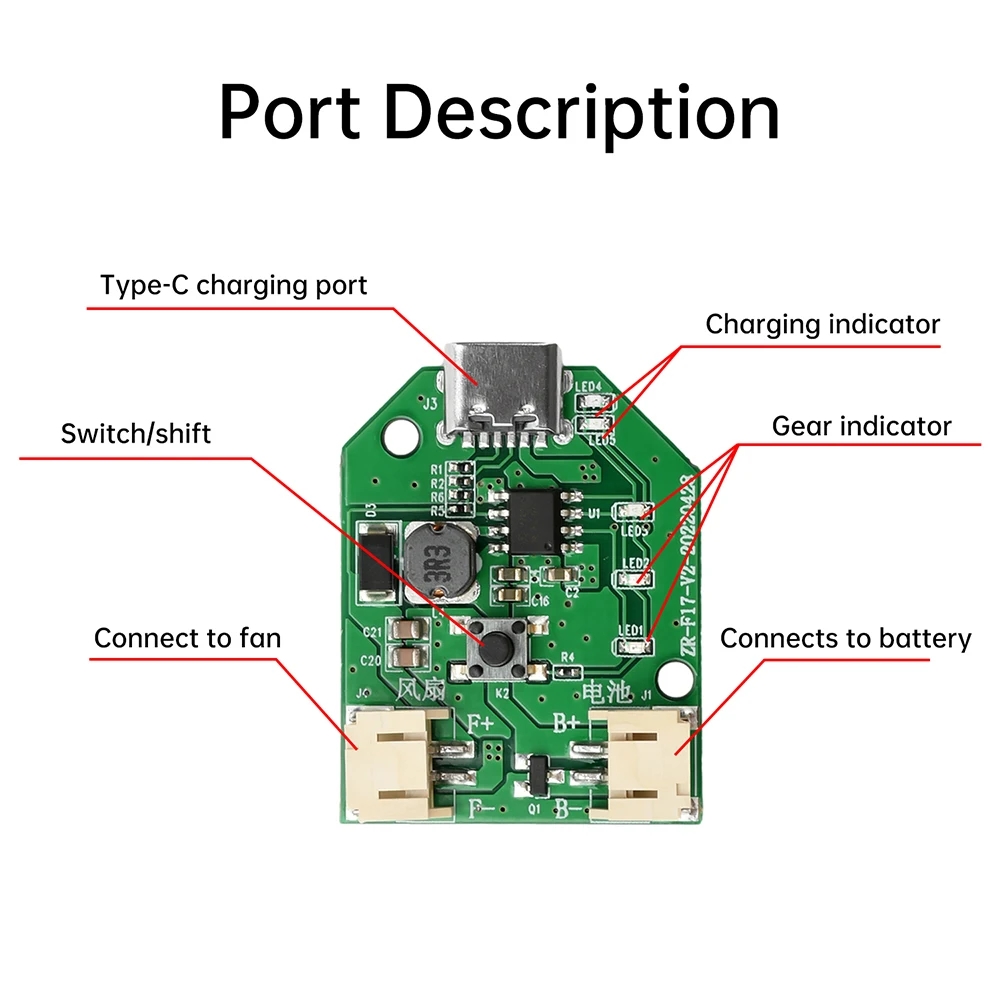

Marcha: la luz roja para 5v en marcha 1 está encendida, la luz verde para 7v en marcha 2 está encendida y la luz azul para 9v en marcha 3 está encendida

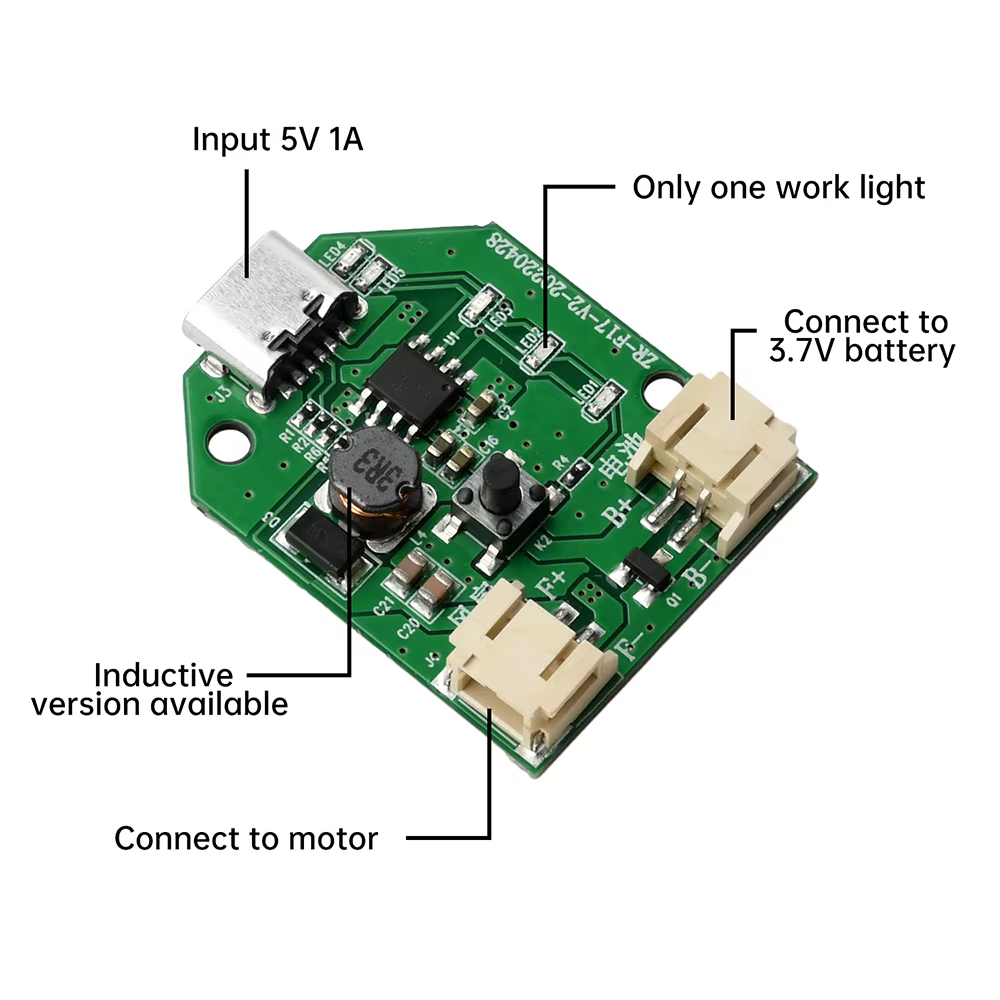

Entrada: tipo c 5v
Salida: voltaje -1o nivel 5v; 2.o nivel 7v; 3.o nivel 9v; Ciclo de apagado del cuarto nivel, la corriente no debe exceder los 0,6a
Altura del botón: 6 mm
Diámetro de apertura aproximado: 2,5 mm

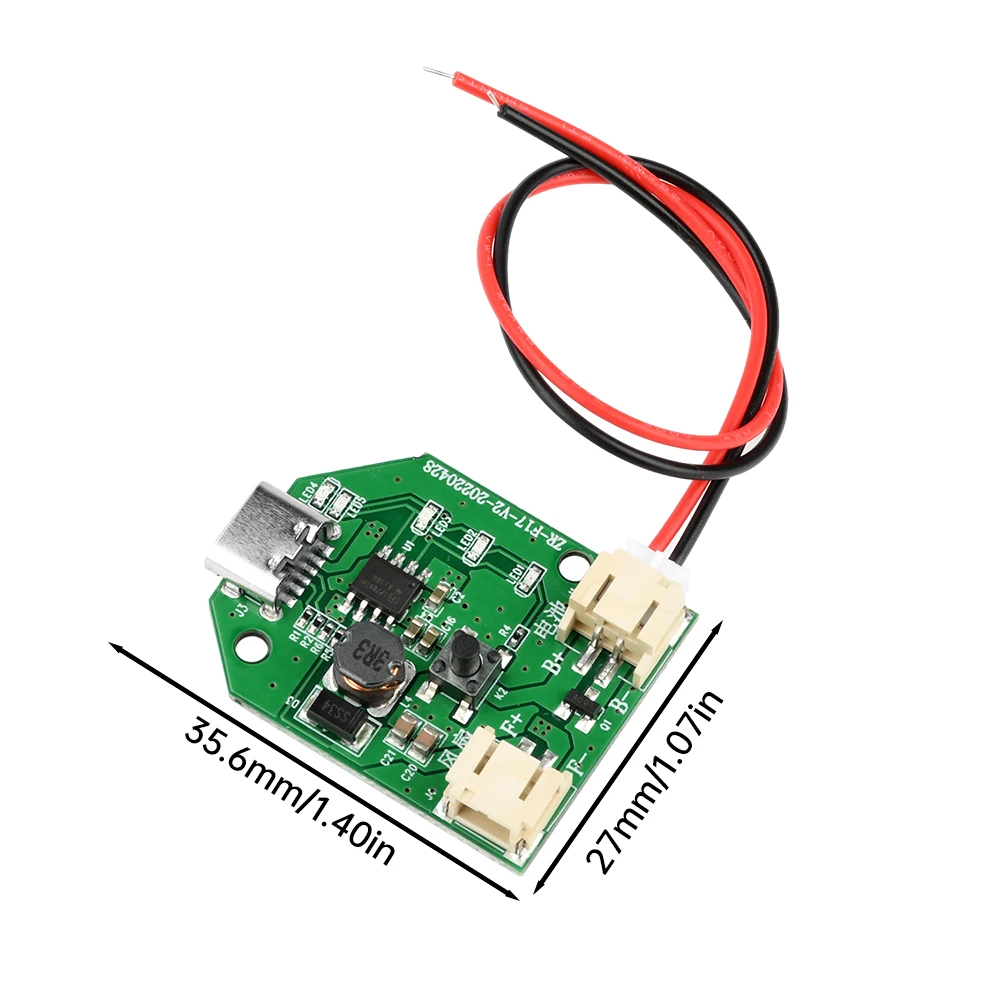

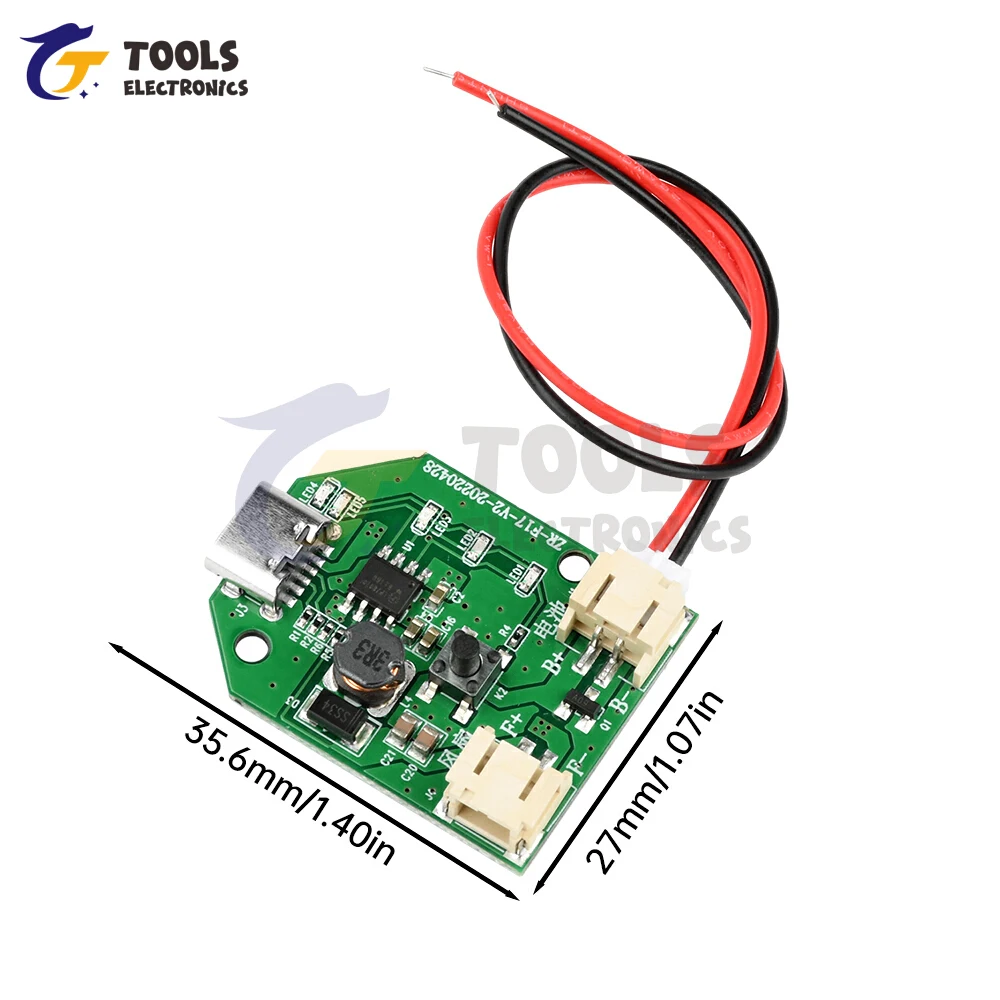

Tamaño del producto: 35,6 mm * 27 mm

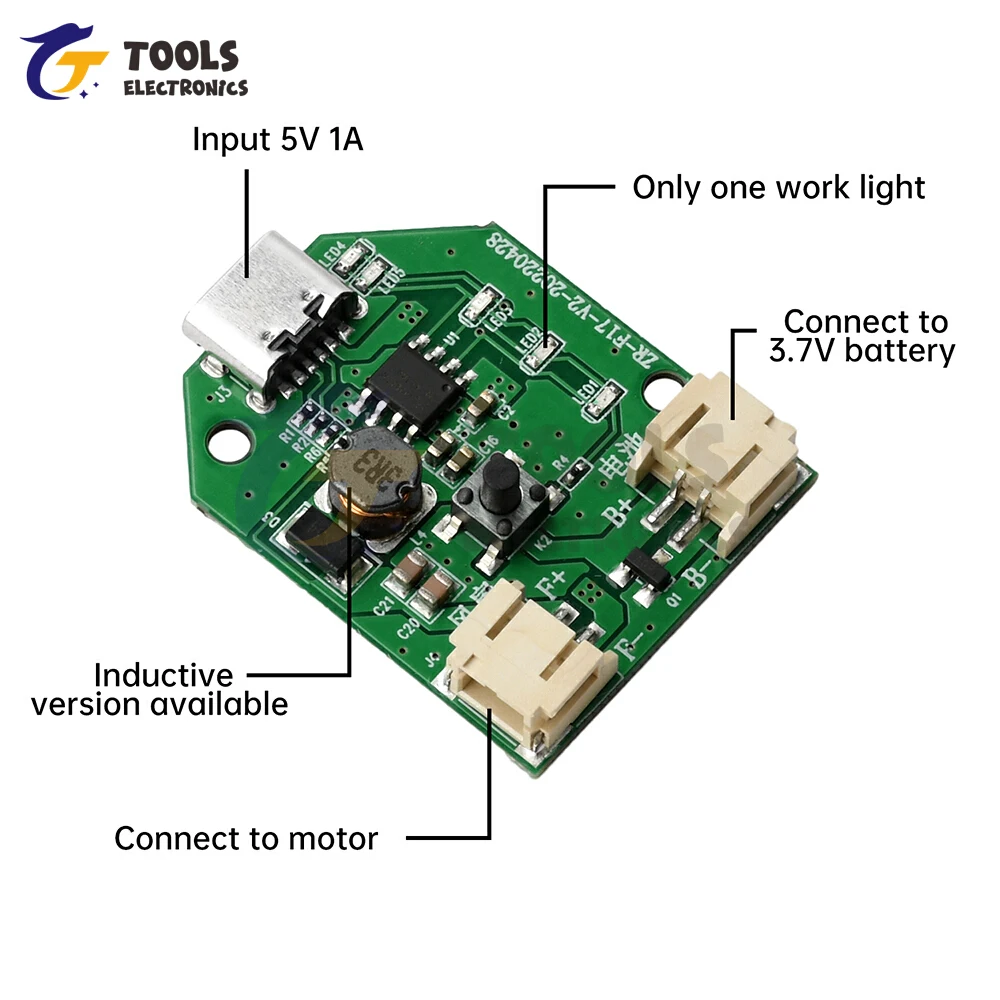

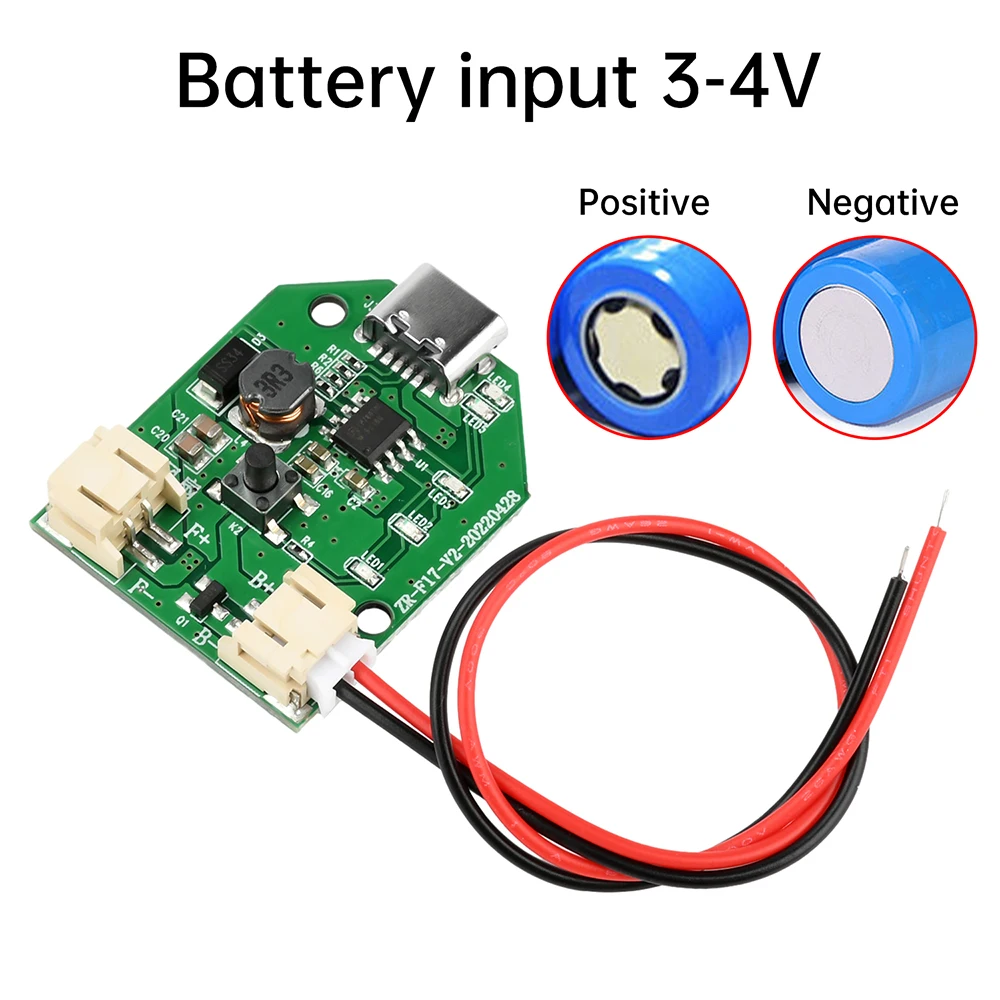

Extremo de la batería: con ph2.0 enchufe hembra, conectado a 4.Batería de litio ternaria de 2v o batería de polímero de litio, como batería de litio 18650, con protección inversa en el extremo de la batería (cableado de envío, si usa este cable para conectar al extremo del ventilador, debe cambiar las direcciones roja y negra del cable usted mismo )
Conectado a una batería de litio de 3,7 V con una potencia de carga de 5 W, que admite carga y descarga simultáneas.Si no está equipado con una batería, solo puede funcionar en la marcha más baja.
Extremo del ventilador: Equipado con una base hembra ph2.0, se puede conectar a un motor sin escobillas de 5 a 8 pulgadas, con una tercera velocidad de salida de 9v 600ma, y el extremo del ventilador tiene protección inversa

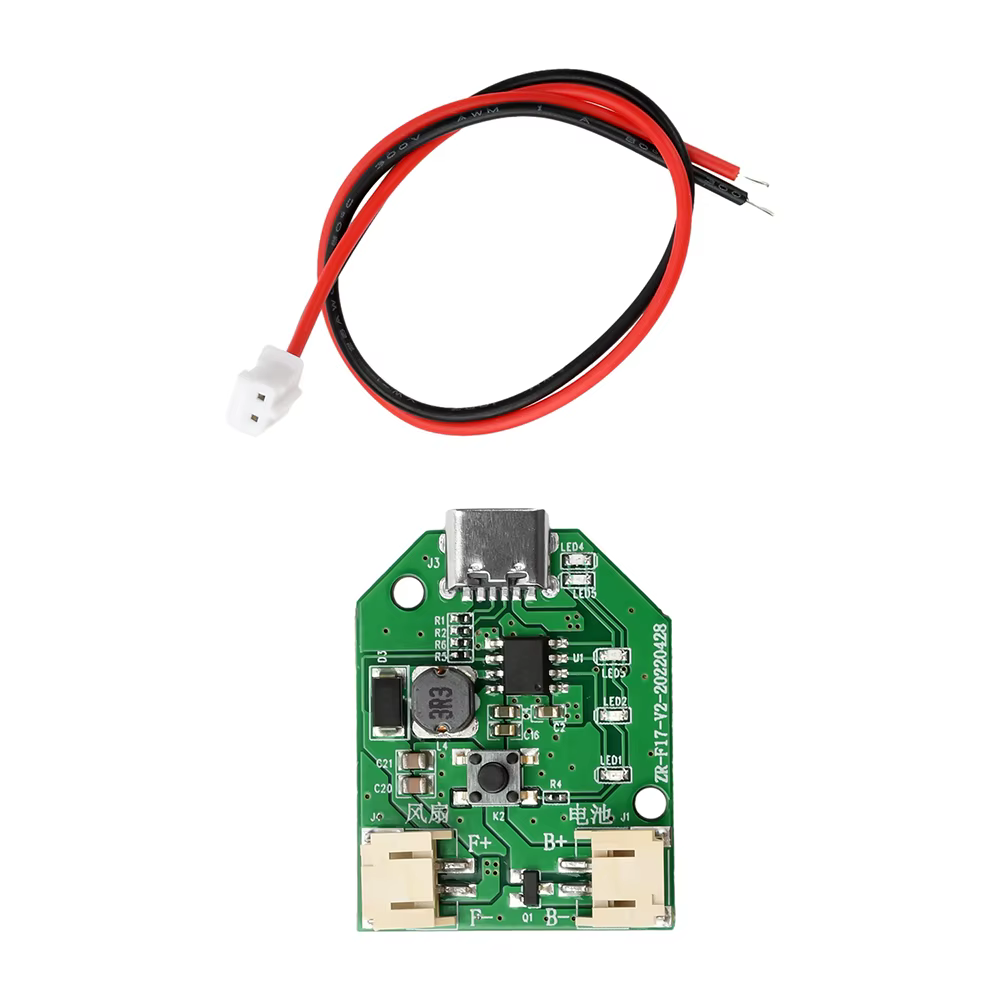

El paquete incluye:

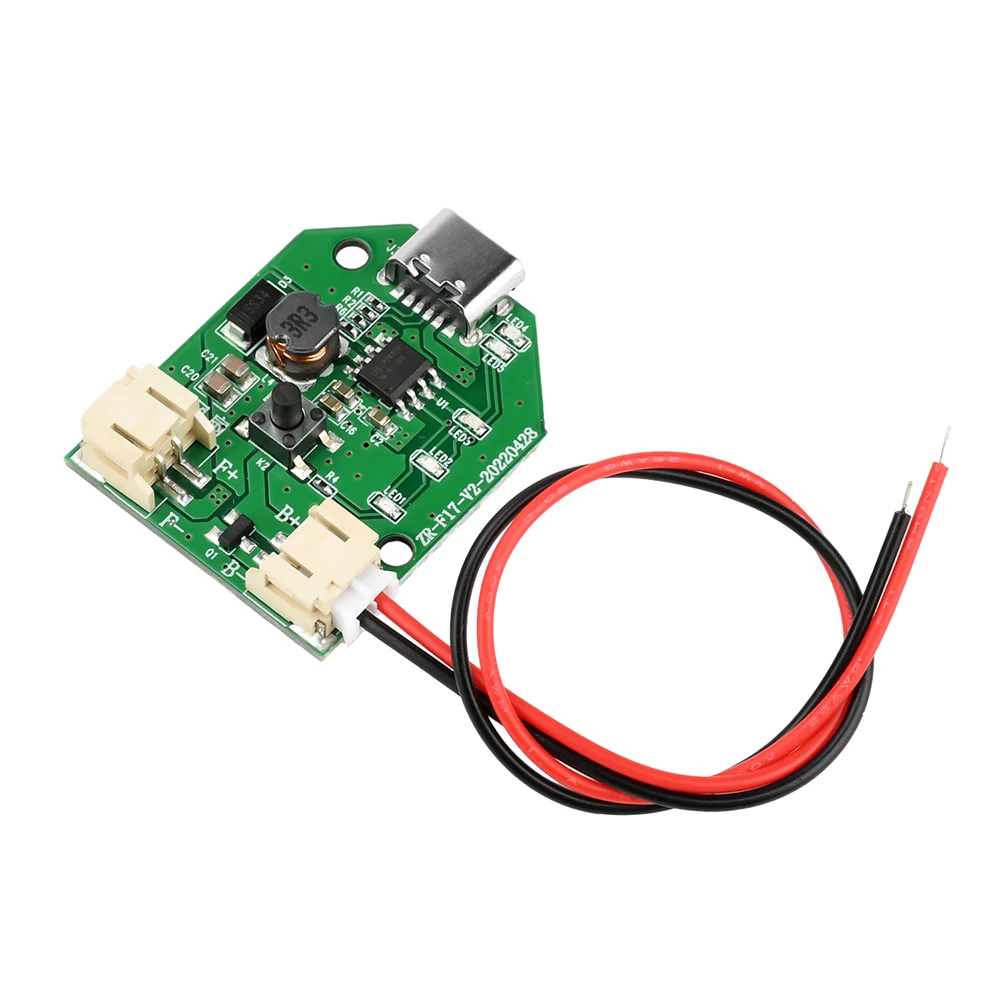

Tablero de control * 1
Línea * 1
