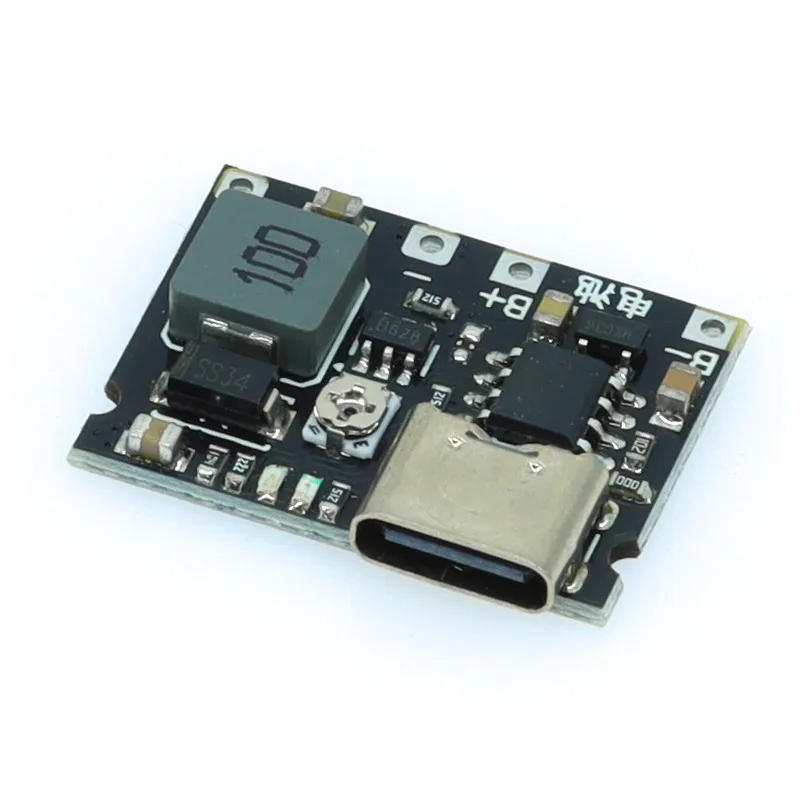

Descripción

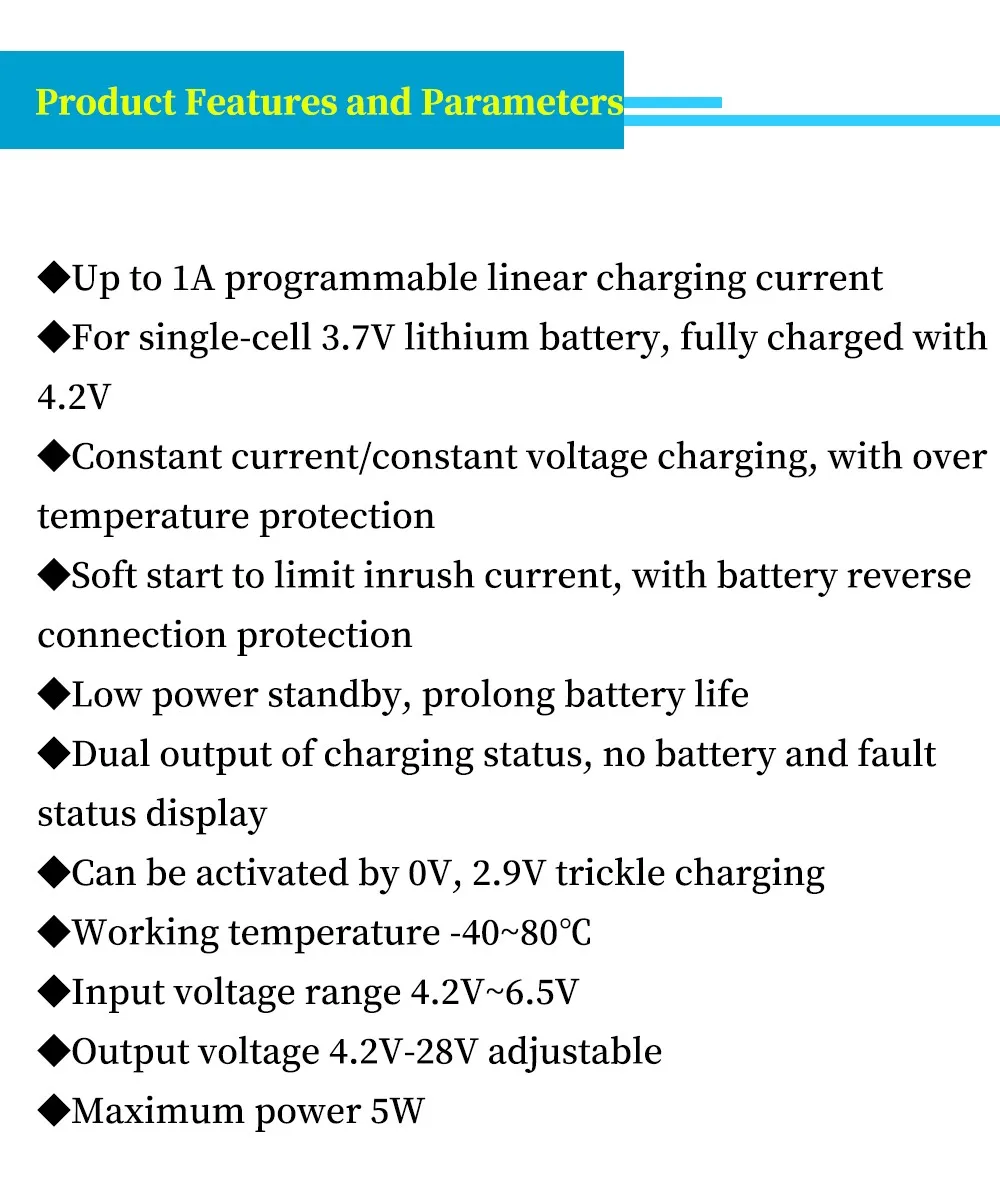

Características y parámetros del producto
◆ Corriente de carga lineal programable de hasta 1A
◆ Para batería de litio unicelular de 3,7 V, completamente cargada con 4,2 V
◆ Carga de corriente constante/voltaje constante, con protección contra sobrecalentamiento
◆ Arranque suave para limitar la corriente de entrada, con protección de conexión inversa de la batería
◆ Modo de espera de baja potencia, prolonga la duración de la batería
◆ Salida dual del estado de carga, sin batería y visualización del estado de fallas
◆Se puede activar con carga lenta de 0V, 2,9 V
◆ Temperatura de trabajo-40 ~ 80 ℃
◆Rango de voltaje de entrada 4,2 V ~ 6,5 V
◆ Voltaje de salida 4,2 V-28V ajustable
◆ Potencia máxima 5W
Ajuste de corriente de auto-carga
El módulo puede configurar la corriente de carga por sí mismo. Consulte los siguientes métodos para obtener más detalles. No se proporciona soporte técnico.

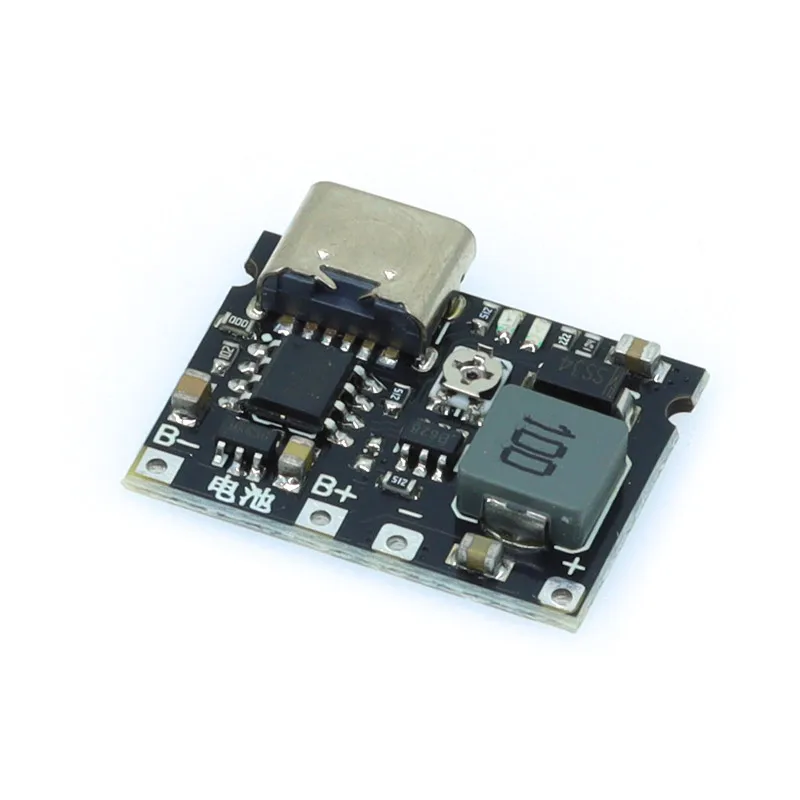

Cambie el valor de resistencia de la resistencia en el círculo de la Izquierda para cambiar la corriente de carga. El Paquete de resistencia es 0603. Tenga en cuenta que existe un riesgo en la modificación. Si hay un problema, nuestra tienda no se hace responsable. A continuación se muestran las fórmulas y ejemplos.
Resistencia limitadora de corriente de carga R=1200/1 (L es la corriente que debe configurarse)
Valor de resistencia (K) 30 5 2 1,2
Corriente de carga (mA) 50 250 580 1000
Descripción del indicador de carga

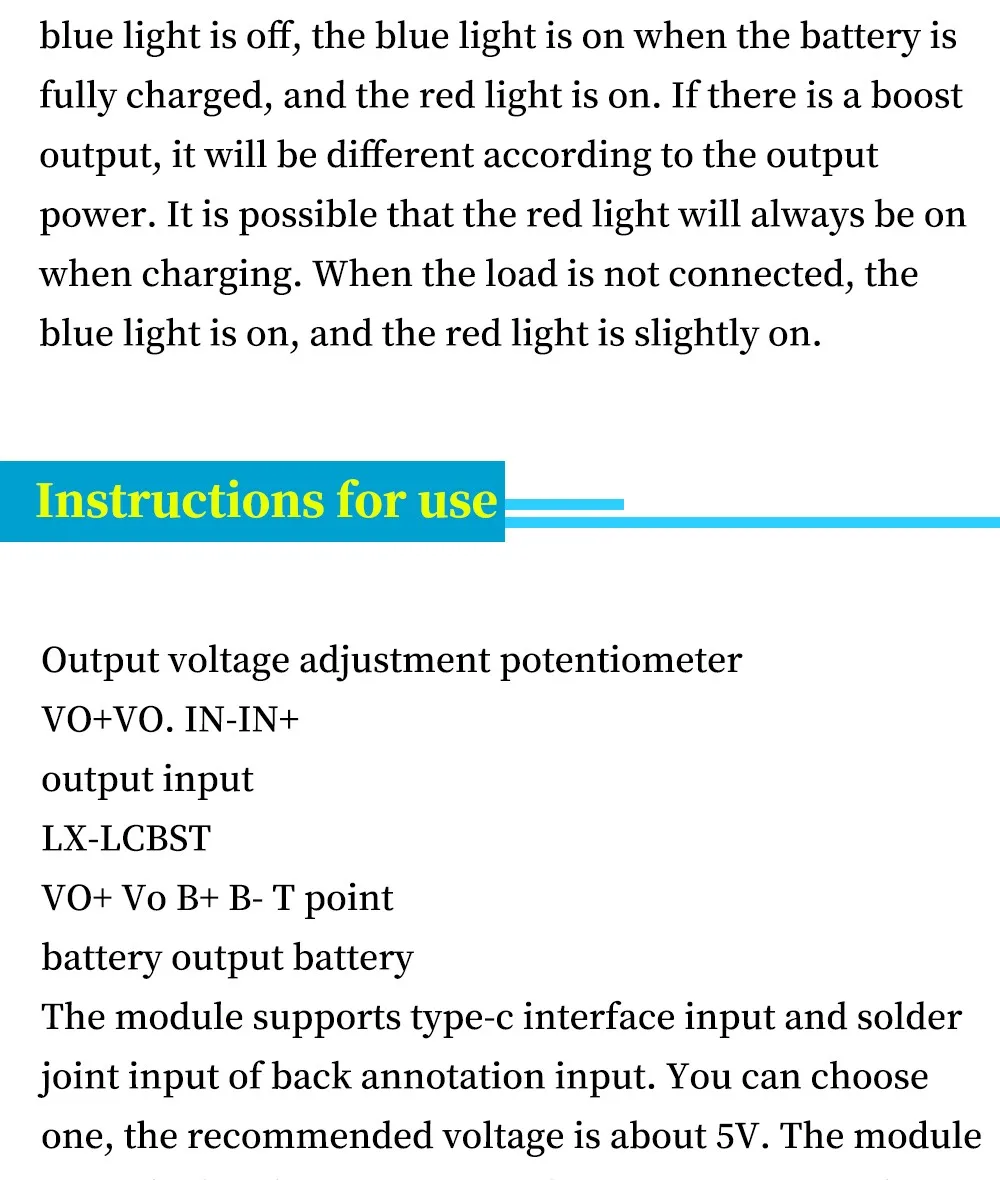

El módulo puede juzgar aproximadamente el estado de funcionamiento mediante dos LED, etc. CHRG es luz roja, STDBY es luz azul. Cuando la batería se está cargando, la luz roja está encendida, la luz azul está apagada, la luz azul está encendida cuando la batería está completamente cargada y la luz roja está encendida. Si hay una salida de impulso, será diferente según la potencia de salida. Es posible que la luz roja siempre esté encendida al cargar. Cuando la carga no está conectada, la luz azul está encendida y la luz roja está ligeramente encendida.

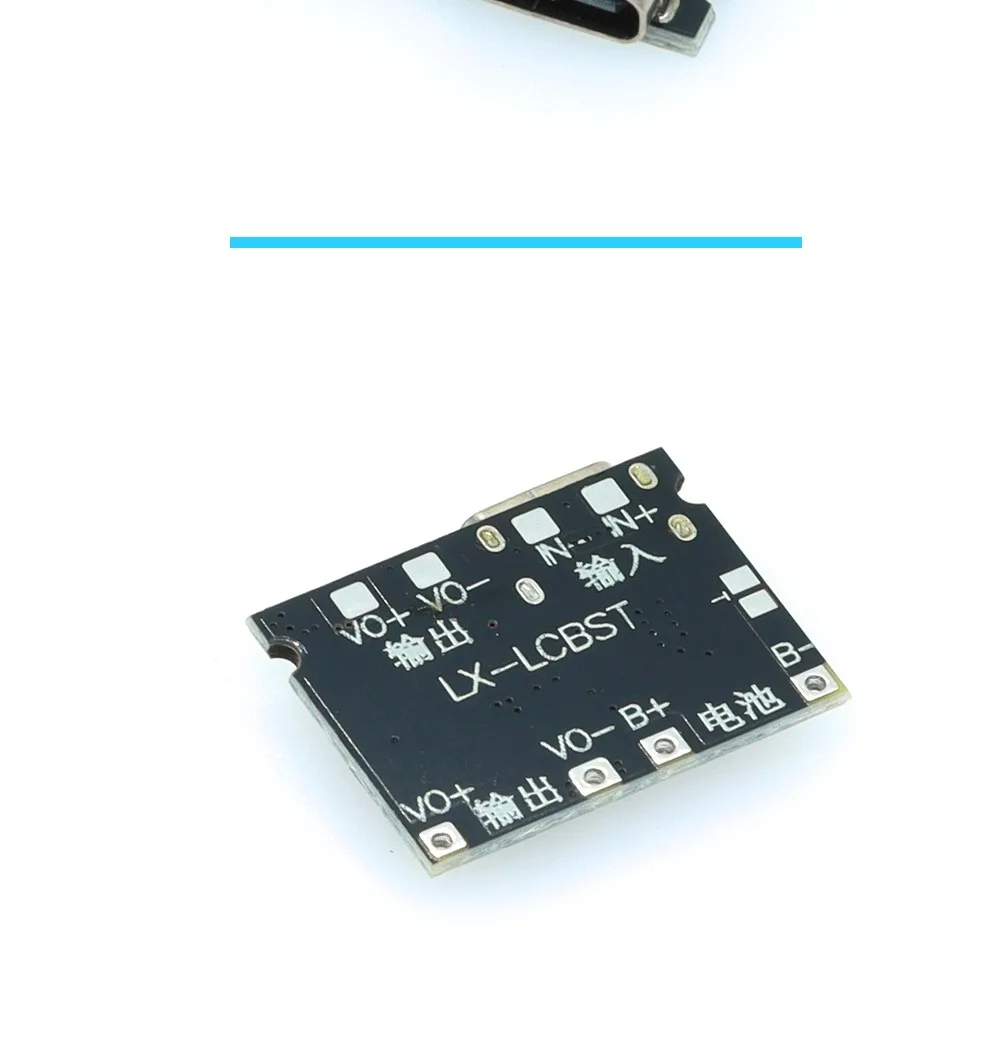

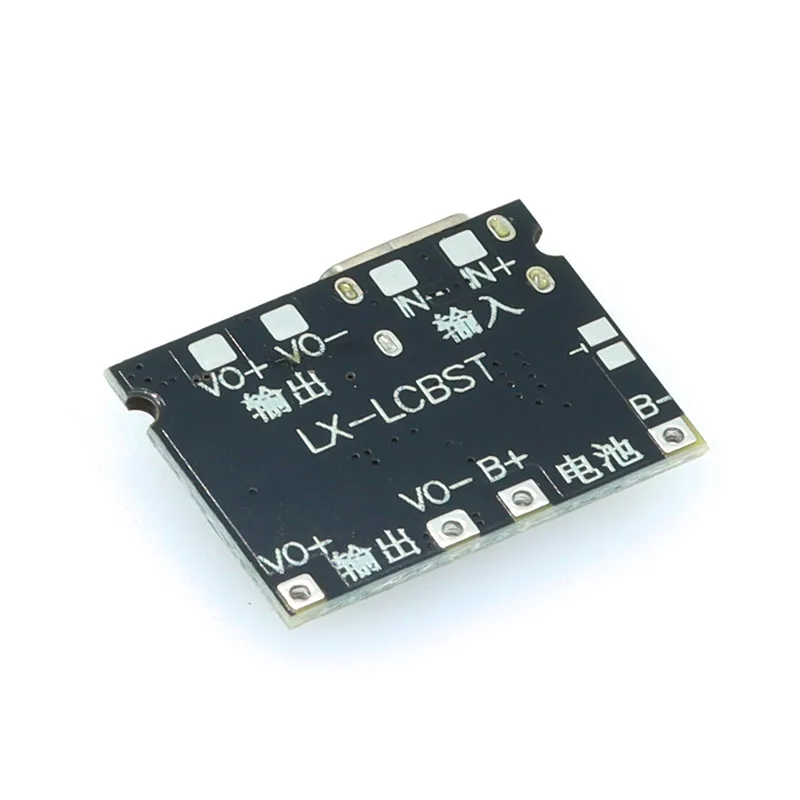

Instrucciones de uso

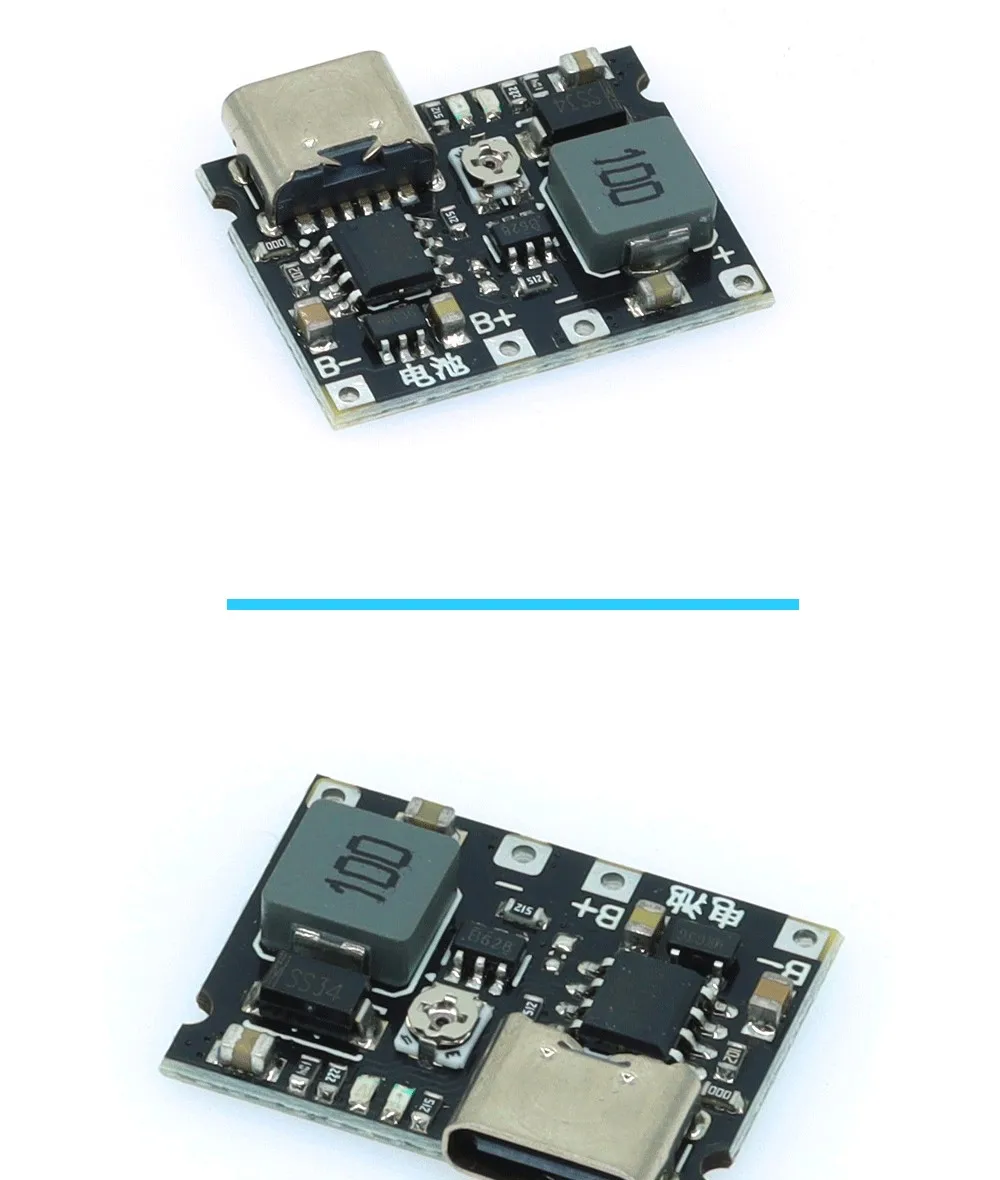

Potenciómetro de ajuste de voltaje de salida
VO + VO. IN-IN +
Salida Entrada
LX-LCBST
VO + Vo B + B-punto T
Batería salida batería

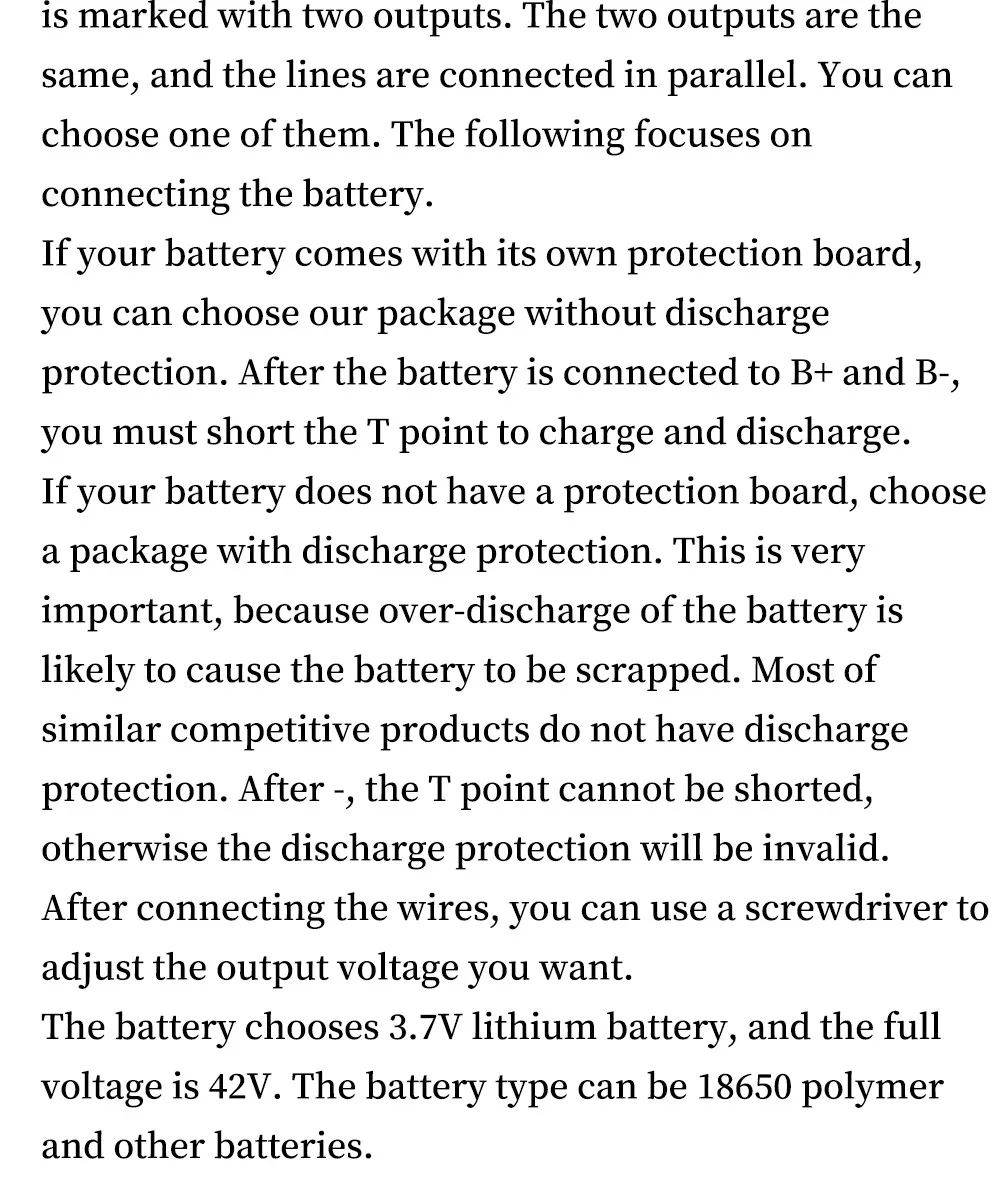

El módulo admite la entrada de interfaz tipo C y la entrada de junta de soldadura de la entrada de anotación trasera. Puede elegir uno, el voltaje recomendado es de aproximadamente 5V. El módulo está marcado con dos salidas. Las dos salidas son las mismas y las líneas están conectadas en paralelo. Puede elegir uno de ellos. Lo siguiente se centra en conectar la batería.
Si su batería viene con su propia placa de protección, puede elegir nuestro paquete sin protección de descarga. Después de conectar la batería a B + y B-, debe acortar el punto T para cargar y descargar.
Si su batería no tiene una placa de protección, elija un paquete con protección contra descargas. Esto es muy importante, porque es probable que la descarga excesiva de la batería haga que se deseche. La mayoría de los productos similares de la competencia no tienen protección contra descargas. Después de-, el punto T no se puede acortar, de lo contrario la protección de descarga no será válida.
Después de conectar los cables, puede usar un destornillador para ajustar el voltaje de salida que desee.
La batería elige una batería de litio de 3,7 V y el voltaje completo es de 42V. El tipo de batería puede ser de polímero 18650 y otras baterías.
