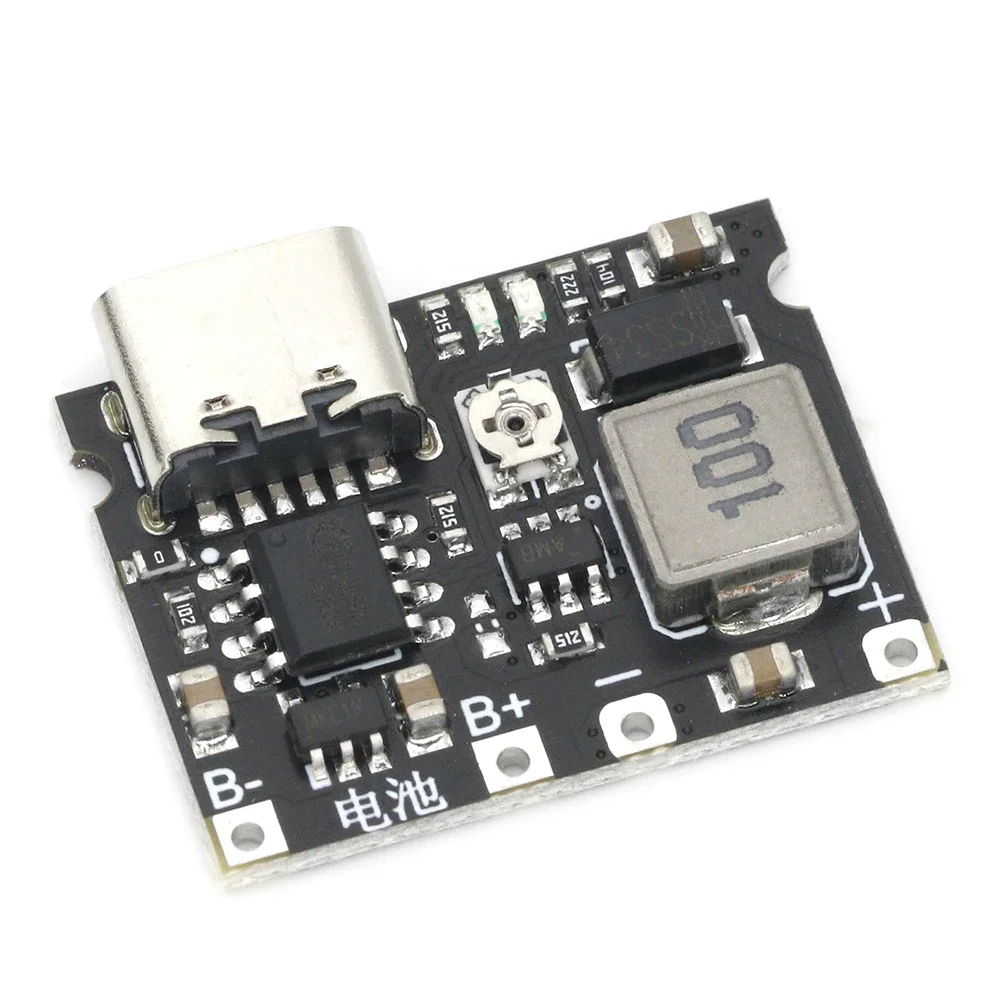

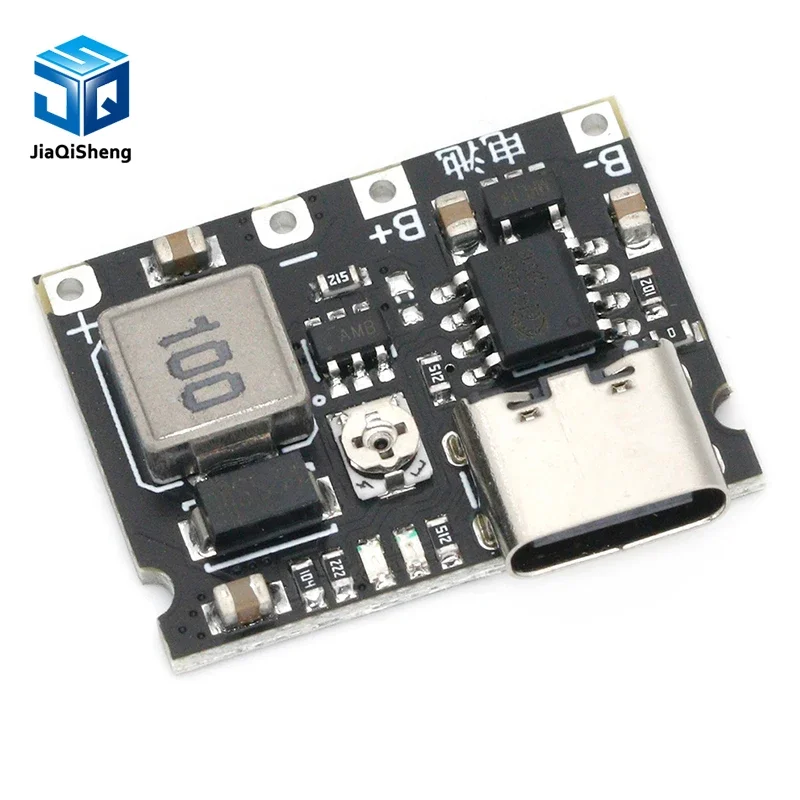

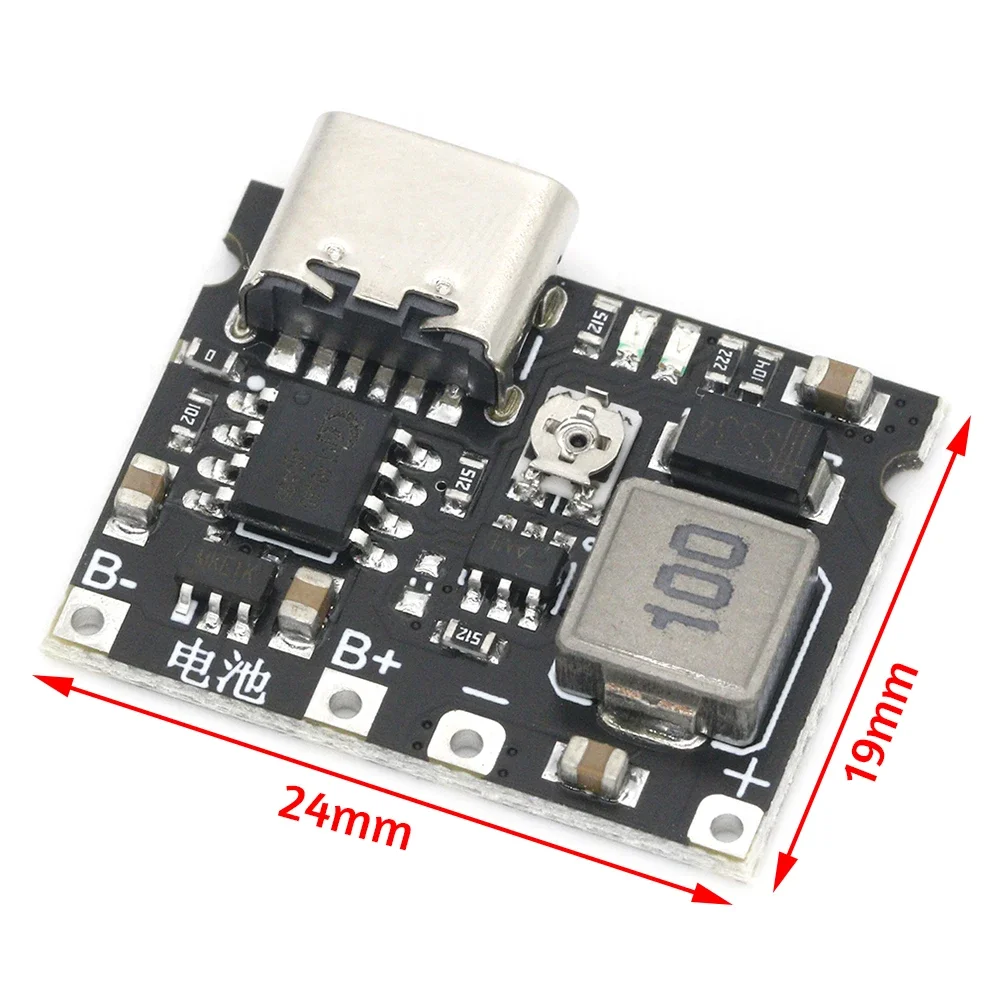

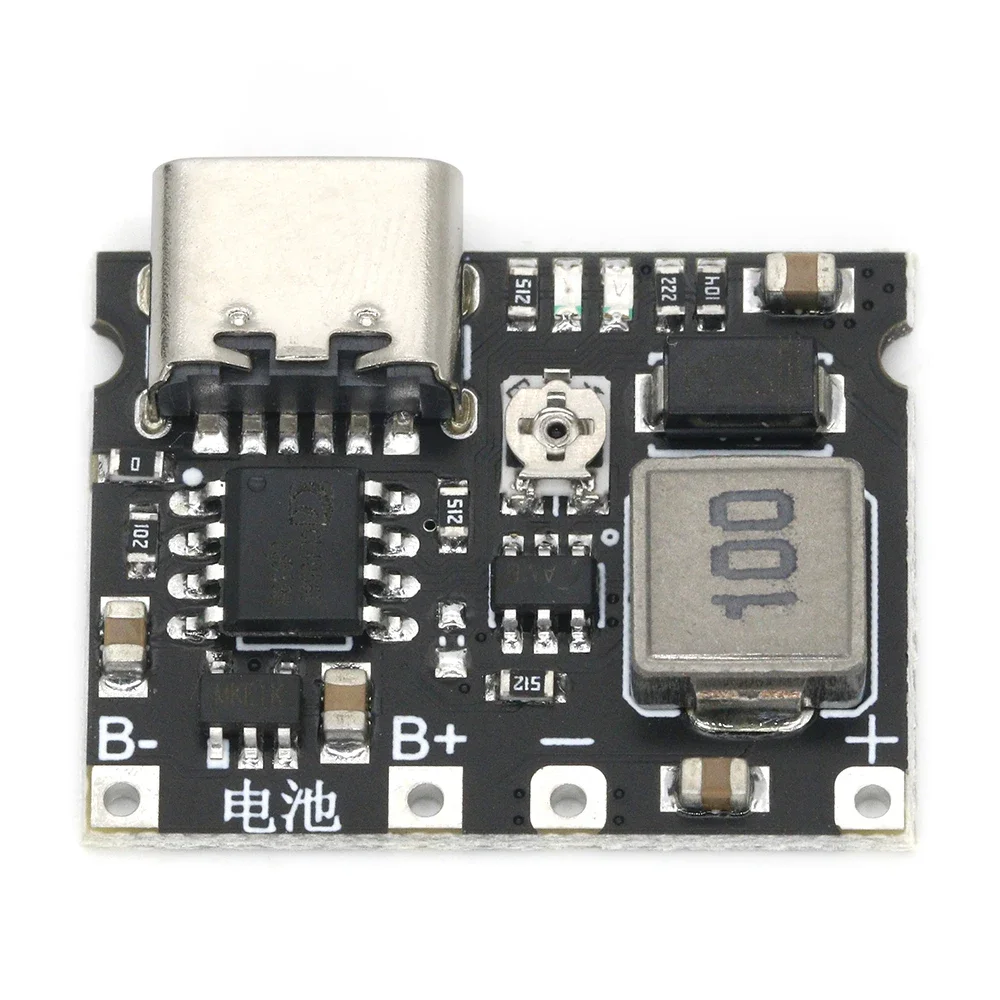

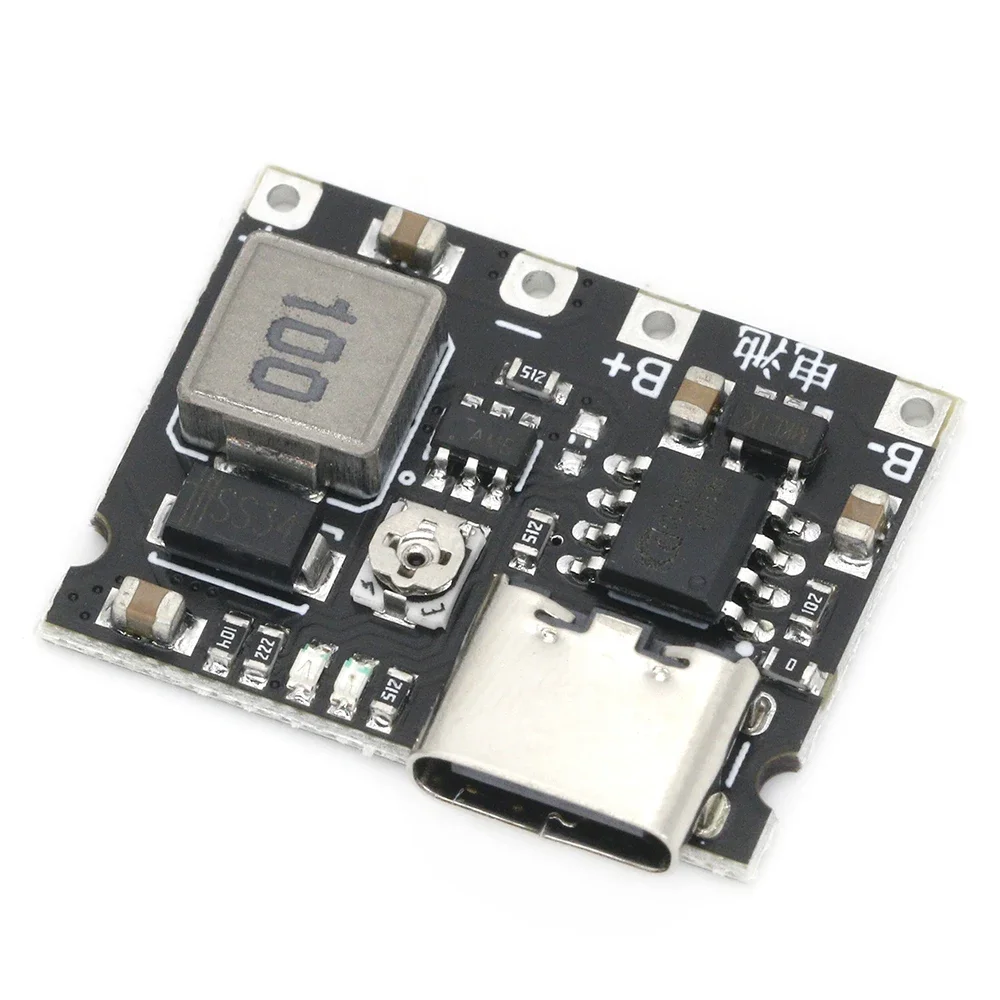

Placa de cargador de batería de iones de litio 18650 3,7 V 4,2 V DC-DC módulo de refuerzo TP4056 piezas de Kit DIY

◆Corriente de carga lineal programable de hasta 1A

◆Para batería de litio de una sola celda de 3,7 V, completamente cargada con 4,2 V

◆Carga de corriente constante/voltaje constante, con protección contra sobrecalentamiento

◆Arranque suave para limitar la corriente de entrada, con protección de conexión inversa de la batería

◆Modo de espera de baja potencia, prolonga la vida útil de la batería

◆Salida dual del estado de carga, sin batería y pantalla del estado de falla

◆Se puede activar mediante carga lenta de 0 V, 2,9 V.

◆Temperatura de trabajo -40~80℃

◆Rango de voltaje de entrada 4,2 V ~ 6,5 V

◆Voltaje de salida 4,2 V-28 V ajustable

◆Potencia máxima 5W

Configuración de corriente de carga automática

El módulo puede configurar la corriente de carga por sí solo.Consulte los siguientes métodos para obtener más detalles.No se proporciona soporte técnico.

Cambie el valor de resistencia de la resistencia en el círculo a la izquierda para cambiar la corriente de carga.El paquete de resistencia es 0603.Tenga en cuenta que existe un riesgo de modificación.Si hay algún problema, nuestra tienda no es responsable.A continuación se muestran las fórmulas y ejemplos.

Resistencia limitadora de corriente de carga R=1200/1 (l es la corriente que debe configurarse)

Valor de resistencia (K) 30 5 2 1.2

Corriente de carga (mA) 50 250 580 1000

Descripción del indicador de carga

El módulo puede juzgar aproximadamente el estado de funcionamiento mediante dos LED, etc.CHRG es luz roja, STDBY es luz azul.Cuando la batería está cargando, la luz roja está encendida, la luz azul está apagada, la luz azul está encendida cuando la batería está completamente cargada y la luz roja está encendida.Si hay una salida de refuerzo, será diferente según la potencia de salida.Es posible que la luz roja esté siempre encendida durante la carga.Cuando la carga no está conectada, la luz azul está encendida y la luz roja está ligeramente encendida.

Instrucciones de uso

Potenciómetro de ajuste de voltaje de salida

VO+VO.ENTRADA+

entrada de salida

LX-LCBST

VO+ Vo B+ B- Punto T

batería de salida de batería

El módulo admite entrada de interfaz tipo c y entrada conjunta de soldadura de entrada de anotación trasera.Puedes elegir uno, el voltaje recomendado es de aproximadamente 5V.El módulo está marcado con dos salidas.Las dos salidas son iguales y las líneas están conectadas en paralelo.Puedes elegir uno de ellos.Los siguientes se centran en conectar la batería.

Si su batería viene con su propia placa de protección, puede elegir nuestro paquete sin protección contra descarga.Después de conectar la batería a B+ y B, debe cortocircuitar el punto T para cargarla y descargarla.

Si su batería no tiene placa de protección, elija un paquete con protección contra descarga.Esto es muy importante, porque es probable que la descarga excesiva de la batería se produzca desechando.La mayoría de los productos competitivos similares no tienen protección contra descargas.Después de -, el punto T no se puede cortocircuitar, de lo contrario la protección contra descarga no será válida.

Después de conectar los cables, puede usar un destornillador para ajustar el voltaje de salida que desee.

La batería elige una batería de litio de 3,7 V y el voltaje total es de 42 V. El tipo de batería puede ser de polímero 18650 y otras baterías.
