Característica:
Protección de carga, evita la sobrecarga y sobredescarga de la batería, y controla automáticamente la corriente de carga, protege mejor la batería.
Interfaz de base hembra tipo C, reservada con electricidad de soldadura de voltaje de entrada, conveniente para el bricolaje.

Especificación:
Voltaje de entrada: 4,5 V-5V
Corriente de carga máxima: 1000mA
Voltaje de corte de carga: 4,2 V +-1%
Voltaje de protección contra sobredescarga de la batería: 2,5 V /3A

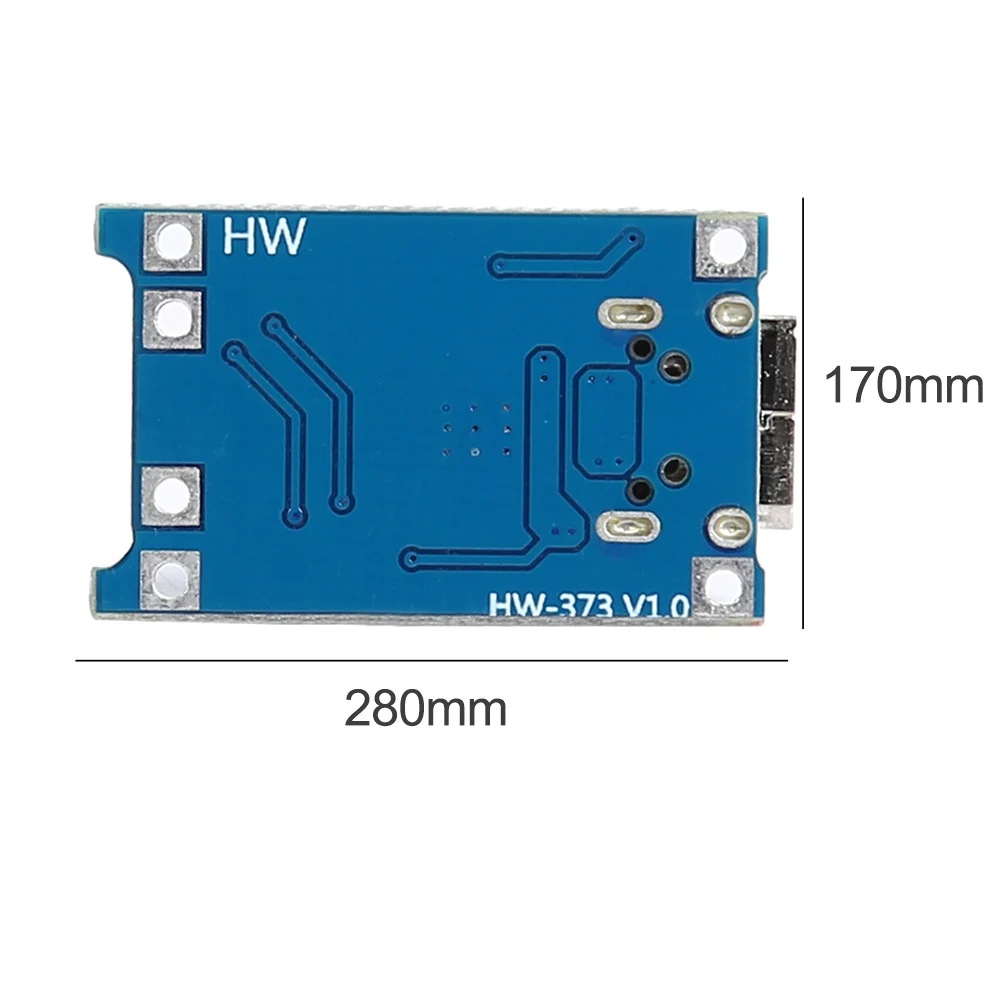

Tamaño del tablero: 2,8 cm * 1,7 cm/1,1*0,66''
Peso del paquete: 3G

Manual de operación:

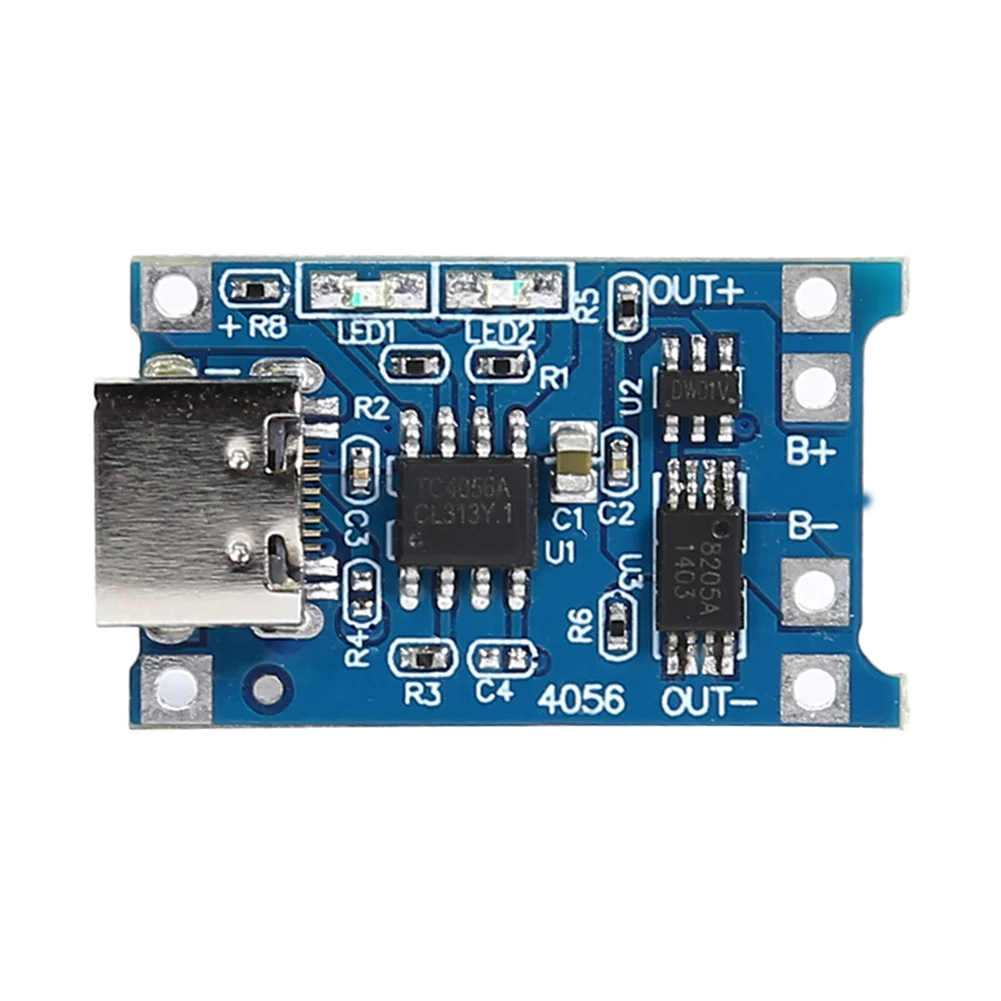

1. La base hembra tipo C y el extremo de entrada de alimentación de + ~ posición de la almohadilla de soldadura al lado, se conectan a un voltaje de entrada de 5V.
2. B + está conectado al electrodo positivo de la batería de litio, y B ~ está conectado al electrodo negativo de la batería de litio. OUT + OUT conecta cargas, como la placa de configuración.
3. Conecte la batería a B + B-, inserte el cargador del teléfono a USB, la luz azul está encendida, lo que indica que hay una fuente de alimentación, la luz roja parpadea, indicando que se está cargando. Cuando la carga está llena, la luz roja deja de parpadear y se convierte en una luz normal.
4. Se puede cargar OUT + OUT-terminado. Después de la carga, la luz roja está siempre encendida. Cuando hay una fuente de alimentación en el extremo de entrada, obtenga corriente del extremo de salida de la fuente de alimentación. Si no hay fuente de alimentación, obtenga corriente de la batería. Cuando el voltaje de la batería es inferior a 2,5 V, cierra automáticamente la salida.

Nota:
Puede haber una diferencia de 1-3mm debido a la medición manual.
Debido a las diferentes pantallas y luces, es posible que la imagen no muestre el color real del artículo. Gracias por su comprensión.

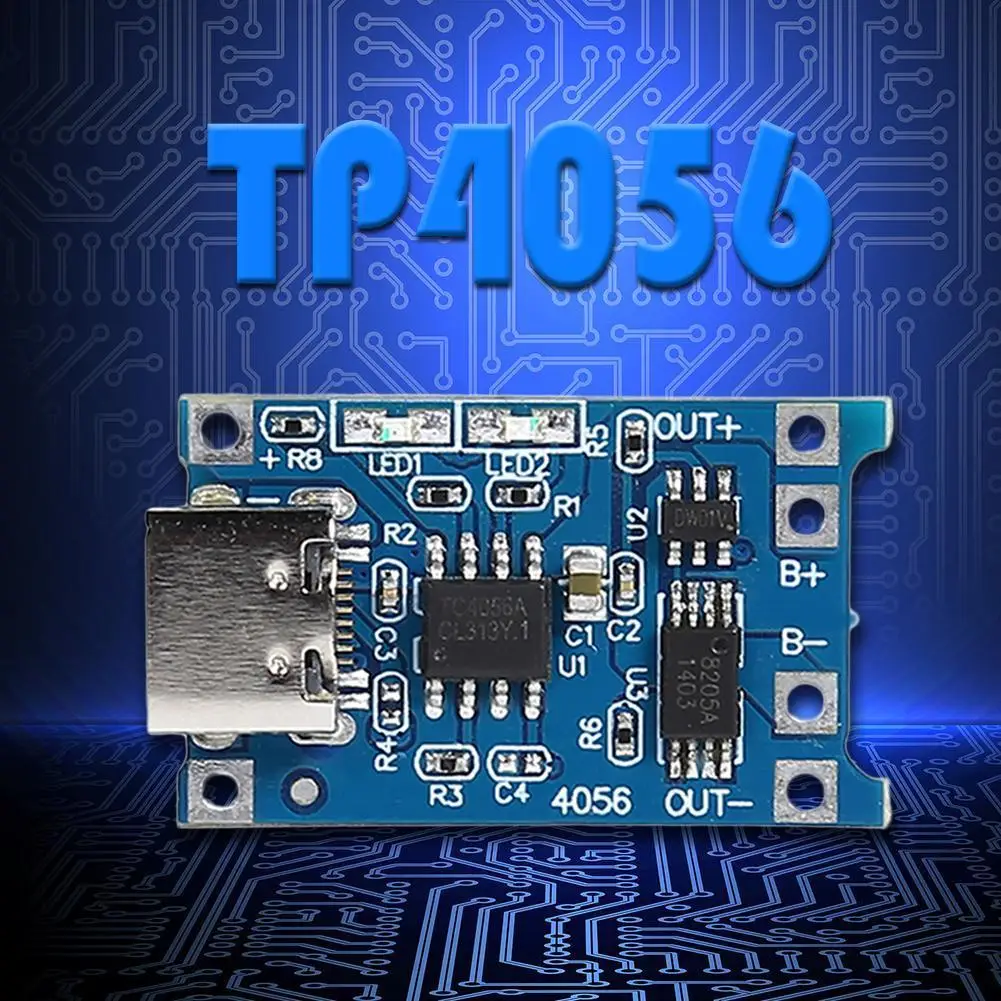

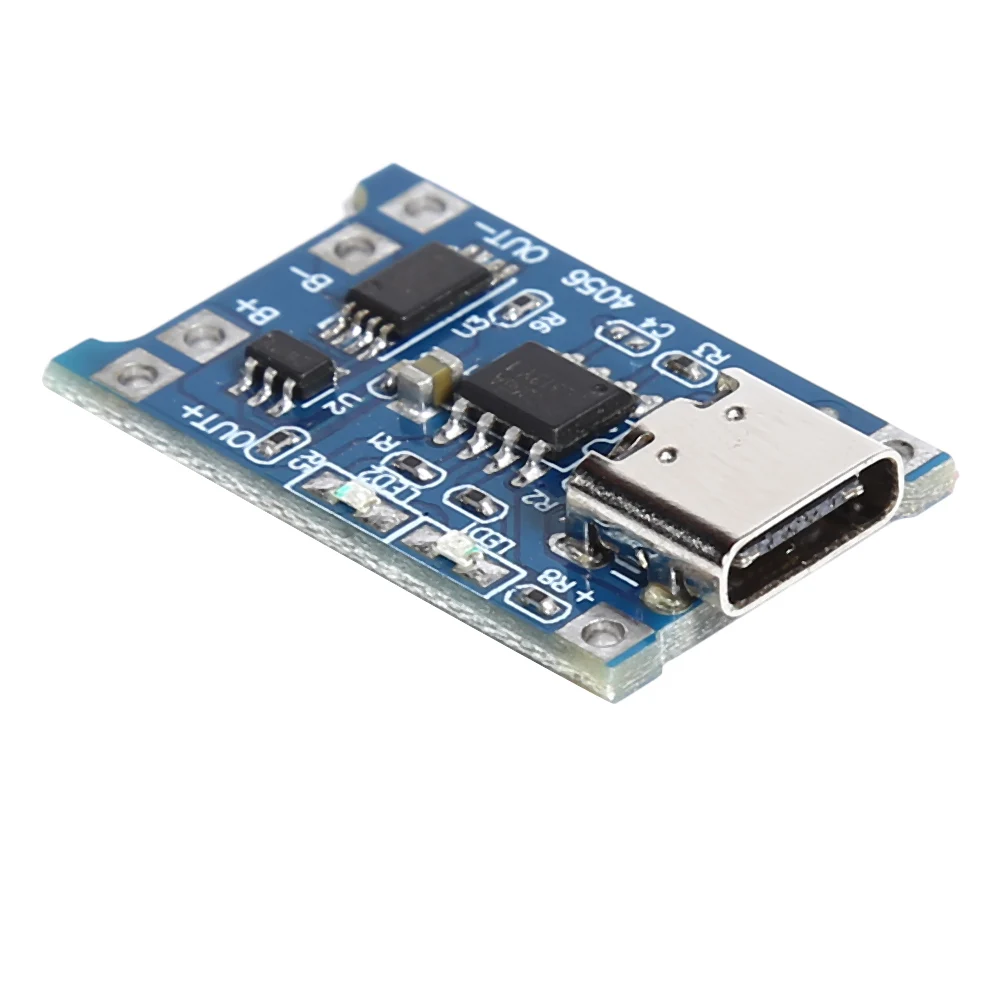

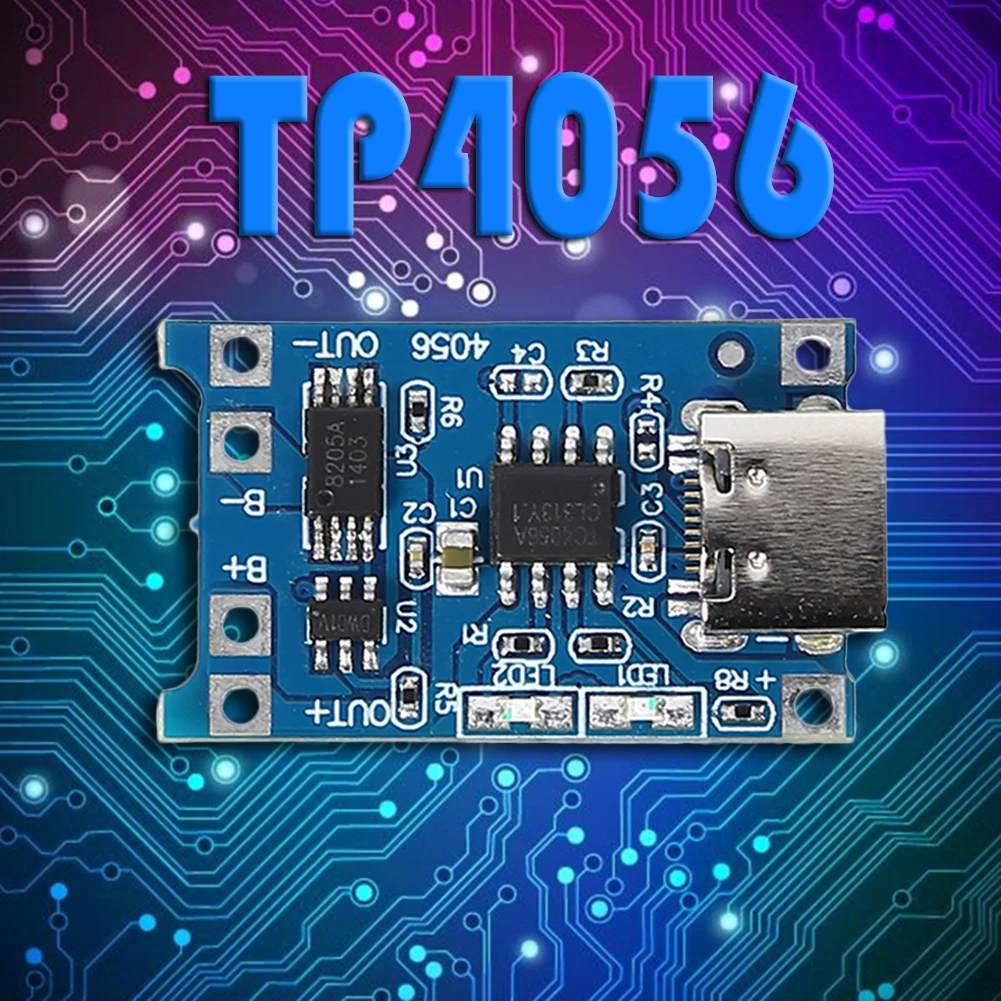

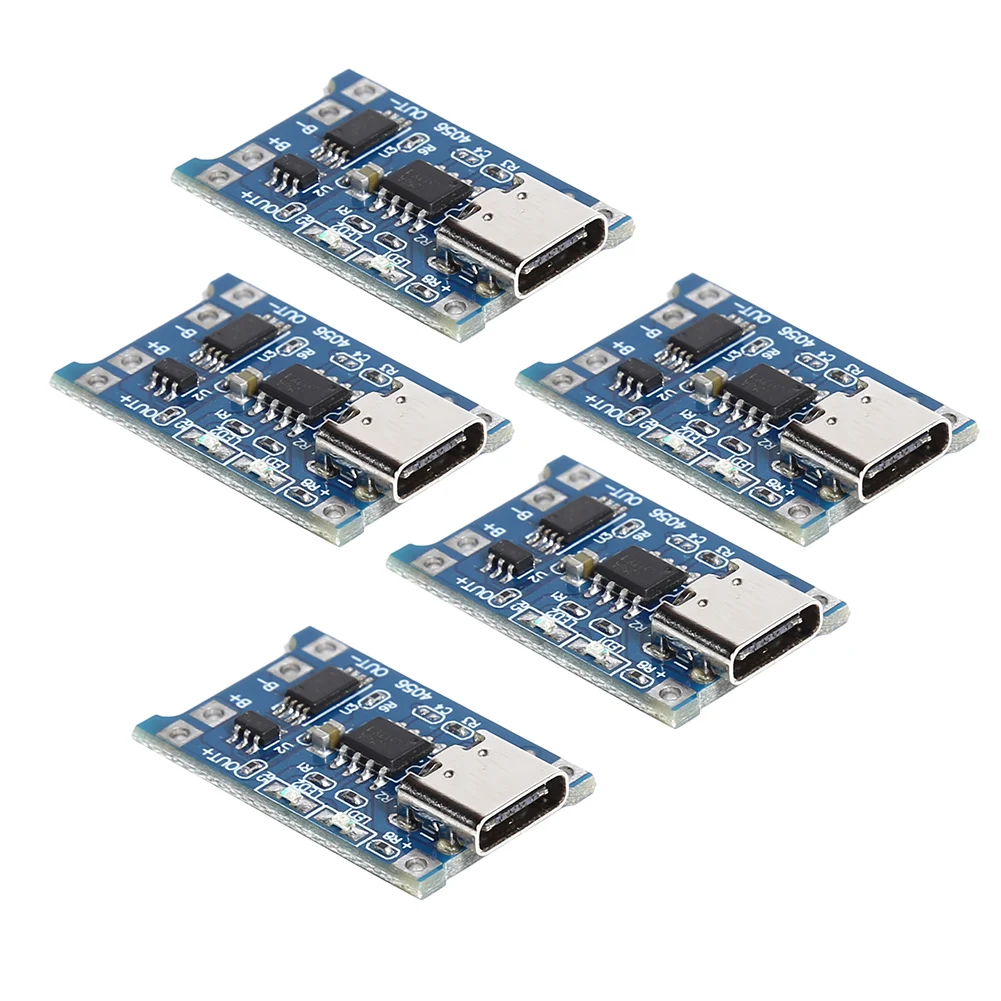

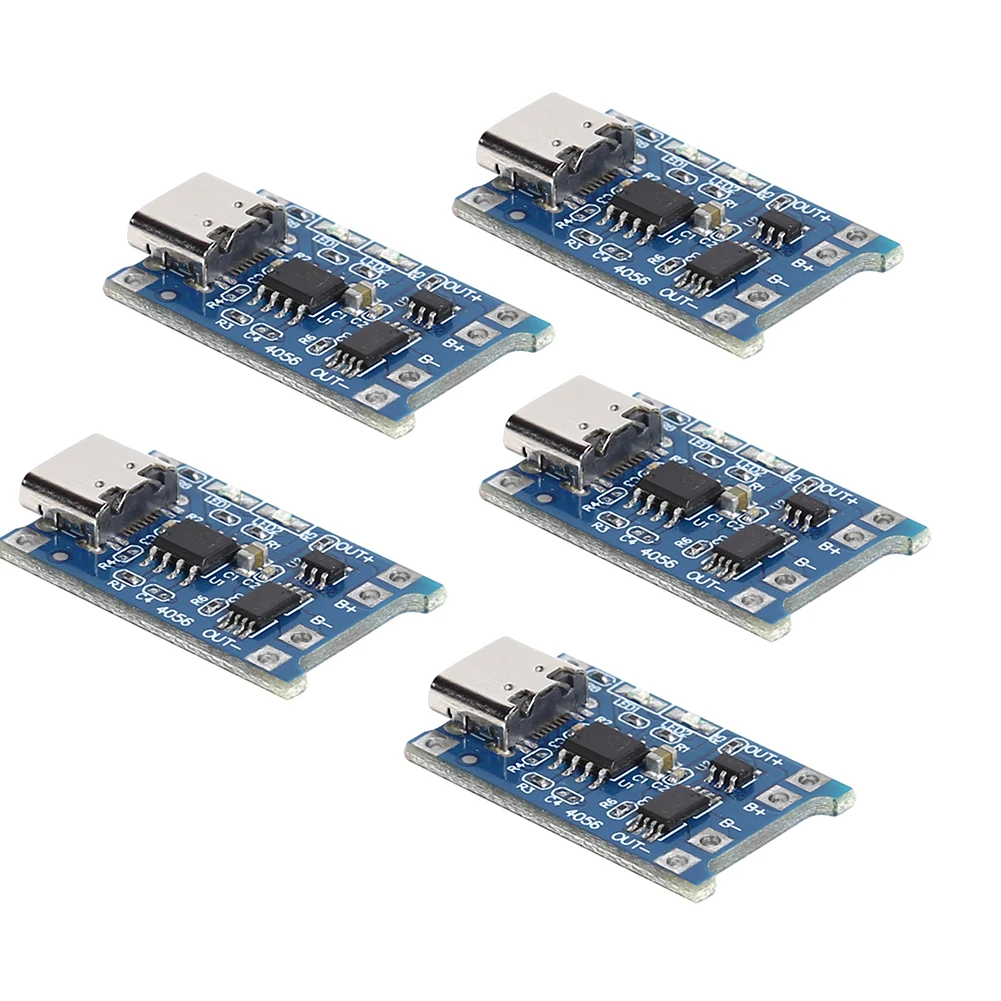

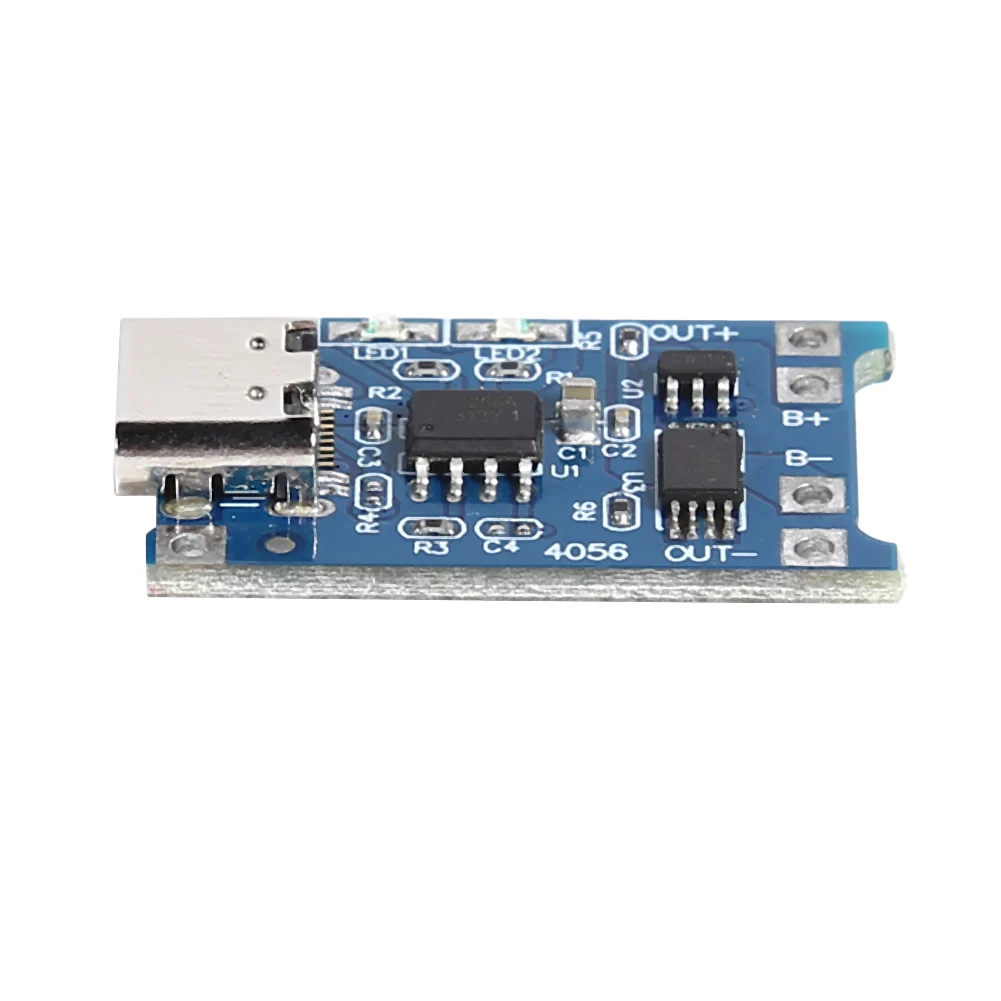

5 módulos de cargador de batería de litio TP4056 1A
