Descripción

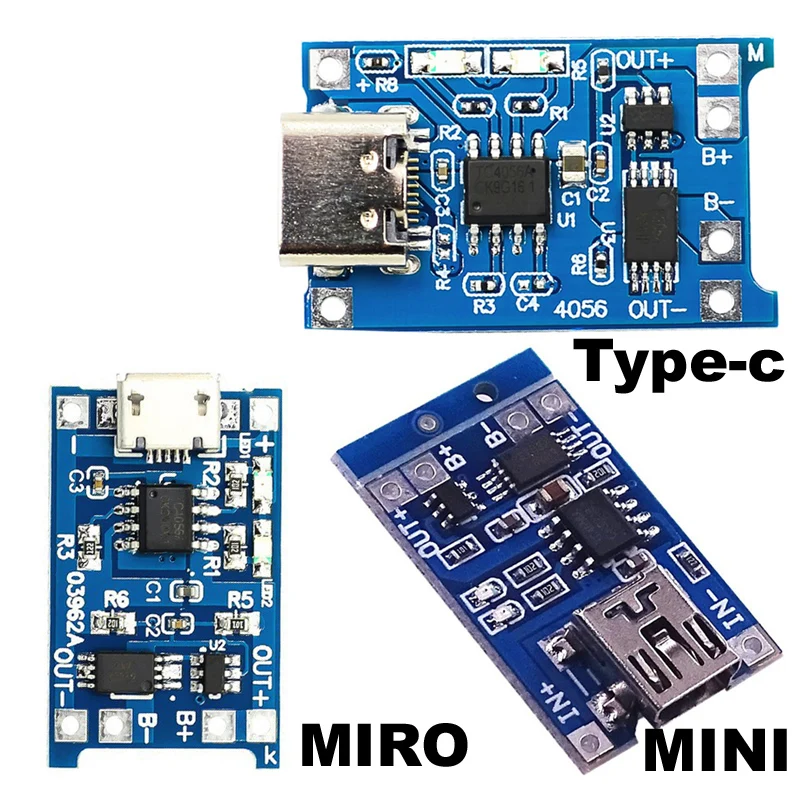

Placa de Carga de Batería de Litio, Cargador, Módulo de Descarga, Protección, Funciones Duales, Micro USB, 18650, TC4056A, 1, 5V, 1, 1, 1, 1, 1, 1, 1, 5, 1A

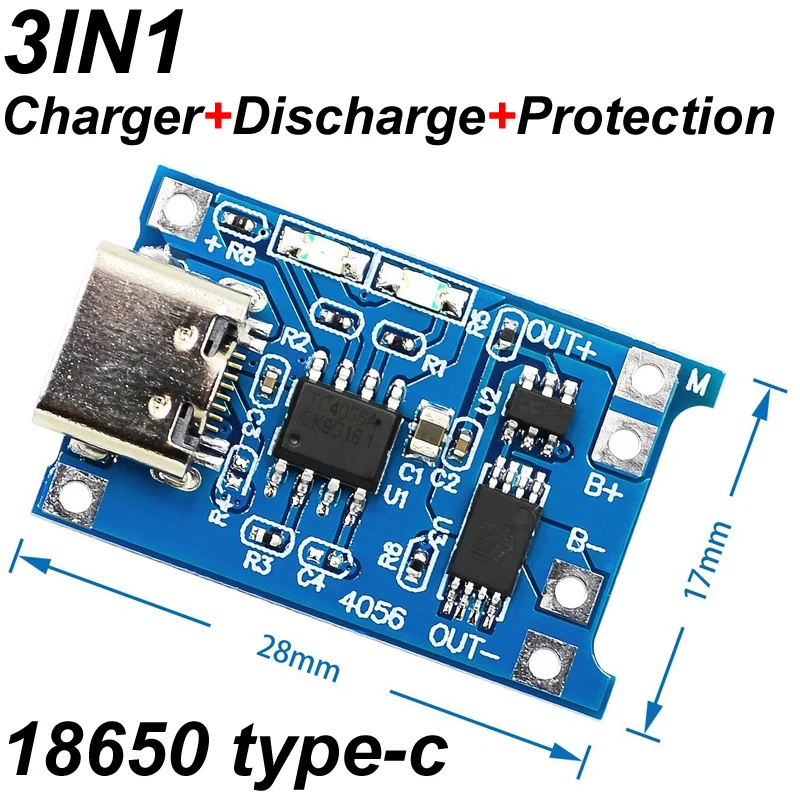

18650 tipo C Describe:
Voltaje de entrada: 4,35-6 V (voltaje recomendado 5 V)
Voltaje de corte de carga: 4,2 V +/- 1%
Salida máxima de corriente de carga: 1000 mA
Voltaje de protección de sobrecarga de la batería: 4,28 V
Sobrecarga de batería: 4,00 V
Voltaje de protección de descarga de batería: 3,0 V
Voltaje de terminación de descarga de la batería: 3,2 V
Batería: protección de sobrecorriente 3A
Tamaño del tablero: aproximadamente 2,5*1,65 cm
Estado DE LA LUZ: sin luz de carga está apagada, la luz roja se está cargando, la luz verde está llena.

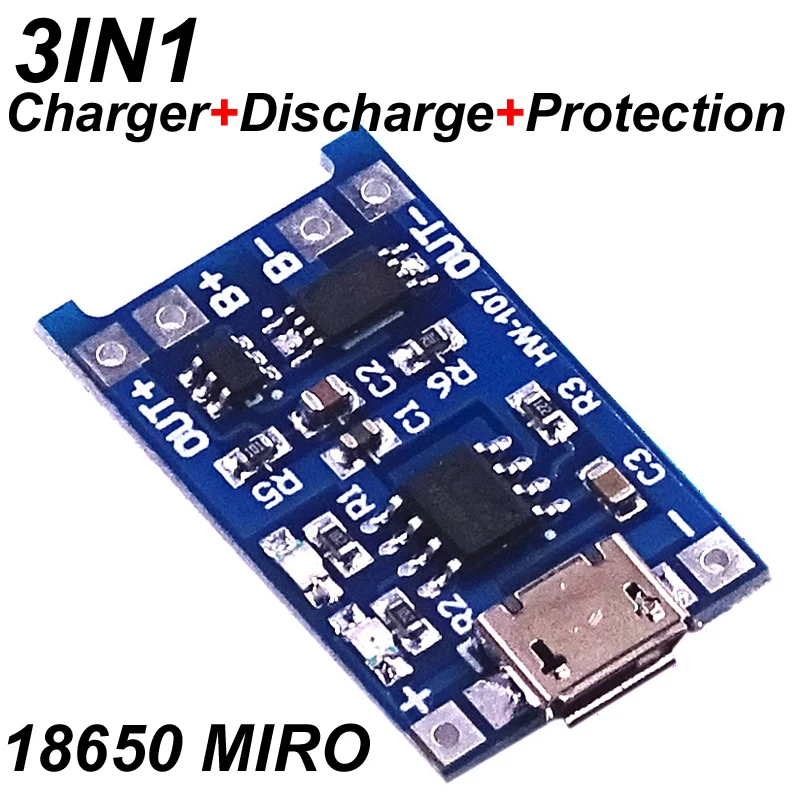

Descripción: 18650 Micro
1. Voltaje de entrada: DC 5V;
2. Voltaje de corte de carga: V 4,2 ± 1%; 3. Corriente de carga máxima: 1000mA;
4. Voltaje DE PROTECCIÓN DE sobredescarga de la batería: 2,5 V;
5. Corriente de protección contra sobrecorriente de la batería: 3A;
6. El extremo de entrada está equipado con un enchufe MICRO USB, que puede usar directamente el cargador del teléfono móvil como fuente de alimentación de entrada para cargar la batería de litio;
Instrucciones:
1. La toma MICRO USB y las almohadillas +-al lado son los terminales de entrada de alimentación, B + está conectado al electrodo positivo de la batería de litio, Y B-está conectado al electrodo negativo de la batería de litio. OUT + y OUT-están conectados a la carga, que se puede conectar a los polos positivo y negativo de la placa de refuerzo móvil u otras cargas.
2. Conecte la batería a B + B-, inserte el cable de carga del teléfono móvil en la toma USB, la luz ROJA está encendida, se está cargando y la luz azul está llena.
Aplicación: Se puede utilizar para la protección de carga y descarga de 18650, polímero y otras baterías de litio con un voltaje de 3,6 V y 3,7 V. Las baterías simples o múltiples también se pueden usar en paralelo.
Aviso:
1. Cuando la batería se conecta por primera vez, es posible que no haya salida de voltaje entre OUT + y OUT-. En este momento, conecte el módulo con voltaje DC 5V y cárguelo para activar el circuito de protección. La batería se desconecta de B + B-y luego se conecta de nuevo. También debe cargarse para activar el circuito de protección. Cuando utilice un cargador de teléfono móvil como fuente de alimentación de entrada, tenga en cuenta que el cargador y el cable de carga deben poder admitir una salida de corriente de 1A, de lo contrario, es posible que el módulo no pueda cargar la batería normalmente;
2. Al cargar la batería, la carga en el terminal OUT debe desconectarse, y los polos positivo y negativo no deben estar conectados incorrectamente. Utilícelo de acuerdo con las especificaciones, de lo contrario el módulo se dañará.

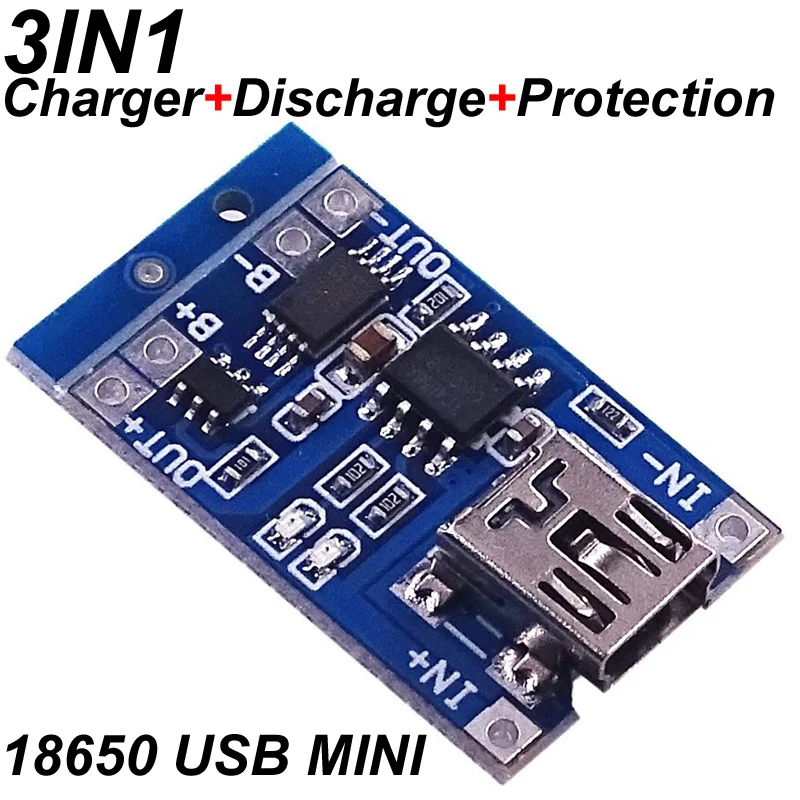

18650 mini Describe:
1. Voltaje de entrada:; cableado IN + IN- pad o entrada MiniUSB 5V
2. Voltaje de carga completa: DC4.2V
3. Corriente de carga: 1A ajustable
4. Con indicador de carga
5. Temperatura de funcionamiento: -10 ℃ + 85 ℃
Instrucciones de uso
1. Después de encender, el indicador azul del módulo está siempre encendido, y el indicador rojo es ligeramente brillante y parpadea
2. Cuando la batería está completamente cargada, las luces indicadoras rojas y azules del módulo están siempre encendidas.
Aviso:
1. El cableado necesita distinguir los polos positivo y negativo, y la conexión inversa quemará el IC
2. La carga debe conectarse con un cable corto y grueso. Si es demasiado delgado o demasiado largo, la resistencia de conexión será grande y la carga se completará.
Después de eso, el voltaje de la batería bajará más
3. Los cables de conexión deben estar en buen contacto, de lo contrario el voltaje de la batería caerá mucho después de completar la carga.
4. La corriente de salida se puede ajustar por sí misma, y la salida se puede cambiar cambiando la resistencia fija en la placa de circuito
Corriente de 100mA- 1000mA
5. Si el voltaje de entrada de 5V es demasiado alto, como 5,2 V o 5,5 V, causará una corriente de carga insuficiente
1000mA. Esto es normal. Cuando el voltaje es alto, el chip se calienta y la corriente de carga se reducirá automáticamente.
Baja probabilidad de que el chip se queme
6. Si la corriente de carga es demasiado grande o se utiliza en un entorno de alta temperatura, se requiere un tratamiento de disipación de calor.
7. El amperímetro para comprobar la corriente solo se puede conectar en serie con la entrada de 5V de la placa de carga.
8. El efecto satisfactorio de la corriente de carga debe ser 0,37 veces la capacidad de la batería. Como la batería de 1000mAH
La corriente de carga es de 400mA
9. La velocidad de carga es rápida y el efecto de carga es pobre. Después de la carga, el voltaje de la batería cae más.
