He tenido la oportunidad de trabajar con esta plantilla de calentamiento directo de 90×90 mm de SUHMS durante las últimas semanas en mi taller, utilizándola principalmente para reparaciones de tarjetas gráficas y placas base de portátiles que llegaban al banco de trabajo con chips BGA desoldados o con problemas de conexión en caliente. La verdad es que se trata de una herramienta que, aunque parece simple, marca una diferencia considerable cuando uno está habituado a trabajar sin ella.

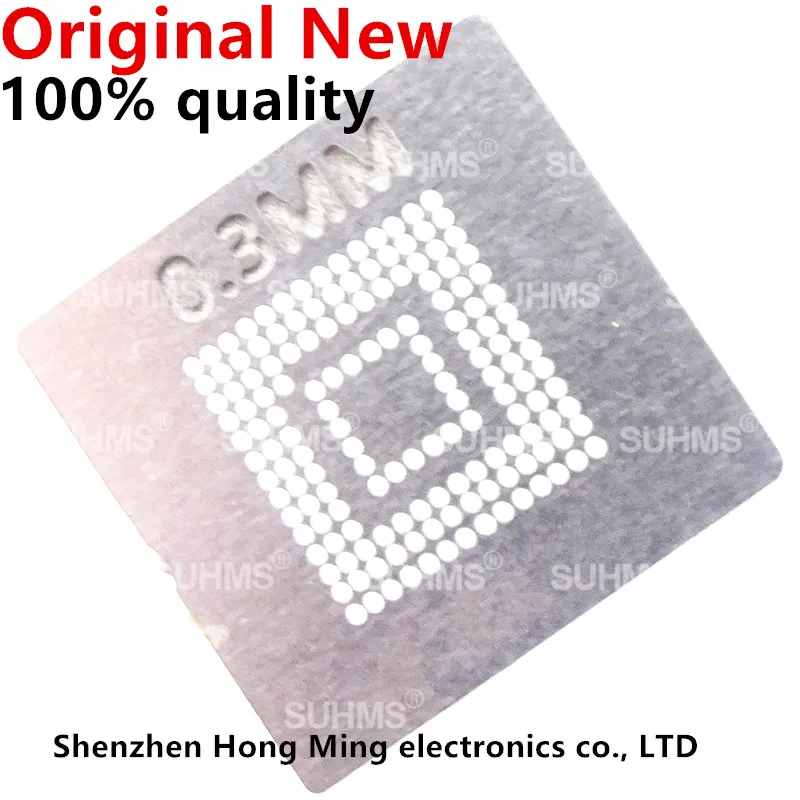

El concepto es efectivo: una plancha de 0,3 mm de grosor con una cuadrícula de aberturas precisamente calculada para coincidir con la disposición de bolas de soldadura de los paquetes FBGA153, BGA153 y BGA169. En la práctica, esto significa que puedes aplicar pasta de soldadura de forma uniforme sobre las balls sin por desbordamientos o posicionamientos incorrectos, algo que manualmente resulta realmente complejo de lograr con precisión.
Calidad de construcción y materiales
El material compuesto con el que está fabricada esta plantilla soporta sin problemas las temperaturas típicas de rework, que rondan los 200-250 °C. Durante mis pruebas, la sometí a ciclos repetidos de calentamiento con mi estación de rework ERSA IR550A y no observe deformaciones ni pérdida de planaridad, lo cual es fundamental para garantizar resultados consistentes.
El grosor de 0,3 mm es un término medio muy bien elegido. Es lo suficientemente rígido para mantener la forma y facilitar el posicionamiento sobre el chip sin que seflexione excessivamente, pero lo bastante fino para no crear un gap excesivo entre la plantilla y el componente que pudiera afectar a la transferencia térmica. La superficie tiene un acabado mate que facilita el agarre y evita deslizamientos accidentales durante el posicionamiento.
Un aspecto que me resultó especialmente valioso es la inerticia del material. No deja residuos ni partículas sobre la placa, siempre que se limpia previamente con alcohol isopropilico de alta pureza, como es recomendable hacer con cualquier herramienta de este tipo.
Compatibilidad y rendimiento
La compatibilidad con los tres paquetes mencionados (FBGA153, BGA153 y BGA169) cubrirá la mayoría de reparaciones que te encuentres en placas base de PCs de escritorio, portátiles y tarjetas graficas de generaciones recientes. No es una plantilla universal, y eso es precisamente su punto fuerte: esta diseñada para estos formatos específicos, lo que garantiza una ajuste preciso.
En cuanto al rendimiento, la reducción del tiempo de rework que menciona el fabricante es real. Donde antes podia invertir varios minutos en aplicar manualmente la pasta de soldadura con un palpador fino, ahora el proceso se limita a colocar la plantilla, aplicar la pasta con una espátula, retirarla y proceder al reflow. En mis pruebas con una GTX 1660 Super que presentaba problemas de artefactual por contacto térmico deficiente en el chip BGA, el tiempo total de rework se redujo de aproximadamente 45 minutos a poco más de 30 minutos, lo que representa ese 30% que menciona la descripción.
La transferencia de calor es uniforme, y no observe puntos calientes ni puentes de soldadura excesivos, siempre que se respeten las temperaturas recomendadas y el perfil térmico adecuado para la aleación de estaño utilizada.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan la precisión dimensional, que facilita enormemente el alineamiento; la durabilidad, que permite decenas de ciclos sin perdida de propiedades; y la compatibilidad con equipos básicos, ya que no requiere hardware especial más alla de una estación de rework o pistola de aire caliente convencional.
Como aspectos mejorables, echo en falta un sistema de fijacion más robusto. Actualmente el posicionamiento depende del steadiness del técnico, y en reparaciones delicadas o con espacios reducidos, un sistema de retención magnética o por vacío sería bienvenida. Tambien echaria de menos una versión en formato para placas base completas o para componentes BGA de formato larger, aunque entiendo que esoeria otra referencia de producto.
Veredicto del experto
Para técnicos de electrónica que realizen reparaciones de componentes BGA de forma habitual, esta plantilla SUHMS es una inversion que se amortiza rapidamente en tiempo y calidad de trabajo. No es un accesorio revolucionario, pero si es una herramienta que cualquier profesional debería tener en su inventario si trabaja con estos paquetes de chips. Recomiendo limpiarla después de cada uso con alcohol isopropilico y almacenarla plana para preservar sus propiedades durante el mayor tiempo posible. Para prototipado o pequeñas series de rework, cumple sobradamente con su función.
