Descripción
1.Fuente de alimentación de bajo voltaje de 12-48 V
2.Corriente nominal: 20A
3.Potencia nominal: 1000 W, cuanto mayor sea el voltaje, mayor será la potencia.
4.Probamos cuando funciona con una fuente de alimentación de 53 V, la corriente puede alcanzar los 30 A. Se puede utilizar para que los jugadores de bricolaje hagan enfriamiento, recocido y otros tratamientos térmicos de piezas pequeñas, calentando rápidamente y muy conveniente.
5.La entrada de 24 V y la corriente sin carga es de aproximadamente 3 A.
6.La entrada de 48 V y la corriente sin carga es de aproximadamente 6 A.
7.Cuanto mayor sea el voltaje, mayor será la corriente al calentar las mismas cosas, el efecto es mejor, pero al mismo tiempo el calentamiento también es mayor, por lo que la elección del voltaje de entrada se basa en sus necesidades.Como calentar objetos pequeños cuadrados de menos de 1 cm, utilice un voltaje de 24 V.
8. El comprador necesita energía y dispositivo de refrigeración por agua autoproporcionados
9.Cuando se fabrica con una fuente de alimentación con interruptor, debido a que la alta potencia generalmente tiene función de arranque suave, es decir, simplemente encendido, el voltaje de salida aumenta lentamente, mientras que antes del voltaje es de hasta 12 V conectado, el circuito de calentamiento por inducción no funcionará y quemará el tubo MOS..Por lo tanto, el voltaje alcanza más de 12 V conectado al circuito de calentamiento por inducción.
10.El volumen de objetos calentados no puede ser superior a 1/10 del volumen interno de la bobina de calentamiento (es decir, el diámetro del cilindro de calentamiento es superior a 1/3 del diámetro de la bobina de calentamiento); de lo contrario, puede deberse a una sobrecarga y un circuito quemado o a la fuente de alimentación.Aunque este circuito puede tolerar una corriente de entrada de 30 A, el seguro con fines de trabajo no supera los 20 A.
11.Este circuito puede realizar calefacción por inducción o reemplazar un tubo de cobre con un transformador de alta frecuencia, será un potente inversor.
Nota:

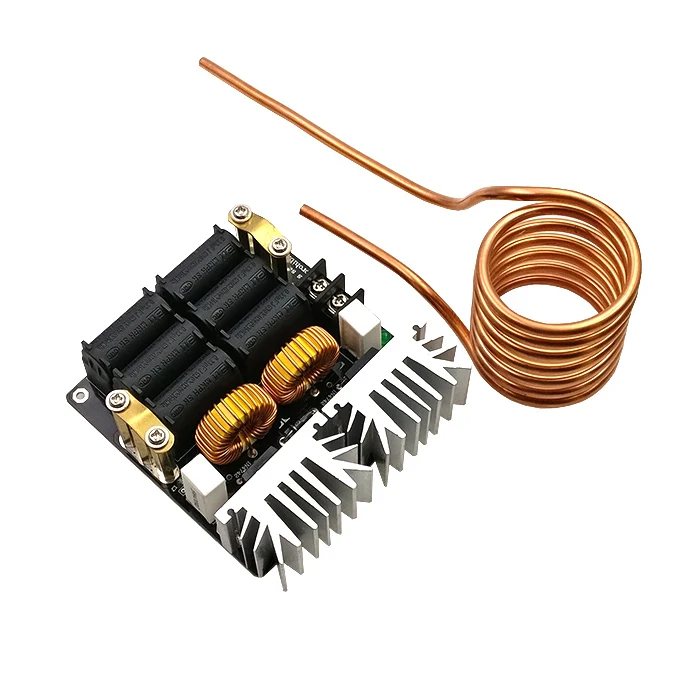

1.El kit contiene un conjunto completo de elementos de circuito de conducción y latón.
2.Los compradores deben traer su propia unidad de energía y refrigeración.

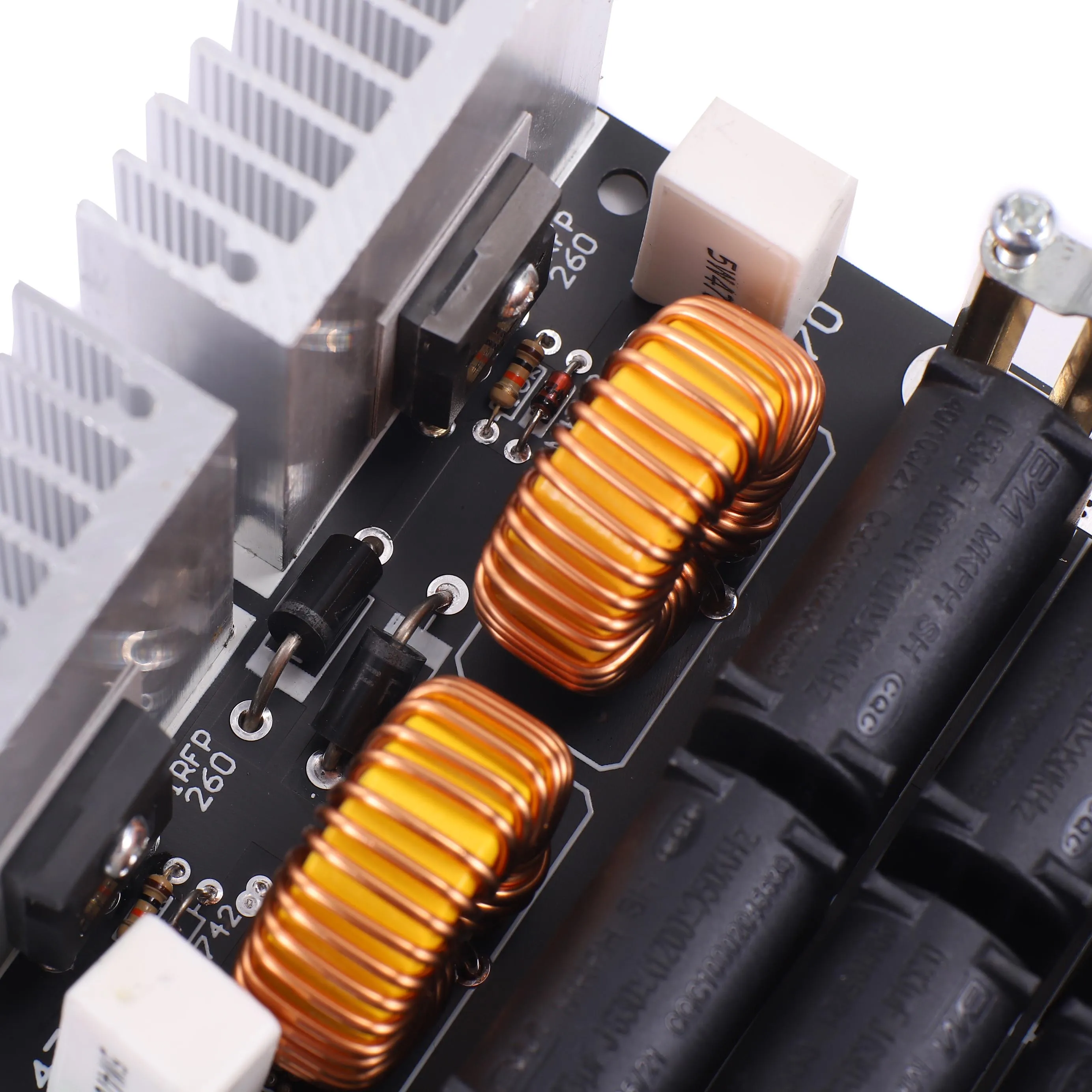

3.La placa de circuito que utiliza una placa de fibra de vidrio de doble cara, principalmente se utilizan rastros de cobre para ampliar, utiliza toda la superficie posterior del circuito resonante común, trabajo continuo, agregue un ventilador para soplar desde arriba, los condensadores de resonancia y otros componentes se enfríen.
4.El uso de una fuente de alimentación conmutada. Tenga en cuenta que debido a la alta potencia, la función de arranque generalmente lenta, que acaba de abrir el voltaje de salida de la máquina aumenta lentamente, mientras que se enciende antes del circuito de calentamiento por inducción si el voltaje sube a 12 V, porque el voltaje de arranque es insuficiente no puede permitirse la vibración, lo que da como resultado dos tubos mos de conducción simultánea, por lo que se quema los componentes.
Por lo tanto, el primero comenzará a cambiar el voltaje de la fuente de alimentación alcanza los 12 V anteriores y luego accederá al circuito de calentamiento por inducción.
5.El volumen del objeto que se calienta dentro de la bobina calefactora no puede exceder 1/5 del volumen (si el cilindro calefactor, entonces el diámetro de la bobina calefactora es inferior al diámetro de 1/3), o puede deberse a sobrecarga o quemar la fuente de alimentación al circuito.
Aunque este circuito puede tolerar un momento de corriente de entrada de 20 a 30 A, no exceda los 15 A cuando trabaja de forma segura, puede agregar fácilmente un amperímetro entre la fuente de alimentación y la placa del controlador de calefacción, pero siempre monitorear la sobrecarga de corriente.
Este circuito no solo puede realizar el calentamiento por inducción, el tubo de cobre en el transformador de alta frecuencia, es un potente inversor.

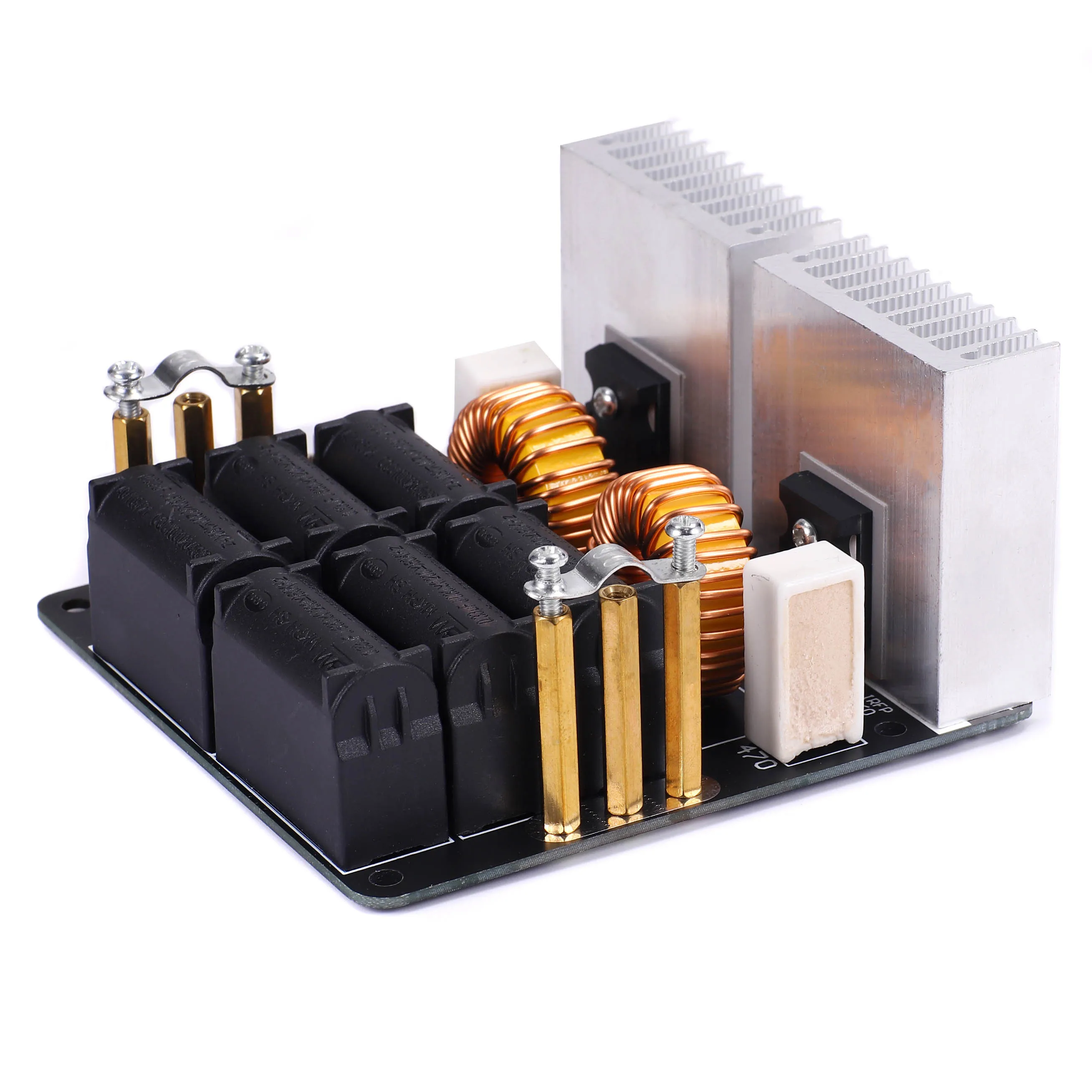

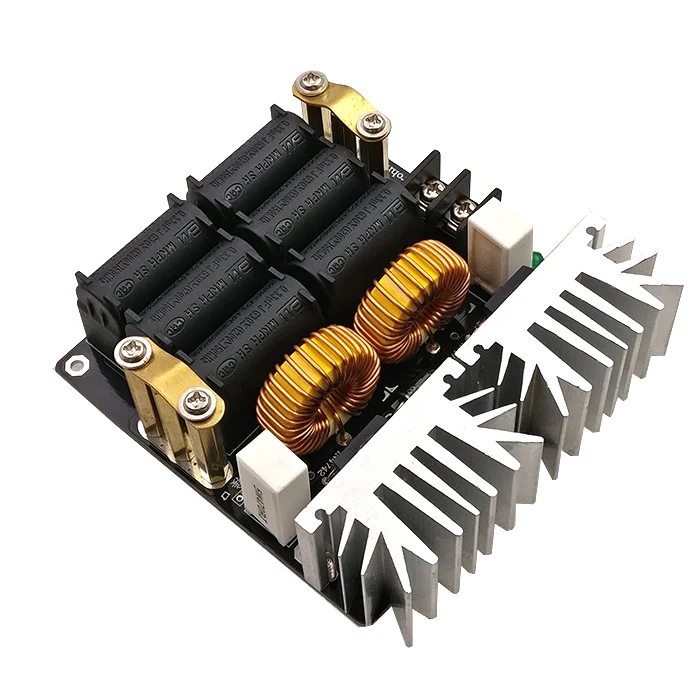

1.¡Para aumentar el disipador de calor utilizando un sustrato personalizado de hasta 8,5 mm de espesor!
La capacidad de refrigeración es muy potente.
2.Usando los pilares M4, la fiebre es más pequeña y más eficiente.
