Descripción
Nombre de marca: ADT-LINK
Nombre del producto: USB 3.0Int.19PCable plano macho a Int.19P macho
Modelo de producto: serie UFF3.0-MM-20P
Velocidad de transferencia: USB3.0 Estándar 5Gbps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 5 V/3 A dentro de 50 cm; 5 V/1,5 A dentro de 1 metro
Aplicación del producto: cable de extensión del conector del panel frontal interno USB 3.0 de 19/20 pines.
S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:

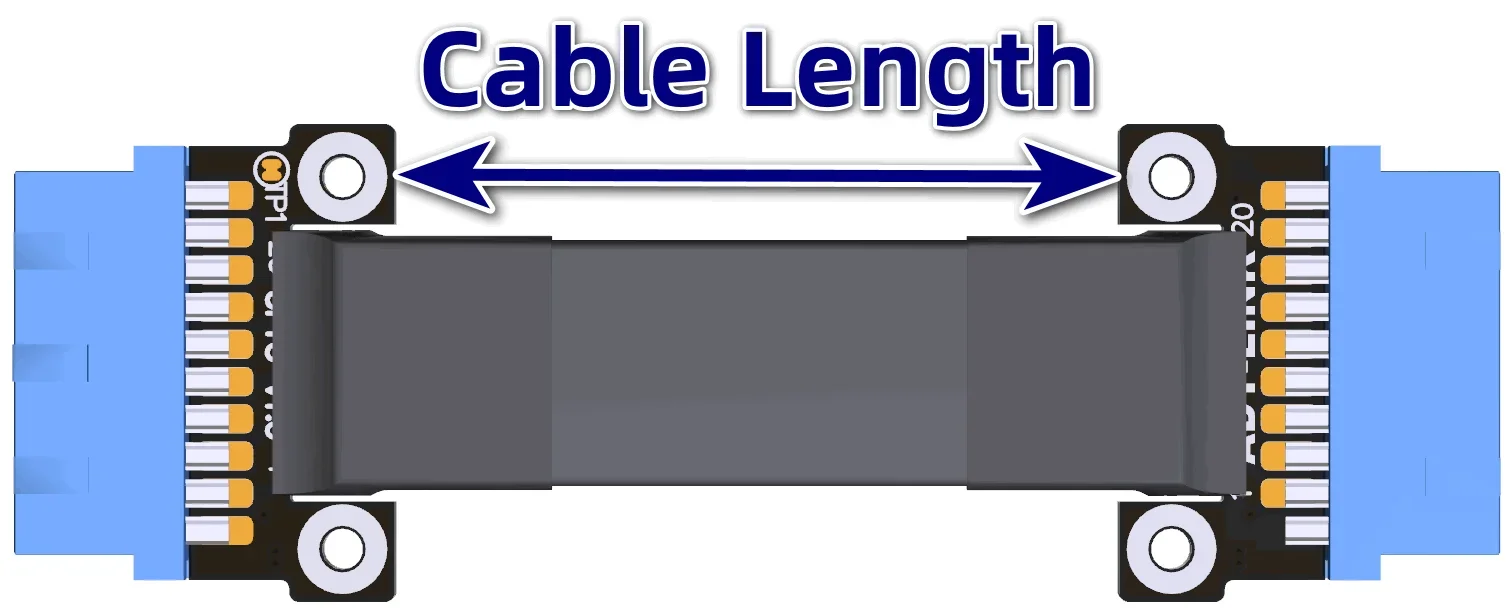

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

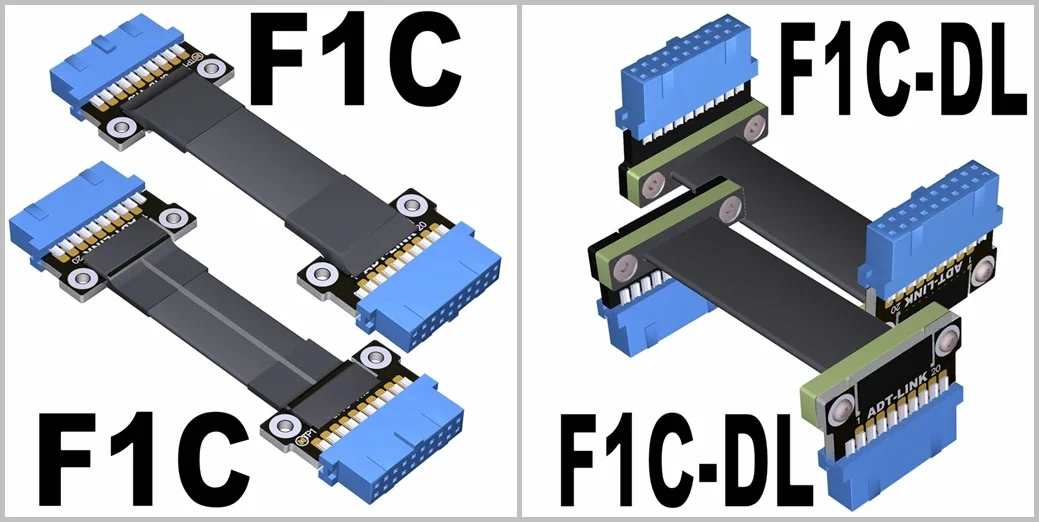

Descripción del modelo del producto:
Nombre del producto
Modelo de producto
ancho de banda de velocidad
Cable de conexión directa de señal Tx-Tx macho doble USB de 19 pines
UF1C-UF1C
USB 3.0 5Gbps
Cable de conexión directa de señal Tx-Tx de doble ángulo macho USB de 19 pines
UF1C-DL-UF1C-DL
USB 3.0 5Gbps
Cable de intercambio de señal Tx-Rx macho doble USB de 19 pinesUF1C-UF1DUSB 3.0 5GbpsCable de intercambio de señal Tx-Rx de doble ángulo macho USB de 19 pinesUF1C-DL-UF1D-DLUSB 3.0 5Gbps

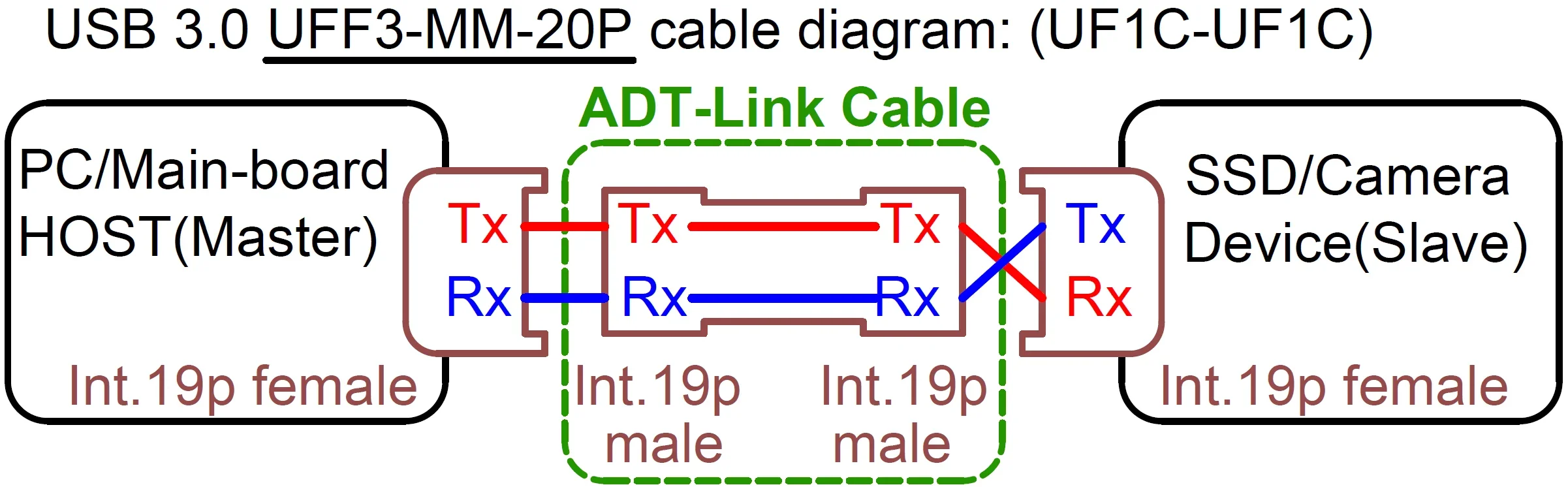

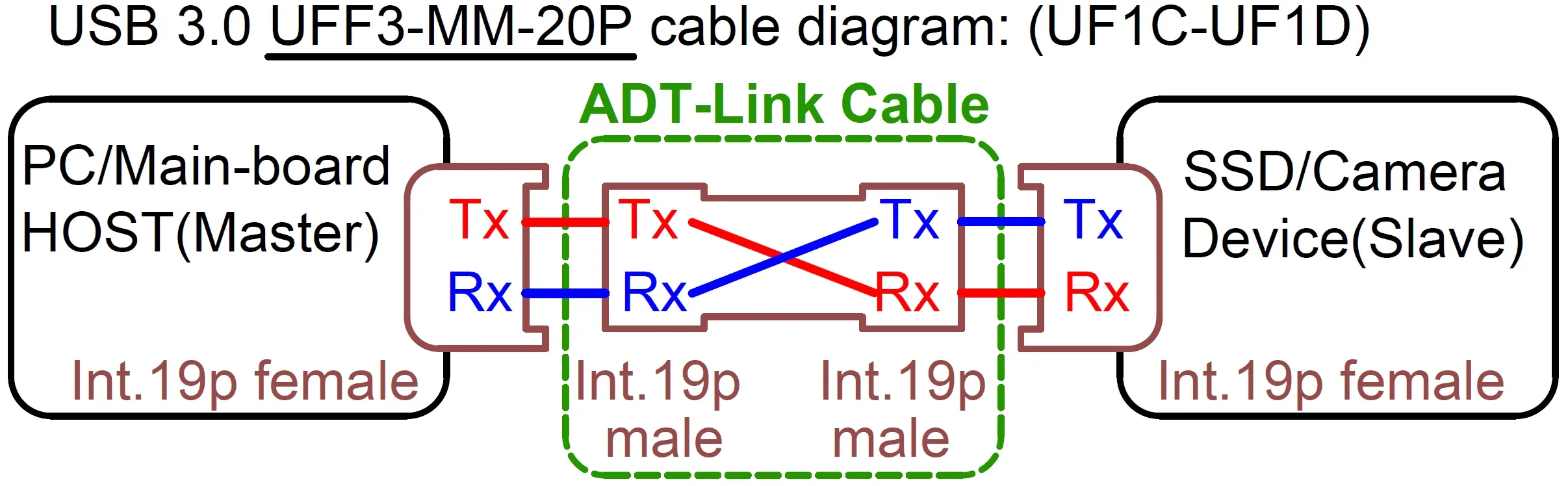

Nota 1: El extremo maestro USB3.0 está conectado al extremo esclavo y el Tx del extremo maestro debe estar conectado al Rx del extremo esclavo.Confirme el intercambio USB Tx-Rx de su dispositivo y seleccione el cable correcto.

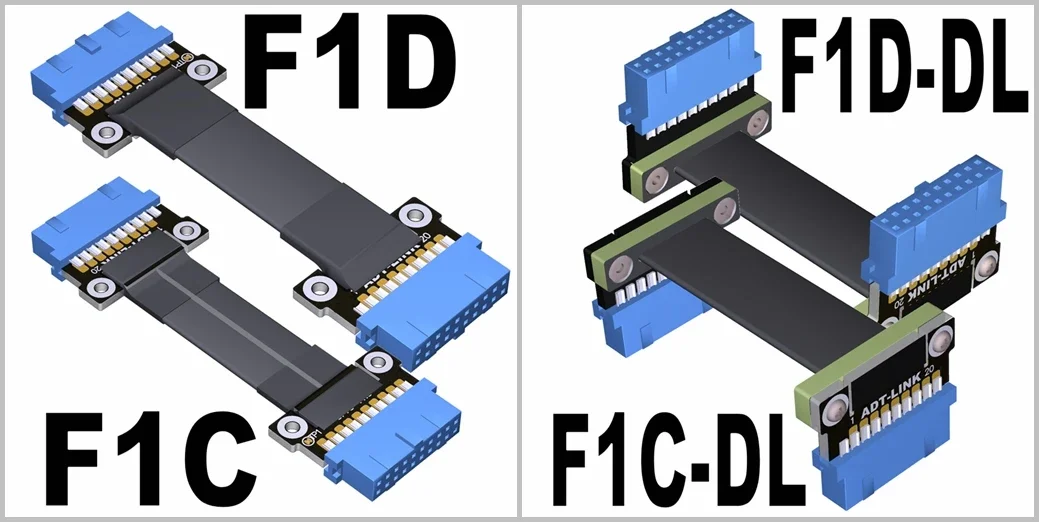

Nota 2:¿Cuál es la diferencia entre el intercambio de señal F1C-F1D ySeñal F1C-F1C conectada directamente?

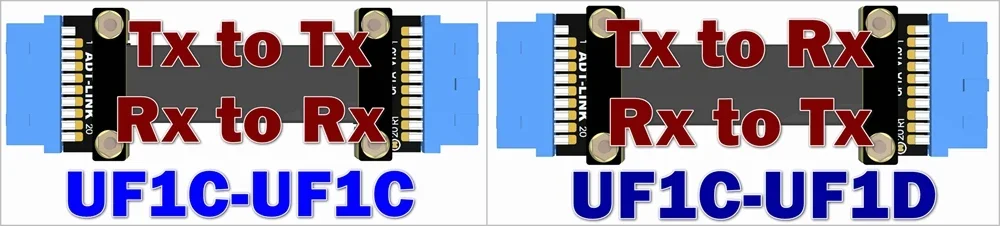

El USB del F1C-F1C es Tx-Tx, Rx-Rx que es conexión directa de señal, el USB del F1C-F1D es TX-Rx, Rx-Tx que es intercambio de señal.

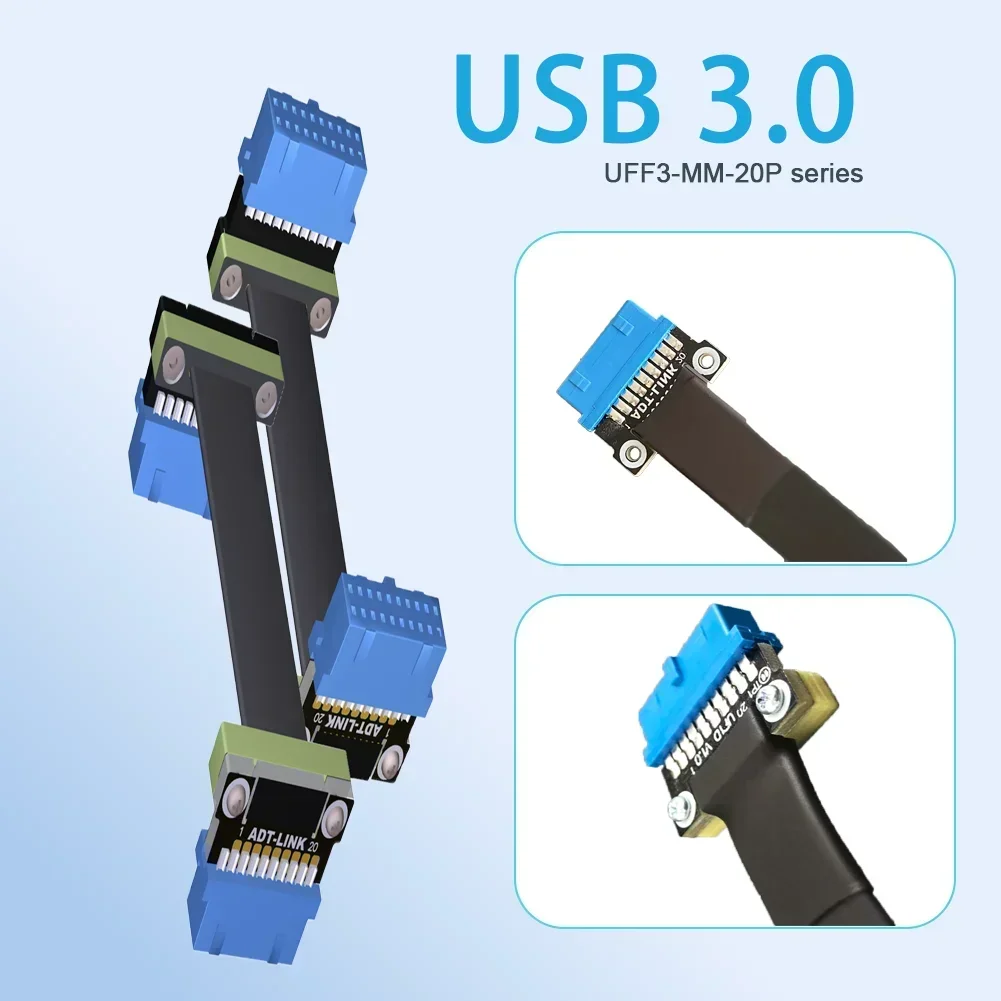

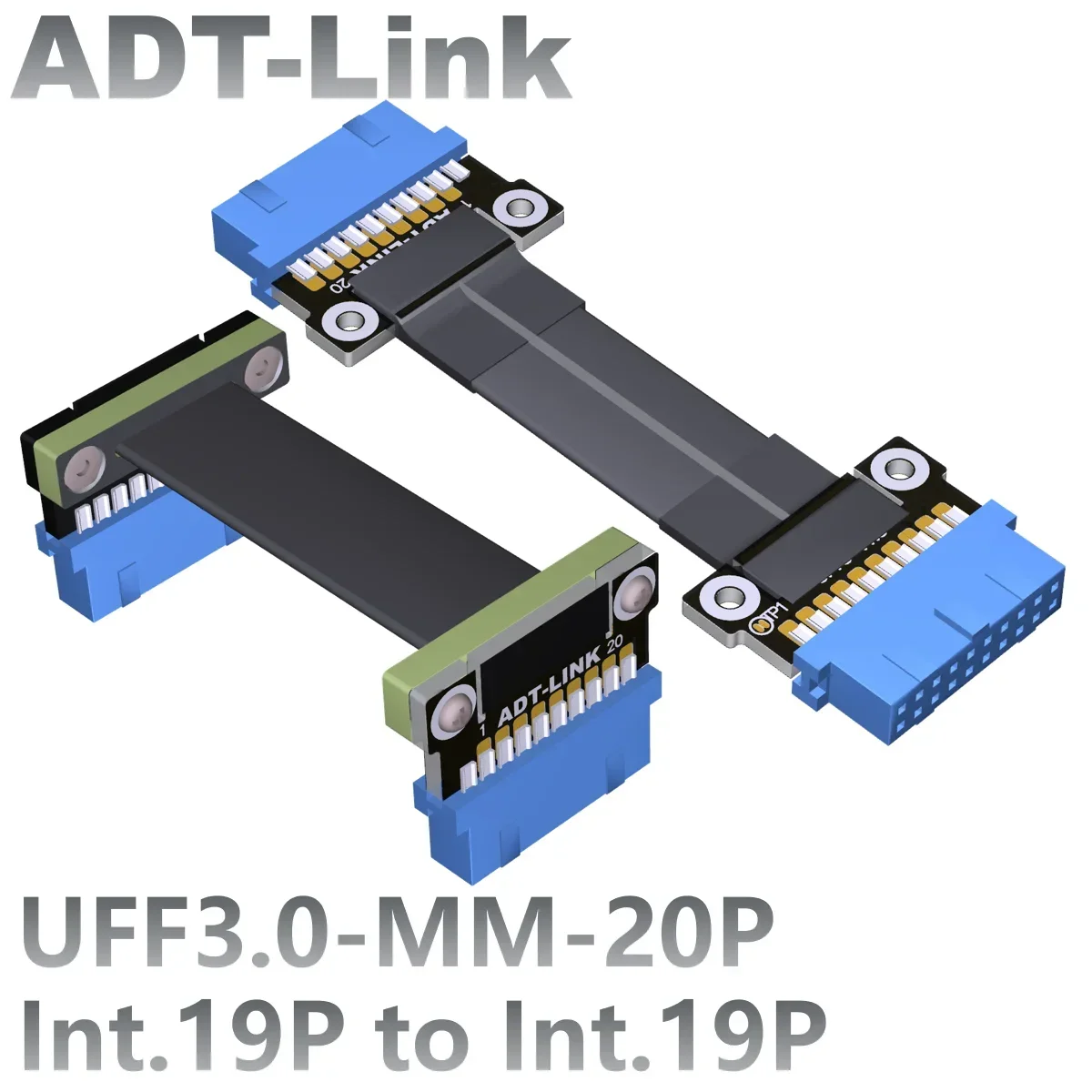

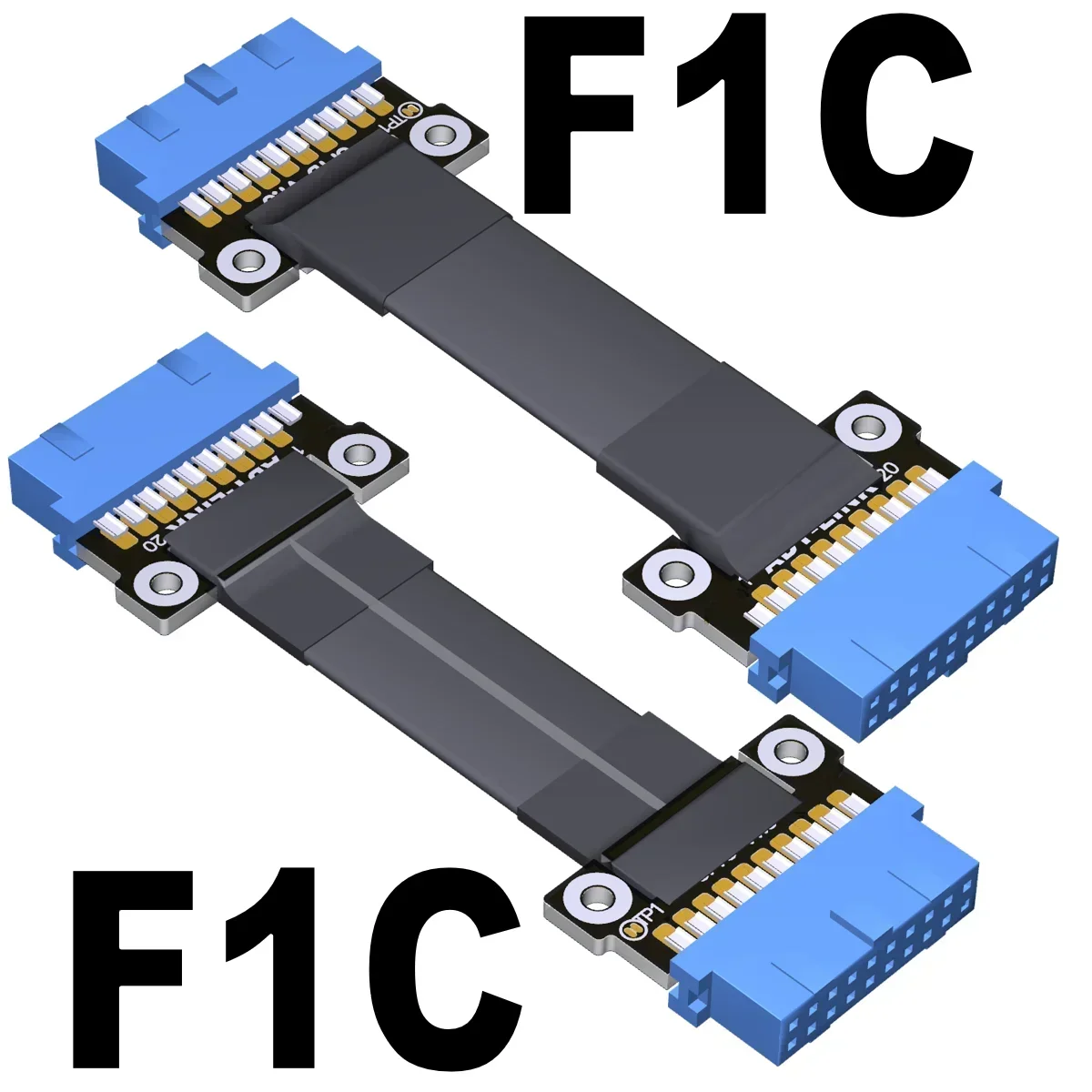

Imagen del producto:

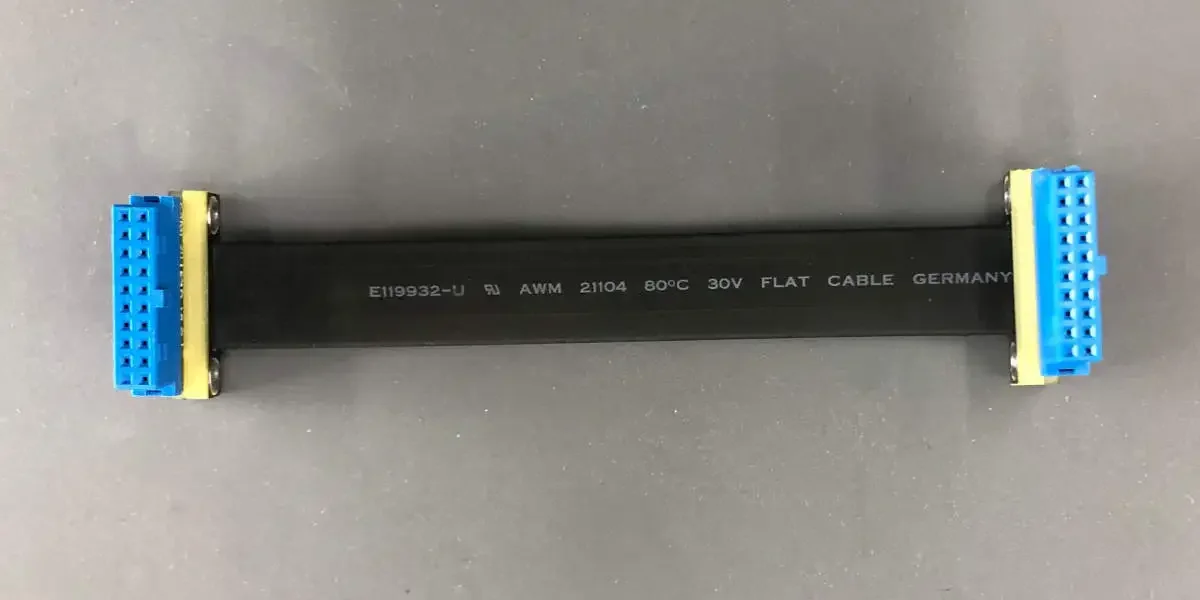

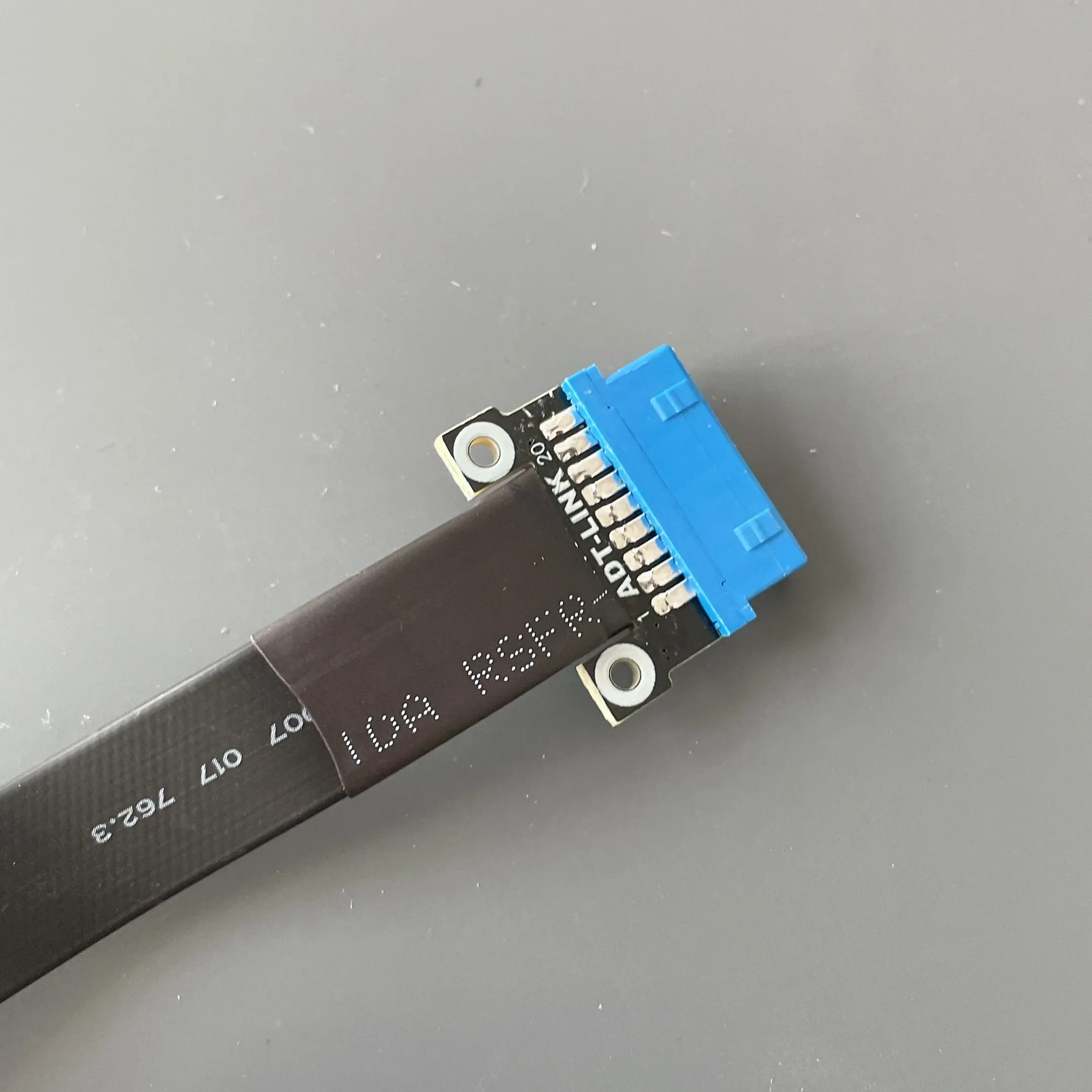

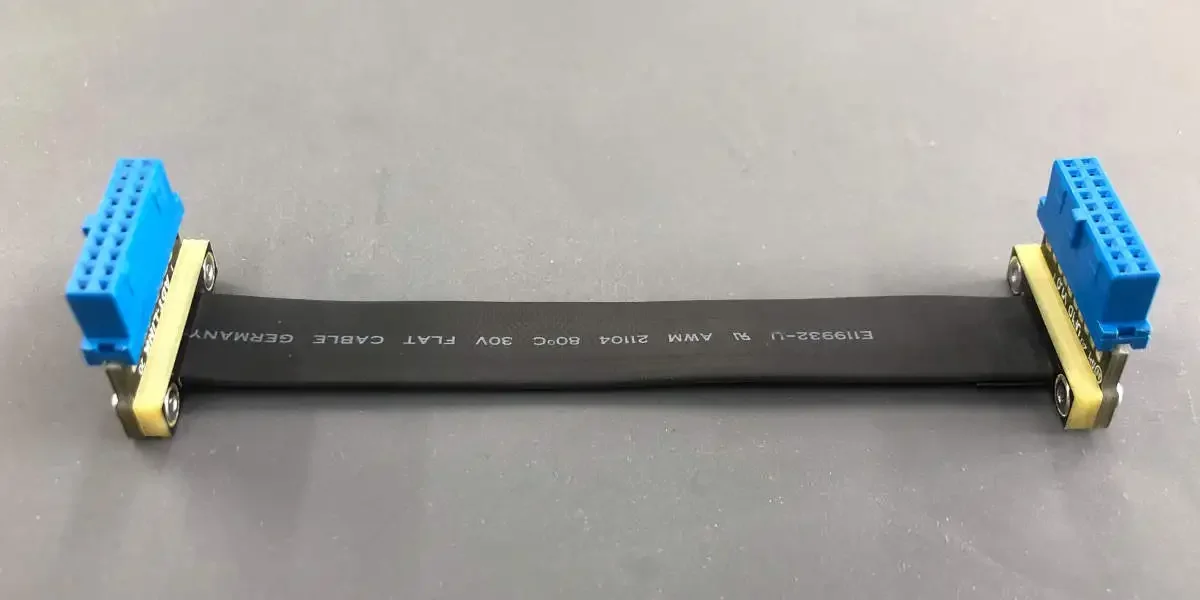

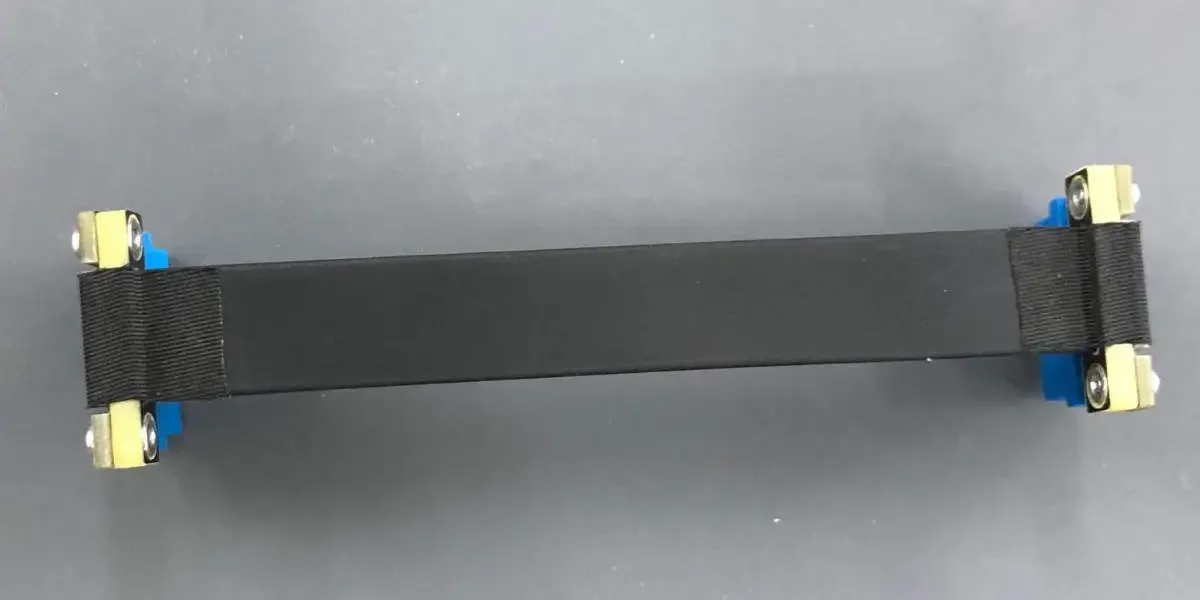

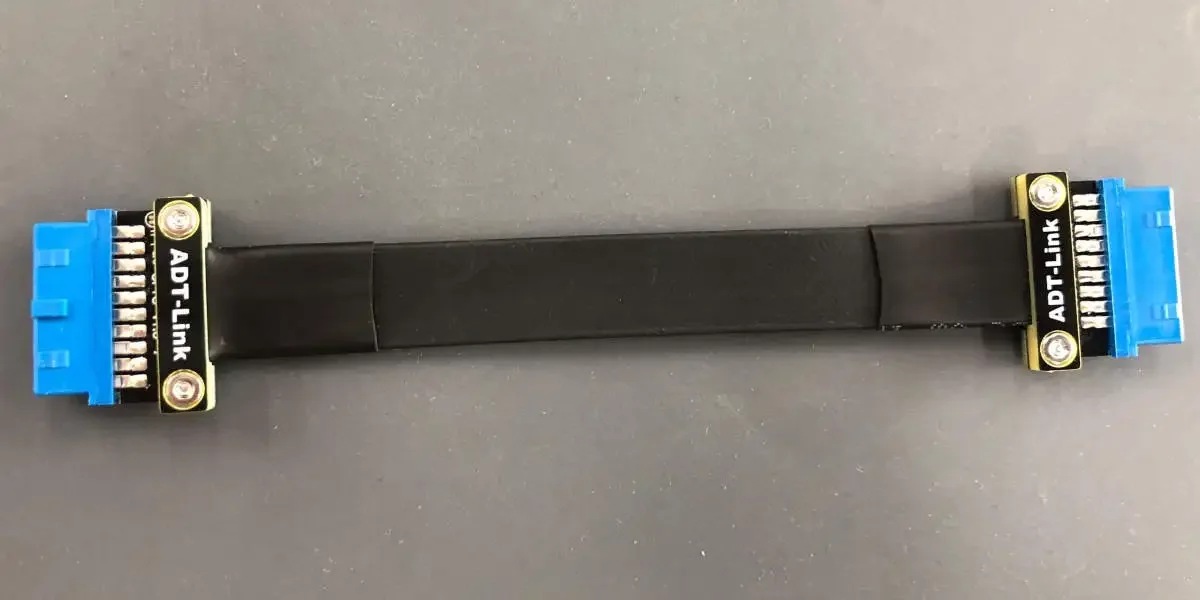

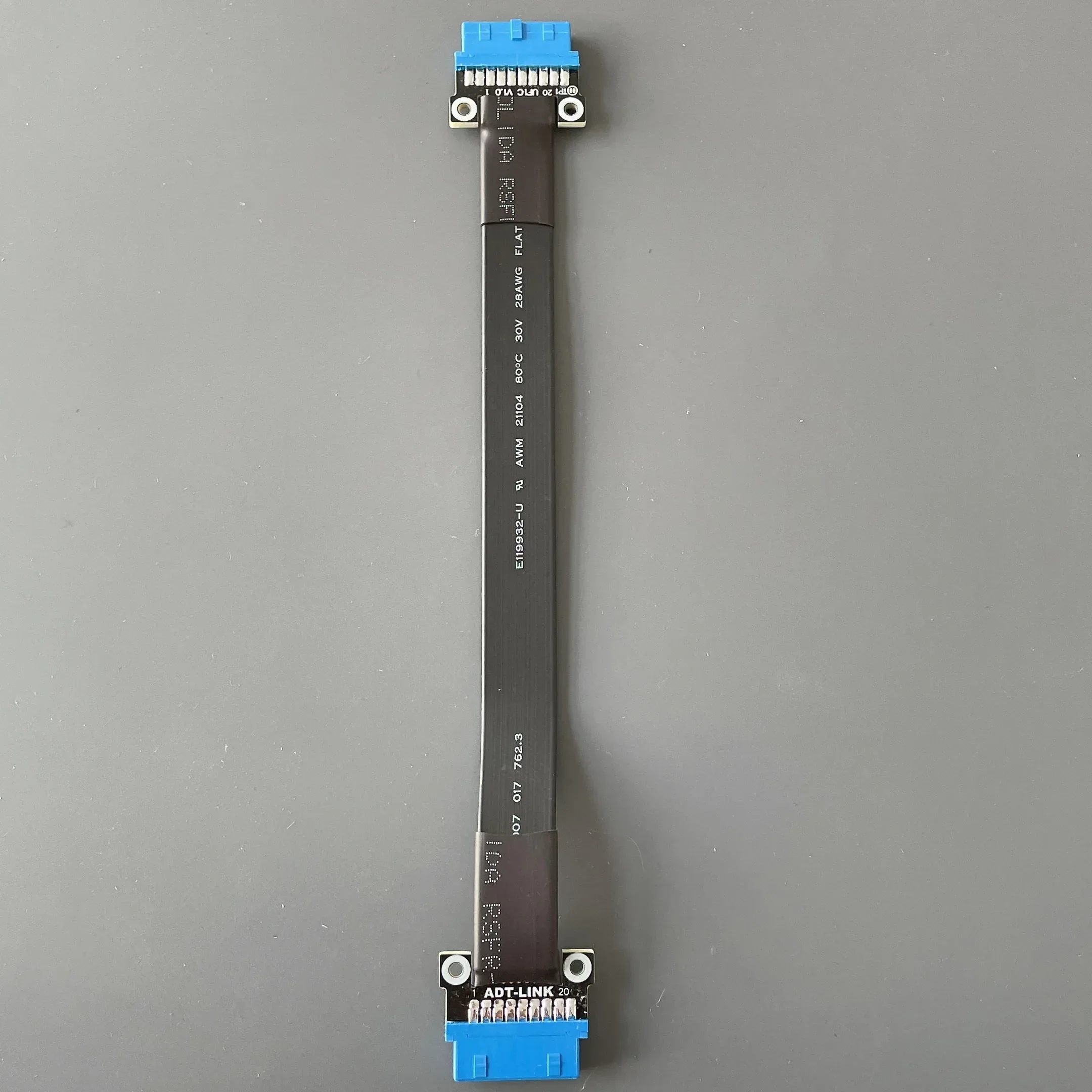

Toma real del producto:
Resumen de las cuestiones técnicas:
1.¿Se pueden dividir cables y conectores de PCB?
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
2.¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.
3.¿Existe algún blindaje EMI para el cable?
Sin escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
Descargar:
Para abrir archivos PDF 3D.Por favor usesoftware.
FTP: Los Ángeles
Descarga de archivos esquemáticos:
Descarga de archivos de modelo 3D STEP y PDF:

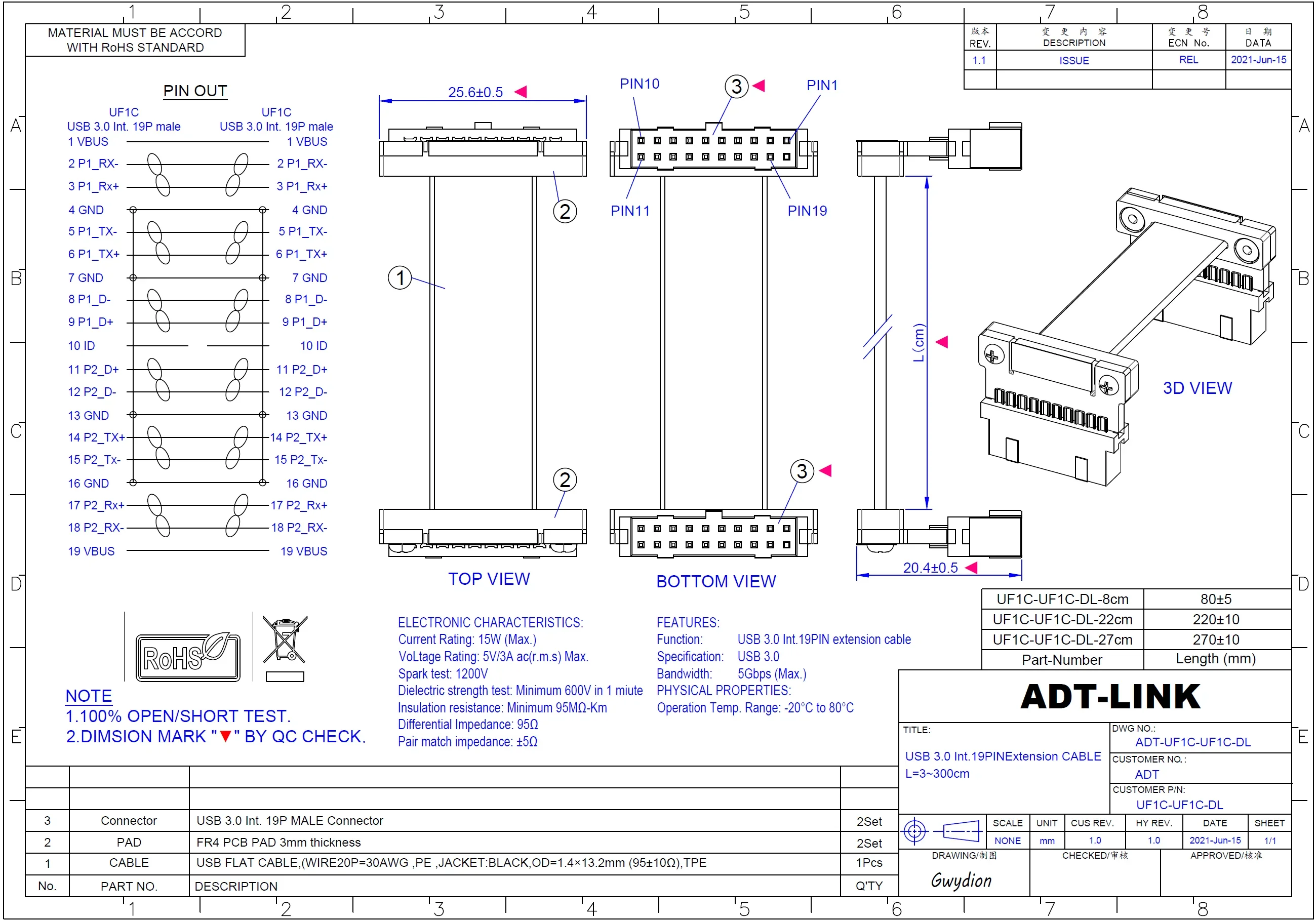

Descarga de especificaciones:
FTP: Hong Kong
Descarga de archivos esquemáticos:
Descarga de archivos de modelo 3D STEP y PDF:
