Descripción
CPU
Soporte para Intel de 7a/6a generación® Núcleo™ Procesadores i7/Intel® Núcleo™ Procesadores i5/Intel® Núcleo™ Procesadores i3/Intel® Pentio® procesadores/Intel® Celerón® procesadores en el paquete LGA1151
* Para Intel de séptima generación® Núcleo™ El soporte de procesadores necesita actualizar el BIOS más reciente.
El caché L3 varía con la CPU
(Consulte "Lista de soporte de CPU" para obtener más información).
Conjunto de chips
Intel® Conjunto de chips expreso H110
Memoria
2 x tomas DDR4 DIMM que admiten hasta 32 GB de memoria del sistema
* Debido a la limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño real de la memoria mostrada será menor que el tamaño de la memoria física instalada.
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DDR4 2400/2133 MHz
Compatibilidad con módulos de memoria ECC UDIMM 1Rx8/2Rx8 (funciona en modo sin ECC)
Soporte para módulos de memoria sin ECC UDIMM 1Rx8/2Rx8/1Rx16
(Consulte "Lista de soporte de memoria" para obtener más información).
Gráficos integrados
Procesador Gráfico Integrado - Intel® Soporte de gráficos HD:
1 x puerto D-Sub, compatible con una resolución máxima de 1920x1200@60 Hz
Memoria compartida máxima de 1024 MB
Audio
Realtek® CODEC de audio
Audio de alta definición
2/4/5,1/7,1 canales
* Para configurar audio de 7.1 canales, debe utilizar un módulo de audio en el panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio.
Soporte para salida S/PDIF
LAN
Realtek® Chip LAN GbE (1000/100 Mbit)
Ranuras de expansión
1 ranura PCI Express x16, que funciona a x16
(La ranura PCI Express x16 cumple con el estándar PCI Express 3.0).
2 x ranuras PCI Express x1
(Las ranuras PCI Express x1 cumplen con el estándar PCI Express 2.0).
Interfaz de almacenamiento
Conjunto de chips:
4 conectores SATA de 6 Gb/s
USB
Conjunto de chips:
4 x puertos USB 3.0/2.0 (2 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno)
6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores de E/S internos
1 conector de alimentación principal ATX de 24 pines.
1 conector de alimentación ATX de 12 V de 4 pines.
4 conectores SATA de 6 Gb/s
1 x encabezado del ventilador de CPU
1 x cabezal del ventilador del sistema
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado de salida S/PDIF
1 conector USB 3.0/2.0
2 x cabezales USB 2.0/1.1
1 x encabezado confiable del módulo de plataforma (TPM)
1 x puente CMOS transparente

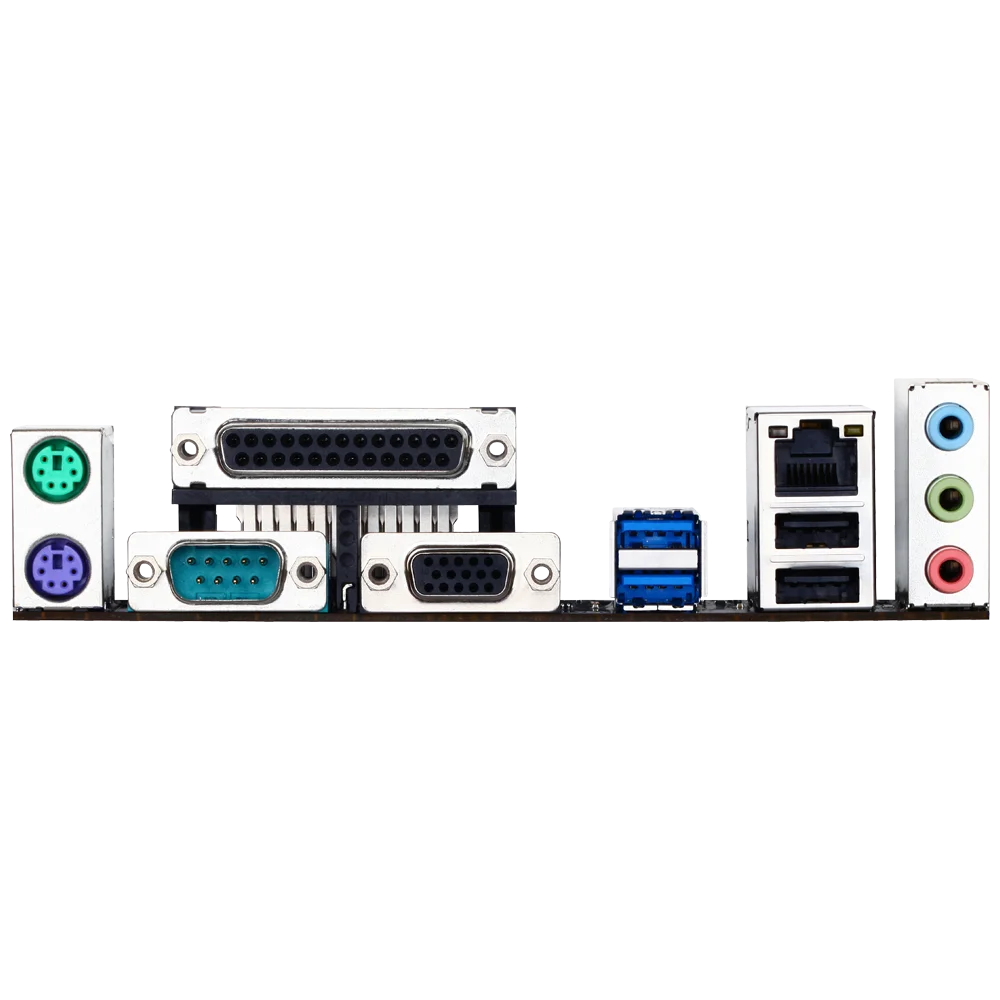

Conectores del panel trasero
1 puerto de ratón PS/2
1 puerto de teclado PS/2
1 x puerto paralelo
1 puerto serie
1 puerto D-Sub
2 puertos USB 3.0/2.0
2 puertos USB 2.0/1.1
1 puerto RJ-45
3 x conectores de audio (entrada de línea, salida de línea, entrada de micrófono)
Controlador de E/S
iTE® Chip controlador de E/S
Monitoreo H/W
Detección de voltaje del sistema
Detección de temperatura de CPU/sistema
Detección de velocidad del ventilador de CPU/sistema
Advertencia de sobrecalentamiento de CPU/sistema
Advertencia de fallo del ventilador de la CPU/sistema
Control de velocidad del ventilador de CPU/sistema
* La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
2 flashes de 64 Mbit
Uso del BIOS AMI UEFI con licencia
Soporte para DualBIOS™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para centro de aplicaciones
* Las aplicaciones disponibles en APP Center pueden diferir según el modelo de placa base.Las funciones admitidas de cada aplicación también pueden diferir según las especificaciones de la placa base.
@BIOS
EasyTune
Inicio rápido
Impulso del juego
Carga ON/OFF
Respaldo inteligente
Visor de información del sistema
Soporte para Q-Flash
Soporte para instalación Xpress
Software empacotrado
Norton® Seguridad de Internet (versión OEM)
cFosSpeed
Sistema operativo
Ventanas® 10 64 bits (para Intel de séptima generación® Procesadores)
Ventanas® 10 64 bits/ventanas® 8,1 64 bits/Ventanas® 7 32 bits / 64 bits (para Intel de sexta generación® Procesadores)
* Descargue la "Herramienta de instalación USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma
Factor de forma microATX; 22,6 cm x 17,4 cm
