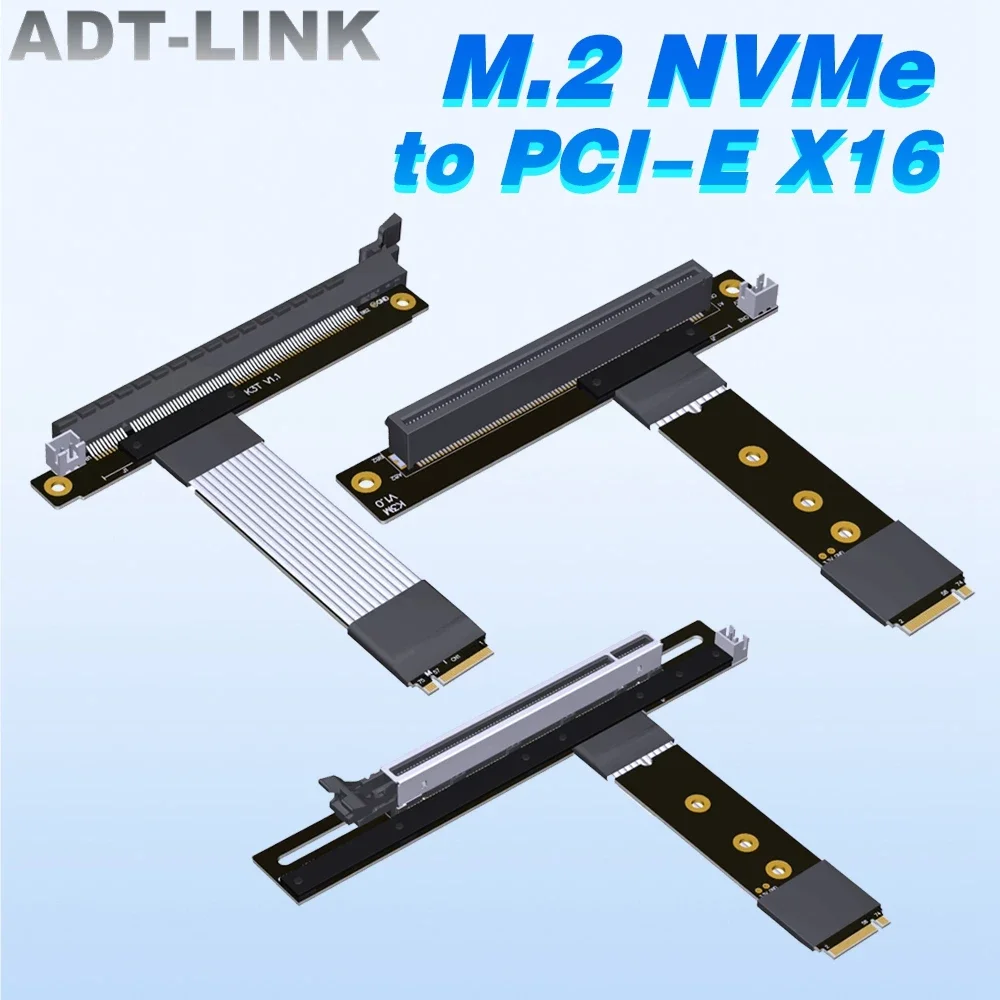

Cable elevador de extensión ADT-Link M.2 NVMe a PCI Express x16

Nombre de la marca: ADT-LINK

Nombre del producto: cable de extensión M.2 NVMe a PCIe x16

Modelo del producto: K43ST K43SM K43SP K43SW

Velocidad de transferencia: PCIe 4,0x4, gen4, 64G/BPS (máx.)

Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar

Aplicación: para tarjetas gráficas PCIe x16 Nvidia/AMD a M.2(ultra SSD, M-key) Extensión de ranura NVMe

Descripción del número de pieza:

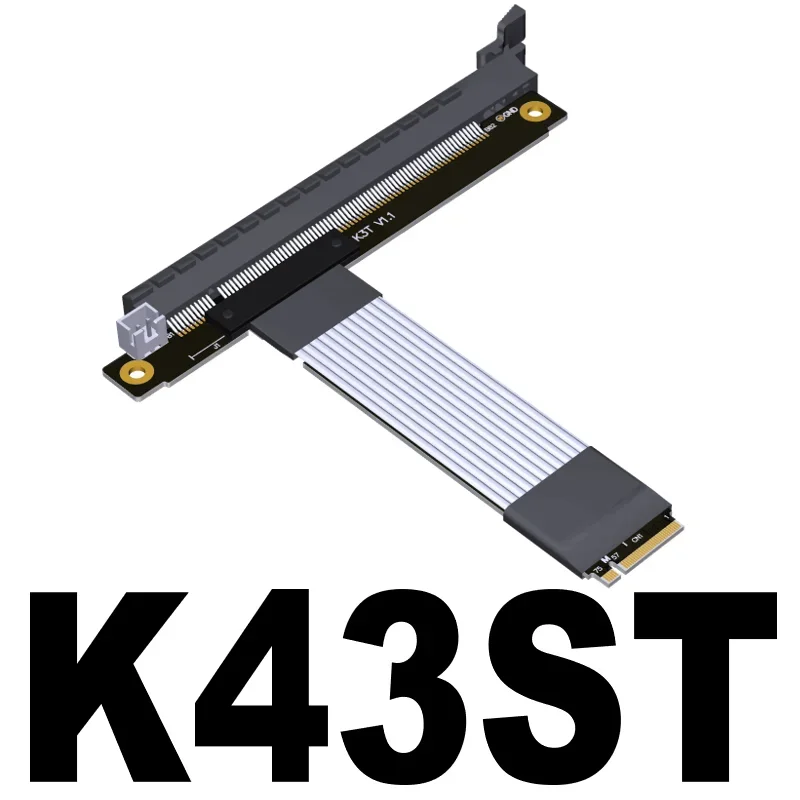

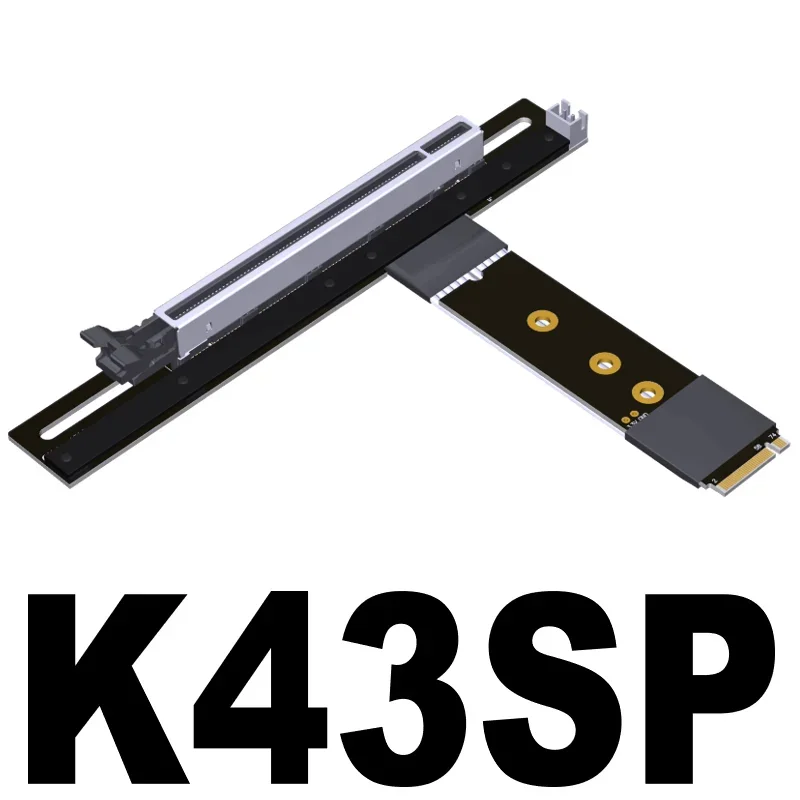

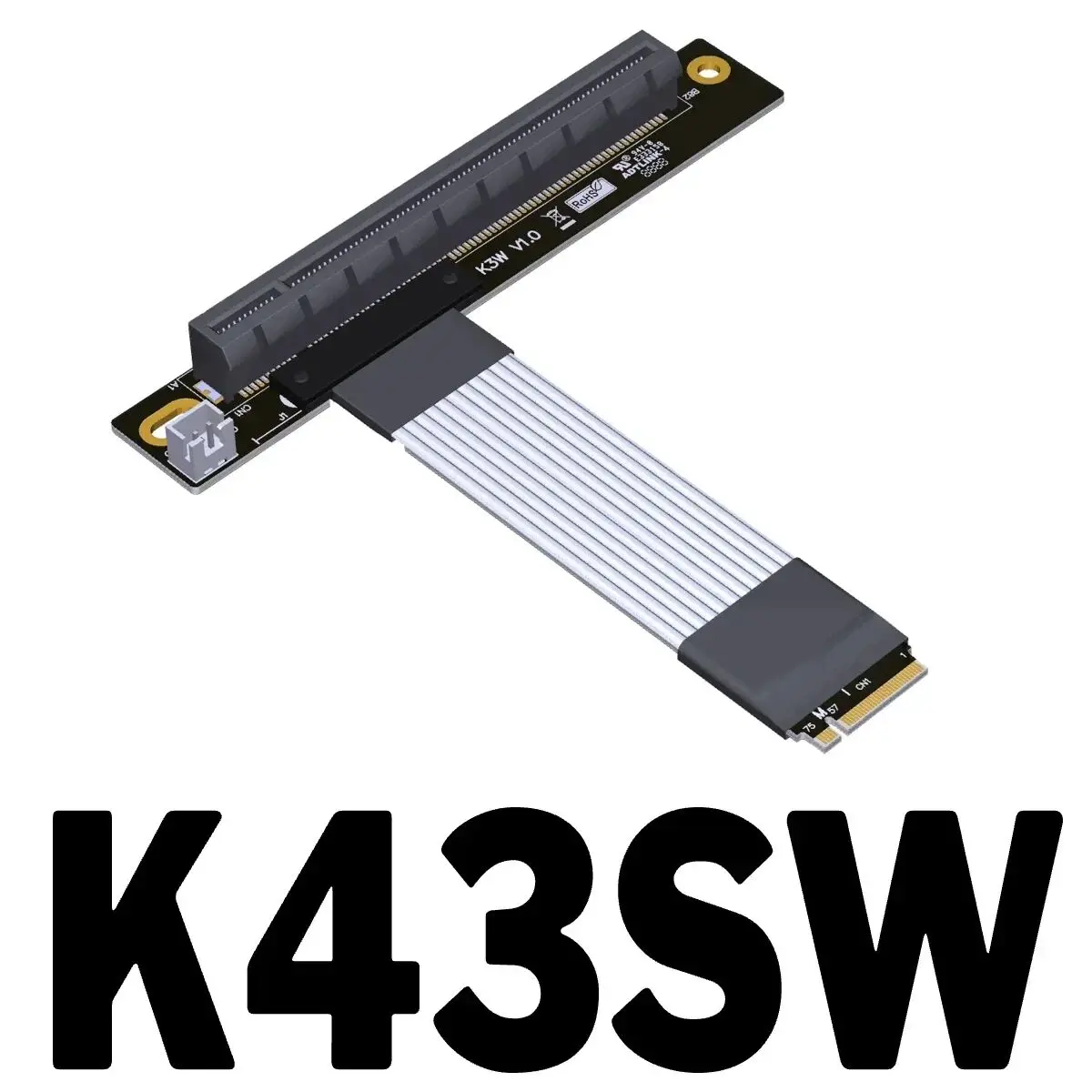

Número de pieza Descripción Ancho de banda (máx.) K43ST M.2 key-M NVMe a PCIe X4 turn Cables de extensión vertical de férula de 180 grados PCIe 4,0x4 (64G/BPS) K43SM Tecla M.2-M NVMe a PCIe X4 Cables de extensión de 90 grados PCIe 4,0x4 (64G/BPS) K43SW Tecla M.2-M NVMe a PCIe X4Cables de extensión de giro de 270 grados PCIe 4,0x4 (64G/BPS) K43SP Tecla M.2-M NVMe a PCIe X4 Versión de bloqueo de conector de cables de extensión de giro de 90 grados PCIe 4,0x4 (64G/BPS) K43SP + BK5 Tecla M.2-M NVMe a PCIe X4 Girar 90 grados cables de extensión conector versión de bloqueo con soporte negro PCIe 4,0x4 (64G/BPS) K43SP + WH5 Tecla M.2-M NVMe a PCIe X4 Versión de bloqueo de conector de cables de extensión de giro de 90 grados con soporte blanco PCIe 4,0x4 (64G/BPS) K43SP + BK6 Tecla M.2-M NVMe a PCIe X4 Girar 90 grados cables de extensión conector versión de bloqueo con soporte negro PCIe 4,0x4 (64G/BPS) K43SP + WH6 Tecla M.2-M NVMe a PCIe X4 Versión de bloqueo de conector de cables de extensión de giro de 90 grados con soporte blanco PCIe 4,0x4 (64G/BPS)

K43: M.2 NVMe a x16

SL SH SM SP: Gire 90 grados en ángulo recto; SF ST: Gire 180 grados en vertical

Descripción de la longitud del cable:

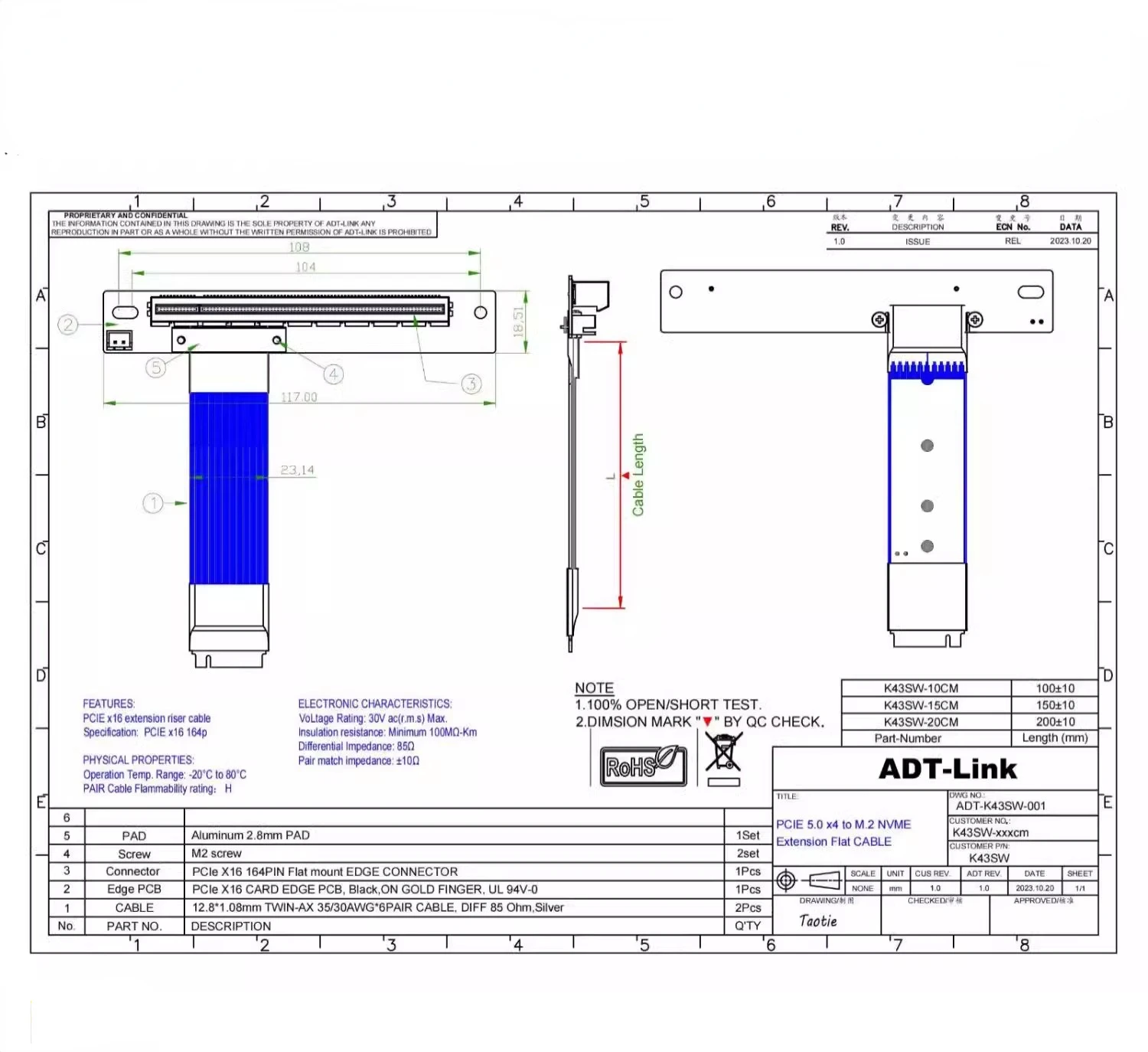

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB y el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

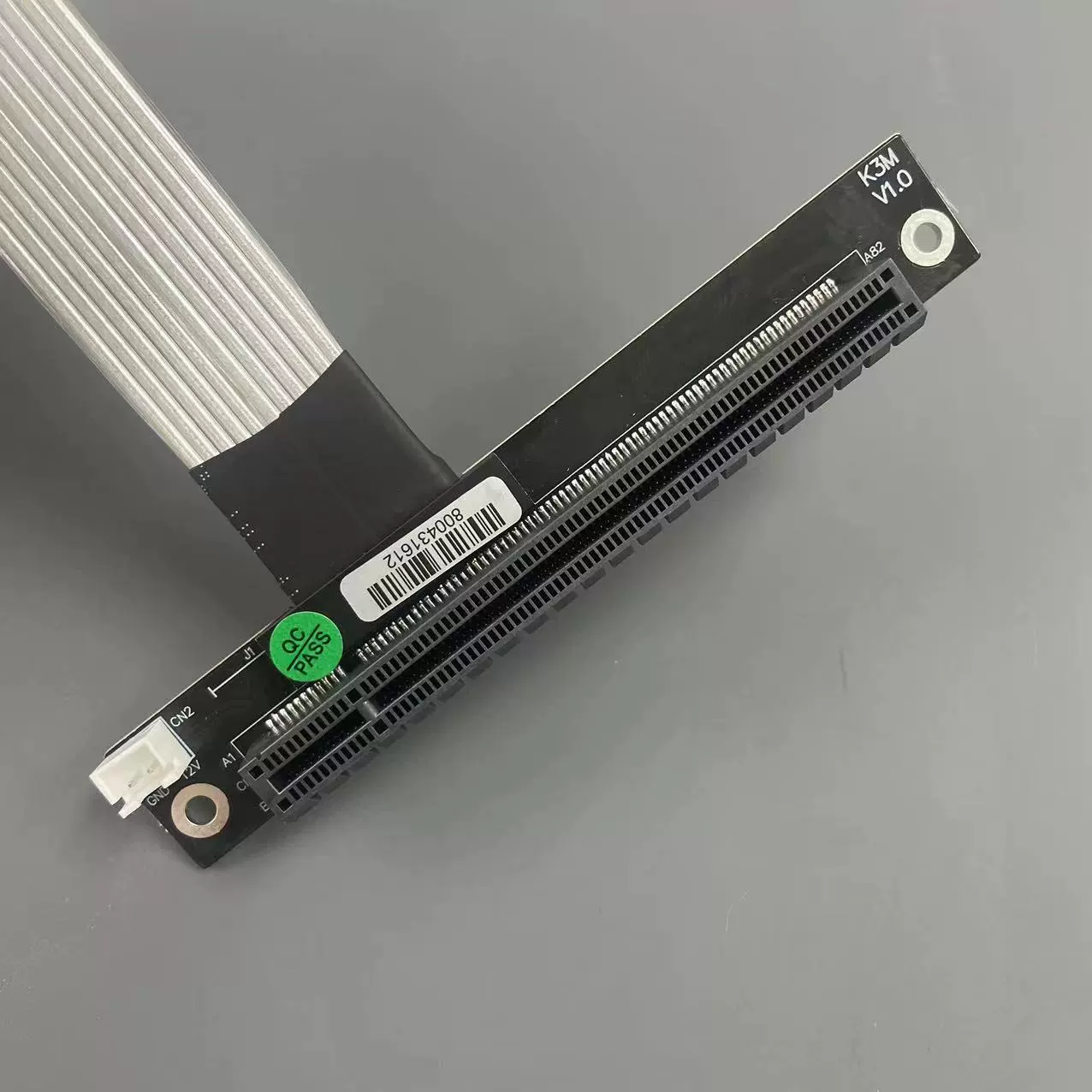

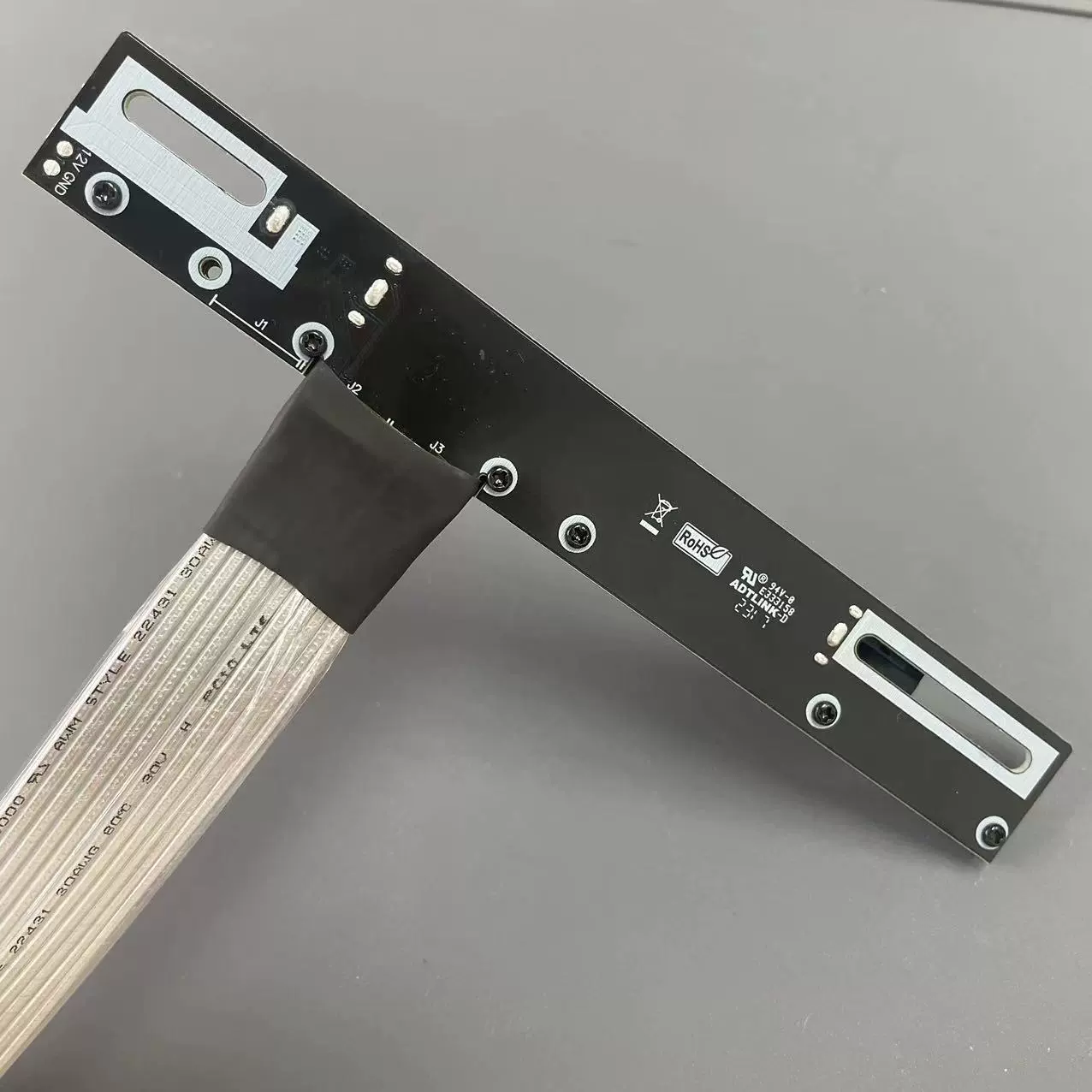

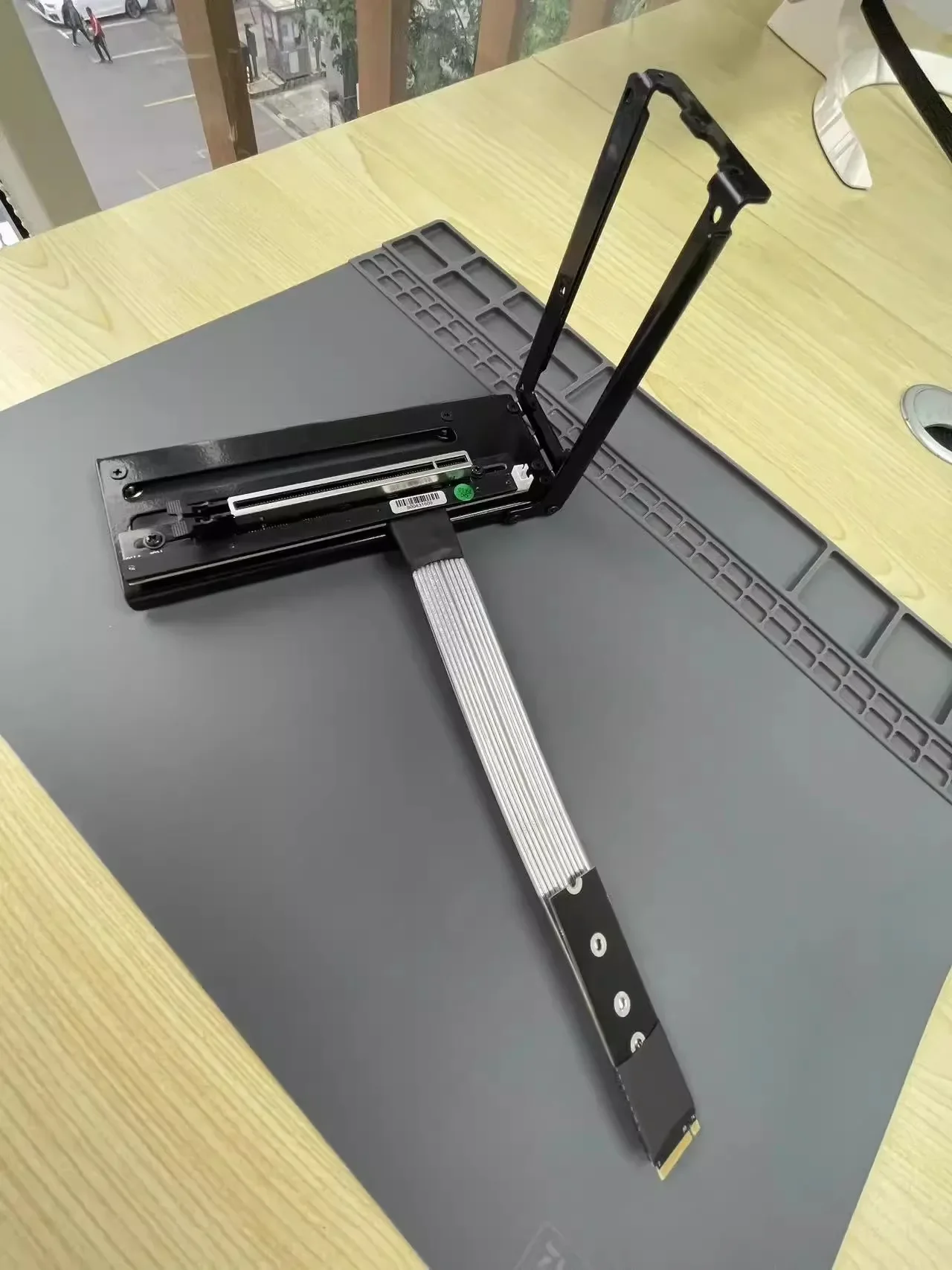

Foto:

Preguntas y respuestas:

¿Hay algún blindaje EMI para el cable?

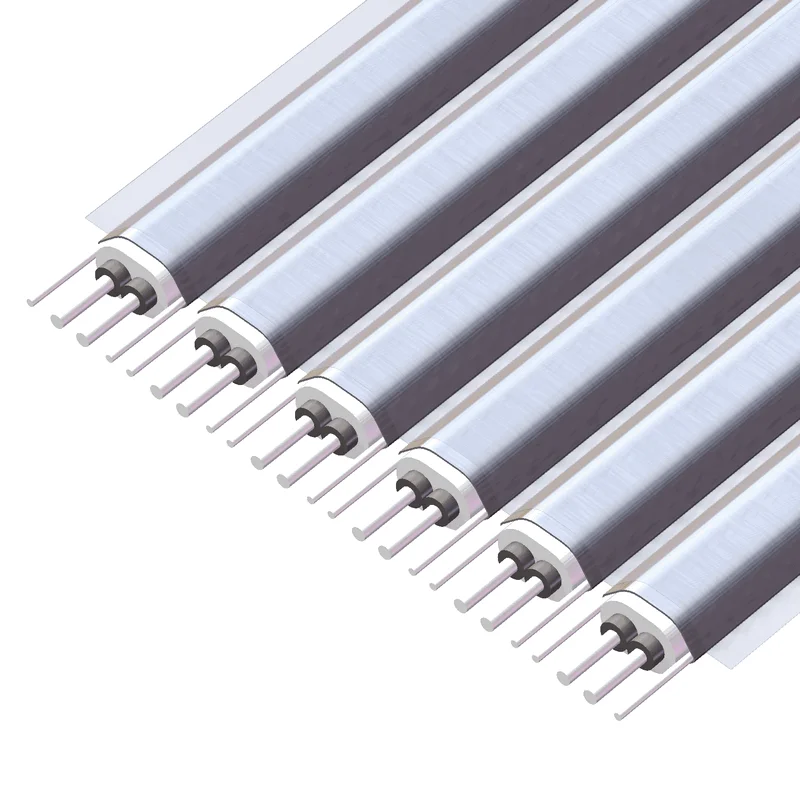

Con escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,1mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.

Descargar:

Para abrir archivos PDF 3D. Utilice Lector de Adobe DCSoftware.

FTP: Los Ángeles

Descarga de archivos 3D Step y 3D PDF http:// www. ADT. Link/descargar/ADT k43xx _ 3D. zip

Descarga de archivos esquemáticos http:// www. ADT. Link/download/ADT k43xx schematic.pdf

Descargar archivos de informe de prueba http:// www. ADT. Link/descargar/Cable ADT 24P 5,0 INFORME DE prueba.pdf

Especificación del cableDescargar archivos http:// www. ADT. Link/descargar/ADT-Cable 24P 5,0 especificación.pdf

FTP: Hong Kong

Descarga de archivos 3D Step y 3D PDF http:// www.adtlink.cn/download/ ADT k43xx _ 3D. zip

Descarga de archivos esquemáticos http:// www.adtlink.cn/download/ ADT k43xx schematic.pdf

Descargar archivos de informe de prueba http:// www.adtlink.cn/download/ ADT-cable 24p 5,0 INFORME DE prueba.pdf

Descarga de archivos de especificación de cable http:// www.adtlink.cn/download/ adt-cable 24p 5,0 especificación.pdf
