Descripción

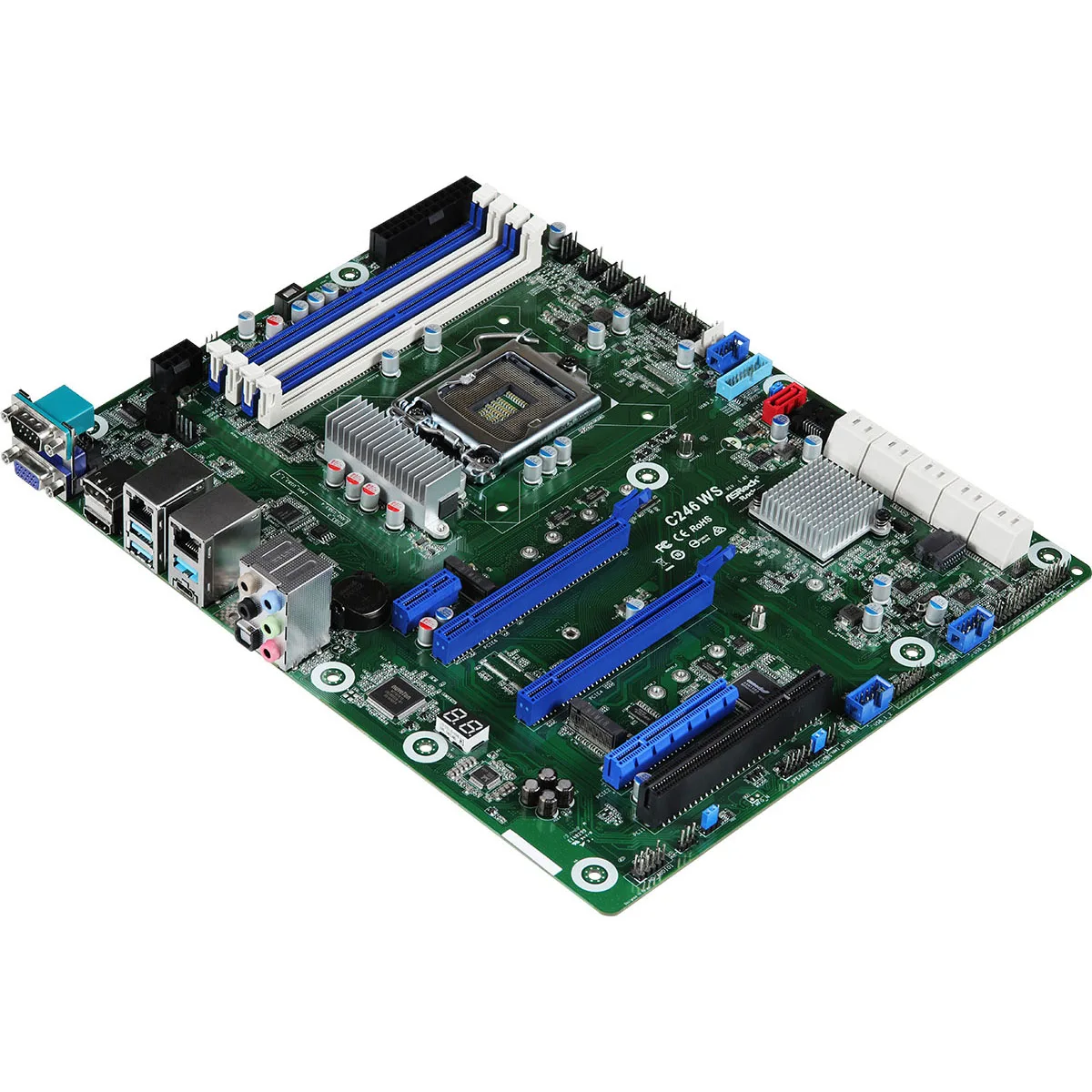

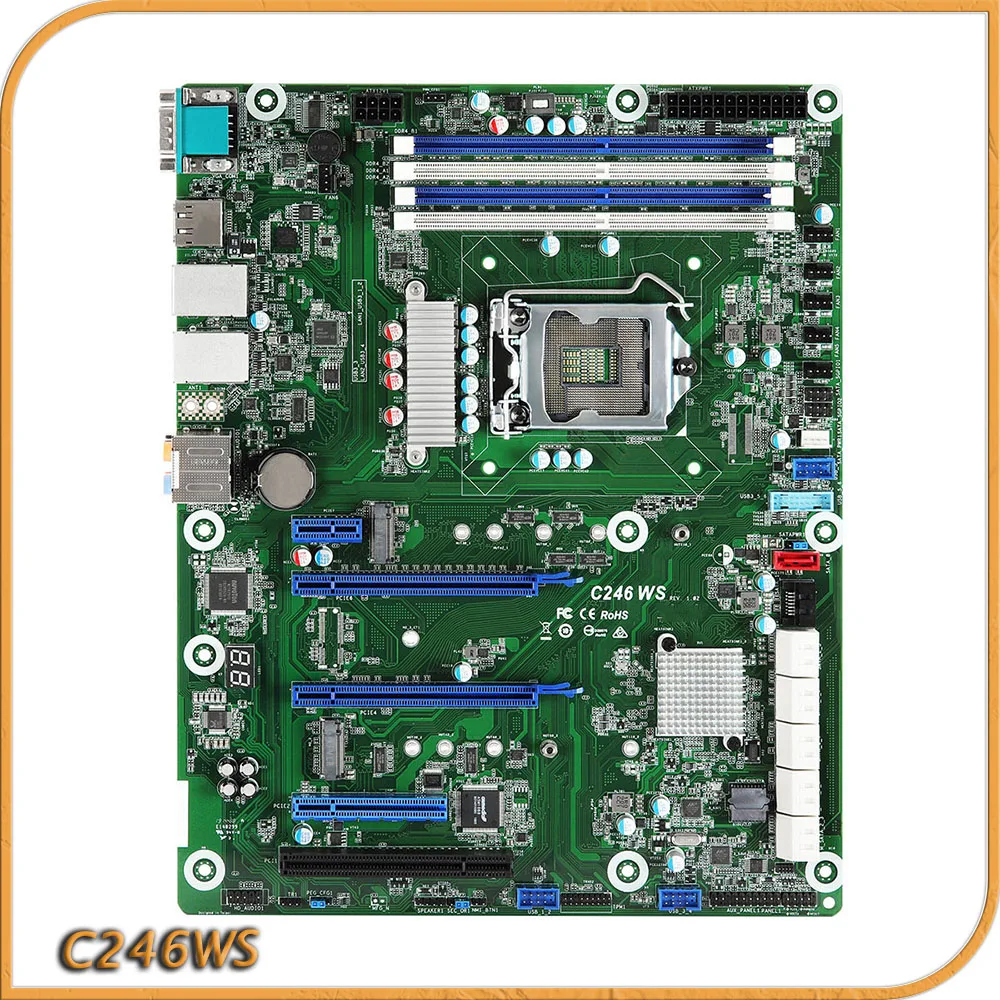

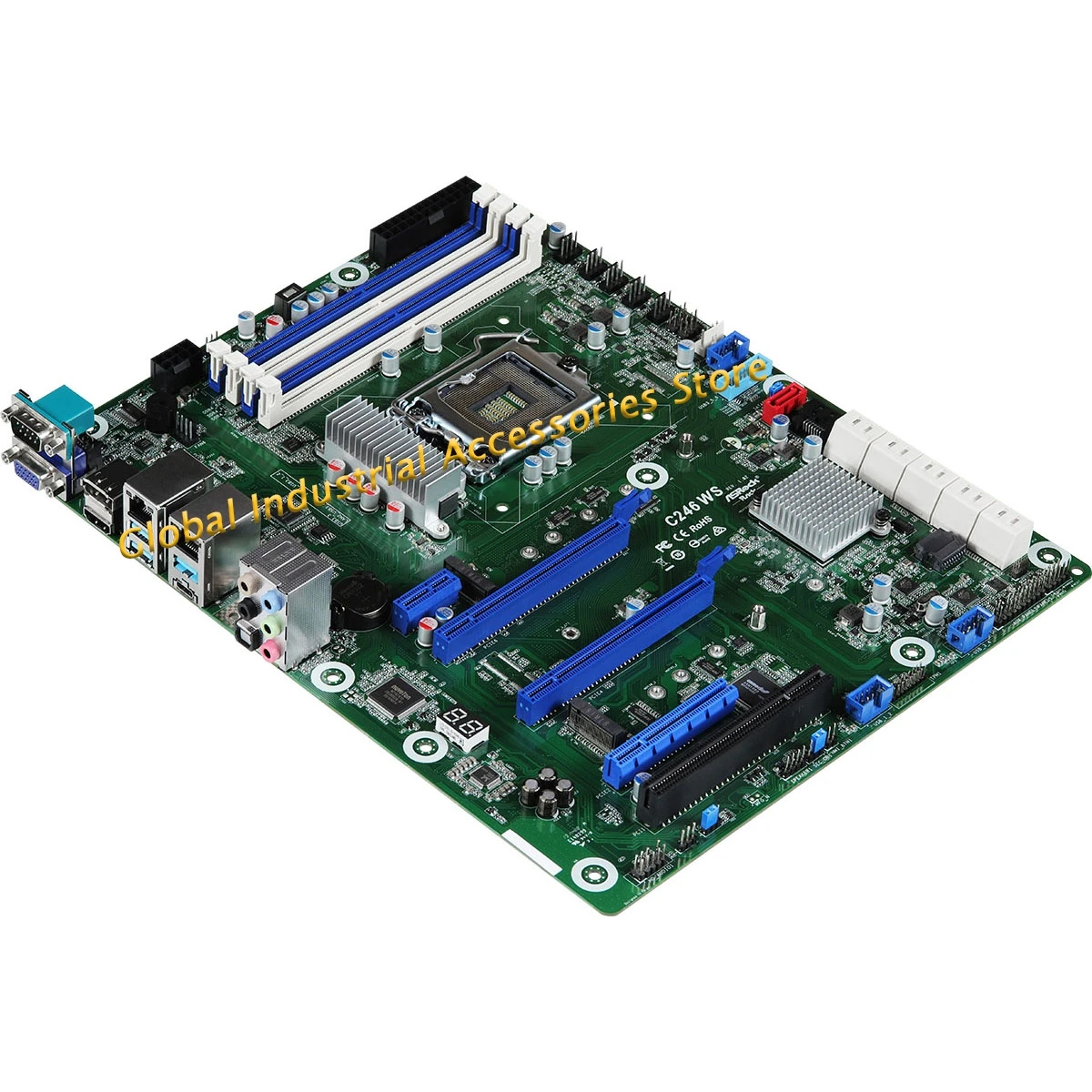

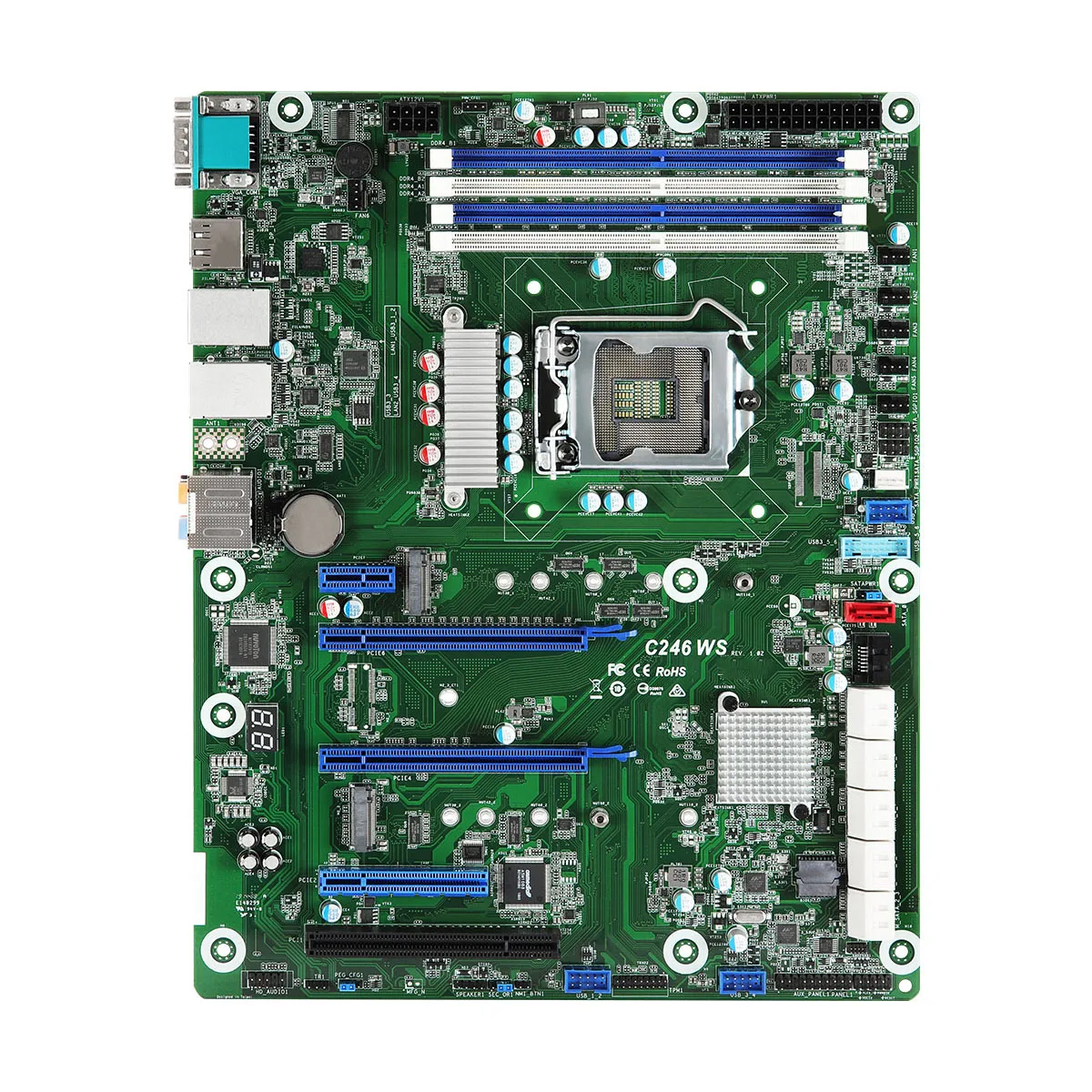

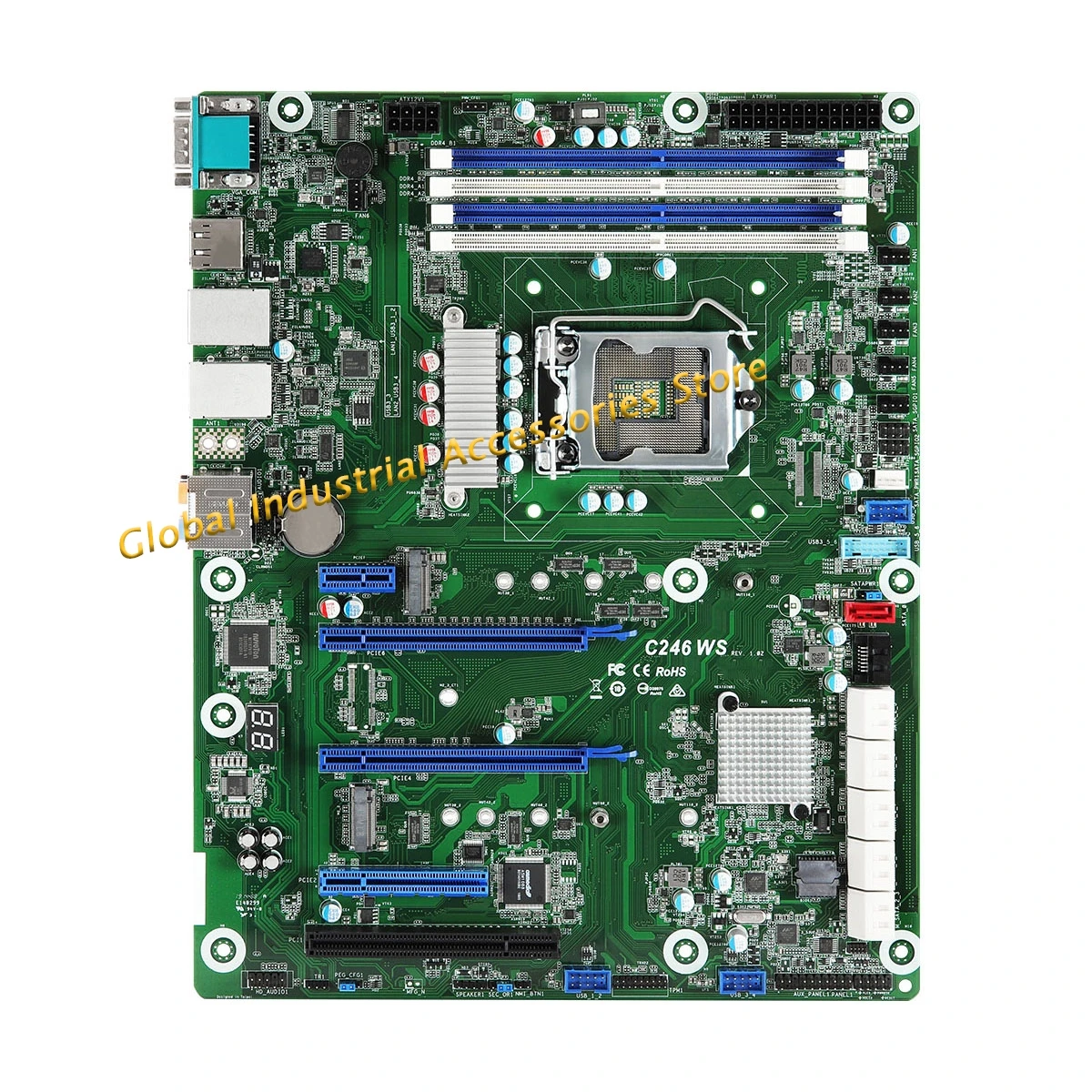

Para placa base de estación de trabajo de CPU Asrock Rack C246WS LGA1151Xeon E-2100
物理信息
型式
- ATX
尺寸
- 12” x 9,6” (305 mm x 244 mm)
处理器系统
CPU
- Soporta Intel®Xeon®Procesadores serie E-2100
插槽
- Zócalo único LGA1151
芯片组
- Intel®C246
系统内存
容量
类型
每个DIMM支持的DIMM尺寸
- ECC y no ECC UDIMM: 4GB, 8GB, 16GB, 32GB
*Soporte futuro para 32 GB a través de una actualización de BIOS en octubre
Frecuencia DIMM
电压
- 1,2 V
扩展插槽
PCIe x 16
PCIe x 8
- SLOT2: PCIe x8 (PCIe3.0 x4)**M2_2 compartido con SLOT2
PCIe x 1
- SLOT7: PCIe3.0 x1
PCI
- SLOT1: PCI
存储
SATA控制器
- Intel®C246: 8 x SATA3 6.0 Gb/s, compatible con RAID 0, 1, 5, 10
额外存储控制器
- Marvell SE9172: 4 x SATA3 6.0 Gb/s, compatible con RAID 0, 1, 5, 10
以太网
接口
- 1000 /100 /10 Mbps
网络控制器
- 2 x RJ45 GLAN por Intel®i210 + Intel®i219LM
- Soporta Wake-On-LAN
- Soporta Ethernet 802.3az de bajo consumo
- Admite LAN dual con función de Teaming
- Soporta PXE
功能
显示
控制器
- CPU pGFX
音頻
音频编解码器
- Realtek ALC892

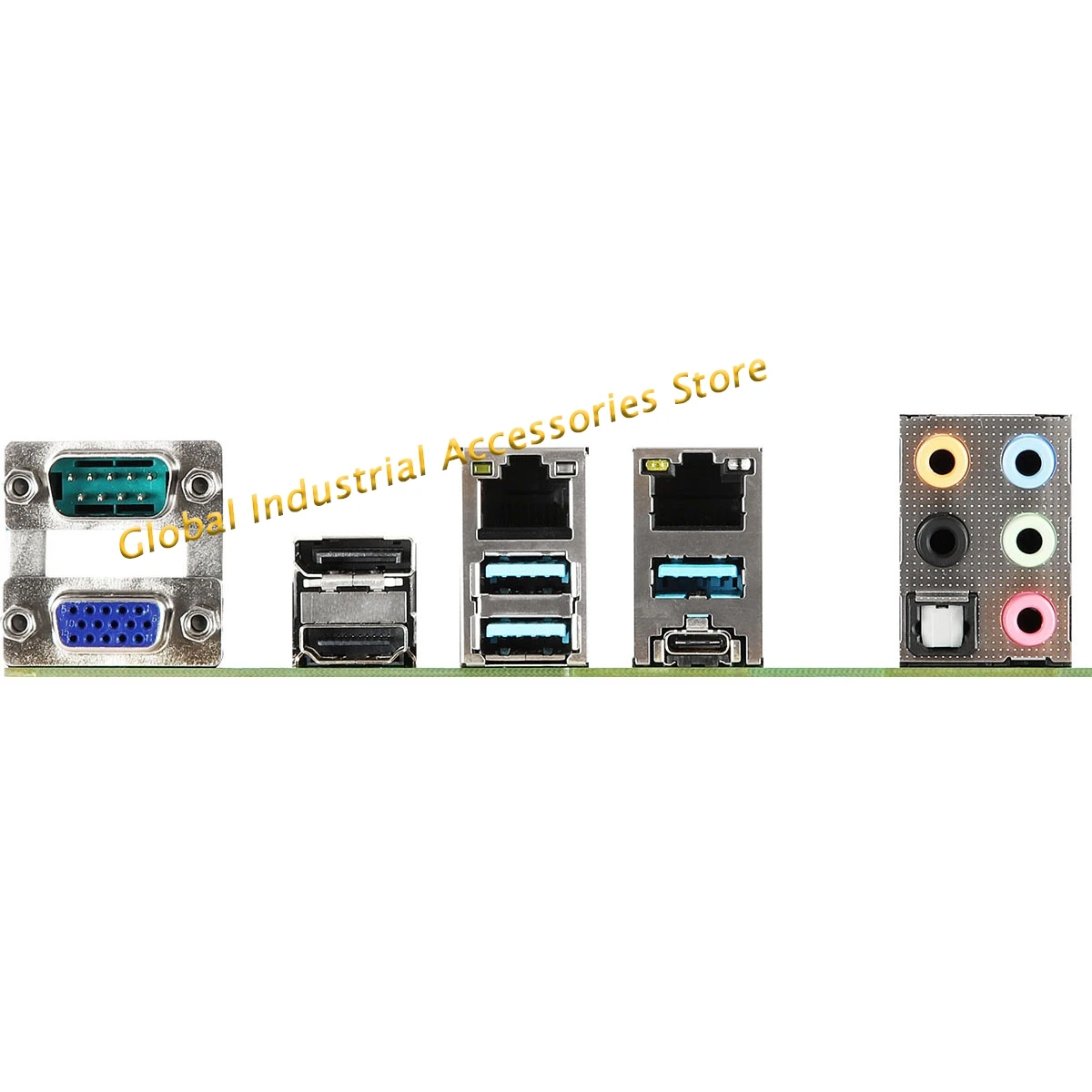

后侧面板E/S接口
HDMI
- 1
VGA接口
- 1 x Sub D
USB 3.2接口
- 3 x puertos TypeA + 1 x puertos TypeC
网络接口
串口
- 1
Pantalla接口
- 1
音頻
- 1 (5+1 jack)
内置接口
DOM SATA
- 1 (compartido con M.2)
M.2
- M2_1: (2230/2242/2260/2280/22110, compatible con PCIE3.0(X4)/SATA3)
- M2_2: (2230/2242/2260/2280/22110, compatible con PCIE3.0(X4))
- M2_3 (BTO): (2230, antena WiFi/BT)
辅助面板接头
- 1 (incluye intrusión del chasis, LED LAN frontal)
TR1接口
- 1
TPM接口
- 1
蜂鸣器
- 1
风扇接口
- 6 ventiladores
ATX电源
- 1 (24 pines) + 1 (8 pines)
USB 3.2 (Gen1)连接头
- 1 (compatible con 2 puertos USB 3.0)
USB 2.0连接头
- 3 (admite 6 puertos USB 2.0)
Encabezado NMI
- 1
前面板
- 1 (RST, PWRBTN, HDDLED, PWRLED)
前置音频面板
- 1
扬声器
- 1 (4 pines)
Encabezado SGPIO
- 2
CMOS transparente
- 1 (almohadilla corta)
板载LED
Puerto 80 LED
- 1
系统BIOS
BIOS类型
- BIOS legales AMI UEFI de 256 Mb
BIOS功能
- Plug and Play (PnP)
- Eventos de despertar del cumplimiento de ACPI 2.0
- Soporte SMBIOS 2.8.0
- Flash instantáneo en rack ASRock
硬件监控
温度
风扇
电压
- Monitoreo de voltaje: +12V, +5V, +3,3V, CPU Vcore, VCCM, VCCIO, VCCSA, VCCST_SFR, V1.0M, 3VSB
支持操作系统
操作系统
Microsoft®Ventanas®
- Ventanas®10 (64 bits)
Linux
- RedHat Enterprise Linux Server 8.1 (64 bits)/ 6,9 (64 bits)/ 7,4 (64 bits)
- SUSE Enterprise Linux Server 11 SP4 (64 bits) / 12 SP3 (64 bits)
- Ubuntu 16.04 (64 bits)/ 18.04 (64 bits)
Virtual
- VMWare®ESXi 6.5 u1
*Consulte nuestro sitio web para conocer la lista de soporte del sistema operativo más reciente.*Ubuntu 16.04(64 bits)/18.04 (64 bits) Intel®El modo Raid solo admite UEFI BOOT*El modo Marvell RAID no admite la instalación del sistema operativo Linux*En RedHat Enterprise Linux Server 7,4 (64 bits), desactive el controlador Marvell 9172 en el BIOS.
使用环境
温度
Temperatura de funcionamiento: 10 ° C ~ 35 ° C / Temperatura sin funcionamiento: -40 ° C ~ 70 ° C
规格更改时恕不预先通知。
