Descripción
Características:

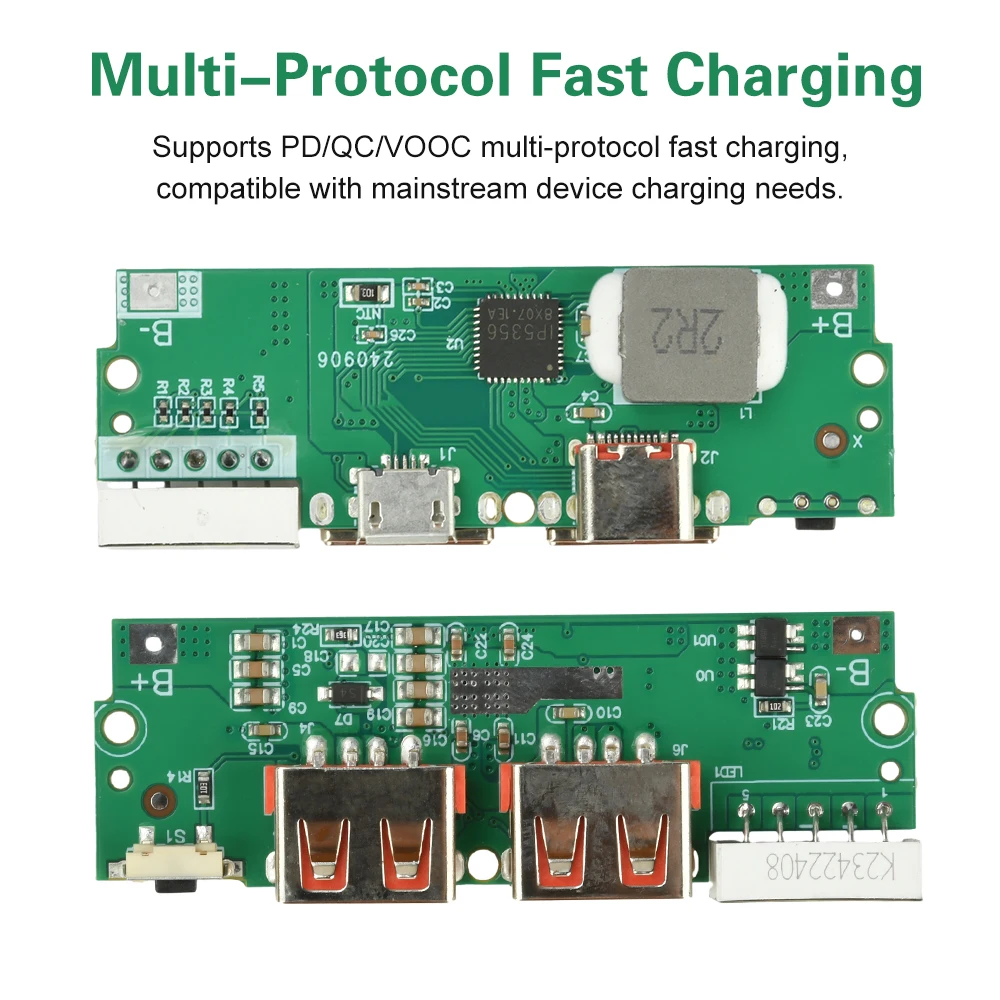

1.Admite carga rápida multiprotocolo PD/QC/VOOC, compatible con las necesidades de carga de dispositivos convencionales

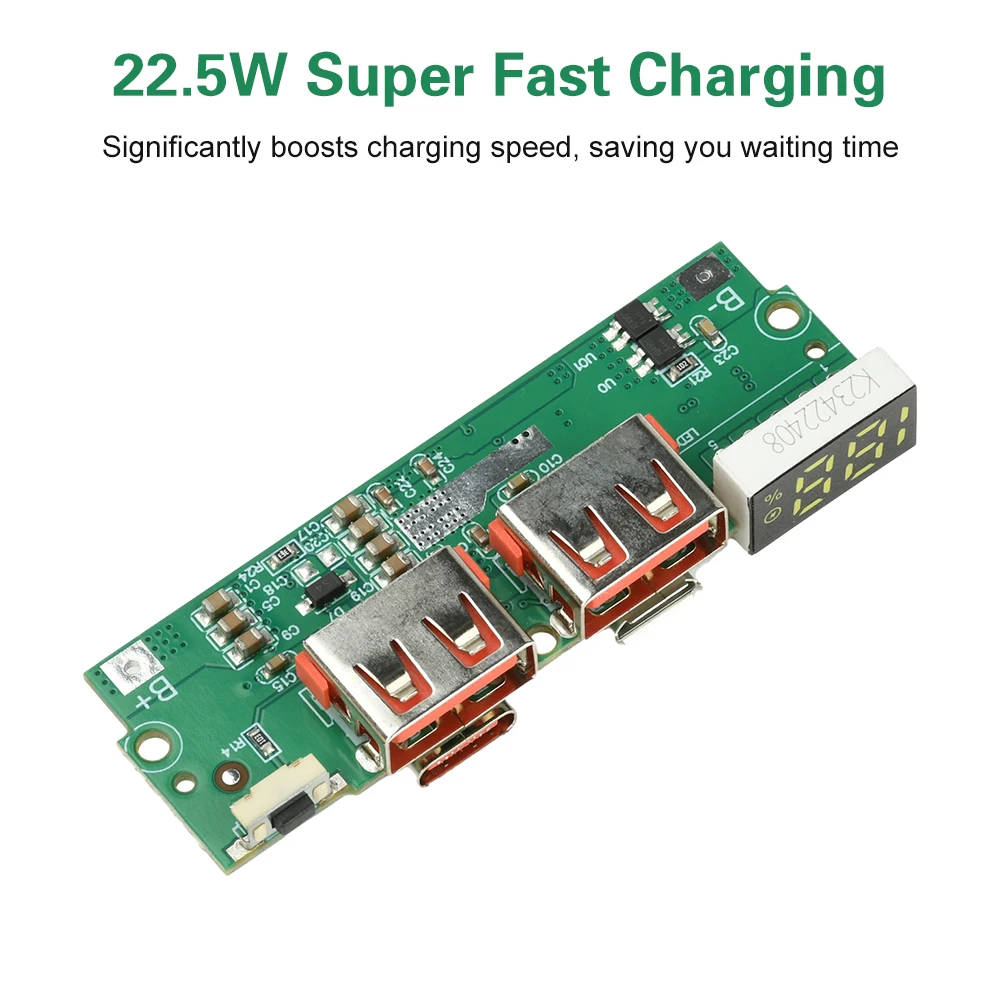

2.Salida de carga ultrarrápida de 22,5 W, aumenta significativamente la velocidad de carga para ahorrar tiempo de espera

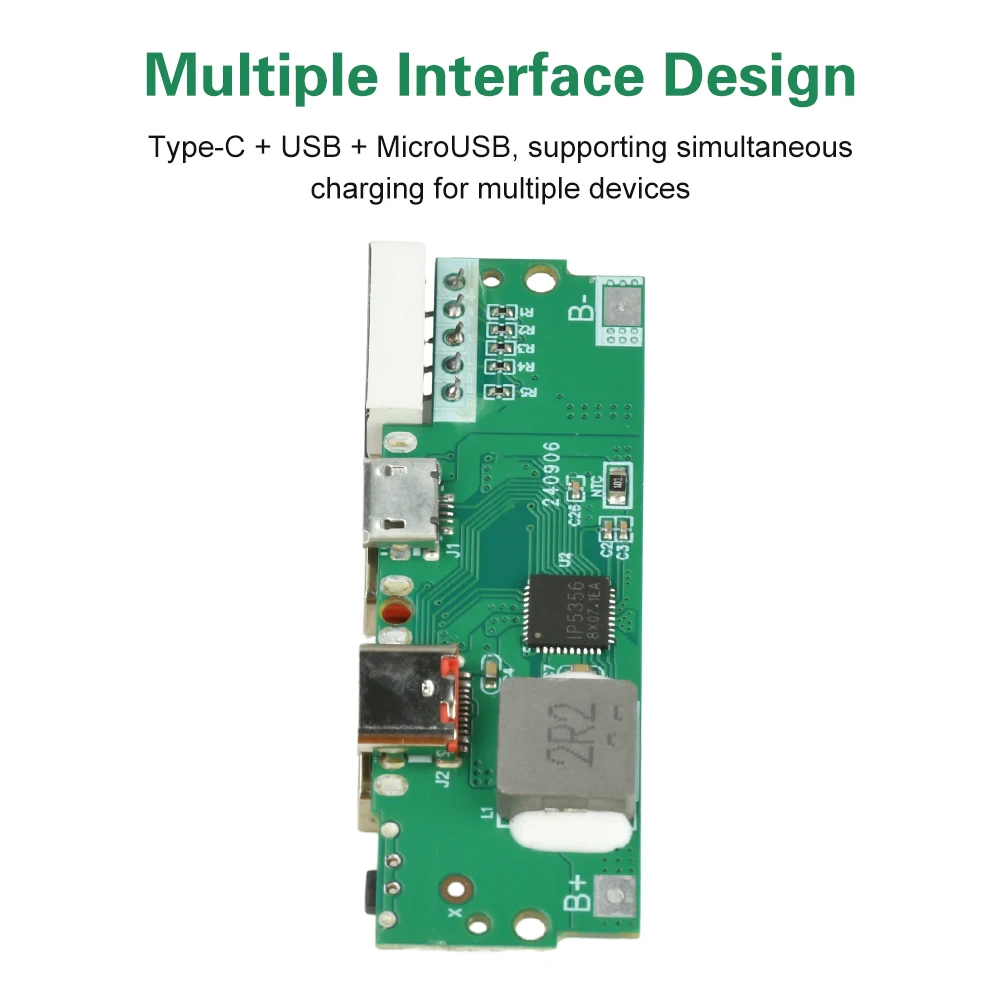

3.Diseño de interfaz múltiple: tipo C + USB + Micro USB, admite carga simultánea de múltiples dispositivos

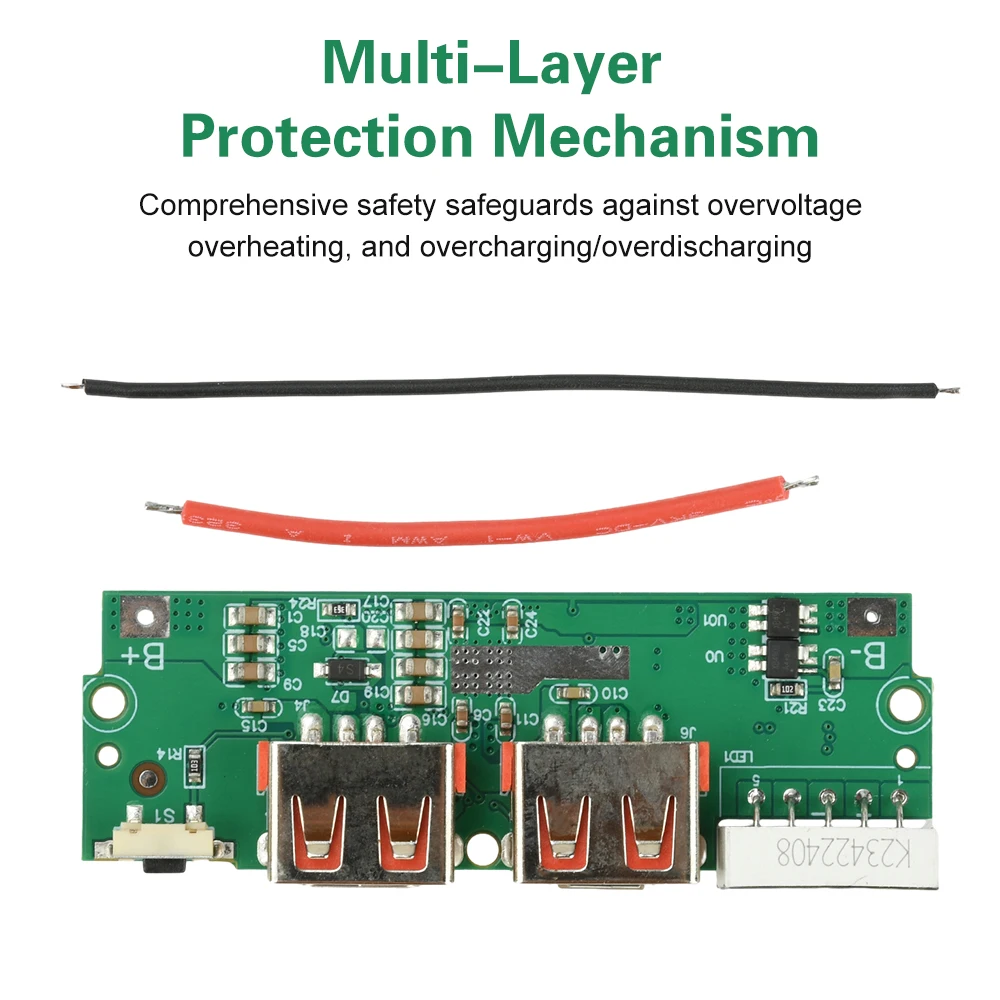

4.Mecanismos de protección múltiple integrados: protección de seguridad integral contra sobretensión, sobrecalentamiento y sobrecarga/descarga

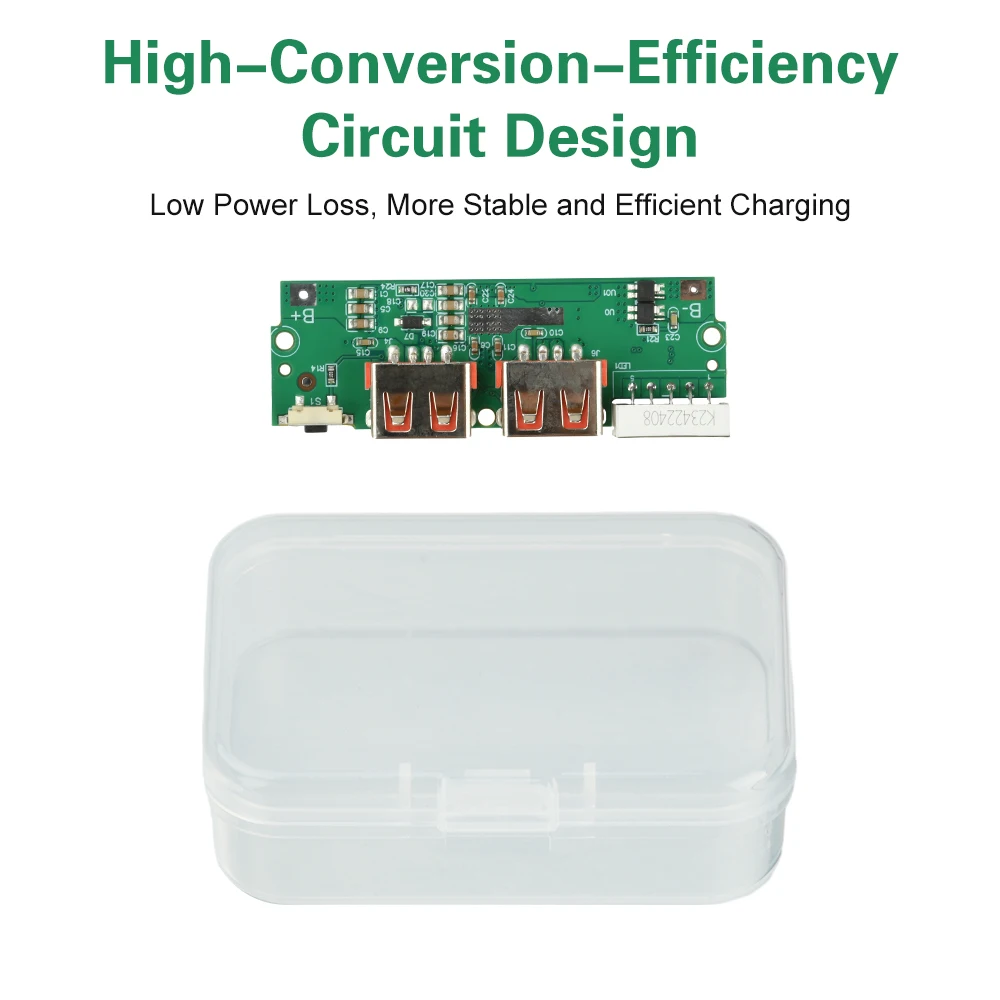

5.El diseño del circuito de alta eficiencia de conversión minimiza la pérdida de energía para una carga estable y eficiente

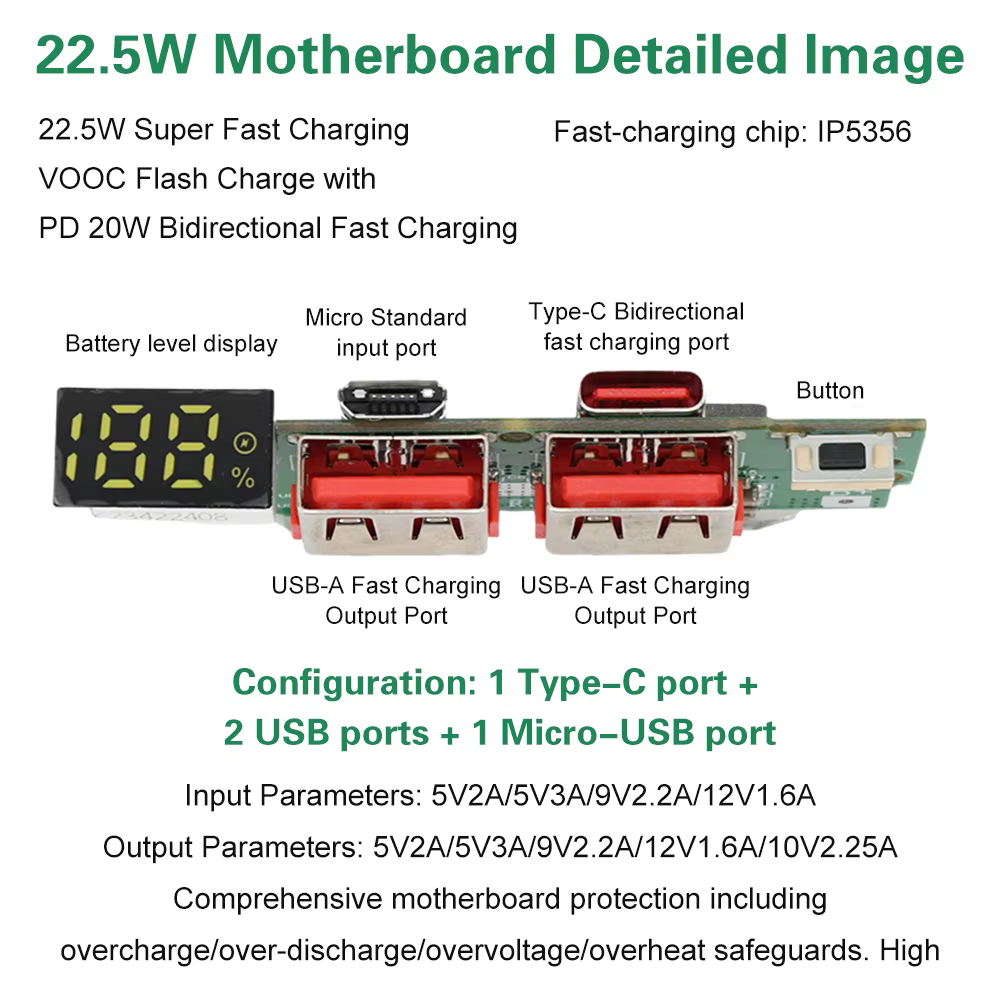

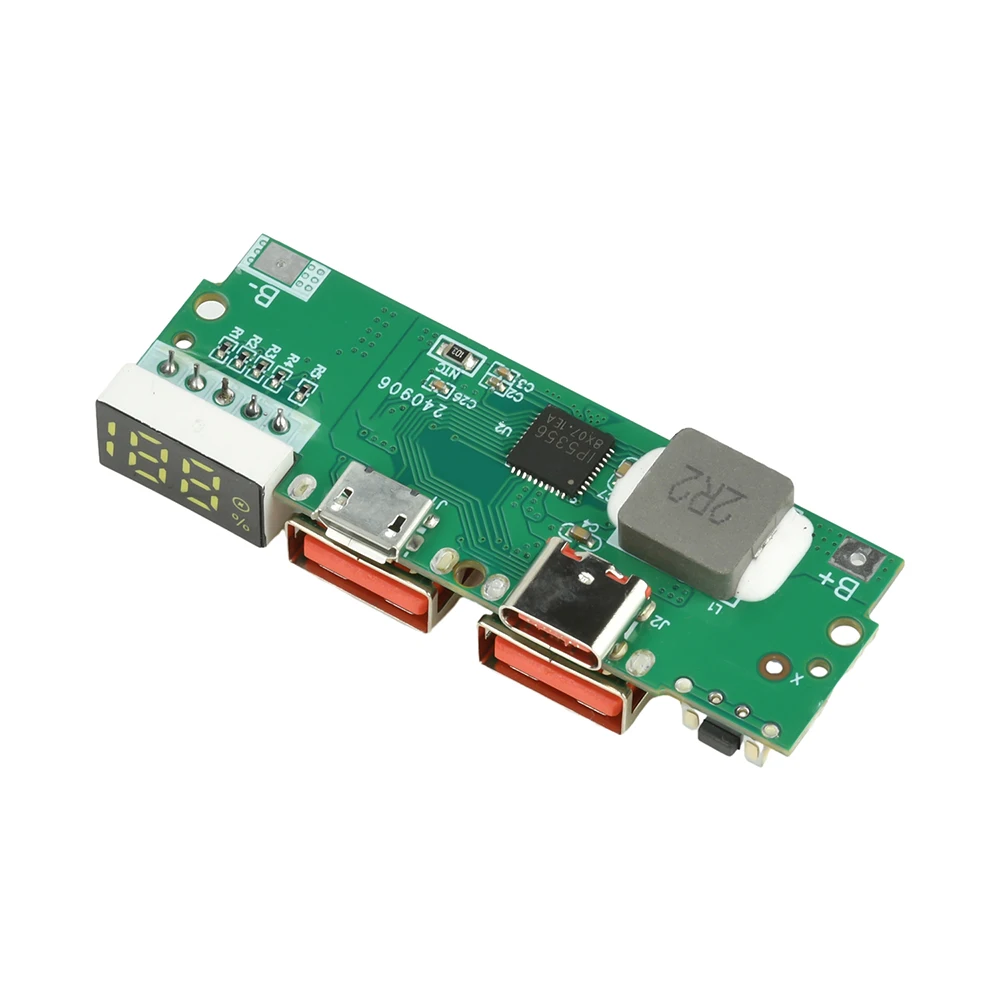

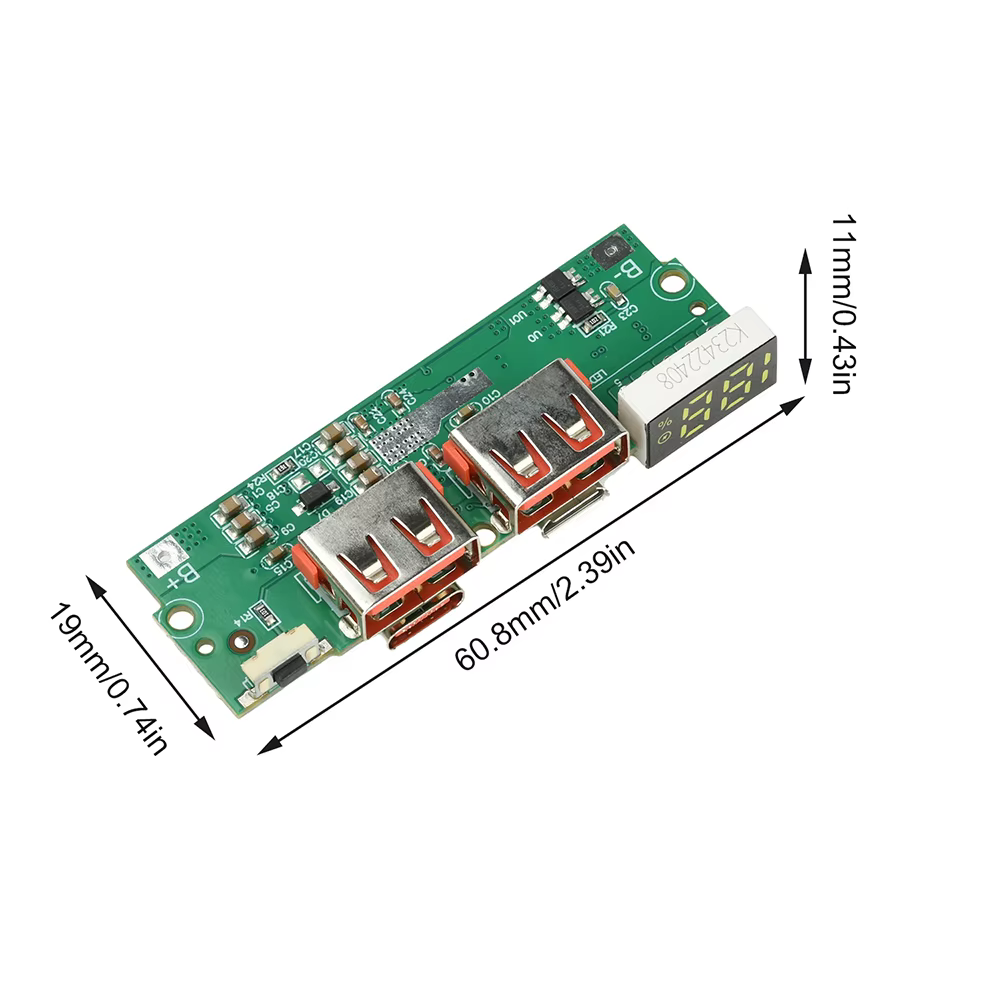

Nombre del producto: Módulo de carga rápida de 22,5 W
Chip de carga rápida: IP5356
Parámetros de entrada: 5V2A/5V3A/9V2.2A/12V1.6A
Parámetros de salida: 5V2A/5V3A/9V2.2A/12V1.6A/10V2.25A

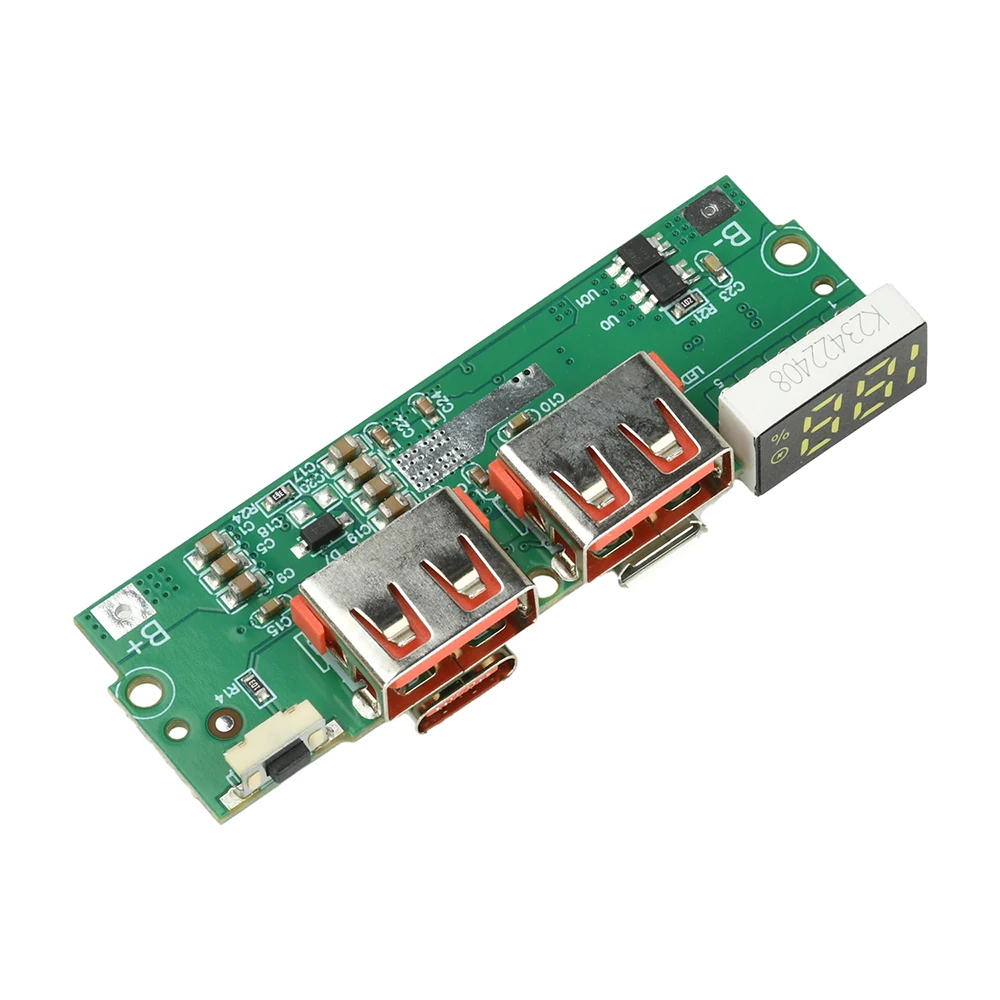

Interfaces: 1 puerto tipo C + 2 puertos USB + 1 puerto micro USB
Protocolos: PD, QC, Apple, FCP, SCP, VOOC, etc.
Pantalla: pantalla LED
Características: Protección integral de la placa base que incluye protecciones contra sobrecarga/sobredescarga/sobretensión/sobrecalentamiento.Alta eficiencia de conversión con salida de corriente y voltaje estables.
Nota: 22,5 W admite el protocolo de carga flash VOOC.La carga rápida bidireccional funciona con el protocolo PD 20W.La salida multipuerto simultánea no admite carga rápida.
1.Al recibir la placa base, primero conecte el cable de carga para realizar pruebas de entrada.Observe el estado de la pantalla y confirme que la pantalla se ilumina antes de continuar con la soldadura.
2.Para un funcionamiento normal, los cables de la batería deben soldarse directamente.Las conexiones mediante torceduras de cables, pinzas de cocodrilo o clips de resorte pueden causar un suministro de energía insuficiente, lo que afecta la carga/descarga.Asegure una protección de aislamiento adecuada para los terminales de la batería para evitar el contacto accidental con la placa base durante el uso, lo que podría causar daños.

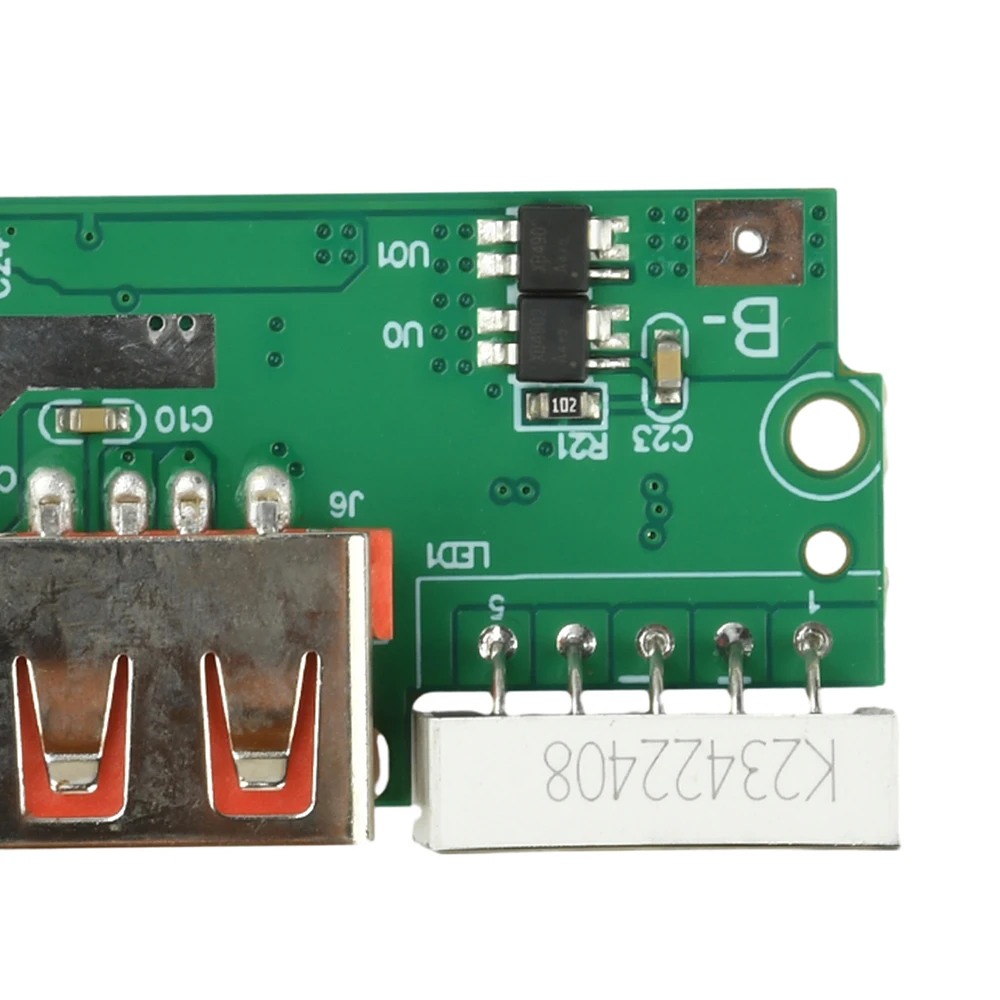

3.Conecte el terminal positivo de la batería al pin B+ de la placa base y el terminal negativo al pin B.No invierta la polaridad.La inversión quemará la placa base; Los circuitos integrados quemados mostrarán rastros visibles.Este daño se produce únicamente por conexión inversa o contacto accidental.
4.Utilice únicamente baterías de litio ternarias de 3,7 V.Las baterías de fosfato de hierro y litio no son compatibles.Conecte las baterías en paralelo, no en serie.La conexión en serie crea un voltaje excesivo que quemará la placa base.
5.La placa base incorpora protección incorporada.Las baterías soldadas no requieren placa de protección adicional.Las placas de protección de la batería imponen límites de corriente; Exceder estos límites provocará una desconexión de salida.

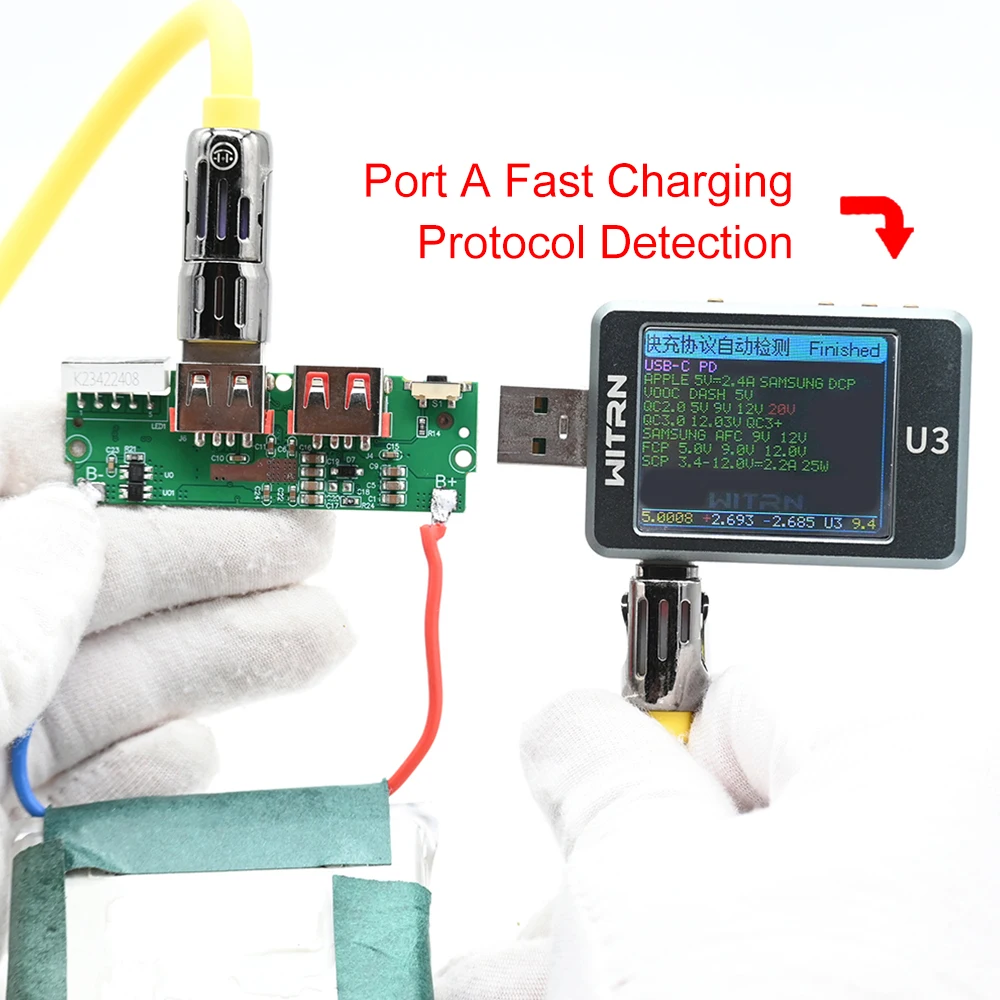

1.Respecto a la activación de la carga rápida de los teléfonos: Los protocolos de carga rápida del teléfono se clasifican como público o propietario.Esta placa base emplea un chip de carga rápida inteligente compatible con los principales protocolos de carga rápida públicas, compatible con la carga rápida para varias marcas de teléfonos.Antes de realizar el pedido, confirme que su teléfono admita protocolos públicos para garantizar una funcionalidad de carga rápida.
2.Respecto al calentamiento de la placa base durante la carga: cuando el banco de energía funciona, la corriente fluye a través de la placa base y el chip, provocando pérdidas de conversión de energía.Estas pérdidas se disipan como calor.Durante la carga rápida, una mayor potencia de salida da como resultado un calentamiento más notable: este es un fenómeno físico normal.
3.La visualización del nivel de batería puede ser inexacta inmediatamente después de conectar la batería.El medidor de batería admite el autoaprendizaje de la capacidad de la batería y se mostrará con precisión después de varios ciclos de carga/descarga.

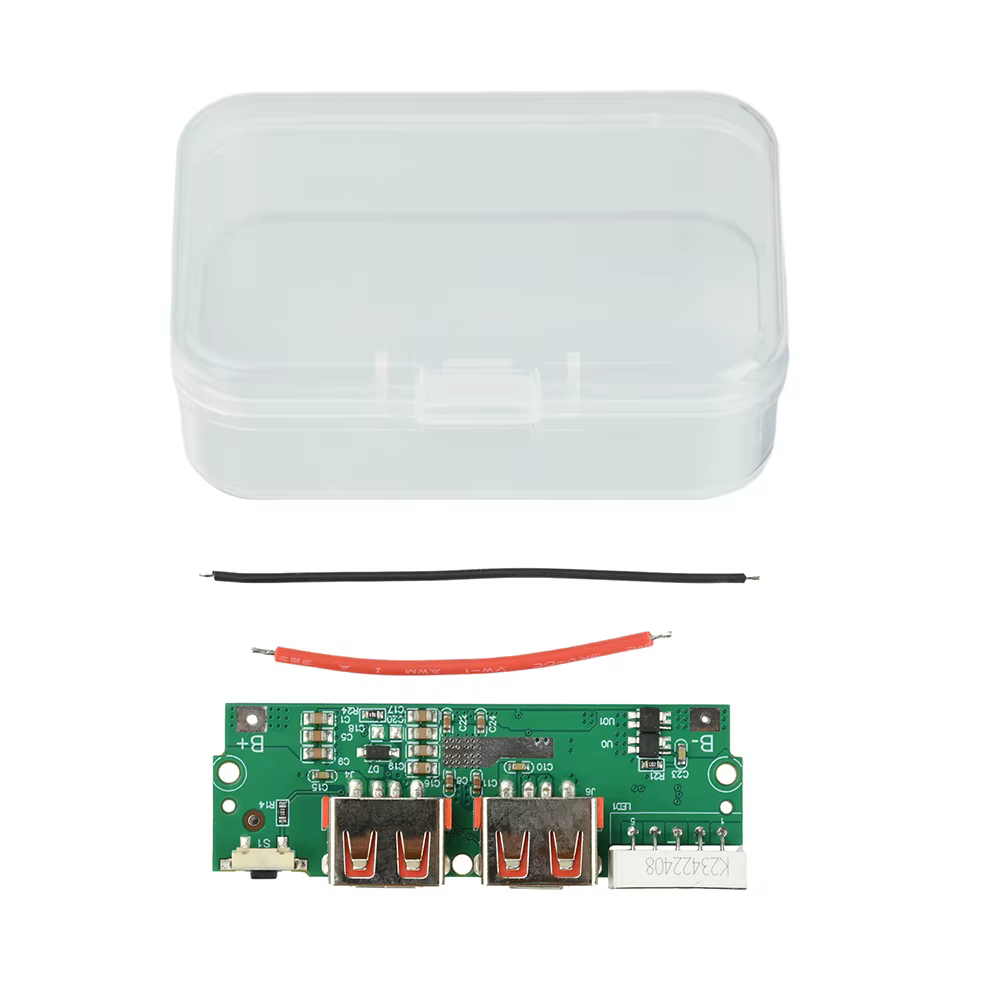

1 módulo de banco de energía de placa base de carga rápida de 22,5 W para placa de circuito de fuente de alimentación móvil con pantalla LED de batería de litio ternaria de 3,7 V
