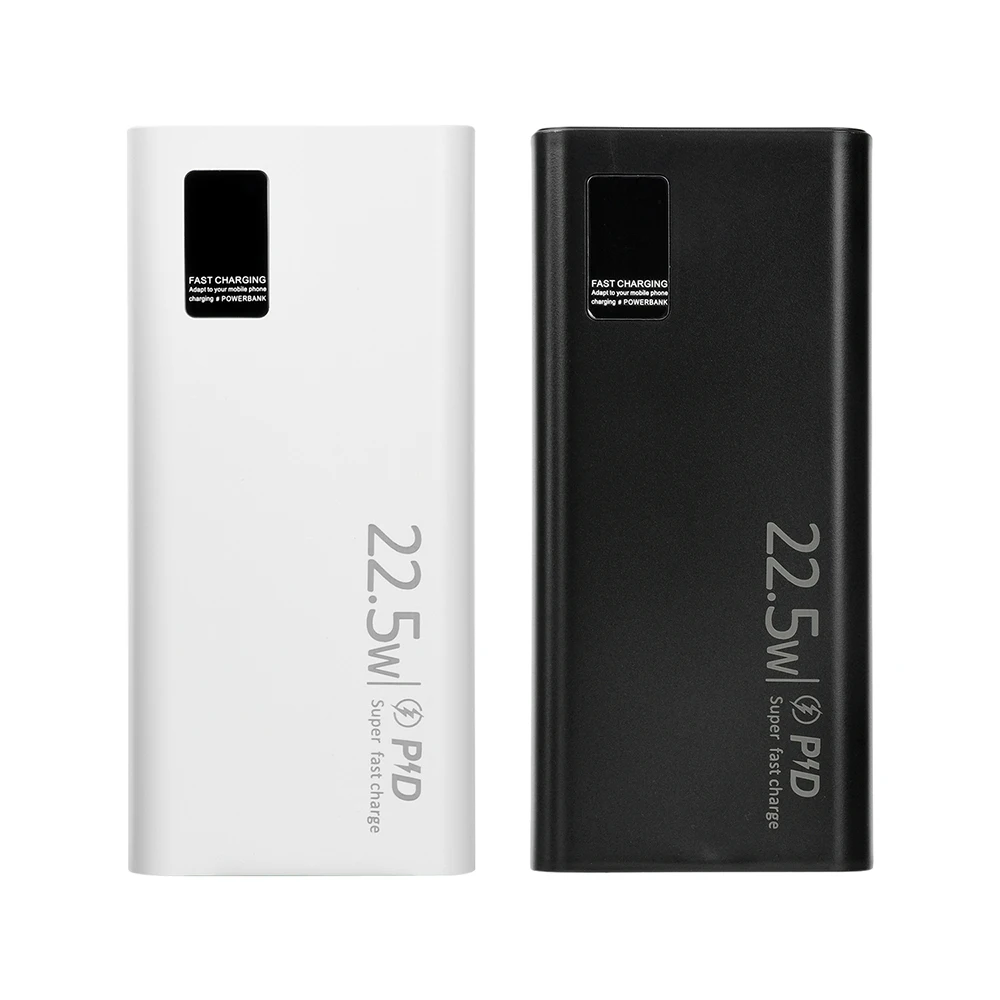

Color
Descripción
Características:

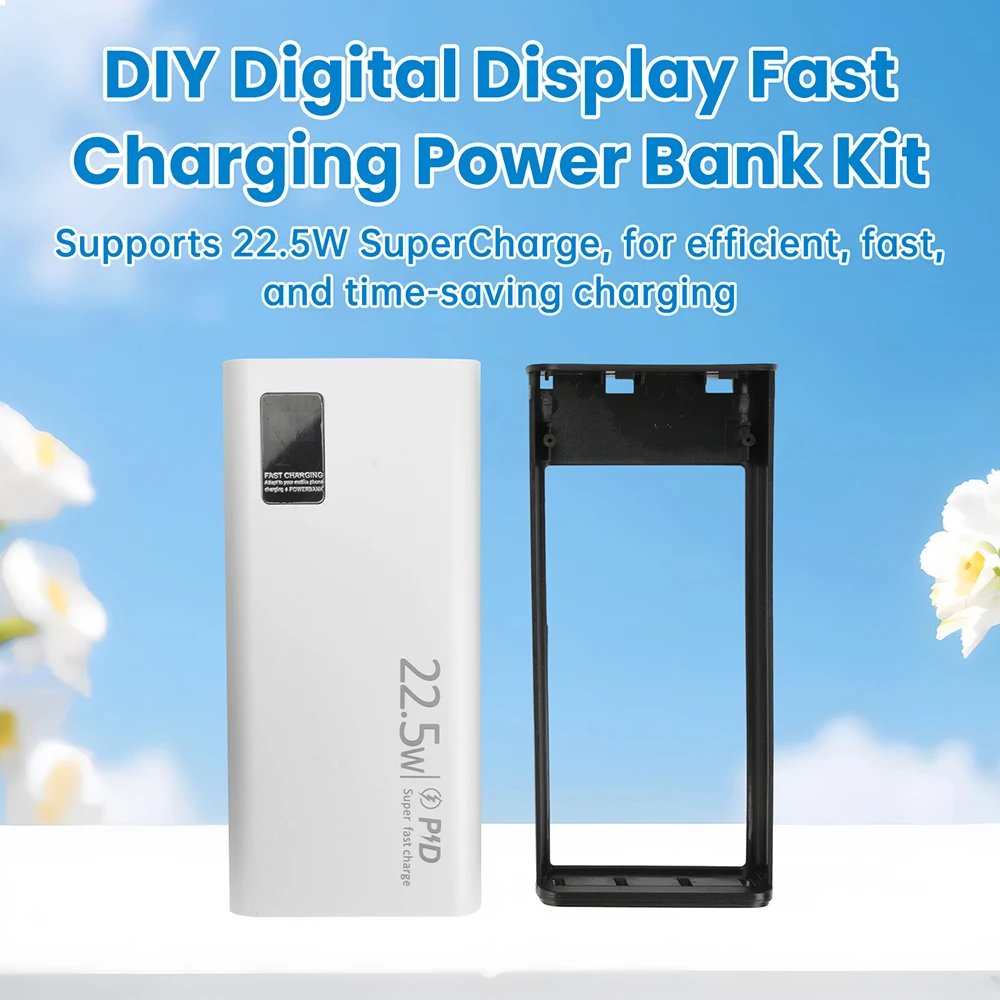

1.Admite carga súper rápida de 22,5 W, carga eficiente, rápida y que ahorra tiempo
2.Carga rápida bidireccional tipo C, compatible con diversas necesidades de carga de dispositivos
3.Múltiples protecciones de seguridad integradas, que brindan protección integral y tranquilidad de uso.

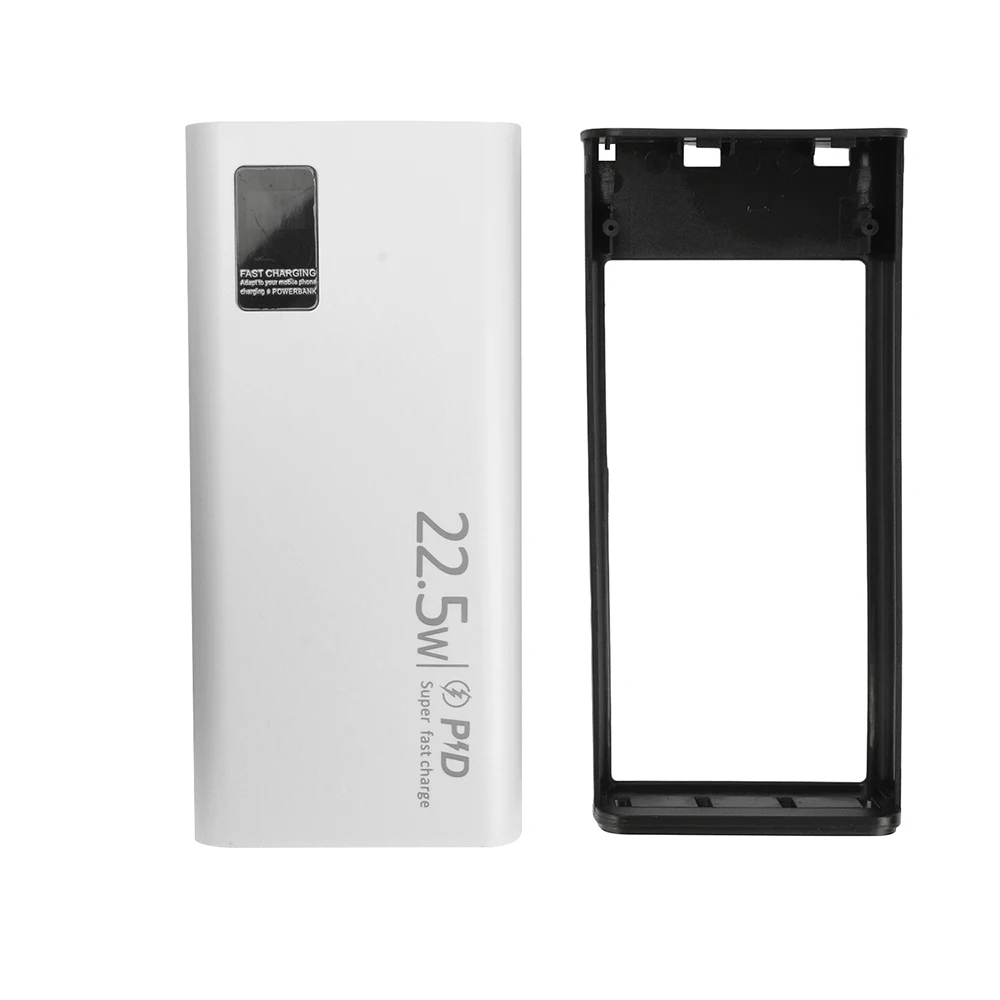

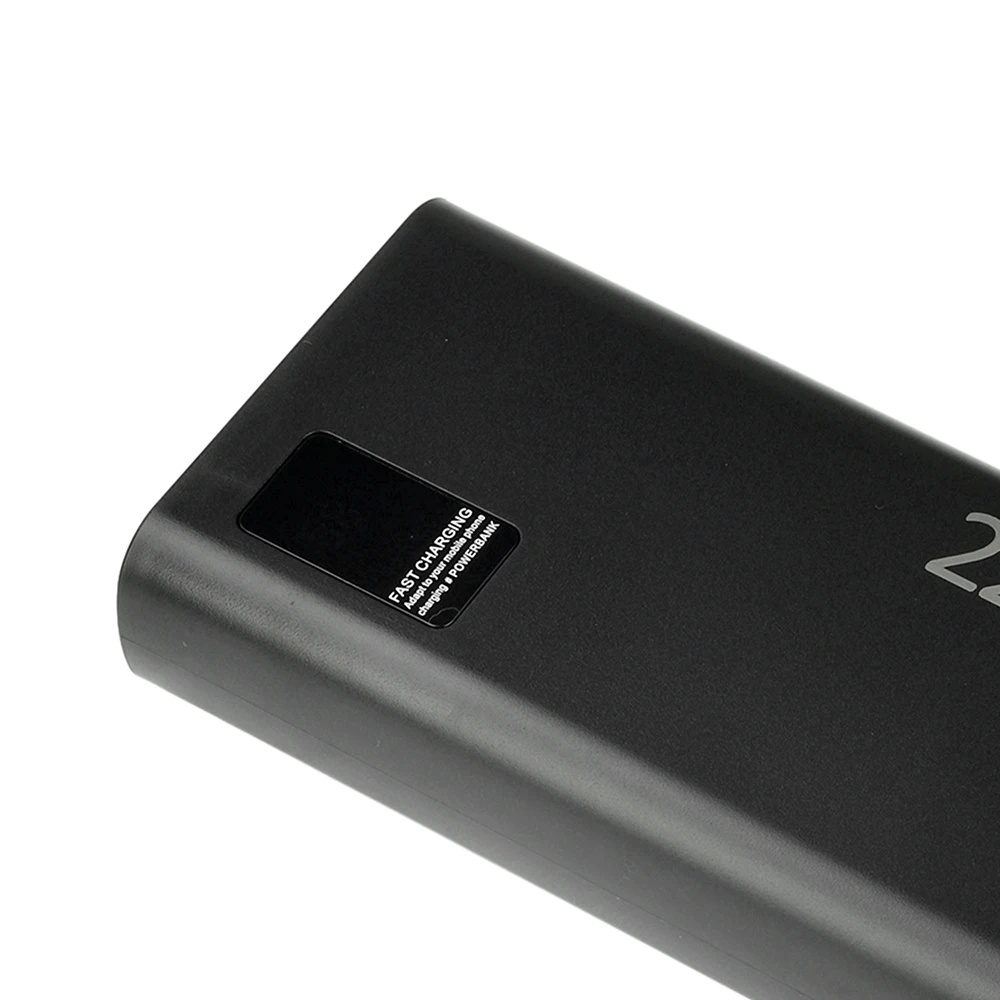

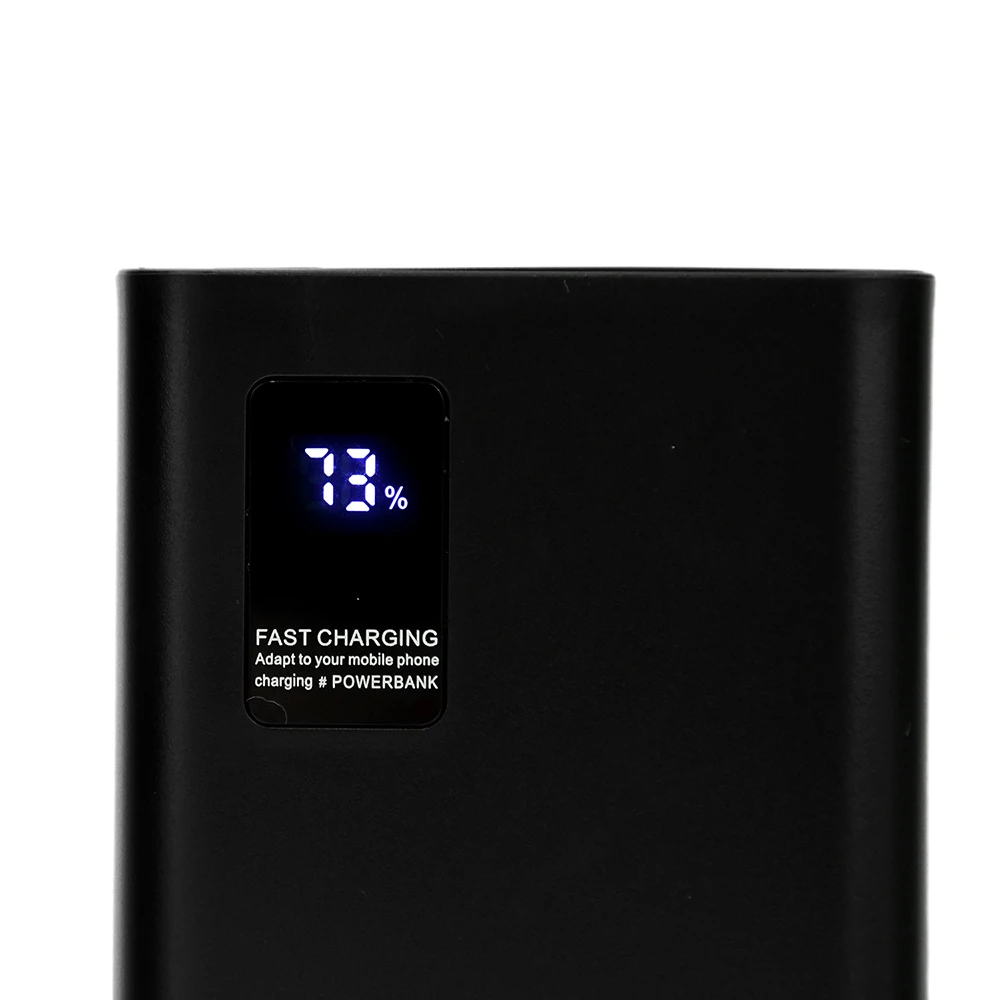

4.Pantalla digital en tiempo real del nivel de batería, carcasa liviana, portátil, simple y práctica
5.Diseño de kit de bricolaje, soldadura simple, montaje conveniente y práctico

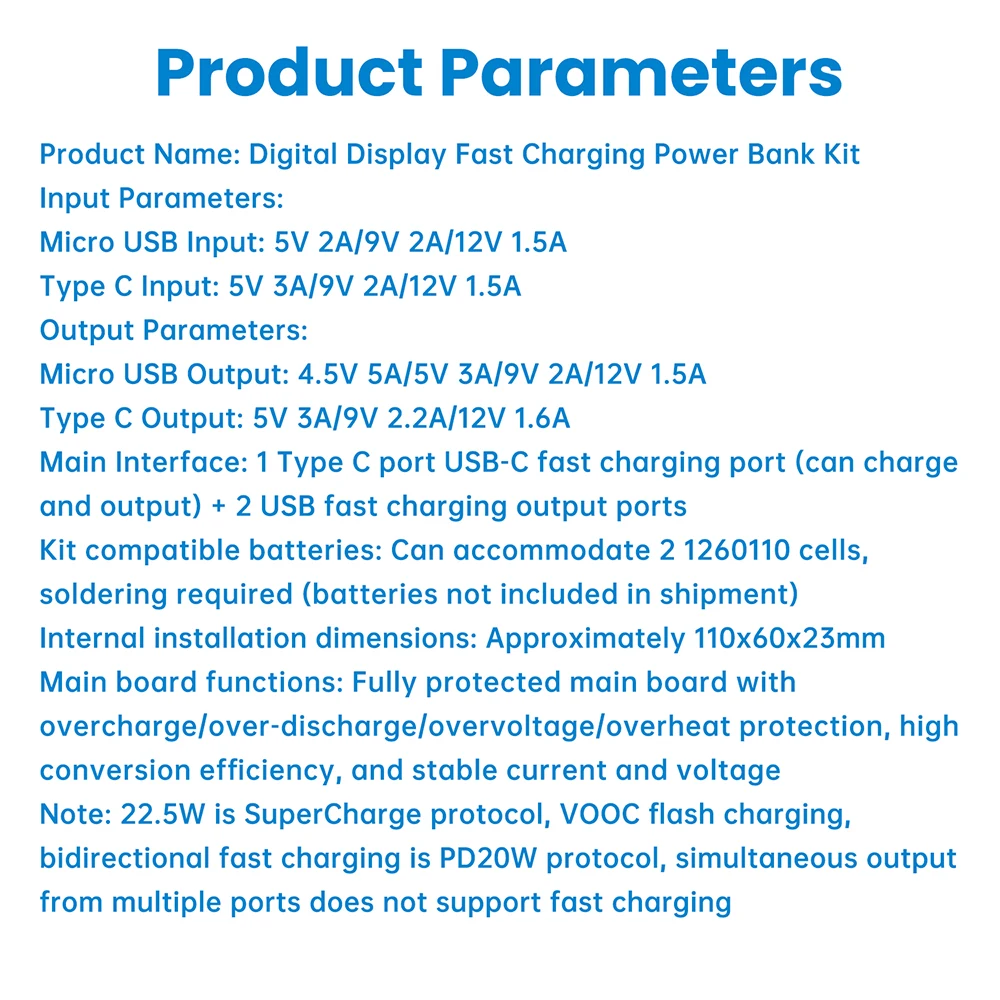

Parámetros del producto:

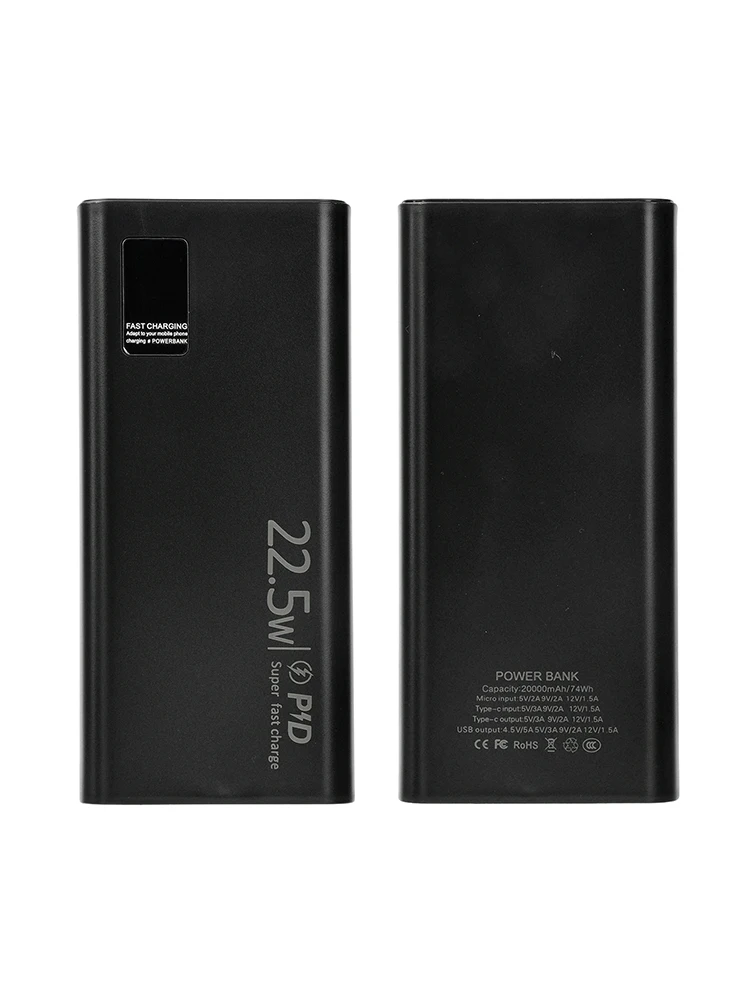

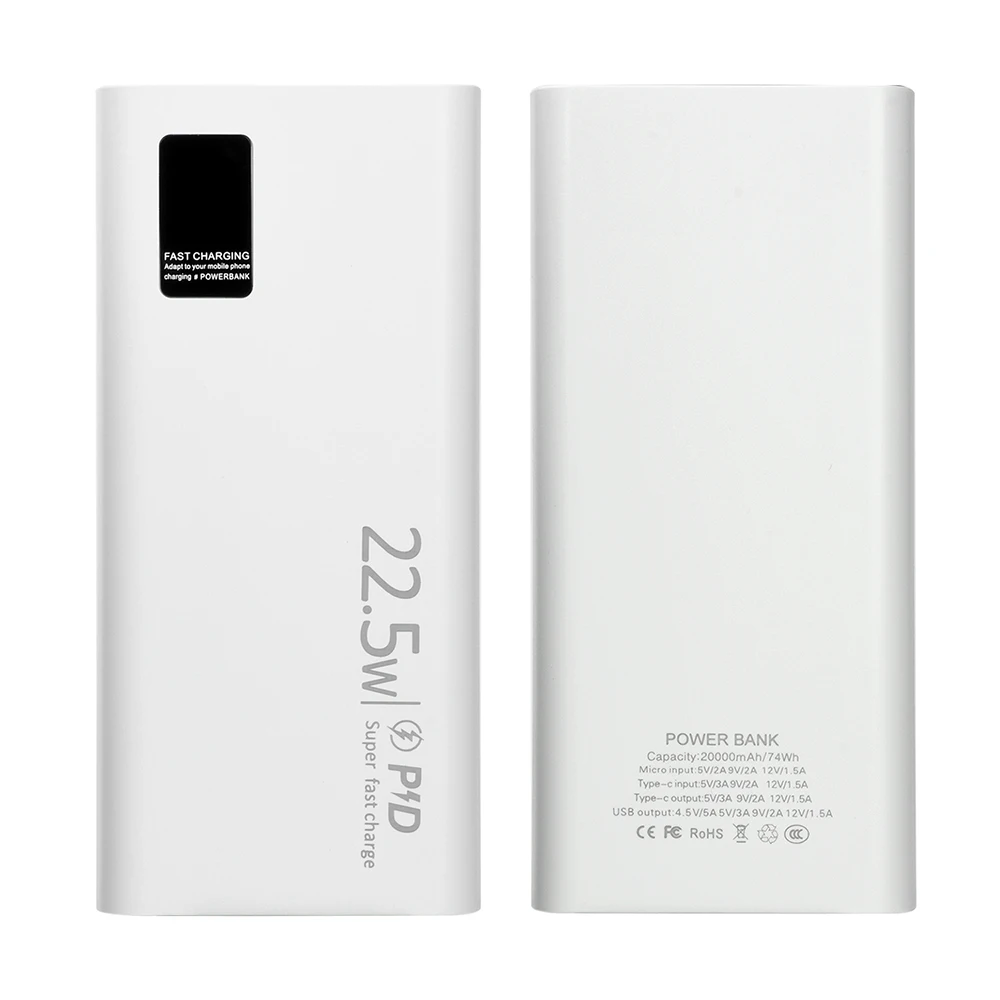

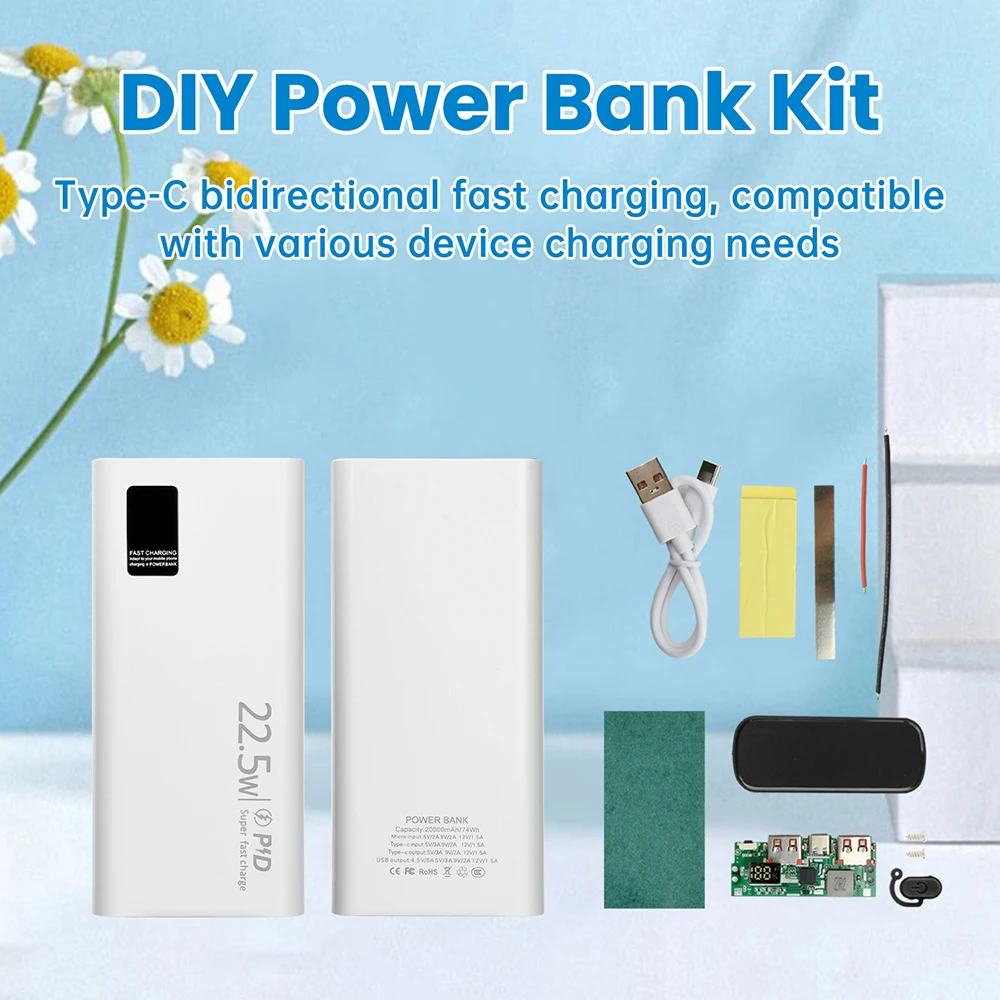

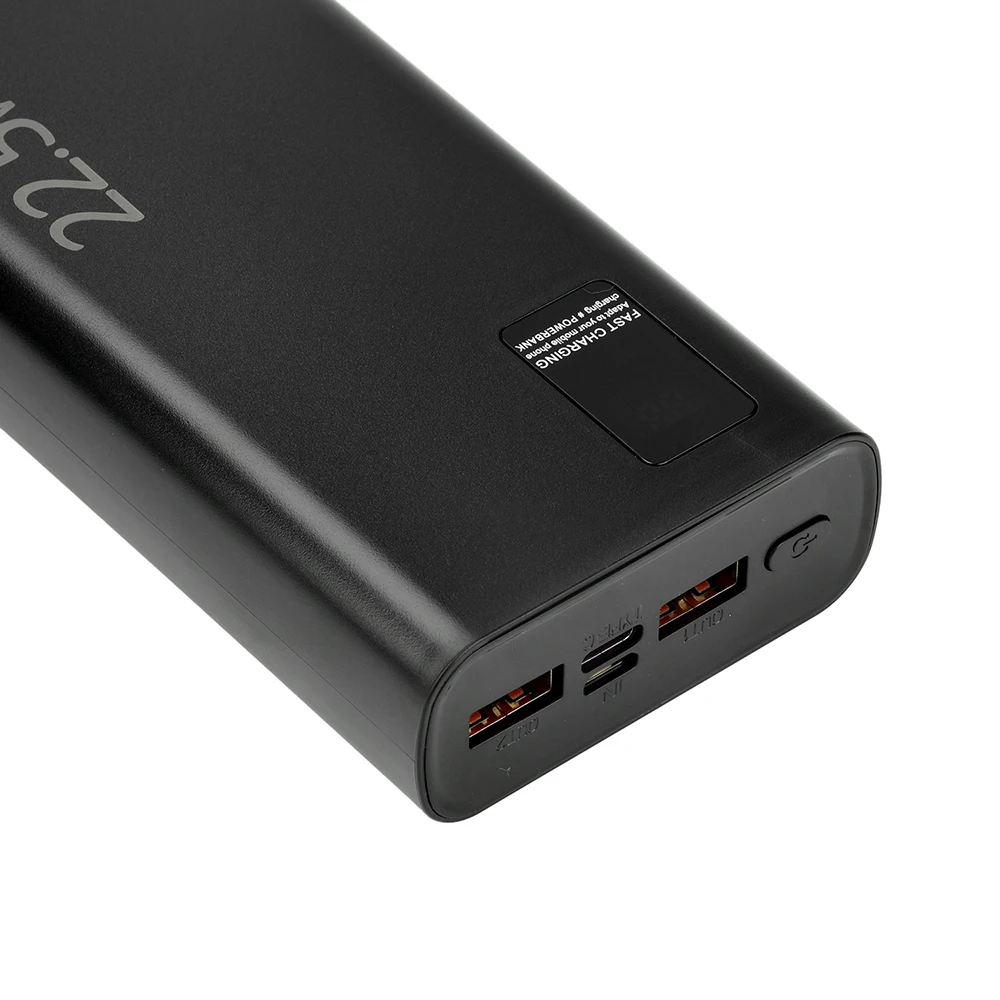

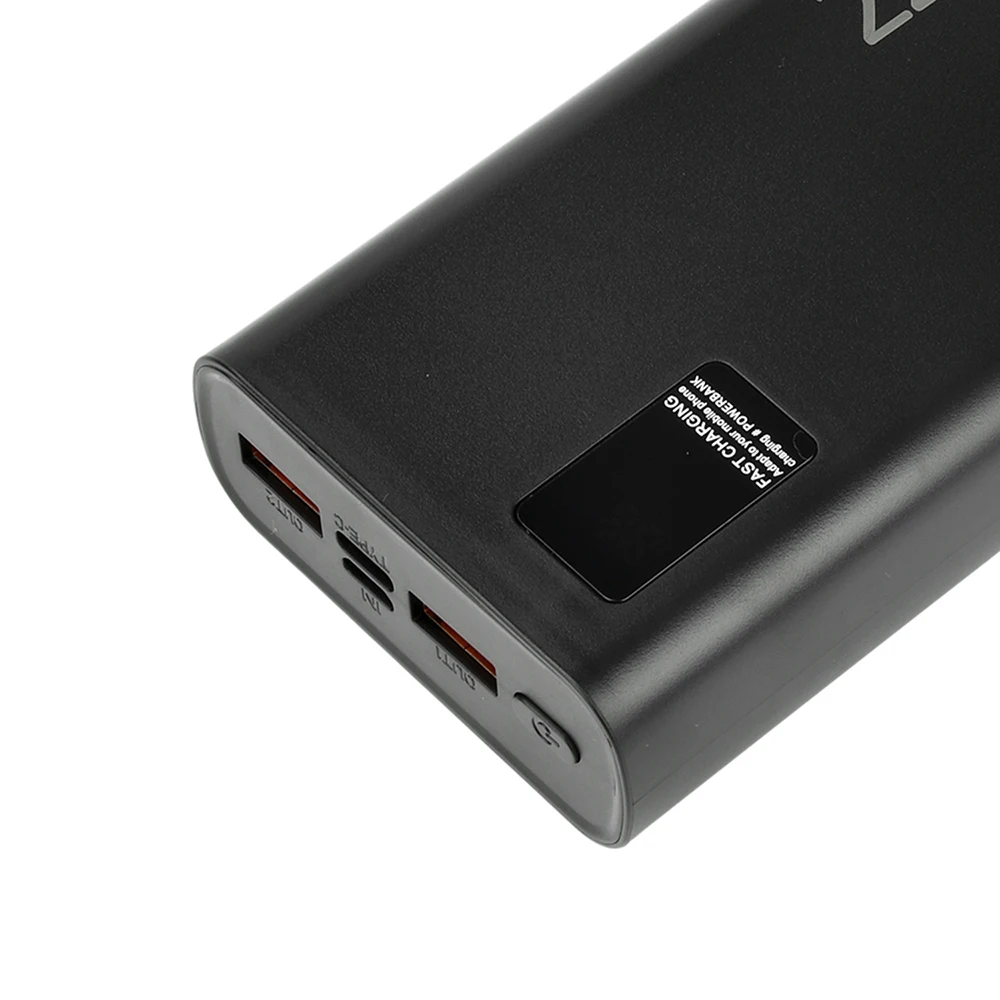

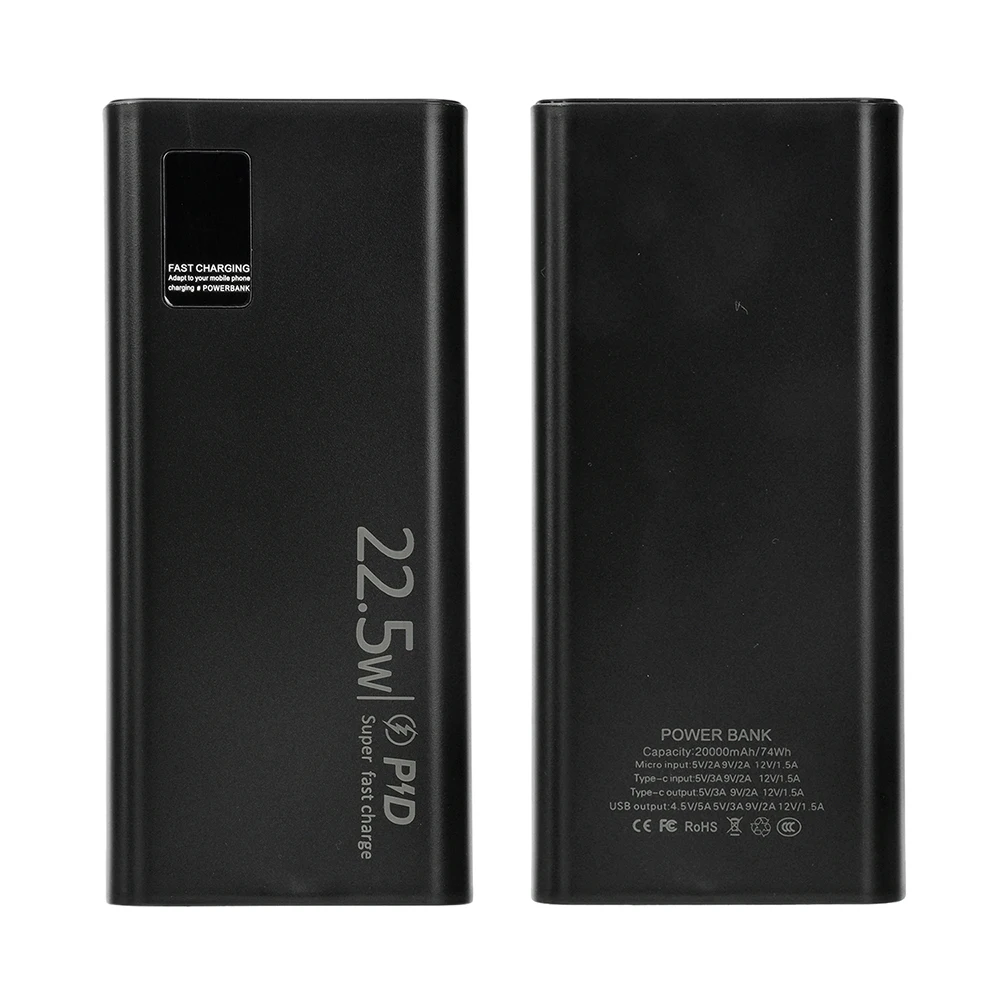

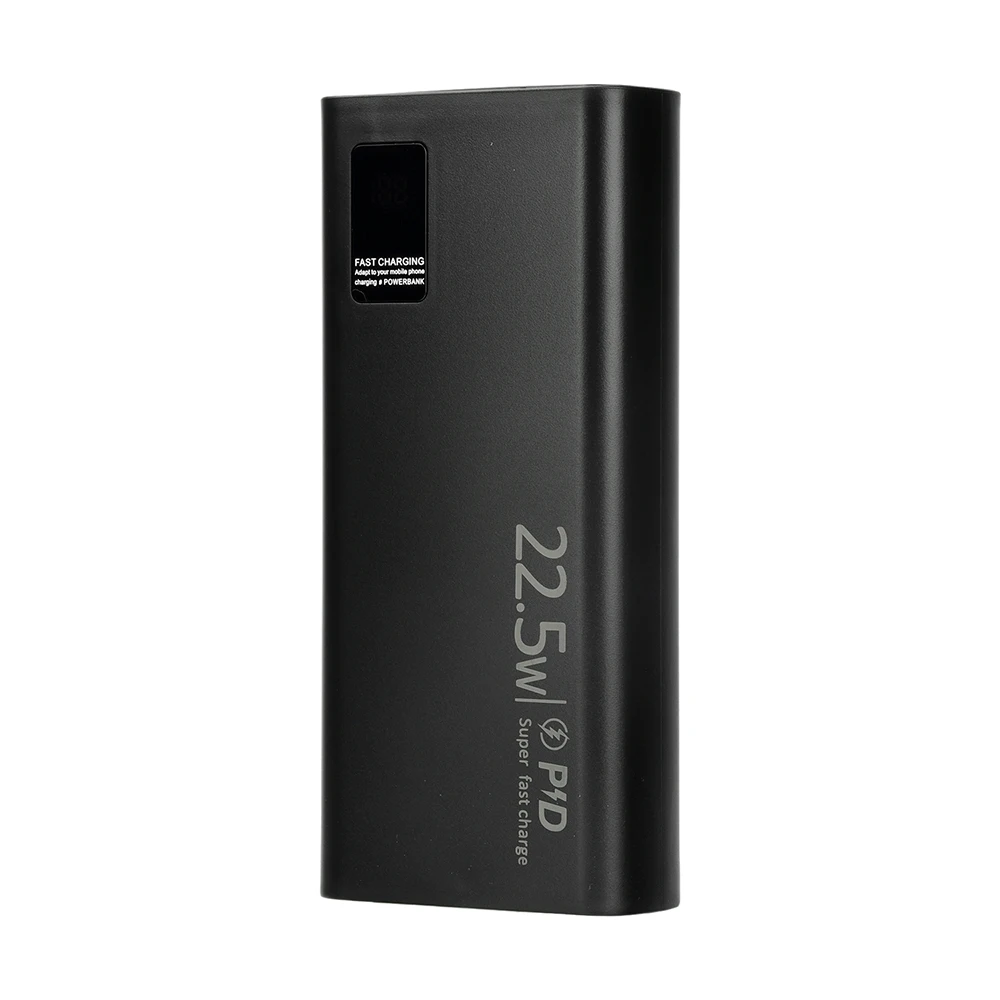

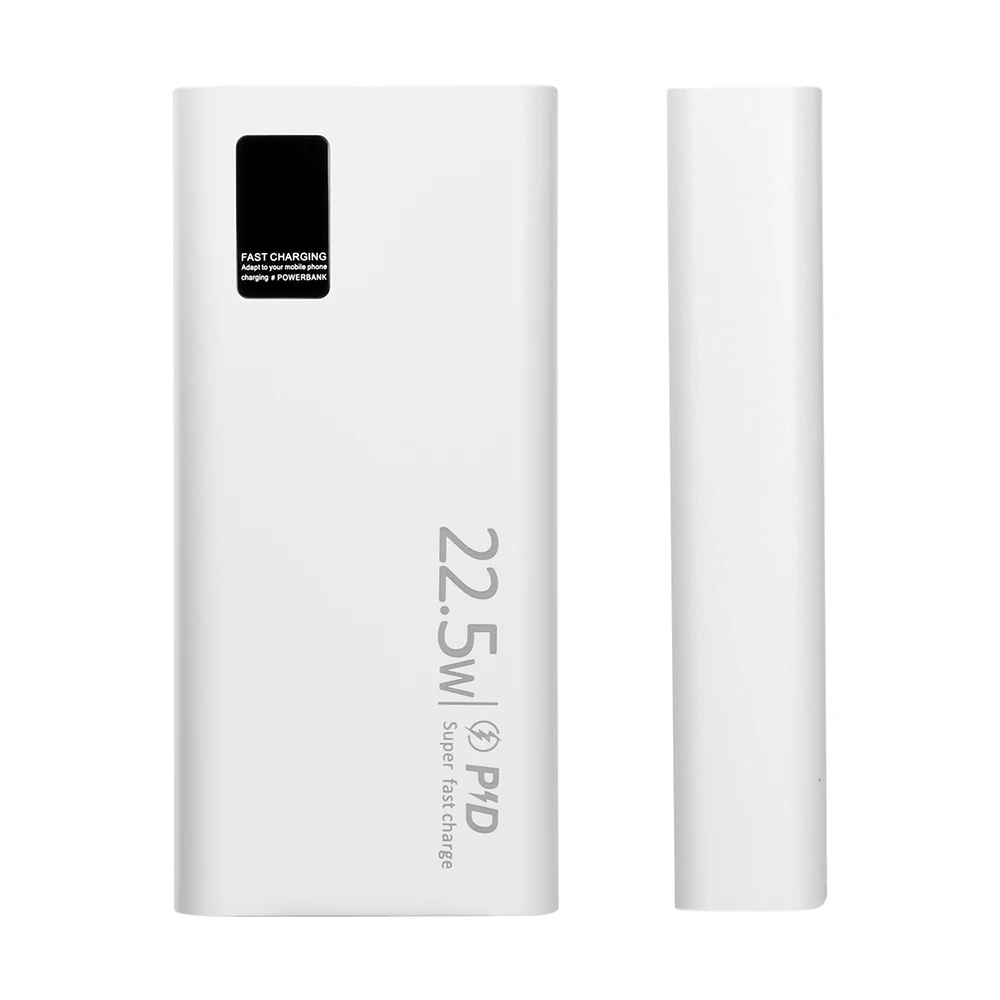

Nombre del producto: Kit de energía móvil de carga rápida digital
Parámetros de entrada:
Entrada micro USB: 5V 2A/9V 2A/12V 1,5A
Entrada tipo C: 5V 3A/9V 2A/12V 1,5A
Parámetros de salida:
Salida micro USB: 4,5 V 5 A/5 V 3 A/9 V 2 A/12 V 1,5 A
Salida tipo C: 5V 3A/9V 2.2A/12V 1,6A

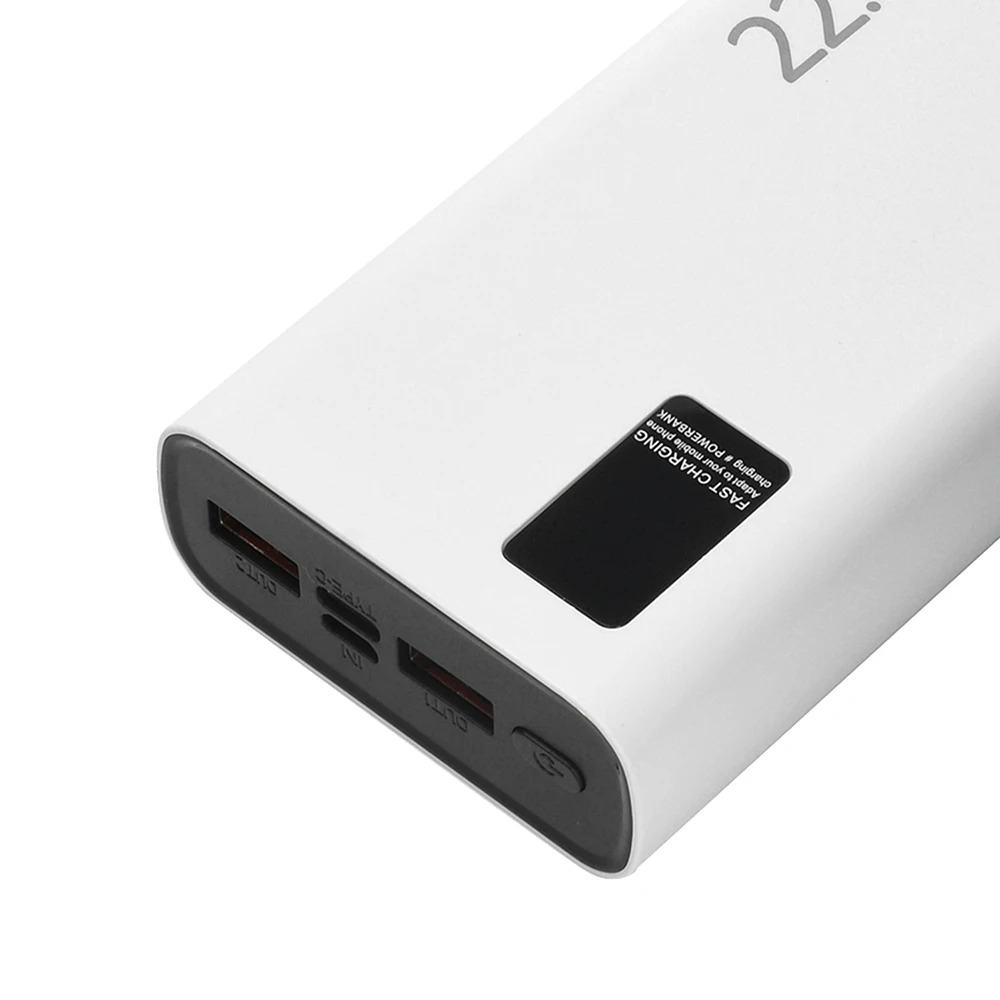

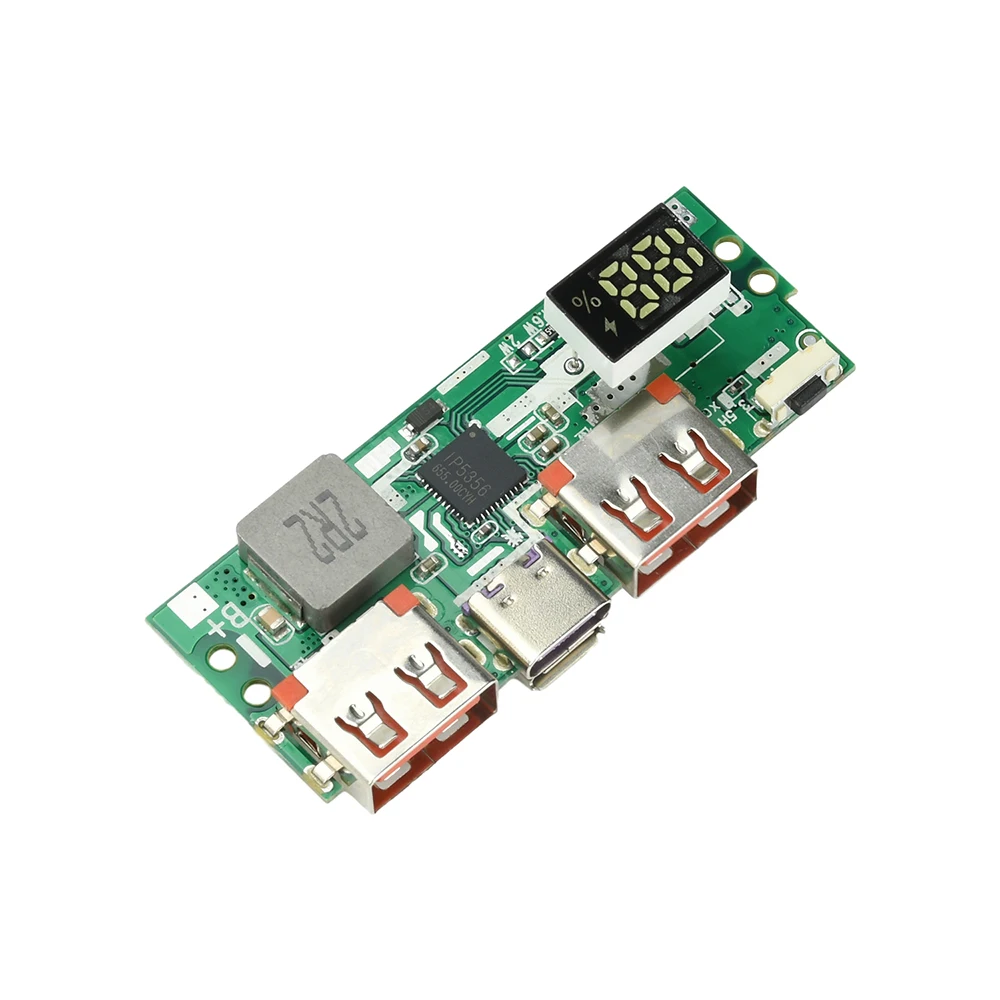

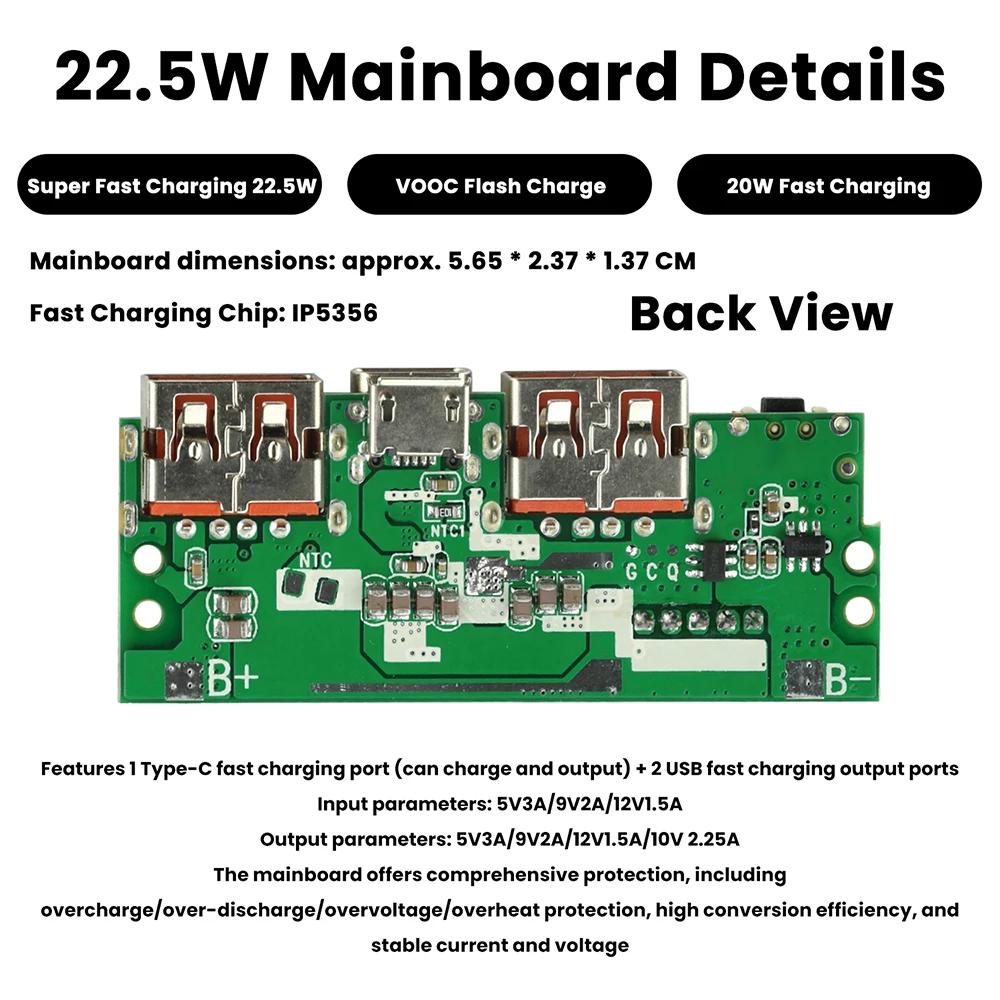

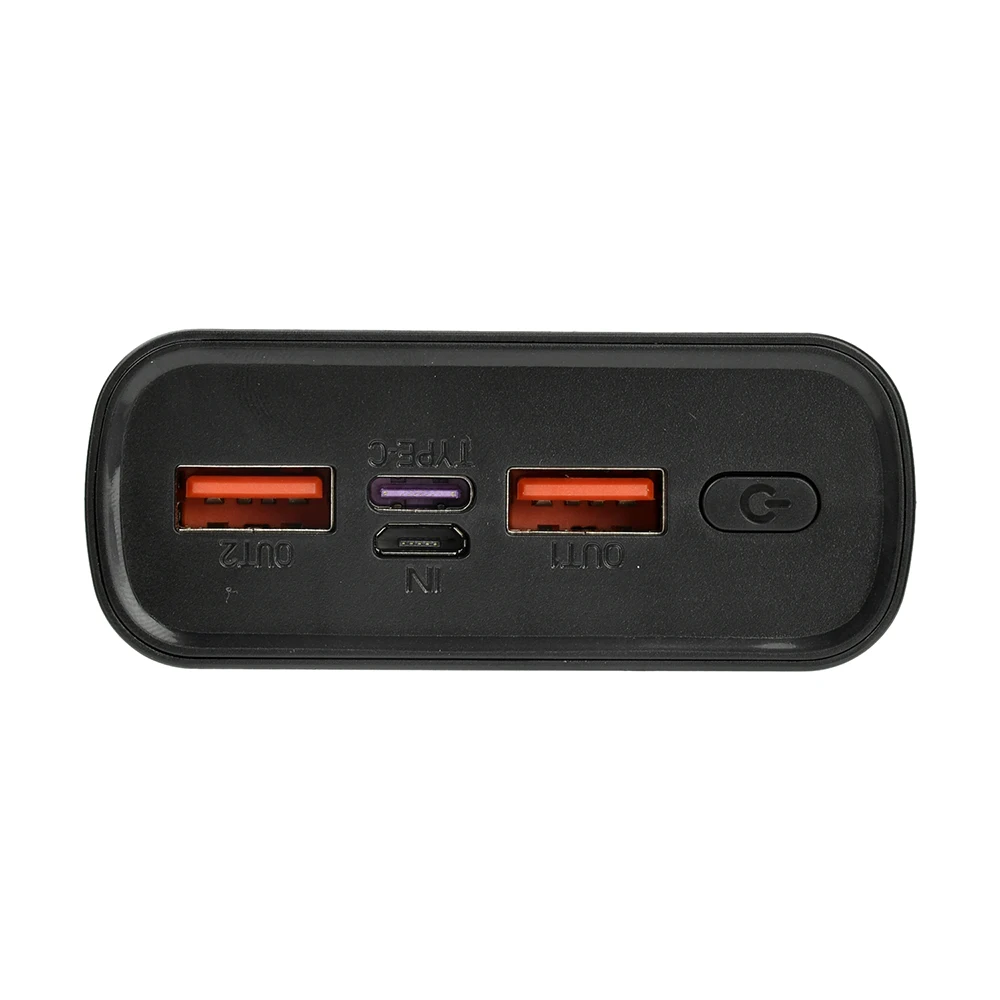

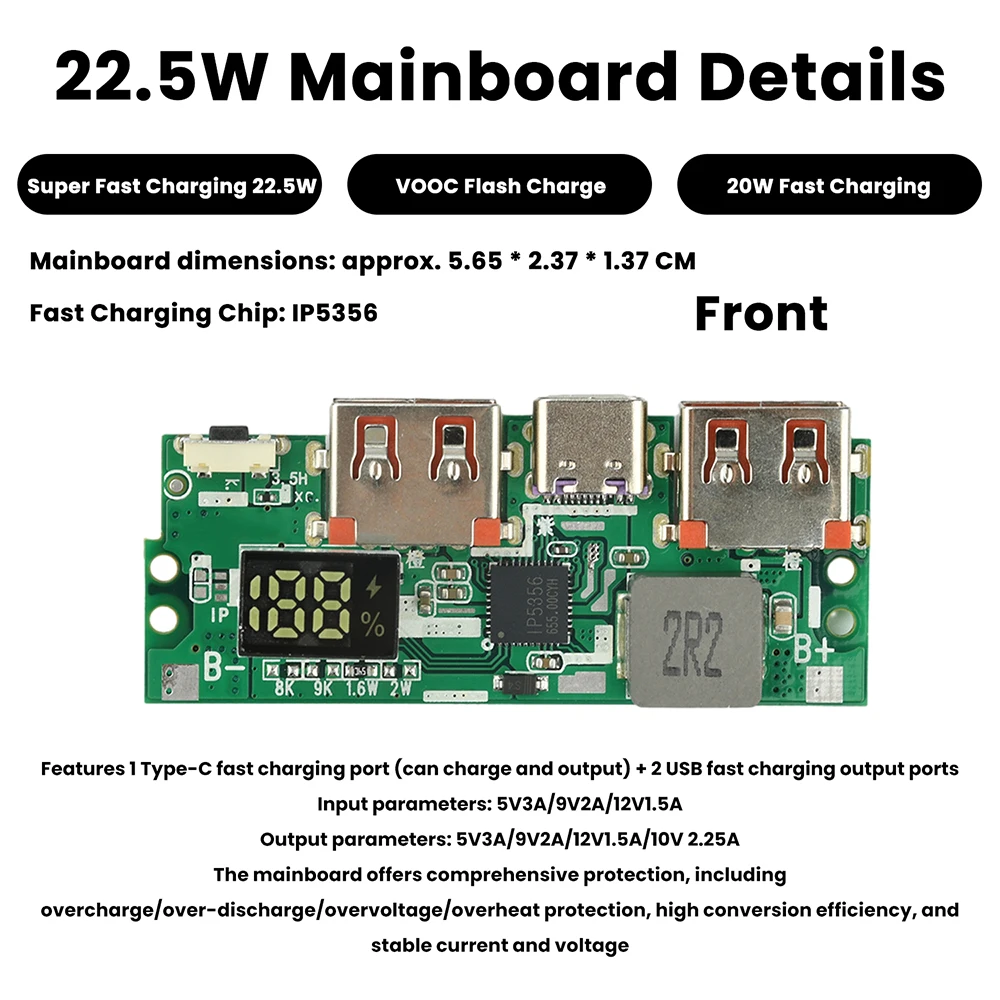

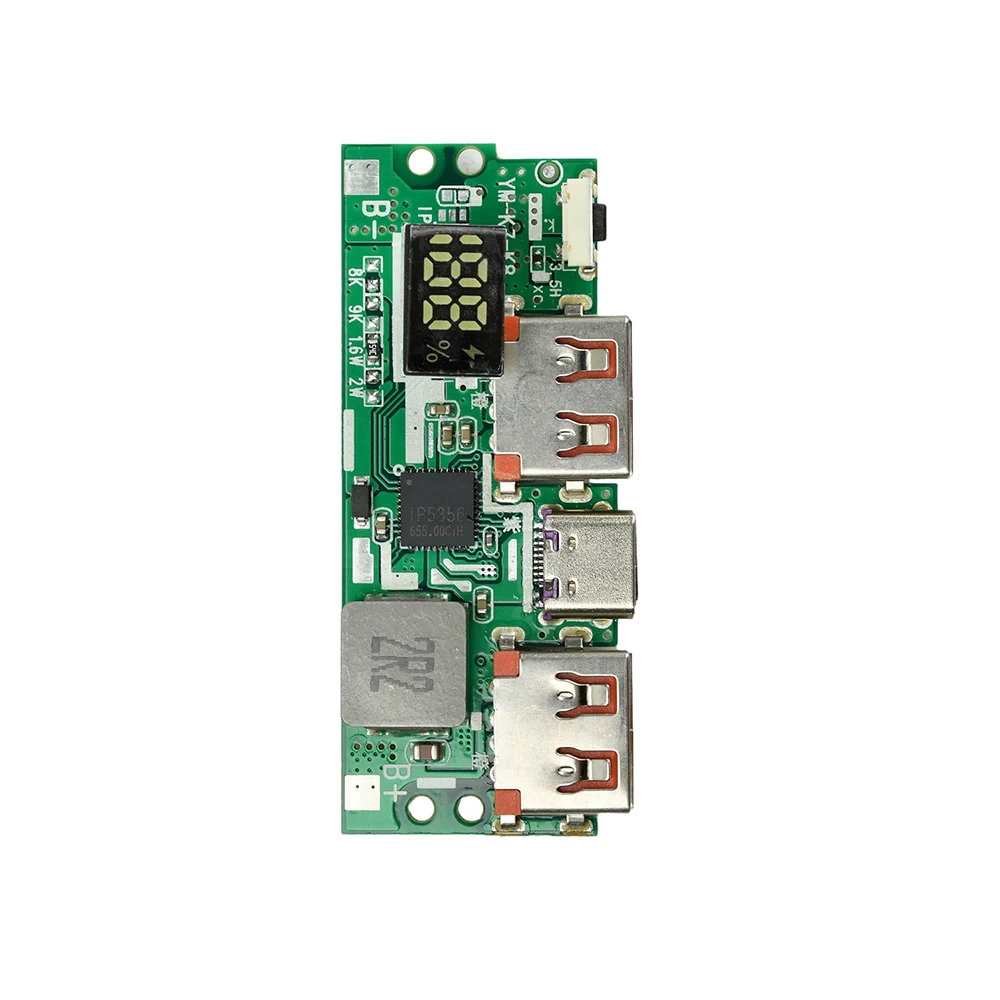

Interfaz de la placa base: equipada con 1 puerto de carga rápida tipo C (recargable o de salida) + 2 puertos de salida de carga rápida USB

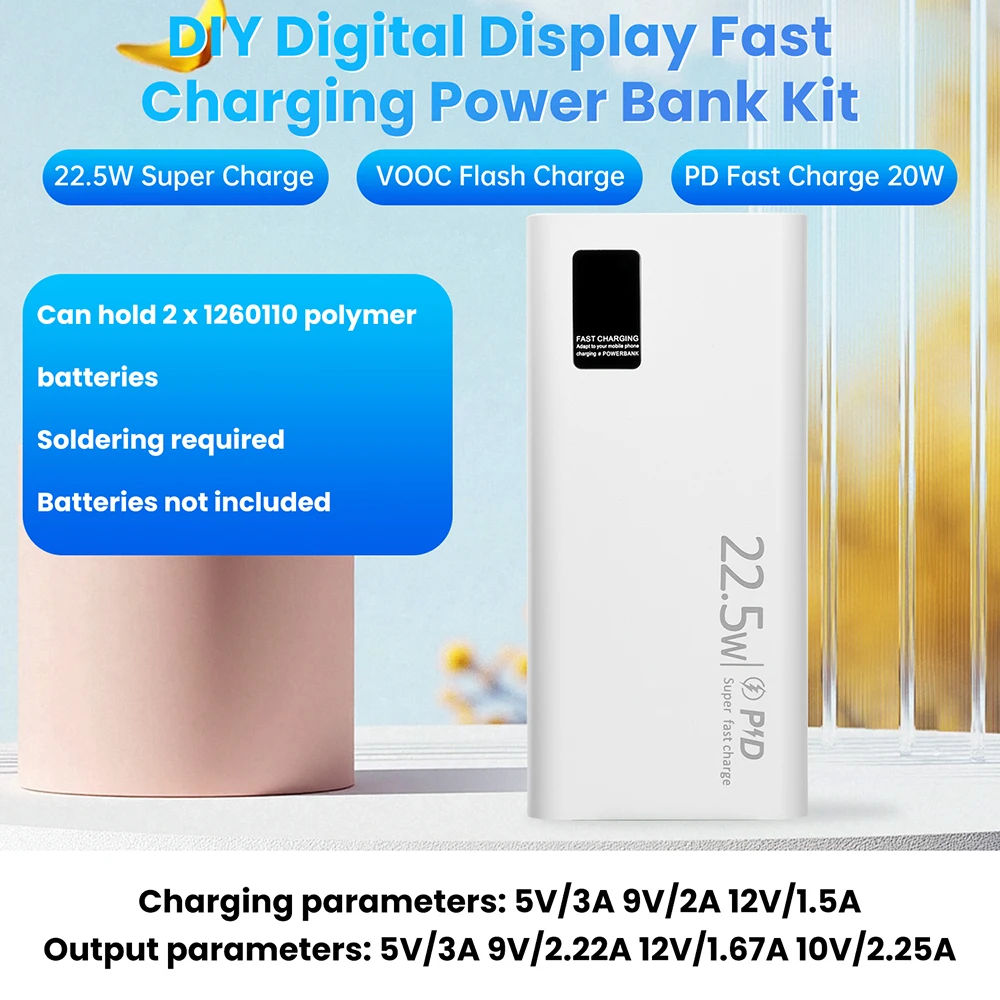

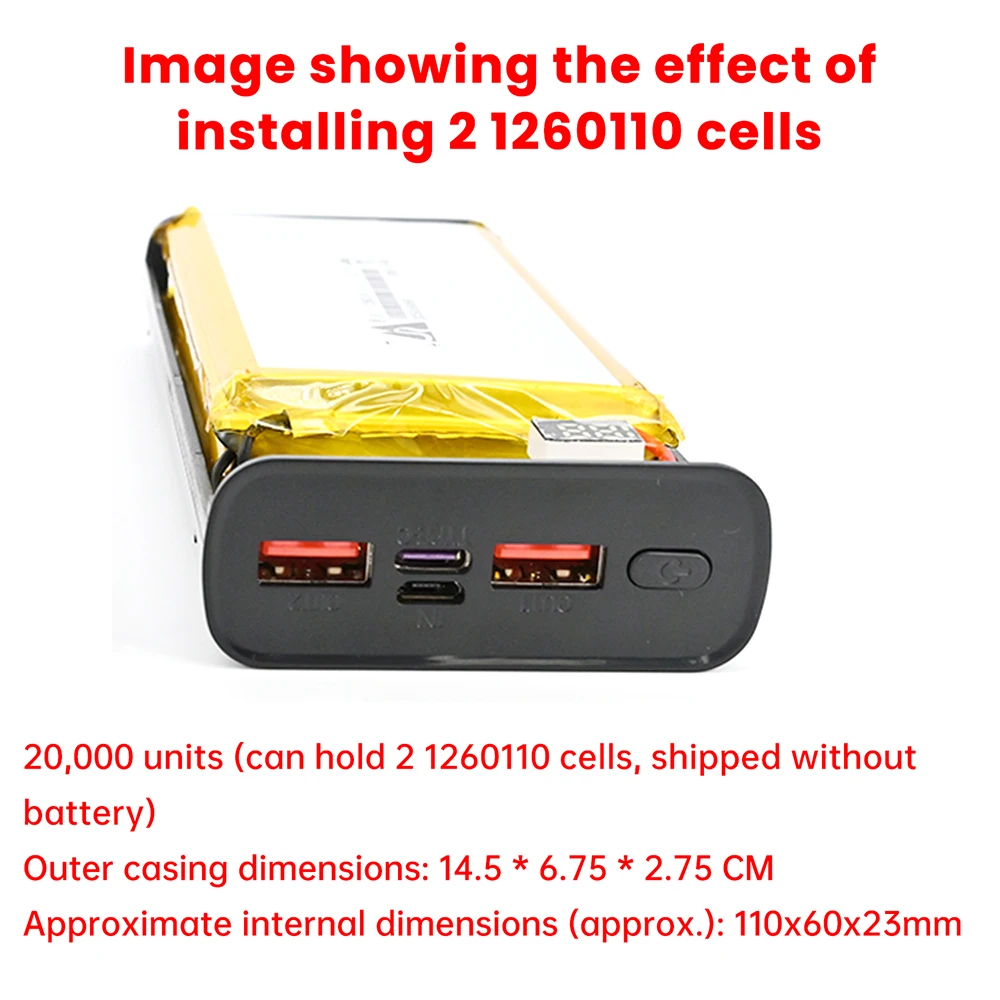

Kit de batería compatible: puede contener 2 celdas de batería 1260110, requiere soldadura (pilas no incluidas en el envío)

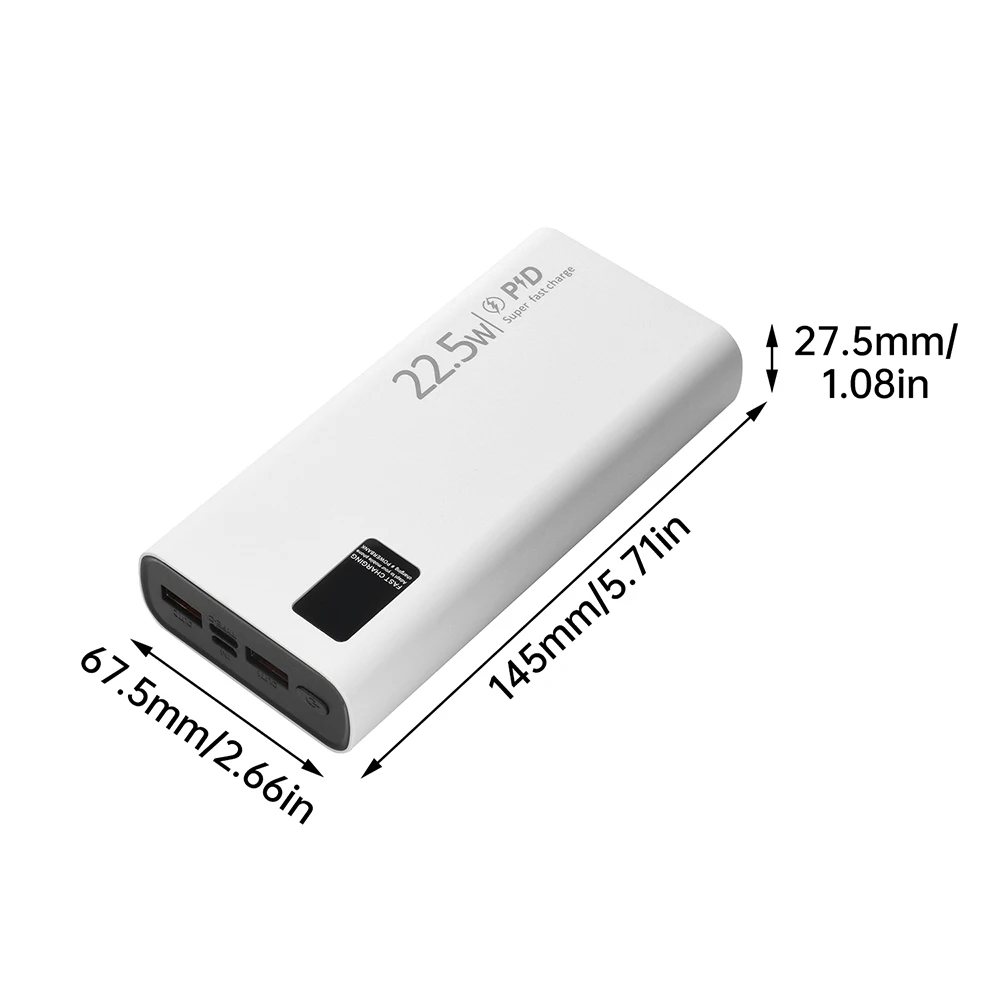

Dimensiones instalables internamente: aproximadamente 110x60x23 mm
Función de la placa principal: la placa principal tiene protección completa, que incluye múltiples protecciones, como sobrecarga/sobredescarga/sobretensión/sobrecalentamiento, alta tasa de conversión y corriente y voltaje estables.
Nota: 22,5 W es el protocolo de carga súper rápida, la carga flash VOOC y la carga rápida bidireccional es el protocolo PD20W, con múltiples interfaces simultáneamente sin carga rápida

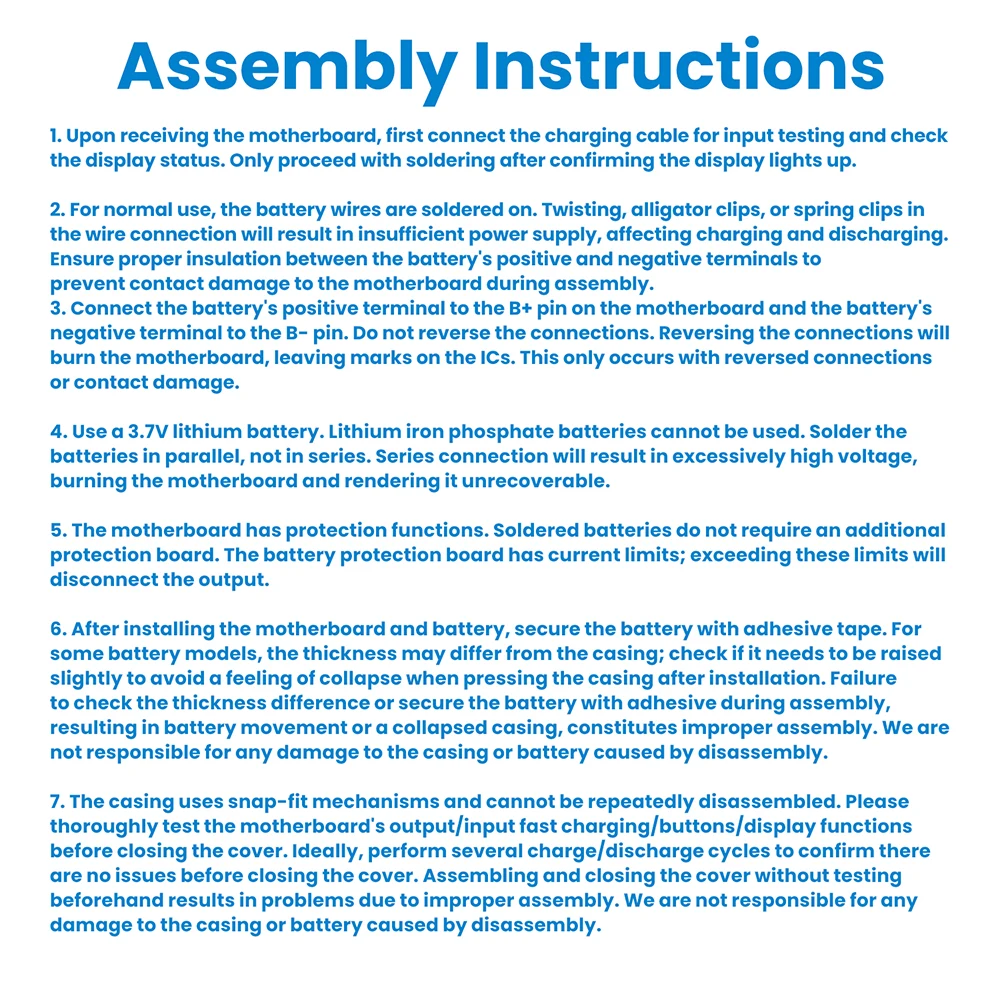

Instrucciones de montaje:
1.Se ha recibido la placa base.Primero, conecte el cable de carga para realizar pruebas de entrada, verifique el estado de la pantalla, confirme que la pantalla puede iluminarse y luego proceda con la soldadura.
2.En el uso normal, los cables de la batería se sueldan entre sí y métodos como torsión de cables, pinzas de cocodrilo y cajas de resorte pueden provocar una fuente de alimentación insuficiente y afectar la carga y descarga.Los terminales positivo y negativo de la batería deben aislarse y protegerse para evitar daños causados por el contacto con la placa base durante el montaje.

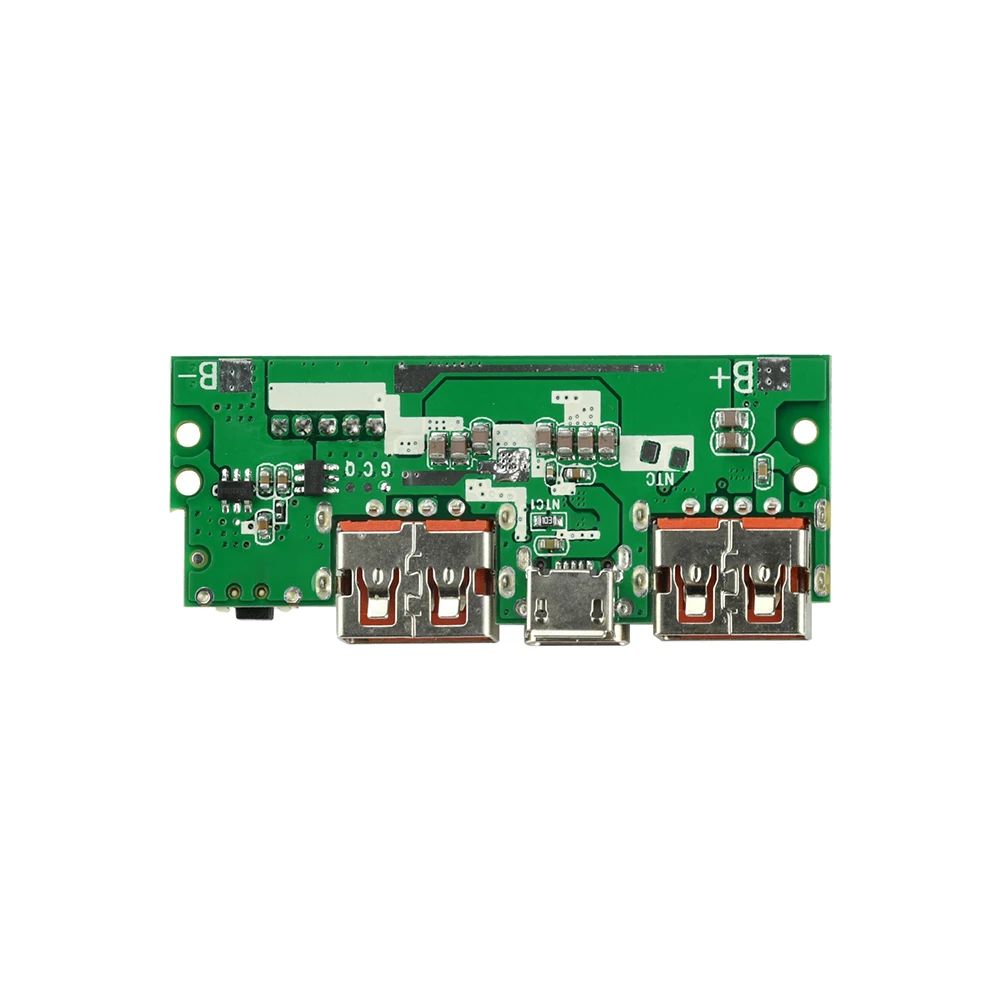

3.Conecte la posición B+ de la placa base al polo positivo de la batería y la posición B- al polo negativo de la batería.No los conecte al revés, ya que podría causar daños.
Quemar la placa base dejará rastros en el IC quemado, que solo pueden ocurrir si la conexión se invierte o se golpea.
4.Para conectar la batería se debe utilizar una batería de litio de 3,7 V.No se pueden utilizar baterías de fosfato de hierro y litio.Las baterías deben soldarse en paralelo y no se pueden conectar en serie.Si el voltaje en serie es demasiado alto, quemará la placa base, que no se podrá utilizar para el servicio posventa.
5.La placa base tiene una función de protección y las baterías soldadas no requieren una placa de protección.La placa de protección de la batería tiene un límite de corriente y, si excede el límite, la salida se desconectará.

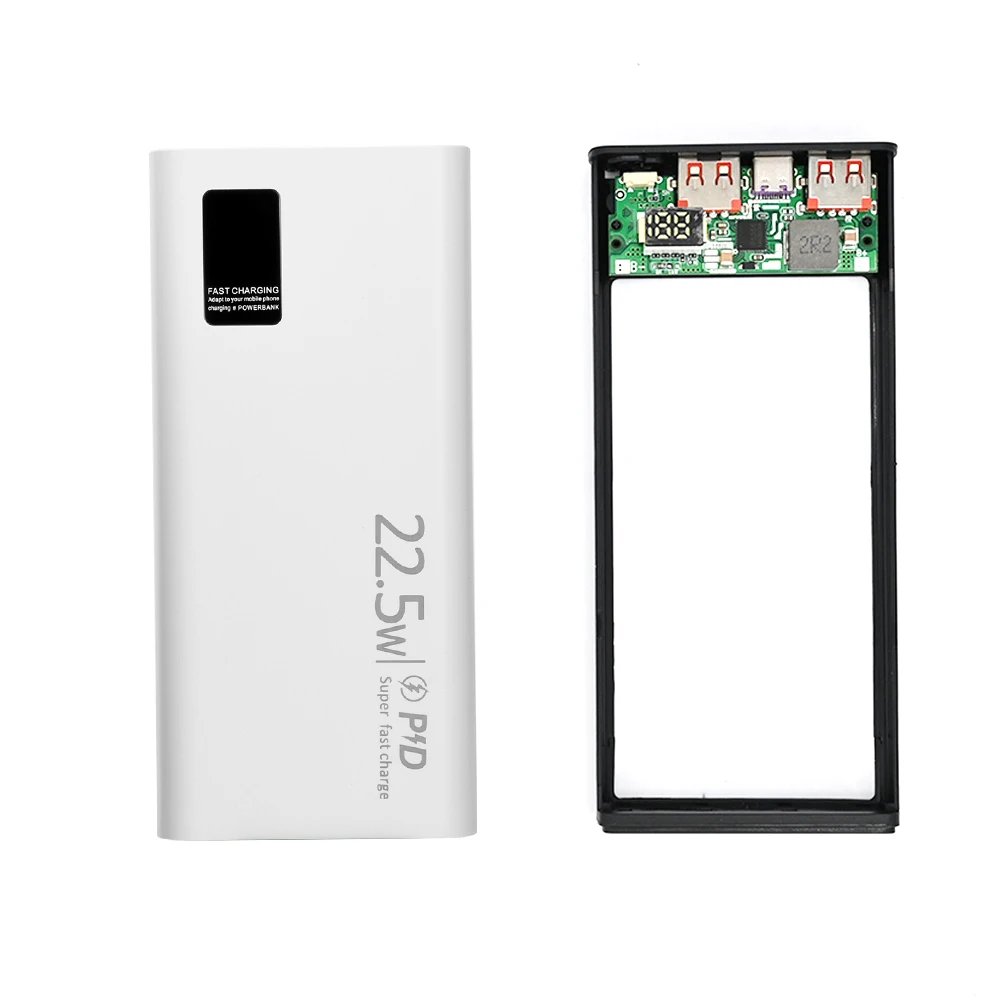

6.Después de instalar la placa base y la batería, es necesario fijar la batería con adhesivo.Si hay una diferencia de grosor entre algunos modelos de batería y la carcasa exterior, es necesario observar si es necesario subirla para evitar una sensación de colapso al presionar la carcasa exterior después de la instalación.Si no se observa la diferencia de espesor o la batería no se fija con adhesivo durante el montaje, lo que provoca una vibración de la batería o una sensación de colapso en la carcasa exterior, etc., no es responsable de un montaje inadecuado o daño a la carcasa exterior o a la batería causado por el desmontaje.
7.La carcasa se ajusta a presión y no se puede desmontar repetidamente.Asegúrese de probar las funciones de carga rápida/botón/pantalla de salida/entrada de la placa base para el funcionamiento normal antes de cerrar la cubierta.Lo mejor es realizar un ciclo de carga y descarga varias veces para confirmar que no hay problemas antes de cerrar la tapa.Si hay problemas con el montaje y cierre de la cubierta sin realizar pruebas, se debe a un montaje inadecuado por uno mismo.No somos responsables de ningún daño en la carcasa o la batería causado por el desmontaje.

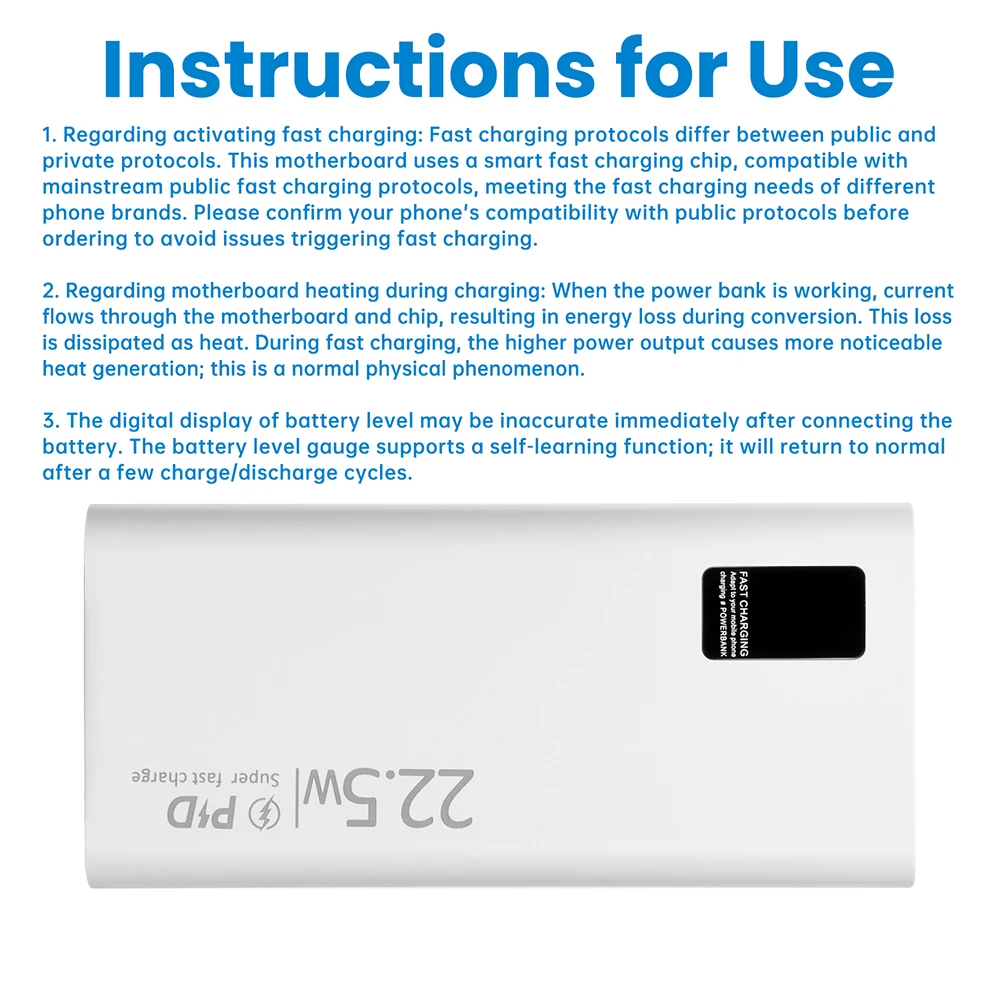

Instrucciones de uso:
1.En cuanto al tema de activar la carga rápida móvil, existe una distinción entre protocolos públicos y privados para la carga rápida móvil.La placa base utiliza un chip de carga rápida inteligente que es compatible con los protocolos de carga rápida pública convencionales del mercado y puede satisfacer las necesidades de carga rápida de diferentes marcas de teléfonos.Antes de realizar un pedido, confirme si su teléfono es compatible con protocolos públicos para evitar que se active una carga rápida.
En cuanto al problema del calentamiento de la placa base durante la carga, cuando el banco de energía está en funcionamiento, la corriente pasa a través de la placa base y el chip, lo que resulta en una pérdida de conversión de energía.Esta pérdida se disipa en forma de calor y, durante la carga rápida, la potencia es mayor y el calentamiento es más pronunciado.Este es un fenómeno físico normal.
3.Cuando la batería acaba de conectar, es posible que la pantalla digital del nivel de potencia no sea precisa.El medidor de potencia admite el autoaprendizaje de la capacidad de la batería y, después de unos pocos ciclos de carga y descarga, volverá a la normalidad.

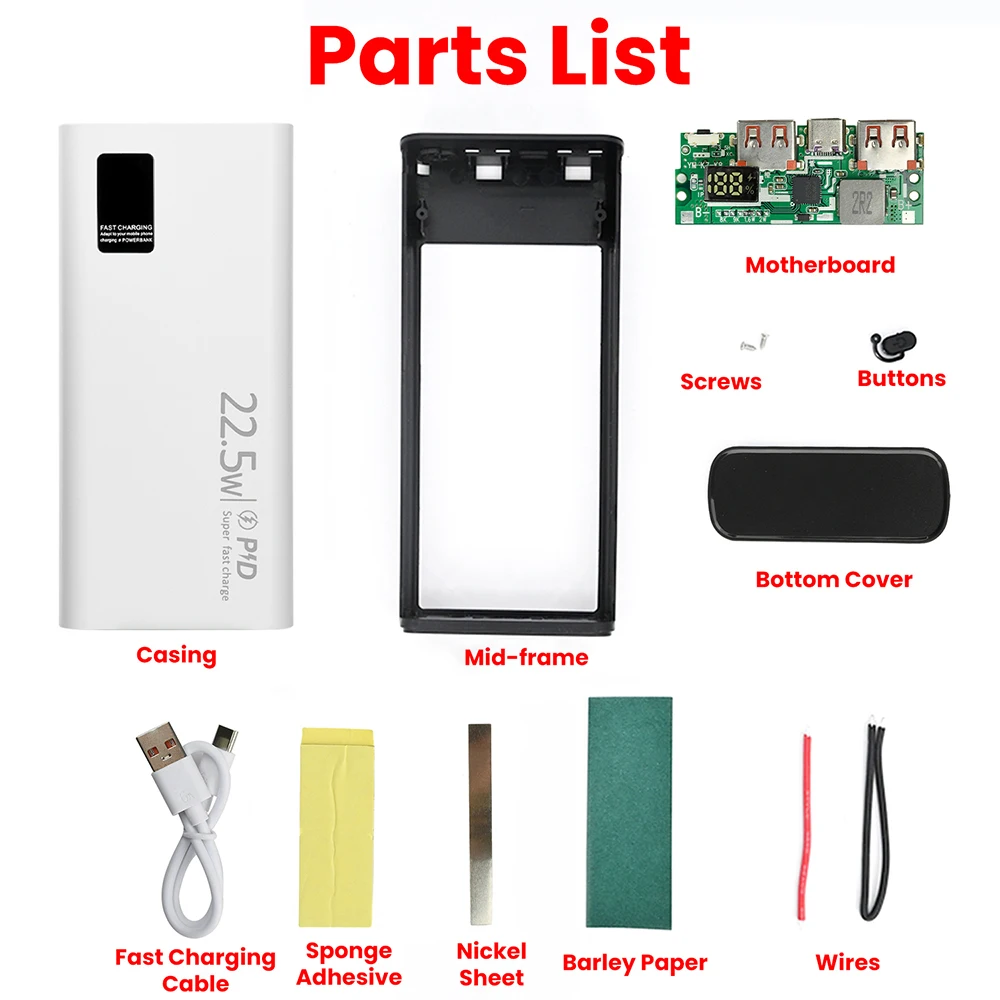

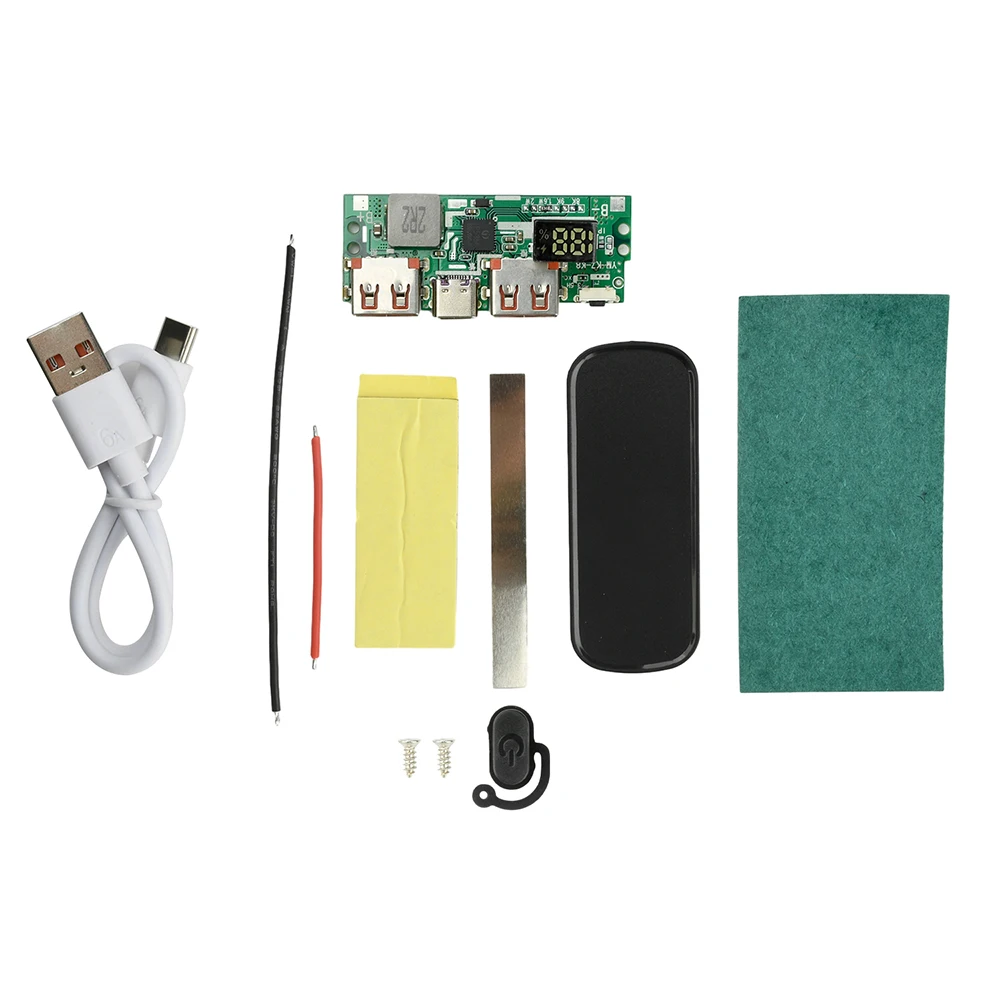

Lista de envío:

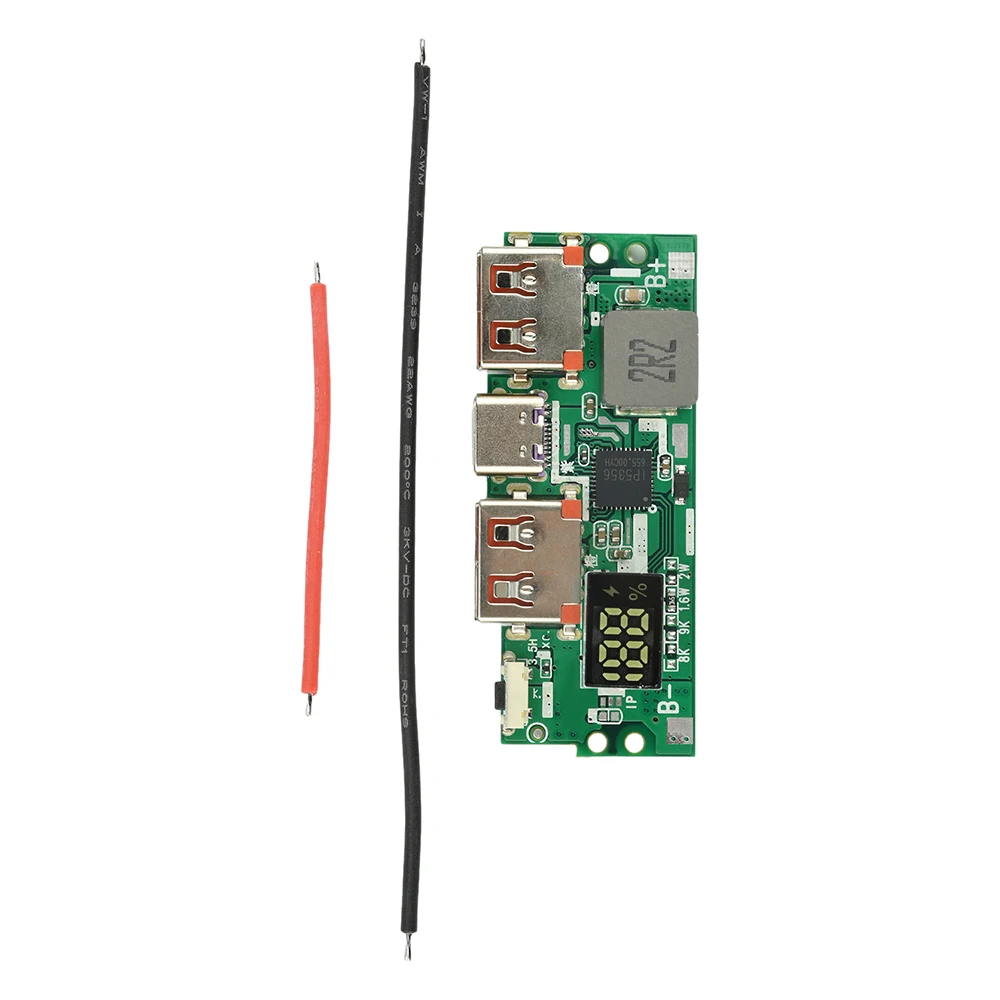

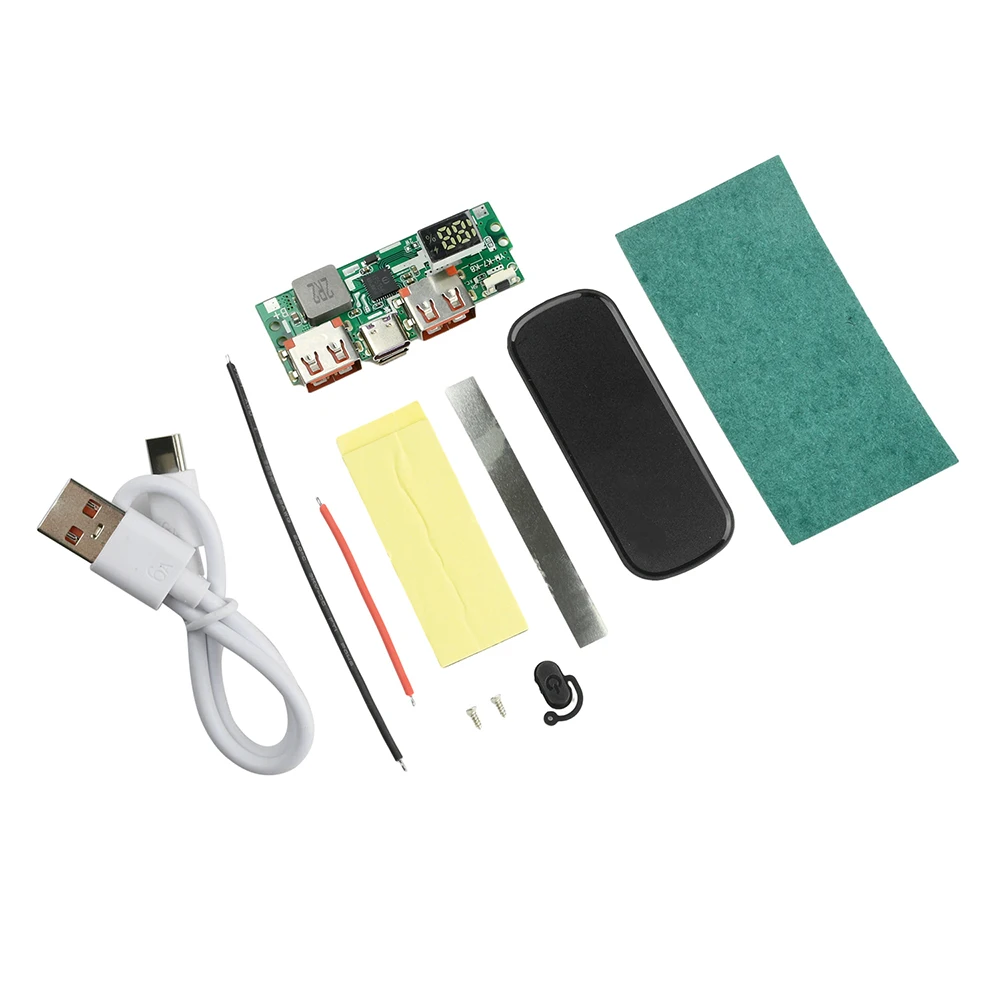

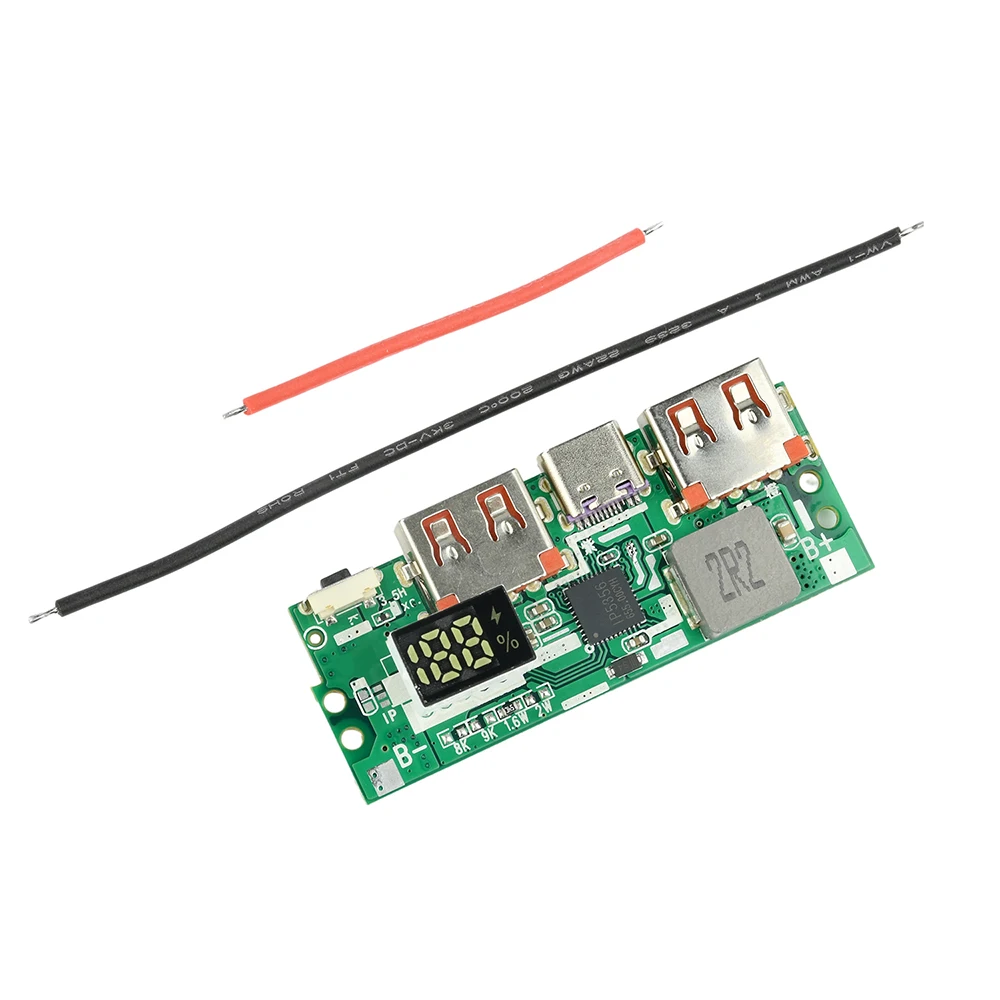

Paquete I: módulo x1+cable x2

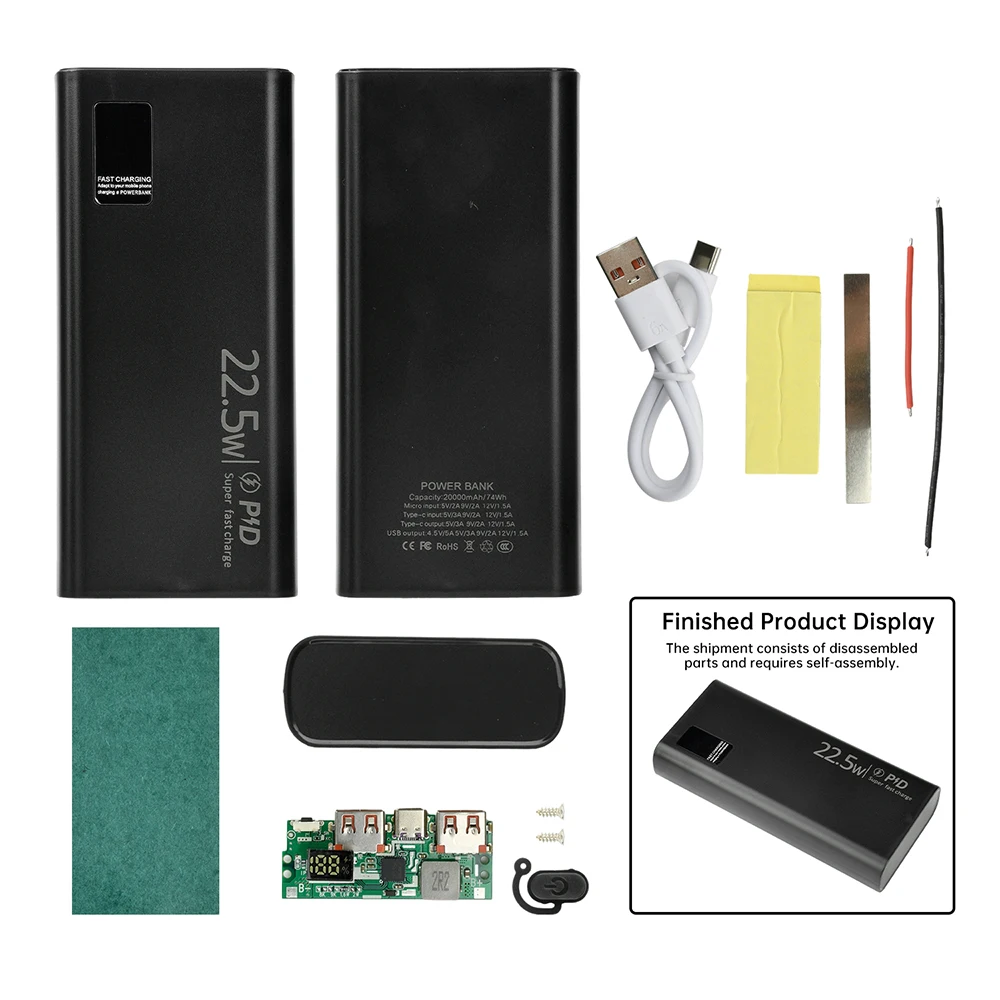

Paquete 2: Kit x1
