Descripción
Características:

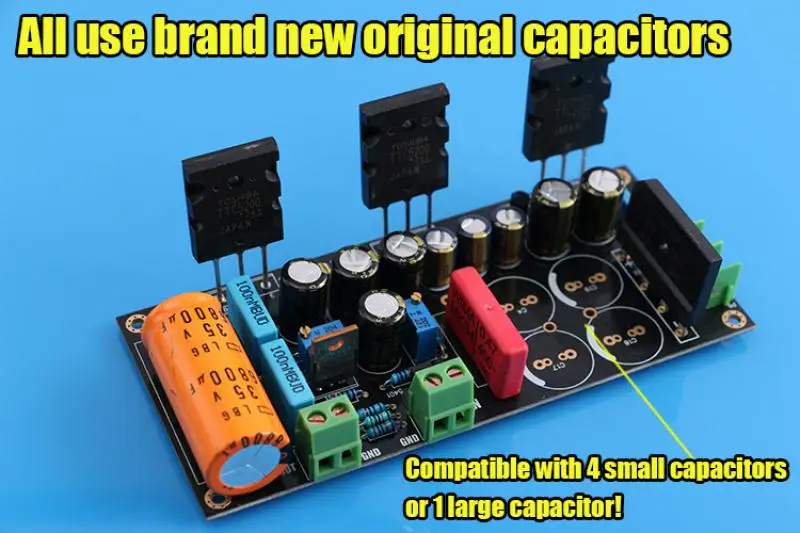

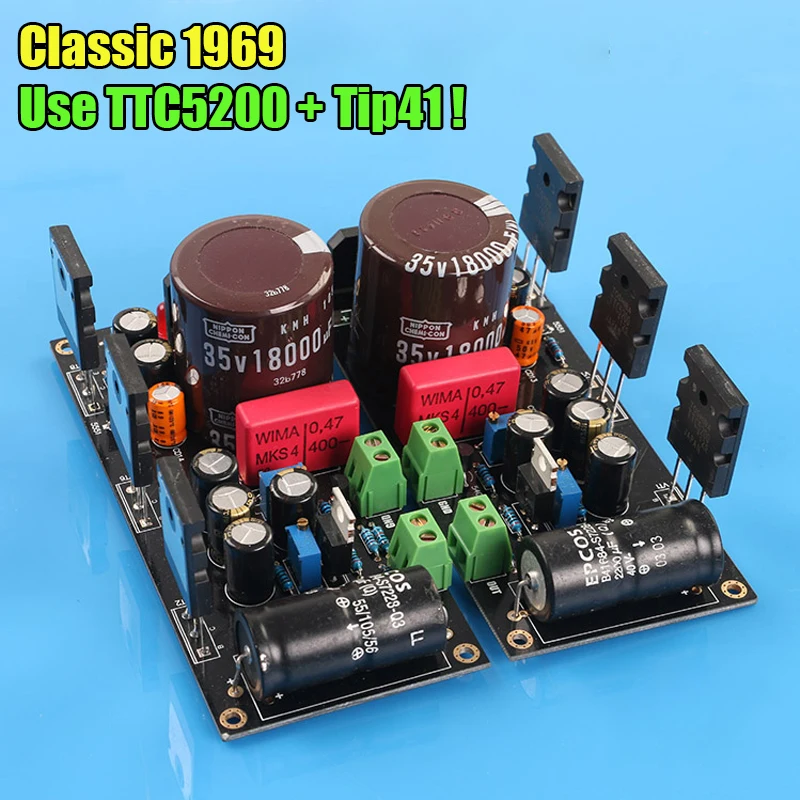

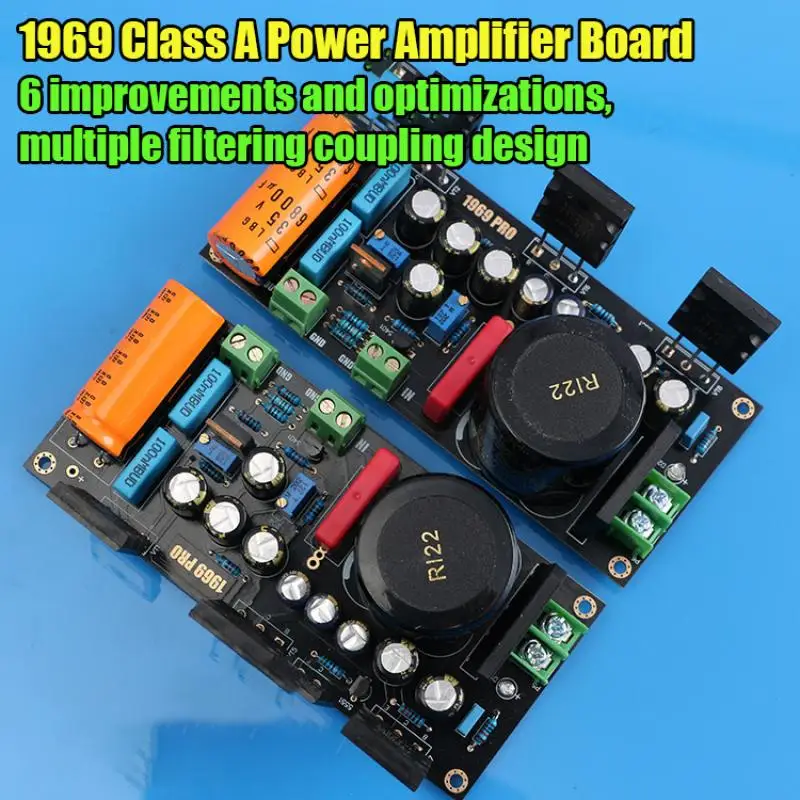

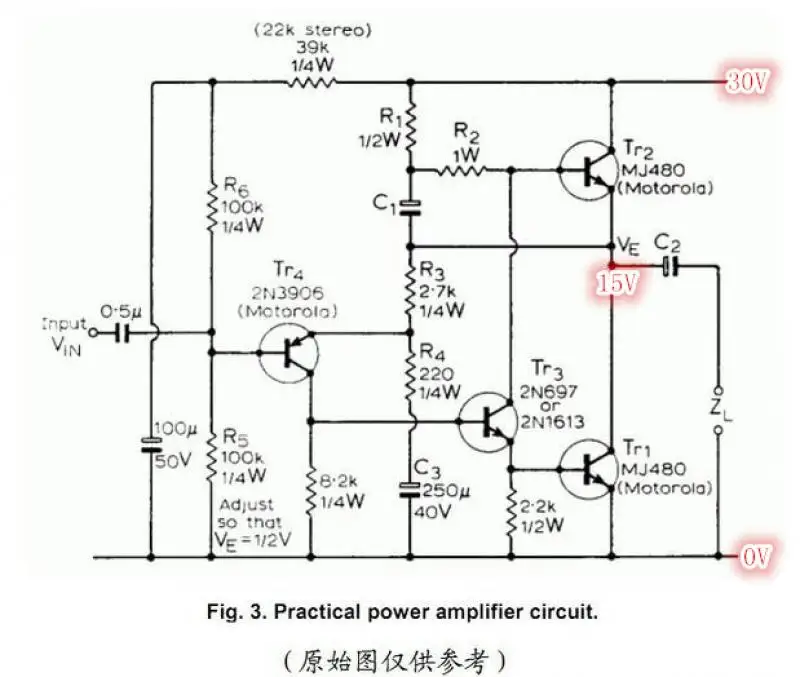

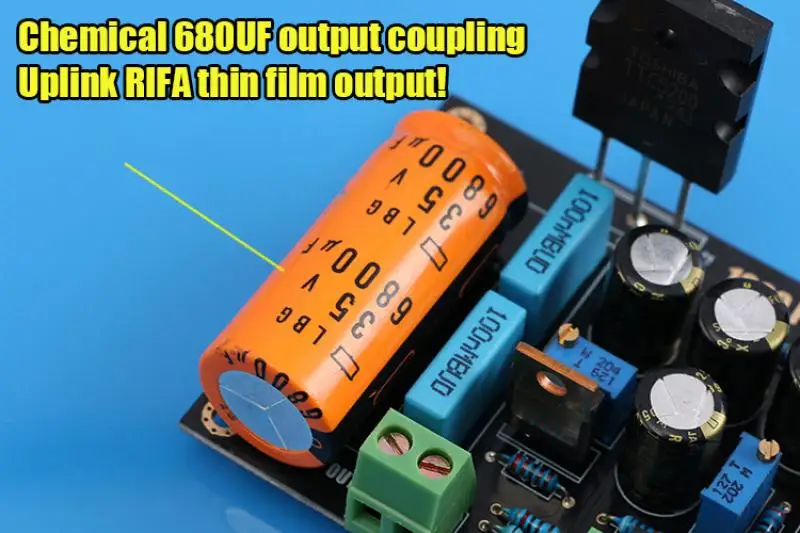

1. Circuito clásico 1969 y amplificador de potencia Clase A con características de tubo electrónico. Usando un nuevo pie de cobre WIMA para el acoplamiento, ¡el sonido es altamente refinado! ¡Hasta 18000UF de capacidad de filtrado, sensor de graves completo y suficiente suministro de corriente alta! Diseño simétrico, aspecto hermoso, utilizando TIP41 original para el sonido más preciso y utilizando condensadores originales alemanes para la salida.
2. ¡Con la salida del regulador de voltaje de alta corriente de alta precisión 5200, el voltaje de salida es más estable! ¡Más allá del LM317! El ruido es aún más inaudible
3. Entrada usando un condensador de audio de película delgada, ¡el sonido es mejor!

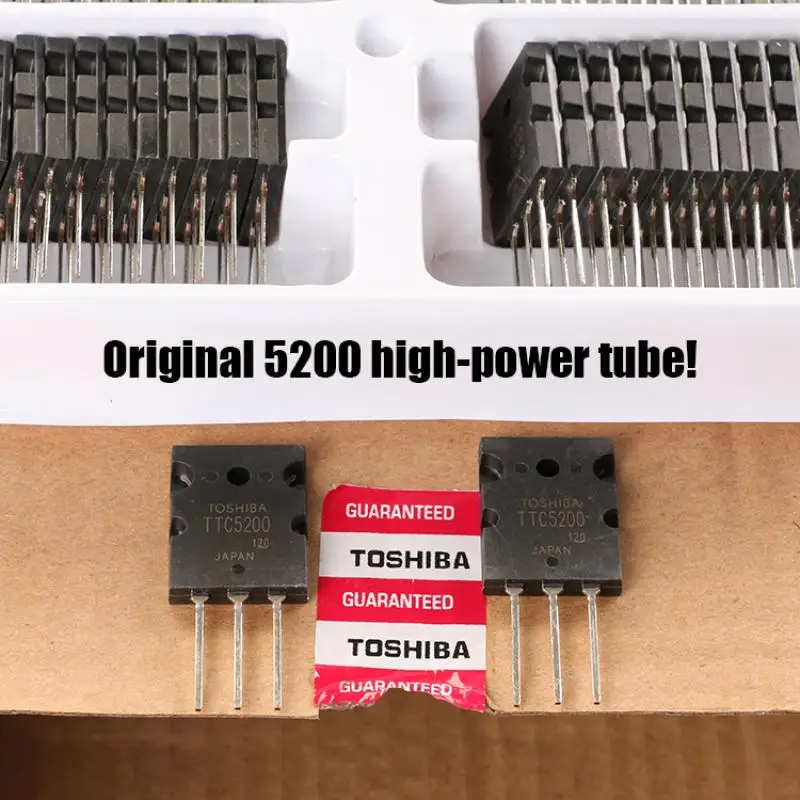

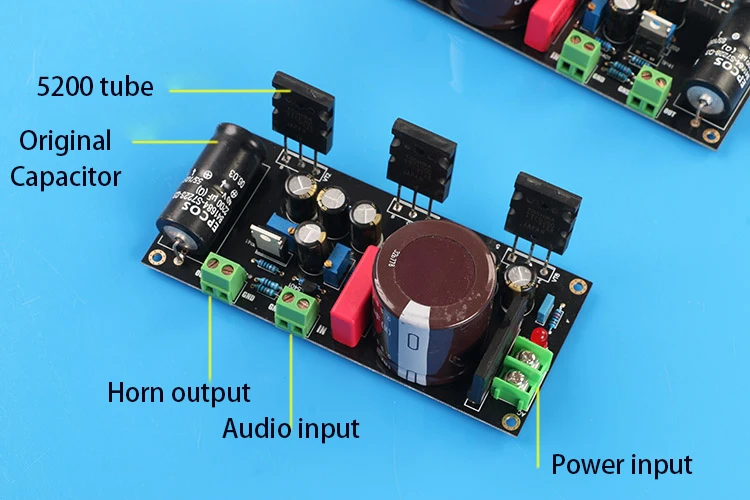

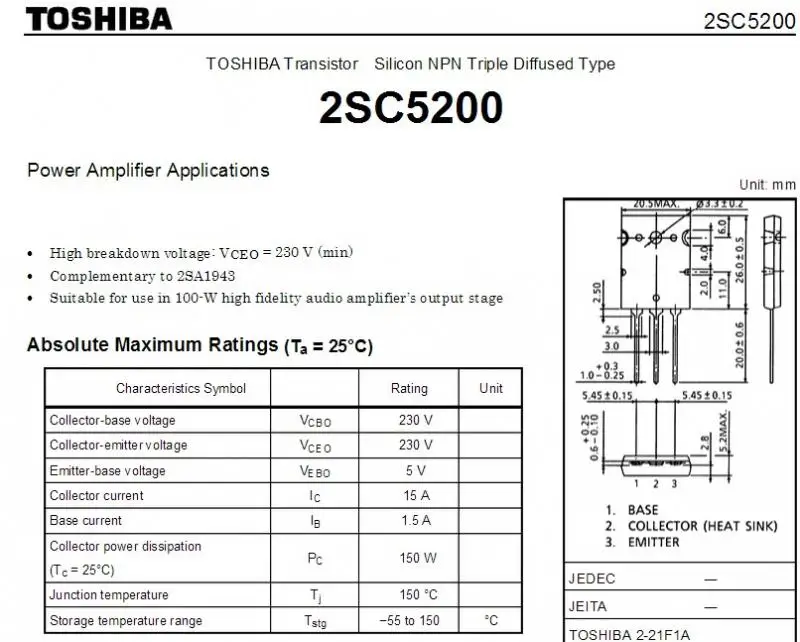

4. ¡Salida de tubo grande 2SC5200 T-oshiba! ¡Este tubo tiene una potencia máxima de hasta 150W, lo que permite que el 1969 emita un máximo de 25W Clase A! ¡Más que 2N3055!
Descripción del producto:
Rango de voltaje: 120 (2 hilos), 50W o más (se recomienda transformador AC18V W)
Un canal es de hasta 25W, una placa y un canal.
Tamaño PCB: 62mm × 129mm
Método de depuración:
La puesta en marcha de 1969 se divide en pruebas de corriente estática y pruebas de voltaje neutro.
1: la corriente de reposo se ha ajustado al hogar, el valor predeterminado 1.2A, puede cambiar la corriente de reposo ajustando la resistencia ajustable 202 en el tablero, ¡recomendado 1-2A! Además, la corriente de reposo debe probarse en serie con el puerto de entrada de corriente.
2: Prueba de voltaje de punto medio, el voltaje del punto medio debe ser la mitad del voltaje de la fuente de alimentación, es decir, la fuente de alimentación es 18V, entonces el voltaje del punto medio debe ser 9V, la prueba utiliza el archivo de voltaje de CC, el lápiz de prueba rojo está conectado al polo positivo del condensador de salida, Y el cable de prueba negro está conectado a tierra. ¡La prueba de línea puede ser! Ajuste la resistencia 204 para que el voltaje sea igual a la mitad del voltaje de suministro
Nota: el condensador es un producto desmontado y la prueba funciona bien.
Paquete incluido:
1 par de amplificadores (1 par=2 piezas)
Nota:
Debido a los diferentes lotes de piezas en la cadena de suministro, los principales cambios son la capacitancia/capacidad/voltaje soportado. Enviaremos al azar para asegurarnos de que todos los productos se prueben correctamente.
