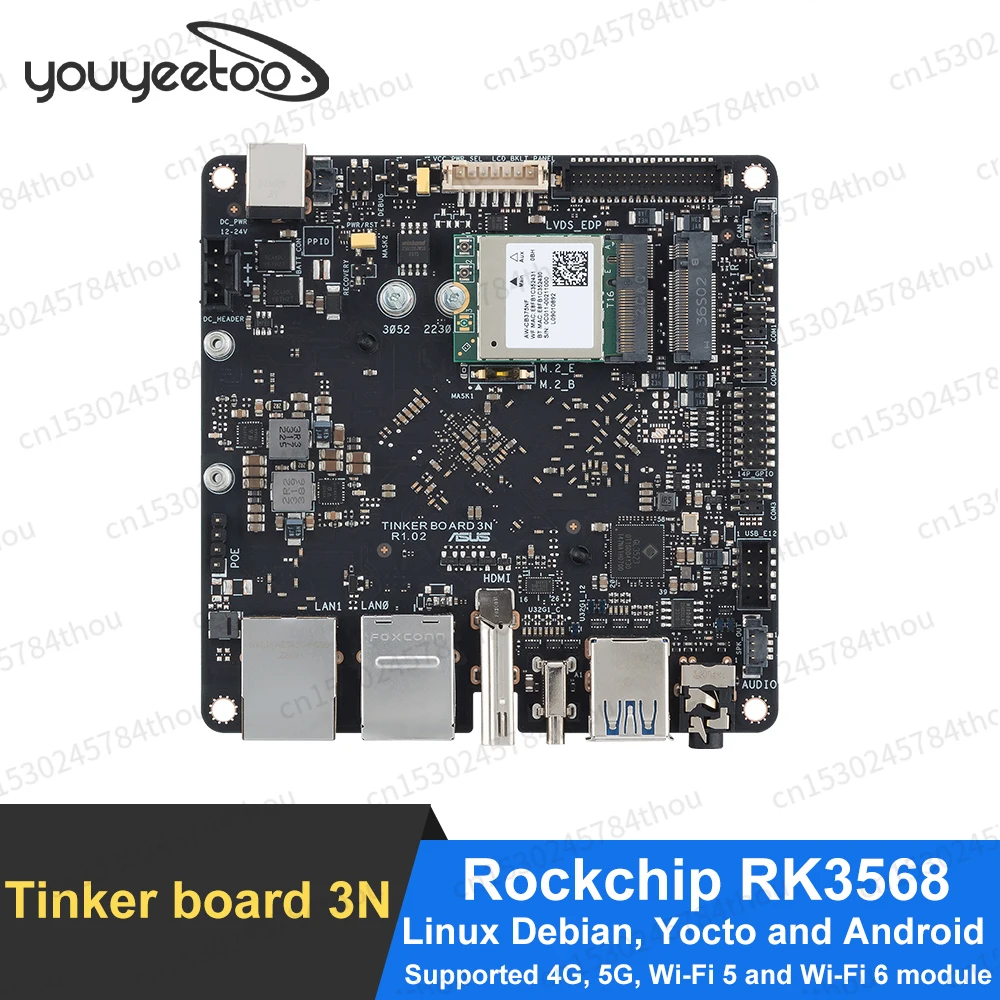

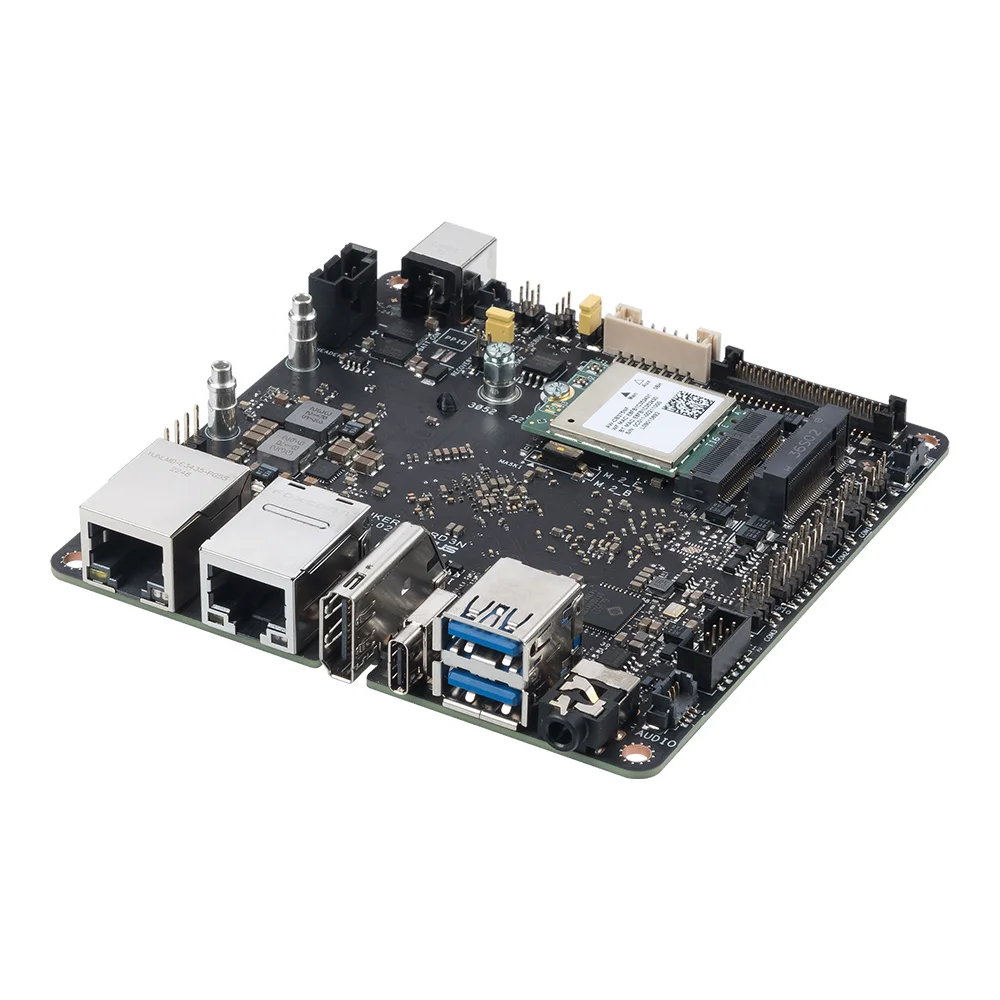

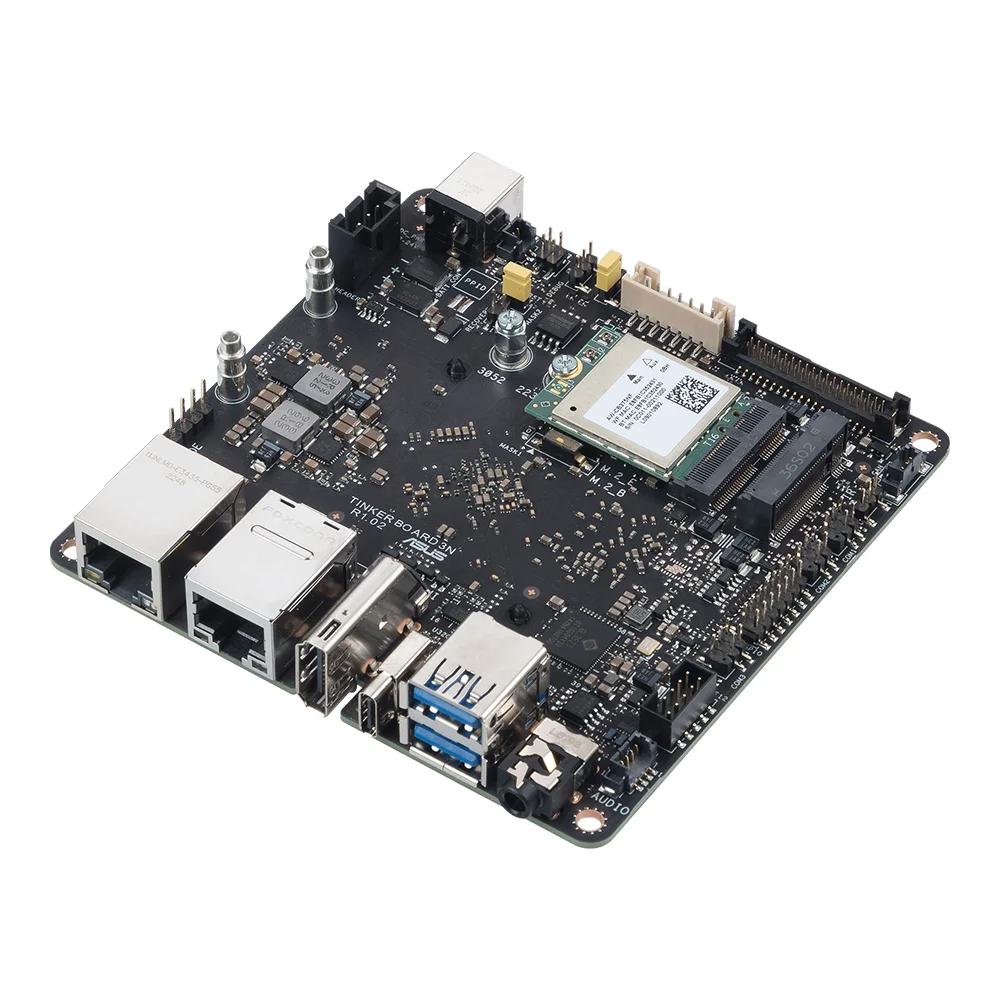

Placa ASUS IoT Tinker 3N Rockchip RK3568 ordenador de placa única/SBC placa de desarrollo LAN Dual compatible con Linux Debian,Yocto,Android

Logrando la interoperabilidad, escalabilidad y confiabilidad, las computadoras de placa única (SBC) ASUS IoT Tinker Board 3N ofrecen Arm®Potencia y versatilidad basadas en aplicaciones integradas en tamaño NUC.

• Procesador Arm Cortex-A55 de cuatro núcleos de 64 bits, construido en la arquitectura Arm v8

• Doble LAN integrada y PoE PD compatible mediante módulo de expansión

• 4G, 5G, Wi-Fi 5 y Wi-Fi 6 compatibles mediante módulo de expansión

• Compatible con interfaces industriales e integradas LVDS, eDP, COM y CANbus

• Ancho -40 a 85°Rango de temperatura de funcionamiento C

• Compatible con los sistemas operativos Linux Debian, Yocto y Android

MÁXIMO RENDIMIENTO DE COMPUTAR CON DISEÑO DE TAMAÑO NUC

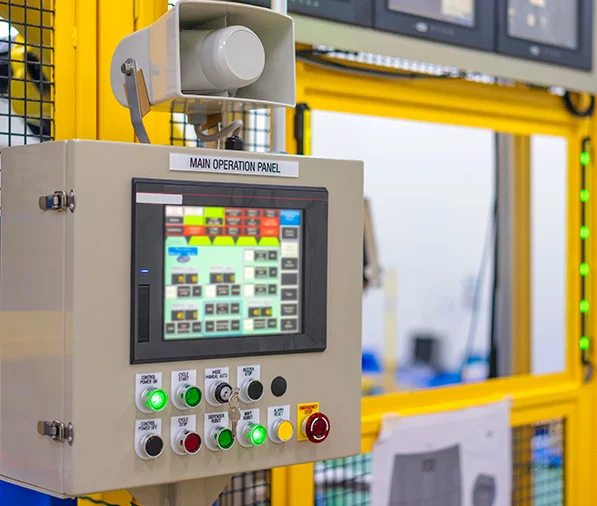

Con su versátil y moderno procesador basado en ARM de cuatro núcleos de 64 bits, el Rockchip RK3568, ASUS IoT Tinker Board 3N ofrece un rendimiento superior en tamaño NUC.Desarrollado por un Mali basado en ARM™-G52 GPU, Tinker Board 3N ofrece un procesamiento gráfico más fluido y una mejor seguridad de los datos, lo que permite una amplia gama de aplicaciones en la fabricación inteligente y la venta minorista inteligente, como puertas de enlace de IoT, interfaz hombre-máquina (HMI), señalización digital, quiosco de autoservicio y más.

Una de las ventajas clave del Tinker Board 3N es su configuración de memoria avanzada para satisfacer mejor los requisitos diversificados del mercado.Con memoria LPDDR4X, la placa ofrece mejores velocidades de transferencia de datos y funciona con solo un 55% de la energía requerida por LPDDR4, al mismo tiempo que cuenta con un consumo de energía 5 veces menor en modo de espera en comparación con DDR4.

DISEÑO TÉRMICO OPTIMIZADO

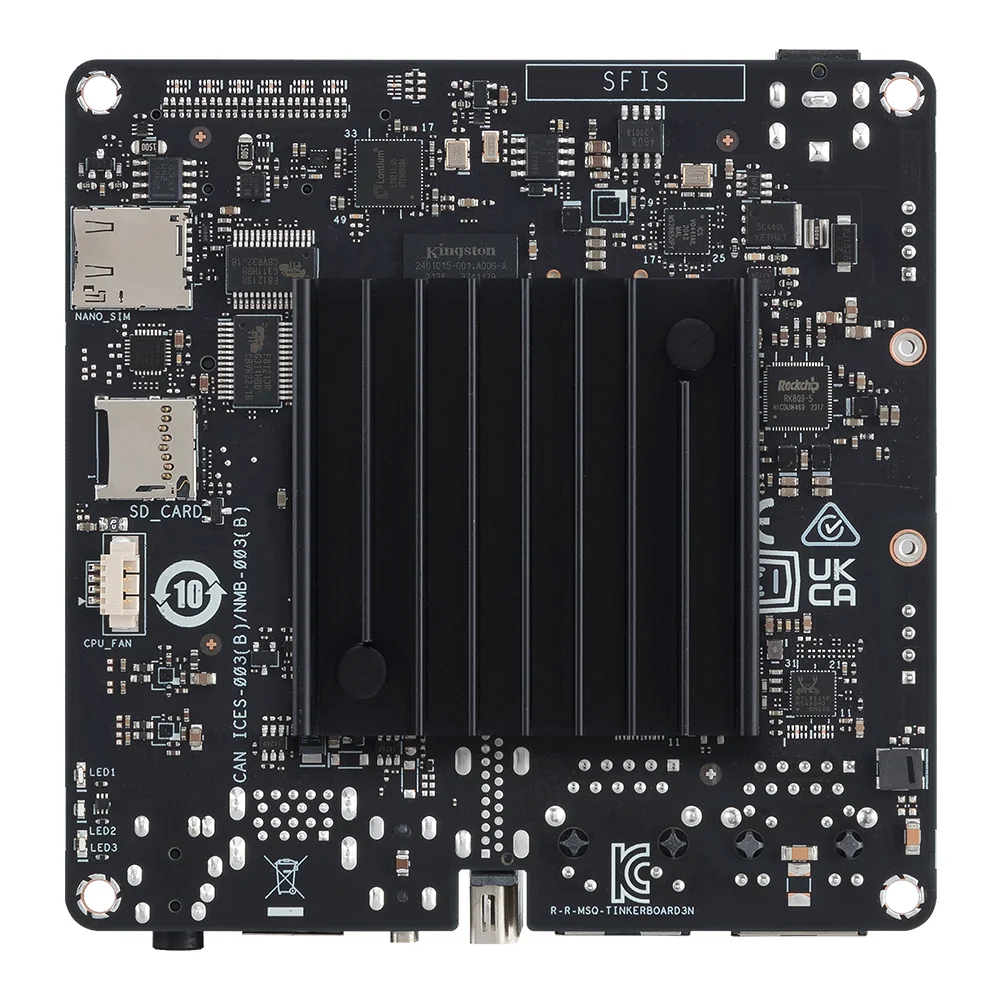

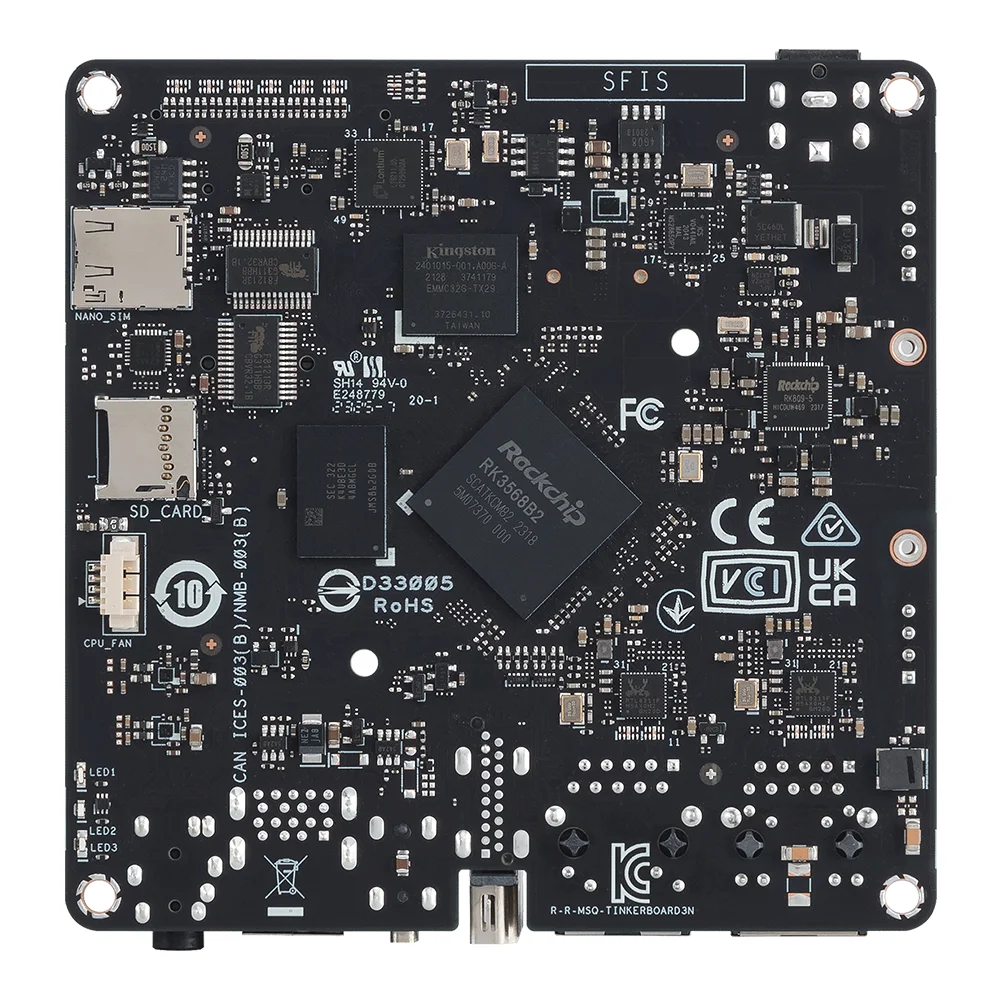

Tinker Board 3N presenta un diseño térmico avanzado que incluye un disipador térmico de clavija de perfil bajo y una colocación SoC en la parte posterior para mayor resistencia y facilidad de instalación, con sus dimensiones decidireccionales de escala NUC que permiten una implementación del espacio con restricción de SWaP e integración flexible del sistema..Con una reducción de aceleración térmica, los desarrolladores pueden superar los límites del rendimiento sin comprometer la estabilidad.También está diseñado para funcionar sin problemas en entornos industriales hostiles, con un impresionante rango de temperatura de funcionamiento de -40 a 85°C: lo que lo hace ideal para todo, desde uso en exteriores hasta entornos agitados de fábrica.

MÚLTIPLES PANTALONES SOPORTADOS

Con soporte LVDS y salida Full HD de doble canal, Tinker Board 3N permite una integración perfecta en una amplia gama de sistemas de visualización y, por lo tanto, ahorra mucho tiempo y esfuerzo de implementación del proyecto.

CONECTIVIDAD MEJORADA

Tinker Board 3N ofrece opciones de conectividad versátiles, lo que garantiza una capacidad de expansión superior del sistema para una amplia gama de aplicaciones.Con interfaces como PoE, LVDS, COM y bus CAN, este versátil SBC ofrece amplias oportunidades para una integración perfecta en varios sistemas industriales y de automatización.Ya sean controladores de fábrica, brazos robóticos o configuraciones de alarma, Tinker Board 3N está listo para la tarea en cuestión.

Tinker Board 3N también está diseñado con ranuras M.2 E y M.2 B, lo que permite la adición de módulos de expansión Wi-Fi o 4G/5G.Estas ranuras de expansión permiten una integración perfecta de opciones de conectividad, ampliando las capacidades de la placa y garantizan una conectividad inalámbrica y en la nube perfecta, reduciendo la latencia para aplicaciones en tiempo real en fábricas inteligentes y otros entornos de IoT.Los cabezales COM integrados y la funcionalidad del bus CAN mejoran aún más la versatilidad de la placa, permitiéndole satisfacer las demandas de diversas aplicaciones.

JUEGOS DE GESTIÓN
Consola en la nube ASUS IoT

AICC es una plataforma unificada para gestionar y analizar big data recopilados por dispositivos IoT que ejecutan diferentes sistemas operativos.

• Solución rápida de problemas

• Reinicio o actualizaciones remotas

• Tablero y análisis


ASUS Industrial Android y Linux FOTA

Tinker Board 3N admite la inversión de firmware por aire (FOTA), lo que permite que los sistemas integrados se desarrollen utilizando la placa se actualicen de forma remota con el último firmware, sistema operativo y controladores de Android.

• Red mundial de entrega de contenido

• Fácil implementación y mantenimiento

• Informe de progreso de FOTA

SOPORTE PARA LOS SISTEMAS DE OPERACIÓN MEJORES

Tinker Board 3N admite una variedad de plataformas de sistemas operativos más recientes y convencionales, satisfaciendo las diferentes necesidades del entorno de desarrollo.Tiene la flexibilidad de elegir entre los sistemas operativos Linux Debian, Yocto y Android, lo que garantiza la compatibilidad con los ecosistemas de software preferidos.x

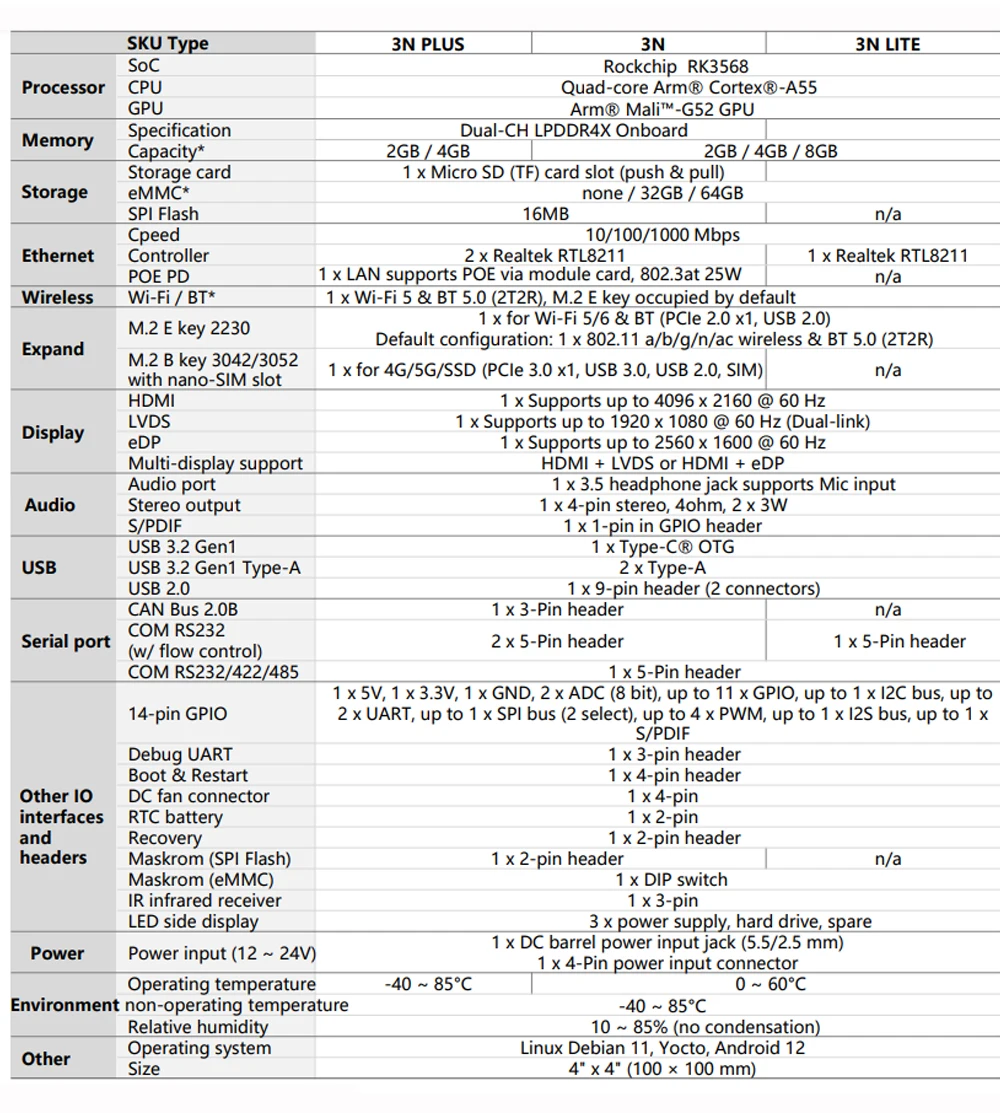

ESPECIFICACIONES

Socién

Rockchip RK3568

CPU

Brazo de cuatro núcleos® Cortex®-A55

GPU

brazo® Mali™-G52

Pantalla

1 HDMI™ con hardware CEC listo
1 x LVDS (doble enlace)
1 eDP

Tamaño de la memoria

LPDDR4/LPDDR4X de doble canal 2 GB/4 GB/8 GB

Almacenamiento

ninguno / 32 GB / 64 GB eMMC
Ranura para tarjeta Micro SD (TF) (empuje/pull)
Flash SPI 16 MB

Llave M.2 E 2230

1 x para módulo Wi-Fi 5/6 y BT (PCIe 2.0 x1, USB 2.0)

1 x para módulo 4G/5G o SSD (PCIe 3.0 x1, USB 3.0, USB 2.0, SIM)

Ranura para SIM

1

Audio

1 conector para teléfono 3,5 (con micrófono)
1 x cabezal de clavija estéreo para altavoz (4 ohmios, 3 W cada uno)
1 audio HDMI

USB

1 USB 3.2 Gen1 Tipo-C® Puerto OTG
2 puertos USB 3.2 Gen1 tipo A
2 x conector de clavija USB 2.0

Bus CAN 2.0B FD

encabezado de 1 pines

COM 232 (con control de flujo)

encabezado de 2 pines

COM 232/422/485

encabezado de 1 pines

Encuaderos internos

1 conector LVDS + eDP de 40 pines.
1 panel de retroiluminación de 5 V y cabezal de control
1 x encabezado del receptor IR
1 conector GPIO de 12 pines que incluye:
- 1 tierra.
- 1 bus I2C
- 1 hasta 2 x UART
- hasta 1 x bus SPI (2 selecciones)
- hasta 1 x SPDIF
- hasta 4 x PWM
- 2 x ADC (8 bits)
1 encabezado de recuperación de 2 pines
1 cabezal de encendido y reinicio de 4 pines
1 encabezado UART de depuración de 3 pines
1 cabezal de ventilador CC de 4 pines.
1 conector de batería RTC de 2 pines.

Conector de alimentación 12~24V

Soporte de sistema operativo

Debian 11 / Android 12

Dimensión

4x4 pulgadas/100x100mm

Temperatura de operación

-40℃ ~ 85℃

Temperatura sin funcionamiento

-40℃ ~ 85℃

Humedad sin operación

10% ~ 85% (sin condensación)

Nota

*Predeterminado para 1 x 802.11 a/b/g/n/ac inalámbrico y BT 5.0 (2T2R)
