Introducción a la placa de desarrollo:

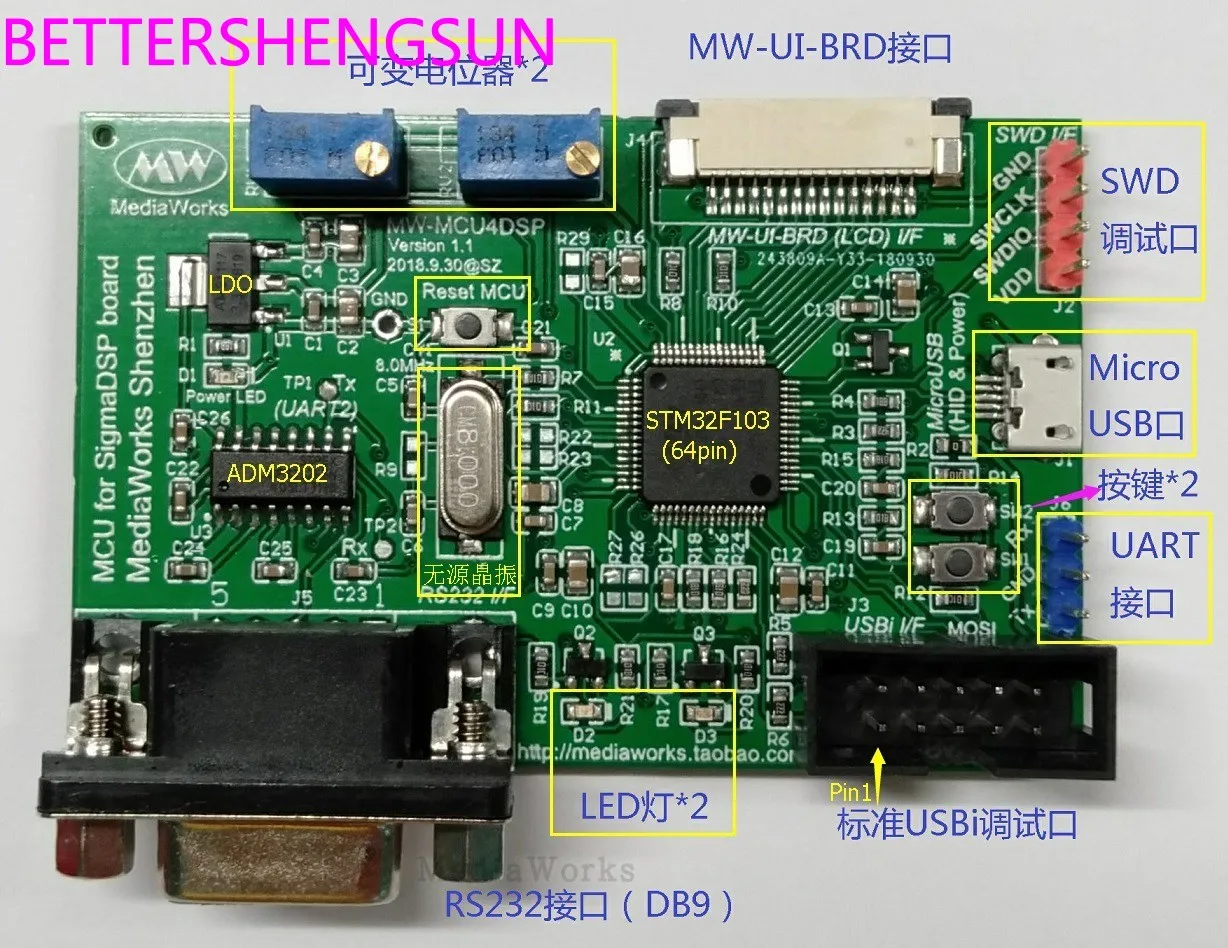

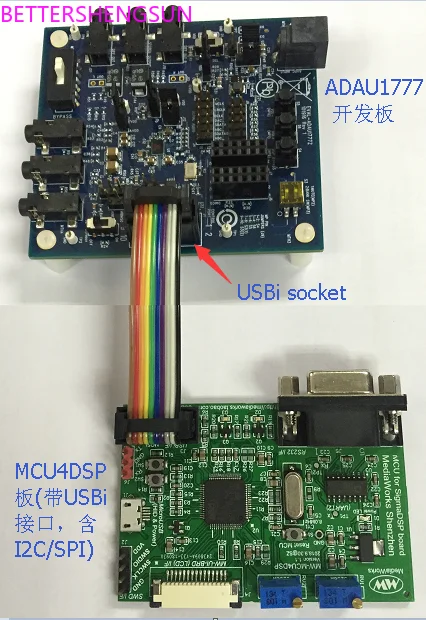

MW-MCU4DSP El tablero está diseñado para la CoordinaciónSigmaDSP ADI (IncluidoADAU170X/1761/145X/146X/1772/1777/1787 Etc.) diseñado por Development BoardMCU Tablero. Se basa enST EmpresaCorteza M3 Procesador kernel STM32F103RET6 , A travésSWD Desarrollo y depuración de puertos de depuración, placa de desarrollo también estándar reservadoUSBi Interfaz, que se puede conectar directamenteSigmaDSP La Placa de desarrollo está conectada.

Excepto los integrados en la placa2. Botón,2. Potenciómetro variable y2. ALED Además de la indicación de salida de luz, también funcionaMediaWorks EmpresaInterfaz de usuario Tablero conectadoFPC Enchufe para lograrLCD Soporte de pantalla de matriz de puntos LED y ampliado3 Botones y2. ALED Pantalla luminosa.

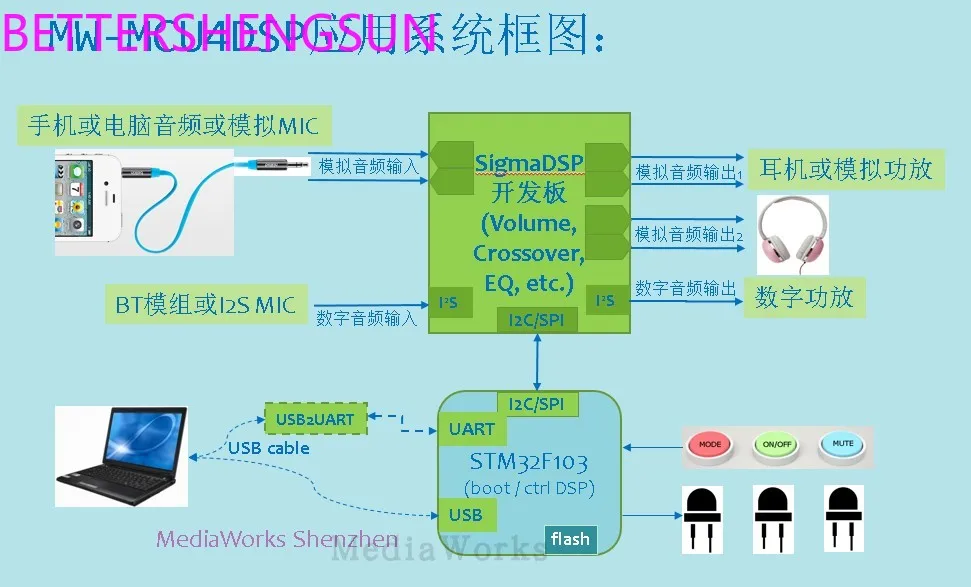

MCU Durante la depuración, la placa puede pasarSWD Fuente de alimentación de interfaz oMicro USB Fuente de alimentación del puerto; después de la depuración, solo puede pasarUSB El puerto está sin conexión. CuandoMCU Cargar cadena oHID Después del firmware de comunicación,PC Software de máquinaUART OHID Programación de interfazDSP Control.

A través de esta placa de desarrollo, los usuarios pueden saber cómo pasarMCUArranque ADAU1777/1772, Y pasarInterfaz de usuarioControlDSP, Como a travésI2COSPILeer/escribirDSPRegistro (incluidoBlockwriteYINTERRUPTOR BANCO), Control de volumen o actualización simple de parámetros del módulo EQ de sonido, etc.

Recursos de hardware compatibles:

• MCU4DSP Un tablero
• MicroUSB Un cable
• 2*5 Cable de color por pieza

Software y Materiales Relacionados:

• Keil5 YMDK Archivos de instalación( En la carpeta del grupoMCU ST Descargar)
• MW-MCU4DSP Guía de uso de la placa (PDF Versión electrónica)
• MW-MCU4DSP Diagrama esquemático (PDF Versión electrónica)
• SigmaDSP 1777/1772 rutina(SigmaStudio Documentos de ingeniería)
• SigmaDSP Inicio y control(Pdf Documento electrónico)
• MCU Rutina (incluyendo GeneralBrazo Marco del programa y puesta en marchaDSP/ Lectura y escritura de registros, parámetros de módulo de control simples,HID Y controlador de puerto serie, etc.)
