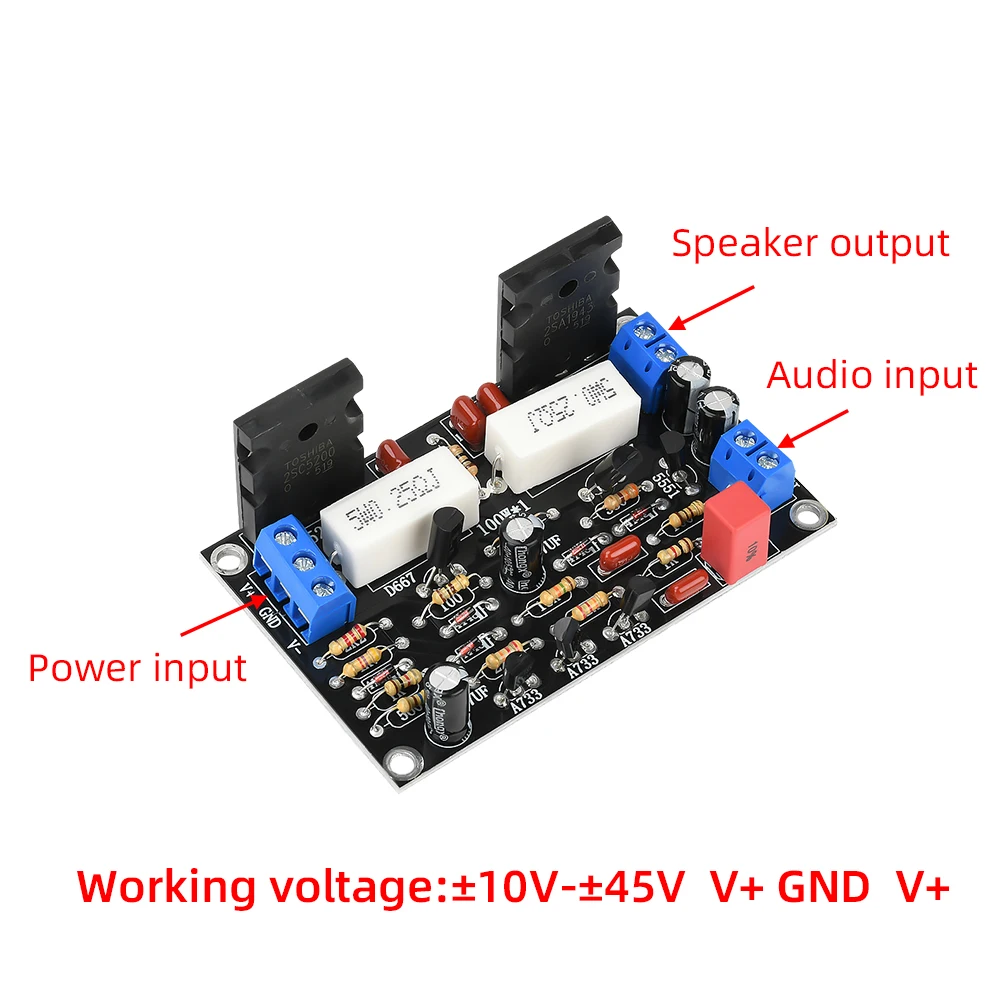

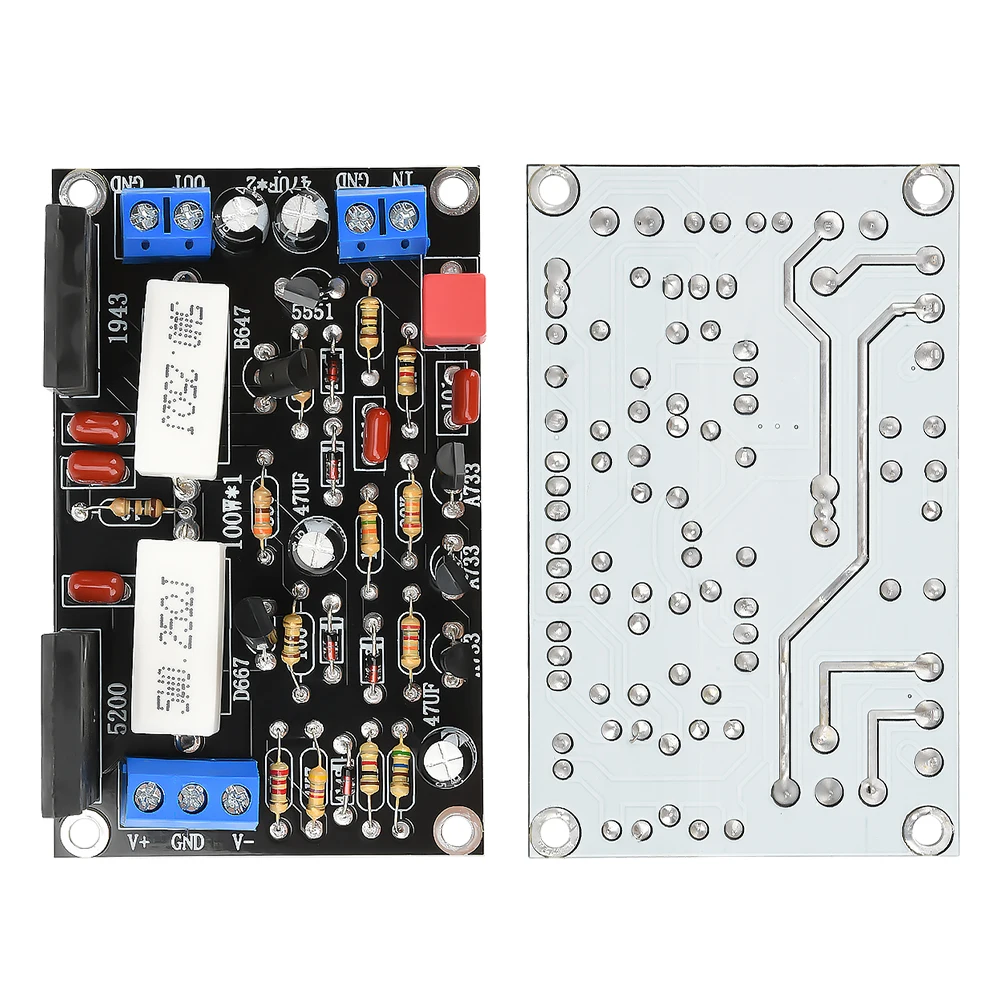

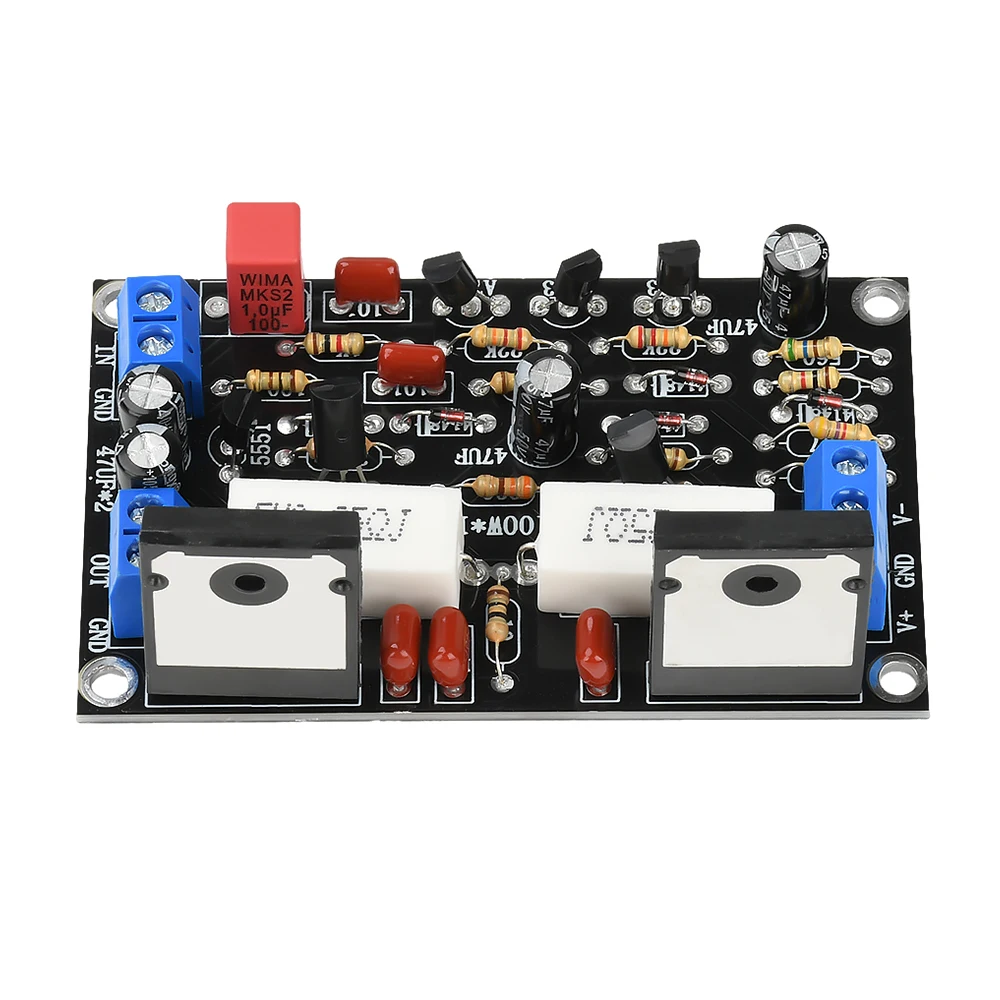

Placa amplificadora trasera DC -10V ~ 45V módulo amplificador de Audio HiFi Mono 100W amplificador de Audio amplificador de cine en casa

Puntos de venta del producto:
1.El ruido de conmutación es pequeño, no tendrá demasiado impacto en el altavoz, para protegerlo y al mismo tiempo brindar una experiencia auditiva más cómoda.
2. Fuerte potencia de 100 W: admite salida mono de alta potencia de 100 W, fácil de controlar todo tipo de parlantes para satisfacer la demanda de alta calidad de sonido
3.Arquitectura de circuito clásico: adopta el diseño de circuito amplificador clásico, operación estable y confiable, para garantizar un uso prolongado sin fallas
4.Siempre que instale y conecte correctamente, no es necesario depurar: siempre que la conexión sea correcta, no es necesario ninguna depuración se puede utilizar normalmente, la operación es simple y conveniente
5.Bajo nivel de ruido, deriva cero: pequeño ruido de fondo y excelente control de deriva cero, para garantizar una salida de calidad de sonido pura y restaurar los verdaderos detalles del sonido.

Parámetros del producto:

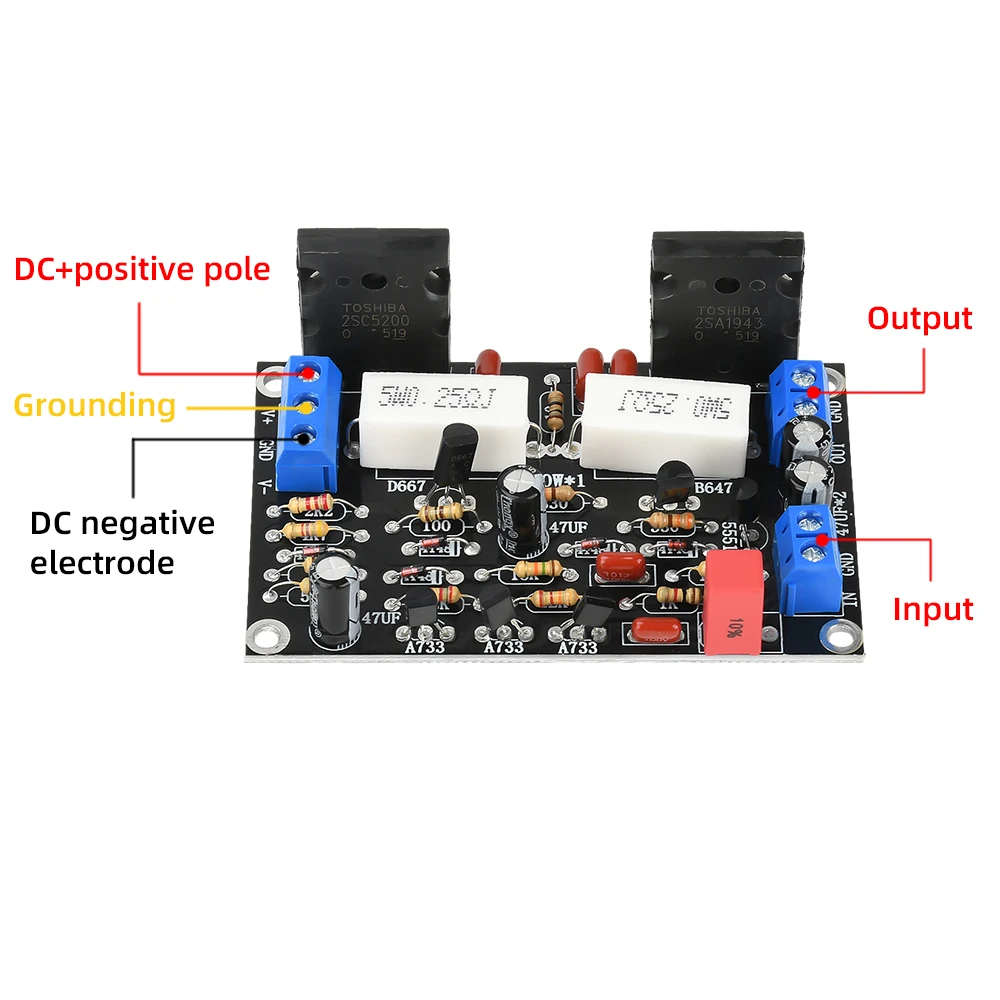

Voltaje de funcionamiento: DC-10V-45V (voltaje recomendado (+35V) -0-(-35V))
Potencia de salida nominal: 100Wx1 (4Ω±35V)
Potencia máxima de salida: 150Wx1 (4Ω±45V) gran generación de calor, no recomendado

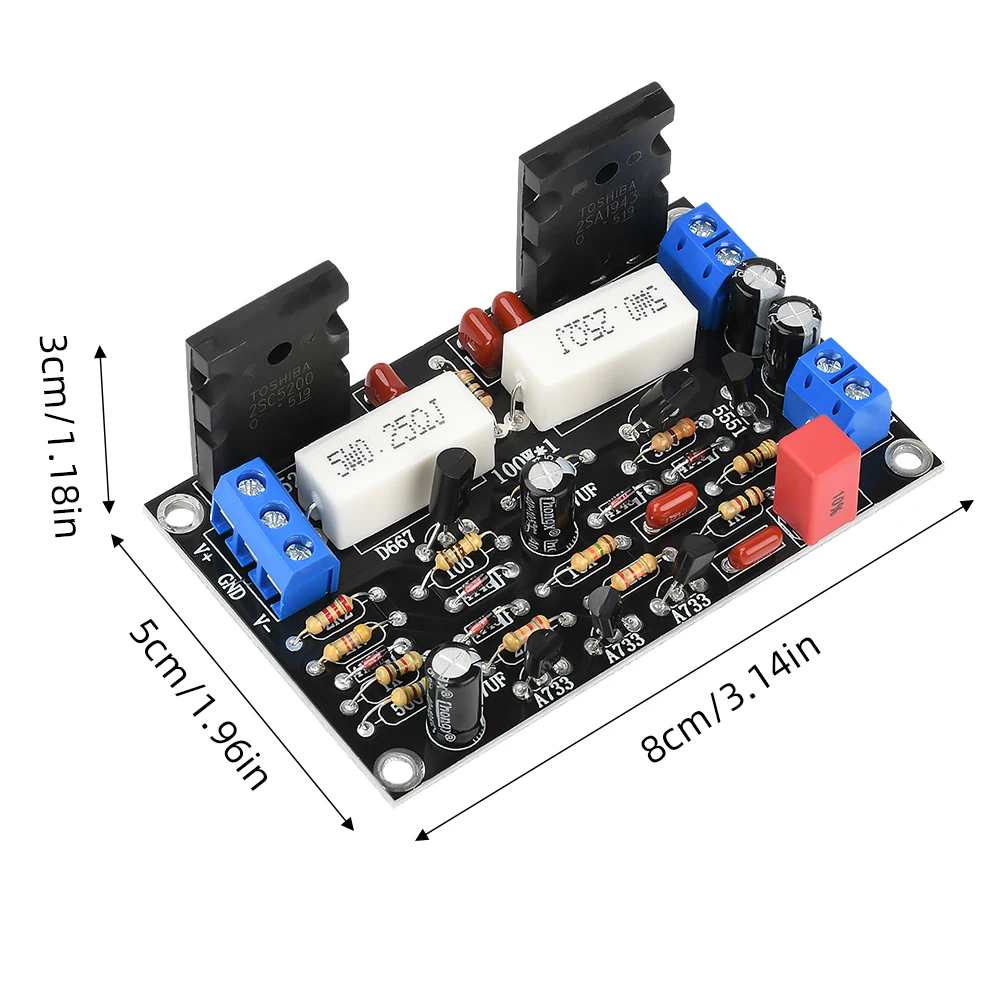

Tamaño del tablero: 80 mm * 50 m * 30 mm
Espaciado entre asientos de entrada y salida: 5,08 mm
Distancia entre los dos tubos: 47MM

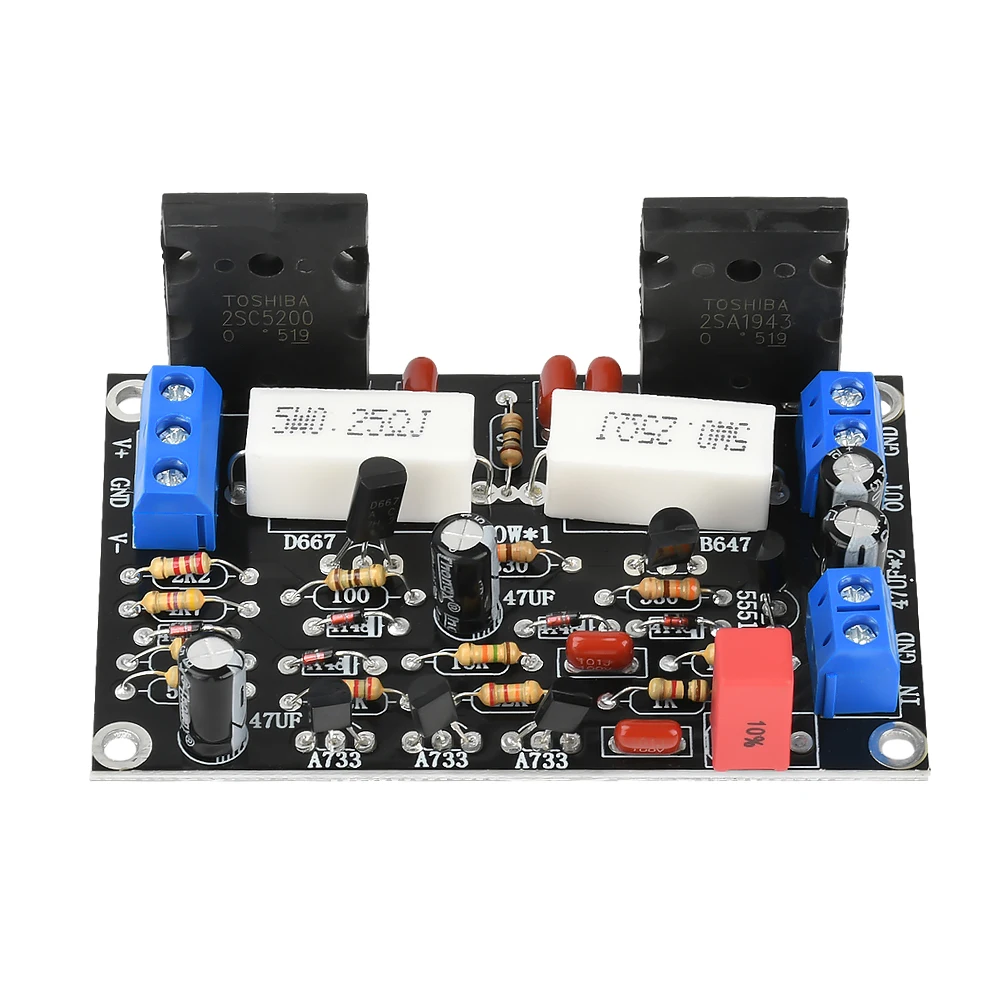

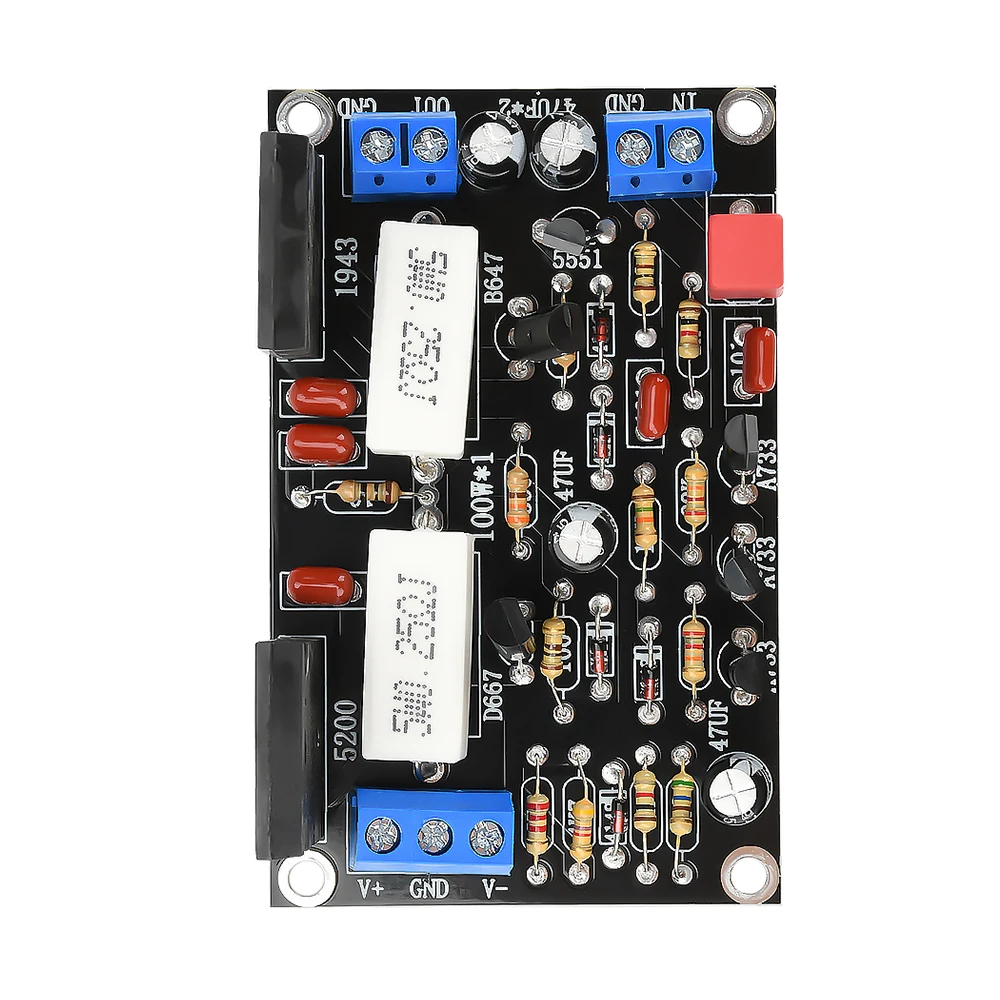

Los tubos de alimentación de la placa son: 2SC5200 + 2SA1943 (desmontados)

Lista de embalaje:
Módulo *1

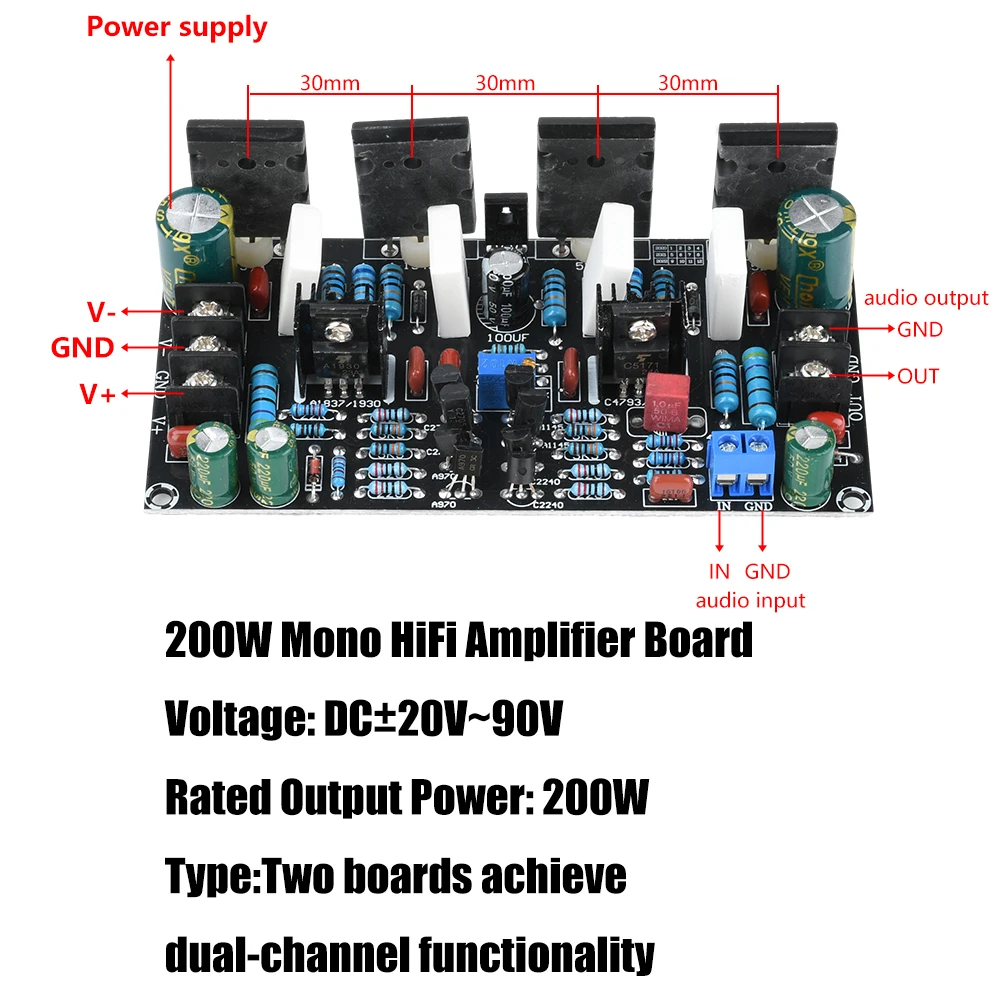

Potencia: 200W (potencia sin distorsión)

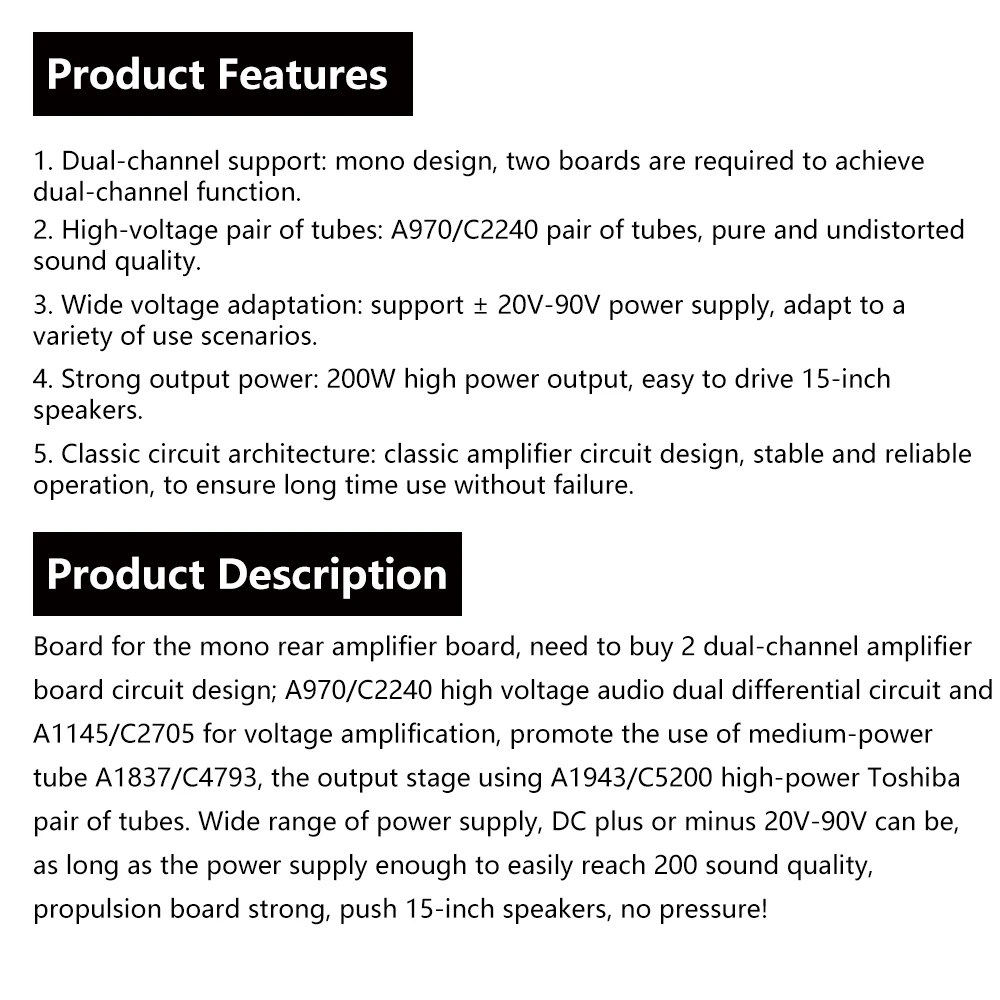

1.Soporte de doble canal: diseño mono, requiere dos placas para lograr la funcionalidad de doble canal.

2.Transistores de potencia de alto voltaje: utiliza transistores de potencia A970/C2240 para una calidad de sonido pura y sin distorsiones.

3.Amplia compatibilidad de voltaje: admite fuente de alimentación de ±20V-90V, adecuada para diversos escenarios de aplicación.

4.Potente potencia de salida: salida de alta potencia de 200 W, controla fácilmente un altavoz de 15 pulgadas.

5.Arquitectura de circuito clásico: utiliza un diseño de circuito amplificador clásico para un funcionamiento estable y confiable, lo que garantiza un uso a largo plazo sin problemas.

Descripción del producto:

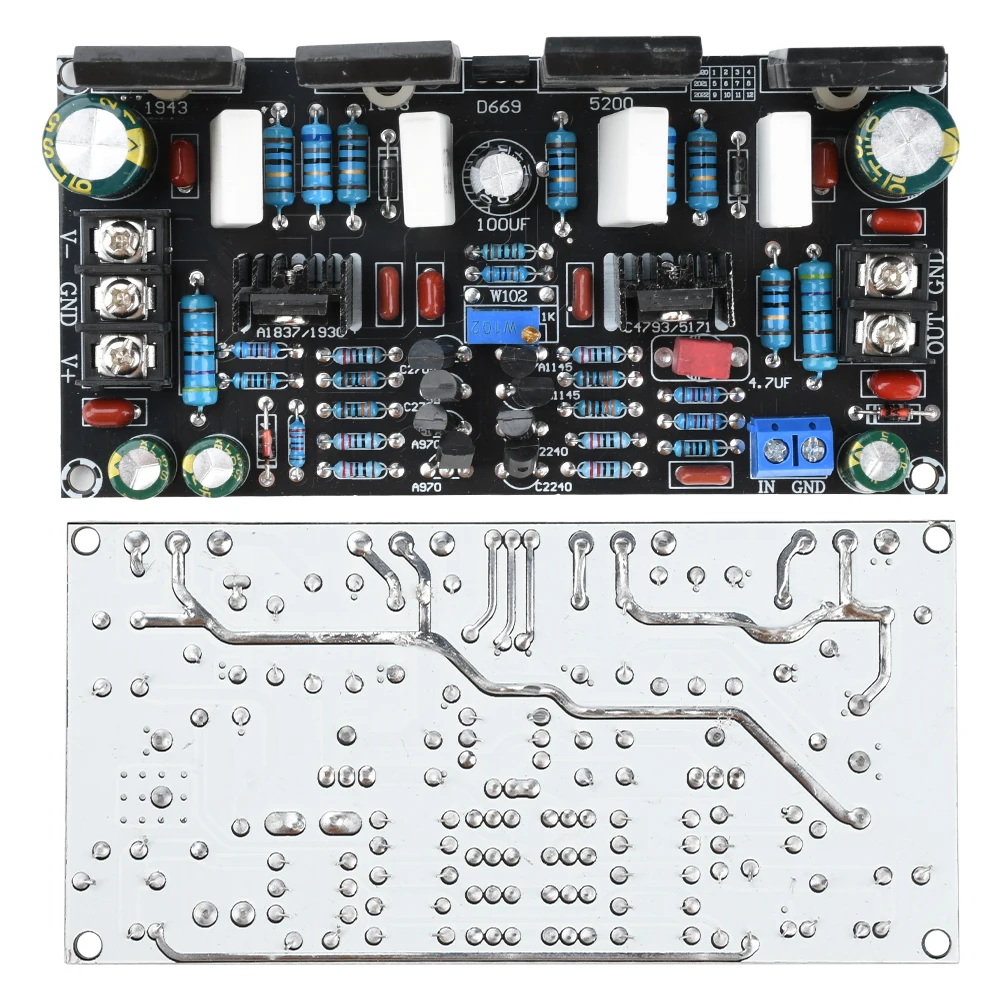

La placa es una placa amplificadora de potencia de un solo canal; Para la funcionalidad de doble canal, se requieren dos placas amplificadoras.Transistores de audio de alto voltaje A970/C2240 en un circuito diferencial dual y A1145/C2705 para amplificación de voltaje, impulsando los transistores de potencia media A1837/C4793, con la etapa de salida que utiliza transistores de alta potencia A1943/C5200.El rango de fuente de alimentación es amplio y admite voltajes de CC de -20 V a +90 V.Siempre que se suministre energía suficiente, puede alcanzar fácilmente 200 vatios de sonido de alta calidad.¡La placa amplificadora tiene una gran potencia de conducción y puede controlar sin esfuerzo un altavoz de 15 pulgadas!

1X placa amplificadora

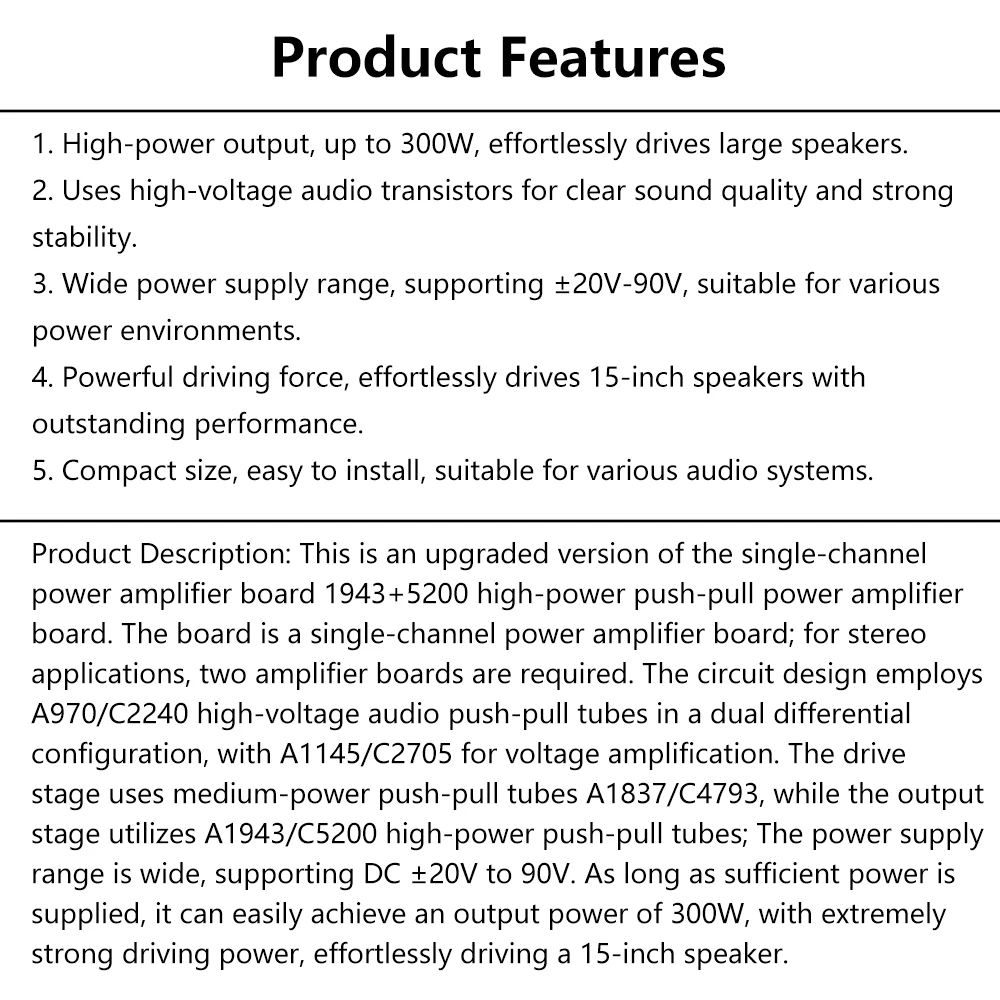

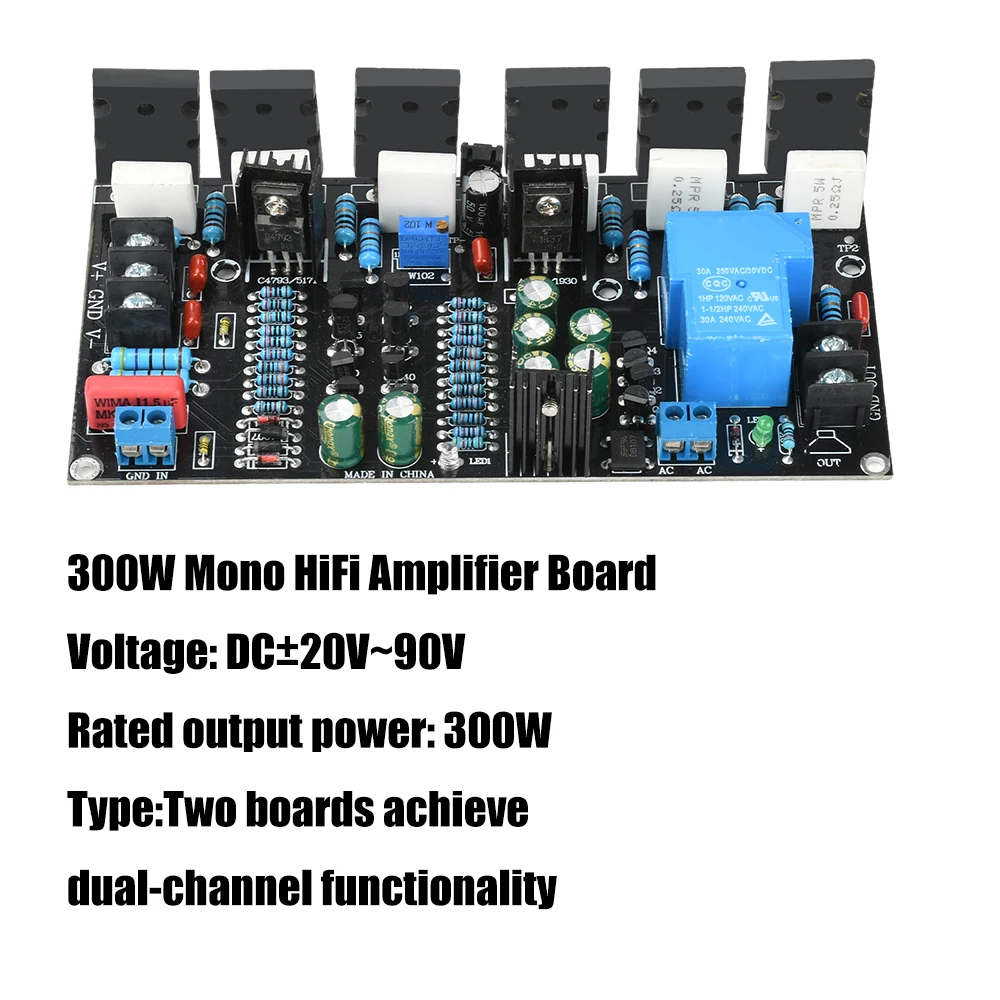

1.La salida de alta potencia, hasta 300 W, impulsa sin esfuerzo altavoces grandes.

2.Cuenta con transistores de audio de alto voltaje para una calidad de sonido clara y una estabilidad robusta.

3.Amplio rango de fuente de alimentación, compatible con ±20V a 90V, compatible con diversos entornos de energía.

4.Potente capacidad de unidad, controla sin esfuerzo altavoces de 15 pulgadas con un rendimiento excepcional.

5.Tamaño compacto para una fácil instalación, adecuado para varios sistemas de audio.

Introducción del producto:

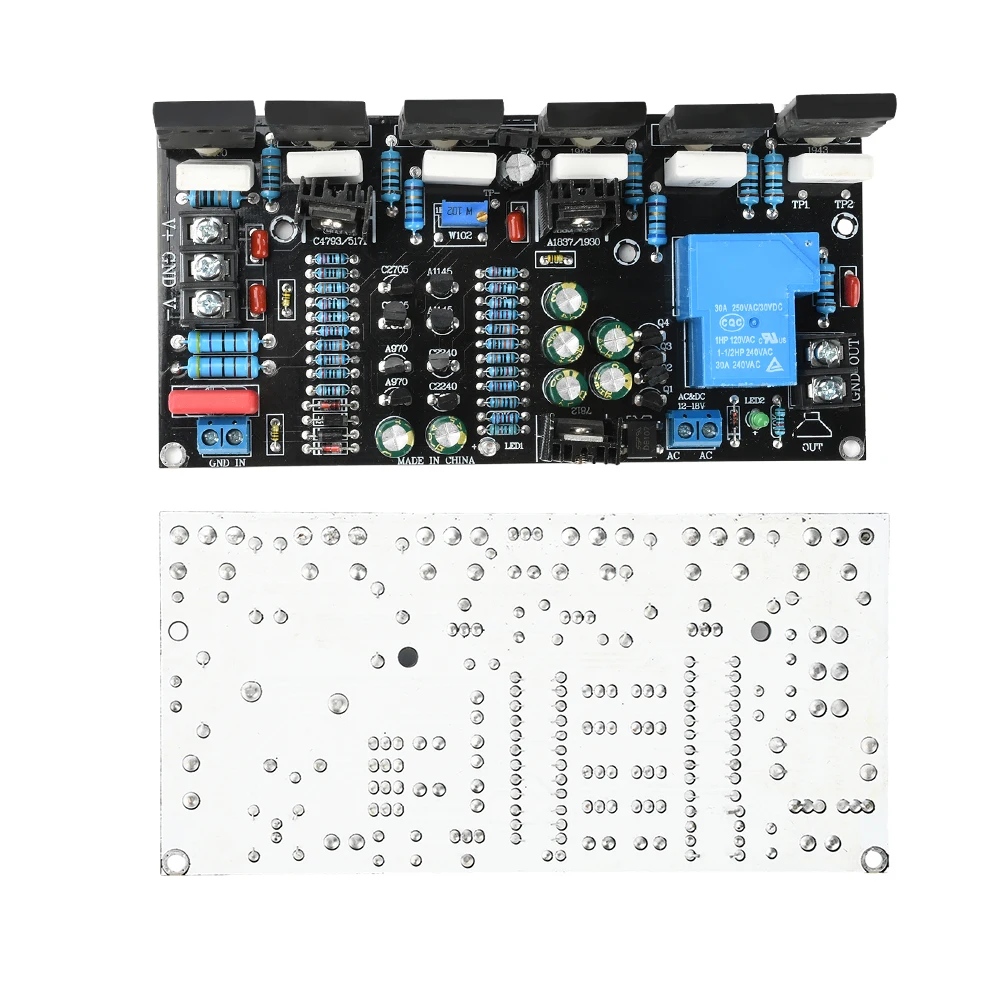

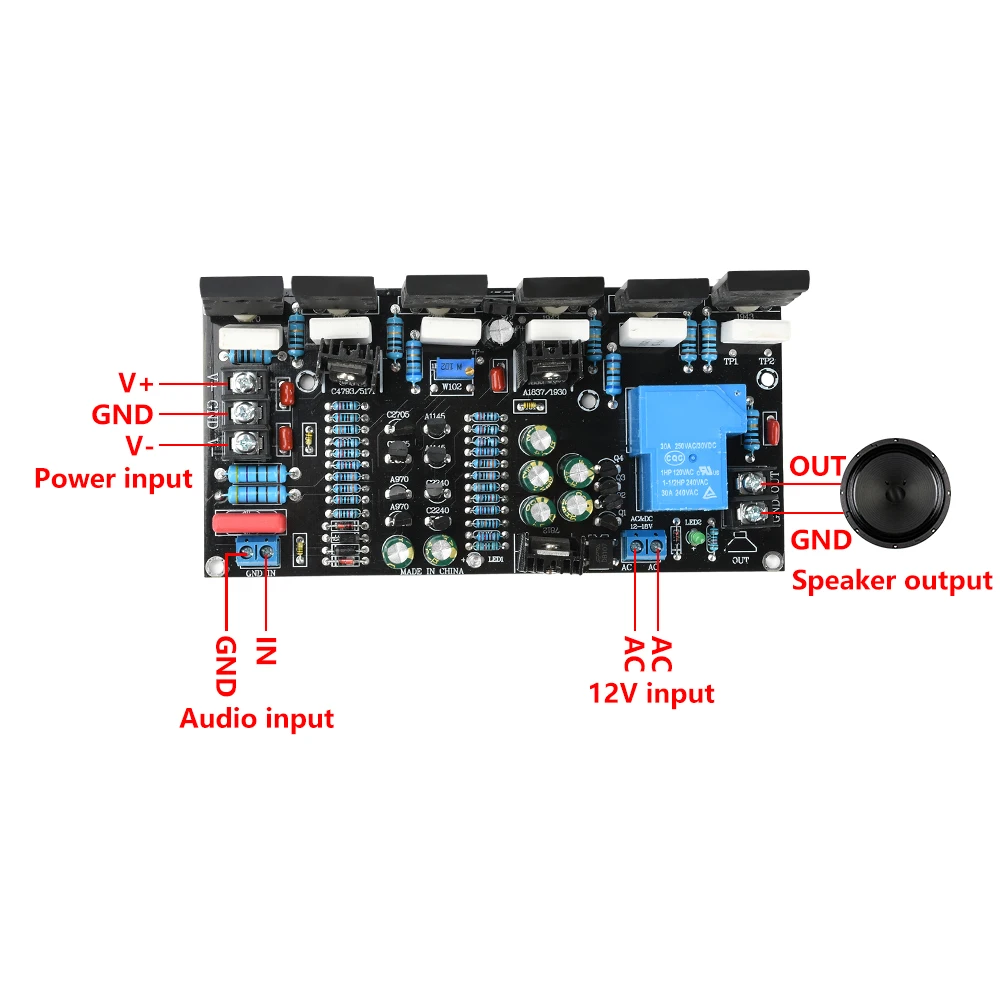

Esta es una versión mejorada de la placa amplificadora de un solo canal 1943 + 5200 placa amplificadora de potencia de transistores de alta potencia. La placa es una placa amplificadora de potencia de un solo canal; para aplicaciones estéreo, se requieren dos placas amplificadoras. El diseño del circuito emplea transistores de audio de alto voltaje A970/C2240 en una configuración diferencial dual, con A1145/C2705 para amplificación de voltaje. La etapa de transmisión utiliza transistores de potencia media A1837/C4793, mientras que la etapa de salida emplea transistores de alta potencia A1943/C5200; El rango de fuente de alimentación es amplio y admite CC de ±20 V a 90 V. Siempre que se suministre energía suficiente, puede alcanzar fácilmente una potencia de salida de 300 W, con una potencia de conducción extremadamente fuerte, impulsando sin esfuerzo un altavoz de 15 pulgadas.
