Descripción

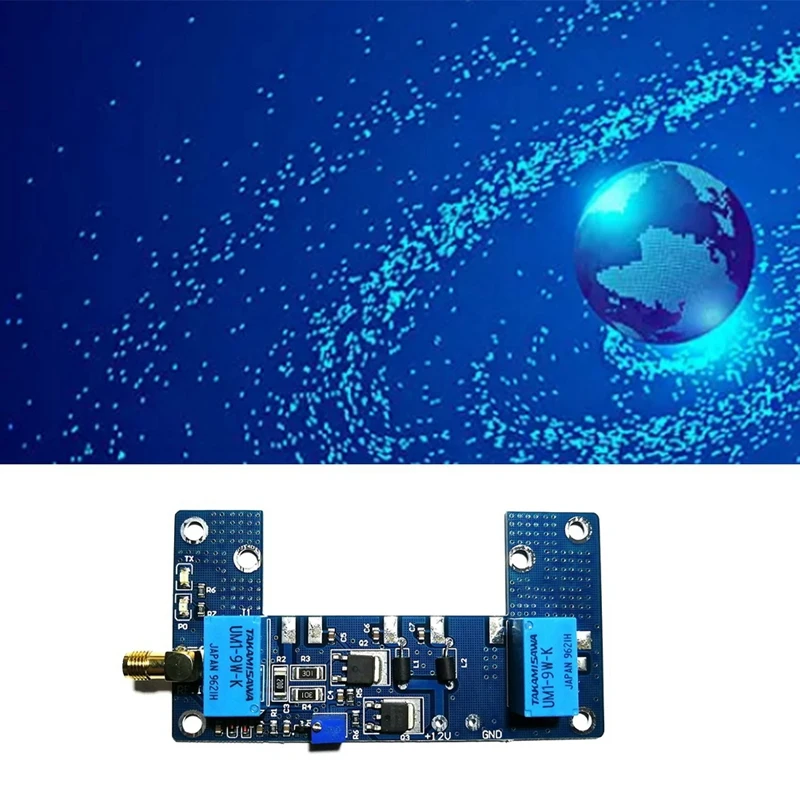

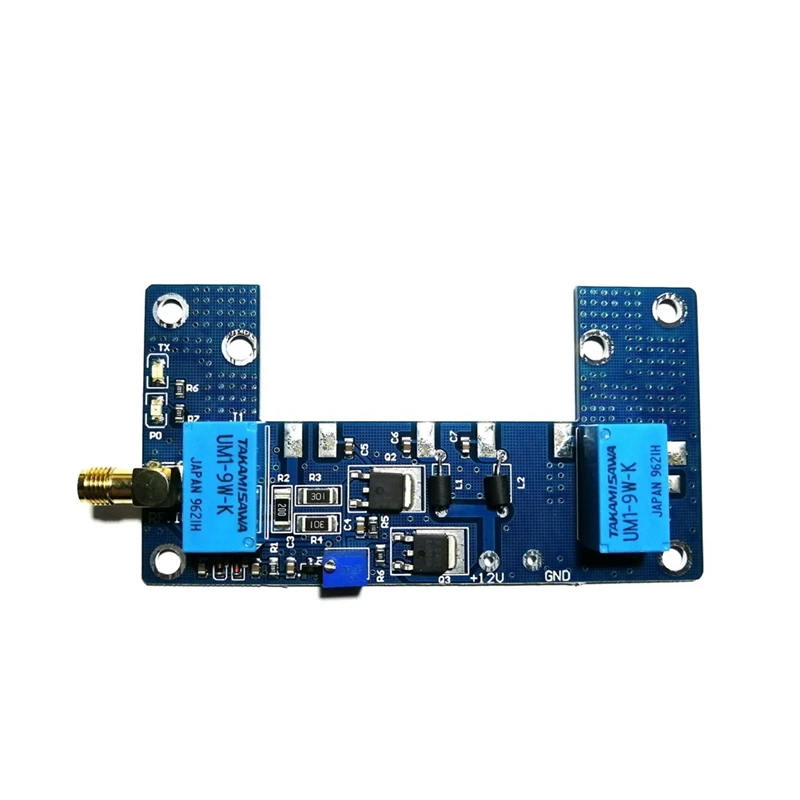

La PCB es el circuito periférico del módulo de potencia, debe usarse con la serie RA o M de Mitsubishi, para que los módulos de la serie S de Toshiba funcionen correctamente.
Los módulos de la serie RA deben depurarse antes de que todos los pines de la placa PCB se ajusten al voltaje antes de soldar todos los pines.
El voltaje de funcionamiento del módulo de la serie M o S es de 10-14 V, puede montar directamente el módulo en la placa PCB y ajustarlo a 10-12 V.

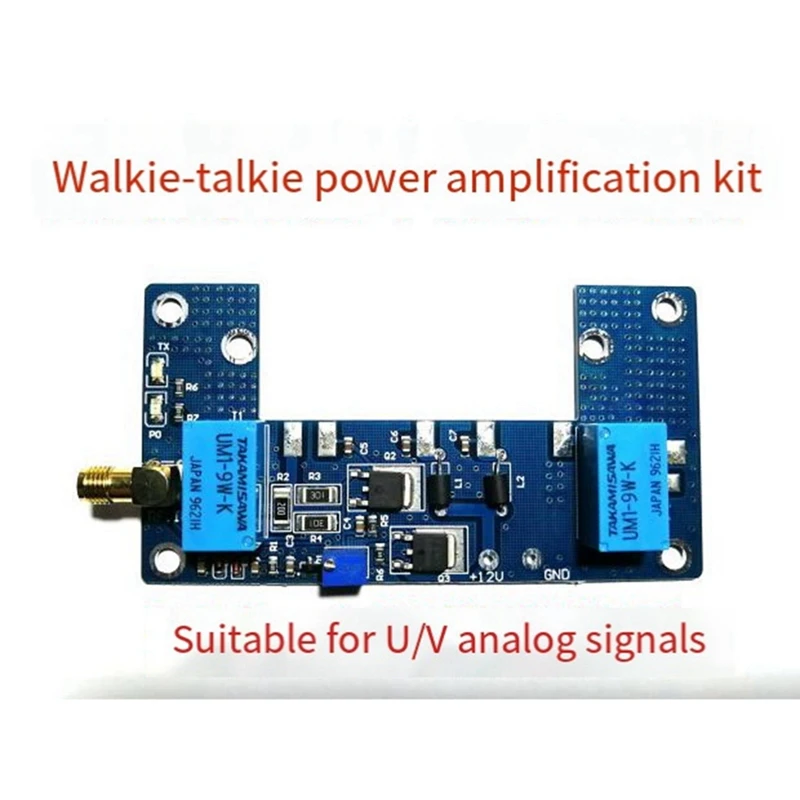

La placa es principalmente para radios portátiles y desarrollo de 1-5W, con circuito de conversión automática del transceptor, aumenta la potencia del transmisor de las radios para que las radios portátiles tengan la potencia de la radio del automóvil, de modo que la comunicación está más lejos de la voz ¡Es más claro!
Módulo RA desde la izquierda del segundo pie (VGG) voltaje de funcionamiento de 2.3-3.3V (en este rango de voltaje, mayor será la potencia de salida más allá de este valor puede ser un módulo de potencia autoexcitado o quemado), depurando antes del walkie-talkie y la placa PCB conectados a un buen, y luego preparar un multímetro, el multímetro al engranaje de voltaje de CC, y luego se conectará el lápiz rojo al segundo pie del módulo en la placa PCB (VGG), el lápiz negro Conecte el polo negativo, luego presione la tecla del transmisor del intercomunicador y luego ajuste el potenciómetro azul en la placa (

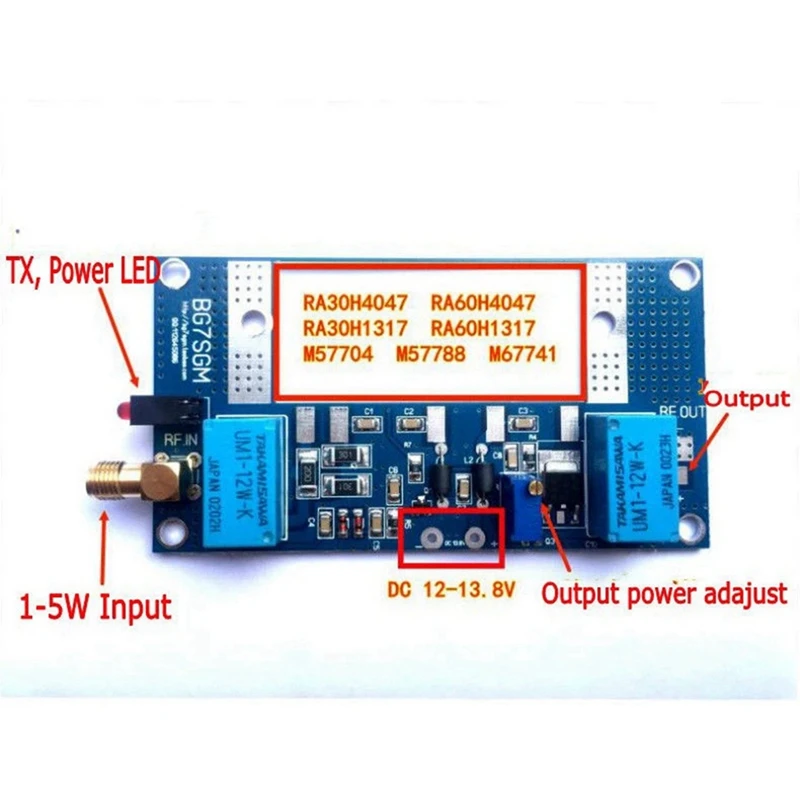

Potencia de entrada: 1-5W
Potencia de salida: 10-80 W (determinada por los módulos instalados)

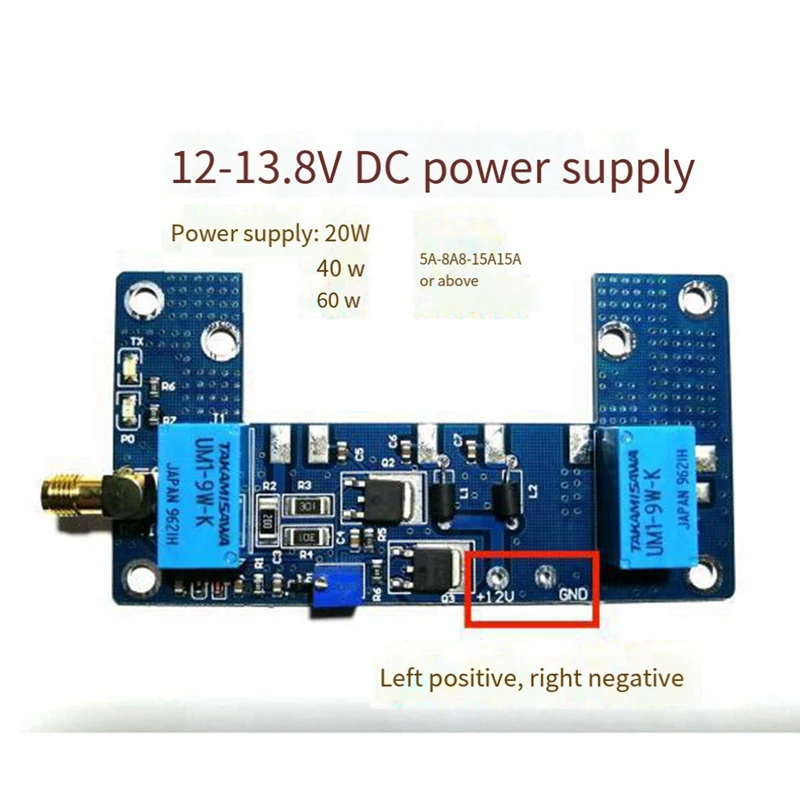

Voltaje de entrada: CC 12-13,8 V
Frecuencia de trabajo: 136-170 400-470 (determinada por el módulo instalado)
Pérdida de inserción: 1-1,5 dB
Relación de ondas estacionarias: menos de 1,5
Nota: Diferentes lotes pueden tener diferencias en la apariencia, el color y los caracteres impresos del producto, lo que no afectará el uso.
Color: como se muestra
Material: PCB
Tamaño: aproximadamente 94x50x1,6mm
Contenido del paquete:
1 * Kit de módulo RF
Solo el contenido del paquete anterior, otros productos no están incluidos.
