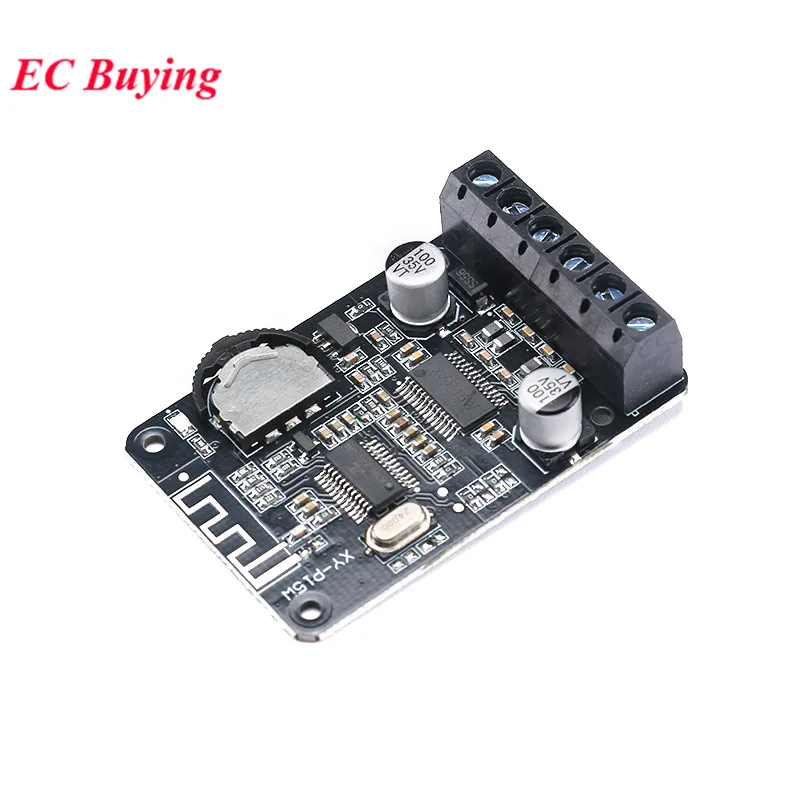

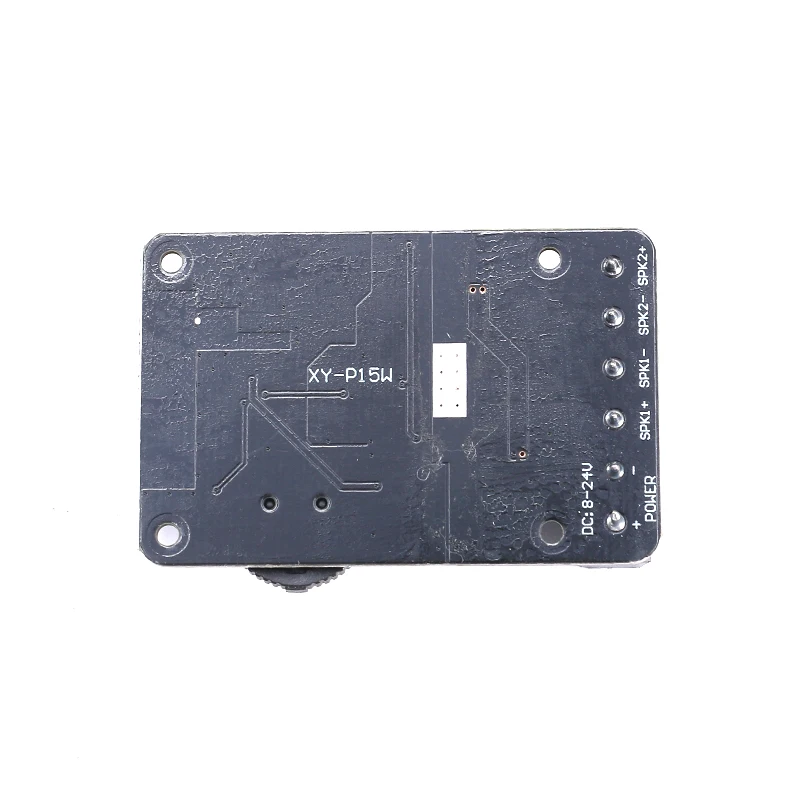

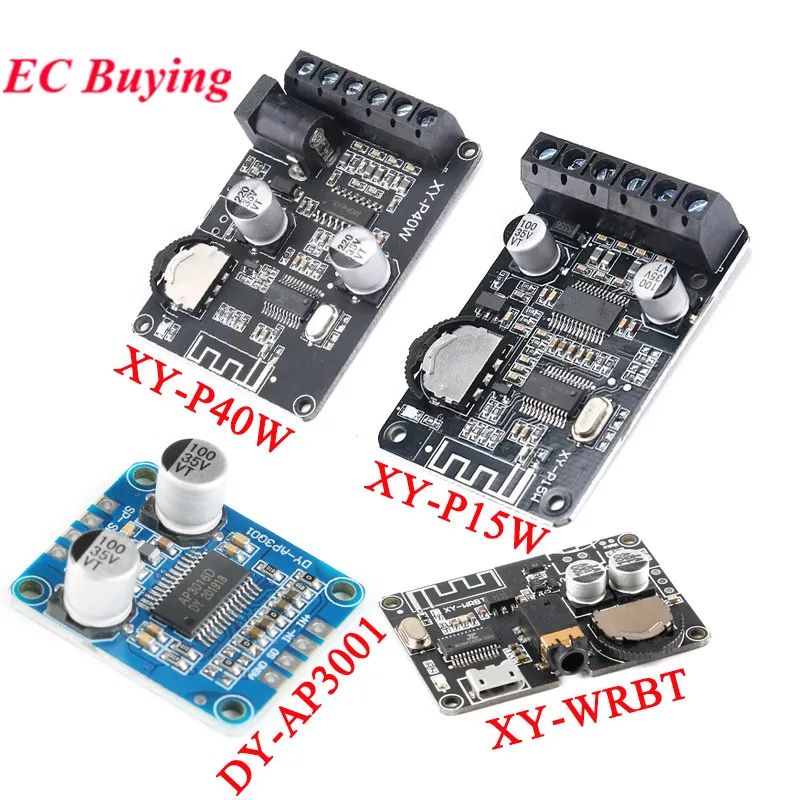

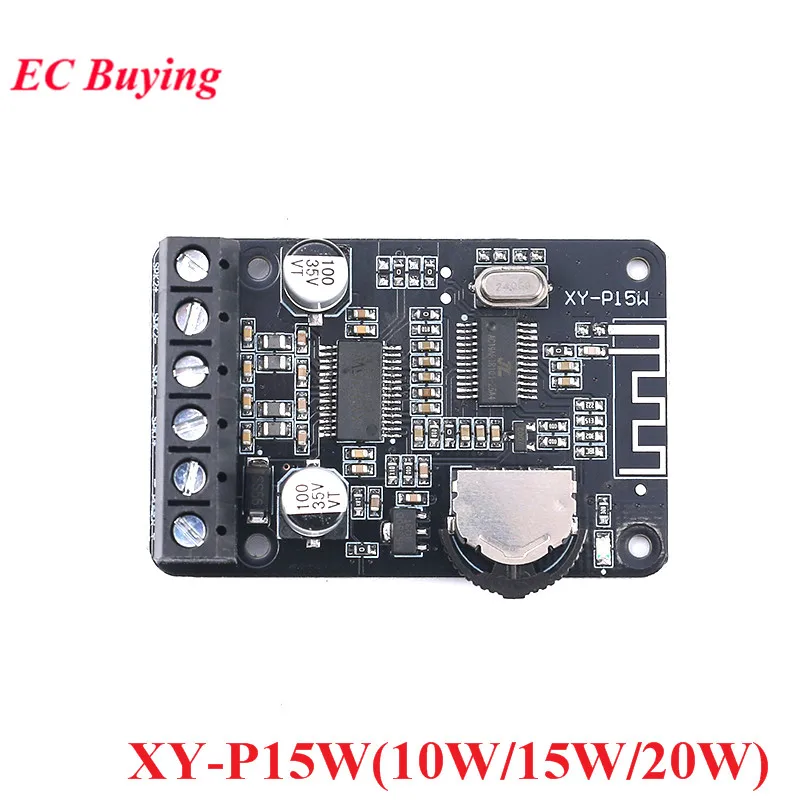

Placa amplificadora de potencia estéreo de 10W/15W/20W/30W/40W 12V/24V módulo amplificador Digital de alta potencia XY-P15W XY-P40W DY-AP3001 XY-WRBT

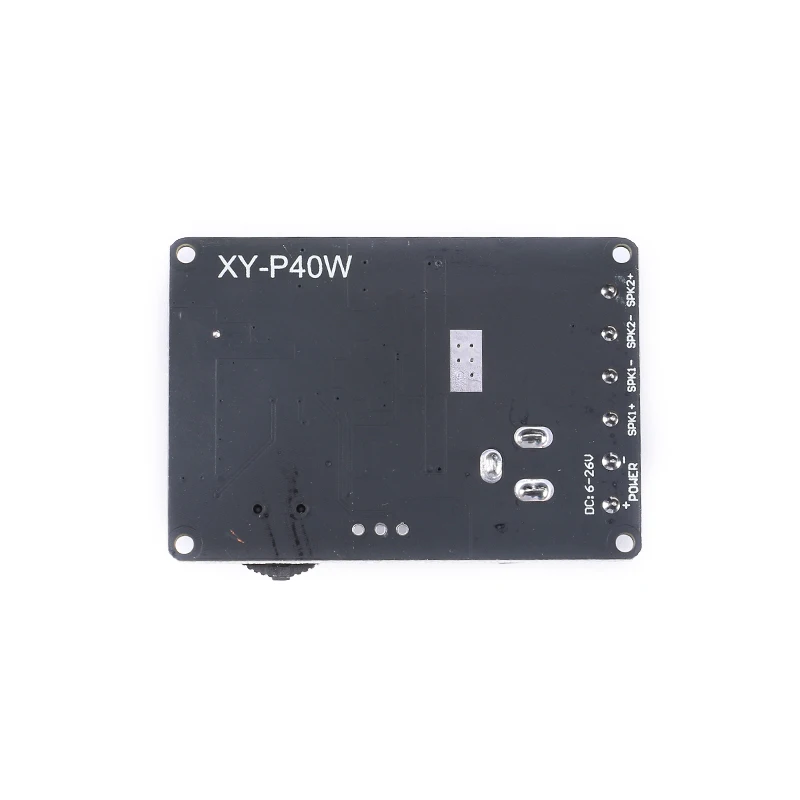

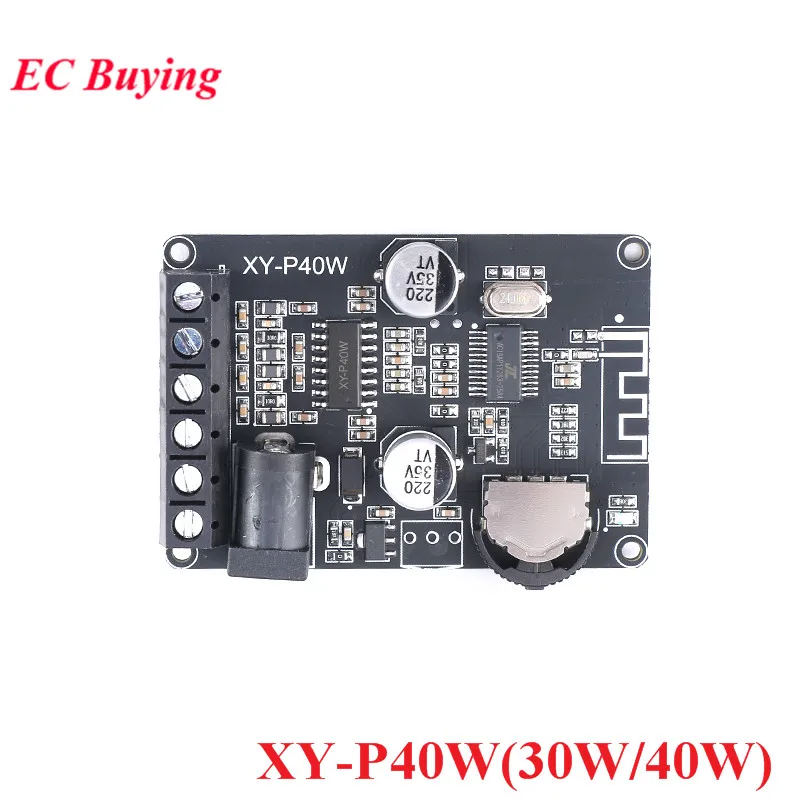

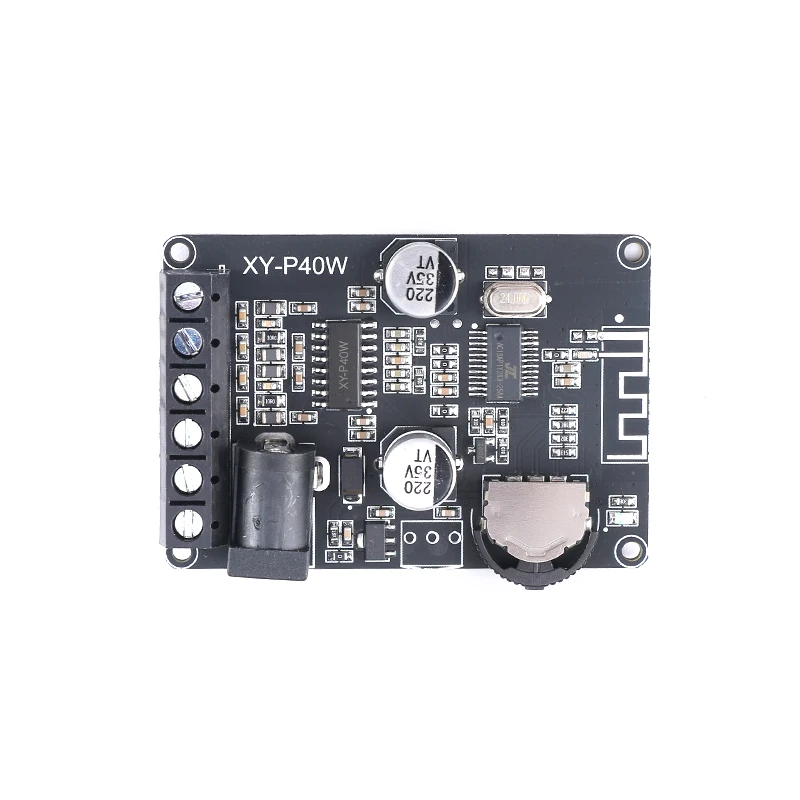

XY-P40W

Parámetros del producto:

Modelo de producto: XY-P40W

Voltaje de funcionamiento: CC: 5 ~ 24 V

Versión compatible con Bluetooth: 5,0

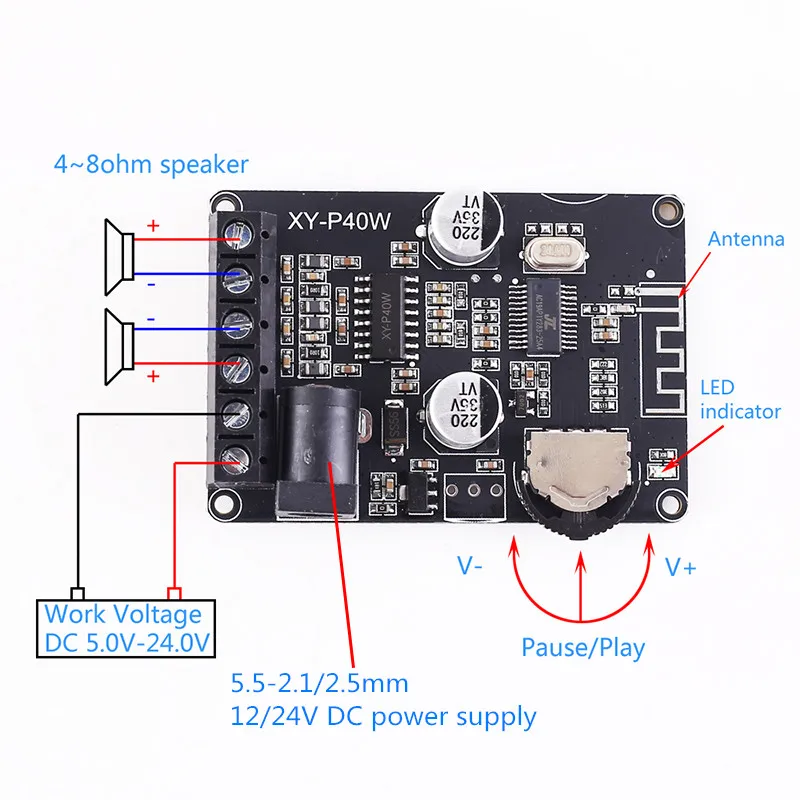

Después de encender la alimentación, la luz indicadora azul parpadea rápidamente y ingresa al modo compatible con Bluetooth;después de que se transmite el "Bip", se ingresa al modo de emparejamiento para esperar el emparejamiento;El teléfono móvil compatible con Bluetooth busca "XY-P40W" (el nombre del dispositivo de la placa del amplificador de potencia) y hace clic en "XY-P40W".Conéctese, reproduzca el "Bip" después de que la conexión se haya realizado correctamente, la luz indicadora es larga, puede reproducir la música del teléfono móvil, la luz indicadora parpadea lentamente al reproducir música;Después de desconectar el dispositivo compatible con Bluetooth, la placa del amplificador de potencia se prepara para el siguiente emparejamiento y reproduce el "Beep" para ingresar al modo de emparejamiento espera el emparejamiento.

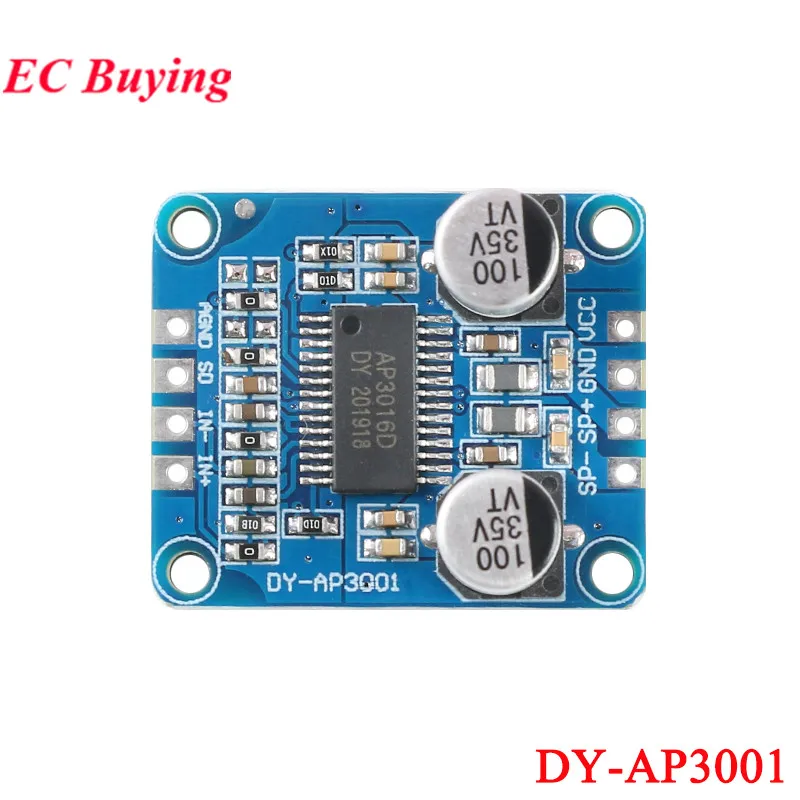

Introducción:La placa amplificadora de potencia mono digital Clase D de alta potencia de 30 W, que utiliza un chip amplificador de potencia original, bajo nivel de ruido, con función de silencio, amplio voltaje de trabajo, se puede adaptar a un altavoz de 300 W.Parámetro:Voltaje de trabajo: CC 8 V-24 V.Modo de trabajo: Clase DCanal: MonoEntrada: entrada de audioPotencia de salida:Potencia de salida 30W a 16V 4ohmPotencia de salida 20W a 12V 4ohmPotencia de salida 10W a 12V 8ohmPotencia de salida 15W a 16V 8ohmPotencia de salida 25W a 24V 8ohmAltavoz coincidente (30W ~ 300W):4 ohmios a 8 V ~ 16 V; 8,2 ,8 ohmios a 8 V ~ 24 VAltavoz adaptador: 30W~300WInterfaz de pines:Instrucciones de uso:Asegúrese de que la señal de la fuente de entrada esté entre 0,5 V y 1,5 V.Se recomienda que el voltaje de la fuente de alimentación sea CC 8 ~ 24 V, 2 A o más, más de 26 V, el chip se quemará y habrá ruido por debajo de 8 V.La fuente de alimentación no supera los 12 V cuando se conecta a un altavoz de 4 Ω y la fuente de alimentación no supera los 24 V cuando se conecta a un altavoz de 8 ohmios.Se recomienda utilizar la potencia nominal del altavoz a 30 W o más para evitar que se queme y se queme.El cable del altavoz no debe ser demasiado largo y debe ser adecuado dentro de 1 metro.Precauciones:Preste atención a la protección contra la electricidad estática.Antes de tocar la placa del amplificador de potencia, primero descargue la electricidad estática de su mano para evitar que la electricidad estática penetre en el chip del amplificador de potencia.El amplificador de potencia digital es sensible a la electricidad estática.Los polos positivo y negativo de la fuente de alimentación no se pueden invertir y el chip inverso se quema.Este módulo solo es adecuado para fuente de alimentación de una sola fuente y no se puede conectar a una fuente de alimentación negativa.Preguntas y respuestas:Pregunta 1: Después de encender la alimentación, el altavoz no responde después de un clic.1) Verifique si la impedancia de la bocina es demasiado pequeña y si el voltaje de suministro es demasiado alto.La alta corriente instantánea hace que el chip entre en protección de CC; Intente reducir el voltaje de suministro y reiniciar.2) Verifique si la potencia de la fuente de alimentación es demasiado pequeña y no mueva el altavoz.Intente reemplazar la fuente de alimentación de alta potencia.Generalmente, el adaptador de corriente 2A no tiene ningún problema.P2: ¿Hay un ruido "ruido" al reproducir música?1) Cambie la fuente de sonido para ver si es el ruido de la propia fuente de sonido.2) Conecte a tierra el terminal de entrada del amplificador, ¿es el problema del propio amplificador?3) Utilizando un cable de audio blindado, ¿es un problema de calidad del cable que introduce ruido?4) Reemplace el altavoz, ¿es el propio altavoz?5) Reemplace la fuente de alimentación, ¿es el ruido introducido por la fuente de alimentación inestable?P3: ¿La bocina emite calor durante la reproducción del altavoz?R: La potencia del altavoz es demasiado pequeña, reemplace el altavoz de alta potencia o reduzca la entrada de señal.
