Descripción
Parámetro:
Voltaje de alimentación: 8-25VDC
Corriente de alimentación: Se recomienda 2A o superior
Potencia de salida: 30W X 2 (@ 16V)
Dimensiones (largo, ancho y alto): 53mm X 45mm X 21mm

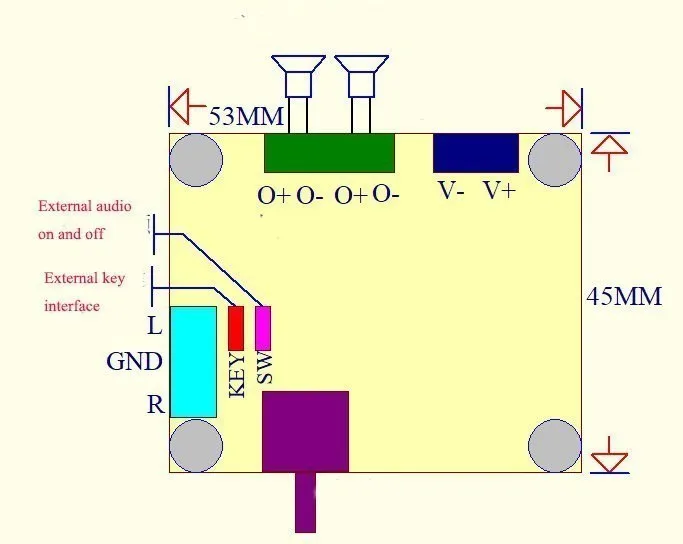

Descripción de la interfaz:
Nota: Cuando se requiere entrada de audio externa, las dos almohadillas de "Interruptor de audio externo" deben estar cortocircuitadas.

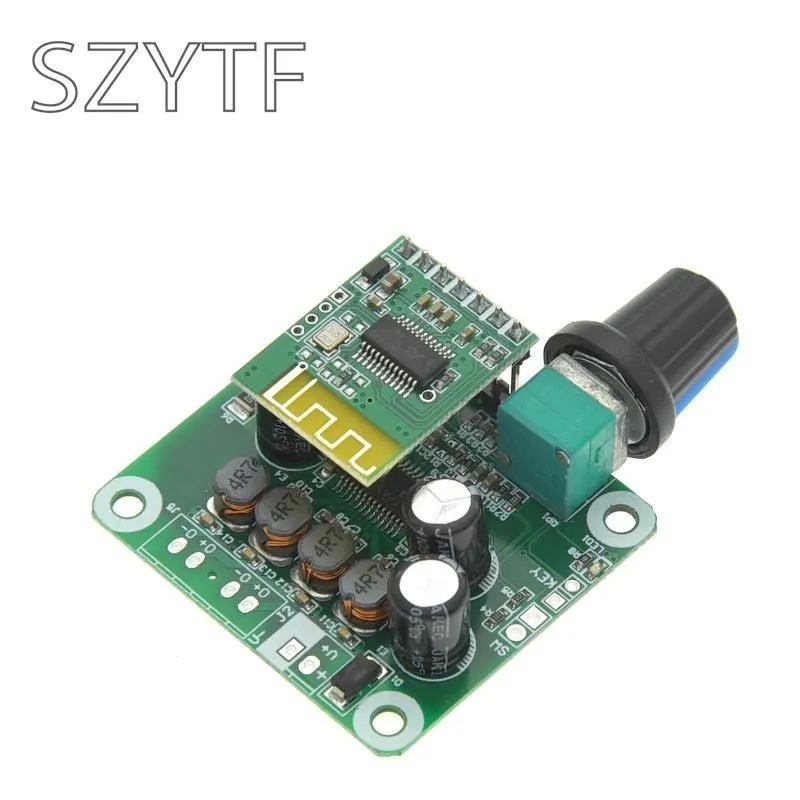

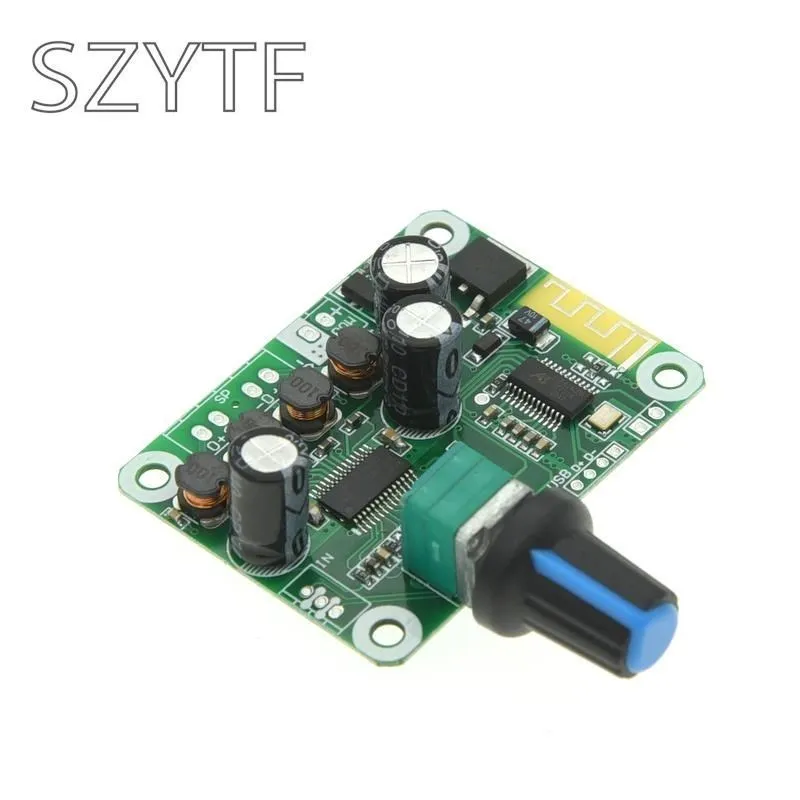

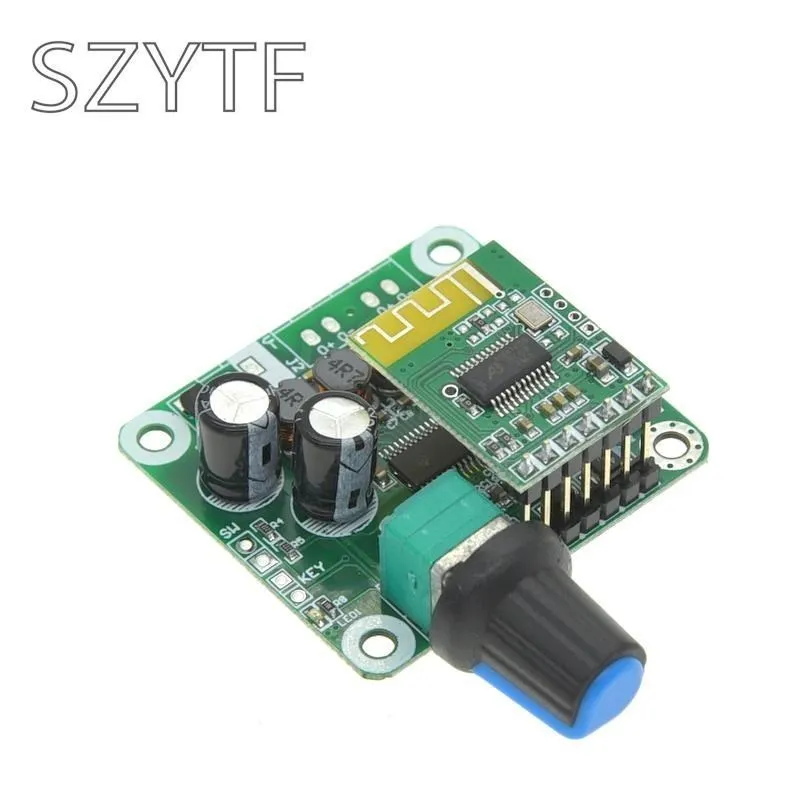

La placa adopta el típico circuito PBTL de TPA3110, y adopta una sola fuente de alimentación con conexión anti-reversa. Es muy conveniente usar un adaptador general y cambiar la fuente de alimentación para alimentarlo. La mayoría de los componentes de la resistencia adoptan un proceso SMD estandarizado, que es simple y estable. Una interfaz especial está diseñada para el módulo de Recepción de audio Bluetooth, con un circuito regulador de voltaje de 5V incorporado, que puede crear fácilmente altavoces Bluetooth. La potencia de salida es de 30W X 2 (@ 16V), la placa se puede conectar a altavoces de 8 ohmios y 4 ohmios.
Descripción de la fuente de alimentación:

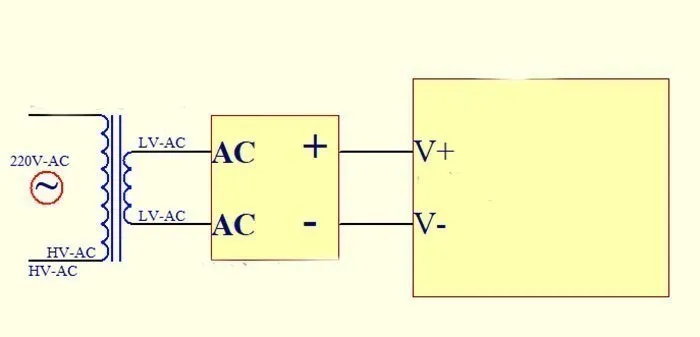

Cuando se utiliza un adaptador general y una fuente de alimentación conmutada, se puede conectar directamente a los polos positivo y negativo de la fuente de alimentación. Si se utiliza un transformador lineal como fuente de alimentación, el voltaje de CA recomendado es de 9-12V (el máximo es de CA 15V), y el transformador lineal con potencia de 30-50W necesita agregar una placa de filtro rectificador (esta tienda tiene un conjunto a juego a la venta), la pantalla es la siguiente:
